RU106909U1 - Водопроводный кран со штоком - Google Patents

Abstract

1. Водопроводный кран со штоком, содержащий полый Т-образный корпус, в центральной части, направленной вниз, которого размещен вертикальный шток, отличающийся тем, что на концах Т-образного корпуса установлены вентили с указанием устанавливаемой степени расхода воды, к которым подведена горячая и холодная вода, вертикальный шток выполнен полым и снабжен регулятором потока воды через него, а на конце его установлен полый упор для рук. ! 2. Водопроводный кран по п.1, отличающийся тем, что на внешней стороне центральной части закреплен индикатор температуры. ! 3. Водопроводный кран по п.1, отличающийся тем, что Т-образный корпус полностью или частично выполнен прозрачным. ! 4. Водопроводный кран по п.1, отличающийся тем, что центральная часть выполнена в виде сменного резервуара.

Description

Водопроводный кран со штоком относится к механическим средствам управления подачи воды с помощью клапанного регулятора и предназначен для применения в умывальниках и рукомойниках.

Известен смеситель и кран-дозатор (Патент РФ №2273783, МПК F16K 11/08 (2006.01), оп. 10.04.2006). Он содержит корпус со штуцерами, подводящими холодную и теплую воду, а также кран-дозатор. В штуцеры вмонтированы обратные клапаны. К его недостатку относится сложность конструкции.

Известен водопроводный клапан со стержневой ручкой управления (Заявка на изобретение РФ №2009125584, МПК F16K 31/60 (2006.01), оп. 20.01.2011). Он содержит корпус, впускное и выпускное отверстия для прохождения воды через кран и рычаг с регулировочным клапаном. К его недостатку также относится сложность конструкции.

Наиболее близким к заявляемому водопроводному крану со штоком является водопроводный кран с фиксатором клапана (Заявка на изобретение РФ №2004110072, МПК Е03С 1/04, F01K 1/00 (2004.01), оп. 20.10.2005). Он содержит Т-образную трубку - корпус и кран со стержнем (штоком). Шток - это кинематический элемент, осуществляющий передачу поступательного усилия к запирающему элементу (ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.).

Оно не удобно в применении, а также его устройство не позволяет целенаправленно регулировать подачу, температуру и расход воды.

Новый водопроводный кран со штоком также содержит полый Т-образный корпус, в центральной части, направленной вниз, которого размещен вертикальный шток.

Новым является то, что на концах Т-образного корпуса установлены вентили с указанием устанавливаемой степени расхода воды, к которым подведена горячая и холодная вода, вертикальный шток выполнен полым и снабжен регулятором потока воды через него, а на конце его установлен полый упор для рук.

Вариантом является кран, в котором на внешней стороне центральной части закреплен индикатор температуры.

Вариантом является кран, в котором Т-образный корпус полностью или частично выполнен прозрачным.

Вариантом является кран, в котором центральная часть выполнена в виде сменного резервуара.

Техническим результатом нового крана является регулировка и контроль за подачей воды, а также индикация температуры воды для использования.

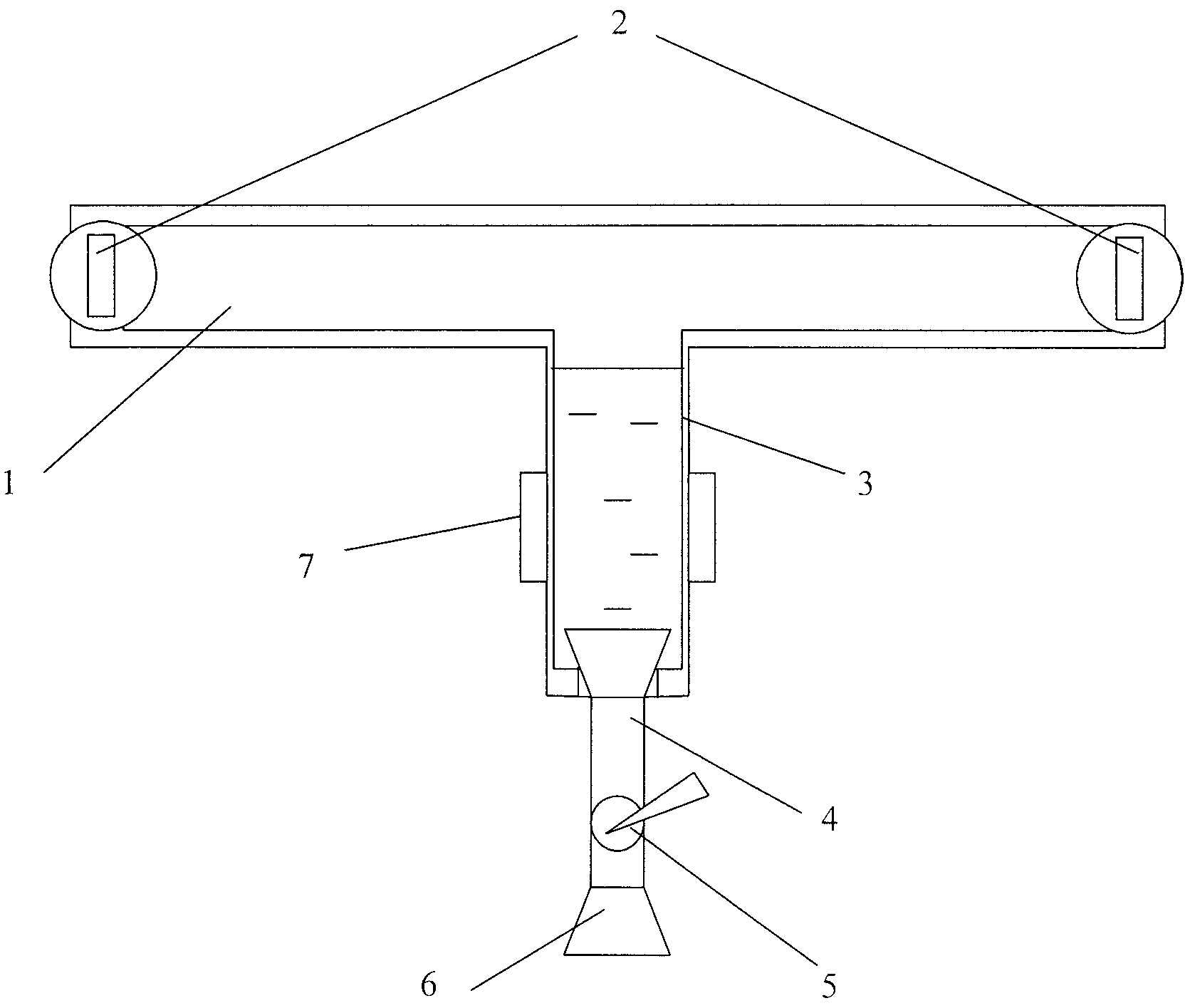

На рисунке схематично изображен новый водопроводный кран со штоком в разрезе. Он содержит Т-образный корпус 1 с установленными на его концах вентилями 2, к которым подключена горячая и холодная вода, в центральной его части резервуар 3, направленной вниз, размещен шток 4, выполненный полым с регулятором потока 5 и с упором для рук 6 снизу. А снаружи закреплен индикатор температуры воды 7.

Водопроводный кран используется следующим образом. Внутрь Т-образного корпуса 1 с помощью вентилей 2 горячей и холодной воды в резервуар 3 напускается вода до достижения нужной температуры, которая определяется индикатором температуры 7. После этого шток 4 поднимается и опускается для получения дозированной подачи воды с целью умывания рук или споласкивания, где не требуется много воды. А если требуется непрерывный поток воды, регулятор потока 5 поворотом открывает шток 4.

Предложенная полезная модель позволяет экономно использовать поступление воды из рукомойника и получать на выходе умеренный поток нужной температуры, либо дозировать воду лишь малыми порциями для умывания рук.

Изготовление и устройство водопроводного крана простое, в использовании удобное и промышленно применимо.

Claims (4)

1. Водопроводный кран со штоком, содержащий полый Т-образный корпус, в центральной части, направленной вниз, которого размещен вертикальный шток, отличающийся тем, что на концах Т-образного корпуса установлены вентили с указанием устанавливаемой степени расхода воды, к которым подведена горячая и холодная вода, вертикальный шток выполнен полым и снабжен регулятором потока воды через него, а на конце его установлен полый упор для рук.

2. Водопроводный кран по п.1, отличающийся тем, что на внешней стороне центральной части закреплен индикатор температуры.

3. Водопроводный кран по п.1, отличающийся тем, что Т-образный корпус полностью или частично выполнен прозрачным.

4. Водопроводный кран по п.1, отличающийся тем, что центральная часть выполнена в виде сменного резервуара.
