KR20180096379A - Backlight film automatic recovery machine

Info

Publication number: KR20180096379A
Application number: KR1020170023010A
Authority: KR
Inventors: 차찬열
Original assignee: 차찬열
Priority date: 2017-02-20
Filing date: 2017-02-20
Publication date: 2018-08-29

Abstract

The present invention relates to an automatic recovery device for recovering a reflective film which is laid under a fruit tree such as apple, grape, and peach, and which reflects the sunlight on a fruit attached to a lower part of a crown. The device comprises: body and base for forming gas; a driving motor for generating power required to wind the reflecting film laid on the ground to be arranged and used again for the next framing operation and used for the next year; a holder for holding a tube or pipe to be wound; a V-pulley for transmitting power to drive a screw round bar; a V-belt for driving the V-pulley; screw round bars 1 and 2 for removing dirt attached from the recovered reflecting film and stretching the crumpled film; and a battery for supplying electricity.

Description

BACKLIGHT FILM AUTOMATIC RECOVERY MACHINE

본 발명은 과수나무에서 자라는 과일의 품질을 좋게 하기 위하여 즉, 빛깔을 좋게 하고 당도를 놓이기 위하여 나무 밑에 깔았던 반사필름을 자동으로 회수하는 기능을 갖는 반사필름 자동 회수기에 관한 것으로서 더욱 구체적으로는 성과수의 과일은 성장하면서 햇볕을 많이 받아야 굵고 맛있게 익는데 위에서 내리쬐는 햇볕이 수관하부(樹冠下部)까지 들어가지 못하기 때문에 과일의 나무 밑에 반사필름을 깔아 햇볕을 역광(반사)시켜 나무 밑의 과일을 착색을 좋게 하고 품질을 향상시키기 위하여 깔아 놓았던 반사필름을 다시 회수하기 위한 것이다. 종전에는 이런 일을 여럿 사람이 수작업으로 해야 하는 문제가 있고 회수해서 다시 재사용하는 목적보다는 불필요에 의해서 걷어내는 수준의 수거작업이 목적이었으며 반사필름을 원상태대로 권취¹⁾(捲取)하여 수거해 놓으면 재활용이 가능하지만 이를 다시 회수할 수 있는 도구나 기계가 없어 비싼 반사필름을 해마다 1회용으로 사용하고 버림으로 인한 손해를 감수해야 하고 이를 수거하여 처리하기도 어려운 많은 문제가 있지만 이를 해결할 수 있는 회수기나 도구가 전무한 문제를 해소하기 위한 것이다.The present invention relates to a reflective film automatic recovery machine having a function of automatically recovering a reflective film laid under a tree in order to improve the quality of fruit grown in a fruit tree and to improve the color and the sugar content, The fruit of the vine grows thickly and deliciously when it grows and needs to receive a lot of sunlight. Since the sunlight on the top does not enter the lower part of the crown, a reflection film is put under the tree of the fruit to reflect the sunlight To recover the reflective film laid in order to improve the coloring and improve the quality. In the past, there was a problem that many people had to do this by hand, and the purpose was to collect the film at a level that could be taken out by unnecessary rather than to collect it again and reuse it. ¹⁾ Although there is no tool or machine that can recycle it, there is a lot of problems that it is difficult to collect and dispose of expensive reflective film every year because of the disposable use of the reflective film. To solve the problem that there is no.

종례부터 사과나 포도 등 성과수 밑에 햇볕을 반사하는 반사(역광)필름을 깔아주는데 이런 작업을 해주는 것은 과일은 햇볕을 많이 받아야 굵고 맛있게 익기 때문이다. 나뭇가지 마다 통풍이 잘되고 햇볕이 잘 들게 하기 위하여 전정(剪定)을 하고 나뭇가지를 유도(誘導)도 하지만 이런 방법으로 수관하부(樹冠下部)까지 햇볕이 들게 하기에는 한계가 있기 때문에 아랫부분에 달려 있는 과일도 품질을 놓이기 위하여 땅바닥에 반사필름을 깔아 반사하는 햇볕을 받도록 하는 것이다. 그러나 반사필름이 가볍고 면적이 넓어서 설치 시 바람이 불면 날아가는 등의 문제가 있기 때문에 대부분 2인 1조 이상이 1조가 되어 설치하기 때문에 넓은 과수원에 모두 설치하려면 엄청난 노동력과 시간이 필요한 것이다.From the rumor, it gives a reflective (backlit) film that reflects the sun under the fruits and wines such as apples and grapes. It is because the fruit is thick and juicy ripe for a lot of sunlight. Every branch has good ventilation and it is pruned to induce sunshine and induces branches. However, because there is a limit to sunlight to the lower part of the water crown in this way, Fruit also puts reflective film on the ground in order to place quality, so that it receives the reflecting sunlight. However, since the reflection film is light and the area is wide, there is a problem such as flying when the wind is blown at installation, so it is necessary to have a lot of labor and time to install all of them in a wide orchard.

반면에, 과일 수확이 끝나면 이듬해 농사를 위해서 깔았던 반사필름을 걷어내고 잡초를 제거하고 퇴비나 비료를 주는 등을 하기 위해서는 반사필름을 반드시 걷어내야 하는데 이를 회수할 수 있는 도구나 기계가 마땅히 없기 때문에 그냥 대충 수거해서 버리는 문제 즉, 비싼 반사필름을 1회용으로 사용하고 버리는 심각한 문제가 있는 것이다. 이렇게 버려지는 반사필름은 환경오염의 주범이기도 하기 때문에 해마다 각 지방자치단체에서 공동 수매형식으로 회수하는 방법 외에는 달리 방법이 없다는데 심각성을 더하고 있는 실정이다.On the other hand, after the fruit harvest is over, the reflective film must be removed in order to remove the reflective film laid down for farming the next year, remove weeds, and give compost or fertilizer. There is a serious problem of using only expensive disposable reflective film, which is a problem of collecting it. Reflective films discarded in this way are also the main cause of environmental pollution, so there is a serious problem that there is no other way than recycling each year 's municipalities in the form of collective purchase.

수년 전에 한 농민의 아이디어로 반사필름을 수거하는 '반사필름수거기' 라는 기구를 만들었는데 이것은 농약호스를 감는 기구처럼 반사필름이 감기는 보빈이 구비되고 보빈을 돌리는 손잡이를 달아 손잡이를 돌려 보빈에 필름을 감는 구조인데 이것은 반사필름이 감겨 있던 원래처럼 정열 권취를 하는 것이 아니라 그냥 달려오는 반사필름을 감는 수준의 수거기이다. 이 기구는 농민들이 그냥 당겨서 수거하기보다 작업성이 떨어지고 필요성이 없기 때문에 거의 사용하지 않는 수준에 머물러 있다.A few years ago, a farmer's idea was to create a mechanism called "Reflective Film Can" that collects reflective film. It has a bobbin that winds the reflective film like a pesticide hose reel. It is equipped with a handle that turns the bobbin, This is a structure that winds up the film, but it is not the same as the original film that the reflective film was wound around. It is at a level that farmers rarely use because they are less workable and needless than picking them up.

본 발명이 이루고자 하는 기술적 과제는, 상기에 전술(前述)한 바와 같은 문제점들을 해결하기 위한 것으로서 경제적 부담이 없으면서 간단한 조작으로 유실수 나무 밑에 깔았던 반사필름을 정열 권취하여 회수함으로서 시간과 노동력을 절감하고 재활용에 따른 경제적 이익을 제공할 수 있는 정열 회수장치를 구비한 반사필름 자동 회수기를 제공한다.SUMMARY OF THE INVENTION The present invention has been made in view of the above problems, and it is an object of the present invention to solve the above-mentioned problems, and it is an object of the present invention to reduce time and labor by collecting and collecting a reflective film laid under a water- There is provided an automatic refill film automatic reclaimer equipped with an adiabatic recovery device capable of providing economic benefits in accordance with recycling.

이러한 과제를 해결하기 위한 본 발명의 한 특징에 따르면, 설치기 기체(機體)를 구성하는 몸체(Body);에 수거되는 반사필름을 감을 수 있는 지관이나 봉을 거치하는 거치대;가 구비되고 동력을 발생하는 전동모터; 거치되는 지관(紙管) 등을 물림하는 에어실린더; 깔려 있던 반사필름에 묻어 있는 오물을 제거하고 구겨진 필름을 펴주는 나사환봉1;과 나사환봉2; 달려오는 반사필름을 1차로 정리하면서 펴주는 누름환봉;을 포함하는 반사필름 자동 회수기를 제공한다.According to an aspect of the present invention, there is provided a body for constructing a body of an installer, the body including a tube for holding a reflective film collected therein, An electric motor; An air cylinder for holding a stationary paper tube or the like; A threaded round bar 1 and a screw round bar 2 for removing dirt from the underlying reflective film and for spreading the crumpled film; And a pushing round bar for firstly laying up the reflecting film while running.

일 실시 예에서, 몸체를 받치는 지지대의 받침대에는 몸체를 지면(땅)에 놓으면 유동을 방지하기 위한 고정못이 구비되고, 혹시 더욱 고정되게 하기 위하여 고정펙(못)을 박을 수 있는 고정펙끼움홀;을 더 포함하는 것을 특징으로 한다.In one embodiment, the pedestal of the pedestal supporting the body is provided with a fixing nail for preventing flow when the body is placed on the ground, and a fixed peg fitting (not shown) And a hole.

일 실시 예에서, 전동모터는 과일 수확이 끝나고 깔았던 반사필름을 원래대로 회수하고자할 때 필름을 감아주기 위한 지관(紙管)이나 필요한 봉을 구동시키는 전동모터;와 지관이나 관 등을 거치하는 거치대; 오물을 제거하고 회수되는 필름을 팽팽하게 펴주는 나사환봉을 돌려주는 V풀리1;을 더 포함하는 것을 특징으로 한다.In one embodiment, the electric motor includes an electric motor that drives a paper tube or a necessary rod to wind a film when the fruit is harvested and collected after the fruits are harvested, holder; And a V-pulley 1 for returning a screw round bar for removing dirt and stretching the film to be recovered.

일 실시 예에서, 반사필름을 감기 위한 지관이나 봉을 거치대에 끼우고 일정한 압으로 고정시켜주는 어에실린더;를 더 포함하는 것을 특징으로 한다.In one embodiment, the present invention is further characterized by a cylinder in which a paper tube or a rod for winding the reflective film is placed on a cradle and fixed at a constant pressure.

일 실시 예에서, 반사필름을 회수 할 때 흐트러지고 오물이 묻은 상태로 감을 수 없기 때문에 묻어 있는 오물을 제거하는 역할을 하면서 구겨지고 흐트러진 반사필름을 펴주는 역할을 하는 나사환봉1;과 나사환봉2; 동력을 전달받는 V풀리2;와 평풀리2; 그리고 동력을 전달하는 평풀리1;과 땅에 늘려있는 필름이 기계로 회수될 때 1차 흐트러진 필름이 정리되어 기계로 진입하도록 하는 누름환봉;을 더 포함하는 것을 특징으로 한다.In one embodiment, a threaded round bar 1 and a screw round bar 2, which serve to remove the dirt that is scattered and dirty when recovering the reflective film, ; The V pulley 2 receiving the power and the flat pulley 2; And a pressing rope (1) for transferring the power, and a pressing rod (1) for arranging the first film, which is disturbed when the film stretched on the ground is recovered by the machine, to enter the machine.

일 실시 예에서, 상기의 축전지는 기체를 구동하고 기체에 필요한 전기를 공급하는 축전지;를 더 포함하는 것을 특징으로 한다.In one embodiment, the battery further comprises a battery for driving the gas and supplying electricity required for the gas.

일 실시 예에서, 도시하지는 않았지만 상기의 축전지를 충전하는 충전기;를 포함하며, 야간에도 작업할 수 있는 전조등; 기계장치를 움직이는 조절기;를 더 포함하는 것을 특징으로 한다.In one embodiment, although not shown, a battery charger that charges the above-described battery, and includes a headlight capable of working even at night; And a controller for moving the mechanical device.

본 발명에 의하면, 노동력과 시간을 현저히 줄일 수 있고 깔아놓았던 반사필름을 감아서 재활용할 수 있는 반사필름 자동 회수기이다. 과일을 수확한 후에는 우거진 잡초를 제거하고 다시 퇴비나 비료를 주는 등의 영농작업을 하기 위해서는 깔아 놓았던 반사필름을 반드시 회수해야하므로 본 기계를 이용하여 반사필름을 원래대로 감아 두었다가 다시 사용함으로서 비싼 반사필름의 재구매에 따른 부담과 비용을 절감하고 무작위로 버려짐으로 인한 환경오염 방지, 버리는 데 필요한 비용 절감, 공동수거에 따른 비용 절감 등 엄청난 수거비용과 인건비를 절감할 수 있는 효과가 있는 것이다.According to the present invention, it is an automatic film collecting apparatus for a reflective film which can significantly reduce labor and time, and can be reused by winding a reflective film laid out. After harvesting the fruit, it is necessary to collect the reflective film which is laid in order to remove the weeds and to give the compost or fertilizer again. Therefore, by using this machine, It reduces the burden and cost of re-purchase of film, reduces the cost of disposal, reduces the cost of collecting, and reduces labor costs.

도 1은 깔아 놓았던 반사필름을 수거하고 수거하여 버려놓은 사진이다.
도 2는 반사필름수거기라는 제품과 사용 예시 사진이다.
도 3은 본 발명의 일 실시 예에 따른 평면도를 설명하는 도면이다.
도 4는 본 발명의 일 실시 예에 따른 전후면도를 설명하는 도면이다.
도 5는 본 발명의 일 실시 예에 따른 측면도를 설명하는 도면이다.
도 6은 본 발명의 일 실시 예에 따른 전동모터부와 나사환봉, 그리고 누름환봉을 나타내는 확대 도면이다.FIG. 1 is a photograph of collecting and collecting the reflective film laid out and discarding it.
Fig. 2 is a photograph of a product and a use example of the reflection film.
3 is a view for explaining a plan view according to an embodiment of the present invention.
4 is a view for explaining a front and rear shaving according to an embodiment of the present invention.
5 is a view for explaining a side view according to an embodiment of the present invention.
6 is an enlarged view showing an electric motor unit, a screw round bar, and a pressing round bar according to an embodiment of the present invention.

아래에서는 첨부한 도면을 참고로 하여 본 발명의 실시 예에 대하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나 본 발명에 관한 설명은 구조적 내지 기능적 설명을 위한 실시예에 불과하므로 본 발명의 권리범위는 본문에 설명된 실시 예에 의하여 제한되는 것으로 해석되어서는 아니 된다. 즉, 실시 예는 다양한 변경이 가능하고 여러 가지 형태를 가질 수 있으므로 본 발명의 권리범위는 기술적 사상을 실현할 수 있는 균등물들을 포함하는 것으로 이해되어야 한다. 또한, 본 발명에서 제시된 목적 또는 효과는 특정 실시예가 이를 전부 포함하여야 한다거나 그러한 효과만을 포함하여야 한다는 의미는 아니므로 본 발명의 권리범위는 이에 의하여 제한되는 것으로 이해되어서는 아니 될 것이다.Hereinafter, embodiments of the present invention will be described in detail with reference to the accompanying drawings so that those skilled in the art can easily carry out the present invention. However, the description of the present invention is merely an example for structural or functional explanation, and thus the scope of the present invention should not be construed as being limited by the embodiments described in the text. That is, the embodiments are to be construed as being variously embodied and having various forms, so that the scope of the present invention should be understood to include equivalents capable of realizing technical ideas. Also, the purpose or effect of the present invention should not be construed as limiting the scope of the present invention, since it does not mean that a specific embodiment should include all such effects or merely include such effects.

한편, 본 발명에서 서술되는 용어의 의미는 다음과 같이 이해되어야 할 것이다.Meanwhile, the meaning of the terms described in the present invention should be understood as follows.

"제1", "제2" 등의 용어는 하나의 구성요소를 다른 구성요소로부터 구별하기 위한 것으로서 이들 용어들에 의해 권리범위가 한정되어서는 아니 된다. 예를 들어 제1 구성요소는 제2 구성요소로 명명될 수 있고 유사하게 제2 구성요소도 제1 구성 요소로 명명될 수 있다.The terms "first," " second, "and the like are used to distinguish one element from another, and the scope of the right should not be limited by these terms. For example, the first component may be referred to as a second component, and similarly, the second component may also be referred to as a first component.

어떤 구성요소가 다른 구성요소에 "연결되어" 있다고 언급된 때에는 그 다른 구성요소에 직접적으로 연결될 수도 있지만 중간에 다른 구성요소가 존재할 수도 있다고 이해되어야 할 것이다. 반면에 어떤 구성요소가 다른 구성요소에 "직접 연결되어" 있다고 언급된 때에는 중간에 다른 구성요소가 존재하지 않는 것으로 이해되어야 할 것이다. 한편, 구성요소들 간의 관계를 설명하는 다른 표현들 즉, "~사이에"와 "바로 ~사이에" 또는 "~에 이웃하는"과 "~에 직접 이웃하는" 등도 마찬가지로 해석되어야 한다.It is to be understood that when an element is referred to as being "connected" to another element, it may be directly connected to the other element, but there may be other elements in between. On the other hand, when an element is referred to as being "directly connected" to another element, it should be understood that no other element is present in between. On the other hand, other expressions that describe the relationship between components, such as "between" and "between" or "neighboring to" and "directly adjacent to" should be interpreted as well.

단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한 복수의 표현을 포함하는 것으로 이해되어야 하고 "포함하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 구성요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이며 하나 또는 그 이상의 다른 특징이나 숫자, 단계, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.The word " comprises "or" having "should be understood to imply the inclusion of a feature, number, step, component, And does not preclude the presence or addition of one or more other features, integers, steps, components, parts, or combinations thereof.

여기서 사용되는 모든 용어들은 다르게 정의되지 않는 한 본 발명이 속하는 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가진다. 일반적으로 사용되는 사전에 정의되어 있는 용어들은 관련 기술의 문맥상 가지는 의미와 일치하는 것으로 해석되어야 하며 본 발명에서 명백하게 정의하지 않는 한 이상적이거나 과도하게 형식적인 의미를 지니는 것으로 해석될 수 없다.All terms used herein have the same meaning as commonly understood by one of ordinary skill in the art to which this invention belongs, unless otherwise defined. Commonly used predefined terms should be interpreted to be consistent with the meanings in the context of the related art and can not be interpreted as having ideal or overly formal meaning unless explicitly defined in the present invention.

이제 본 발명의 실시 예에 따른 반사필름 자동 회수기에 대하여 도면을 참고로 하여 상세하게 설명한다.DETAILED DESCRIPTION OF THE PREFERRED EMBODIMENTS Hereinafter, a reflective film automatic recovery device according to an embodiment of the present invention will be described in detail with reference to the drawings.

도 1은 깔아 놓았던 반사필름(100)을 수거하고 수거하여 버려놓은 사진이다.1 is a photograph of collecting, collecting, and discarding the laid reflective film 100. FIG.

앞에서도 언급한 바와 같이 반사필름의 주된 용도는 햇볕을 못 받는 수관하부(樹冠下部)의 과일에도 햇볕이 골고루 들게 하여 양질의 과수를 생산하는 데 있으며 더불어 잡초 생장을 억제하는 효과를 동시에 얻을 수 있어 대부분의 과수농가에서 반사필름을 설치하고 있다. 반사필름(100)을 수거하여 버려진 사진에서 보는 바와 같이 이듬해 과수농사 준비를 위해서는 과일 수확이 끝난 후에는 반드시 반사필름을 수거해야 하는데 마땅히 회수할 수 있는 도구나 기계가 없기 때문에 대다수 농가에서는 대충 수거하여 버리는 실정이므로 비싼 반사필름이 1회용으로 그치면서 버리는데 비용이 또 들어가는 문제도 있거니와 자치단체 마다 공동으로 수거하여 처리하는 비용만도 어마어마하게 들어가는 심각한 문제가 있다. 이렇게 수거한 반사필름을 버릴 곳도 마땅치가 않을뿐더러 다시 재활용을 하지 못하고 버려진다는데 더욱 아까움을 더하고 있는 실정이다.As mentioned earlier, the main use of reflective film is to produce sunflower seeds in the lower part of the lower part of the crown, which can not be sunlighted, to produce high quality fruit juice, and to suppress the growth of weeds Most fruit farms are installing reflective films. As shown in the abandoned photographs of collecting the reflective film (100), it is necessary to collect the reflection film after the fruit harvest is completed in order to prepare the fruit for the next year's farming. However, since there is no tool or machine that can be recovered, There is also a problem that expensive reflective film is discarded because it is discarded, and there is a problem that cost is also added again. However, there is a serious problem that the cost for collecting and processing collectively for each local government is enormous. There is no place to throw away the collected reflective film, and it is getting worse because it can not be recycled and discarded.

도 2는 반사필름수거기(1)라는 제품과 사용 예시 사진이다.Fig. 2 is a photograph of a product of Reflective Film (1) and an example of use.

본 제품은 수년 전 한 농민의 아이디어로 제작되어 시판되고 있는 '반사필름수거기' (1)이다. 사진에서 보는 바와 같이 중앙부에 둥근 보빈(1-1)이 구비되고 보빈 옆에 보빈을 돌릴 수 있는 손잡이(1-2)를 달아 손잡이를 돌려 보빈에 반사필름을 감아주는 기구이다. 이것은 필름이 감기면서 자동으로 정열 권취가 되는 것이 아니라 손으로 일일이 필름을 펴면서 감아야 되는 번거로움과 시간과 노동력이 많이 들어가는 문제점을 내포하고 있다.This product is 'Reflective film can be there' (1), which was produced and sold on the idea of a farmer several years ago. As shown in the photograph, a round bobbin (1-1) is provided at the center, and a handle (1-2) for turning the bobbin is attached next to the bobbin, and the handle is turned to wind the reflection film on the bobbin. This is not an automatic rewinding of the film as the film is wound, but it involves a lot of labor and time and troubles that it is necessary to roll up the film by hand.

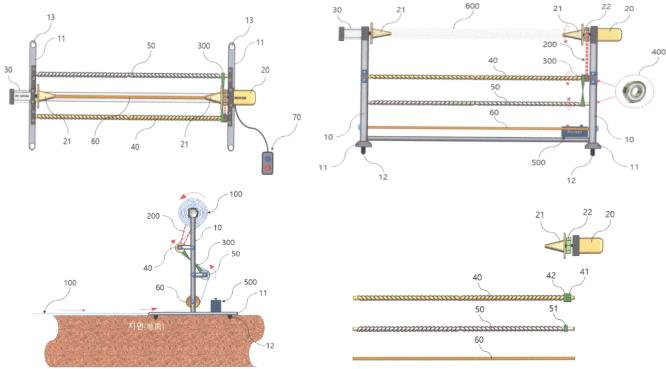

도 3 내지 5는 본 발명의 일 실시 예에 따른 평면도, 전후면도, 측면도를 설명하는 도면이다.FIGS. 3 to 5 are views for explaining a plan view, a front and rear view, and a side view according to an embodiment of the present invention.

도 3 내지 5를 참조하면, 반사필름을 자동으로 회수하는 회수기(10)를 구성하는 몸체(body 10)는 가벼우면서 내구성이 강한 알루미늄으로 제작된다. 이는 반사필름 자체가 그리 무겁지 않기 때문에 알루미늄으로 제작해도 충분하고 대부분의 농기구들이 알루미늄으로 제작되어 남녀노소 누구나 사용하기 용이하도록 한 것이며 필요와 용도에 따라서는 플라스틱이나 철구조물로도 제작을 할 수도 있다.3 to 5, the body 10 constituting the collecting machine 10 for automatically collecting the reflective film is made of light and durable aluminum. This is because the reflection film itself is not so heavy, so it can be made of aluminum. Most of the farm tools are made of aluminum, so that it is easy to use for all ages and young people.

몸체(body 10)는 몸체를 지지하는 받침대(11)와 몸체를 고정하는 고정못(12), 그리고, 사용자가 지형이나 용도에 따라서 몸체를 더욱 견고하게 고정하기 위한 고정펙끼움홀(13)이 구비된다. 고정못(12)은 받침대의 하부에 뾰족한 못 모양으로 구비되어 기체(10)를 필요한 곳에 놓으면 지면(땅)에 파고들어 고정되며, 고정펙끼움홀(13)은 땅에 놓인 기체가 지형에 따라 유동이 있거나 좀 더 견고하게 고정하고자 할 때 사용자가 또 다른 못(peg)으로 고정하고자 못을 끼우기 위하여 구비된다.The body 10 includes a pedestal 11 for supporting the body, a fixing nail 12 for fixing the body and a fixing pocket insertion hole 13 for fixing the body more firmly according to the terrain or use Respectively. The stationary nail 12 is provided at the lower part of the pedestal with a pointed nail shape so that it can be inserted into the ground when the base body 10 is placed at a desired position and the stationary peg- It is equipped to nail the nail to fix it with another nail (peg) when there is a flow or more rigid fixation.

몸체(10)의 상부에는 반사필름을 회수할 때 지관(紙管 600)을 돌려주는 전동모터(20)가 구비된다. 전동모터(20)는 속도보다 힘을 요하는 감속모터를 사용하며 힘과 내구성을 충분히 고려하여 기성품을 선정하여 장착한다. 이는 기체에 별도 장착된 조절기(70)에 의해서 작동한다. 전동모터(20)의 구동축에는 지관(紙管 600) 등을 거치하는 거치대(21)와 V풀리1(22)가 끼움 결합된다. 거치대(21)는 반사필름을 감는 원통의 지관 또는 쇠파이프 등 반사필름을 감을 수 있는 관(管 600)을 끼움 결합하기 위하여 구비되며 원뿔형으로 제작되어 끼움 결합된다.An electric motor 20 is provided at an upper portion of the body 10 to rotate the paper tube 600 when the reflective film is recovered. The electric motor 20 uses a decelerating motor that requires more force than the speed, and selects and installs the ready-made product considering the strength and durability sufficiently. It is operated by a regulator (70) which is mounted on the base. The drive shaft of the electric motor 20 is fitted with a V-shaped pulley 1 (22) and a cradle (21) for holding a paper tube (paper tube) The holder 21 is provided for fitting a tube (tube 600) that can wind a reflecting film such as a core tube or a steel pipe for winding a reflecting film, and is formed into a conical shape and is fit-fitted.

전동모터의 반대편에는 에어실린더(30)가 설치된다. 에어실린더(30)는 관(管 600)을 거치대(21)에 끼우고 밀착하기 위하여 설치되며 관을 거치대(21)에 거치할 때는 에어실린더(30)의 헤드(head)를 열어 관(600)을 끼우고 헤드를 밀어 고정한다. 물론, 에어실린더 대신 압축스프링 등을 사용하여 지관을 끼우고 스프링의 힘으로 고정 되도록도 제작할 수 있다.An air cylinder (30) is provided on the opposite side of the electric motor. The air cylinder 30 is installed to fit the tube 600 to the holder 21 and to be in close contact therewith. When the tube is mounted on the holder 21, the head of the air cylinder 30 is opened, And push the head to fix it. Of course, instead of an air cylinder, a compression spring or the like can be used to insert a branch tube and fix it with the force of a spring.

V풀리1(22)은 땅바닥에 깔려 있던 반사필름에 묻어 있는 오물을 제거하고 구겨지고 흐트러진 반사필름을 마지막으로 펴주는 나사환봉1(40)에 회전력을 전달하기 위하여 구비되며 V벨트(200)로 나사환봉1(40)에 동력을 전달한다. V풀리(22)나 V벨트(200)는 기성품을 사용하지만 나사환봉1(40)은 용도에 맞게 별도 제작된다.The V-pulley 1 (22) is provided for transmitting the rotational force to the screw round bar 1 (40) for finally removing the dirt remaining on the reflective film laid on the ground and winding up the distorted reflective film, And transmits the power to the screw round bar 1 (40). The V-pulley 22 and the V-belt 200 use off-the-shelf products, but the threaded round bar 1 (40) is manufactured separately for use.

나사환봉2(50) 역시, 반사필름에 묻어 있던 오물을 제거하고 흐트러진 반사필름을 펴주는 역할을 하는데 이는 나사환봉1(40)과 반대편의 반사필름에 묻어있는 오물을 제거하고 펴주는 역할을 하며 나사환봉1(40)에 구비된 평풀리1(42)와 나사환봉2(50)에 구비된 평풀리2(51)와 평벨트(300)로 연결 구동되는데 평풀리1(42)의 평벨트(300)를 한 번 꼬아서 평풀리2(51)에 걸어준다. 이렇게 하는 것은 나사환봉1(40)과 나사환봉2(50)의 회전방향을 반대로 하기 위함이며 반대로 돌려야 나사환봉1과 2에 구비된 나사모양의 골이 빠른 속도로 바깥으로 회전하면 과수원에 깔려 있던 반사필름이 달려오면서 오물이 제거되고 펴지기 때문에 반대방향으로 회전하도록 하는 것이다. 물론, 제작원가나 조립방법 등 조건에 따라 V풀리나 V벨트를 사용하지 않고 여러 개의 기어를 사용하거나 또 다른 방법으로도 제작을 할 수 있다.The threaded round bar 2 (50) also serves to remove the dirt remaining on the reflective film and to spread out the deflected reflective film, which removes the dirt on the reflective film opposite to the thread bar (1) 40 The flat belt 1 of the screw thread round bar 1 40 and the flat belt 2 51 of the screw round bar 2 50 are connected and driven by a flat belt 300, (300) is once twisted and hooked to the flat pulley 2 (51). This is to reverse the direction of rotation of the threaded round bar 1 (40) and the threaded round bar 2 (50). If the threaded bar provided on the threaded round rods 1 and 2 turns outward at a high speed, As the reflection film runs, the soil is removed and spread, so that it is rotated in the opposite direction. Of course, it is possible to use several gears without using V-pulleys or V-belts depending on the production cost and the assembly method, or it can be manufactured by other methods.

누름환봉(60)은 도4와 도5에서 도시한 바와 같이 지면(땅)과 지면 사이가 좁게 제작되어 땅바닥에서 흐트러지거나 구겨진 상태로 달려오던 반사필름이 좁은 누름환봉 밑을 통과하면서 1차 펴지도록 하기 위하여 구비된다. 물론, 반사필름이 많이 뭉친 상태로는 통과하기 어렵겠지만 그 동안 땅바닥에 별친 상태로 깔려 있었던 점을 감안하면 웬만한 흐트러짐은 통과할 수 있는 수준을 감안하여 제작된다.As shown in FIGS. 4 and 5, the pressing bar 60 is made narrower between the ground and the ground so that the reflecting film, which is running in a state of being disturbed or wrinkled from the ground, passes through under the narrow pressing bar, . Of course, it is difficult to pass through a lot of reflective film, but considering the fact that it was in the state of being attached to the ground during that time, it is made considering the level that can be passed through.

몸체(10)에 설치되는 나사환봉1(40), 나사환봉2(50), 누름환봉(60)을 그냥 원형으로 가공해서 몸체에 장착하면 마찰에 의해서 회전력이 떨어지기 때문에 회전을 부드럽게 하기 위하여 볼베어링(400)을 끼움 조립한다. 물론, 누름환봉(60)은 회전하지 않고 고정되게도 제작할 수 있다.When the threaded round bar 1 (40), the screw round bar 2 (50), and the pushing round bar (60) installed in the body 10 are formed into a circular shape and mounted on the body, the rotational force is lowered due to friction. Therefore, (400). Of course, the press-in round bar 60 can be made to be fixed without rotating.

전동모터(20)와 에어실린더(30)는 별도 구비되는 조절기(70)로 작동되며, 이를 작동하는 축전지(배터리)가 별도 구비된다. 또한, 도시하지는 않았지만 배터리를 충전하는 충전기가 별도 구비되어 누구나 쉽게 충전하여 사용할 수 있는 구조로 제작된다.The electric motor 20 and the air cylinder 30 are separately operated by the regulator 70 and a battery for operating the electric motor 20 and the air cylinder 30 is separately provided. In addition, although not shown, a charger for charging the battery is separately provided, so that the battery can be easily charged and used by anyone.

도4에서 도시한 바와 같이 전동모터(20)가 반시계 방향으로 회전하면 V벨트로 구동되는 나사환봉1(40)도 반시계 방향으로 구동되고 한번 꼬인 평벨트(300)로 구동되는 나사환봉2(50)는 시계방향으로 구동된다. 즉, 나사환봉1(40)과 나사환봉2(50)는 서로 역회전을 한다. 이렇게 되면 반씩 반대방향으로 생성된 나사모양의 나사환봉에 의해서 반사필름에 묻어 있던 오물이나 구겨지고 흐트러진 반사필름이 옆으로 팽팽하게 쫙 펴지면서 감기게 된다. 전동모터(20)가 1회전할 때 반사필름이 감기기 전에 빠른 속도로 오물을 제거하고 펴주기 위하여 나사환봉1(40)과 나사환봉2(50)는 2 내지 4 이상으로 회전하도록 제작된다.4, when the electric motor 20 rotates in the counterclockwise direction, the screw round bar 1 (40) driven by the V belt is also driven in the counterclockwise direction and the screw round bar 2 driven by the twisted flat belt 300 (50) is driven clockwise. That is, the threaded round bar 1 (40) and the screw round bar 2 (50) rotate in opposite directions to each other. In this case, the thread of the threaded round bar produced in the opposite direction in half turns the dirt on the reflective film, the wrinkled and disfigured reflective film to be stretched sideways and rolled up. The threaded round bar 1 (40) and the screw round bar 2 (50) are made to rotate 2 to 4 or more so as to remove and smooth out the dirt at a high speed before the reflective film is wound when the electric motor 20 makes one rotation.

도 6은 본 발명의 일 실시 예에 따른 전동모터부와 나사환봉, 그리고 누름환봉을 나타내는 확대 도면이다. 도6을 참조하면 전동모터(20) 앞에 V풀리1(22)이 구비되고 그 앞에 관(管 )을 거치하는 거치대(21)가 구비된다.6 is an enlarged view showing an electric motor unit, a screw round bar, and a pressing round bar according to an embodiment of the present invention. Referring to FIG. 6, a V-pulley 1 22 is provided in front of the electric motor 20, and a cradle 21 is mounted in front of the V-pulley 1.

나사환봉1(40)과 나사환봉2(50)는 환봉의 폭(길이)의 중앙부를 반으로 반씩 나사가 반대로 형성되어 있으며 이것은 나사환봉이 회전하면서 반을 중심으로 바깥쪽으로 오물을 밀어내면서 구겨지고 흐트러진 반사필름을 펴주기 위하여 절반씩 나사처럼 넘어진 골로 형성되는 것이다.The threaded round bar 1 (40) and the threaded round bar 2 (50) are formed in such a manner that the center of the width of the round bar (half length) It is formed as a half-screw-like trough to stretch the diffuse reflection film.

나사환봉1(40)의 일 측면에는 V벨트가 설치되는 V풀리2(41)와 평벨트(300)가 설치되는 평풀리1(42)이 구비되며 나사환봉2(50)의 일 측면에는 평벨트(300)가 설치되는 평풀리2(51)가 구비되어 각각 V벨트(200)와 평벨트(300)에 의해서 구동된다. 또한, 전동모터(20)에 구비된 V풀리(22)보다 나사환봉1(40)과 나사환봉2(50)에 구비된 V풀리(41)와 평풀리(42, 51)의 지름이 작은 것은 전동모터(20)가 1회전할 때 나사환봉1(40)과 나사환봉2(50)는 2회전 이상 회전을 빠르게 하여 회수되는 반사필름에 묻어 있던 오물을 빨리 밖으로 제거하고, 구겨지고 흐트러진 반사필름을 더욱 많이 팽팽하게 펴주기 위하여 회전을 빠르게 하기 위한 것이다.One side of the threaded round bar 1 (40) is provided with a V-pulley 2 (41) having a V-belt and a flat pulley 1 (42) equipped with a flat belt (300) And a flat pulley 51 provided with a belt 300 are driven by a V belt 200 and a flat belt 300, respectively. The smaller diameter of the V pulley 41 and the flat pulleys 42 and 51 provided in the threaded round bar 1 40 and the threaded round bar 2 50 than the V pulley 22 provided in the electric motor 20 When the electric motor 20 makes one revolution, the threaded round bar 1 (40) and the threaded round bar 2 (50) rotate at least two revolutions to quickly remove the dirt on the recovered reflective film, In order to stretch more tightly.

이상, 본 발명의 실시 예는 상술한 장치 또는 운용 방법을 통해서만 구현이 되는 것은 아니며 본 발명의 실시 예의 구성에 대응하는 기능을 실현하기 위한 기록 매체 등을 통해 구현될 수도 있고 이러한 구현은 앞서 설명한 실시 예의 기재로부터 본 발명이 속하는 기술분야의 전문가라면 쉽게 구현할 수 있는 것이다.Although the present invention has been described and illustrated in detail, it is clearly understood that the same is by way of illustration and example only and is not to be construed as limited to the embodiments set forth herein. It will be understood by those skilled in the art that the present invention may be practiced by those skilled in the art.

이상에서 본 발명의 실시 예에 대하여 상세하게 설명하였지만 본 발명의 권리범위는 이에 한정되는 것은 아니고 다음의 청구범위에서 정의하고 있는 본 발명의 기본 개념을 이용한 당업자의 여러 변형 및 개량 형태 또한 본 발명의 권리범위에 속하는 것이다.While the present invention has been particularly shown and described with reference to exemplary embodiments thereof, it is to be understood that the invention is not limited to the disclosed exemplary embodiments, It belongs to the scope of right.

10 : 몸체(body) 11 : 몸체받침대 12 : 고정못
13 : 고정펙끼움홀
20 : 전동모터 21 : 거치대 22 : V풀리1
30 : 에어실린더
40 : 나사환봉1 41 : V풀리2 42 : 평풀리1
50 : 나사환봉2 51 : 평풀리2
60 : 누름환봉
70 : 조절기
100 : 반사필름
200 : V벨트
300 : 평벨트
400 : 볼베어링
500 : 축전지(배터리)
600 : 지관(管 대롱)10: body 11: body support 12: fixing nail
13: Fixed peck insert hole
20: electric motor 21: cradle 22: V pulley 1
30: Air cylinder
40: threaded round bar 1 41: V pulley 2 42: flat pulley 1
50: thread round bar 2 51: flat pulley 2
60:
70: Regulator
100: Reflective film
200: V belt
300: flat belt
400: Ball Bearing
500: Battery (battery)
600: Branch tube (tube tube)

Claims

In a self-recovering machine in which a reflecting film is wound when a paper tube, a pipe, a rod, etc., which can wind a reflecting film,
A body 10 constituting a body of the automatic recovery machine;
An electric motor (20) for driving the machine to wind the reflecting film;
A holder (21) for holding a tube (tube barrel) capable of winding a reflective film;
A screw thread round bar 1 (40) and a screw thread round bar 2 (50) which are tightly stretched so as to be wound up in order to remove dirt remaining on the reflecting film;
A pushing round bar (60) serving to remove large dirt and to stretch the curved reflecting film before entering the screw round bar;
And a battery (500) for supplying power required for the machine,

2. The gas-tightening device according to claim 1, wherein the body (10)
A body support (11) for supporting the body;
A fixing nail (12) provided at one side of the body support to fix the floating body so as not to move;
And a fixed pocket insertion hole (13) into which a peg can be inserted so that a user can further fix the body,

The electric motor (20) according to claim 1, wherein the electric motor (20) provided at the upper end of the pedestal of the body rotates,
The front driving shaft of the electric motor is provided with a paper tube 21 or a holder 21 for holding a reflecting film.
A V-pulley 1 (22) for driving the screw round bar 1;
And an air cylinder (30) provided on the opposite side of the electric motor (20) and sandwiching and adhering a paper tube for wrapping a reflecting film

The threaded round bar (1) (40) and the threaded round bar (2) (50) according to claim 1,
A V-shaped pulley 2 (41) and a flat pulley 1 (42) are attached to a screw round bar 1 (40) installed up and down on the body in order to remove the dirt remaining on the reflection film and to spread a crumpled reflection film. And the flat barrel 2 (51) is attached to the threaded round bar 2 (50)

The power transmission device according to claim 1, further comprising: a V-belt (200) for transmitting the power generated by the electric motor (20) to the threaded round bar (40) and the threaded round bar (50) Features Automatic Reflector

And a ball bearing (400) embedded in the ball screw (400) for better rotation without being interfered with friction at a place where a rotating driving screw or an air cylinder is mounted.

A controller (70) provided on the base to control various motions for moving the electric motor and the base;
And a headlight (headlight) necessary for movement or work even at night,

And a charger provided on one side of the base to charge the battery,
