Abstract

본 고안은 컴퓨터 내부에서 발생하는 각종 세균 및 유해물질을 제거하는 것에 관한 것이다.
컴퓨터 내부는 중앙처리장치 및 각종 회로에서 발생하는 발열로 인해 이를 냉각시키는 장치인 팬이 중앙처리장치에 구비되게 되어 있다. 이에 컴퓨터 내부는 각종 바이러스 및 세균이 상존하기에 매우 적합한 환경으로 되어 있다.
본 고안에 따른 자외선 발광장치를 구비한 컴퓨터시스템은 컴퓨터 내부에 자외선 발광 장치를 구비한 회로를 내장하여 회로에 내장된 자외선 발광 장치의 조사에 의해 컴퓨터 내부에서 발생하는 각종 세균 및 바이러스를 제거하여 쾌적한 상태를 제공하는데 있다.

Description

자외선 발광 장치를 구비한 컴퓨터{Ultraviolet Light device comprising a computer.}

본 고안은 자외선 발광 장치를 구비한 컴퓨터에 관한 것으로, 컴퓨터 내부에 일반적인 살균등에 사용되는 자외선 파장인 100nm(Nano meter)에서 280nm(Nano meter) 파장대의 자외선 광선을 조사하여 컴퓨터 내부에서 발생하는 각종 유해 세균을 제거하는 것에 관한 것이다.

컴퓨터 내부에 존재하는 중앙처리장치는 컴퓨터의 두뇌에 해당하는 것으로 많은 연산 및 처리 작용으로 인해 과도한 발열 현상이 발생한다. 이러한 열을 줄이기 위한 기술로 중앙처리장치 주변 또는 그 윗부분에 모터를 통해서 동작 되는 팬을 달아 내부에서 발생되는 열을 냉각시켜주는 냉각 장치가 구비되어 있다. 이러한 냉각장치로 인해 주변의 먼지를 흡수하며 중앙처리장치의 발열로 인하여 미생물이 서식하기에 매우 적합한 환경으로 컴퓨터 내부에 각종 바이러스와 세균이 서식하기에 좋은 환경을 제공하고 있다. 또한, 이러한 바이러스 및 세균은 다시 2차적인 컴퓨터 내부의 전원공급장치의 팬을 통해 외부로 배출되게 되어 실내 환경도 오염이 되게 되는 원인을 제공한다. 각종 바이러스 및 세균을 살균하는 방식으로는 여러 가지 방식이 존재하나 자외선의 파장 중 살균에 효과가 있는 파장인 UV-C를 발생하는 회로를 컴퓨터 내부에 구비하여 컴퓨터 전원공급장치의 냉각팬을 통해서 외부로 유출되기 이전에 이를 살균방식이다.

상기 문제점을 해결하기 위한 것으로, 컴퓨터 내부에 세균 및 바이러스를 살균에 적합한 파장인 100 - 280 nm대 자외선 파장을 발광하는 자외선 램프(Ultraviolet Light Lamp)를 내장한 회로를 컴퓨터내부의 중앙처리장치 측면 또는 상단에 설치하여 중앙처리장치에서 발생하는 발열 또는 중앙처리장치의 상단에 설치된 냉각팬에서 발생하는 냉각된 공기 속에 있는 각종 바이러스 및 세균을 살균하는 기능을 제공하는데 있다.

상기 목적을 달성하기 위해서는 자외선 파장 중 가장 짧은 파장대로 각종 식기 및 의료용품의 살균에 사용하는 100 - 280nm대의 UV-C 파장의 자외선을 발생하는 자외선 램프(Ultraviolet Light Lamp)가 내장된 발광장치회로를 컴퓨터 내부에서 가장 많이 발열이 되는 중앙처리장치에 측면 또는 상단에 설치하여 그의 주변에 자외선이 조사되게 한다. 이를 구동하기 위한 전원은 컴퓨터시스템 내부에 전원공급장치에서 공급되는 전원을 자외선발광장치의 공급하여 [도 1] 에 기술된 스위치를 통하여 자외선 발광장치 회로가 동작하게 된다. 이때 발광되어지는 자외선으로 컴퓨터 내부에 존재하는 각종 세균 및 바이러스가 살균하게 되는 것이다. 컴퓨터시스템을 작동할 때만 자외선이 동작하게 되어 전원의 합리적인 이용이 가능하게 되어 있다.

자외선은 파장이 짧아 투과력이 약하지만 강력한 에너지를 가지고 있어 화학반응을 촉진하고 유기물을 산화시키고 각종 세균 및 바이러스에는 뛰어난 살균 자용을 일으킨다. 이러한 살균 작용은 각종 세균 및 바이러스에 세포막을 이루는 인지질과 단백질을 산화시켜 세균 및 바이러스의 생명활동을 연장하지 못하게 하여 박멸되게 시키는 작용을 한다.

본 고안에 사용되는 자외선 램프(Ultraviolet Light Lamp)는 자외선을 발생시키는 음극선관에 비하여 사용이 편리한 장점을 제공하고 하는 이유로 인하여 각종 의료기기, 수술용구등 다양한 분야에 이용이 되고 있다.

본 고안의 효과로는 컴퓨터 내부 즉, 중앙처리장치에서 발생하는 각종 발열 및 이를 냉각하기 위한 냉각장치주변에 기생하는 세균 및 바이러스를 살균하기 위한 UV-C 파장 영역의 자외선을 발생시키는 자외선 램프(Ultraviolet Light Lamp)를 내장한 회로를 컴퓨터 내부에 설치하여 세균 및 바이러스가 기생하기 쉬운 환경에 노출된 내부를 자외선을 통하여 살균하여 오염되는 되는 것을 방지하는 기능을 제공하며 전원공급장치의 냉각팬을 통해 외부로 배출되는 공기로 인한 실내의 오염을 방지하는 효과를 가지고 있다.

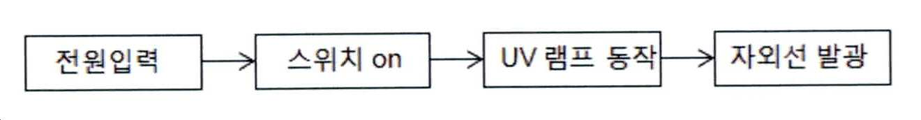

도 1은 UV 램프(Ultraviolet Light Lamp)가 내장된 자외선 발광 장치의 블록다이어그램

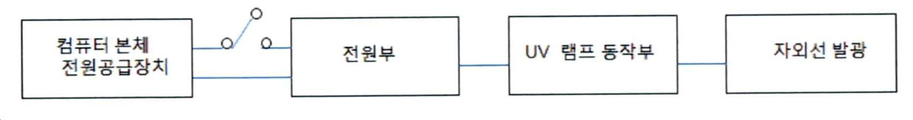

도 2는 자외선 발광장치의 입력 전원부 블록다이어그램

상기 목적을 달성하기 위한 구체적인 내용으로는 200-280nm 파장의 자외선을 발생하는 UV 램프(Ultraviolet Light Lamp)가 내장된 회로, 동작하기 위한 전원부, 이를 컴퓨터 내부에 부착하기 위한 부착부로 구성된다.

컴퓨터 내부의 열이 가장 많이 발생하는 중앙처리장치 또는 중앙처리장치 상단에 설치된 냉각장치팬에 주변에 자외선 발광장치를 부착부를 통해 설치를 한다. 컴퓨터시스템 내부의 전원공급장치에서 공급되는 전원 단자와 동작을 위한 전원부와 연결을 하고 작동스위치를 작동시켜면 UV 램프가 동작하게 되어 UV 램프에서 자외선이 발광하게 되어 컴퓨터 내부의 세균 및 바이러스를 살균하게 된다.

컴퓨터시스템 내부는 세균 및 바이러스가 기생하기에 최적의 환경을 제공하고 있다. 이러한 이유는 중앙처리장치 및 각종 PCB(Printed Circuit Board)에서 발생하는 발열은 따뜻한 온도를 제공하고 냉각장치에서 발생되는 따뜻한 공기는 이를 기생하기에 더욱 좋은 환경을 제공한다.

뿐만 아니라 컴퓨터 내부는 외부와 차단이 되어 있어 이를 제거하기가 용이하지 않은 것이 현실이다.

이렇게 컴퓨터시스템 내부에 오염된 공기는 다시 전원공급장치에 내장된 팬을 통해 외부 실내에 배출하게 된다. 이렇게 오염된 공기는 컴퓨터 내부와 실내 공기를 오염시켜 원인이 된다.

본 고안을 통하여 컴퓨터 내부에서 발생하는 각종 세균 및 바이러스를 근원적으로 차단이 가능하다.

Claims (3)

1. 자외선 파장중 200-280nm대의 UV-C가 발생되는 자외선 발광 장치 회로가 내장된 컴퓨터
2. 제 1항에 있어서 컴퓨터시스템의 내부의 중앙처리장치 주변부에 자외선 발광 장치가 구비된 컴퓨터시스템
3. 제 1항에 있어서 컴퓨터시스템의 내부의 전원공급장치의 주변부에 자외선 발광 장치가 구비된 컴퓨터
