Abstract

본 발명은 사용자 신체의 굴곡부분에 더욱 적합하게 사용될 수 있음과 함께 온구기 몸체 내부에 약쑥을 채워 연소시키기 위한 공기 흡입량을 자유롭게 조절하여 쑥뜸 연소시간 조정이 가능할 수 있도록 구성되는 온구기를 제공하는데 그 목적이 있으며. 상기의 목적을 달성하기 위하여 본 발명은 온구기의 몸체 하부측을 곡선부로 형성하며, 상기 몸체에는 내통과 외통이 일체로 조립되면서 하나로 결합 되고, 상기 내통에 형성된 걸림턱은 몸체 상측에 형성된 받침부재에 올려져 적층 되며, 상기 내통에 형성된 받침턱 상측에는 외통 하부에 형성된 받침부가 올려짐과 함께 상기 외통에 형성된 공기 조절구는 회전링부의 회전에 의해 몸체에 형성된 벽체 내부에서 공간이 조정되면서 공기유입구로 유입되는 공기의 양을 조절할 수 있도록 구성되는 온구기에 관한 것이다.

Description

온구기{Device for burning moxa}

본 발명은 온구기에 관한 것으로, 더욱 상세하게는 쑥뜸 기능과 함께 온구기에 기본적으로 사용될 수 있으며 제조 공정이 간편하면서 사용시 고장의 염려가 없고 또한 사용자 신체의 굴곡 부분에 효과적으로 사용될 수 있도록 온구기의 몸체 하부측이 곡선부로 형성되며, 상기 몸체에는 내통과 외통이 일체로 조립되면서 하나로 결합 되며, 상기 내통에 형성된 걸림턱은 몸체 상측에 형성된 받침부재에 올려져 적층 되며, 상기 내통에 형성된 받침턱 상측에는 외통 하부에 형성된 받침부가 올려짐과 함께 상기 외통에 형성된 공기 조절구는 회전링부의 회전에 의해 몸체에 형성된 벽체 내부에서 공간이 조정되면서 공기유입구로 유입되는 공기의 양을 조절할 수 있도록 구성되는 온구기에 관한 것이다.

일반적으로 쑥뜸은 사람의 겉면에 흐르고 있는 경락과 혈자리 또는 아픈 부위에 일정량의 자극을 주어 경락에 따뜻한 기운을 불어 넣음으로서 기를 원활하게 조절하여 질병의 예방 및 치료를 할 수 있는 전통요법으로서 뜸기둥이 발산하는 양기운과 쑥잎의 약기운이 혈속으로 파고들어 일종의 이화학적 작용을 일으켜서 신진대사를 왕성하게 하고 모든 기관과 생리적 기능을 항진시켜주므로 널리 이용되고 있다.

그리고, 쑥뜸은 주로 경혈을 많이 이용하는 구점에 쑥을 연소시켜 체포로부토의 온열적 자극을 생체에 미치게 하여 일정한 생체반응을 일으켜 질병의 예방과 치료에 기여하는 한방 특유의 시술방법이다.

또한, 쑥뜸의 응용범위는 넓지만 특히 상습성의 두통이나 편두통, 견응, 천식, 그리고 악성이 아닌 만성위장병, 신경통, 요근통, 여성의 생리 이상, 상습성 변비 등에 탁월한 효과가 있는 것으로 알려져 있다.

한편, 종래의 온구기는 환자가 눕거나 엎드려 있으면, 시술자가 신체의 전면과 배면의 다수의 경혈점에 환형 온구기를 뜨거울때마다 탑모양으로 쌓아올리며 치료하거나 접착테이프로 온구기를 피부에 접착고정하는 방식이나 사용이 불편한 단점이 있다.

그리고, 경사지고 돌출된 뼈와 굴절된 관절부위는 피부의 주름살로 인하여 공기의 저압을 유지하기 어려워 흡착이 어려워지게 되는 단점과 함께 대구형의 딱딱한 개구부가 피부를 강하게 밀착함으로 연약한 피부는 통증을 유발하게 되는 문제점이 있다.

본 발명은 상기와 같은 문제점를 개선하기 위해 안출된 것으로, 사용자 신체의 굴곡부분에 더욱 적합하게 사용될 수 있음과 함께 온구기 몸체 내부에 약쑥을 채워 연소시키기 위한 공기 흡입량을 자유롭게 조절하여 쑥뜸 연소시간 조정이 가능할 수 있도록 구성되는 온구기를 제공하는데 그 목적이 있다.

상기의 목적을 달성하기 위하여 본 발명은 온구기의 몸체 하부측을 곡선부로 형성하며, 상기 몸체에는 내통과 외통이 일체로 조립되면서 하나로 결합 되고, 상기 내통에 형성된 걸림턱은 몸체 상측에 형성된 받침부재에 올려져 적층 되며, 상기 내통에 형성된 받침턱 상측에는 외통 하부에 형성된 받침부가 올려짐과 함께 상기 외통에 형성된 공기 조절구는 회전링부의 회전에 의해 몸체에 형성된 벽체 내부에서 공간이 조정되면서 공기유입구로 유입되는 공기의 양을 조절할 수 있도록 구성되는 온구기에 관한 것이다.

본 발명의 몸체 내부 공간부에 수용되는 외통과 내통의 결합으로 형성되는 공기 조절구 개방 폭을 자유롭게 조정하여 쑥뜸의 연소 시간을 조절할 수 있는 특징과 함께 온열의 시간을 조절할 수 있는 효과가 있다.

그리고, 쑥뜸을 온구기에 넣고 환부나 혈처에 올려놓고 환자가 쾌적함을 느낄 수 있을 때까지 온열을 지속적으로 진행하게 되므로 치료를 극대화할 수 있는 특징이 있으며 또한 몸체와 각각으로 분리되는 구조에 의하여 청소 및 유지보수가 용이하게 되는 효과가 있다.

도 1은 본 발명의 요부가 조립되는 상태를 나타낸 분해 사시도.
도 2는 본 발명의 요부가 조립된 상태를 나타낸 단면도.
도 3의 (a)(b)은 본 발명의 요부가 작동되는 상태를 나타낸 사시도.
도 4는 본 발명의 또 다른 실시예를 나타낸 분해 사시도.
도 5는 본 발명의 요부가 조립된 상태의 단면도.

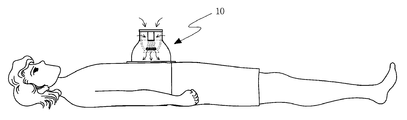

도 6은 본 발명의 사용 상태를 계략적으로 나타낸 참고도.

아래에서는 첨부한 도면을 참조하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 본 발명의 실시예를 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현될 수 있으며, 여기에서 설명하는 실시예에 한정되지 않는다.

그리고 도면에서 본 발명을 명확하게 설명하기 위해서 설명과 관계없는 부분은 생략하였으며, 명세서 전체를 통하여 유사한 부분에 대해서는 유사한 도면 부호를 붙였다.

명세서 전체에서, 어떤 부분이 어떤 구성요소를 포함한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제어하는 것이 아니라 다른 구성요소를 더 포함할 수 있는 것을 의미한다.

먼저, 본 발명의 온구기는 도 1 및 도 2와 같이 온구기의 몸체(10) 내부 공간부(15)에 수용되는 내통(20)과 외통(30)으로 각각으로 형성된 후, 일체로 조립되는 구성이다.

여기서, 몸체(10)의 내부 하측은 도 2와 같이 곡선부(50)로 형성시킴과 함께 상측 외주연에는 도 1과 같이 다수의 벽체(12)와 함께 공기 조절홈(13)이 형성되며, 또한 상기 공기 조절홈(13)의 하측에는 받침부재(11)로 형성되어 내통(20)의 걸림턱(21)을 받치면서 지지할 수 있는 구성이다.

여기서, 상기 곡선부(50)는 사용자 신체의 굴곡 부분인 배, 등, 허리 곡선에 더욱 밀착성이 용이하면서 적합하게 사용할 수 있도록 하기 위함이다.

또한, 몸체(10) 외부 일 측에는 연기가 외부로 배출될 수 있는 배출홈(14)이 형성되는 것이 바람직하다.

그리고, 몸체(10) 중앙의 공간부(15)에 수용되는 내통(20) 내부에는 다수의 온기 배출구(22)를 형성하여 쑥뜸시 발생하는 열기 등이 하측으로 전달될 수 있도록 구성하였다.

이때, 상기 몸체(10) 중앙의 공간부(15)에 수용되는 내통(20) 내부 바닥면은 내측으로 만곡지게 형성하여 약쑥의 요동을 최소화시킬 수 있는 구성이다.

여기서, 내통(20) 상측에 형성된 다수의 걸림턱(21) 부분은 도 2와 같이 몸체(10)에 형성된 받침부재(11)에 올려져 고정될 수 있는 구성이다.

한편, 내통(20)에 올려지는 외통(30)에는 다수의 공기 조절구(31)가 형성됨과 함께 상기 공기 조절구(31)를 작동시키기 위한 회전링부(34)가 형성된다.

이때, 상기 회전링부(34)의 회전에 의해 공기 조절구(31)는 도 3의 (a)(b) 와 같이 회전되면서 몸체(10)에 형성된 벽체(12) 내부에서 움직이면서 공기 조절홈(13)의 개방 공간을 조정할 수 있는 구성이다.

다음, 상기 공기 조절홈(13)으로 유입되는 공기는 외통(30) 내부 중앙에 형성된 공기유입구(32)를 통하여 내통(20) 내측으로 유입되는 구조이다.

여기서, 외통(30) 하부측에 형성된 받침부(33)는 도 2와 같이 내통(20) 상측에 형성된 받침턱(23)에 바로 올려져 지지 되면서 회전될 수 있는 구성이다.

또한, 도 4 및 도 5와 같이 몸체(10) 내부에 내통(20)을 일체로 형성시킬 수 있으며, 이때 몸체(10) 상부에 형성된 받침턱(23)에는 외통(30)의 받침부(33)가 올려져 지지 될 수 있는 구성이다.

그리고, 상기 외통(30)에 형성된 회전링부(34)를 회전시킨면 도 3의 (b)와 같이 벽체(12)에 가려진 공기 조절구(31)가 개방될 수 있는 구성이다.

여기서, 유입되는 공기는 공기 유입구(32)를 통하여 내통(20) 내부로 순환되면서 쑥을 자연스럽게 연소시킬 수 있게 된다.

이상과 같은 구성을 갖는 본 발명의 작동을 설명하면 다음과 같다.

먼저, 도 1과 같이 몸체(10)의 공간부(15)에는 내통(20) 부분이 수용된다. 이때, 몸체(10) 상측에 형성된 받침부재(11)에는 상기 내통(20)에 형성된 걸림턱(21) 부분이 올려져 고정될 수 있다.

그리고, 상기 내통(20)의 내부에는 도 2와 같이 약쑥(60)을 수용시킨 후, 점화시키게 된다.

이때, 상기 몸체(10) 중앙의 공간부(15)에 수용되는 내통(20) 내부 바닥면은 내측으로 만곡지게 형성하여 약쑥의 요동을 최소화시킴과 아울러 다수의 온기 배출구(22)를 형성하여 쑥뜸시 발생하는 열기가 하측으로 전달시킬 수 있는 구성이다.

다음, 상기 내통(20)의 상측 받침턱(23)에는 외통(30)의 받침부(33)를 적층시키게 됨과 함께 상기 외통(30)의 회전링부(34)를 회전시켜 벽체(12)에 가려진 공기 조절구(31)를 개방시키게 된다.

이때, 개방되는 공기 조절구(31)를 통하여 유입되는 외부 공기는 공기 유입구(32)를 통하여 내통(20) 내부로 공급될 수 있다.

그리고, 상기 공급되는 공기는 내통(20)에서 점화된 약쑥을 연소시킬 수 있는 것이다.

또한, 발생하는 열기는 다수의 온기 배출구(22)를 통하여 몸체(10) 하측으로 전달될 수 있는 것이다.

결과적으로 본 발명의 몸체 내부 공간부에 수용되는 외통과 내통의 결합으로 형성되는 공기 조절구 개방 폭을 자유롭게 조정하여 쑥뜸의 연소 시간을 조절할 수 있는 특징과 함께 온열의 시간을 조절할 수 있는 효과가 있다.

그리고, 쑥뜸을 온구기에 넣고 환부나 혈처에 올려놓고 환자가 쾌적함을 느낄 수 있을 때까지 온열을 지속적으로 진행하게 되므로 치료를 극대화할 수 있는 특징이 있으며 또한 몸체와 각각으로 분리되는 구조에 의하여 청소 및 유지보수가 용이하게 되는 효과가 있다.

전술한 본 발명의 설명은 예시를 위한 것이며, 본 발명이 속하는 기술분야의 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 쉽게 변형이 가능하다는 것을 이해할 수 있을 것이다.

그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다. 예를 들어 단일형으로 설명되어 있는 각 구성요소는 분산되어 실시될 수도 있으며, 마찬가지로 분산된 것으로 설명되어 있는 구성요소들도 결합 된 형태로 실시될 수 있다.

본 발명의 범위는 상기 상세한 설명보다는 후술하는 실용신안등록청구범위에 의하여 나타내어지며, 실용신안등록청구범위의 의미 및 범위 그리고 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 발명의 범위에 포함되는 것으로 해석되어야 한다.

10. 몸체 11. 받침부재
12. 벽체 13. 공기 조절홈
14. 배출홈 15. 공간부
20. 내통 21. 걸림턱
22. 온기 배출구 23. 받침턱
24. 받침대 30. 외통
31. 공기 조절구 32. 공기 유입구
33. 받침부 34. 회전링부
50. 곡선부 60. 약쑥

Claims (7)

1. 쑥뜸용 온구기에 있어서,
   상기 온구기는 내통(20), 외통(30)과 일체로 조립되는 몸체(10)로 구성하되,
   상기 몸체(10) 하부측을 곡선부(50)로 형성하며,
   상기 몸체(10)의 공간부(15)에는 내통(20)과 외통(30)이 일체로 조립되면서 하나로 결합 되고,
   상기 내통(20)에 형성된 걸림턱(21)은 몸체(10) 상측에 형성된 받침부재(11)에 올려져 적층 되며,
   상기 내통(20)에 형성된 받침턱(23) 상측에는 외통(30) 하부에 형성된 받침부(33)가 올려짐과 함께 상기 외통(30)에 형성된 공기 조절구(31)는 회전링부(34)의 회전에 의해 몸체(10)에 형성된 벽체(12) 내부에 가려진 공간이 개방되면서 공기 유입구(32)로 유입되는 공기의 양을 조절할 수 있도록 구성함을 특징으로 하는 온구기.
2. 제 1항에 있어서,
   상기 몸체(10)의 상측 외주연에는 다수의 벽체(12)와 함께 공기 조절홈(13)이 형성됨과 함께 공기 조절홈(13)의 하측에는 받침부재(11)로 형성되어 내통(20)의 걸림턱(21)을 받치면서 지지할 수 있도록 구성함을 특징으로 하는 온구기.
3. 제 1항에 있어서,
   상기 몸체(10) 중앙의 공간부(15)에 수용되는 내통(20) 내부 바닥면은 내측으로 만곡지게 형성하여 약쑥의 요동을 최소화시킴과 아울러 다수의 온기 배출구(22)를 형성하여 쑥뜸시 발생하는 열기가 하측으로 전달될 수 있도록 구성함을 특징으로 하는 온구기.
4. 제 1항에 있어서,
   상기 몸체(10) 외부 일 측에는 연기가 외부로 배출될 수 있는 배출홈(14)이 형성될 수 있도록 구성함을 특징으로 하는 온구기.
5. 제 1항에 있어서,
   상기 내통(20)에 올려지는 외통(30)에는 다수의 공기 조절구(31)가 형성됨과 함께 상기 공기 조절구(31)를 작동시키기 위한 회전링부(34)가 형성될 수 있도록 구성함을 특징으로 하는 온구기.
6. 제 1항에 있어서,
   상기 몸체(10) 내부에 내통(20)을 일체로 형성시킬 수 있음과 함께 몸체(10) 상부에 형성된 받침턱(23)에는 외통(30)의 받침부(33)가 올려져 지지 될 수 있도록 구성함을 특징으로 하는 온구기.
7. 제 1항에 있어서,
   상기 곡선부(50)는 사용자 신체의 굴곡 부분인 배, 등, 허리에 몸체(10)를 더욱 밀착시킬 수 있도록 구성함을 특징으로 하는 온구기.
