本発明は、通信の技術分野に関する。
従来の競合ベースのランダムアクセスには少なくとも４つのステップが必要であり、４ステップランダムアクセス（４－ｓｔｅｐ ＲＡＣＨ）と呼ばれ、４ステップランダムアクセスはネットワーク装置と端末装置との間の２回の情報インタラクションを含み、図１は４ステップランダムアクセスプロセスを示す図であり、図１に示すように、Ｍｓｇ１では、端末装置はランダムアクセスプリアンブル（ｐｒｅａｍｂｌｅ）を送信し、Ｍｓｇ２では、ネットワーク装置はランダムアクセスレスポンスを送信し、Ｍｓｇ３では、端末装置は割り当てられる上りリンクリソースで上りリンクメッセージを送信し、Ｍｓｇ４では、ネットワーク装置はアクセスに成功した端末装置に競合解決メッセージを返す。
新無線（Ｎｅｗ Ｒａｄｉｏ、ＮＲ）システムはランダムアクセスを強化しており、即ち、２ステップランダムアクセス（２－ｓｔｅｐ ＲＡＣＨ）を提案しており、これは元の４ステップランダムアクセスプロセスにおけるＭｓｇ１とＭｓｇ３を新しいＭＳＧＡに合併し、Ｍｓｇ２とＭｓｇ４を新しいＭＳＧＢに合併すると理解されても良く、図２は２ステップランダムアクセスプロセスを示す図であり、図２に示すように、ＭＳＧＡでは、端末装置はランダムアクセスプリアンブルを送信し、かつそれと関連付けられる上りリンクリソースで上りリンクデータを送信し、ＭＳＧＢでは、ネットワーク装置はアクセスに成功した端末装置にランダムアクセスレスポンス（ｆａｌｌｂａｃｋＲＡＲ又はｓｕｃｃｅｓｓＲＡＲ）を送信し、それは、競合解決メッセージ、下りリンクデータなどの情報をキャリー（ｃａｒｒｙ）できる。
今のところ、上述のＭｓｇ２又はＭＳＧＢをキャリーする物理下りリンク共有チャネル（Ｐｈｙｓｉｃａｌ Ｄｏｗｎｌｉｎｋ Ｓｈａｒｅｄ Ｃｈａｎｎｅｌ、ＰＤＳＣＨ）は下りリンク制御情報（ｄｏｗｎｌｉｎｋ ｃｏｎｔｒｏｌ ｉｎｆｏｒｍａｔｉｏｎ、ＤＣＩ、例えば、ＤＣＩフォーマット１＿０）によりスケジューリングされ、該下りリンク制御情報の巡回冗長検査（Ｃｙｃｌｉｃ Ｒｅｄｕｎｄａｎｃｙ Ｃｈｅｃｋ、ＣＲＣ）はその対応するランダムアクセス無線ネットワーク一時標識（ｒａｎｄｏｍ ａｃｃｅｓｓ Ｒａｄｉｏ Ｎｅｔｗｏｒｋ Ｔｅｍｐｏｒｙ Ｉｄｅｎｔｉｔｙ、ＲＡ－ＲＮＴＩ）（４ステップランダムアクセス）又はＭＳＧＢ－ＲＮＴＩ（２ステップランダムアクセス）によりスクランブルされる。ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩが物理ランダムアクセスチャネル（Ｐｈｙｓｉｃａｌ Ｒａｎｄｏｍ Ａｃｃｅｓｓ Ｃｈａｎｎｅｌ、ＰＲＡＣＨ）伝送のＰＲＡＣＨ機会（ＰＲＡＣＨ ｏｃｃａｓｉｏｎ（以下、ＲＯと略称する））の時間周波数位置によって確定されるので、ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩは１つのＲＯの時間周波数リソースを一意に表すために用いることができ、即ち、ＲＯを区別するために用いることができる。
なお、上述の背景技術についての紹介は、本発明の技術案を明確かつ完全に説明し、また、当業者がそれを理解しやすいためのものである。これらの技術案は、本発明の背景技術に記述されているため、当業者にとって周知であると解釈してはならない。
ＮＲシステムは複数のサブキャリア間隔（又はパラメータセットｎｕｍｅｒｏｌｏｇｙ）をサポートできる。データチャネルを例にして、周波数バンドＦＲ２（２４．２５ＧＨｚ～５２．６ＧＨｚ）について、６０ｋＨｚ及び１２０ｋＨｚのサブキャリア間隔をサポートし、周波数バンドＦＲ１（４１０ＭＨｚ～７．１２５ＧＨｚ）について、１５ｋＨｚ、３０ｋＨｚ及び６０ｋＨｚのサブキャリア間隔をサポートし得る。今のところ、標準化団体は５２．６ＧＨｚよりも高い周波数バンドに関する標準化の研究を行っており、５２．６ＧＨｚよりも高い周波数バンドの場合はより大きなサブキャリア間隔をサポートする必要がある。
ランダムアクセスプロセスでは、ＮＲシステムは、複数のサブキャリア間隔を使用して物理ランダムアクセスチャネル（Ｐｈｙｓｉｃａｌ Ｒａｎｄｏｍ Ａｃｃｅｓｓ Ｃｈａｎｎｅｌ、ＰＲＡＣＨ）送信を行うことをサポートし得る。例えば、ＮＲで定義される周波数バンドＦＲ２（２４．２５ＧＨｚ～５２．６ＧＨｚ）について、ＰＲＡＣＨの送信は６０ｋＨｚ又は１２０ｋＨｚのサブキャリア間隔を使用できる。５２．６ＧＨｚよりも高い周波数バンドについて、ＰＲＡＣＨの送信はより大きなサブキャリア間隔、例えば、１２０ｋＨｚ、４８０ｋＨｚ、９６０ｋＨｚ、又は９６０ｋＨｚ以上のものなどを使用する可能性がある。
従来技術では、ランダムアクセスプロセスで使用されるＲＮＴＩは１６ビットを有し、ＲＡ－ＲＮＴＩの数値範囲は１～１７９２０であり、ＭＳＧＢ－ＲＮＴＩの数値範囲は１７９２１～３５８４０である。発明者が次のことを発見した。即ち、より大きなサブキャリア間隔、例えば、４８０ｋＨｚ又は９６０ｋＨｚなどのサブキャリア間隔を使用してＰＲＡＣＨを送信するときに、依然として従来の計算方式を採用してＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩを計算する場合、ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩの数値範囲は１６ビットが表し得る最大値６５５３５を超える可能性がある。ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩの値が範囲を超えた場合、ＰＲＡＣＨ機会を区別できなくなる。
上述の問題点のうちの少なくとも１つに鑑み、本発明の実施例はランダムアクセス方法及び装置を提供する。
本発明の実施例の１つの側面によれば、ランダムアクセス装置が提供され、それは端末装置に適用され、該ランダムアクセス装置は、
ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信するために用いられる第一送信ユニット；及び
検出ユニットを含み、
前記検出ユニットは、該ネットワーク装置送信の下りリンク制御情報を検出するために用いられ、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
本発明の実施例のもう１つの側面によれば、ランダムアクセス装置が提供され、それはネットワーク装置に適用され、該ランダムアクセス装置は、
端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信するために用いられる受信ユニット；及び
第二送信ユニットを含み、
前記二送信ユニットは、該端末装置に下りリンク制御情報を送信するために用いられ、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
本発明の実施例のもう１つの側面によれば、ランダムアクセス方法が提供され、それは、
端末装置がネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し；及び
該端末装置が該ネットワーク装置送信の下りリンク制御情報を検出することを含み、
該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
本発明の実施例のもう１つの側面によれば、ランダムアクセス方法が提供され、それは、
ネットワーク装置が端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信し；及び
該ネットワーク装置が該端末装置に下りリンク制御情報を送信することを含み、
該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
本発明の実施例のもう１つの側面によれば、通信システムが提供され、それは、
端末装置及びネットワーク装置を含み、
該端末装置は該ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し、
該端末装置は該ネットワーク装置送信の下りリンク制御情報を検出し、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
本発明の実施例の有利な効果は少なくとも次のとおりであり、即ち、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、又は、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。。
後述の説明及び図面を参照することで本発明の特定の実施例を詳しく開示し、本発明の原理を採用し得る態様を示す。なお、本発明の実施例は範囲上でこれらにより限定されない。添付した特許請求の範囲内であれば、本発明の実施例は様々な変更、修正及び代替によるものを含んでも良い。
また、１つの実施例について説明した及び／又は示した特徴は、同じ又は類似した方式で１つ又は複数の他の実施例に用い、他の実施例における特徴と組み合わせ、又は、他の実施例における特徴を置換することもできる。
なお、「含む／有する」のような用語は、本明細書に使用されるときに、特徴、要素、ステップ、又はアセンブルの存在を指すが、１つ又は複数の他の特徴、要素、ステップ、又はアセンブリの存在又は付加を排除しないということも指す。
本発明の１つの図面又は１つの実施例に記載の要素及び特徴は、１つ又は複数の他の図面又は実施例に示した要素及び特徴と組み合わせることができる。また、図面では、類似したシンボルは、幾つの図面における対応部品を示し、複数の実施例に用いる対応部品を示すためにも用いられる。
４ステップランダムアクセスプロセスを示す図である。 ２ステップランダムアクセスプロセスを示す図である。 本発明の実施例における通信システムを示す図である。 サブキャリア間隔が１２０ｋＨｚのときに端末装置がＲＡＲを受信するプロセスを示す図である。 サブキャリア間隔が９６０ｋＨｚのときに端末装置がＲＡＲを受信するプロセスを示す図である。 本発明の実施例におけるランダムアクセス方法を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 サブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。 本発明の実施例におけるランダムアクセス方法を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 サブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。 ＰＲＡＣＨ設定に基づいて確定されるシステムフレーム内第一索引分布を示す図である。 ＰＲＡＣＨ設定に基づいて確定されるシステムフレーム内第一索引分布を示す図である。 本発明の実施例におけるランダムアクセス方法を示すもう１つの図である。 本発明の実施例におけるランダムアクセス装置を示す図である。 本発明の実施例におけるランダムアクセス装置を示す図である。 本発明の実施例におけるネットワーク装置を示す図である。 本発明の実施例における端末装置を示す図である。
添付した図面及び以下の説明を参照することにより、本発明の前述及び他の特徴は明らかになる。なお、明細書及び図面では本発明の特定の実施例を開示するが、それらは本発明の原理を採用し得る一部のみの実施例を示し、理解すべきは、本発明は記載される実施例に限定されず、即ち、本発明は添付した特許請求の範囲内のすべての変更、変形及び代替によるものをも含むということである。
本発明の実施例では、用語「通信ネットワーク」又は「無線通信ネットワーク」は次のような任意の通信規格に準ずるネットワークを指しても良く、例えば、ＬＴＥ（Ｌｏｎｇ Ｔｅｒｍ Ｅｖｏｌｕｔｉｏｎ）、ＬＴＥ－Ａ（ＬＴＥ－Ａｄｖａｎｃｅｄ）、ＷＣＤＭＡ（登録商標）（Ｗｉｄｅｂａｎｄ Ｃｏｄｅ Ｄｉｖｉｓｉｏｎ Ｍｕｌｔｉｐｌｅ Ａｃｃｅｓｓ）、ＨＳＰＡ（Ｈｉｇｈ－Ｓｐｅｅｄ Ｐａｃｋｅｔ Ａｃｃｅｓｓ）などである。
また、通信システムにおける装置間の通信は任意の段階の通信プロトコルに従って行われても良く、例えば、次のような通信プロトコルを含んでも良いが、それらに限定されず、即ち、１Ｇ（ｇｅｎｅｒａｔｉｏｎ）、２Ｇ、２．５Ｇ、２．７５Ｇ、３Ｇ、４Ｇ、４．５Ｇ、５Ｇ、新無線（ＮＲ、Ｎｅｗ Ｒａｄｉｏ）など、及び／又は、その他の従来の又は将来開発される通信プロトコルである。
本発明の実施例では、用語「ネットワーク装置」は例えば、通信システムにおいて、端末装置を通信ネットワークに接続し、かつ該端末装置にサービスを提供する装置を指す。ネットワーク装置は次のようなものを含んでも良いが、それらに限定されず、即ち、基地局（ＢＳ、Ｂａｓｅ Ｓｔａｔｉｏｎ）、アクセスポイント（ＡＰ、ＡｃｃｅｓｓＰｏｉｎｔ）、送受信ポイント（ＴＲＰ、Ｔｒａｎｓｍｉｓｓｉｏｎ Ｒｅｃｅｐｔｉｏｎ Ｐｏｉｎｔ）、ブロードキャスト送信機、モバイル管理エンティティ（ＭＭＥ、Ｍｏｂｉｌｅ Ｍａｎａｇｅｍｅｎｔ Ｅｎｔｉｔｙ）、ネットワークゲートウェイ、サーバー、無線ネットワーク制御器（ＲＮＣ、Ｒａｄｉｏ Ｎｅｔｗｏｒｋ Ｃｏｎｔｒｏｌｌｅｒ）、基地局制御器（ＢＳＣ、Ｂａｓｅ Ｓｔａｔｉｏｎ Ｃｏｎｔｒｏｌｌｅｒ）などである。
そのうち、基地局は次のようなものを含んでも良いが、それらに限定されず、即ち、ノードＢ（ＮｏｄｅＢ又はＮＢ）、進化ノードＢ（ｅＮｏｄｅＢ又はｅＮＢ）、５Ｇ基地局（ｇＮＢ）などであり、さらにＲＲＨ（Ｒｅｍｏｔｅ Ｒａｄｉｏ Ｈｅａｄ）、ＲＲＵ（Ｒｅｍｏｔｅ Ｒａｄｉｏ Ｕｎｉｔ）、リレー（ｒｅｌａｙ）又は低パワーノード（例えば、ｆｅｍｔｏ、ｐｉｃｏなど）を含んでも良い。また、用語「基地局」はそれらの一部又はすべての機能を含んでも良く、各基地局は特定の地理的領域に対して通信カバレッジを提供できる。用語「セル」が指すのは、基地局及び／又はそのカバーする領域であっても良く、これは該用語のコンテキストによるものである。なお、「セル」と「基地局」という用語は、混乱が生じない限り交換可能である。
本発明の実施例では、用語「ユーザ装置」（ＵＥ、Ｕｓｅｒ Ｅｑｕｉｐｍｅｎｔ）又は「端末装置」（ＴＥ、Ｔｅｒｍｉｎａｌ Ｅｑｕｉｐｍｅｎｔ）は例えば、ネットワーク装置により通信ネットワークにアクセスし、かつネットワークからのサービスを受ける装置を指す。ユーザ装置は固定したもの又は移動するものであっても良く、また、移動ステーション（ＭＳ、Ｍｏｂｉｌｅ Ｓｔａｔｉｏｎ）、端末、加入者ステーション（ＳＳ、Ｓｕｂｓｃｒｉｂｅｒ Ｓｔａｔｉｏｎ）、アクセス端末（ＡＴ、ＡｃｃｅｓｓＴｅｒｍｉｎａｌ）、ステーションなどとも称される。
そのうち、ユーザ装置は次のようなものを含んでも良いが、それらに限定されず、例えば、セルラーフォン（Ｃｅｌｌｕｌａｒ Ｐｈｏｎｅ）、ＰＤＡ（Ｐｅｒｓｏｎａｌ Ｄｉｇｉｔａｌ Ａｓｓｉｓｔａｎｔ）、無線モデム、無線通信装置、キャリー装置、マシンタイプ通信装置、ラップトップコンピュータ、コードレス電話機、スマートフォン、スマートウォッチ、デジタルカメラなどである。
また、例えば、ＩｏＴ（Ｉｎｔｅｒｎｅｔ ｏｆ Ｔｈｉｎｇｓ）などのシナリオにおいて、ユーザ装置はさらに監視又は測定を行う機器又は装置であっても良く、例えば、次のようなものを含んでも良いが、それらに限定されず、即ち、マシンタイプ通信（ＭＴＣ、Ｍａｃｈｉｎｅ Ｔｙｐｅ Ｃｏｍｍｕｎｉｃａｔｉｏｎ）端末、車載通信端末、Ｄ２Ｄ（Ｄｅｖｉｃｅ ｔｏ Ｄｅｖｉｃｅ）端末、Ｍ２Ｍ（Ｍａｃｈｉｎｅ ｔｏ Ｍａｃｈｉｎｅ）端末などである。
さらに、「ネットワーク側」又は「ネットワーク装置側」という用語は、ネットワークの一方の側を指し、それは特定の基地局である場合もあれば、上記のように１つ又は複数のネットワーク装置を含む場合もある。「ユーザ側」又は「端末側」又は「端末装置側」という用語は、ユーザ又は端末の側を指し、特定のＵＥであっても良いし、上記のように１つ又は複数の端末装置を含んでも良い。
また、ＰＤＣＣＨの送信（ｔｒａｎｓｍｉｔｔｉｎｇ）又は受信（ｒｅｃｅｉｖｉｎｇ）は、ＰＤＣＣＨによりキャリーされる下りリンク制御情報の送信又は受信と理解されても良く、ＰＤＳＣＨの送信又は受信はＰＤＳＣＨによりキャリーされる下りリンクデータの送信又は受信と理解されても良い。
以下、例を通じて本発明の実施例におけるシナリオについて説明するが、本発明はこれに限定されない。
図３は本発明の実施例における通信システムを示す図であり、端末装置及びネットワーク装置を例にした場合を示している。図３に示すように、通信システム３００はネットワーク装置３０１及び端末装置３０２、３０３を含んでも良い。なお、便宜のため、図３では２つのみの端末装置及び１つのネットワーク装置を例にして説明を行うが、本発明の実施例はこれに限られない。
本発明の実施例において、ネットワーク装置３０１と端末装置３０２、３０３との間で従来の業務（サービス）又は将来実施可能な業務を行うことができる。これらの業務は例えば、ｅＭＢＢ（ｅｎｈａｎｃｅｄ Ｍｏｂｉｌｅ Ｂｒｏａｄｂａｎｄ）、ｍＭＴＣ（ｍａｓｓｉｖｅ Ｍａｃｈｉｎｅ Ｔｙｐｅ Ｃｏｍｍｕｎｉｃａｔｉｏｎ）、ＵＲＬＬＣ（Ｕｌｔｒａ－Ｒｅｌｉａｂｌｅ ａｎｄ Ｌｏｗ－Ｌａｔｅｎｃｙ Ｃｏｍｍｕｎｉｃａｔｉｏｎ）などを含むが、これらに限られない。
なお、図３では２つの端末装置３０２、３０３がすべてネットワーク装置３０１のカバレッジ内に位置することが示されているが、本発明はこれに限られない。２つの端末装置３０２、３０３は何れもネットワーク装置３０１のカバレッジ内に位置しなくても良く、あるいは、１つの端末装置３０２がネットワーク装置３０１のカバレッジ内に位置し、もう１つの端末装置３０３がネットワーク装置３０１のカバレッジ外に位置して良い。
以下、従来技術で如何にＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩを計算するか、及び端末装置が如何にランダムアクセスレスポンス（ＲＡＲ、Ｒａｎｄｏｍ Ａｃｃｅｓｓ Ｒｅｓｐｏｎｓｅ）を受信するかについて説明する。
今のところ、次のような公式１）を採用してＲＡ－ＲＮＴＩを計算する。
ＲＡ－ＲＮＴＩ＝１＋ｓ＿ｉｄ＋１４×ｔ＿ｉｄ＋１４×８０×ｆ＿ｉｄ＋１４×８０×８×ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ 公式１）
また、次のような公式２）を採用してＭＳＧＢ－ＲＮＴＩを計算する。
ＭＳＧＢ－ＲＮＴＩ＝１＋ｓ＿ｉｄ＋１４×ｔ＿ｉｄ＋１４×８０×ｆ＿ｉｄ＋１４×８０×８×ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ＋１４×８０×８×２ 公式２）
そのうち、ｓ＿ｉｄはＲＯ（即ち、ＰＲＡＣＨリソース）の１番目のＯＦＤＭ（Ｏｒｔｈｏｇｏｎａｌ Ｆｒｅｑｕｅｎｃｙ Ｄｉｖｉｓｉｏｎ Ｍｕｌｔｉｐｌｅｘｉｎｇ）シンボルの索引であり、０≦ｓ＿ｉｄ≦１３であり、ｔ＿ｉｄはＲＯの１番目的スロットの１つのシステムフレーム内の索引であり、０≦ｔ＿ｉｄ≦７９であり、ｆ＿ｉｄはＲＯの周波数領域での索引であり、０≦ｆ＿ｉｄ≦７であり、ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ標識はＰＲＡＣＨの送信の上りリンクキャリアのために用いられ、該上りリンクキャリアが正常上りリンクキャリア（Ｎｏｒｍａｌ Ｕｐｌｉｎｋ ｃａｒｒｉｅｒ、ＮＵＬ ｃａｒｒｉｅｒ）であるときに、ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ＝０であり、該上りリンクキャリアが補足上りリンクキャリア（Ｓｕｐｐｌｅｍｅｎｔａｒｙ Ｕｐｌｉｎｋ ｃａｒｒｉｅｒ、ＳＵＬ ｃａｒｒｉｅｒ）であるときに、ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ＝１である。
従来の標準（規格）では、ＲＮＴＩが１６ビットを有すると規定されており、ＲＮＴＩの割り当て状況は次の表１に示すとおりである。
Figure 0007613593000001
 ＰＲＡＣＨ送信のためのサブキャリア間隔が１２０ｋＨｚ以下のときに、スロット索引ｔ＿ｉｄがとり得る最大値は７９であり、上述の公式によれば、異なるスロットに位置するＲＯは異なるＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩに対応し、これによって、異なるＲＯの区別の目的を達成できる。
図４はサブキャリア間隔が１２０ｋＨｚのときに端末装置がＲＡＲを受信するプロセスを示す図である。図４に示すように、４ステップランダムアクセスプロセスを例とし、端末装置は物理下りリンク制御チャネル（ＰＤＣＣＨ）サーチスペース内でＲＡＲをスケジューリングした下りリンク制御情報（ＲＡＲ ＤＣＩと略称する）の受信を試みる。ＰＲＡＣＨ送信が１２０ｋＨｚのサブキャリア間隔を使用するとする。１つのシステムフレームが８０個のスロットを含み、これらのスロットにはスロット索引０～７９が割り当てられる。端末装置がＲＯ１でＰＲＡＣＨを送信するとする場合、端末装置はＲＯ１に対応するスロット索引ｔ＿ｉｄ＝７９に基づいてＲＡ－ＲＮＴＩを計算し、ＲＡＲウィンドウ内でＲＯ１についてのＲＡＲ ＤＣＩの受信を試みる。ＲＡＲウィンドウ内では、端末装置はＲＯ２についてのＲＡＲ ＤＣＩを受信する可能性があり、何故なら、ＲＯ２には他の端末装置送信のＰＲＡＣＨが存在する可能性があるからである。ＲＯ２のスロット索引１がＲＯ１のスロット索引７９とは異なり、両者の計算により得られるＲＡ－ＲＮＴＩは異なるので、端末装置はＲＯ２についてのＲＡＲを、自分へのＲＡＲと誤って見なすことができず、即ち、ＲＡ－ＲＮＴＩはＲＯ１とＲＯ２を区別できる。
しかし、サブキャリア間隔が１２０ｋＨｚよりも大きいときに、従来技術をそのまま採用すると、１つのシステムフレームに含まれるスロットについて順次索引を付けてｔ＿ｉｄを確定する場合、ｔ＿ｉｄの数値範囲は大幅に増加する。例えば、４８０ｋＨｚのサブキャリア間隔について、スロット索引は０≦ｔ＿ｉｄ≦３１９であり、９６０ｋＨｚのサブキャリア間隔について、スロット索引は０≦ｔ＿ｉｄ≦６３９である。公式１）を４８０ｋＨｚのサブキャリア間隔まで拡張した場合、即ち、公式１）における８０を３２０で置換した場合、４８０ｋＨｚのサブキャリア間隔について、１≦ＲＡ－ＲＮＴＩ≦７１６８０になり、公式１）を９６０ｋＨｚのサブキャリア間隔まで拡張した場合、即ち、公式１）における８０を６４０で置換した場合、９６０ｋＨｚのサブキャリア間隔について、１≦ＲＡ－ＲＮＴＩ≦１４３３６０になる。ＲＡ－ＲＮＴＩの数値範囲は１６ビットのＲＮＴＩが表し得る最大値６５５３５を超えている。同様に、ＭＳＧＢ－ＲＮＴＩの数値範囲も１６ビットのＲＮＴＩが表し得る最大値６５５３５を超えている。図５はサブキャリア間隔が９６０ｋＨｚのときに端末装置がＲＡＲを受信するプロセスを示す図であり、図５に示すように、依然として４ステップランダムアクセスプロセスを例とし、ＲＯ２及びＲＯ３について、そのｔ＿ｉｄはそれぞれ６３２及び６３９であり、計算されたＲＡ－ＲＮＴＩはすべて１６ビットのＲＮＴＩの数値範囲を超えている。端末装置が図中の位置でＲＡＲ ＤＣＩを受信したとする場合、従来技術によりＲＯ２及びＲＯ３について計算されたＲＡ－ＲＮＴＩが範囲を超えているので、端末装置はＲＯ２とＲＯ３の区別の目的を達成できない。
よって、ＲＯの所在するスロットが原因で、計算されたＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩが範囲を超えたときに、如何にＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩを確定するかは従来技術で解決できない問題である。また、複数のＲＯの所在するスロットが原因で、ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩが範囲を超えた場合、如何に上述の複数のＲＯを区別するかも従来技術で解決できない問題である。
上述の問題点のうちの少なくとも１つに鑑み、本発明の実施例では１つのシステムフレームに含まれるスロットに対して順次索引を付けてｔ＿ｉｄを確定するのでなく、１つのシステムフレーム内の少なくとも２つのスロットに対して同じ索引を付けてｔ＿ｉｄを確定し、又は、１つのシステムフレーム内の一部のみのスロットに対して順番号を付けてｔ＿ｉｄを確定し、即ち、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、又は、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
１つのシステムフレームにおけるスロット数がサブキャリア間隔と関連しているため、サブキャリア間隔が大きいほど、該スロット数が大きくなり、例えば、サブキャリア間隔が１２０ｋＨｚのときに、１つのシステムフレームにおけるスロット数が８０になり、サブキャリア間隔が４８０ｋＨｚのときに、１つのシステムフレームにおけるスロット数が３２０になり、サブキャリア間隔が９６０ｋＨｚのときに、１つのシステムフレームにおけるスロット数が６４０になるが、ここでは網羅的な列挙を省略する。以下、各実施例ではサブキャリア間隔が１２０ｋＨｚよりも大きいことを例にして説明を行うが、本発明の実施例はこれに限定されず、本発明はサブキャリア間隔が１２０ｋＨｚ以下のシナリオにも同様に適用できる。
以下、添付した図面を参照しながら本発明の様々な実施例について説明する。なお、これらの実施例は例示に過ぎず、本発明を限定するものではない。
＜第一側面の実施例＞
本発明の実施例ではランダムアクセス方法が提供され、端末装置側から説明が行われる。
図６は本発明の実施例におけるランダムアクセス方法を示す図であり、図６に示すように、該方法は以下の操作（ステップ）を含む。
６０１：端末装置がネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し；及び
６０２：該端末装置が該ネットワーク装置送信の下りリンク制御情報を検出し、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有する。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避けることができる。
幾つかの実施例において、６０１では、該第一メッセージは４ステップランダムアクセスプロセス中のＭｓｇ１又は２ステップランダムアクセスプロセス中のＭＳＧＡであっても良く、例えば、該第一メッセージはＭｓｇ１であり、該Ｍｓｇ１はランダムアクセスプリアンブルを含み、該Ｍｓｇ１はＰＲＡＣＨによりキャリーされ、又は該第一メッセージはＭＳＧＡであり、該ＭＳＧＡはランダムアクセスプリアンブル及びそれと関連付けられる上りリンクデータを含み、該ＭＳＧＡはＰＲＡＣＨ及び物理上りリンク共有チャネル（Ｐｈｙｓｉｃａｌ Ｕｐｌｉｎｋ Ｓｈａｒｅｄ Ｃｈａｎｎｅｌ、ＰＵＳＣＨ）によりキャリーされ、そのうち、ＰＲＡＣＨがＲＯ（該ＲＯはネットワーク装置側で設定され、具体的には従来技術を参照できる）上で送信されるので、以下の説明では、ランダムアクセスプリアンブルを送信するスロットはＲＯの所在するスロットと理解されても良い。
幾つかの実施例において、６０２では、端末装置は第一メッセージを送信した後に、特定の時間ウィンドウ（ＲＡＲ ｗｉｎｄｏｗ）内で該ネットワーク装置送信の下りリンク制御情報を検出でき、該ＤＣＩの検出は次のような同等の表現があり、例えば、ＤＣＩのモニタリング、ＤＣＩ受信の試み、ＤＣＩのブラインド検出であり、また、該ＤＣＩをキャリーするＰＤＣＣＨのモニタリング、該ＤＣＩをキャリーするＰＤＣＣＨのブラインド検出などであっても良く、該時間ウィンドウの長さは上位層により設定され、１０ｍｓであっても良く、１０ｍｓ以上であっても良く、例えば、４０ｍｓなどであっても良いが、本発明はこれに限定されない。
幾つかの実施例において、該ＤＣＩはランダムアクセスレスポンス（ＲＡＲ）を含む第二メッセージをスケジューリングするために用いられ、該第二メッセージは４ステップランダムアクセスプロセス中のＭｓｇ２又は２ステップランダムアクセスプロセス中のＭＳＧＢであっても良く、該第二メッセージは１つの又は複数の端末装置のＲＡＲをキャリーでき、該ＤＣＩはＤＣＩフォーマット１＿０であっても良く、該ＰＤＣＣＨによりスケジューリングされるＰＤＳＣＨ（ＲＡＲをキャリーする）の時間周波数域リソース割り当て、リソースマッピング方式などを含んでも良く、具体的には従来技術を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該端末装置が該ＤＣＩを検出することは、標識パラメータを使用して該標識パラメータによりスクランブルされるＤＣＩに対してデスクランブル（又はデコーディング）を行うことであり、デスクランブルが成功した場合、該第二メッセージに含まれるＲＡＲを継続して受信でき、該標識パラメータはＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩであっても良く、例えば、４ステップランダムアクセスプロセスでは、該標識パラメータはＲＡ－ＲＮＴＩであり、２ステップランダムアクセスプロセスでは、該標識パラメータはＭＳＧＢ－ＲＮＴＩである。
幾つかの実施例において、デスクランブルを行うために、６０２の前に、該方法はさらに次のこと（未図示）を含んでも良く、即ち、該端末装置は該標識パラメータを計算し、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有する。
幾つかの実施例において、公式３）又は４）を採用して標識パラメータを計算できる。ｔ＿ｍａｘがｔ＿ｉｄの最大値を表し、即ち、０≦ｔ＿ｉｄ≦ｔ＿ｍａｘであるとし、公式３）及び公式４）は以下のとおりである。
次のような公式３）を採用してＲＡ－ＲＮＴＩを計算する。
ＲＡ－ＲＮＴＩ＝１＋ｓ＿ｉｄ＋１４×ｔ＿ｉｄ＋１４×（ｔ＿ｍａｘ＋１）×ｆ＿ｉｄ＋１４×（ｔ＿ｍａｘ＋１）×８×ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ 公式３）
また、次のような公式４）を採用してＭＳＧＢ－ＲＮＴＩを計算する。
ＭＳＧＢ－ＲＮＴＩ＝１＋ｓ＿ｉｄ＋１４×ｔ＿ｉｄ＋１４×（ｔ＿ｍａｘ＋１）×ｆ＿ｉｄ＋１４×（ｔ＿ｍａｘ＋１）×８×ｕｌ＿ｃａｒｒｉｅｒ＿ｉｄ＋１４×（ｔ＿ｍａｘ＋１）×８×２ 公式４）
従来技術とは異なる点は、１つのシステムフレームに含まれるスロットについて順次索引を付けてｔ＿ｉｄを確定するのでなく、該第一索引の値にｔ＿ｉｄを与え、該標識パラメータを計算するためのパラメータは他のパラメータをさらに含んでも良く、具体的には公式３）及び公式４）を参照でき、ここではその詳しい説明を省略する。以下、該第一索引の数値範囲を説明する。
幾つかの実施例において、該第一索引の最小値が０であり、該第一索引の最大値が第一閾値以下であり、該第一索引値は非負の整数である。計算された標識パラメータの値が範囲を超えることを避けるために、第一索引確定時に、該第一閾値を使用して該第一索引の最大値を制限する必要があり、該第一閾値の値は次のことを満足する必要があり、即ち、該第一索引が該第一閾値に等しいときに、計算される標識パラメータが第二閾値に等しくなるようにさせることである。
幾つかの実施例において、該第二閾値は１６ビットが表し得る最大値（１６進数の数値ＦＦＦＦ（１０進数の６５５３５））を超えてはいけず、即ち、第二閾値は１６進数の数値ＦＦＦＦ以下である。オプションとして、公式１）及び２）に示すように、ＲＡ－ＲＮＴＩがとり得る最大値は１７９２０（１６進数の数値‘４６００’）であり、ＭＳＧＢ－ＲＮＴＩがとり得る最大値は３５８４０（１６進数の数値‘８Ｃ００’）であり、該第二閾値は従来のＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩの最大値（１６進数の数値４６００又は８Ｃ００）を超えてはいけない。オプションとして、表１に示すように、‘ＦＦＦＦ’及び‘ＦＦＦＥ’はそれぞれＳＩ－ＲＮＴＩ及びＰ－ＲＮＴＩの使用に割り当てられ、‘０００１’～‘ＦＦＦ２’はＲＡ－ＲＮＴＩ及びＭＳＧＢ－ＲＮＴＩを含むすべての他のＲＮＴＩの共同使用に割り当てされるので、該第二閾値はＦＦＦ２であっても良い。オプションとして、表１に示すように、‘ＦＦＦ３’～‘ＦＦＦＤ’は予備の目的で使用され、即ち、今のところ、使用されず、即ち、将来ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩの使用に割り当てられるので、該第二閾値はさらに、ＦＦＦ３乃至ＦＦＦＤのうちの任意の値であっても良い。以上、１６ビットを例にしてＲＮＴＩの有効な数値範囲を説明したが、本発明の実施例はこれに限定されない。ＲＮＴＩが１６ビット未満又は以上のビットにより表されるときに、該第一閾値及び第二閾値の値も変わり、例えば、ＲＮＴＩが２０ビットを用いて表されるときに、該第二閾値は２０ビットが表し得る最大値（１６進数の数値ＦＦＦＦＦ）を超えることができず、即ち、第二閾値は１６進数の数値ＦＦＦＦＦ以下であるが、ここでは網羅的な列挙を省略する。
例えば、システムが２ステップランダムアクセスプロセス及び４ステップランダムアクセスプロセスを同時にサポートするときに、該第一索引の値は、ＲＡ－ＲＮＴＩ及びＭＳＧＢ－ＲＮＴＩの最大値がすべて第二閾値以下になるようにさせる必要がある。上述の公式３）及び４）から分かるように、ＭＳＧＢ－ＲＮＴＩを計算するパラメータは偏移量（オフセット）をさらに含み、これによって、その数値範囲がＲＡ－ＲＮＴＩの数値範囲と重畳（オーバーラップ）することを回避でき、該偏移量はＲＡ－ＲＮＴＩのすべての可能な値のうちの最大値に等しい。該ＭＳＧＢ－ＲＮＴＩの最大値はＲＡ－ＲＮＴＩの最大値より大きい。よって、ＭＳＧＢ－ＲＮＴＩの最大値が第二閾値以下になるようにさせれば良い。ｔ＿ｍａｘがｔ＿ｉｄの最大値を表し、即ち、０≦ｔ＿ｉｄ≦ｔ＿ｍａｘであるとする。公式３）及び公式４）に基づいてＲＡ－ＲＮＴＩ及びＭＳＧＢ－ＲＮＴＩを計算するとする。ｔ＿ｉｄ＝ｔ＿ｍａｘのときに、ＭＳＧＢ－ＲＮＴＩの最大値は４４８×（ｔ＿ｍａｘ＋１）に等しい。該最大値は第二閾値ｒｎｔｉ＿ｍａｘ以下になる必要があり、即ち、４４８×（ｔ＿ｍａｘ＋１）≦ｒｎｔｉ＿ｍａｘである。今のところ、ＭＳＧＢ－ＲＮＴＩがとり得る最大値は‘８Ｃ００’である。例えば、ｒｎｔｉ＿ｍａｘ＝‘８Ｃ００’のときに、該第一閾値は７９に等しく、第一索引の最大値はｔ＿ｍａｘ≦７９である。例えば、ＭＳＧＢ－ＲＮＴＩがとり得る最大値が従来技術で達し得る数値範囲を超えることを許可しても良く、例えば、ｒｎｔｉ＿ｍａｘ＝‘ＦＦＦ２’のときに、第一閾値は１４５に等しく、第一索引の最大値はｔ＿ｍａｘ≦１４５であるが、ここでは網羅的な記載を省略する。
例えば、システムが４ステップランダムアクセスプロセスのみをサポートし、２ステップランダムアクセスプロセスをサポートしないときに、第一索引の最大値は、ＲＡ－ＲＮＴＩの最大値が第二閾値以下になるようにさせれば良い。ｔ＿ｉｄ＝ｔ＿ｍａｘのときに、ＲＡ－ＲＮＴＩの最大値は２２４×（ｔ＿ｍａｘ＋１）に等しい。該最大値は第二閾値ｒｎｔｉ＿ｍａｘ以下になる必要があり、即ち、２２４×（ｔ＿ｍａｘ＋１）≦ｒｎｔｉ＿ｍａｘであり、今のところ、ＲＡ－ＲＮＴＩがとり得る最大値は‘４６００’である。例えば、ｒｎｔｉ＿ｍａｘ＝‘４６００’のときに、該第一閾値は７９に等しく、第一索引の最大値はｔ＿ｍａｘ≦７９である。例えば、ＲＡ－ＲＮＴＩの最大値が従来技術で達し得る数値範囲を超えることを許可しても良く、例えば、ｒｎｔｉ＿ｍａｘ＝‘ＦＦＦ２’のときに、第一閾値は２９１に等しく、第一索引の最大値はｔ＿ｍａｘ≦２９１である。ここでは網羅的な記載を省略する。システムが２ステップランダムアクセスプロセスのみをサポートし、４ステップランダムアクセスプロセスをサポートしないときに、該第一索引の最大値の数値範囲は前述の、２ステップランダムアクセスプロセス及び４ステップランダムアクセスプロセスを同時にサポートする場合の第一索引の最大値の数値範囲と同様であり、ここではその詳しい説明を省略する。
これにより、上述の第一閾値及び第二閾値を設定することで、標識パラメータが有効な数値範囲を超えることを回避できる。
以上、該第一索引の数値範囲を説明したが、幾つかの実施例において、１つのシステムフレーム内の全部のスロット又は一部のスロットは該第一索引を有し、即ち、該システムフレーム内で第一索引を有するスロット数は該システムフレームに含まれるスロット数以下である。以下、如何にシステムフレーム内の一部又は全部のスロットの第一索引を確定するかを説明する。
幾つかの実施例において、１つのシステムフレームは第一索引を有する第一スロット及び／又は第一索引を有しない第二スロットを含む。そのうち、第一索引を有しない第二スロットはＰＲＡＣＨの送信に用いることができないように制限され、第一索引を有する第一スロットはＰＲＡＣＨの送信に用いることができ、言い換えれば、ＲＯは第一スロットにのみ位置でき、第二スロットに位置できず、即ち、該第一メッセージは該第二スロットで送信されず、該第一メッセージは該第一スロットで送信される。
例えば、１つのシステムフレームは第一スロットのみを含んでも良く、即ち、１つのシステムフレーム内の各スロットはその対応する第一索引を有し、つまり、第一索引を有するスロット数はシステムフレームに含まれるスロット数に等しい。例えば、１つのシステムフレーム内ですべてのスロットは第一索引を有する必要がなく、幾つかのスロットは第一索引がマッピングされなくも良く、又は第一索引を有しなくも良く、言い換えれば、１つのシステムフレームは第一スロット及び第二スロットの両方を含んでも良く、即ち、１つのシステムフレーム内で一部のみのスロットがその対応する第一索引を有し、つまり、第一索引を有するスロット数はシステムフレームに含まれるスロット数よりも小さい。本発明はスロットと第一索引のマッピング方式について限定しない。以下、例を挙げて説明する。
幾つかの実施例において、１つのシステムフレームは第一スロットのみを含んでも良く、即ち、１つのシステムフレーム内の各スロットはその対応する第一索引を有し、かつ少なくとも２つのスロットの第一索引が同じであり、つまり、すべてのスロットは唯一の第一索引を有するのではない。例えば、同じ第一索引を有するスロットは時間領域で隣接し、又は同じ第一索引を有するスロットの間には第一数量個のスロットがあり、そのうち、異なる第一索引に対応するスロットの数は同じであり又は異なる。同じ該第一索引を有するスロット数及び／又は該第一数量は次のもののうちの少なくとも１つに基づいて確定されても良く、即ち、該第一閾値、該システムフレームに含まれるスロット数、及び該第一索引の最大値である。
例えば、サブキャリア間隔が１２０ｋＨｚよりも大きいときに、サブキャリア間隔が９６０ｋＨｚに等しいことを例とし、１つのシステムフレームに含まれるスロット数は６４０であり、前述の第一閾値及び第二閾値の数値範囲の制限を受け、標識パラメータの値が範囲を超えないように保証するために、第一索引の数値範囲が０～７９であり、異なる第一索引に対応するスロット数が同じであるとし、図７及び図８は１つのシステムフレーム内の２種類の第一索引を示す図である。図７に示すように、同じ第一索引を有するスロットは時間領域で隣接し、同じ第一索引を有するスロット数は８であり（６４０及び７９に基づいて確定される）、即ち、各隣接する８つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。図８に示すように、同じ第一索引を有するスロットの間には８０個のスロットがあり、同じ第一索引を有するスロット数は８であり（６４０及び７９に基づいて確定される）、即ち、第一索引０～７９は連続した８０個のスロットに対応し、１つのシステムフレームは第一索引０～７９を単位して重複する。第一索引の数値範囲が０～１４５であり、異なる第一索引に対応するスロット数が完全に同じではないとする。図９Ａ－図９Ｂ及び図１０は１つのシステムフレーム内の３種類の第一索引を示す図である。図９Ａに示すように、同じ第一索引を有する隣接するスロット数は４であり、即ち、各隣接する４つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。第一索引が１４５に達した後に、再び０から開始し、最後の５６個のスロットの第一索引は０から１３であり、各第一索引は連続して４回重複する。図９Ｂに示すように、図９Ａとは異なる点は、最後の５６個のスロット索引は０から５５である。図１０に示すように、同じ第一索引を有するスロットの間には１４６個のスロットがり、即ち、第一索引０～１４５は連続した１４６個のスロットに対応し、１つのシステムフレームは第一索引０～１４５を単位とて重複し、最後の５６個のスロットの第一索引は０から５５である。図９Ａ－９Ｂ及び図１０に示すように、同じ第一索引を有するスロット数は完全に同じではなく、例えば、図９Ａに示すように、第一索引０及び１（又は２～１３のうちの任意の１つ）に対応するスロット数はすべて８であり、索引１４及び１５（又は１６～１４５のうちの任意の１つ）に対応するスロット数はすべて４である。図９Ｂ及び１０に示すように、第一索引０のスロット数は５であり、第一索引１（２～５５）のスロット数も５であるが、第一索引５６のスロット数は４である。
図１１Ａ、図１１Ｂ及び図１２はサブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。１つのシステムフレームに含まれるスロット数は３２０であり、前述の第一閾値及び第二閾値の数値範囲の制限を受け、標識パラメータの値が範囲を超えないように保証するために、図１１Ａに示すように、第一索引の数値範囲は０～７９であり、異なる第一索引に対応するスロット数は同じであり、同じ第一索引を有するスロットは時間領域で隣接し、同じ第一索引を有するスロット数は４であり（３２０及び７９に基づいて確定される）、即ち、各隣接する４つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。図１１Ｂに示すように、第一索引の数値範囲は０～３９であり、異なる第一索引に対応するスロット数は同じであり、同じ第一索引を有するスロットは時間領域で隣接し、同じ第一索引を有するスロット数は８であり（３２０及び３９に基づいて確定される）、即ち、各隣接する８つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。図１２に示すように、第一索引の数値範囲は０～１４５であり、異なる第一索引に対応するスロット数は完全に同じではなく、同じ第一索引を有する隣接ロット数は２であり、即ち、各隣接する２つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。このようにすると、第一索引が１４５に達した後に、再び０から開始し、最後の２８個のスロットの第一索引は０から２７であり、第一索引０及び１（又は２～２７のつちの任意の１つ）に対応するロット数はすべて３であり、索引２８及び２９（又は３０～１４５のうちの任意の１つ）に対応するスロット数はすべて２である。
上述の実施例において、異なる第一索引に対応するスロット数が同じであるときに、ＰＲＡＣＨスロットの衝突の公平性を確保できる。
幾つかの実施例において、１つのシステムフレーム内の各スロットはその対応する第一索引を有するのではなく、即ち、１つのシステムフレームは第一索引を有する第一スロット及び第一索引を有しない第二スロットを含み、第一索引を有するスロット数はシステムフレームに含まれるスロット数よりも小さく、例えば、同じ第一索引を有するスロットは時間領域で隣接し、又は同じ第一索引を有するスロットの間には第一数量個のスロットがあり、そのうち、異なる第一索引に対応するスロットの数は同じであり又は異なる。同じ該第一索引を有するスロット数及び／又は該第一数量の確定方式は前述と同様であり、ここではその詳しい説明を省略する。
例えば、サブキャリア間隔が１２０ｋＨｚよりも大きいときに、サブキャリア間隔が９６０ｋＨｚであることを例とし、１つのシステムフレームに含まれるスロット数は６４０であり、前述の第一閾値及び第二閾値の数値範囲の制限を受け、標識パラメータの値が範囲を超えないように保証するために、第一索引の数値範囲が０～１４５であるとし、図１３Ａ及び図１３Ｂは１つのシステムフレームの２種類の第一索引を示す図である。図１３Ａに示すように、同じ第一索引を有するスロット数は４（６４０及び１４５に基づいて確定される）、即ち、各隣接する４つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。第一索引が１４５に達した後に、最後の５６個のスロットは第二スロットであり、即ち、第一索引を有しないスロットである。図１３Ｂに示すように、図１３Ａとは異なる点は、該５６個の第二スロットがシステムフレームの前の５６個のスロットに位置することにある。以上は例示に過ぎず、本発明の実施例は該第二スロットのシステムフレーム内の具体的な位置について限定しない。
これにより、第二スロットを設定することで、さらに各第一索引がすべて対応して同じ数のスロットを有するようにさせることができるため、ＰＲＡＣＨスロットの衝突の公平性を確保でき、また、時分割デュプレックスＴＤＤの設定が通常Ｄ、Ｄ…Ｄ、Ｆ、Ｆ、…Ｆ、Ｕ、Ｕ…Ｕの形式（Ｄ：下りリンク；Ｆ：柔軟；Ｕ：上りリンク）であり、即ち、システムフレームにおいて前のスロットに位置するシンボルは通常下りリンクと設定される。図１３Ｂにおける第一索引の配列方式はＴＤＤ設定にマッチでき、即ち、１つのシステムフレーム内で前の位置のスロットを第二スロットと設定することで、ある程度で、ＰＲＡＣＨスロットが下りリンクスロットを避けるようにさせることができるため、ＰＲＡＣＨの正常な送信を保証できる。
図１４はサブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。１つのシステムフレームに含まれるスロット数は３２０であり、前述の第一閾値及び第二閾値の数値範囲の制限を受け、標識パラメータの値が範囲を超えないように保証するために、図１４に示すように、第一索引の数値範囲は０～１４５であり、同じ第一索引を有するスロット数は２であり（３２０及び１４５に基づいて確定される）、即ち、各隣接する２つのスロットは同じ第一索引を有し、第一索引は時間逓増方向に沿って小から大へと配列される。第一索引が１４５に達した後に、最後の２８個のスロットは第二スロットであり、即ち、第一索引を有しないスロットである。以上は例示に過ぎず、該２８個の第二スロットはさらに他のスロット位置に所在しても良く、本発明の実施例はこれに限定されない。
これにより、システムフレーム内の複数のスロットが同じ第一索引を有するようにさせることで（例えば、サブキャリア間隔が１２０ｋＨｚよりも大きいシナリオの場合）、できるだけ、多くのスロットがＰＲＡＣＨの送信に用いられ得るようにさせることができる。上述の例示は本発明の実施例を限定せず、該第一索引のシステムフレーム内の他の配列方式も同様に本発明の実施例に適用できる。
幾つかの実施例において、１つのシステムフレーム内の複数のスロットが同じ第一索引を有する場合、ＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩは１つのシステムフレームにおいて同じ第一索引を有する複数のスロットを区別できない。１つのシステムフレーム内で同じ第一索引を有する複数のスロットを区別するために、ランダムアクセスの後続のプロセスにおいて競合解決（ｃｏｎｔｅｎｔｉｏｎ ｒｅｓｏｌｕｔｉｏｎ）により区別でき、又は、第二索引を導入することで同じ第一索引を有する複数のスロットを区別できる。以下、それぞれ説明する。
幾つかの実施例において、競合解決プロセスと併せて同じ第一索引を有する複数のスロットを区別でき、該方法はさらに次のことを含み、即ち、該端末装置はネットワーク装置に第三メッセージを送信し、該ネットワーク装置送信の第四メッセージを受信し、該第四メッセージをキャリーするＰＤＣＣＨは競合解決標識によりスクランブルされ、又は、該第四メッセージには競合解決標識が含まれ、該競合解決標識は同じ第一索引を有する複数のスロットを区別するために用いられ得る。例えば、４ステップランダムアクセスプロセスでは、該端末装置はＭｓｇ３において自身の唯一の標識、例えば、Ｃ－ＲＮＴＩ又は端末装置競合解決標識（ＵＥ Ｃｏｎｔｅｎｔｉｏｎ Ｒｅｓｏｌｕｔｉｏｎ Ｉｄｅｎｔｉｔｙ）をキャリーでき、ネットワーク装置は衝突解決メカニズムでＭｓｇ４において該唯一の標識をキャリーすることで、競合に成功したの端末装置を指示できる。例えば、ネットワーク装置はＣ－ＲＮＴＩを用いてＰＤＣＣＨをスクランブルでき、又はネットワーク装置は下りリンク共有チャネルにおける媒体アクセス制御層制御エレメント（ＭＡＣ ＣＥ）において該競合解決標識をキャリーでき、端末装置は該ＰＤＣＣＨを検出し、Ｃ－ＲＮＴＩを用いてＰＤＣＣＨをデスクランブルし、及び／又は、Ｍｓｇ４においてキャリーされる競合解決標識がその自身の競合解決標識と同じであるかを判断することで、該端末装置が成功裏にランダムアクセスを完了したかを判断できる。その処理の原理は、従来技術で複数の装置が同じＲＯ上で同じｐｒｅａｍｂｌｅを送信し、端末装置がＲＡ－ＲＮＴＩに基づいてネットワーク装置送信のＲＡＲが自身へのＲＡＲであるかを区別できないときに、端末装置がＭｓｇ３及びＭｓｇ４のプロセスと併せてそれが成功裏にランダムアクセスを完了したかを確定する必要がある場合の原理と同様であり、ここではその詳しい説明を省略する。
幾つかの実施例において、第二索引と併せて１つのシステムフレーム内の同じ第一索引を有する複数のスロットを区別でき、該方法はさらに次のこと（未図示）を含む。
該端末装置は該ネットワーク装置送信の第二索引指示用の第二指示情報を受信し、該第二索引は同じ該第一索引を有する各スロットを区別するために用いられ、該第二索引は１つのスロットの、同じ第一索引を有する複数のスロットにおける位置を表し、そのうち、同じ該第一索引を有する異なるスロットの該第二索引は異なる。
理解しやすくするために、該第一索引はグローバル索引と見なすことができ、即ち、１つのシステムフレーム内のスロットの索引であり、該第二索引はローカル索引と見なすことができ、即ち、同じ第一索引を有するスロット内の索引であり、又は、同じ第一索引を有するスロットを１つの組と見なすと言って良く、異なる組内のスロットに対応する第一索引は異なり、即ち、該第一索引は組分け索引と見なすことでき、同じ第一索引を有するスロットの所在する組索引を表し、該第二索引は組内索引と見なすことでき、スロットのその組内の索引を表す。よって、該第二索引によって同じ第一索引を有するスロットを区別でき、即ち、該第一索引と第二索引の組み合わせによって１つのスロットの１つのシステムフレーム内の位置を唯一に標識できる。これにより、スクランブル用の識別パラメータが数値範囲を超えることを避け、かつランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
幾つかの実施例において、該第二指示情報のビット数（Ｎ）は同じ該第一索引を有するスロット数Ｍに関連しており、逆に、前述の同じ第一索引を有するスロット数Ｍ及び／又は前述の第一数量Ｐも第二指示情報のビット数に関連しても良い。そのうち、Ｍ＝２Ｎ、Ｐ＝ｔ＿ｍａｘ＋１であり、ｔ＿ｍａｘはＭに関連しても良く、即ち、次のような方式に従って１つのシステムフレーム内の第一索引を配列でき、即ち、１つのシステムフレーム内で、スロットの第一索引はＭ個の０、Ｍ個の１、．．．、Ｍ個のｔ＿ｍａｘを含み（Ｍ個の同じスロットは隣接しても良く、又は固定間隔スロットＰを有しても良く、又は他の方式で分布しても良く、本実施例はこれに限定されない）、ｔ＿ｍａｘの値は、ｔ＿ｍａｘが第一閾値ｔ＿ｂｄに等しくなるまで、又は、（ｔ＿ｍａｘ＋１）×Ｍが１つのシステムフレームに含まれるスロット数に等しいということを満足するまで、０から逓増する。これによって、１つのシステムフレーム内で、できるだけ多くのスロットに第一索引を割り当てることができ、かつできるだけ標識パラメータの数値範囲を最小化できる。

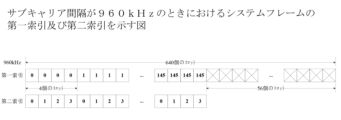

図１５及び１６はサブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。図１５に示すように、該第一索引の配列方式は図７と同じであり、図１６に示すように、該第一索引の配列方式は図８と同じであり、ここでは重複説明を省略する。６４０個のスロットを８０個の組に分けると見なしても良く、各組の索引は０～７９（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なしても良く、例えば、第一索引が０の８つのスロットについて、各スロットに割り当てられる第二索引は０～７であり、即ち、３ビットの第二指示情報を必要とする。図１５の場合、８つの連続した９６０ｋＨｚのスロットは１つの１２０ｋＨｚのスロットに等しいので、該第二索引も１つの１２０ｋＨｚスロット内の或る９６０ｋＨｚスロットを指示すると見なすことができる。逆に、第二指示情報のビット数が３のときに、前述の方式に従って第一索引を確定する配列方式は図１５又は１６に示すとおりであっても良いといっても良いが、本実施例はこれに限定されない。
図１７はサブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。図１７に示すように、該第一索引の配列方式は図１３Ａと同じであり、ここでは重複説明を省略する。６４０個のスロットを１４６個の組に分けると見なしても良く、各組の索引は０～１４５（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なすことでき、例えば、第一索引が０の４つのスロットについて、各スロットに割り当てられる第二索引は０～３であり、即ち、２ビットの第二指示情報を必要とする。逆に、第二指示情報のビット数が２のときに、前述の方式で第一索引を確定する配列方式は図１７に示すとおりであってもよいといっても良いが、本実施例はこれに限定されない。図１７に示すように、該システムフレームの最後の５６個のスロットは第一索引を有しない第二スロットである。
図１８はサブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。図１８に示すように、該システムフレームの最後の３４８個のスロットは第一索引を有しない第二スロットであり、即ち、２９２個のみの第一スロットが組み分けに参与すると見なしても良く、２９２個のスロットを１４６個の組に分け、各組の索引は０～１４５（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なすことができ、例えば、第一索引が０の２つのスロットについて、各スロットに割り当てられる第二索引は０～１であり、即ち、１ビットの第二指示情報を必要とする。逆に、第二指示情報のビット数が１のときに、前述の方式で第一索引を確定する配列方式は図１８に示すとおりであっても良いといっても良いが、本実施例はこれに限定されない。
図１９乃至図２１はサブキャリア間隔が４８０ｋＨｚのときにおけるシステムフレームの第一索引及び第二索引を示す図である。図１９に示すように、該第一索引の配列方式は図１１Ａと同じであり、ここでは重複説明を省略する。３２０個のスロットを４０個の組に分けると見なしても良く、各組の索引は０～３９（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なしても良く、例えば、第一索引が０の８個のスロットについて、各スロットに割り当てられる第二索引は０～７であり、即ち、３ビットの第二指示情報を必要とする。逆に、第二指示情報のビット数が３のときに、前述の方式に従って第一索引を確定する配列方式は図１９に示すとおりであっても良いといっても良いが、本実施例はこれに限定されない。図２０に示すように、該第一索引の配列方式は図１１Ｂと同じであり、ここでは重複説明を省略する。３２０個のスロットを８０個の組に分けると見なしても良く、各組の索引は０～７９（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なすことができ、例えば、第一索引が０の４つのスロットについて、各スロットに割り当てられる第二索引は０～３であり、即ち、２ビットの第二指示情報を必要とする。逆に、第二指示情報のビット数が２のときに、前述の方式に従って第一索引を確定する配列方式は図２０に示すとおりであっても良いといっても良いが、本実施例はこれに限定されない。図２１に示すように、該第一索引の配列方式は図１４と同じであり、ここでは重複説明を省略する。３２０個のスロットを１４６個の組に分けると見なしても良く、各組の索引は０～１４５（第一索引）であり、該第二索引は１つの組における各スロットの索引と見なすことができ、例えば、第一索引が０の２つのスロットについて、各スロットに割り当てられる第二索引は０～１であり、即ち、１ビットの第二指示情報を必要とする。逆に、第二指示情報のビット数が１のときに、、前述の方式で第一索引を確定する配列方式は図２１に示すとおりであっても良いといっても良いが、本実施例はこれに限定されない。図２１に示すように、該システムフレームの最後の２８個スロットは第一索引を有しない第二スロットである。
なお、上述のシステムフレーム内のスロットに対して組分けが行われ、第一索引が組索引を表すなどの説明は理解しやすくするためのものであり、本発明の実施例はシステムフレーム内のスロットに対しての実際の組分けに限定されない。
幾つかの実施例において、該第二指示情報は６０２での下りリンク制御情報によりキャリーされても良く、又は６０２での第二メッセージによりキャリーされても良く、又は復調参照信号によりキャリーされても良い。例えば、ＤＣＩ中のＮ個のビットを用いて該第二指示情報を表し、又は該第二メッセージのランダムアクセスレスポンス中のＮ個のビットを用いて該第二指示情報を表し、又は該第二メッセージをキャリーする媒体アクセス制御サブヘッダー（ＭＡＣ ｓｕｂｈｅａｄｅｒ）中のＮ個のビットを用いて該第二指示情報を表し、又は２Ｎ個の復調参照信号のうちの１つを送信することで該第二指示情報を表しても良いが、本発明の実施例はこれらに限定されない。
復調参照信号（ＤＭ－ＲＳ、Ｄｅｍｏｄｕｌａｔｉｏｎ Ｒｅｆｅｒｅｎｃｅ Ｓｉｇｎａｌ）はＤＣＩのＤＭ－ＲＳ又はＰＤＳＣＨのＤＭ－ＲＳであっても良い。可用のＤＭ－ＲＳシーケンス（ＤＭ－ＲＳ ｓｅｑｕｅｎｃｅ）数が２Ｎであるとする。端末装置は受信したＤＭ－ＲＳシーケンスに対して検出を行う。受信したのＤＭ－ＲＳシーケンスが２Ｎ個のＤＭ－ＲＳシーケンスのうちのどのシーケンスであるかを識別することで、Ｎビットの情報を得ることができる。実際には、ＤＭ－ＲＳを使用してＮビットの情報をキャリーすることに相当する。
幾つかの実施例において、さらに第一指示情報と併せて異なるシステムフレーム内の同じ第一索引を有する複数のスロットを区別できる。前述のように、６０２でのＤＣＩの検出時間ウィンドウの最大値は１０ｍｓよりも大きくなっても良く、これによって、異なるシステムフレーム内で第一メッセージを送信する異なる端末装置の検出時間ウィンドウが重畳（オーバーラップ）するようになり、また、標識パラメータも同じである可能性があり、よって、異なるシステムフレーム内の同じ第一索引を有するスロットを区別する必要があり、即ち、第一指示情報と併せて第二メッセージ中のＲＡＲがどの端末装置に属するかを判断することで、異なるＲＯを区別できる。
幾つかの実施例において、該方法はさらに次のこと（未図示）を含み、即ち、該端末装置は該ネットワーク装置送信の第一指示情報を受信し、該第一指示情報は該システムフレームのフレーム番号の最低（最小）の所定数量Ｌ個のビットを指示するために用いられ、例えば、Ｌは２に等しいが、本発明の実施例はこれに限定されない。
幾つかの実施例において、該第一指示情報は６０２での下りリンク制御情報によりキャリーされても良く、又は６０２での第二メッセージによりキャリーされても良く、又は復調参照信号によりキャリーされても良い。例えば、ＤＣＩ中のＬ個のビットを使用して該第一指示情報を表し、又は該第二メッセージのランダムアクセスレスポンス中のＬ個のビットを使用して該第一指示情報を表し、又は該第二メッセージをキャリーする媒体アクセス制御サブヘッダー（ＭＡＣ ｓｕｂｈｅａｄｅｒ）中のＬ個のビットを使用して該第一指示情報を表し、又は２Ｌ個の復調参照信号のうちの１つを送信することで該第一指示情報を表しても良いが、本発明の実施例はこれらに限定されない。
幾つかの実施例において、該第一指示情報は第一索引と組み合わせられても良く、又は第一索引及び第二索引と組み合わせて異なるシステムフレーム内の同じ第一索引を有する複数のスロットを区別できる。例えば、第一指示情報及び第二指示情報がともにＤＣＩによりキャリーされるときに、該Ｎ個のビット及びＬ個のビットは独立した２つのフィールドであっても良く、同じフィールドであっても良いが、本発明の実施例はこれについて限定しない。
上述の方法では、例えば、図７乃至図２１に示すシステムフレーム内のスロットの第一索引の割り当ては静的であり、即ち、或る種類のｎｕｍｅｒｏｌｏｇｙについて固定不変であり、システムにより事前設定又は定義されるものであり、ＲＯが第一スロットに所在するときに、該第一スロットに対応する第一索引を使用して標識パラメータを計算し、オプションとして、該方法はさらに次のこと（未図示）を含み、即ち、端末装置はネットワーク装置設定のランダムアクセス機会に基づいて該第一スロットの位置を確定でき、即ち、第一索引の割り当てはＰＲＡＣＨの設定に依存し、該第一索引の割り当てはＰＲＡＣＨの設定の変更に伴って変わり得る。
幾つかの実施例において、ネットワーク装置がＰＲＡＣＨ設定を完了した後に、１つのシステムフレーム内のＲＯの所在するスロットは確定されている（具体的には従来技術を参照できる）。よって、ＲＯの所在するスロットのために第一索引を割り当てることができ、即ち、第一索引はＰＲＡＣＨ機会の所在するスロットにのみ割り当てられ、他のスロットに割り当てられることがない。ネットワーク装置がＰＲＡＣＨリソースに対して再設定した場合、システムフレーム内の第一索引の割り当てもそれに伴って変化し、例えば、該ＰＲＡＣＨ設定と第一索引割り当てとの間に対応関係がある。或る種類のＰＲＡＣＨについて１を設定し、その対応する第一索引割り当ては１であり、或る種類のＰＲＡＣＨについて２を設定し、その対応する第一索引割り当ては２であり、他はこれに基づいて類推できる。１つのシステムフレーム内でＲＯと設定されるスロット（又はＰＲＡＣＨスロット）の数が１つのシステムフレームに含まれるスロット数よりも遥かに小さいため、第一索引の数値範囲は大幅に減少し、又は、１つのシステムフレーム内の同じ第一索引を有するスロット数が大幅に減少するといって良く、よって、１つのシステムフレーム内で同じ第一索引を有するスロット数が依然として２以上の場合でも、該第二指示情報に必要なビットオーバーヘッドも減少し得る。
なお、上述の図６は本発明の実施例を例示に説明するためのものであるが、本発明はこれに限定されず。例えば、各操作間の実行順序を適切に調整したり、幾つかの操作を増減したりすることができる。当業者は上述の図６の記載に限らず、上述の内容に対して適切な変形などを行うことができる。
上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、上述の各実施例をもとに適切な変形を行っても良い。例えば、単独で上述の各実施例を使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
＜第二側面の実施例＞
本発明の実施例ではランダムアクセス方法が提供され、端末装置側から説明が行われ、また、第一側面の実施例と同じ内容が省略される。第一側面の実施例とは異なる点は、１つのシステムフレーム内で、一部のみのスロットが第一索引を有し、かつ第一索引を有するスロットのうち、異なるスロットが異なる第一索引に対応することにある。
図２２は本実施例におけるランダムアクセス方法を示す図である。図２２に示すように、該方法は以下の操作を含む。
２２０１：端末装置がネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し；及び
２２０２：該端末装置が該ネットワーク装置送信の下りリンク制御情報を検出し、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、２２０１及び２２０２の実施方式は第一側面の実施例における６０１－６０２と同様であるため、重複説明は省略される。異なる点は、システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なることにあり、即ち、１つのシステムフレームには第一索引を有する第一スロット及び第一索引を有しない第二スロットが含まれる。そのうち、第一索引を有しない第二スロットはＰＲＡＣＨの送信に用いることができないように制限され、第一索引を有する第一スロットはＰＲＡＣＨの送信に用いることができ、言い換えれば、ＲＯは第一スロットにのみ位置でき、第二スロットに位置できず、即ち、該第一メッセージは該第二スロットで送信することができず、該第一メッセージは該第一スロットで送信することができる。
幾つかの実施例において、該第一索引を有するスロット数は該第一閾値以下であり、該第一閾値の確定方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該第一索引を有するスロット（以下、第一スロットと称する）は時間領域で隣接し（連続したもの）、又は１つのシステムフレーム内に均一分布している（即ち、距離が最も近い２つの第一スロットの間には第二数量個のスロットがある）。以上は例示に過ぎず、本発明の実施例では該第一スロットがシステムフレーム内で如何に分布しているかについて限定しない。
図２３乃至図２５はサブキャリア間隔が９６０ｋＨｚのときにおけるシステムフレームの第一索引を示す図である。１つのシステムフレームに含まれるスロット数は６４０であり、前述の第一閾値及び第二閾値の数値範囲の制限を受け、標識パラメータの値が範囲を超えないように保証するために、図２３に示すように、第一索引の数値範囲は０～７９であり、第一索引を有するスロット数は８０であり、この８０個の第一スロットはシステムフレーム内で均一分散（分布）している（即ち、距離が最も近い２つの第一スロットの間には７つのスロットがある）。図２４に示すように、第一索引の数値範囲が０～７９であり、第一索引を有するスロット数は８０個であり、この８０個の第一スロット時間領域は隣接し、即ち、該システムフレームの最後の８０個の連続したスロットに対応する。図２５に示すように、第一索引の数値範囲は０～１４５であり、第一索引を有するスロット数は１４６であり、最後の５６個のスロットは第一索引を有せず、この１４６個の第一スロットはシステムフレームの前の５８４個のスロット内に均一分散している（即ち、距離が最も近い２つの第一スロットの間には３つのスロットがある）。なお、本発明の実施例ではこれに限定されない。
幾つかの実施例において、公式３）又は４）を採用して標識パラメータを計算でき、従来技術とは異なる点は、１つのシステムフレームに含まれるスロットに対して順次索引を付けてｔ＿ｉｄを確定するのではなく、前述の第一索引の値をｔ＿ｉｄに与えることにあり、該第一索引を有する各第一スロットの該第一索引は異なり、即ち、各第一索引は１つの第一スロットを一意に標識できる。よって、該方法で計算された標識パラメータは１つのシステムフレーム内の異なるＲＯを区別でき、競合解決時に区別する必要がなく、第一側面の実施例における第二指示情報と併せて区別する必要もない。
幾つかの実施例において、さらに第一指示情報と併せて異なるシステムフレーム内の同じ第一索引を有する複数のスロットを区別でき、前述のように、２２０２でＤＣＩの検出時間ウィンドウの最大値が１０ｍｓよりも大きくなっても良く、これによって、異なるシステムフレーム内で第一メッセージを送信する異なる端末装置の検出時間ウィンドウが重畳するようになり、また、標識パラメータも同じである可能性があるので、異なるシステムフレーム内の同じ第一索引を有するスロットを区別する必要があり、即ち、第一指示情報と併せて第二メッセージ中のＲＡＲがどの端末装置に属するかを判断することで、異なるＲＯを区別できる。
幾つかの実施例において、該方法はさらに次のこと（未図示）を含み、即ち、該端末装置は該ネットワーク装置送信の第一指示情報を受信し、該第一指示情報は該システムフレームのフレーム番号の最低の所定数量Ｌ個のビットを指示するために用いられ、例えば、Ｌは２に等しく、該第一指示情報は２２０２での下りリンク制御情報によりキャリーされても良く、又は２２０２での第二メッセージによりキャリーされても良く、又は復調参照信号によりキャリーされても良い。具体的な実施方式については第一側面の実施例を参照でき、ここでは重複説明を省略する。
上述の方法では、例えば、図２３乃至図２５に示すシステムフレーム内のスロットの第一索引の割り当ては静的であり、即ち、或る種類のｎｕｍｅｒｏｌｏｇｙについて固定不変であり、システムにより事前設定され又は定義されるものであり、ＲＯが第一スロットに位置するときに、該第一スロットに対応する第一索引を用いて標識パラメータを計算する。オプションとして、該方法はさらに次のこと（未図示）を含み、即ち、端末装置はネットワーク装置設定のランダムアクセス機会に基づいて該第一スロットの位置を確定でき、即ち、第一索引の割り当てはＰＲＡＣＨの設定に依存し、該第一索引の割り当てはＰＲＡＣＨ設定の変更に伴って変化し得る。
幾つかの実施例において、ネットワーク装置がＰＲＡＣＨ設定を完了した後に、１つのシステムフレーム内のＲＯの所在するスロット就は確定されている（具体的には従来技術を参照できる）。よって、ＲＯの所在するスロットのために第一索引を割り当てることができ、即ち、第一索引はＰＲＡＣＨ機会の所在するスロットにのみ割り当てられ、他のスロットに割り当てられることがない。ネットワーク装置がＰＲＡＣＨリソースを再設定した場合、システムフレーム内の第一索引の割り当てもそれに伴って変化し、例えば、該ＰＲＡＣＨ設定と第一索引割り当てとの間には対応関係が存在する。ある種類のＰＲＡＣＨについて１を設定し、その対応する第一索引割り当ては１であり、或る種類のＰＲＡＣＨについて２を設定し、その対応する第一索引割り当ては２であり、他はこれに基づいて類推できる。図２６及び図２７は２種類のシステムフレーム内の第一索引を示す図である。図２６はＰＲＡＣＨ設定１に基づいて確定される第一スロットの位置であり、図２７はＰＲＡＣＨ設定２に基づいて確定される第一スロットの位置であり、ＰＲＡＣＨ設定が異なるため、該第一スロットの位置も異なる。１つのシステムフレーム内でＲＯと設定されるスロット（又はＰＲＡＣＨスロット）の数が１つのシステムフレームに含まれるスロット数よりも遥かに小さいため、第一索引の数値範囲はさらに大幅に減少し、また、スクランブル用の識別パラメータが有効な値の範囲を超えないように確保できる。
なお、上述の図２２は本発明の実施例を例示に説明するためのものであるが、本発明はこれに限定されず。例えば、各操作間の実行順序を適切に調整したり、幾つかの操作を増減したりすることができる。当業者は上述の図２２の記載に限らず、上述の内容に対して適切な変形などを行うことができる。
上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、上述の各実施例をもとに適切な変形を行っても良い。例えば、単独で上述の各実施例を使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、并且ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
＜第三側面の実施例＞
本発明の実施例ではランダムアクセス方法が提供され、ネットワーク装置側から説明が行われ、第一、第二側面の実施例と同じ内容が省略される。
図２８は本実施例におけるランダムアクセス方法を示す図である。図２８に示すように、該方法は以下の操作を含む。
２８０１：ネットワーク装置が端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信し；及び
２８０２：該ネットワーク装置が該端末装置に下りリンク制御情報を送信し、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、該第一索引の数値範囲、該標識パラメータの意味及び計算方式、及びシステムフレーム内のスロットの第一索引の確定方式については第一側面又は第二側面の実施例を参照でき、ここでは重複説明を省略する。
幾つかの実施例において、２８０１及び２８０２の実施方式は第一側面の実施例における６０１－６０２又は第二側面の実施例における２２０１－２２０２に対応し、ここでは重複説明を省略する。
幾つかの実施例において、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有するときに、該方法はさらに次のこと（オプション；未図示）を含み、即ち、該ネットワーク装置は該端末装置に第二索引指示用の第二指示情報を送信し、該第二索引は同じ該第一索引を有する各スロット（第一スロット）を区別するために用いられ、そのうち、同じ該第一索引を有する異なるスロットの該第二索引は異なる。該第二指示情報の実施方式及び該第二索引の表し方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該方法はさらに次のこと（オプション；未図示）を含み、即ち、該ネットワーク装置は該端末装置に第一指示情報を送信し、該第一指示情報は該システムフレームのフレーム番号の最低の所定数量個のビットを指示するために用いられる。該第一指示情報の実施方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該方法はさらに次のことを含み、即ち、該ネットワーク装置は端末装置にＰＲＡＣＨ設定を送信し、該ＰＲＡＣＨ設定は該第一スロットの位置を確定するために用いられ、具体的な実施方式については第一側面又は第二側面の実施例を参照でき、ここではその詳しい説明を省略する。
なお、上述の図２８は本発明の実施例を例示に説明するためのものであるが、本発明はこれに限定されず。例えば、各操作間の実行順序を適切に調整したり、幾つかの操作を増減したりすることができる。当業者は上述の図２８の記載に限らず、上述の内容に対して適切な変形などを行うことができる。
上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、上述の各実施例をもとに適切な変形を行っても良い。例えば、単独で上述の各実施例を使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、又は、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
＜第四側面の実施例＞
本発明の実施例ではランダムアクセス装置が提供される。該装置は例えば、端末装置であって良く、端末装置に設置される１つ又は複数の部品又はアセンブリであっても良く、第一乃至二側面の実施例と同じ内容が省略される。
図２９は本発明の実施例におけるランダムアクセス装置を示す図である。図２９に示すように、ランダムアクセス装置２９００は次のものを含む。
第一送信ユニット２９０１：ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信するために用いられ；及び
検出ユニット２９０２：該ネットワーク装置送信の下りリンク制御情報を検出するために用いられ、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、第一送信ユニット２９０１及び検出ユニット２９０２の実施方式について第一側面の実施例及び第二側面の実施例における６０１－６０２及び２２０１－２２０２を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該第一索引の数値範囲、該標識パラメータの意味及び計算方式、及びシステムフレーム内のスロットの第一索引の確定方式については第一側面又は第二側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有するときに、該装置はさらに次のものを含む。
第一受信ユニット（未図示；オプション）：該ネットワーク装置送信の第二索引指示用の第二指示情報を受信するために用いられ、該第二索引は同じ該第一索引を有する各スロットを区別するために用いられ、そのうち、同じ該第一索引を有する異なるスロットの該第二索引は異なる。該第二指示情報の実施方式及び該第二索引の表し方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該システムフレームは該第一索引を有する第一スロット及び／又は該第一索引を有しない第二スロットを含み、該第一メッセージは該第二スロットで送信されず、及び／又は該第一メッセージは該第一スロットで送信される。
幾つかの実施例において、該装置はさらに次のもの（オプション；未図示）を含む。
確定ユニット：該ネットワーク装置設定のランダムアクセス機会に基づいて該第一スロットの位置を確認するために用いられる。
幾つかの実施例において、該装置はさらに次のもの（オプション；未図示）を含む。
第二受信ユニット：該ネットワーク装置送信の第一指示情報を受信するために用いられ、該第一指示情報は該システムフレームのフレーム番号の最低の所定数量個のビットを指示するために用いられる。該第一指示情報の実施方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、上述の各実施例をもとに適切な変形を行っても良い。例えば、単独で上述の各実施例を使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。
また、便宜のため、図２９では各部品又はモジュール間の接続関係又は信号方向のみが示されているが、当業者が理解できるように、バス接続などの各種の関連技術を採用しても良い。上述の各部品又はモジュールは例えば、処理器、記憶器、送信機、受信機などのハードウェアにより実現されても良いが、本発明の実施はこれらに限定されない。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、又は、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
＜第五側面の実施例＞
本発明の実施例ではランダムアクセス装置が提供される。該装置は例えば、端末装置であっても良く、端末装置に設置される１つ又は複数の部品又はアセンブリであっても良く、第三側面の実施例と同じ内容が省略される。
図３０は本発明の実施例におけるランダムアクセス装置を示す図である。図３０に示すように、ランダムアクセス装置３０００は次のものを含む。
受信ユニット３００１：端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信するために用いられる；及び
第二送信ユニット３００２：該端末装置に下りリンク制御情報を送信するために用いられ、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、該第一索引の数値範囲、該標識パラメータの意味及び計算方式、及びシステムフレーム内のスロットの第一索引の確定方式については第一側面又は第二側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、受信ユニット３００１及び第二送信ユニット３００２の実施方式は第三側面の実施例における２８０１－２８０２に対応し、ここではその詳しい説明を省略する。
幾つかの実施例において、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有するときに、該装置はさらに次のもの（オプション；未図示）を含んでも良く、即ち、
第三送信ユニット：該端末装置に第二索引指示用の第二指示情報を送信するために用いられ、該第二索引は同じ該第一索引を有する各スロット（第一スロット）を区別するために用いられ、そのうち、同じ該第一索引を有する異なるスロットの該第二索引は異なる。該第二指示情報の実施方式及び該第二索引の表し方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該装置はさらに次のもの（オプション；未図示）を含んでも良く、即ち、
第四送信ユニット：該端末装置に第一指示情報を送信するために用いられ、該第一指示情報は該システムフレームのフレーム番号の最低の所定数量個のビットを指示するために用いられる。該第一指示情報の実施方式については第一側面の実施例を参照でき、ここではその詳しい説明を省略する。
幾つかの実施例において、該装置はさらに次のもの（オプション；未図示）を含んでも良く、即ち、
第五送信ユニット：端末装置にＰＲＡＣＨ設定を送信するために用いられ、該ＰＲＡＣＨ設定は該第一スロットの位置を確定するために用いられ、具体的な実施方式については第一側面又は第二側面の実施例を参照でき、ここではその詳しい説明を省略する。
上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、上述の各実施例をもとに適切な変形を行っても良い。例えば、単独で上述の各実施例を使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。
なお、以上、本発明に係る各部品又はモジュールはのみを説明したが、本発明はこれらに限定されない。ランダムアクセス装置３０００はさらに他の部品又はモジュールを含んでも良く、これらの部品又はモジュールの具体的な内容については相関技術を参照できる。
また、便宜のため、図２９では各部品又はモジュール間の接続関係又は信号方向のみが示されているが、当業者が理解できるように、バス接続などの各種の関連技術を採用しても良い。上述の各部品又はモジュールは例えば、処理器、記憶器、送信機、受信機などのハードウェアにより実現されても良いが、本発明の実施はこれらに限定されない。
上述の実施例から分かるように、ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表す第一索引を使用して、ランダムアクセスプロセスにおけるスクランブル用の標識パラメータを計算し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ第一索引を有し、又は、該システムフレーム内で第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ第一索引を有する各スロットの第一索引が異なり、これによって、スクランブル用の識別パラメータが数値範囲を超えることを避け、及び／又は、ランダムアクセスレスポンスの段階でＰＲＡＣＨ機会に対しての区別を実現できる。
＜第六側面の実施例＞
本発明の実施例ではさらに通信システムが提供され、これについては図３を参照でき、第一側面乃至第五側面の実施例と同じ内容が省略される。
幾つかの実施例において、通信システム３００は少なくとも、端末装置３０２及びネットワーク装置３０１を含む。
端末装置３０２は該ネットワーク装置３０１にランダムアクセスプリアンブルを含む第一メッセージを送信する。
端末装置３０２は該ネットワーク装置送信の下りリンク制御情報を検出し、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、該端末装置３０２及びネットワーク装置３０１の具体的な実施方式については第一乃至第三側面の実施例を参照でき、ここではその詳しい説明を省略する。
本発明の実施例ではさらにネットワーク装置が提供され、例えば、基地局であっても良いが、本発明はこれに限定されず、他のネットワーク装置であっても良い。
図３１は本発明の実施例におけるネットワーク装置の構成を示す図である。図３１に示すように、ネットワーク装置３１００は処理器３１１０（例えば、中央処理器ＣＰＵ）及び記憶器３１２０を含んでも良く、記憶器３１２０は処理器３１１０に接続される。そのうち、該記憶器３１２０は各種のデータを記憶でき、また、情報処理用のプログラム３１３０をも記憶でき、かつ処理器３１１０の制御下で該プログラム３１３０を実行できる。
例えば、該処理器３１１０はプログラムを実行して第三側面の実施例に記載のランダムアクセス方法を実現するように構成されても良く、例えば、処理器３１１０は次のような制御を行うように構成されても良く、即ち、端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信し；及び、該端末装置に下りリンク制御情報を送信し、そのうち、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、処理器３１１０の実施方式については第三側面の実施例を参照でき、ここではその詳しい説明を省略する。
また、図３１に示すように、ネットワーク装置３１００はさらに送受信機３１４０、アンテナ３１５０などを含んでも良く、そのうち、これらの部品の機能は従来技術と同様であり、ここではその詳しい説明を省略する。なお、ネットワーク装置３１００は図３１に示す全部の部品を含む必要がない。また、ネットワーク装置３１００はさらに図３１にない部品を含んでも良く、これについては従来技術を参照できる。
本発明の実施例ではさらに端末装置が提供される、本発明はこれに限定されず、他の装置であっても良い。
図３２は本発明の実施例における端末装置を示す図である。図３２に示すように、該端末装置３２００は処理器３２１０及び記憶器３２２０を含んでも良く、記憶器３２２０はデータ及びプログラムを記憶でき、処理器３２１０に接続される。なお、該図は例示に過ぎず、さらに他の類型の構造を用いて該構造に対して補足又は代替を行うことで電気通信機能又は他の機能を実現しても良い。
例えば、処理器３２１０はプログラムを実行して第一又は第二側面の実施例に記載のランダムアクセス方法を実現するように構成されても良い。例えば、処理器３２１０は次のような制御を行うように構成されても良く、即ち、ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し；及び、該ネットワーク装置送信の下りリンク制御情報を検出し、そのうち、該下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、該下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、該標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、該第一索引は該ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、該システムフレーム内の少なくとも２つのスロットが同じ該第一索引を有し、又は、該システムフレーム内で該第一索引を有するスロット数が該システムフレームに含まれるスロット数よりも小さく、かつ該第一索引を有する各スロットの該第一索引が異なる。
幾つかの実施例において、処理器３２１０の実施方式については第一又は第二側面の実施例を参照でき、ここではその詳しい説明を省略する。
図３２に示すように、該端末装置３２００はさらに、通信モジュール３２３０、入力ユニット３２４０、表示器３２５０、電源３２６０などを含んでも良い。そのうち、これらの部品の機能は従来技術と同様であり、ここではその詳しい説明を省略する。なお、端末装置３２００は図３２にあるすべての部品を含む必要がない。また、端末装置３２００はさらに、図３２にない部品を含んでも良いが、これについては従来技術を参照できる。
本発明の実施例ではさらにコンピュータプログラムが提供され、そのうち、端末装置中で前記プログラムを実行するときに、前記プログラムは前記端末装置に、第一乃至二側面の実施例に記載のランダムアクセス方法を実行させる。
本発明の実施例ではさらにコンピュータプログラムを記憶した記憶媒体が提供され、そのうち、前記コンピュータプログラムは端末装置に、第一乃至第二側面の実施例に記載のランダムアクセス方法を実行させる。
本発明の実施例ではさらにコンピュータプログラムが提供され、そのうち、ネットワーク装置中で前記プログラムを実行するときに、前記プログラムは前記ネットワーク装置に、第三側面の実施例に記載のランダムアクセス方法を実行させる。
本発明の実施例ではさらにコンピュータプログラムを記憶した記憶媒体が提供され、そのうち、前記コンピュータプログラムはネットワーク装置に、第三側面の実施例に記載のランダムアクセス方法を実行させる。
また、上述の装置及び方法は、ソフトウェア又はハードウェアにより実現されても良く、ハードウェアとソフトウェアとの組み合わせにより実現されても良い。本発明はさらに、下記のようなコンピュータ読み取り可能なプログラムに関し、即ち、該プログラムは、ロジック部品により実行されるときに、該ロジック部品に上述の装置又は構成部品を実現させ、又は、該ロジック部品に上述の各種の方法又はステップを実現させる。ロジック部品は、例えば、ＦＰＧＡ（Ｆｉｅｌｄ Ｐｒｏｇｒａｍｍａｂｌｅ Ｇａｔｅ Ａｒｒａｙ）、マイクロプロセッサ、コンピュータに用いる処理器などであっても良い。本発明はさらに、上述のプログラムを記憶した記憶媒体、例えば、ハードディスク、磁気ディスク、光ハードディスク、ＤＶＤ、フラッシュメモリなどにも関する。
さらに、図面に記載された機能ブロックのうちの１つ又は複数の組み合わせ及び／又は機能ブロックの１つ又は複数の組み合わせは、本明細書に記載の機能を実行するための汎用処理器、デジタル信号処理器（ＤＳＰ）、特定用途向け集積回路（ＡＳＩＣ）、フィールドプログラマブルゲートアレイ（ＦＰＧＡ）又は他のプログラム可能な論理部品、ディスクリートゲート又はトランジスタ論理部品、ディスクリートハードウェアアセンブリ又は他の任意の適切な組み合わせとして実現されても良い。また、図面に記載の機能ブロックのうちの１つ又は複数の組み合わせ及び／又は機能ブロックの１つ又は複数の組み合わせは、さらに、計算装置の組み合わせ、例えば、ＤＳＰ及びマイクロプロセッサの組み合わせ、複数のマイクロプロセッサ、ＤＳＰと通信により接続される１つ又は複数のマイクロプロセッサ又は他の任意の構成の組み合わせとして構成されても良い。
以上、本発明の好ましい実施例を説明したが、本発明はこのような実施例に限定されず、本発明の趣旨を離脱しない限り、本発明に対するあらゆる変更は本発明の技術的範囲に属する。
また、上述の実施例などに関し、さらに以下のような付記を開示する。
（付記１）
ランダムアクセス方法であって、
端末装置がネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し；及び
前記端末装置が前記ネットワーク装置送信の下りリンク制御情報を検出し、
前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記第一索引は前記ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、前記システムフレーム内で少なくとも２つのスロットが同じ前記第一索引を有し、又は、前記システムフレーム内で前記第一索引を有するスロット数が前記システムフレームに含まれるスロット数よりも小さく、かつ前記第一索引を有する各スロットの前記第一索引は異なる、方法。
（付記２）
付記１に記載の方法であって、
前記システムフレーム内の少なくとも２つのスロットが同じ前記第一索引を有するときに、前記方法はさらに、
前記端末装置が前記ネットワーク装置送信の第二索引指示用の第二指示情報を受信し、
前記第二索引は同じ前記第一索引を有する各スロットを区別するために用いられ、そのうち、同じ前記第一索引を有する異なるスロットの前記第二索引は異なる、方法。
（付記３）
付記１又は２に記載の方法であって、
前記システムフレーム内で前記第一索引を有するスロット数は前記システムフレームに含まれるスロット数以下である、方法。
（付記４）
付記１乃至３のうちの任意の１項に記載の方法であって、
同じ前記第一索引を有するスロットは時間領域で隣接し、又は同じ前記第一索引を有するスロットの間には第一数量個のスロットがある、方法。
（付記５）
付記１乃至４のうちの任意の１項に記載の方法であって、
異なる前記第一索引に対応するスロットの数は同じであり又は異なる、方法。
（付記６）
付記２乃至５のうちの任意の１項に記載の方法であって、
前記第二指示情報は前記下りリンク制御情報によりキャリーされ又は前記第二メッセージによりキャリーされ又は復調参照信号によりキャリーされる、方法。
（付記７）
付記２乃至６のうちの任意の１項に記載の方法であって、
前記第二指示情報のビット数は同じ前記第一索引を有するスロット数に関連している、方法。
（付記８）
付記１に記載の方法であって、
前記第一索引を有する各スロットの前記第一索引が異なるときに、前記第一索引を有するスロット数は前記第一閾値以下である、方法。
（付記９）
付記１乃至８のうちの任意の１項に記載の方法であって、
前記第一索引の最小値が０であり、前記第一索引の最大値が第一閾値以下である、方法。
（付記１０）
付記１乃至９のうちの任意の１項に記載の方法であって、
同じ前記第一索引を有するスロット数及び／又は前記第一数量は以下のもののうちの少なくとも１つに基づいて確定され、即ち、前記第一閾値、前記システムフレームに含まれるスロット数、前記第二指示情報のビット数、及び前記第一索引の最大値である、方法。
（付記１１）
付記９又は１０に記載の方法であって、
前記第一索引が前記第一閾値に等しいときに、前記標識パラメータは第二閾値に等しい、方法。
（付記１２）
付記１１に記載の方法であって、
前記第二閾値は１６進数の数値ＦＦＦＦ以下である、方法。
（付記１３）
付記１１に記載の方法であって、
前記第二閾値は、１６進数の数値４６００又は８Ｃ００又はＦＦＦ２又はＦＦＦ３乃至ＦＦＦＤのうちの任意の値に等しい、方法。
（付記１４）
付記１乃至１３のうちの任意の１項に記載の方法であって、
前記システムフレームは前記第一索引を有する第一スロット及び／又は前記第一索引を有しない第二スロットを含む、方法。
（付記１５）
付記１４に記載の方法であって、
前記第一メッセージは前記第二スロットで送信されず、及び／又は前記第一メッセージは前記第一スロットで送信される、方法。
（付記１６）
付記１４又は１５に記載の方法であって、さらに、
前記端末装置が前記ネットワーク装置設定のランダムアクセス機会に基づいて前記第一スロットの位置を確定する、方法。
（付記１７）
付記１乃至１６のうちの任意の１項に記載の方法であって、
前記標識パラメータはＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩである、方法。
（付記１８）
付記１７に記載の方法であって、
ＭＳＧＢ－ＲＮＴＩ計算用のパラメータは偏移量をさらに含む、方法。
（付記１９）
付記１８に記載の方法であって、
前記偏移量はＲＡ－ＲＮＴＩのすべての可能な値のうちの最大値に等しい、方法。
（付記２０）
付記１乃至１９のうちの任意の１項に記載の方法であって、
前記システムフレーム中のスロット数はサブキャリア間隔に関連しており、前記サブキャリア間隔は１２０ｋＨｚよりも大きい、方法。
（付記２１）
付記１乃至２０のうちの任意の１項に記載の方法であって、さらに、
前記端末装置が前記ネットワーク装置送信の第一指示情報を受信し、
前記第一指示情報は前記システムフレームのフレーム番号の最低の所定数量個のビットを指示するために用いられる、方法。
（付記２２）
付記２１に記載の方法であって、
前記第一指示情報は前記下りリンク制御情報によりキャリーされ又は前記第二メッセージによりキャリーされ又は復調参照信号によりキャリーされる、方法。
（付記２３）
ランダムアクセス方法であって、
ネットワーク装置が端末装置送信のランダムアクセスプリアンブルを含む第一メッセージを受信し；及び
前記ネットワーク装置が前記端末装置に下りリンク制御情報を送信し、
前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記第一索引は前記ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、前記システムフレーム内で少なくとも２つのスロットが同じ前記第一索引を有し、又は、前記システムフレーム内で前記第一索引を有するスロット数が前記システムフレームに含まれるスロット数よりも小さく、かつ前記第一索引を有する各スロットの前記第一索引は異なる、方法。
（付記２４）
付記２３に記載の方法であって、
前記システムフレーム内の少なくとも２つのスロットが同じ前記第一索引を有するときに、前記方法はさらに、
前記ネットワーク装置が前記端末装置に第二索引指示用の第二指示情報を送信し、
前記第二索引は同じ前記第一索引を有する各スロットを区別するために用いられ、そのうち、同じ前記第一索引を有する異なるスロットの前記第二索引は異なる、方法。
（付記２５）
付記２３又は２４に記載の方法であって、
前記システムフレーム内で前記第一索引を有するスロット数は前記システムフレームに含まれるスロット数以下である、方法。
（付記２６）
付記２３乃至２５のうちの任意の１項に記載の方法であって、
同じ前記第一索引を有するスロットは時間領域で隣接し、又は同じ前記第一索引を有するスロットの間には第一数量個のスロットがある、方法。
（付記２７）
付記２３乃至２６のうちの任意の１項に記載の方法であって、
異なる前記第一索引に対応するスロットの数は同じであり又は異なる、方法。
（付記２８）
付記２４乃至２７のうちの任意の１項に記載の方法であって、
前記第二指示情報は前記下りリンク制御情報によりキャリーされ又は前記第二メッセージによりキャリーされ又は復調参照信号によりキャリーされる、方法。
（付記２９）
付記２４乃至２８のうちの任意の１項に記載の方法であって、
前記第二指示情報のビット数は同じ前記第一索引を有するスロット数に関連している、方法。
（付記３０）
付記２３に記載の方法であって、
前記第一索引を有する各スロットの前記第一索引が異なるときに、前記第一索引を有するスロット数は前記第一閾値以下である、方法。
（付記３１）
付記２３乃至３０のうちの任意の１項に記載の方法であって、
前記第一索引の最小値が０であり、前記第一索引の最大値が第一閾値以下である、方法。
（付記３２）
付記２３乃至３１のうちの任意の１項に記載の方法であって、
同じ前記第一索引を有するスロット数及び／又は前記第一数量は以下のもののうちの少なくとも１つに基づいて確定され、即ち、前記第一閾値、前記システムフレームに含まれるスロット数、前記第二指示情報のビット数、及び前記第一索引の最大値である、方法。
（付記３３）
付記３１又は３２に記載の方法であって、
前記第一索引が前記第一閾値に等しいときに、前記標識パラメータは第二閾値に等しい、方法。
（付記３４）
付記３３に記載の方法であって、
前記第二閾値は１６進数の数値ＦＦＦＦ以下である、方法。
（付記３５）
付記３３に記載の方法であって、
前記第二閾値は、１６進数の数値４６００又は８Ｃ００又はＦＦＦ２又はＦＦＦ３乃至ＦＦＦＤのうちの任意の値に等しい、方法。
（付記３６）
付記２３乃至３５のうちの任意の１項に記載の方法であって、
前記システムフレームは前記第一索引を有する第一スロット及び／又は前記第一索引を有しない第二スロットを含む、方法。
（付記３７）
付記３６に記載の方法であって、
前記第一メッセージは前記第二スロットで送信されず、及び／又は前記第一メッセージは前記第一スロットで送信される、方法。
（付記３８）
付記３６又は３７に記載の方法であって、さらに、
前記ネットワーク装置が前記端末装置にランダムアクセス機会設定を送信し、
前記ランダムアクセス機会設定は前記第一スロットの位置を確定するために用いられる、方法。
（付記３９）
付記２３乃至３８のうちの任意の１項に記載の方法であって、
前記標識パラメータはＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩである、方法。
（付記４０）
付記３９に記載の方法であって、
ＭＳＧＢ－ＲＮＴＩ計算用のパラメータは偏移量をさらに含む、方法。
（付記４１）
付記４０に記載の方法であって、
前記偏移量はＲＡ－ＲＮＴＩのすべての可能な値のうちの最大値に等しい、方法。
（付記４２）
付記２３乃至４１のうちの任意の１項に記載の方法であって、
前記システムフレーム中のスロット数はサブキャリア間隔に関連しており、前記サブキャリア間隔は１２０ｋＨｚよりも大きい、方法。
（付記４３）
付記２３乃至４２のうちの任意の１項に記載の方法であって、さらに、
前記ネットワーク装置が前記端末装置に第一指示情報を送信し、
前記第一指示情報は前記システムフレームのフレーム番号の最低の所定数量個のビットを指示するために用いられる、方法。
（付記４４）
付記４３に記載の方法であって、
前記第一指示情報は前記下りリンク制御情報によりキャリーされ又は前記第二メッセージによりキャリーされ又は復調参照信号によりキャリーされる、方法。
（付記４５）
通信システムであって、
端末装置及びネットワーク装置を含み、
前記端末装置は前記ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し、
前記端末装置は前記ネットワーク装置送信の下りリンク制御情報を検出し、
前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記第一索引は前記ランダムアクセスプリアンブルを送信するスロットのシステムフレーム内の位置を表し、そのうち、前記システムフレーム内で少なくとも２つのスロットが同じ前記第一索引を有し、又は、前記システムフレーム内で前記第一索引を有するスロット数が前記システムフレームに含まれるスロット数よりも小さく、かつ前記第一索引を有する各スロットの前記第一索引は異なる、通信システム。
（付記４６）
端末装置であって、
記憶器及び処理器を含み、
前記記憶器はコンピュータプログラムを記憶しており、
前記処理器は前記コンピュータプログラムを実行して付記１乃至２２のうちの任意の１項に記載のランダムアクセス方法を実現するように構成される、端末装置。
（付記４７）
ネットワーク装置であって、
記憶器及び処理器を含み、
前記記憶器はコンピュータプログラムを記憶しており、
前記処理器は前記コンピュータプログラムを実行して付記２３乃至４４のうちの任意の１項に記載のランダムアクセス方法を実現するように構成される、ネットワーク装置。

Claims (20)

  1. 端末装置に適用されるランダムアクセス装置であって、
    ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信するために用いられる送信器；及び
    前記ネットワーク装置により送信される下りリンク制御情報を検出するために用いられる処理器を含み、
    前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が１２０ｋＨｚよりも大きいときに、前記ランダムアクセスプリアンブルを送信し得る第一スロットは１つのシステムフレーム内に均一に分布しており、隣接する２つの第一スロットの間には第二数量個のスロットがあり、
    ＰＲＡＣＨ機会が１つの第一スロットにあるときに、前記第一スロットに対応する第一索引を使用して前記標識パラメータを計算する、ランダムアクセス装置。
  2. 請求項１に記載のランダムアクセス装置であって、
    前記第一索引の最小値は０であり、前記第一索引の最大値は第一閾値に等しい、ランダムアクセス装置。
  3. 請求項２に記載のランダムアクセス装置であって、
    前記第一閾値は７９に等しい、ランダムアクセス装置。
  4. 請求項１に記載のランダムアクセス装置であって、
    前記第一スロットに対応する第一索引はシステムフレームにおいて時間逓増方向に沿って小から大への順に従って配列される、ランダムアクセス装置。
  5. 請求項１に記載のランダムアクセス装置であって、
    １つのシステムフレームの開始位置からの各前記第二数量個のスロットのうち、前記ランダムアクセスプリアンブルを送信し得る第一スロットは前記第二数量個のスロットの最後の１つのスロットである、ランダムアクセス装置。
  6. 請求項１に記載のランダムアクセス装置であって、
    前記第二数量は前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔と１２０ｋＨｚとの倍数関係に基づいて確定される、ランダムアクセス装置。
  7. 請求項１に記載のランダムアクセス装置であって、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が９６０ｋＨｚのときに、前記第二数量は８に等しい、ランダムアクセス装置。
  8. 請求項１に記載のランダムアクセス装置であって、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が４８０ｋＨｚのときに、前記第二数量は４に等しい、ランダムアクセス装置。
  9. 請求項１に記載のランダムアクセス装置であって、
    システムフレームは前記第一索引を有する第一スロット及び／又は前記第一索引を有しない第二スロットを含む、ランダムアクセス装置。
  10. 請求項９に記載のランダムアクセス装置であって、
    前記第一メッセージは前記第二スロットで送信されず、及び／又は前記第一メッセージは前記第一スロットで送信される、ランダムアクセス装置。
  11. 請求項１に記載のランダムアクセス装置であって、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が１２０ｋＨｚよりも大きいときに、各前記第二数量個のスロットには、前記ランダムアクセスプリアンブルを送信し得る１つのみの第一スロットが含まれる、ランダムアクセス装置。
  12. 請求項１に記載のランダムアクセス装置であって、
    前記標識パラメータはＲＡ－ＲＮＴＩ又はＭＳＧＢ－ＲＮＴＩである、ランダムアクセス装置。
  13. 請求項１２に記載のランダムアクセス装置であって、
    前記ＭＳＧＢ－ＲＮＴＩを計算するためのパラメータはオフセットを含む、ランダムアクセス装置。
  14. 請求項１３に記載のランダムアクセス装置であって、
    前記オフセットはＲＡ－ＲＮＴＩのすべての可能な値のうちの最大値に等しい、ランダムアクセス装置。
  15. 請求項１に記載のランダムアクセス装置であって、
    前記ネットワーク装置により送信される第一指示情報を受信するために用いられる受信器をさらに含み、
    前記第一指示情報は前記システムフレームのフレーム番号の最小の所定数量個のビット（a minimum predetermined number of bits of the system frame number）を指示するために用いられる、ランダムアクセス装置。
  16. 請求項１５に記載のランダムアクセス装置であって、
    前記第一指示情報は前記下りリンク制御情報によりキャリーされ又は前記第二メッセージによりキャリーされ又は復調参照信号によりキャリーされる、ランダムアクセス装置。
  17. ネットワーク装置に適用されるランダムアクセス装置であって、
    端末装置により送信されるランダムアクセスプリアンブルを含む第一メッセージを受信するために用いられる受信器；及び
    前記端末装置に下りリンク制御情報を送信するために用いられる送信器を含み、
    前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が１２０ｋＨｚよりも大きいときに、前記ランダムアクセスプリアンブルを送信し得る第一スロットは１つのシステムフレーム内に均一に分布しており、隣接する２つの第一スロットの間には第二数量個のスロットがあり、
    ＰＲＡＣＨ機会が１つの第一スロットにあるときに、前記第一スロットに対応する第一索引を使用して前記標識パラメータを計算する、ランダムアクセス装置。
  18. 請求項１７に記載のランダムアクセス装置であって、
    前記第一索引の最小値は０であり、前記第一索引の最大値は第一閾値に等しい、ランダムアクセス装置。
  19. 請求項１８に記載のランダムアクセス装置であって、
    前記第一閾値は７９に等しい、ランダムアクセス装置。
  20. 通信システムであって、
    端末装置及びネットワーク装置を含み、
    前記端末装置は前記ネットワーク装置にランダムアクセスプリアンブルを含む第一メッセージを送信し、
    前記端末装置は前記ネットワーク装置により送信される下りリンク制御情報を検出し、
    前記下りリンク制御情報の巡回冗長検査ＣＲＣは標識パラメータを使用してスクランブルされ、前記標識パラメータを計算するためのパラメータは少なくとも第一索引を含み、前記下りリンク制御情報はランダムアクセスレスポンスを含む第二メッセージをスケジューリングするために用いられ、
    前記ランダムアクセスプリアンブルの送信のためのサブキャリア間隔が１２０ｋＨｚよりも大きいときに、前記ランダムアクセスプリアンブルを送信し得る第一スロットは１つのシステムフレーム内に均一に分布しており、隣接する２つの第一スロットの間には第二数量個のスロットがあり、
    ＰＲＡＣＨ機会が１つの第一スロットにあるときに、前記第一スロットに対応する第一索引を使用して前記標識パラメータを計算する、通信システム。
JP2023541282A 2021-01-14 2021-01-14 ランダムアクセス方法及び装置 Active JP7613593B2 (ja)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2021/071805 WO2022151171A1 (zh) 2021-01-14 2021-01-14 随机接入方法及装置

Publications (2)

Publication Number Publication Date
JP2024503370A JP2024503370A (ja) 2024-01-25
JP7613593B2 true JP7613593B2 (ja) 2025-01-15

Family

ID=82447760

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2023541282A Active JP7613593B2 (ja) 2021-01-14 2021-01-14 ランダムアクセス方法及び装置

Country Status (5)

Country Link
US (2) US12457637B2 (ja)
EP (1) EP4280786A4 (ja)
JP (1) JP7613593B2 (ja)
CN (1) CN116686381A (ja)
WO (1) WO2022151171A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2022031123A1 (ko) * 2020-08-06 2022-02-10 엘지전자 주식회사 무선 통신 시스템에서 무선 신호 송수신 방법 및 장치
US20220279596A1 (en) * 2021-02-24 2022-09-01 Samsung Electronics Co., Ltd. Method and apparatus for selecting random access preamble group and identifying rnti in wireless communication system

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020191637A1 (zh) 2019-03-26 2020-10-01 Oppo广东移动通信有限公司 随机接入的方法、终端设备和网络设备
JP2020533903A (ja) 2017-09-11 2020-11-19 チャイナ アカデミー オブ テレコミュニケーションズ テクノロジー Ｒａ−ｒｎｔｉを決定するための方法および装置

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108012329B (zh) * 2017-09-27 2023-11-10 华为技术有限公司 一种寻呼的方法、通信定时的方法和装置
CN109803445B (zh) * 2017-11-17 2021-01-29 华为技术有限公司 通信方法及装置
KR102478435B1 (ko) 2018-02-14 2022-12-15 씨스코 시스템즈, 인코포레이티드 NR(New Radio) 시스템의 랜덤 엑세스(random access) 수행 방법 및 그 장치
CN111295866B (zh) * 2018-04-02 2022-10-28 Lg 电子株式会社 无线通信系统中发送和接收随机接入前导的方法及装置
CN111386746B (zh) * 2018-05-10 2023-07-14 Lg电子株式会社 在无线通信系统中发送/接收随机接入前导码的方法及其设备
CN111837446B (zh) * 2018-07-25 2022-05-17 Oppo广东移动通信有限公司 随机接入的方法和通信设备
WO2020167084A1 (ko) * 2019-02-15 2020-08-20 엘지전자 주식회사 무선 통신 시스템에서 단말이 임의 접속 과정을 수행하는 방법 및 이를 위한 장치
WO2020226388A1 (ko) * 2019-05-03 2020-11-12 엘지전자 주식회사 비면허 대역에서 단말이 랜덤 액세스 응답을 수신하는 방법 및 이를 위한 장치
US11627608B2 (en) * 2019-12-31 2023-04-11 Qualcomm Incorporated Indicating system timing information in high band communications
WO2022031123A1 (ko) * 2020-08-06 2022-02-10 엘지전자 주식회사 무선 통신 시스템에서 무선 신호 송수신 방법 및 장치

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2020533903A (ja) 2017-09-11 2020-11-19 チャイナ アカデミー オブ テレコミュニケーションズ テクノロジー Ｒａ−ｒｎｔｉを決定するための方法および装置
WO2020191637A1 (zh) 2019-03-26 2020-10-01 Oppo广东移动通信有限公司 随机接入的方法、终端设备和网络设备

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
LG Electronics Inc.，Considerations for RA-RNTI calculation，3GPP TSG RAN WG2 #100 R2-1713633，2017年11月17日

Also Published As

Publication number Publication date
CN116686381A (zh) 2023-09-01
US20230354411A1 (en) 2023-11-02
EP4280786A1 (en) 2023-11-22
EP4280786A4 (en) 2024-03-06
JP2024503370A (ja) 2024-01-25
WO2022151171A1 (zh) 2022-07-21
US20260025846A1 (en) 2026-01-22
US12457637B2 (en) 2025-10-28

Similar Documents

Publication Publication Date Title
US11800371B2 (en) Method and apparatus for wideband PRACH configuration for NR unlicensed
US12052770B2 (en) Random access method, device, and system
US10674499B2 (en) Carrier indication method, user equipment, and base station
EP3780808B1 (en) Terminal device and communication method
EP3761738A1 (en) Time domain resource allocation method and device
CN108886811B (zh) 发送物理随机接入信道prach的方法、设备及系统
JP7643500B2 (ja) ２ステップランダムアクセスにおけるランダムアクセスレスポンスの受送信方法及び装置
JP7174859B2 (ja) ランダムアクセス方法、装置、及びシステム
CN110234164B (zh) 一种确定控制信道位置方法设备和处理器可读存储介质
US11284442B2 (en) Random access method, user equipment, base station, and random access system
JP2022518780A (ja) Ｒａ－ｒｎｔｉ処理方法及び装置
KR20160013912A (ko) 가변 대역폭을 지원하는 통신 방법 및 무선기기
US20260025846A1 (en) Random access method and apparatus
US11363631B2 (en) Dynamic start for transmission on unlicensed spectrum
WO2017214984A1 (zh) 通信方法和装置
CN113852997B (zh) 一种资源预留方法及相关设备
KR20190008952A (ko) 식별자 관리 방법, 장치 및 시스템
CN108809579B (zh) 资源配置方法、装置和系统
EP3319388B1 (en) Carrier indication method, user equipment, and base station
WO2025156413A1 (en) Method and system for random access in full duplex network

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20230714

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20240516

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240618

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240806

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20241126

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20241209

R150 Certificate of patent or registration of utility model

Ref document number: 7613593

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313111

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350
