Description

［関連出願］
本願は、２０２０年１月１０日に中国国家知的所有権管理局に出願され、「RESOURCE UNIT COMBINATION INDICATION METHOD AND COMMUNICATIONS APPARATUS」と題された中国特許出願第２０２０１００２８０３６.６号に対する優先権を主張し、その全体が参照により本明細書に組み込まれる。
［技術分野］
本願は、通信分野に関し、より具体的には、リソースユニット結合指示方法及び通信装置に関する。
無線ローカルエリアネットワーク（wireless local area network, WLAN）システムの８０２.１１標準の進化に伴い、８０２.１１標準はリソース割り当てにおいてさらに改善される必要がある。ユーザ周波数帯域のリソース割り当てでは、ユーザの周波数帯域リソースがリソースユニット（Resource Unit, RU）の形式で割り当てられる。例えば、８０２.１１ax内の１つの２０MHzチャネルは、２６-tone RU、５２-tone RU、又は１０６-tone RUの形式の複数のRUを含むことができる。toneはサブキャリアを示す。
しかし、８０２.１１axは現在、１人以上のユーザへの単一RUの割り当てのみをサポートするが、１人以上のユーザへの使用のための複数の隣接又は非隣接RUの割り当てはサポートしない。これは、システムのRU割り当ての柔軟性を低下させ、プリアンブルパンクチャリングの場合にシステムの低スペクトル利用を引き起こす。
本願は、複数の隣接又は非隣接RUを使用してデータを送信する際に、１人以上のユーザをサポートし、複数のRUの結合状態をユーザに示すための、リソースユニット結合指示方法及び通信機器を提供する。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
第１の態様によれば、リソースユニット結合指示方法が提供される。前記方法は、送信装置によって実行されてもよい。例えば、前記送信装置はAPであってもよく、又は前記送信装置に適用されるチップであってもよい。前記方法は、物理層プロトコルデータユニットPPDUを決定するステップであって、PPDUが信号フィールドを含み、信号フィールドがリソースユニット割り当てサブフィールドと、リソースユニット割り当てサブフィールドに対応する結合指示とを含み、リソースユニット割り当てサブフィールドが複数のリソースユニットを示し、結合指示が複数のリソースユニットの結合情報を示す、ステップと、PPDUを送信するステップとを含む。
第１の態様で提供されるリソースユニット結合指示方法によれば、複数の隣接又は非隣接RUを使用してデータを送信する際に、１人以上のユーザをサポートするために、前記信号フィールド内の前記結合指示は、２０MHzチャネル内の小型RUの結合状態を示し、及び前記複数のRUの結合状態を前記ユーザに示してよい。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
第２の態様によれば、リソースユニット結合指示方法が提供される。前記方法は、受信装置によって実行されてよい。例えば、前記受信装置はSTAであってよく、又は前記受信装置に適用されるチップであってよい。前記方法は、
物理層プロトコルデータユニットPPDUを受信するステップであって、前記PPDUは信号フィールドを含み、前記信号フィールドはリソースユニット割り当てサブフィールドと前記リソースユニット割り当てサブフィールドに対応する結合指示とを含み、前記リソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、前記結合指示は、前記複数のリソースユニットの結合情報を示す、ステップと、
前記PPDUに基づき、前記複数のリソースユニットの前記結合情報を決定するステップと、
を含む。
第２の態様で提供されるリソースユニット結合指示方法によれば、前記信号フィールド内の前記結合指示は、前記複数の隣接又は非隣接RUを使用してデータを送信する際に、１人以上のユーザをサポートするために、２０MHzチャネル内の小型RUの結合状態をユーザに示してよい。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
第１の態様又は第２の態様の可能な実装では、前記２０MHzチャネル内の前記小型RUは、２６-tone RU、５２-tone RU、及び１０６-tone RUを含む。
第１の態様又は第２の態様の可能な実装では、前記小型RUは、前記２０MHzチャネルに渡り結合されない。
第１の態様又は第２の態様の可能な実装では、前記小型RUを結合することは、１つの２６-tone RUと１つの５２-tone RUを１つのMulti-RUに結合すること、１つの２６-tone RUと１つの１０６-tone RUを１つのMulti-RUに結合すること、又は、１つの５２-tone RUと１つの１０６-tone RUを１つのMulti-RUに結合することを含む。
第１の態様又は第２の態様の可能な実装では、前記小型RUの結合では、結合される必要のある前記２６-tone RU、前記５２-tone RU、及び前記１０６-tone RUの位置は限定されない。
第１の態様又は第２の態様の可能な実装では、前記結合指示は、前記リソースユニット割り当てサブフィールドに含まれるか、又は、
前記信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、前記マルチリソースユニット割り当てフィールドは、前記結合指示を含む。
第１の態様又は第２の態様の可能な実装では、前記信号フィールドは、HE-SIG-Bフィールド、EHT-SIGフィールド、又は将来のネットワークシステムにおける８０２.１１の信号フィールドであってよい。
第１の態様又は第２の態様の可能な実装では、前記結合指示は２ビットを含み、前記結合指示は複数のリソースユニットを結合することにより得られるMulti-RUの数を示し、１つのMulti-RUは、前記複数のリソースユニットの中の少なくとも２つのリソースユニットを結合することにより形成される。
第１の態様又は第２の態様の可能な実装では、
１つのMulti-RUが存在する場合、前記Multi-RUは、１つの２６-tone RUと１つの５２-tone RUを結合することにより、１つの２６-tone RUと１つの１０６-tone RUを結合することにより、又は１つの５２-tone RUと１つの１０６-tone RUを結合することにより、形成され、
２つのMulti-RUが存在する場合、前記２つのMulti-RUの中で、一方のMulti-RUは、１つの２６-tone RUと１つの５２-tone RUを結合することにより形成され、他方のMulti-RUは、１つの２６-tone RUと１つの１０６-tone RUを結合することにより形成されるか、又は前記２つのMulti-RUの各々は、１つの２６-tone RUと１つの５２-tone RUを結合することにより形成され、又は、
３つのMulti-RUが存在する場合、前記３つのMulti-RUの各々は、１つの２６-tone RUと１つの５２-tone RUを結合することにより形成される。
第１の態様又は第２の態様の可能な実装では、
前記結合指示は、１ビットを含み、前記結合指示の第１の値は、前記複数のリソースユニットが結合されていないことを示し、前記結合指示の第２の値は、前記複数のリソースユニットの中の少なくとも２つのRUがMulti-RUに結合されていることを示す。
任意で、前記複数のリソースユニットの中の前記少なくとも２つのRUが前記Multi-RUに結合されるとき、前記Multi-RUは、５６-tone RUと近隣２６-tone RUとを結合することにより形成される、
前記Multi-RUは、１０６-tone RUと近隣２６-tone RUとを結合することにより形成される、又は、
前記Multi-RUは、１０６-tone RUと５２-tone RUとを結合することにより形成される。
第１の態様又は第２の態様の可能な実装では、前記結合指示の第１の値は、前記複数のリソースユニットが結合されていないことを示し、
前記結合指示の第２の値は、前記複数のリソースユニットの中の第１の５２-tone RU又は第１の１０６-tone RUが近隣２６-tone RUと結合されていることを示し、
前記結合指示の第３の値は、前記複数のリソースユニットの中の第２の１０６-tone RUが近隣２６-tone RUと結合されていることを示し、
前記結合指示の第４の値は、前記複数のリソースユニットの中の第３の５２-tone RUが近隣２６-tone RUと結合されていることを示す。
第３の態様によれば、リソースユニット結合指示方法が提供される。前記方法は、送信装置によって実行されてもよい。例えば、前記送信装置はAPであってもよく、又は前記送信装置に適用されるチップであってもよい。前記方法は、
物理層プロトコルデータユニットPPDUを決定するステップであって、前記PPDUは信号フィールドを含み、前記信号フィールドは、複数のリソースユニット割り当てサブフィールドと複数の結合指示とを含み、前記複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、前記複数の結合指示は、複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである、ステップと、
前記PPDUを送信するステップと、
を含む。
第３の態様で提供されるリソースユニット結合指示方法によれば、複数の隣接又は非隣接大型RUを使用してデータを送信する際に、１人以上のユーザをサポートするために、前記信号フィールド内の前記結合指示は、２４２-tone RUに渡る大型RUの結合状態を示し、及び前記複数の大型RUの結合状態を前記ユーザに示してよい。これは、システムのRU割り当ての柔軟性を改善し、プリアンブルパンクチャリングの場合にシステムのスペクトル利用を改善する。
第４の態様によれば、リソースユニット結合指示方法が提供される。前記方法は、受信装置によって実行されてよい。例えば、前記受信装置はSTAであってよく、又は前記受信装置に適用されるチップであってよい。前記方法は、
物理層プロトコルデータユニットPPDUを受信するステップであって、前記PPDUは信号フィールドを含み、前記信号フィールドは、複数のリソースユニット割り当てサブフィールドと複数の結合指示とを含み、前記複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、前記複数の結合指示は前記複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである、ステップと、
前記PPDUに基づき、前記複数のリソースユニットの前記結合情報を決定するよう構成されるステップと、
を含む。
第４の態様で提供されるリソースユニット結合指示方法によれば、前記信号フィールド内の前記受信した結合指示は、前記複数の隣接又は非隣接大型RUを使用してデータを送信する際に、１人以上のユーザをサポートするために、２４２-tone RUに渡る大型RUの結合状態をユーザに決定するために使用されてしてよい。これは、システムのRU割り当ての柔軟性を改善し、プリアンブルパンクチャリングの場合にシステムのスペクトル利用を改善する。
第３の態様又は第４の態様の可能な実装では、前記信号フィールドは、HE-SIG-Bフィールド、EHT-SIGフィールド、又は将来のネットワークシステムにおける８０２.１１の信号フィールドであってよい。
第３の態様又は第４の態様の可能な実装では、前記結合指示は、前記対応するリソースユニット割り当てサブフィールドに含まれるか、又は、
前記信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、前記マルチリソースユニット割り当てフィールドは、前記複数の結合指示を含む。
第３の態様又は第４の態様の可能な実装では、前記結合指示に対応するRUは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである。
第３の態様又は第４の態様の可能な実装では、前記結合指示の第１の値は、前記結合指示に対応するRUが結合されていないことを示し、
前記複数の結合指示の中で、値が全て第２の値である少なくとも２つの結合指示に対応する少なくとも２つのRUが結合される。
第３の態様又は第４の態様の可能な実装では、前記結合指示の第１の値は、前記結合指示に対応するRUが結合されていないことを示し、
前記結合指示の第２の値は、前記結合指示に対応するRUと別のRUとがMulti-RUに結合されており、前記RUが前記Multi-RUの中の最初のRUであることを示し、
前記結合指示の第３の値は、前記結合指示に対応するRUと別のRUとがMulti-RUに結合されており、前記RUが前記Multi-RUの中の中間RUであることを示し、
前記結合指示の第４の値は、前記結合指示に対応するRUと別のRUとがMulti-RUに結合されており、前記RUが前記Multi-RUの中の末尾RUであることを示す。
第３の態様又は第４の態様の可能な実装では、前記結合指示の第１の値は、前記結合指示に対応するRUが結合されていないことを示し、
前記結合指示の第２の値は、前記結合指示に対応するRUとプリセット位置にある別のRがMulti-RUに結合されていることを示す。
第５の態様によると、通信機器が提供される。前記機器は、第１の態様又は第１の態様の可能な実装のうちのいずれか１つにおけるステップを実行するよう構成されるユニット、又は第３の態様又は第３の態様の可能な実装のうちのいずれか１つにおけるステップを実行するよう構成されるユニットを含む。
第６の態様によると、通信機器が提供される。前記機器は、第２の態様又は第２の態様の可能な実装のうちのいずれか１つにおけるステップを実行するよう構成されるユニット、又は第４の態様又は第４の態様の可能な実装のうちのいずれか１つにおけるステップを実行するよう構成されるユニットを含む。
第７の態様によると、通信機器が提供される。前記機器は、少なくとも１つのプロセッサと、メモリと、を含む。前記少なくとも１つのプロセッサは、第１の態様又は第１の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成されるか、又は第３の態様又は第３の態様の可能な実装のうちのいずれか１つにおけるス方法を実行するよう構成される。
第８の態様によると、通信機器が提供される。前記機器は、少なくとも１つのプロセッサと、メモリと、を含む。前記少なくとも１つのプロセッサは、第２の態様又は第２の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成され、又は第４の態様又は第４の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成される。
第９の態様によると、通信機器が提供される。前記機器は、少なくとも１つプロセッサ及びインタフェース回路を含む。前記少なくとも１つのプロセッサは、第１の態様又は第１の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成されるか、又は第３の態様又は第３の態様の可能な実装のうちのいずれか１つにおけるス方法を実行するよう構成される。
第１０の態様によると、通信機器が提供される。前記機器は、少なくとも１つプロセッサ及びインタフェース回路を含む。前記少なくとも１つのプロセッサは、第２の態様又は第２の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成され、又は第４の態様又は第４の態様の可能な実装のうちのいずれか１つにおける方法を実行するよう構成される。
第１１の態様によれば、ネットワーク装置が提供される。前記ネットワーク装置は、第５の態様で提供される通信機器を含み、前記ネットワーク装置は、第７の態様で提供される通信機器を含み、又は、前記ネットワーク装置は、第９の態様で提供される通信機器を含む。
第１２の態様によると、端末装置が提供される。前記端末装置は、第６の態様で提供される通信機器を含み、前記端末装置は、第８の態様で提供される通信機器を含み、又は、前記端末装置は、第１０の態様で提供される通信機器を含む。
第１３の態様によると、コンピュータプログラムプロダクトが提供される。前記コンピュータプログラムプロダクトは、コンピュータプログラムを含む。プロセッサにより実行されると、前記コンピュータプログラムは、第１の態様～第４の態様又は第１の態様～第４の態様の可能な実装のうちのいずれか１つにおける方法を実行するために使用される。
第１４の態様によると、コンピュータ-可読記憶媒体が提供される。前記コンピュータ可読記憶媒体はコンピュータプログラムを格納する。プロセッサにより実行されると、前記コンピュータプログラムは、第１の態様～第４の態様のいずれか１つ又は第１の態様～第４の態様のいずれか１つにおける方法を実行するために使用される。
第１５の態様によると、通信システムが提供される。前記通信システムは、第５の態様で提供される機器と第６の態様で提供される機器とを含み、前記システムは、第７の態様で提供される機器と第８の態様で提供される機器とを含み、前記システムは、第９の態様で提供される機器と第１０の態様で提供される機器とを含み、又は、前記システムは、第１１の態様で提供されるネットワーク装置と第１２の態様で提供される端末装置とを含む。
第１６の態様によると、チップが提供される。前記チップは、メモリからコンピュータプログラムを呼び出し、前記コンピュータプログラムを実行して、前記チップがインストールされた通信装置が第１の態様～第４の態様又は第１の態様～第４の態様の可能な実装のうちのいずれか１つにおける方法を実行する、又は第２の態様又は第２の態様の可能な実装のうちのいずれか１つにおける方法を実行する、よう構成されるプロセッサを含む。
本願の実施形態に適用可能な通信システムの概略図である。
２０MHzチャネル上のHE-SIGフィールドの構造の概略図である。
データパケット帯域幅が２０MHzである場合のリソースユニットの様々な配置及び結合方法の概略図である。
データパケット帯域幅が４０MHzである場合のリソースユニットの様々な配置及び結合方法の概略図である。
、データパケット帯域幅が８０MHzである場合のリソースユニットの様々な配置及び結合方法の概略図である。
データパケット帯域幅が２０MHzの場合のコンテンツチャネルの構造の概略図である。
データパケット帯域幅が４０MHzの場合のコンテンツチャネルの構造の概略図である。
データパケット帯域幅が８０MHzの場合のコンテンツチャネルの構造の概略図である。
本願の実施形態に係るリソースユニット結合指示方法の概略相互作用図である。
本願の実施形態による別のリソースユニット結合指示方法の概略相互作用図である。
本願に係る信号フィールドの一例の概略図である。
本願の実施形態によるマルチリソースユニット割り当てフィールドの例の概略図である。
本願の実施形態による、マルチリソースユニット割り当てフィールドの別の実施形態の概略図である。
本願による信号フィールドの例の概略図である。
本願の実施形態によるリソースユニットの位置情報に基づいてリソースユニットを決定する例の概略図である。
本願の実施形態による通信機器の概略図である。
本願の実施形態による別の通信機器の概略図である。
本願の実施形態による通信機器の概略図である。
本願の実施形態による別の通信機器の概略図である。
本願の実施形態による端末装置の概略図である。
本願の実施形態による別の端末装置の概略図である。
本願の実施形態によるネットワーク装置の概略図である。
本願の実施形態によるデータパケット帯域幅が２０MHzである場合のリソースユニットの種々の結合方法の概略図である。
本願の実施形態によるデータパケット帯域幅が４０MHzである場合のリソースユニットの種々の結合方法の概略図である。
添付の図面を参照して、本願の技術ソリューションを以下に説明する。
本願の実施形態における技術ソリューションは、様々な通信システム、例えば、無線ローカルエリアネットワーク（Wireless Local Area Network, WLAN）システムに適用することができる。例えば、本願の実施形態は、現在WLAN又は将来の電気電子学会（institute of electrical and electronics engineers, IEEE）８０２.１１シリーズプロトコルで使用されるIEEE８０２.１１シリーズプロトコルの中の８０２.１１ac/８０２.１１ax/８０２.１１bのいずれかに適用することができる。
図１は、本願の実施形態に適用可能な通信システムの概略図である。図１に示す通信システムは、WLANシステム又は広域ネットワークシステムであってもよい。図１の通信システムは、１つ以上のAP及び１つ以上のSTAを含んでよい。図１では、２つのAP（AP１とAP２）と２つのユーザ局（station, STA）（STA１とSTA２）が例として用いられている。無線通信は、様々な標準を使用して、AP間、APとSTA間、及びSTA間で行うことができる。本願で提供されるソリューションは、AP間の通信、STA間の通信、及びAPとSTA間の通信に適用することができる。
ユーザ局（STA）は、端末、加入者装置、アクセス端末、移動局、遠隔局、遠隔端末、モバイル装置、ユーザ端末、無線通信装置、ユーザエージェント、ユーザ機器、又はユーザ機器（user equipment, UE）とも呼ばれてよい。局は、無線通信チップ、無線センサ、又は無線通信端末であってよい。例えば、無線フィデリティ（wireless fidelity, Wi-Fi）通信機能をサポートする携帯電話機、Wi-Fi通信機能をサポートするタブレットコンピュータ、Wi-Fi通信機能をサポートするセットトップボックス、Wi-Fi通信機能をサポートするスマートテレビ、Wi-Fi通信機能をサポートするスマートウェアラブル装置、Wi-Fi通信機能をサポートする車載型通信装置、Wi-Fi通信機能をサポートするコンピュータ、スマートホーム装置、例えば、スマートカメラ、スマート水道計、若しくはWi-Fi通信機能をサポートするセンサ、又はWi-Fi通信機能をサポートする車両のインターネット装置、モノのインターネット装置、センサなどである。任意的に、局は、現在のネットワークシステム又は将来のネットワークシステムにおいて、８０２.１１標準の装置をサポートしてよい。
本願のアクセスポイントAPは、無線通信ネットワーク内に配置され、局に対して無線通信機能を提供する機器であり、WLANのハブとして使用されてよい。アクセスポイントAPは、代替として、基地局、ルータ、ゲートウェイ、リピータ、通信サーバ、スイッチ、ブリッジなどであってよい。基地局は、様々な形態のマクロ基地局、マイクロ基地局、中継ノード等を含んでよい。簡単に説明するために、局STAのための無線通信機能及び無線通信サービスを提供する機器は、まとめてアクセスポイント又はAPと呼ばれる。
本願の本実施形態では、APは、無線ローカルエリアネットワークを使用することによってSTAと通信してよく、STAのデータはネットワーク側に送信されるか、又はネットワーク側からSTAにデータが送信される。APは、無線アクセスポイント、ホットスポットなどとも呼ばれる。APは、モバイルユーザが有線ネットワークにアクセスするために使用するアクセスポイントであり、主に家庭内、ビル内、キャンパス内に配置され、典型的なカバレッジ半径は数十メートルから数百メートルである。勿論、APは代替として屋外に展開されてよい。APは、有線ネットワークと無線ネットワークを接続するブリッジと等価である。APは、主に無線ネットワーククライアントを互いに接続し、無線ネットワークをイーサネットに接続するために使用される。具体的には、APは、Wi-Fiチップを備えた端末装置又はネットワーク機器であってよい。任意的に、APは、現在のネットワークシステム又は将来のネットワークシステムにおける８０２.１１標準をサポートする装置であってよい。
具体的には、無線通信は、マルチユーザ多入力多出力（multi-users multiple-input multiple-output, MU-MIMO）技術を使用することによって、APとSTA間で実行されてよい。本願の本実施形態において、各STAは、１つ以上のアンテナを備える。各APは、複数サイトの調整及び／又は共同伝送をサポートする。
図１は単なる概略図であることがさらに理解されるべきである。通信システムは、さらに、別のネットワーク装置又は端末装置を含んでよく、例えば、図１には示されていない無線中継装置及び無線バックホール装置をさらに含んでよい。通信システムに含まれるAP及びSTAの数は、本願の本実施形態では制限されない。
さらに、本願の態様又は特徴は、標準的なプログラミング及び／又はエンジニアリング技術を使用する方法、機器、又は製品として実施することができる。本願において使用される「製品」という用語は、任意のコンピュータ可読コンポーネント、キャリア、又は媒体からアクセス可能なコンピュータプログラムを包含する。例えば、コンピュータ可読媒体は、磁気記憶コンポーネント（例えば、ハードディスク、フロッピーディスク、又は磁気テープ）、光ディスク（例えば、コンパクトディスク（compact disc, CD）、デジタルバーサタイルディスク（digital versatile disc, DVD）など）、スマートカード及びフラッシュメモリコンポーネント（例えば、消去可能プログラマブル読み出し専用メモリ（erasable programmable read-only memory, EPROM）、カード、スティック、キードライブなど）を含んでよいが、これらに限定されない。さらに、本明細書に記載される種々の記憶媒体は、情報を格納するように構成される１つ以上の装置及び／又は他の機械可読媒体を示してよい。「機械可読媒体」という用語は、無線チャネル、及び命令及び／又はデータを格納し、含み、及び／又は運ぶことができる種々の他の媒体を含んでよいが、これらに限定されない。
帯域幅構成に関しては、現在８０２.１１axでサポートされている帯域幅構成は、２０MHz、４０MHz、８０MHz、１６０MHz、及び８０+８０MHzを含む。１６０MHzと８０+８０MHzとの間の違いは、１６０MHzが連続周波数帯域であり、８０+８０MHzの中の２つの８０MHzが分離されていることである。３２０MHzなどの構成は、８０２.１１beでサポートされる。
ユーザ周波数帯域のリソース割り当てでは、ユーザの周波数帯域のリソースは、チャネルの形式ではなく、リソースユニット（Resource Unit, RU）の形式で割り当てられる。８０２.１１axの１つの２０MHzチャネルは、２６-tone RU、５２-tone RU、又は１０６-tone RUの形式の複数のRUを含むことができる。toneはサブキャリアを示す。例えば、２６-tone RUは、２６のサブキャリアを含むRUを示し、２６-tone RUは、使用のために１人のユーザに割り当てられてよい。さらに、RUは、代替として、２４２-tone、４８４-tone、９９６-toneなどの形式で１人以上のユーザに割り当てられてよい。
しかし、８０２.１１axは現在、１人以上のユーザへの単一のRUの割り当てをサポートする。例えば、サイズ（size）が１０６サブキャリア以上のリソースユニット（１０６-tone RU）によってサポートされるMU-MIMOユーザの数は、８以下であってよい。しかし、８０２.１１axは、複数の隣接又は非隣接RUを１人以上のユーザに使用のために割り当てることをサポートしない。これは、システムのRU割り当ての柔軟性を低下させ、プリアンブルパンクチャリングの場合にシステムの低スペクトル利用を引き起こす。
これを考慮して、本願は、複数の隣接又は非隣接RUを使用してデータを送信する際に１人以上のユーザをサポートし、複数のRUの結合状態をユーザに示すリソースユニット結合指示方法を提供する。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
本願で提供される方法をより明確に説明するために、RU割り当て及び指示方法を最初に簡単に説明する。
現在、信号（Signal, SIG）フィールドは、主にRU割り当てをユーザに通知するために使用される。SIGフィールドは、各２０MHzチャネル上で別々に符号化される。例えば、信号フィールドは、高効率信号フィールドB（High Efficient Signal Field-B, HE-SIG-B）、超高スループット信号フィールド（Extremely High Throughput Signal Field, EHT-SIG）、又は将来のネットワークシステムにおける８０２.１１の信号フィールドであってよい。各２０MHzチャネル上のSIGフィールドの情報構造を図２に示す。
図２に示すように、HE-SIGフィールドは２つの部分に分割される。第１の部分は共通フィールド（common field）であり、１からNのリソースユニット（resource unit, RU）割り当てサブフィールド（RU allocation subfields）、帯域幅が８０MHz以上のときに存在するCenter ２６サブキャリア（Center ２６-Tone）リソースユニット指示サブフィールド（Center ２６-Tone RU indication）、チェックのために使用される巡回冗長コード（cyclic redundancy code, CRC）、及び巡回復号のために使用される末尾（Tail）サブフィールドを含む。１つのリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当てに対応し、１つのリソースユニットサブフィールドは、２０MHzチャネルに含まれる１つ以上のリソースユニットのサイズ及び位置を示す。局毎のフィールド（ユーザ固有フィールド（user specific field）とも呼ばれてよい）には、リソースユニットの割り当て順序に基づいて、１～Mの局毎のフィールド（User Fields）がある。通常、M個の局フィールドのうちの２つはグループを形成し、２つの局フィールドごとに１つのCRCフィールドと１つの末尾フィールドが続く。最後のグループにさらに、１つか２つの局フィールドがあってよい。本願では、局フィールドをユーザフィールドと呼ぶこともある。
１つのリソースユニット割り当てサブフィールドは、１つのリソースユニット割り当てインデックスであり、１つのリソースユニット割り当てインデックスは、２０MHzチャネルに含まれる１つ以上のリソースユニットのサイズ及びロケーションを示す。少なくとも１つの局フィールドの順序は、リソースユニットの割り当ての順序に対応する。各局領域はリソースユニット割り当てに含まれるRUの中の割り当てられたSTAの局情報を示す。リソースユニット割り当てサブフィールド内で示されるリソースユニット配置及び結合が、少なくとも１０６のサブキャリアを含むリソースユニットを含む場合、リソースユニット割り当てインデックスは、さらに、少なくとも１０６のサブキャリアを含むリソースユニットによってサポートされるMU-MIMOユーザの数を示す。MU-MIMOユーザの数は８以下である。
データパケット帯域幅が２０MHzの場合、図３は、データパケット帯域幅が２０MHzの場合のリソースユニットの可能な割り当て方法の概略図である。２０MHz帯域幅全体は、２４２のサブキャリアを含む全リソースユニット（２４２-tone RU）を含んでよく、又は２６のサブキャリアを含むリソースユニット（２６-tone RU）、５２のサブキャリアを含むリソースユニット（５２-tone RU）、及び１０６のサブキャリアを含むリソースユニット（１０６-tone RU）の様々な結合を含むことができる。「tone」はサブキャリアとして理解することができる。データを送信するためのRUにさらに、ガード（Guard）サブキャリア、ヌルサブキャリア、又は直流（direct current, DC）サブキャリアがある。
データパケット帯域幅が４０MHzの場合、図４は、データパケット帯域幅が４０MHzの場合のリソースユニットの様々な割り当て方法を示す。全帯域幅は、２０MHz帯域幅のサブキャリア分布の複製とほぼ同等である。全４０MHz帯域幅は、４８４のサブキャリアを含む全リソースユニット（４８４-tone RU）を含むことができ、又は２６-tone RU、５２-tone RU、１０６-tone RU、及び２４２-tone RUの様々な結合を含むことができる。
データパケット帯域幅が８０MHzの場合、図５は、データパケット帯域幅が８０MHzの場合のリソースユニットの可能な割り当て方法の概略図である。全帯域幅は、２０MHz帯域幅のサブキャリア分布の複製とほぼ同等である。８０MHz帯域幅全体は、９９６個のサブキャリアを含む全体のリソースユニット（９９６-tone RU）を含んでもよく、又は４８４-tone RU、２４２-tone RU、１０６-tone RU、５２-tone RU、及び２６-tone RUの様々な結合を含んでもよい。さらに、８０MHz帯域幅全体の中間には、２つの１３-toneサブユニットを含むCenter ２６-tone RU（Center ２６-Tone RU）がある。
同様に、データパケット帯域幅が１６０MHzの場合、全帯域幅は、２つの８０MHz帯域幅のサブキャリア分布の複製と考えられる。全帯域幅は、２×９９６-tone RU全体（すなわち、１９９２サブキャリアを含むリソースユニット）を含むことができ、あるいは２６-tone RU、５２-tone RU、１０６-tone RU、２４２-tone RU、４８４-tone RU、及び９９６-tone RUの様々な結合を含むことができる。さらに、８０MHz帯域幅全体の中間には、２つの１３-toneサブユニットを含むCenter ２６-tone RUがある。
前述のサブキャリア分布方法では、２４２-tone RUに基づいて、左側の２４２-tone RUをデータパケット帯域幅の最低周波数とみなし、右側の２４２-tone RUを最高周波数とみなすことができる。図６は、一例として使用される。この場合、２４２-tone RUは、左から右へ１、２、３、及び４の連続番号が付されてよい。別の例として、データパケット帯域幅が１６０MHzである場合、２４２-tone RUは、左から右へ１、２、...、及び８の順序番号が付されてよい。データフィールドにおいて、８つの２４２-tone RUは、周波数の昇順で８つの２０MHzチャネルと１対１に対応することが理解されるべきである。しかしながら、Center ２６-tone RUがあるので、８つの２４２-tone RUと８つの２０MHzチャネルは、周波数が完全に重なっていない。
コンテンツチャネル（content channel, CC）の概念は、８０２.１１axに導入されている。コンテンツチャネルは、SIG-Bフィールドに含まれるコンテンツとして理解され得る。例えば、コンテンツチャネルは、少なくとも１つのリソースユニット割り当てサブフィールド（RU allocation subfield）、複数の局ごとのフィールド、チェックに使用されるCRC、及び巡回復号に使用される末尾（Tail）サブフィールドを含んでよい。図６は、データパケット帯域幅が２０MHzの場合のコンテンツチャネルの構造の概略図である。図６に示すように、データパケット帯域幅が２０MHzのみである場合、SIG-Bフィールドは、１つのコンテンツチャネルのみを含む。コンテンツチャネルは、データ部分の最初の２４２-tone RUの範囲におけるリソースユニット割り当ての指示を示す１つのリソースユニット割り当てサブフィールドを含む。１つのリソースユニット割り当てサブフィールドは、１つのリソースユニット割り当てインデックスであり、１つの２４２-tone RUにおけるリソースユニットのすべての可能な割り当て方法を示すために使用することができる。さらに、インデックスは、１０６-tone RU以上のサイズのRU（すなわち、少なくとも１０６のサブキャリアを含むRU）におけるSU/MU-MIMO伝送を実行するためのユーザ数を示す。
例えば、リソースユニット割り当てサブフィールドは８ビットのインデックスであると仮定する。１つの２４２-tone RUにおけるリソースユニットの可能な全ての割り当て方法は、８ビットインデックスを使用して示すことができる。さらに、８ビットインデックスは、サイズが１０６-tone RU以上のRU（すなわち、少なくとも１０６サブキャリアを含むRU）において、SU/MU-MIMO伝送を実行するためのユーザ数を示す。８ビットインデックスのリソースユニットインデックステーブルを表１に示す。
Figure 0007585329000001
表１では、最初の列は８ビットのインデックスを示し、中間の列#１から#９は異なるリソースユニットを示している。セル内の数字は、リソースユニットに含まれるサブキャリアの数を示す。例えば、インデックス００１１１y２y１y０は、２４２-tone RU全体が４つのRU、すなわち５２-tone RU、５２-tone RU、２６-tone RU及び１０６-tone RUに分割されていることを示す。３列目のエントリの数は、同じリソースユニットに割り当てられたエントリの数を示す。つまり、異なる数のインデックスが、同じリソースユニット配置方法に対応する。インデックス００１１１y２y１y０では、２４２-tone RUのリソースユニット割り当て方法が示されている場合、y２y１y０はさらに、１０６-tone RUに含まれるSU/MU-MIMO伝送を実行するためのユーザ数を示し、その数は１～８ユーザに相当するため、８エントリが存在する。言い換えれば、３ビットy２y１y０は、１０６-tone RUでサポートされている１～８人のユーザを示す。８つのエントリは、表の中の８つの独立した行と考えられる。８つの行は、同じリソースユニット割り当て方法に対応し、各行は、１０６-tone RUによってサポートされる異なる数のユーザに対応する。８０２.１１ax標準では、MU-MIMOは少なくとも１０６のサブキャリアを含むRUで実行され得ることが規定されている。従って、表２の列に少なくとも１０６個のサブキャリアを含むRUが存在する場合、エントリの数は１より大きい。相応して、２４２-tone RUの範囲内の割り当てられたSTAの局情報は、リソース割り当ての順序に基づいて、局毎のフィールドに示される。
表１に示すRU構成の大部分は、２４２-tone RUの範囲内である。さらに、幾つかのRU構成は、RUが２４２-tone RU、４８４-tone RU、又は９９６-tone RUに属することを示す。各８ビットのリソースユニット割り当てサブフィールドは、対応する２０MHzチャネルの範囲のRU割り当て状態を通知する。２０MHz帯域幅が１つのリソースユニット割り当てサブフィールドに対応し、４０MHz帯域幅が２つのリソースユニット割り当てサブフィールドに対応し、８０MHz帯域幅が４つのリソースユニット割り当てサブフィールドに対応し、１６０MHz帯域幅が８つのリソースユニット割り当てサブフィールドに対応し、３２０MHz帯域幅が１６のリソースユニット割り当てサブフィールドに対応することが理解できる。
図７は、データパケット帯域幅が４０MHzの場合のコンテンツチャネルの構造の概略図である。図７に示すように、データパケット帯域幅が４０MHzの場合、２つのSIG-Bコンテンツチャネル、すなわちCC１とCC２が存在する。第１のSIG-Bチャネル、すなわちCC１は、リソースユニット割り当てサブフィールドと、第１の２４２-tone RUの範囲内の対応する局毎のフィールドとを含む。第２のHE-SIG-Bチャネル、すなわちCC２は、リソースユニット割り当てサブフィールドと、第２の２４２-tone RUの範囲内の対応する局毎のフィールドとを含む。
図８は、データパケット帯域幅が８０MHzである場合のコンテンツチャネルの構造の概略図である。図８に示すように、データパケット帯域幅が８０MHzの場合、まだ２つのCCが存在し、合計４つのチャネルが存在する。そのため、CC１、CC２、CC１、CC２の４チャネルの構成に基づいて、周波数の昇順にリソースユニットの割り当て情報が示される。CC１は、第１の２４２-tone RU及び第３の２４２-tone RUの範囲のリソースユニット割り当てサブフィールドと、第１の２４２-tone RU及び第３の２４２-tone RUの範囲の対応する局毎のフィールドとを含む。CC２は、第２の２４２-tone RU及び第４の２４２-tone RUの範囲のリソースユニット割り当てサブフィールドと、第２の２４２-tone RU及び第４の２４２-tone RUの範囲の対応する局毎のフィールドとを含む。さらに、２つのCCの各々は、リソースユニットがデータを送信するために使用されるかどうかを示すために、８０MHz帯域幅のCenter ２６-tone RU指示フィールドを含む。
同様に、データパケット帯域幅が１６０MHzの場合、まだ２つのCCがあり、合計８つのチャネルがある。これは、８０MHz帯域幅をベースにしたさらなる拡張と同等である。
本願の本実施形態では、異なるRUの結合がサポートされてもよく、RUの結合情報は、信号フィールドを使用してユーザ機器に通知されてよい。例えば、信号フィールドは、信号フィールドB、超高スループット信号（EHT-SIG）フィールド、EHT-SIGフィールドに含まれる信号フィールド、EHT-SIG-Bフィールド、又は物理層プロトコルデータユニット（physical layer protocol data unit, PPDU）に含まれる別のフィールドであり得る。これは、本願において限定されない。
以下に、本願の本実施形態で提供されるRUの幾つかの可能な結合状態について説明する。
簡単に説明するために、RUには小型RU（small-size RU）と大型RU（large-size RU）の２種類がある。小型ＲUのセットは{２６,５２,１０６}であり、大型ＲUのセットは{２４２,４８４,９９６}である。セット中の数字は、RUを形成するサブキャリアの数を示す。
任意で、本願の本実施形態において、以下のRU結合ルールが設定されてよい:
１：小型RUと大型RUは結合されない、
２:小型RUは２０MHzのチャネルに渡り結合されない、及び
３:小型RUの結合は連続的であるべきであり、場合によっては代替として不連続であってよい。
本願の本実施形態では、複数の隣接又は非隣接RUが、マルチRU（Multi-RU）へと結合される。Multi-RUを形成する複数の隣接又は非隣接RUは、１人以上のユーザに割り当てられてもよい。任意に、複数の隣接又は非隣接RUは、８０２.１１axで定義されてもよく、結合されたRUの数は制限されない。例えば、本願の本実施形態における２０MHzチャネル内の２つの小型RUの結合は、２つの小型RUの１つのMulti-RUへの結合として理解され得る。
前述のルールに基づき、２０MHzチャネルにおける小型RUの結合については、小型RUの結合方法として、（５２-tone RU+２６-tone RU）方法、（１０６-tone RU+２６-tone RU）方法、（５２-tone RU+１０６-tone RU）方法が考えられる。言い換えれば、２０MHzチャネルには３種類のMulti-RUが含まれる可能性がある。
第１タイプMulti-RUは、１つの５２-tone RUと１つの２６-tone RUを結合して形成される。
第２タイプMulti-RUは、１つの１０６-tone RUと１つの２６-tone RUを結合して形成される。
第３タイプMulti-RUは、１つの５２-tone RUと１つの１０６-tone RUを結合して形成される。
さらに、本願の本実施形態では、１つのRU割り当てサブフィールドによって示される周波数領域リソースユニットの割り当て中に、２０MHzチャネルにおいて、前述の３つのタイプのMulti-RUのうちのいずれか１つが存在してよく、又は第１タイプMulti-RU及び第２タイプMulti-RUが存在してよい。さらに、第１タイプMulti-RUが存在する回数（又は第１タイプMulti-RUが存在する回数）は制限されない。例えば、１つ以上の第１タイプMulti-RUが存在してもよい。例えば、RU割り当てサブフィールドによって示される周波数領域リソースユニットの割り当て方法において、２つの５２-tone RU及び少なくとも２つの２６-tone RUが含まれると仮定される。周波数領域リソースユニットの割り当て方法では、２つの第１タイプMulti-RUが含まれる。１つの第１タイプMulti-RUは、１つの５２-tone RUと１つの２６-tone RUを結合して形成され、もう１つの第１タイプMulti-RUは、他の５２-tone RUと別の２６-tone RUを結合して形成される。
例えば、表２は、２０MHzチャネル内の小型RUの可能な結合を示している。
Figure 0007585329000002
表２において、Aは、１つの第１タイプMulti-RUが２０MHzチャネルに存在することを示す。すなわち、１つの５２-tone RU及び１つの２６-tone RUが結合される。Bは、２つの第１タイプMulti-RUが２０MHzチャネルに存在することを示す。すなわち、１つの５２-tone RUと１つの２６-tone RUが結合され、他の５２-tone RUと他の２６-tone RUが結合される。Cは、２０MHzチャネルに３つの第１タイプMulti-RUが存在することを示す。すなわち、１つの５２-tone RUと１つの２６-tone RUが結合され、別の５２-tone RUと別の２６-tone RUが結合され、さらに別の５２-tone RUとさらに別の２６-tone RUが結合される。Dは、２０MHzチャネルに１つの第３タイプMulti-RUが存在することを示す。すなわち、１つの１０６-tone RUと１つの５６-tone RUが結合される。Eは、２０MHzチャネルに１つの第２タイプMulti-RUが存在すること、すなわち、１つの１０６-tone RUと１つの２６-tone RUが結合されることを示す。
表中の「又は」は、同じリソースユニット割り当て方法で、対応するA～Eの１つのみが出現できることを示している。例えば、リソースユニット割り当て方法が、５２-tone RU、２６-tone RU、２６-tone RU、２６-tone RU、２６-tone RU、２６-tone RU、５２-tone RUである場合、最初の５２-tone RUの後の（A、又は）、及び、２番目の５２-tone RUの後の（B、又は）、このリソースユニット割り当て方法において、Multi-RUの以下の場合：１つの第１タイプMulti-RUが２６-tone RUと２つの５２-tone RUのいずれかを結合して形成される、が存在し得ることを示す。言い換えると、第１タイプMulti-RUが１つあり、これは結合方法Aである。あるいは、１つの第１タイプMulti-RUが第１の５２-tone RUと任意の２６-tone RUとを結合して形成され、他の第１タイプMulti-RUが第２の５２-tone RUと任意の他の２６-tone RUとを結合して形成される。言い換えると、２つの第１タイプMulti-RUがあり、これは結合Bである。
別の例として、リソースユニット割り当て方法が、５２-tone RU、５２-tone RU、２６-tone RU、及び１０６-tone RUである場合、最初の５２-tone RUの後の（A、又は）及び１０６-tone RUの後の（E又はD、又は）に、このリソースユニット割り当て方法において、Multi-RUの以下の場合：１つの第１タイプMulti-RUが、１つの２６-tone RUと２つの５２-tone RUのいずれかとを結合して形成される、が存在し得ることを示す。つまり、１つの第１タイプMulti-RUがあり、これは結合方法Aである。或いは、１つの１０６-tone RUと２つの５２-tone RUのいずれかとを結合して、１つの第３タイプMulti-RUが形成される。言い換えると、第３タイプMulti-RUが１つあり、これは結合方法Dである。あるいは、１つの１０６-tone RUと１つの２６-tone RUを結合して、１つの第２タイプMulti-RUが形成される。すなわち、第２タイプMulti-RUが１つあり、これは結合方法Eである。
本願の本実施形態において、前述の結合方法における５２-tone RU、１０６-tone RU、及び２６-tone RUの位置は、第１タイプMulti-RU、第２タイプMulti-RU、及び第３タイプMulti-RUに限定されないことが理解されるべきである。言い換えると、前述の結合方法Aは、単に、対応するRU割り当てに１つの第１タイプMulti-RU（５２-tone RU+２６-tone RU）が存在し、１つの２６-tone RU及び１つの５２-tone RUの位置は限定されないことを示すに過ぎない。前述の結合方法Bは、単に、２つの第１タイプMulti-RU（５２-tone RU+２６-tone RU）及び（５２-tone RU+２６-tone RU）が存在することを示しており、結合される２６-tone RU及び５２-tone RUの位置はいずれも限定されないことを示すに過ぎない。同様に、前述の結合方法Dは、単に、対応するRU割り当てにおいて、１つの第３タイプMulti-RU（１０６-tone RU+５２-tone RU）が存在することを示し、結合される１つの１０６-tone RUと１つの５２-tone RUの位置はいずれも限定されないことを示すに過ぎない。前述の結合方法Eは、単に、対応するRU割り当てにおいて、１つの第２タイプMulti-RU（１０６-tone RU+２６-tone RU）があり、結合される１つの１０６-tone RU及び１つの２６-tone RUの位置はいずれも限定されないことを示すに過ぎない。換言すれば、表２に示す小型RUの結合方法は、限定されない結合方法であり、結合される１０６-tone RU、２６-tone RU、５２-tone RUの位置は限定されない。
任意に、本願の幾つかの可能な実装において、結合可能な５２-tone RU又は１０６-tone RUの各々が２６-tone RUと結合される場合、以下の原理に従うことができる:５２-tone RU又は１０６-tone RUは、２０MHzチャネル内で、５２-tone RU又は１０６-tone RUに最も近い２６-tone RUと結合されてよい。例えば、右２６-tone RUは、距離が同じ場合に優先的に結合されてよく、又は左２６-tone RUは、距離が同じ場合に優先的に結合されてよい。あるいは、左又は右の２６-tone RUは、距離が同じ場合は左の１０６-tone RU又は左の５２-tone RUの範囲で優先的に結合され、距離が同じ場合は右又は左の２６-tone RUは、右の１０６-tone RU又は右の５２-tone RUの範囲で優先的に結合される。例えば、第１タイプMulti-RU（５２-tone RU+２６-tone RU）については、１つの５２-tone RUに隣接する左又は右の２６-tone RUと５２-tone RUを結合することにより、第１タイプMulti-RUが形成されてよい。第２タイプMulti-RU（１０６-tone RU+２６-tone RU）については、１つの１０６-tone RUに隣接する左又は右の２６-tone RUと１０６-tone RUを結合することにより、第２タイプMulti-RUが形成されてよい。第３タイプMulti-RU（１０６-tone RU+５２-tone RU）については、１つの１０６-tone RUに隣接する（又は最も近い）左又は右の５２-tone RUを１０６-tone RUと結合することにより、第３タイプMulti-RUが形成されてよい。言い換えれば、小型RUの前述の結合方法は限定された結合方法であり、結合される１０６-tone RU、２６-tone RU、及び５２-tone RUの位置は、ある程度限定される。
例えば、表３は、本願の本実施形態による、２０MHzチャネル内の小型RUの別の可能な結合方法を示す。
Figure 0007585329000003
表３において、任意の行におけるサブキャリアの分布について、番号付きRU（a）を結合することによってMulti-RUを得ることができ、番号付きRU（b）を結合することによってMulti-RUを得ることができる。さらに、同じRU割り当てにおいて、方法（a）のRU結合と方法（b）のRU結合が共存し得る。
別の例として、表４は、本願の本実施形態による、２０MHzチャネル内の５２-tone RU及び１０６-tone RUの別の可能な結合方法を示す。
Figure 0007585329000004
表４において、任意の行におけるサブキャリアの分布に対して、Multi-RUは、番号付きRU（c）を結合することによって得ることができる。
本願の本実施形態では、２０MHzチャネル内に小型RUの別の可能な結合方法があり得ることを理解されたい。表２～表４は、単に、幾つかの可能なRU結合方法を例として挙げているにすぎない。しかしながら、本願の本実施形態では、２０MHzチャネル内の小型RUの結合方法に制限を課すべきではない。
表３及び表４は、小型RUの限定された結合方法を示すことをさらに理解すべきである。
大型ＲUの結合については、以下のように、８０MHz帯域幅、１６０MHz帯域幅、３２０MHz帯域幅を別々に説明の例として使用する。本願の本実施形態における２４２-tone RUに渡る大型RUの結合は、複数の大型RUを１つのMulti-RUに結合したものとして理解することもできる。チャネル上でプリアンブルがパンクチャリングされる場合、パンクチャリングされていない複数のRUを結合して、結合された複数のRUを１人以上のユーザに割り当てるために、大型RUの結合方法が使用されてよい。これは、RU割り当ての柔軟性とスペクトル利用を改善する。
表５に示す８０MHz帯域幅の可能なRU結合方法では、８０MHz帯域幅は４つのリソースユニット割り当てサブフィールドに対応し、１つのリソースユニット割り当てサブフィールドは１つの２４２-tone RUを示す。４つのリソースユニット割り当てサブフィールドは、順番に２つのCCに順次配置される。表５の位置は、４つのリソースユニット割り当てサブフィールドによって示される４つの２４２-tone RUの連続した位置を示す。表５に示すように、異なる結合方法では、対応する２つの大型ＲUが１つのMulti-RUに結合されることを別々に示している。言い換えれば、８０MHz帯域幅に含まれる５つの異なるタイプのMulti-RUがある。表５の異なる結合方法は、別々に異なるMulti-RUを示す。８０MHz帯域幅は、（２４２-tone RU+２４２-tone RU）と（４８４-tone RU+２４２-tone RU）の２つのタイプのMulti-RUを含むことができる。
Figure 0007585329000005
１６０MHz帯域幅は、８つのリソースユニット割り当てサブフィールドに対応し、１つのリソースユニット割り当てサブフィールドは、１つの２４２-tone RUを表すため、１６０MHz帯域幅については、２つ以上の大型RUを含む、以下のタイプのMulti-RUがあり得る：（９９６-tone RU+９９６-tone RU）、（２４２-tone RU+４８４-tone RU）、（２４２-tone RU+４８４-tone RU+４８４-tone RU）、（２４２-tone RU+４８４-tone RU+２４２-tone RU）、（４８４-tone RU+９９６-tone RU）、及び（９９６-tone RU+４８４-tone RU）。括弧の各ペアは、１つのタイプのMulti-RUを示す。
例えば、表６は、本願の本実施形態において提供される１６０MHz帯域幅の可能なRU結合方法を示す。１６０MHz帯域幅は８つのリソースユニット割り当てサブフィールドに対応し、１つのリソースユニット割り当てサブフィールドは１つの２４２-tone RUを示す。表６に示される１６０MHz帯域幅は、２つの９９６-tone RUを含むことができる。表６の位置は、２つの９９６-tone RUの連続した位置を示す。表６に示すように、異なる結合方法は、複数の対応する大型RUが１つのMulti-RUに結合されることを別々に示す。
Figure 0007585329000006
表６は単なる一例であり、１６０MHz帯域幅のRU結合方法に制限を課してはならないことを理解されたい。
３２０MHz帯域幅における結合グループは、前述の１６０MHz帯域幅に基づく結合であってよく、前述の８０MHz帯域幅に基づく結合であってもよい、等である。例えば、表７は、本願の本実施形態による３２０MHz帯域幅内に存在し得るRU結合方法を示す。表７に示すように、異なる結合方法は、２つの対応する大型ＲUが１つのMulti-RUに結合されることを別々に示している。

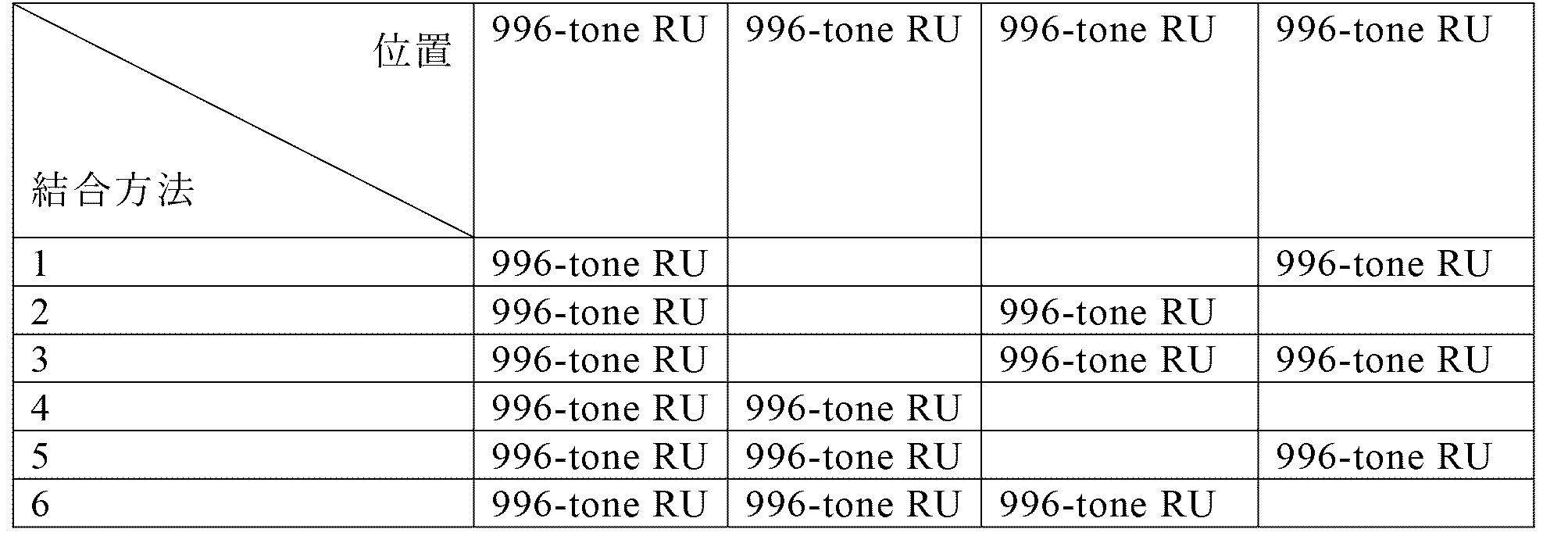

Figure 0007585329000007
表５～表７は、本願の本実施形態における２４２-tone RUに渡る大型RUの結合方法の幾つかの例にすぎず、本願の本実施形態における２４２-tone RUに渡る大型RUの結合方法に制限を課すべきではないことを理解されたい。また、表５～表７には、大型RUの限定された結合方法しか示されておらず、結合される必要がある大型RUの数、位置、組み合わせ等は、いずれもある程度限定されている。言い換えると、結合可能な大型RUの結合や位置などがあらかじめ定義されている。
以下では、図９を参照して、本願で提供されるリソースユニット結合指示方法を詳細に説明する。図９は、本願の実施形態によるリソースユニット結合指示方法２００の概略フローチャートである。方法２００は、図１に示すシナリオに適用することができる。勿論、方法は、別の通信シナリオ又は通信システムにも適用することができる。これは、本願の本実施形態において限定されない。
以下の説明では、送信装置及び受信装置が実施形態における方法を実行する実行主体として使用される例を用いて、実施形態における方法を説明する。送信装置は、前述のAP又はSTAであってもよく、受信装置は、前述のAP又はSTAであってもよい。限定ではないが、例として、方法は、送信装置及び受信装置に適用されるチップによって実行されてもよい。
図９に示すように、方法２００は、ステップS２１０及びステップS２２０を含んでよい。以下、図９を参照して、方法２００のステップを詳細に説明する。方法２００は、以下のステップを含む。
S２１０：送信装置は、PPDUを決定する。ここで、PPDUは、信号フィールドを含み、信号フィールドは、少なくとも１つのリソースユニット割り当てサブフィールドと、少なくとも１つのリソースユニット割り当てサブフィールドに対応する結合指示とを含み、１つのリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当てに対応し、１つのリソースユニットサブフィールドは、２０MHzチャネルに含まれる複数のリソースユニットのサイズ及び位置を示し、信号フィールドは、結合指示をさらに含み、結合指示は、少なくとも１つのリソースユニット割り当てサブフィールドによって示されるリソースユニットの結合情報を示す。換言すれば、信号フィールドは、リソースユニット割り当てサブフィールドと、リソースユニット割り当てサブフィールドに対応する結合指示とを含み、リソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、結合指示は、複数のリソースユニットの結合情報を示す。
１つのリソースユニット割り当てサブフィールドは、２０MHzチャネルの周波数領域に含まれる複数のリソースユニットを示すことができ、複数のリソースユニットはすべて小型RU（small-size RU）である。この場合、１つのリソースユニット割り当てサブフィールドに対応する結合指示は、１つの２０MHzチャネルの周波数領域における小型RUの結合状態を示す。
S２２０：送信側機器からPPDUを送信する。相応して、受信装置はPPDUを受信する。
具体的には、S２１０において、送信装置が受信装置へデータを送信する必要がある場合、送信装置は、PPDUを受信装置に送信し、PPDUは、信号フィールド（Signal Field、SIG）を含む。任意で、信号フィールドは、前述のEHT-SIG-Bフィールドであってよい。信号フィールドに追加して、PPDUは、EHT-SIG-Aフィールド、データフィールドなどをさらに含んでよい。信号フィールドは、少なくとも１つのリソースユニット割り当てサブフィールド（RU allocation subfield）を含む。信号フィールドは、少なくとも１つの局フィールド（User Field）をさらに含んでよい。１つのリソースユニット割り当てサブフィールドは、２０MHzチャネルの周波数領域リソースユニットの割り当てに対応し、１つのリソースユニットサブフィールドは、２０MHzチャネルに含まれる複数のリソースユニットのサイズ及び位置を示す。少なくとも１つの局フィールドの順序は、リソースユニットの割り当ての順序に対応する。各局フィールドはリソースユニットの割り当てに含まれるRU内の割り当てられたSTAの局情報を示す。さらに、信号フィールドは結合指示を更に含み（又は結合指示ビットとも呼ばれてよい）、結合指示は、少なくとも１つのリソースユニット割り当てサブフィールドによって示される、リソースユニットの結合情報を示す。S２２０では、PPDUを受信した後、受信装置は、信号フィールドと指示ビットとに基づいてRUの結合情報を決定して、受信装置に対応する複数のRUを決定してよい。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
図１０は、本願によるリソースユニット結合指示方法３００の別の例の概略的な相互作用図である。方法３００は、ステップS３１０及びステップS３２０を含んでよい。以下に、図１０を参照して、方法３００のステップを詳細に説明する。方法３００は、以下のステップを含む。
S３１０：送信装置は、PPDUを生成し、ここで、PPDUは、信号フィールドを含み、信号フィールドは、複数のリソースユニット割り当てサブフィールド及び複数のリソースユニット割り当てサブフィールドに対応する結合指示を含み、１つのリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当てに対応し、１つのリソースユニットサブフィールドは、２０MHzチャネルに含まれる１つのリソースユニットのサイズ及び位置を示し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである大型RU（large-size RU）である。複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示す。信号フィールドは、さらに、結合指示を含み、複数の結合指示は、複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応する。つまり、複数の結合指示は、複数の大型RUの結合情報を示す。信号フィールドは、複数のリソースユニット割り当てサブフィールドと、複数の結合指示とを含み、複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、複数の結合指示は、複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである。
S３２０：送信側機器からPPDUを送信する。相応して、受信装置はPPDUを受信する。
具体的には、S３１０では、送信装置が受信装置にデータを送信する必要がある場合、送信装置は、PPDUを受信装置に送信する。ここで、PPDUは信号フィールド（Signal Field, SIG）を含む。任意で、信号フィールドは、前述のEHT-SIG-Bフィールドであってよい。信号フィールドに追加して、PPDUは、EHT-SIG-Aフィールド、データフィールドなどをさらに含んでよい。信号フィールドは、少なくとも１つのリソースユニット割り当てサブフィールド（RU allocation subfield）を含む。信号フィールドは、少なくとも１つの局フィールド（User Field）をさらに含んでよい。１つのリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当てに対応し、１つのリソースユニットサブフィールドは、２０MHzチャネルに含まれる１つの大型RUのサイズと位置を示す。大型RUは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUであり、少なくとも１つの局フィールドの順序は、リソースユニットの割り当て順序に対応する。各局フィールドはリソースユニットの割り当てに含まれるRU内の割り当てられたSTAの局情報を示す。さらに、信号フィールドは結合指示（又は結合指示ビットとも呼ばれてよい）を更に含み、結合指示は、複数のリソースユニット割り当てサブフィールドによって示される、複数のリソースユニットの結合情報を示す。言い換えれば、この結合指示は、２４２-tone RUに渡る大型RUの結合を示す。S３２０では、PPDUを受信した後、受信装置は、信号フィールドと指示ビットとに基づいて大型RUの結合情報を決定し、受信装置に対応する複数の大型RUを決定してよい。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
以下に別途説明する。
本願の幾つかの可能な実装では、各リソースユニット割り当てサブフィールドが拡張されてよい。例えば、拡張は、既存のリソースユニット割り当てサブフィールドの後に実行され、ビットが、リソースユニット割り当てサブフィールドによって示される、リソースユニットの結合情報を示すために、任意の１つ以上の既存のリソースユニット割り当てサブフィールドの後に追加されてよい。例えば、各リソースユニット割り当てサブフィールドは、結合指示を含む。結合指示は、リソースユニット割り当てサブフィールドで示される、リソースユニットの結合情報を示す。
例えば、表１に示すように、本願の本実施形態では、拡張は、表１の８ビットインデックスリソースユニット割り当てサブフィールドの後に実行されて、８ビットインデックスリソースユニット割り当てサブフィールドを９ビット、１０ビット、又はそれ以上のビットに拡張することができる。１つ以上の拡張ビットは、リソースユニット割り当てサブフィールドによって示されるリソースユニットの結合状態を示す。すなわち、１つ以上の拡張ビットは結合指示である。結合指示は、リソースユニット割り当てサブフィールドによって示されるリソースユニットの結合を示してよく、２４２-tone RU内の小型RUの結合、及び２４２-tone RUに渡る大型RUの結合を含む。
２４２-tone RU内の小型RUの結合については、前述の分析から、最大３つのMulti-RUが１つの２０MHzチャネルに存在することが分かる。３つのMulti-RUは、３つの第１タイプMulti-RUである。すなわち、３つのMulti-RUが（５２-tone RU+２６-tone RU）の形式で存在する。従って、２ビットが指示に使われてよく、０から３つのMulti-RUが指示できる。このようにして、表１の８ビットインデックスリソースユニット割り当てサブフィールドは、１０ビットに拡張されてよく、ここで、第９ビットと第１０ビットは、前述の結合指示である。
例えば、可能な実装では、複数のリソースユニット割り当てサブフィールドにおける１つのリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当て及びリソースユニットの結合状態に対応する。１つのリソースユニット割り当てサブフィールドは、２０MHzチャネルに含まれる１つ以上のリソースユニットのサイズと位置、及びリソースユニットの結合状態を示す。リソースユニット割り当てサブフィールドは、複数のビット（bits）を含む。幾つかのビットは、２０MHzチャネルの周波数領域リソースユニットの割り当て、すなわち１つ以上のリソースユニットのサイズと位置を示す。他のビットは、２０MHzチャネルの周波数領域リソースユニットの結合状態を示す。例えば、リソースユニット割り当てサブフィールドは１０ビットを含み、最初の８ビットはリソースユニット割り当てを示し、最後の２ビットはリソースユニット割り当てにおける周波数領域リソースユニットの結合状態を示す。任意で、最初の８ビットによって示されるリソースユニット割り当て方法については、８０２.１１axのHE-SIG-Bの設計、例えば表１を参照する。勿論、２０MHzチャネルが少なくとも１０６トーンを含むRUを含む場合、少なくとも１０６トーンを含むRUがMU-MIMO送信に使用され得るので、８ビットの幾つかは、少なくとも１０６トーンを含むRUにおけるMU-MIMO送信を実行するユーザの数をさらに示してよい。最後の２ビットは結合指示とも呼ばれてよく、結合指示ビットが００、０１、１０、１１に設定される場合、別途異なる結合状態を示してよい。例えば、２ビットが００に設定されている場合、リソースユニットの割り当て方法でMulti-RU結合がない、すなわちMulti-RUがないことを示す。２ビットが０１に設定されている場合は、リソースユニット割り当て方法で１つのMulti-RUが存在することを示す。１つのMulti-RUは、第１タイプMulti-RU（５２-tone RU+２６-tone RU）、第２タイプMulti-RU（１０６-tone RU+２６-tone RU）、又は第３タイプMulti-RU（５２-tone RU+１０６-tone RU）であってよい。２ビットが１０に設定される場合、リソースユニットの割り当て方法で２つのMulti-RUが存在することを示す。２つのMulti-RUは、２つの第１タイプMulti-RU、又は１つの第１タイプMulti-RU及び１つの第２タイプMulti-RU（１０６-tone RU+２６-tone RU）であってよい。２ビットが１１に設定される場合、リソースユニット割り当て方法で３つのMulti-RUが存在することを示す。３つのMulti-RUは全て第１タイプMulti-RU（５２-tone RU+２６-tone RU）である。
任意で、本願の本実施形態において、結合指示によって示されるMulti-RUについては、Multi-RUを形成する小型RUの位置が予め定義されてよい。例えば、２ビットが０１に設定されている場合、第１タイプMulti-RUが示されれば、デフォルトで、あるリソースユニット割り当て方法において、第１タイプMulti-RUを取得するために、第１の５２-tone RUを左から右に、第１の２６-tone RUを５２-tone RUの左又は右に（又は、５２-tone RUに隣接する２６-tone RU）結合することを示す。同様に、第２タイプMulti-RUが示されている場合、デフォルトで、あるリソースユニット割り当て方法において、第２タイプMulti-RUを取得するために、第１の１０６-tone RUを左から右に、第１の２６-tone RUを１０６-tone RUの左又は右に（又は、第１０６-tone RUに隣接する２６-tone RUを）結合することを示す。第３タイプMulti-RUが示されている場合、デフォルトで、あるリソースユニット割り当て方法において、第３タイプMulti-RUを得るために、第１の１０６-tone RUを左から右に、第１の５２-tone RUを１０６-tone RUの左又は右に（又は、第１０６-tone RUに隣接する５２-tone RUを）結合することを示す。
２ビットが１０に設定される場合、２つの第１タイプMulti-RUが示されるならば、各第１タイプMulti-RUに含まれる５２-tone RUと２６-tone RUの位置はあらかじめ定義されてよい。２ビットが１０に設定される場合、１つの第１タイプMulti-RUと１つの第２タイプMulti-RU（１０６-tone RU+２６-tone RU）が示されるならば、第１タイプMulti-RUと第２タイプMulti-RUに含まれるRUの位置も、所定のルールに基づいて決定されてよい。例えば、１０６-tone RUと５２-tone RUは、各々、１０６-tone RUに最も近い２６-tone RUと、５２-tone RUに最も近い２６-tone RUと結合されて、１つの第１タイプMulti-RUと１つの第２タイプMulti-RUを得る。２ビットが１１に設定される場合、３つの第１タイプMulti-RUの各々に含まれる２６-tone RUの位置は、前述の所定のルールに基づいて決定されてもよい。
換言すれば、本願の本実施形態では、前述の３つのタイプのMulti-RUは、各々、２つの含まれる小型RU間の位置関係をさらに示してよい。具体的には、異なるタイプのMulti-RUに含まれる２つの小型RUの位置は、異なるタイプのMulti-RUに基づいてさらに決定され得る。言い換えれば、本願の本実施形態では、リソースユニット割り当て方法においてMulti-RUの数を示すことに加えて、結合指示は、各Multi-RUに含まれる２つの小型RU間の位置関係をさらに示してよい。つまり、小型RUの限定された結合方法を示す。
本願の他の幾つかの可能な実装では、２ビットが００に設定されている場合、リソースユニットの割り当て方法でMulti-RU結合がないこと、すなわち、Multi-RUがないことを示す。２ビットが別の値に設定されている場合、リソースユニット割り当て方法で１つの５２-tone RUが存在することを示す。例えば、２ビットが０１に設定されている場合、リソースユニット割り当て方法では、左から第１の５２-tone RU又は第１の１０６-tone RUと、隣接する又は近隣の２６-tone RUが結合されることを示す。２ビットが１０に設定されている場合、左からの第２の５２-tone RUと、隣接又は近隣の２６-tone RUが結合されていることを示す。２ビットが１１に設定されている場合、左から第３の５２-tone RUと、隣接又は近隣の２６-tone RUが結合されていることを示す。５２-tone RU又は１０６-tone RUに隣接するまた近隣の２６-tone RUは、５２-tone RU又は１０６-tone RUの左又は右にある第１の２６-tone RUと理解することができる。言い換えれば、リソースユニット割り当て方法でMulti-RUの数を示すことに加えて、結合指示は、各Multi-RUに含まれる２つの小型RU間の位置関係をさらに示すことができる。
２４２-tone RU内の小型ＲUの結合については、その結合指示は、代替として、１ビットであってよい。例えば、リソースユニット割り当てサブフィールドは９ビットを含み、最初の８ビットがリソースユニット割り当てを示し、最後の１ビットが１つの２０MHzチャネルの周波数領域のリソースユニットの結合状態を示す。具体的には、８ビットインデックスのリソースユニット割り当てサブフィールドを９ビットに拡張する。ここで、第９ビットは前述の結合指示である。この場合、例えば１ビットが０に設定される場合、リソースユニットの割り当て方法でMulti-RU結合がない、すなわち、Multi-RUがないことを示す。１ビットが１に設定される場合は、リソースユニットの割り当て方法で１つのMulti-RUがあることを示す。１つのMulti-RUは、第１タイプMulti-RU（５２-tone RU+２６-tone RU）、第２タイプMulti-RU（１０６-tone RU+２６-tone RU）、又は第３タイプMulti-RU（５２-tone RU+１０６-tone RU）であってよい。１つのMulti-RUに含まれる２つのRUの位置は予め定められてよい。例えば、左からの第１の５２-tone RU又は第１の１０６-tone RUと、最初の５２-tone RU又は最初の１０６-tone RUに隣接する（又は最も近い）２６-tone RUとが結合されてよい。言い換えれば、リソースユニット割り当て方法でMulti-RUの数を示すことに加えて、結合指示は、各Multi-RUに含まれる２つの小型RU間の位置関係をさらに示してよい。
２４２-tone RUに渡る大型RUの結合について、２ビットの結合指示は、代替として３つの異なるMulti-RUを示してよい。各Multi-RUは、２つ以上の大型RUを含む。例えば、８ビットインデックスのリソースユニット割り当てサブフィールドは１０ビットに拡張されており、最初の８ビットはリソースユニットのサイズ、位置などを示し、最後の２ビットはリソースユニットの結合状態を示し、第９ビットと第１０ビットは上述の結合指示である。
可能な実装では、２ビットが００に設定される場合、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていない、すなわち、別の大型ＲUと結合されていないことを示す。２ビットが０１、１０、１１に設定される場合は、リソースユニット割り当てサブフィールドが示す大型ＲUの結合タイプとは異なる結合タイプを別々に示す。例えば、表８には、大型RUの結合方法の例が、結合指示の異なる値により示されている。
Figure 0007585329000008
表８の最初の行の各RUは、１つのリソースユニット割り当てサブフィールドで示される大型ＲU（すなわち、帯域幅のRU割り当て方法）を示す。信号フィールドには、表８に示す大型RUに対応するリソースユニット割り当てサブフィールドが含まれるものとする。各リソースユニットの結合指示について、結合指示ビットが００に設定される場合、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていないことを示す。結合指示ビットが０１に設定される場合は、１つのタイプのRU結合を示し、結合指示ビットの値０１に対応する大型RUが結合されて１つのMulti-RUを得る。結合指示ビットが１１に設定される場合は、１つのタイプの結合を示し、結合指示ビットの値１１に対応する大型ＲUが結合されて１つのMulti-RUを得る。結合指示ビットが１０に設定された場合も、１つのタイプの結合を示し、結合指示ビットの値１０に対応する大型RUが結合されて、１つのMulti-RUを得る。したがって、表８に示す２つのMulti-RUが存在する。一方のMulti-RUは（２４２-tone RU+２４２-tone RU+９９６-tone RU）であり、他方のMulti-RUは（４８４-tone RU+２４２-tone RU）である。言い換えると、結合指示ビットと同じ値の別の結合指示に対応するリソースユニットが、結合指示に対応するリソースユニットと結合されて、１つのMulti-RUを得る。表８において、１つの９９６-tone RUは４つのRU割り当てサブフィールドに対応し、すべてのRU割り当てサブフィールドにおける結合指示の値は同じであり、例えば、すべてが１１又は０１であることを理解されたい。１つの４８４-tone RUは２つのRU割り当てサブフィールドに対応し、すべてのRU割り当てサブフィールドの結合指示の値は同じである。例えば、両方とも１１である。
更に、２ビットの結合指示の異なる値が異なるタイプの大型RUを示す場合には、大型ＲUに対応する結合指示の間に小型ＲUに対応する結合指示が現れたならば、小型ＲUに対応する結合指示は、大型ＲUの結合に影響を及ぼさないものと解される。すなわち、大型RU間に小型RUに対応する結合指示が現れる場合には、小型RUに対応する結合指示がスキップされたり、読み取れなかったりすることがある。
本願の本実施形態において、２４２-tone RUに渡る大型RUの結合については、結合することのできる大型RUの数は、予め定義されていてもよく、又は構成されていてもよいことを理解されたい。さらに、大型ＲUの結合グループ、結合方法、などはあらかじめ定義、構成してもよい。２ビットの結合指示が大型ＲU結合を示す場合は、より多くの（例えば３又は５つの）大型ＲUが結合されて１つのMulti-RUを取得することを示してよい。換言すれば、結合指示は、複数の大型RUの所定の結合方法を更に示してよく、すなわち、結合指示は、大型RUの限定された結合方法を示す。結合対象の大型RUの位置と順序は、ある程度限定される。例えば、結合することができる大型RUの複数の結合グループをあらかじめ定義してもよく、結合指示は、大型RUの複数の結合グループのいずれか１つを示してよい。
別の可能な実装では、２ビットの結合指示の異なる値が、代替として、リソースユニット結合の間の大型RUの異なる順序を示してよい。例えば、２ビットが００に設定される場合には、リソースユニット割り当てサブフィールドにより示される大型ＲUが結合されていないことを示し、２ビットが０１、１０、１１に設定される場合には、結合される必要のある大型ＲUが結合位置の先頭、中間、末尾に別々に置かれていることを示す。例えば、表９に、結合指示ビットの値により示されるRU結合方法の例を示す。
Figure 0007585329000009
表９に示す例では、ビット値「００」がビット値「０１」とビット値「１０」の間に存在するため、ビット値「００」に対応する大型RUはスキップされてよく、ビット値「１０」と「１１」が続けて読み込まれる。ビット値「１１」を読み込んだ場合、ビット値「１１」に対応する大型ＲUは、Multi-RUに含まれる最後の大型ＲUである。ビット値「１０」に対応する大型RUは、Multi-RUに含まれる最初の大型RUである。表９に示す例では、２つのMulti-RUが存在することが決定され得る。一方のMulti-RUは（２４２-tone RU+２４２-tone RU+９９６-tone RU）であり、他方のMulti-RUは（４８４-tone RU+２４２-tone RU）である。表９において、１つの９９６-tone RUは４つのRU割り当てサブフィールドに対応し、すべてのRU割り当てサブフィールドにおける結合指示の値は同じであり、例えば、すべてが１１又は００であることを理解されたい。
さらに、前述の方法を使用することによって、１つのMulti-RUが複数の（例えば、２つ、４つ、又はそれ以上の）大型RUを含むことが示されてよい。
さらに、リソースユニット結合中に、２ビットの結合指示の異なる値が大型ＲUの異なる順序を示す場合に、大型ＲUの間に小型ＲUに対応する結合指示が現れたならば、小型ＲUに対応する結合指示は、大型ＲUの結合に影響を与えないことが理解されるべきである。すなわち、大型RU間に小型RUに対応する結合指示が現れる場合には、小型RUに対応する結合指示がスキップされるか、，又は読み取られなくてよい。
任意に、２４２-tone RUに渡る大型RUの結合では、１ビットの結合指示は、代替として、１つのMulti-RUに含まれる複数の大型RUを示してよい。すなわち、８ビットインデックスのリソースユニット割り当てサブフィールドは９ビットに拡張され、最初の８ビットはリソースユニットのサイズ、位置などを示し、最後の１ビットはリソースユニットの結合状態を示す。第９ビットは、前述の結合指示である。例えば、結合指示が０に設定される場合は、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていない、すなわち、他の大型ＲUと結合されていないことを示す。結合指示ビットが１に設定される場合は、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていることを示す。勿論、代替として、結合指示を１に設定される場合には、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていないことを示し、結合指示が０に設定される場合には、リソースユニット割り当てサブフィールドで示される大型ＲUが結合されていることを示す。この場合、幾つかの制限を課す必要がある。例えば、１つのMulti-RUが（２４２-tone RU+４８４-tone RU）である場合、Multi-RUは８０MHz帯域幅内にあるべきであり、Multi-RUに含まれる複数のRUは所定の結合であり、複数のRUの読み出し順序は左から右へ、等である。具体的には、結合指示は、さらに、各Multi-RUに含まれる複数の大型RUの数及び複数の大型RU間の位置関係を示してよい。換言すれば、結合指示は、複数の大型RUの所定の結合方法をさらに示してよい。
各リソースユニット割り当てサブフィールドに含まれる一つ以上のビットの結合指示は、大型RUの前述の制限された結合方法を示し得ることを理解されたい。具体的には、結合する必要のある大型RUの数、場所、組み合わせがある程度制限されている。例えば、結合することができる大型RUの複数の結合グループをあらかじめ定義してよく、結合指示は、大型RUの複数の結合グループのいずれか１つを示してよい。
例えば、表５に示す結合方法では、８０MHz帯域幅内のRUが結合される異なる結合方法では、結合する必要がある２４２-tone RU及び４８４-tone RUに対応するリソースユニット割り当てサブフィールドの最後の指示ビットのみが１に設定される必要がある。このようにして、異なるMulti-RUを得るために、８０MHz帯域幅内の大型RUの結合方法を示すことができる。
例えば、帯域幅が１６０MHzである場合、表６に示されるように、表６に示される第１の（１列目）９９６-tone RUは、プライマリ９９６-tone RU、すなわち、プライマリ８０MHz帯域幅であってよく、第２の（２列目）９９６-tone RUは、セカンダリ９９６-tone RU、すなわち、セカンダリ８０MHz帯域幅であってよい。結合する必要がある９９６-tone RUがセカンダリ８０MHz帯域幅上にある場合、プリマリ８０MHz帯域幅上のRU分布を読み取った後、受信装置は、セカンダリ９９６-tone RUに対応するリソースユニット割り当てサブフィールド内の結合指示を読み取る必要がある。結合指示ビットが０に設定されている場合、セカンダリ９９６-tone RUは結合されない。結合指示ビットが１に設定されている場合、セカンダリ９９６-tone RUは結合される。２つの異なるMulti-RU:（２４２-tone RU+２４２-tone RU+９９６-tone RU）を含むMulti-RUと（２４２-tone RU+２４２-tone RU）を含むMulti-RUは、この方法を使用することによって識別することができる。
また、（４８４tone RU+２４２tone RU+２４２tone RU+４８４tone RU）を含むMulti-RUでは、複数の大型RUの位置が異なるため、複数の大型RUに対応するリソースユニット割り当てサブフィールドの結合指示のみを１に設定する必要がある。
帯域幅が３２０MHzの場合、３２０MHz帯域幅内のRUの結合方法は、９９６-tone RUに基づく結合方法であってよい。例えば、３つの９９６-tone RUに対応するリソースユニット割り当てサブフィールド内の結合指示ビットがすべて１に設定されていることを読み取ると、受信装置は、（９９６-tone RU+９９６-tone RU+９９６-tone RU）を含むMulti-RUを取得するために、３つの９９６-tone RUが結合される必要があることを決定してよい。
本願の幾つかの他の可能な実装では、リソースユニット割り当てサブフィールドによって示される、リソースユニットの結合情報を示すために、各リソースユニット割り当てサブフィールドの後に結合指示を追加することに加えて、各リソースユニット割り当てサブフィールドに対応する結合指示が一緒に抽出されてよい。言い換えると、信号フィールドにはマルチリソースユニット割り当てフィールド（multi-RU allocation field）があり、マルチリソースユニット割り当てフィールドは、各リソースユニット割り当てサブフィールドに対応する結合指示を含む。例えば、図１１は、本願による信号フィールドの例の概略図である。信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、マルチリソースユニット割り当てフィールドは、各リソースユニット割り当てサブフィールドに対応する結合指示を含む。マルチリソースユニット割り当てフィールドにおける結合指示の相対位置は、複数のリソースユニット割り当てサブフィールドにおける結合指示に対応するリソースユニット割り当てサブフィールドの相対位置と同じである。マルチリソースユニット割り当てフィールドは、信号フィールドに含まれる少なくとも１つのリソースユニット割り当てサブフィールドで示されるRUの結合状態を示す。具体的な指示方法は、各リソースユニット割り当てサブフィールドの後に指示ビットを追加する上記の指示方法と同じである。
例えば、３２０MHz帯域幅の場合、マルチリソースユニット割り当てフィールドに含まれる結合指示の長さは、１６ビット又は３２ビットであってよい。
任意で、本願の本実施形態では、マルチリソースユニット割り当てサブフィールドは、Commonフィールドに含まれてよい。
本願の本実施形態では、信号フィールドに新たに追加されたマルチリソースユニット割り当てフィールドは、２つの構成形式を有してもよいことを理解されたい。図１２は、本願の実施形態による、マルチリソースユニット割り当てフィールドの概略図である。図１２に示すように、マルチリソースユニット割り当てフィールドは、共通フィールド（Common field）及びユーザ固有フィールド（User Specific field）と同一であり、複数のCCに分割される。各CCは、マルチリソースユニット割り当てフィールドの一部のコンテンツを運ぶ。図１３は、本願の実施形態による別のマルチリソースユニット割り当てフィールドの概略図である。図１３に示すように、マルチリソースユニットの割り当てフィールドは分割されず、全２０MHzチャネルで完全に繰り返されるコンテンツが使用される。言い換えれば、各２０MHzチャネルのマルチリソースユニット割り当てフィールドは同じである。
任意的に、本願の幾つかの可能な実装では、リソースユニット割り当てサブフィールドは、代替として、前述のリソースユニット割り当てサブフィールドが拡張され、リソースユニットの結合情報が拡張されたリソースユニット割り当てサブフィールドに含まれる結合指示によって示されることに加えて、拡張される必要はなくてよい。代わりに、予約エントリがリソースユニットの結合情報を示す。例えば、表１に示すように、複数の予約された８ビットインデックスが、異なるリソースユニット割り当て方法に対応するリソースユニットの結合情報を示してよい。
任意的に、本願の他の幾つかの可能な実装では、リソースユニット割り当てサブフィールドがさらに再定義されてよい。すなわち、リソースユニット割り当てサブフィールドが再構成される。再構成されたリソースユニット割り当てサブフィールドは、１つの２０MHzチャネルの周波数領域リソースユニットの割り当てと、リソースユニットの結合状態に対応する。言い換えれば、１つの再構成されたリソースユニット割り当てサブフィールドは、２０MHzチャネルに含まれる１つ以上のリソースユニットのサイズと位置と、リソースユニットの結合状態を示す。リソースユニット割り当てサブフィールドは、Multi-RUの結合情報がCommonフィールドに直接表示され得るように再構成される。このようにして、Commonフィールドを読み取った後、ユーザは新しいRU分布順序と新しいRUの結合方法を直接学習することができる。従って、Multi-RUユーザであっても、新しいRU分布順序と新しいRU結合方法を決定するために、１つのユーザフィールドを使用するだけでよい。
例えば、再構成されたリソースユニット割り当てサブフィールドの長さは、９ビット、１０ビット、又はそれ以上であってもよい。これは、本願において限定されない。
再構成されたリソースユニット割り当てサブフィールドは、限定されたRU結合を示してよく、又は無制限のRU結合を示してよいことを理解されたい。例えば、２０MHzチャネル内の小型RUの結合については、再構成されたリソースユニット割り当てサブフィールドによって示される、結合する必要のある５２-tone RU、１０６-tone RU、及び２６-tone RUの位置は限定されない。例えば、５２-tone RU又は１０６-tone RUと結合する必要がある２６-tone RUは、５２-tone RU又は１０６-tone RUに隣接又は非隣接であってよい。２４２-tone RUに渡る大型RUの結合のために、対応する構成の再構成されたリソースユニット割り当てサブフィールドが、対応する２０MHzチャネル上で使用される。例えば、８０MHzチャネル内に２４２-tone RU+２４２-tone RUの結合がある場合、２４２-tone RU+２４２-tone RUの結合を示すリソースユニット割り当てサブフィールドのみが、対応する２０MHzチャネルの両方で使用される必要がある。
任意に、本願の幾つかの可能な実装では、受信装置は、有効なRUを抽出し示すことによって、Multi-RU結合情報をさらに通知されてよい。言い換えれば、すべての有効なRUは、ユーザが有効なRUを読み取る順序に基づいて抽出され、ソートされる。１つの有効なRUは１ビットに対応する。有効なRU集合は{５２,１０６,２４２,４８４,９９６}であり、集合中の数字はRUを形成するサブキャリアの数を示す。有効なRUは、帯域幅における有効なRUの位置に基づいて関連付けられる。例えば、もし３２０MHzチャネルに２０の有効なRUがあるなら、少なくとも２０ビットがRUの結合情報を示すために必要である。
例えば、２４２-tone RU内の小型RUの結合については、対応する有効な小型RUと２６-tone RUが１つのMulti-RUを得るために結合されるか否かを示すために、各有効な小型RUは１ビットに対応し得る。有効な小型RU集合は{５２,１０６}である。具体的には、信号フィールド内のマルチリソースユニット割り当てフィールドは、複数の結合指示を含んでもよい。各結合指示は、有効な小型RU１個に対応し、有効な小型RUが位置する２４２-tone RU内の有効な小型RUと２６-tone RUが結合されているか否かを示す。例えば、有効な小型RUに対応する結合指示ビットが１に設定されている場合は、有効な小型RUが配置されている２４２-tone RU内の有効な小型RUと２６-tone RUが結合されていることを示し、有効な小型RUに対応する指示ビットが０に設定されている場合は、有効な小型RUが結合されていないことを示す。あるいは、１つの有効な小型RUに対応する結合指示ビットが０に設定される場合は、有効な小型RUが位置する２４２-tone RU内の有効な小型RUと２６-tone RUが結合されることを示し、１つの有効な小型RUに対応する結合指示ビットが１に設定される場合は、有効な小型RUが結合されていないことを示す。
結合指示が、有効な小型RUが位置する２４２-tone RU内の有効な小型RUと２６-tone RUが結合されることを示す場合には、有効な小型RUと結合した２６-tone RUは、有効な小型RUに隣接する２６-tone RUであってよいことが理解されるべきである。例えば、有効な小型RUと有効な小型RUの左又は右の第１の２６-tone RUとを結合して、１つのMulti-RUを得る。言い換えれば、１つの有効な小型RUに対応する結合指示は、小型RUの限定された結合を示す。
２４２-tone RU内の小型RUの結合について、１つの２４２-toneは、最大３つの有効な小型RUを含むことができることが理解され得る。したがって、１つの２４２-tone（又は１つのリソースユニット割り当てサブフィールド）は１ビットの結合指示に対応し、１ビットの結合指示は１つの５２-tone RU又は１つの１０６-tone RUに対応してよい。あるいは、１つの２４２-toneは、２ビットの結合指示に対応してよい。２ビットの結合指示の各ビットは、１つの５２-tone RUを示すか、又は、２ビットの結合指示の１ビットは、１つの５２-tone RUを示し、他のビットは、１０６-tone RUを示す。あるいは、１つの２４２-toneが３ビットの結合指示に対応し、３ビットの結合指示の各ビットは１つの５２-tone RUを示す。
２４２-tone RU内の小型RUの結合については、１つのRU割り当てサブフィールドによって示されるRU内に複数の有効な小型RUが存在する可能性があるため、異なるRU割り当てサブフィールドに対応する結合指示の長さが異なる可能性があることを理解されたい。したがって、マルチリソースユニット割り当てフィールドの長さは可変である。任意で、RU割り当てサブフィールドに対応する結合指示の長さは、Commonフィールド内に示されてよい。あるいは、異なるRU割り当てサブフィールドに対応する結合指示の長さが同じに設定されてよい。例えば、各RU割り当てサブフィールドで最大x個の有効なRUが結合されると仮定する。N個のRU割り当てサブフィールドでは、マルチリソースユニット割り当てフィールドの長さはN*xビットである。
２４２-tone RUに渡る大型RUの結合、すなわち、有効な大型RUの結合指示について、有効な大型RUの集合は{２４２,４８４,９９６}である。
任意的に、可能な実装では、マルチリソースユニット割り当てフィールドに含まれる結合指示において、１つの有効な大型RUが２ビットの結合指示に対応してよい。２ビット結合指示の異なる値は、リソースユニット結合中の有効な大型RUの異なる順序を示す。例えば、結合指示ビットが００に設定される場合、有効な大型RUが結合されていないことを示す。結合指示ビットが０１、１０、１１に設定される場合、有効な大型RUが結合位置の先頭、中間、末尾に位置することを示す。
任意的に、可能な実装では、マルチリソースユニット割り当てフィールドに含まれる結合指示において、１つの有効な大型RUが２ビット指示ビットに対応する。２ビット指示ビットの異なる値は、リソースユニット結合中に有効な大型RUの異なる結合状態を示す。例えば、結合指示ビットが００に設定される場合、有効な大型RUが結合されていないことを示す。結合指示ビットが０１、１０、１１に設定される場合は、有効な大型RUの異なる結合を別々に示し、同一値の結合指示に対応する有効な大型RUが結合される。
本願の幾つかの可能な実装では、２４２-tone RUに渡る大型RUの結合、すなわち、有効な大型RUの結合のために、１つの有効な大型RUが、代替として、１ビットの指示ビットに対応し、有効な大型RUが結合されるかどうかを示してよい。例えば、結合指示ビットが０に設定される場合は、有効な大型RUが結合されていないことを示し、結合指示ビットが１に設定される場合は、有効な大型RUが結合されていることを示す。勿論、結合指示ビットが１に設定される場合は、代替として、有効な大型RUが結合されていないことを示し、結合指示ビットが０に設定される場合は、有効な大型RUが結合されていることを示す。この場合、１つのMulti-RUに含まれる複数の大型RUの組み合わせ、位置等をあらかじめ定義する必要がある。
例えば、表１０は、結合指示と有効な大型RUとの対応の例の概略図である。
Figure 0007585329000010
表１０の例では、結合指示ビットが０に設定される場合には、結合指示に対応する有効な大型RUが結合されていないことを示し、結合指示ビットが１に設定される場合には、結合指示に対応する有効な大型RUが結合されていることを示す。この場合、制限が課されない場合に、混同が生じる可能性がある。表１０に示す例では、９９６-tone RU+４８４-tone RU+２４２-tone RUが１つのMulti-RUに結合されるか、又は２４２-tone RU+２４２-tone RU+９９６-tone RUが１つのMulti-RUに結合されるかを区別することは困難である。従って、大型RUの結合グループ、結合方法などは、あらかじめ定義されるか又は設定されてよい。例えば、左から右に現れる所定の結合を選択することによって、これを解決できる。予め設定された大型RUの結合が、２４２-tone RU+２４２-tone RU+９９６-tone RUと仮定する。つまり、表１０に示すMulti-RUが、２４２-tone RU+２４２-tone RU+９９６-tone RUを含むことが決定され得る。表１０において、１つの９９６-tone RUは４つのRU Allocation subfieldに対応し、すべてのRU Allocation subfieldに対応する結合指示の値は同じであり、例えば、すべてが１又は０であることが理解されるべきである。１つの４８４-tone RUは２つのRU割り当てサブフィールドに対応し、すべてのRU割り当てサブフィールドの結合指示の値は同じである。例えば、両方とも１である。
換言すれば、各有効な大型RUに対応する１つ以上のビットの結合指示は、大型RUの前述の限定的な結合方法を示してよい。具体的には、結合する必要のある大型RUの数、位置、組み合わせがある程度制限されている。例えば、結合することができる大型RUの複数の結合グループはあらかじめ定義されてよく、結合指示は、大型RUの複数の結合グループのいずれか１つを示してよい。
本願のリソースユニットの結合指示方法によれば、有効なRUが抽出され、有効なRUが結合されているか否かを示す結合指示が、有効なRUの位置に基づいて配置される。その結果、Multi-RUの結合情報が効果的に指示され得る。
有効なRUに対応する結合指示が、信号フィールドのマルチリソースユニット割り当てフィールドに一様に設定されることに加えて、任意的に、リソースユニット割り当てサブフィールドがさらに拡張されてよく、対応するリソースユニット割り当てサブフィールドの後に、各リソースユニット割り当てサブフィールドに対応する有効なRUの結合指示が設定されることが理解されるべきである。例えば、拡張リソースユニット割り当てサブフィールドは９ビット、１０ビット、あるいはそれ以上のビットであってよく、１つ以上の拡張ビットは別々に有効なRUの結合状態を示す。
任意に、本願の幾つかの可能な実装では、信号フィールド内のCommonフィールドがMulti-RUの結合を実装するために改善されることに加えて、ユーザフィールドがMulti-RUの結合を通知するためにさらに改善されてよい。
可能な実装では、異なるユーザフィールド（User Fields）のSTAIDが同じに設定されてよい。このようにして、ユーザは、複数の対応するRUがユーザに割り当てられていることを知ることができ、その結果、RUの結合情報が通知される。
別の可能な実装では、１つのMulti-RUは、複数の隣接又は非隣接RUを結合することによって形成される。Multi-RUを形成する複数の連続又は不連続RUは、１人のユーザに割り当てられてよく、複数のRUに各々対応するSTAIDは同一である。従って、ユーザフィールド内の最後のユーザフィールド以外の同じSTAIDを持つユーザフィールド内の情報は変更されてよい。例えば、最後のユーザフィールド以外の同じSTAIDを持つユーザフィールドの各々において、９ビットの指示情報は、ユーザに属する（又はユーザに対応する）次のRUの絶対位置情報又は相対位置情報を示してよい。マルチリソースユニットユーザは、最初のRUを読み込んだ後に、指示に基づいて、次のRUの位置を直接学習することができる。これは、エネルギ消費をある程度削減する。
さらに別の可能な実装では、１つのMulti-RUが、複数の隣接又は非隣接RUを結合することによって形成される。Multi-RUを形成する複数の隣接又は非隣接RUは、１人のユーザに割り当てられてよく、複数のRUに各々対応するSTAIDは同一である。したがって、本願の本実施形態では、最終ユーザフィールド以外の同じSTAIDを有する複数のユーザフィールドの各々において、８ビットの指示情報は、ユーザに属する次のRUの絶対位置情報又は相対位置情報を示してよい。すなわち、Multi-RUを形成する複数のRUの位置、サイズ等が示される。
例えば、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドの各々において、結合される必要がある次のRUの位置と、ユーザフィールドに対応するRUの位置は、インデックスチャネル番号とRU出現順序の２つの情報を示すことによって、柔軟に識別され得る。
具体的には、STAがリソースユニット割り当てサブフィールドを決定した後、STAは、４ビット指示を使用することによって、現在STAが配置されているRUと結合する必要のあるRUが配置されているチャネルを決定してよい（４ビット指示は１６チャネルを示し得る）。STAは、各チャネル上の特定のRU（各２４２-toneは最大９個のRUを含む）位置を示すために、他の４ビットを使用してもよい。したがって、８ビットは、結合する必要のある次のRUの位置を柔軟に示し得る。換言すれば、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドにおいて、８ビットの指示フィールドは、現在のユーザフィールドと結合する必要がある次のRUの位置情報を示すことができる。このようにして、現在のユーザが位置するRUと結合する必要のあるRUに関する情報が決定される。
例えば、２つのRUを結合して１つのMulti-RUを形成する場合、２つのRUに対応する２つのユーザフィールドのSTAIDは同じである。従って、最初のユーザフィールドでは、８ビットの指示フィールドは、Multi-RUを決定することができるように、現在のユーザフィールドと結合される必要がある次のRUの位置情報を示すことができる。
別の例では、３つのRUを結合して１つのMulti-RUを形成する場合、３つのRUに対応する３つのユーザフィールドのSTAIDは同じである。第１ユーザフィールドと第２ユーザフィールドの両方に、８ビットの指示フィールドがあるかもしれません。８ビット指示フィールドは、Multi-RUを決定できるように、結合が必要な第２RUと第３RUの位置を別々に示す。同様に、より多くのRUを結合して１つのMulti-RUを形成する場合、最後のRU以外のRUに対応するユーザフィールドに８ビットの指示フィールドを設定することによってのみ、Multi-RUを決定することができる。
ユーザフィールドの８ビット指示フィールドは、限定されない結合方法又は限定された結合方法を示すことができることが理解されるべきである。さらに、２０MHzチャネル内の小型RUの結合が示されてよく、又は２４２-tone RUに渡る大型RUの結合が示されてよい。
他の幾つかの可能な実装では、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドの各々において、４ビットは、制限されたRUの結合方法で、RUの位置情報をさらに示してよい。２４２-tone RUの小型RUは、２４２-tone RUに渡る結合をサポートしないと仮定される。２０MHzチャネル内の小型RUの結合では、各２４２-tone RU内に最大９個のRUが存在するため、４ビットは次に結合されるRUの位置を完全に示すことができる。勿論、２０MHzチャネル内の小型RUの結合では、３ビットは完全に次に結合されるRUの位置を示してよい。従って、２０MHzチャネル内の小型RUの結合では、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドにおいて、３ビット又は４ビットは、現在のユーザが位置する（又は対応する）RUと結合する必要のあるRUに関する情報を示してよい。
２４２-tone RUに渡る大型RUの結合では、２４２-tone RUに渡る大型RUと小型RUを結合することができないため、特定数の指示ビットが大型RUのタイプを示してよく、特定数の指示ビットが大型RUの位置を示す。結合する必要のある大型ＲUは、大型ＲUのタイプと大型ＲUの位置の２つの情報を示すことにより示される。大型RUのタイプは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUを表す。例えば、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドの各々において、２ビットは、現在のユーザが位置する大型ＲUと結合される必要があるRUのタイプを示してよい。例えば、２ビットを００、０１、１０に設定することにより各々示される大型ＲUのタイプは、２４２-tone RU、４８４-tone RU、９９６-tone RUであり、他の２ビットは、そのタイプの後続の大型ＲUを示す。
換言すれば、最後のユーザフィールド以外の同じSTAIDを持つ複数のユーザフィールドの各々において、３ビット又は４ビットは、現在のユーザが配置されるRUと結合する必要のある大型RUに関する情報を示してよい。例えば、３つの大型RUを結合して１つのMulti-RUが形成される場合、３つの大型RUに対応する３つのユーザフィールドの中の第１ユーザフィールド及び第２ユーザフィールドに４ビットの指示フィールドが存在してよい。４ビット指示フィールドは、結合される必要がある第２の大型RUと第３の大型RUの位置を示し、その結果、Multi-RUが決定できる。同様に、より多くのRUを結合して１つのMulti-RUを形成する場合、最後のRU以外のRUに対応する全てのユーザフィールドに４ビットの指示フィールドを設定するだけで、Multi-RUを決定することができる。
例えば、表５に示す結合方法１で形成されたMulti-RU（２４２-tone RU+２４２-tone RU）では、最初の２４２-tone RUに対応するユーザフィールド内に４ビットの指示ビットが存在してよく、４ビットは００１０に設定される。最初の２ビットは、次に結合されるRUが２４２-tone RUであることを示すために００に設定され、最後の２ビットは、RUが現在のRUの後の第３のRUであることを示すために１０に設定される。ユーザは、Multi-RUを決定するために、既知のリソースユニット割り当てサブフィールド情報を参照して特定のRUの位置を学習してよい。第２の２４２-tone RUに対応するユーザフィールドは、変更する必要がなくてよい。従って、４ビットの指示ビットは、限定されたMulti-RUの結合方法を示し得る。
指示の柔軟性をさらに改善する必要がある場合、使用されるビットの数をさらに増加させることができることがさらに理解されるべきである。例えば、最後のユーザフィールド以外の同じSTA-IDを有する複数のユーザフィールドの各々において、別の長さの指示ビットは、現在のユーザが位置するRUと結合される必要がある大型RUに関する情報を示す。
任意に、本願の本実施形態では、大型RUの結合又は小型RUの結合にかかわらず、結合される必要がある複数のRUに対応する複数のユーザフィールドについては、複数のユーザフィールドのSTAIDが同一であるため、複数のユーザフィールド（最後のユーザフィールドを含む）の各々が最後のユーザフィールドであるかどうかを示す指示ビットが、ユーザフィールドにさらに追加されてよく、この指示ビットは、ユーザフィールドが、結合される必要がある最後のRUに対応するユーザフィールドであるかどうかを示す。このようにして、ユーザは、最後のユーザフィールドが次のRUの位置を示す情報をさらに含むことを検討できない可能性がある。例えば、１ビット指示が使用される。最後のユーザフィールド以外のユーザフィールドの１ビットは、対応するユーザフィールドが最後のユーザフィールドではないことを示すために１に設定され、最後のユーザフィールド以外のユーザフィールドの中の１ビットは、対応するユーザフィールドが最後のユーザフィールドであることを示すために０に設定される。
RUの位置とユーザ固有フィールド内のユーザフィールドの位置との間には対応関係があるので、RUの位置の指示は、RUに対応するユーザフィールドの位置の指示であることに留意すべきである。
任意に、本願の本実施形態では、結合する必要のある複数のRUに対応する複数のユーザフィールドについては、複数のユーザフィールドのSTAIDが同じであるため、結合する必要のあるRUの数を示す指示ビットが、さらに、結合する必要のあるRUの数を示すために、複数のユーザフィールド（最後のユーザフィールドを含む）の各々に追加されてよい。例えば、４つのRUを結合する必要があるとき、指示ビットの長さは２ビットであってよい。各ユーザフィールドの指示ビットの値は同じであるので、ユーザは結合する必要があるRUの数をより正確に読み取ることができる。
本願の他の可能な実装では、信号フィールドは、マルチリソースユニット割り当てフィールド（Multi-RU allocation field）をさらに含んでよく、マルチリソースユニット割り当てフィールドは、複数の位置情報指示サブフィールドを含む。１つの位置情報指示サブフィールドは、Multi-RUに結合する必要のある１つのRUの位置を示す。複数の位置情報指示サブフィールドのうちの２つ以上が１つのグループを形成し、１つのグループの位置情報指示サブフィールドによって示される複数のRUが１つのMulti-RUに結合される。リソースユニット割り当てサブフィールドを読み取ることに基づいて、複数の位置情報指示ビットを参照して、ユーザは、ユーザがユーザ固有フィールドに現れる順序に基づいてユーザに割り当てられたRUを知ることができ、さらに、RU割り当て形式を得ることに基づいて、Multi-RU結合情報を得ることができる。このようにして、ユーザは依然としてRU出現順序に基づいてソートされ、各ユーザはユーザ固有のフィールドに１回だけ出現する。ユーザの位置を検索することで、割り当てられたRUのような情報が取得できる。
具体的には、可能な実施形態において、以下は、図１４に示された例を参照して説明する。図１４は、本願による信号フィールドの例の概略図である。信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、マルチリソースユニット割り当てフィールドは、複数の位置情報指示サブフィールドを含み、１つの位置情報指示サブフィールドは、Multi-RUに結合される必要がある１つのRUの位置を示す。近隣位置情報指示フィールドにより示されるRUは結合される必要がある。例えば、図１４に示す例では、マルチリソースユニット割り当てフィールドは、６つの位置情報指示サブフィールドを含み、１つの位置情報指示サブフィールドは、Multi-RUに結合される必要がある１つのRUの位置を示す。
位置情報指示サブフィールド１から位置情報指示サブフィールド４により示される３つのRUは、１つのMulti-RUに結合される必要があり、位置情報指示サブフィールド５と位置情報指示サブフィールド６により示される２つのRUは、別のMulti-RUに結合される必要があると想定される。図１５に示すように、図１５に示す各長方形は１つのRUを示し、長方形の数字はRU（又はユーザフィールドの出現順序）に対応する特定のユーザを示し、長方形の各行は１つの２０MHz帯域幅に対応する。位置情報指示サブフィールド１は、１行目の第１長方形を示す位置１を示し、位置情報指示サブフィールド２は、３行目の第２長方形を示す位置２を示すものとする。さらに、位置１と位置２のRUは結合されてよい。位置情報指示サブフィールド３は、位置２も示す。具体的には、位置情報指示サブフィールド３と位置情報指示サブフィールド２の両方が位置２のRUを示す。位置情報指示サブフィールド４は、位置３を示し、３行目の第３長方形を示す。さらに、位置３は、１つの位置情報指示サブフィールド４のみに対応する。位置３のRUは１つのMulti-RUに含まれる最後のRUであり、位置情報指示サブフィールド４で示されるRUと、前の位置情報指示サブフィールド（位置情報指示サブフィールド３）で示されるRUのみが結合される必要があると決定されてよい。したがって、Multi-RUは、位置情報指示サブフィールド１で示されるRU+位置情報指示サブフィールド２又は３で示されるRU+位置情報指示サブフィールド４で示されるRUを含むと決定されてよい。具体的には、１つのMulti-RUが３つのRUを含む場合、中間のRUは、２つの位置情報指示サブフィールドに対応する。言い換えると、３つのRUの結合を示すためには、４つの位置情報指示サブフィールドが必要である。
また、位置情報指示サブフィールド５は、２行目の第２長方形を示す位置４を示し、位置情報指示サブフィールド６は、２行目の第３長方形を示す位置５を示す。後に他の位置情報指示サブフィールド６も位置５を示さない場合、別のMulti-RUは、位置情報指示サブフィールド５によって示されるRUと、位置情報指示サブフィールド６によって示されるRUとを含むと決定されてよい。ユーザは、ユーザがユーザ固有フィールドに現れる順序に基づいて、ユーザに割り当てられたRUを決定して、さらに、RU割り当て形式を取得することに基づいて、Multi-RU結合情報を得ることができる。例えば、図１３に示す例では、位置１から位置４に対応する３つのRUが、ユーザ１によって使用される１つのMulti-RUに結合される。位置５から位置６に対応する２つのRUは、ユーザ１０によって使用される別のMulti-RUに結合される。
任意に、各位置情報指示サブフィールドの長さは、４ビット、８ビット、９ビット、又は別の長さであってよく、２４２-tone RU内の小型RUの結合及び２４２-tone RUに渡る大型RUの結合を示す。任意で、２４２-tone RU内の小型RUの結合と、２４２-tone RUに渡る大型RUの結合の両方が、限定されないRUの結合であってよい。
任意的に、別の可能な実装では、１ビットのグループ指示ビットが各位置情報指示サブフィールドに追加されてよく、グループ指示ビットの値が同じである複数の位置情報指示サブフィールドによって示されるRUは、１つのMulti-RUに結合されてよい。例えば、図１３に示すように、１つのMulti-RUが３つのRUを含む場合、３つのRUに対応する３つの位置情報指示サブフィールドに１ビットのグループ指示ビットが別々に追加されてよく、３つのRUに対応するグループ指示ビットの値は同じである。このようにして、３つのRUを１つのMulti-RUに結合する必要があることが示されてよい。１つのMulti-RUに結合する必要のあるRUは、１つのRUの位置を繰り返し示すことによって決定されないので、必要な位置情報指示サブフィールドの数を減らすことができる。言い換えれば、３つの位置情報指示サブフィールドが３つのRUの結合を示してよい。同じ位置のRUは、２つの位置情報指示サブフィールドに対応しない。ユーザは、ユーザがユーザ固有フィールドに現れる順序に基づいて、ユーザに割り当てられたRUを決定して、さらに、RU割り当て形式を取得することに基づいて、Multi-RU結合情報を取得してよい。さらに、同じユーザは、ユーザ固有のフィールドに１回だけ現れる必要がある。
本願の本実施形態では、マルチリソースユニット割り当てフィールドの長さがCommonフィールド内に示されてよいことが理解されるべきでる。また、マルチリソースユニット割り当てフィールドに含まれる複数の位置情報指示サブフィールドがCC１、CC２の両方に存在してよい。あるいは、複数の位置情報指示サブフィールドの一方の部分がCC１上に存在し、複数の位置情報指示サブフィールドの他方の部分がCC２上に存在する。これは、本願の本実施形態において限定されない。
任意に、本願の幾つかの他の可能な実装では、各８０MHzチャネルの中間にある中間２６-tone RU（Center ２６-tone RU）の結合状態に対して、１つのMulti-RUを得るために、Center ２６-tone RUは別のRUと結合されてもよい。Center ２６-tone RUが存在するかどうかは、CommonフィールドのCenter ２６-tone RUフィールドの値に依存し、フィールドは１ビットを有する。１ビットが１に設定される場合は、Center ２６-tone RUが存在することを示す。１ビットが０に設定される場合は、Center ２６-tone RUが存在しないことを示す。
可能な実装では、Center ２６-tone RUフィールドは、複数のビット、例えば、２ビットに拡張されてよい。２ビットが００に設定される場合は、Center ２６-tone RUが対応する８０MHzの周波数帯域に存在しないことを示す。２ビットが０１に設定される場合は、Center ２６-tone RUが対応する８０MHz周波数帯域に存在することを示すが、Center ２６-tone RUは結合されない。つまり、別のRUと結合されない。２ビットが１０、１１に設定される場合は、Center ２６-tone RUが対応する８０MHz周波数帯域に存在することを個別に示し、Center ２６-tone RUは別のRUと結合される必要がある。
例えば、２ビットが１０に設定される場合は、１つのMulti-RUを取得するために、Center ２６-tone RUとCenter ２６-tone RUの右側の２４２-toneの範囲内の隣接RUが結合されることを示す。２ビットが１１に設定される場合は、１つのMulti-RUを取得するために、Center ２６-tone RUと、Center ２６-tone RUの左側の２４２-tone範囲内の隣接RUが結合されることを示す。
別の例では、２ビットが１０に設定される場合、１つのMulti-RUを取得するために、Center ２６-tone RUと、Center ２６-tone RUの右側の２４２-toneの範囲にあり、Center ２６-tone RUに最も近いRUとが結されることを示す。２ビットが１１に設定される場合、１つのMulti-RUを取得するために、Center ２６-tone RUと、Center ２６-tone RUの左側の２４２-toneの範囲内で、Center ２６-tone RUに最も近いRUとを結合することを示す。
Center ２６-tone RUに隣接するRUは、Center ２６-tone RUの前又は後のRUとして理解することができる。Center ２６-tone RUに最も近いRUは、Center ２６-tone RUに隣接するRUであってもなくてもよい。例えば、Center ２６-tone RUに最も近いRUは、Center ２６-tone RUの座標にある、又はCenter ２６-tone RUの座標の右側にあり、複数のRUによって間隔が空けられているRUであってよい。
この出願の本実施形態において、Center ２６-tone RUフィールドは、Center ２６-tone RUのより多くの結合像を示すために、複数のビットにさらに拡張され得ることが理解されるべきである。
さらに、Center ２６-tone RUに最も近いか又はそれに隣接する２４２-tone範囲内のRUは、５２-tone RU、１０６-tone RU、２４２-tone RUなどであってよいことを理解されたい。
別の可能な実装では、Center ２６-tone RUと複数のRUが結合されているか否かを示す結合指示が、Center ２６-tone RUに対応するユーザフィールド内にさらに設定されてよい。つまり、Center ２６-tone RUに対応するユーザフィールドが変更される。また、全てのユーザは、Center ２６-tone RUに対応するユーザフィールドを読み込み、Center ２６-tone RUに対応するユーザフィールド内のSTAIDがユーザのIDと同じかどうかを決定する必要がある。中間２６-tone RUに対応するユーザフィールド内のSTA IDがユーザのIDと同じ場合、Center ２６-tone RUと現在のユーザフィールドに対応するRUは結合される必要がある。
本願の実施態様において、「第１の」、「第２の」等は、複数のオブジェクトが異なることを単に示すことを意図したものであることを理解されたい。例えば、第１のフィールドと第２のフィールドは、単に異なるフィールドを示すために使用される。フィールド自体、フィールドの数などは影響を受けるべきではない。前述の第１、第２、等は、本願の実施形態に対する制限を構成すべきではない。
さらに、本願の実施態様における方法、場合、カテゴリ、及び実施形態の分割は、単に記載を容易にすることを意図したものに過ぎず、特定の限定を構成するものではないことを理解されたい。方法、カテゴリ、場合、及び実施形態における特徴は、矛盾することなく結合されてよい。
本願の実施形態において使用される数字は、単に説明を容易にするために区別されるが、本願の実施形態の範囲を限定するために使用されるものではないことをさらに理解されたい。前述のプロセスのシーケンス番号は、実行シーケンスを意味しない。プロセスの実行シーケンスは、プロセスの機能及び内部論理に従って決定されるべきであり、本願の実施形態の実施プロセスに対する制限と解釈されるべきではない。
さらに、前述の説明は、本願の実施態様の範囲を制限する代わりに、当業者が本願の実施態様をよりよく理解するのを助けることを意図したものに過ぎないことを理解されたい。以上の例に基づき、当業者が種々の均等な修正又は変更を行うことができることは明らかである。例えば、前述の方法２００では、幾つかのステップが不要であってよく、又は幾つかのステップが新たに追加されてよい。あるいは、上記実施形態のうちの任意の２つ以上が結合される。修正された、変更された、又は結合されたソリューションもまた、本願の実施形態の範囲内に含まれる。
本願の実施形態の前述の説明は、実施形態間の相違を強調していることをさらに理解すべきである。記載されていない同一又は類似の部分については、実施形態を参照されたい。簡潔にするために、詳細は、ここで再度記載されない。
さらに、本願の実施形態において、「予め定義された」は、対応するコード又は対応するテーブルを装置（例えば、端末装置又はネットワーク装置）に予め格納することによって、又は関連情報を示すことができる別の方法によって実現されてよいことを理解されたい。「予め定義された」の特定の実装は、本願では制限されない。
以上、図１～図１５を参照して、本願の実施形態におけるリソースユニット結合指示方法を詳細に説明した。以下、図１６～図２２を参照して、本願の実施形態における通信機器を詳細に説明する。
図１６は、本願の実施形態による通信機器４００の概略ブロック図である。機器４００は、前述の方法で説明した送信装置に対応してよく、又は送信装置に使用されるチップ又はコンポーネントであってよい。さらに、機器４００内のモジュール又はユニットは、各々、前述の方法における送信装置によって実行されるアクション又は処理プロセスを実行するように構成される。図１６に示すように、通信機器４００は、処理ユニット４１０及び通信ユニット４２０を含んでよい。
処理ユニット４１０は、物理層プロトコルデータユニットPPDUを決定するように構成される。PPDUは、信号フィールドを含み、信号フィールドは、リソースユニット割り当てサブフィールドと、リソースユニット割り当てサブフィールドに対応する結合指示とを含み、リソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、結合指示は、複数のリソースユニットの結合情報を示す。
通信ユニット４２０は、PPDUを送信するように構成される。
あるいは、処理ユニット４１０は、物理層プロトコルデータユニットPPDUを決定するように構成される。PPDUは、信号フィールドを含み、信号フィールドは、複数のリソースユニット割り当てサブフィールドと複数の結合指示とを含み、複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、複数の結合指示は、複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである。
通信ユニット４２０は、PPDUを送信するように構成される。
本願で提供される通信機器は、複数の隣接又は非隣接RUを使用することによって、データを送信する際に１人以上のユーザをサポートするために使用され、複数のRUの結合状態をユーザに示すことができる。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
機器４００内のユニットによって前述の対応するステップを実行する特定のプロセスについては、図９から図１５の方法の実施形態を参照して前述の説明を参照することが理解されるべきである。簡潔にするために、詳細はここで再度記載されない。
任意に、通信ユニット４２０は、受信ユニット（モジュール）及び送信ユニット（モジュール）を含んでよく、これらは、前述の方法における送信装置によって情報を送信するステップを実行するように構成される。任意的に、通信機器４００は、記憶ユニット４３０をさらに含んでよい。記憶ユニット４３０は、通信ユニット４２０及び処理ユニット４１０によって実行される命令を格納するように構成される。通信ユニット４２０、処理ユニット４１０、記憶ユニット４３０は、互いに結合されている。記憶ユニット４３０は、命令を格納する。処理ユニット４１０は、記憶ユニット４３０に格納された命令を実行するように構成される。通信ユニット４２０は、処理ユニット４１０の駆動中に特定の信号を送信又は受信するように構成されている。
処理ユニット４１０はプロセッサであってよい。通信ユニット４２０は、トランシーバ、入力/出力インタフェース、又はインタフェース回路であってよい。記憶ユニット４３０はメモリであってよい。図１７に示すように、通信機器５００は、プロセッサ５１０、メモリ５２０、及びトランシーバ５３０を含んでよい。通信機器が通信装置内のチップである場合、記憶ユニットは、チップ内の記憶ユニット（例えば、レジスタ又はキャッシュ）であってよく、又は、通信装置内のチップの外部の記憶ユニット（例えば、読み出し専用メモリ又はランダムアクセスメモリ）であってよい。
当業者であれば、通信機器４００及び５００によって実行されるステップ及び対応する有益な効果については、前述の方法の実施形態における送信装置の関連する説明を参照することが明らかである。簡潔にするために、詳細はここで再度記載されない。
通信機器４００又は５００は、送信装置であってよい。例えば、送信装置は、AP、STA又はネットワーク装置であってよい。
図１８は、本願の実施形態による通信機器６００の概略ブロック図である。機器６００は、前述の実施形態に記載される受信装置に対応してよく、又は、受信装置内で使用されるチップ又はコンポーネントであってよい。さらに、機器６００内のモジュール又はユニットは、各々、前述の方法の実施形態における受信装置によって実行されるアクション又は処理プロセスを実行するように構成される。図１８に示すように、通信機器６００は、通信ユニット６１０及び処理ユニット６２０を含んでよい。
通信ユニット６１０は、物理層プロトコルデータユニットPPDUを受信するように構成される。PPDUは、信号フィールドを含み、信号フィールドは、リソースユニット割り当てサブフィールドと、リソースユニット割り当てサブフィールドに対応する結合指示とを含み、リソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、結合指示は、複数のリソースユニットの結合情報を示す。
処理ユニット６２０は、PPDUに基づいて複数のリソースユニットの結合情報を決定するように構成される。
あるいは、通信ユニット６１０は、物理層プロトコルデータユニットPPDUを受信するように構成される。PPDUは、信号フィールドを含み、前記信号フィールドは、複数のリソースユニット割り当てサブフィールドと複数の結合指示とを含み、複数のリソースユニット割り当てサブフィールドは、複数のリソースユニットを示し、複数の結合指示は、複数のリソースユニットの結合情報を示し、１つの結合指示は、１つのリソースユニット割り当てサブフィールドによって示されるRUに対応し、１つのリソースユニットは、２４２-tone RU、４８４-tone RU、又は９９６-tone RUである。
処理ユニット６２０は、PPDUに基づいて複数のリソースユニットの結合情報を決定するように構成される。
本願の通信機器によれば、信号フィールド内の結合指示は、複数の隣接又は非隣接RUを使用してデータを送信する際に、１人以上のユーザをサポートするために、２０MHzチャネル内の小型RUの結合状態を示してよい。これは、システムのRU割り当ての柔軟性を改善し、システムのスペクトル利用を改善する。
機器６００内のユニットによって前述の対応するステップを実行する特定のプロセスについては、前述の実施形態の受信装置の前述の説明を参照することを理解されたい。簡潔にするために、詳細はここで再度記載されない。
任意的に、通信ユニット６１０は、方法の実施形態における受信装置によって情報を受信するステップを実行するように構成された受信ユニット（モジュール）及び送信ユニット（モジュール）を含んでよい。任意的に、通信機器６００は、記憶ユニット６３０をさらに含んでよい。記憶ユニット６３０は、通信ユニット６１０及び処理ユニット６２０によって実行される命令を格納するように構成されている。通信ユニット６１０、処理ユニット６２０、記憶ユニット６３０は、互いに結合されている。記憶ユニット６３０は、命令を格納する。処理ユニット６２０は、記憶ユニット６３０に格納された命令を実行するように構成される。通信ユニット６１０は、処理ユニット６２０の駆動中に特定の信号を送信又は受信するように構成されている。
処理ユニット６２０はプロセッサによって実装されてよく、通信ユニット６１０はトランシーバによって実装されてよいことを理解されたい。記憶ユニット６３０は、メモリを使用して実装されてよい。図１９に示すように、通信機器７００は、プロセッサ７１０、メモリ７２０、及びトランシーバ７３０を含んでよい。
当業者であれば、通信機器６００及び７００によって実行されるステップ及び対応する有益な効果については、前述の実施形態における受信装置の関連する説明を参照することを明確に理解することができる。簡潔にするために、詳細はここで再度記載されない。
通信機器６００又は７００は、受信装置、例えば端末装置であってよい。
さらに、機器内のユニットの分割は、単に論理機能分割であることを理解すべきである。実際の実装の間、ユニットの全部又は一部は、１つの物理エンティティに統合されてよく、又は物理的に分離されてよい。さらに、機器内の全てのユニットは、処理要素がソフトウェアを起動する形式で実装されてよく、又はハードウェアの形式で実装されてよく、又は、幾つかのユニットは、処理要素によって起動されるソフトウェアの形式で実装されてよく、幾つかのユニットは、ハードウェアの形式で実装されてよい。例えば、ユニットは、別々に配置された処理要素であってよく、又は実装のために機器のチップに統合されてよい。さらに、ユニットは、プログラム形式でメモリに格納され、機器の処理要素によって呼び出されて、ユニットの機能を実行する。本明細書に記載される処理要素は、プロセッサとも呼ばれてよく、信号処理能力を有する集積回路であってよい。実装の間、前述の方法におけるステップ又は前述のユニットは、プロセッサ要素内のハードウェア集積論理回路を使用することによって実装されてよく、又は、処理要素がソフトウェアを起動する形式で実装されてよい。
例えば、前述の機器のいずれか１つのユニットは、前述の方法を実施するように構成された１つ以上の集積回路、例えば、１つ以上の特定用途向け集積回路（application specific integrated circuit, ASIC）、１つ以上のデジタル信号プロセッサ（digital signal processor, DSP）、１つ以上のフィールドプログラマブルゲートアレイ（field programmable gate array, FPGA）、又はこれらの集積回路の少なくとも２つの組み合わせであってよい。別の例では、機器内のユニットが、処理要素がプログラムをスケジュールする形式で実装され得る場合、処理要素は、汎用プロセッサ、例えば、中央処理装置（central processing unit, CPU）、又はプログラムを呼び出すことができる別のプロセッサであってよい。別の例では、ユニットは、一緒に統合され、システムオンチップ（system-on-a-chip, SOC）の形式で実装されてよい。
図２０は、本願による端末装置８００の構造の概略図である。機器６００又は７００は、端末装置８００内に構成されてよい。あるいは、機器６００又は７００は、端末装置８００であってよい。換言すれば、端末装置８００は、前述の方法の実施形態において、受信装置によって実行されるアクションを実行してよい。
説明を容易にするために、図２０は、端末装置の主要コンポーネントのみを示す。図２０に示すように、端末装置８００は、プロセッサ、メモリ、制御回路、アンテナ、及び入力／出力機器を含む。
プロセッサは、主に、通信プロトコル及び通信データを処理し、端末装置全体を制御し、ソフトウェアプログラムを実行し、ソフトウェアプログラムのデータを処理するように構成されており、例えば、前述のリソースユニット結合指示方法において説明されたアクションを実行する際に端末装置をサポートするように構成されている。メモリは、主に、ソフトウェアプログラム及びデータを格納するように構成され、例えば、前述の実施形態で説明したコードブックを格納する。制御回路は、主にベースバンド信号と無線周波数信号との間の変換を実行し、無線周波数信号を処理するように構成されている。制御回路とアンテナの結合は、トランシーバとも呼ばれ、主に電磁波形式の無線周波数信号を送信／受信するように構成されている。入力/出力機器、例えば、タッチスクリーン、ディスプレイ、キーボード等は、主に、ユーザによるデータ入力を受信し、ユーザにデータを出力するように構成される。
端末装置が電源オンになった後、プロセッサは、記憶ユニット内のソフトウェアプログラムを読み出し、ソフトウェアプログラムの命令を解釈して実行し、ソフトウェアプログラムのデータを処理してよい。データが無線で送信される必要がある場合、送信されるべきデータに対してベースバンド処理を行った後、プロセッサは、ベースバンド信号を無線周波数回路に出力する。ベースバンド信号に対して無線周波処理を行った後、無線周波数回路はアンテナを介して電磁波形式の無線周波数信号を送信する。データが端末装置に送信されると、無線周波数回路は、アンテナを介して無線周波数信号を受信し、無線周波数信号をベースバンド信号に変換し、ベースバンド信号をプロセッサに出力する。プロセッサは、ベースバンド信号をデータに変換し、データを処理する。
当業者であれば、図２０は、説明を容易にするために、１つのメモリ及び１つのプロセッサのみを示すことを理解するであろう。実際の端末装置は、複数のプロセッサ及びメモリを含んでよい。メモリは、記憶媒体、記憶装置などとも呼ばれてよい。これは、本願の本実施形態において限定されない。
例えば、プロセッサは、ベースバンドプロセッサ及び中央処理ユニットを含んでよい。ベースバンドプロセッサは、主に通信プロトコル及び通信データを処理するように構成される。中央処理ユニットは、主に、端末装置全体を制御し、ソフトウェアプログラムを実行し、ソフトウェアプログラムのデータを処理するように構成されている。図２０のプロセッサは、ベースバンドプロセッサと中央処理ユニットの機能を統合する。当業者であれば、代替として、ベースバンドプロセッサと中央処理装置とは、独立したプロセッサであり、バス等の技術を用いて相互接続されてよいことを理解するであろう。当業者であれば、端末装置は、異なるネットワーク標準に適合するように複数のベースバンドプロセッサを備えることができ、端末装置は、端末装置の処理能力を高めるために複数の中央処理ユニットを備えることができ、端末装置のコンポーネントは、様々なバスを介して接続することができることを理解することができる。ベースバンドプロセッサは、ベースバンド処理回路又はベースバンド処理チップとしても表されてよい。中央処理ユニットは、中央処理回路又は中央処理チップとして表すこともできる。通信プロトコル及び通信データを処理する機能は、プロセッサに埋め込まれてよく、又はソフトウェアプログラムの形式で記憶ユニットに格納されてよい。プロセッサは、ベースバンド処理機能を実現するためにソフトウェアプログラムを実行する。
例えば、本願の本実施形態では、受信及び送信機能を有するアンテナ及び制御回路は、端末装置８００のトランシーバユニット８０１と考えられてよく、処理機能を有するプロセッサは、端末装置８００の処理ユニット８０２と考えられてよい。図１０に示すように、端末装置８００は、トランシーバユニット８０１及び処理ユニット８０２を含む。トランシーバユニットは、トランシーバ、トランシーバマシン、トランシーバ機器などとも呼ばれる。任意に、トランシーバユニット８０１内の受信機能を実現するように構成されたコンポーネントは、受信ユニットとして考えられてよく、トランシーバユニット８０１内の送信機能を実現するように構成されたコンポーネントは、送信ユニットとして考えられてよい。換言すれば、トランシーバユニット８０１は、受信ユニットと送信ユニットとを含む。例えば、受信ユニットは、受信マシン、受信機、受信回路などとも呼ばれてよい。送信ユニットは、送信マシン、送信機、送信回路などとも呼ばれてよい。
図２１は、本願による別の端末装置９００の構造の概略図である。図２１において、端末装置は、プロセッサ９１０と、データ送信プロセッサ９２０と、データ受信プロセッサ９３０とを含む。前述の実施形態の処理ユニット６２０は、図２１のプロセッサ９１０であってよく、対応する機能を実装する。前述の実施形態の通信ユニット６１０は、図２１のデータ送信プロセッサ９２０及び／又はデータ受信プロセッサ９３０であってよい。図２１は、チャネルコーダ及びチャネルデコーダを示す。しかしながら、これらのモジュールは、本実施形態に対する制限を構成するものではなく、一例に過ぎないことが理解されよう。
図２２は、本願の実施形態によるネットワーク装置の構造の概略図である。ネットワーク装置は、前述の実施形態において、ネットワーク装置（すなわち、送信装置）の動作を実現するように構成されている。図２２に示すように、ネットワーク装置は、アンテナ１００１、無線周波数機器１００２、及びベースバンド機器１００３を含む。アンテナ１００１は、無線周波数機器１００２に接続される。無線周波数機器１００２は、アップリンク方向に、端末装置により送信された情報をアンテナ１００１を介して受信し、端末装置により送信された情報を処理するためにベースバンド機器１００３に送信する。ダウンリンク方向では、ベースバンド機器１００３は、端末に関する情報を処理し、その情報を無線周波数機器１００２に送信する。無線周波数機器１００２は、端末に関する情報を処理し、処理された情報をアンテナ１００１を介して端末に送信する。
ベースバンド機器１００３は、例えば、メイン制御CPU及び別の集積回路を含む、１つ以上の処理要素１００３１を含んでよい。さらに、ベースバンド機器１００３は、記憶素子１００３２及びインタフェース１００３３をさらに含んでよい。記憶素子１００３２は、プログラム及びデータを格納するように構成される。インタフェース１００３３は、無線周波数機器１００２と情報を交換するように構成され、インタフェースは、例えば、共通公衆無線インタフェース（common public radio interface, CPRI）である。ネットワーク装置で使用される前述の機器は、ベースバンド機器１００３内に配置されてよい。例えば、ネットワーク装置で使用される前述の機器は、ベースバンド機器１００３内のチップであってよい。チップは、少なくとも１つの処理要素及びインタフェース回路を含む。処理要素は、ネットワーク装置によって実行される任意の方法でステップを実行するように構成される。インタフェース回路は、別の機器と通信するように構成される。実装においては、前述の方法のステップを実装するためのネットワーク装置内のユニットは、処理要素によってプログラムをスケジューリングする形式で実装されてよい。例えば、ネットワーク装置で使用される機器は、処理要素及び記憶要素を含む。処理要素は、記憶要素に格納されたプログラムを呼び出して、前述の方法の実施形態においてネットワーク装置によって実行される方法を実行する。記憶要素は、処理要素と同じチップ上に位置する記憶要素、すなわちオンチップ記憶要素であってよく、又は処理要素とは異なるチップ上に位置する記憶要素、すなわちオフチップ記憶要素であってよい。
任意に、本願の他の幾つかの可能な実装では、２４２-tone RU内の小型RUの結合に対して、結合指示が２０MHzチャネル内の２ビットであり、２ビットが００に設定されている場合、それは、リソースユニット割り当て方法でMulti-RU結合が存在しない、すなわち、Multi-RUが存在しないことを示す。２ビットが０１に設定されている場合、第２の５２-tone RUと第２の２６-tone RUが１つのMulti-RUに結合されることを示す。具体的には、第２の５２-tone RUの第２の５２-tone RUの左近隣２６-tone RUが、１つのMulti-RUに結合される。例えば、図２３に示されるように、ソーティングは、２０MHzチャネル内の周波数領域の昇順で行われ、２０MHzチャネルは、９つの２６-tone RUを含んでよい。あるいは、２０MHzチャネルは、４つの５２-tone RU又は２つの１０６-tone RUを含んでよい。第２の２６-tone RUは９つの２６-tone RUのうちの２番目に位置し、第２の５２-tone RUは４つの５２-tone RUのうちの２番目に位置する。図２３において、１行目の第１充填パターンとしてマークされた２６-tone RUは、前述の第２の２６-tone RUである。２行目の第１充填パターンとしてマークされた５２-tone RUは、前述の第２の５２-tone RUである。あるいは、２ビットが０１に設定されている場合、それは、２０MHzチャネル内の第１の１０６-tone RU及びCenter ２６-tone RU（すなわち、第５の２６-tone RU）が、１つのMulti-RUに結合されることを示す。図２３において、３行目の第３充填パターンとしてマークされた１０６-tone RUは、前述の第１の１０６-tone RUであり、１行目で第２充填パターンとしてマークされた２６-tone RUは、前述の第５の２６-tone RU（２０MHzチャネル内のCenter ２６-tone RU）である。図２３において、同じ充填パターンを有するRUは、１つのMulti-RUに結合されてよい。
２ビットが１０に設定されている場合、第３の５２-tone RUと第８の２６-tone RUが１つのMulti-RUに結合されることを示す。具体的には、第３の５２-tone RUと、第３の５２-tone RUの右近隣２６-tone RUが、１つのMulti-RUに結合される。第３の５２-tone RUは４つの５２-tone RUのうちの３番目に位置し、第８の２６-tone RUは９つの２６-tone RUの８番目に位置する。図２３に示すように、２行目の第３充填パターンとしてマークされた５２-tone RUは、前述の第３の５２-tone RUであり、１行目の第３充填パターンとしてマークされた２６-tone RUは、前述の第８の２６-tone RUである。
あるいは、２ビットが１０に設定されている場合、２０MHzチャネル内の第２の１０６-tone RU及びCenter ２６-tone RU（すなわち、第５の２６-tone RU）が１つのMulti-RUに結合されることを示す。図２３において、３行目の第４充填パターンとしてマークされた１０６-tone RUは、前述の第２の１０６-tone RUであり、２０MHzチャネル内のCenter ２６-tone RUは、１行目の第２充填パターンとしてマークされた２６-tone RUである。
２ビットが１１に設定される場合は、２ビットを０１に設定することにより示されるRU結合と、２ビットを１０に設定することにより示されるRU結合が存在することを示す。
本願の本実施形態では、２ビットの値によって示される意味は交換されてよいことを理解されたい。例えば、２ビットを０１に設定することにより示される内容は２ビットを１０に設定することにより示される内容と交換されてよく、２ビットを０１に設定することにより示される内容は２ビットを１１に設定することにより示される内容と交換されてよく、又は２ビットを１０に設定することにより示される内容は２ビットを１１に設定することにより示される内容と、２ビットを１０とした内容は２ビットを１１とした内容と交換されてよい。換言すれば、前述の例における２ビットの特定の値は、本願の本実施形態に対する制限を構成すべきではない。
４０MHz帯域幅上である場合、４０MHz帯域幅は２０MHzチャネルのサブキャリア分布の複製とほぼ同等であり、図２４に示すように、２０MHzチャネルに渡り小型RUが結合されないため、図２３に示す結合指示及び結合方法に基づいて、各２０MHzチャネルに対して結合が実行されてよい。
同様に、８０MHz帯域幅、１６０MHz帯域幅、３２０MHz帯域幅では、小型ＲUは、２０MHzチャネルに渡り結合されない。各２０MHzチャネル上で、結合は、図２３に示される結合指示及び結合方法に基づいて実行されてよい。
別の実装では、前述の方法のステップを実装するネットワーク装置のユニットは、１つ以上の処理要素として構成されてよい。処理要素は、ベースバンド機器内に配置される。本明細書における処理要素は、集積回路、例えば、１つ以上のASIC、１つ以上のDSP、１つ以上のFPGA、又は集積回路のタイプの組み合わせであってよい。これらの集積回路は、一緒に集積されてチップを形成してよい。
前述の方法におけるステップを実施するネットワーク装置のユニットは、一緒に統合され、システムオンチップの形式で実施されてよい。例えば、ベースバンド機器は、前述の方法を実施するように構成されたSOCチップを含む。
なお、前述の機器における端末装置及びネットワーク機器は、方法の実施形態における受信装置又は送信装置と正確に対応していてよく、対応するモジュール又はユニットが対応するステップを実行する。例えば、機器がチップの形式で実装される場合、受信ユニットは、別のチップ又は機器から信号を受信するように構成される、チップのインタフェース回路であってよい。送信するように構成された前述のユニットは、機器のインタフェース回路であり、別の機器に信号を送信するように構成されている。例えば、機器がチップの方法で実装される場合、送信ユニットは、チップのインタフェース回路であり、別のチップ又は機器から信号を送信するように構成される。
本願の実施形態は、通信システムをさらに提供する。通信システムは、前述の送信装置と前述の受信装置とを含む。
本願の実施形態は、コンピュータプログラムコードを格納するように構成されたコンピュータ可読媒体をさらに提供する。コンピュータプログラムは、前述の方法の実施形態において、本願の本実施形態におけるリソースユニット結合指示方法を実行するために使用される命令を含む。可読媒体は、読み出し専用メモリ（read-only memory, ROM）又はランダムアクセスメモリ（random access memory, RAM）であってよい。これは、本願の本実施形態において限定されない。
本願は、さらに、コンピュータプログラムプロダクトを提供する。コンピュータプログラムプロダクトは、命令を含む。命令が実行されると、送信装置及び受信装置は、上記の方法における送信装置及び受信装置に対応する動作を実行可能にされる。
本願の実施形態は、さらに、システムチップを提供する。システムチップは、処理ユニット及び通信ユニットを含む。処理ユニットは、例えば、プロセッサであってもよく、通信ユニットは、例えば、入力／出力インタフェース、ピン、回路等であってよい。処理ユニットはコンピュータ命令を実行してよく、その結果、通信機器内のチップは、本願の前述の実施形態で提供される任意のリソースユニット結合指示方法を実行する。
任意に、コンピュータ命令は記憶ユニットに格納される。
任意に、記憶ユニットは、チップ内の記憶ユニット、例えばレジスタ又はキャッシュである。記憶ユニットは、さらに、ROM、静的情報及び命令を格納できる別のタイプの静的記憶装置、又は、チップの外にあり端末内にあるRAMなどの記憶ユニットであってよい。前述の説明のいずれかで言及されたプロセッサは、CPU、マイクロプロセッサ、ASIC、又は前述のリソースユニット結合指示方法のプログラム実行を制御するための１つ以上の集積回路であってよい。処理ユニット及び記憶ユニットは、分離されてよく、別々に異なる物理装置上に配置されてよく、有線又は無線方式で接続されて、処理ユニット及び記憶ユニットの各々の機能を実装し、前述の実施形態における種々の機能を実施する際にシステムチップをサポートしてよい。あるいは、処理ユニット及びメモリは、同じ装置に結合されてよい。
本願の実施形態におけるメモリは、揮発性メモリ又は不揮発性メモリであってよく、又は揮発性メモリ及び不揮発性メモリの両方を含んでよいことを理解されたい。不揮発性メモリは、ROM、プログラマブル読み出し専用メモリ（programmable ROM, PROM）、消去可能プログラマブル読み出し専用メモリ（erasable PROM, EPROM）、電気的消去可能プログラマブル読み出し専用メモリ（electrically EPROM, EEPROM）、又はフラッシュメモリであってよい。揮発性メモリは、RAMであってよく、外部キャッシュとして使用される。静的ランダムアクセスメモリ（static RAM, SRAM）、動的ランダムアクセスメモリ（dynamic RAM, DRAM）、同期動的ランダムアクセスメモリ（synchronous DRAM, SDRAM）、ダブルデータレート同期動的ランダムアクセスメモリ（double data rate SDRAM, DDR SDRAM）、拡張同期動的ランダムアクセスメモリ（enhanced SDRAM, ESDRAM）、シンクリンク動的ランダムアクセスメモリ（synch link DRAM, SLDRAM）、及び直接ランバスランダムアクセスメモリ（direct rambus RAM, DR RAM）のような複数の異なるRAMがある。
本明細書中の用語「システム」及び「ネットワーク」は、本明細書中では互換的に使用され得る。本明細書の中の用語「及び／又は」は、関連するオブジェクトを記述するための関連付け関係のみを記述し、３つの関係が存在し得ることを表す。例えば、Ａ及び／又はＢは、以下の３つの場合を表してよい。Ａのみが存在する、Ａ及びＢの両方が存在する、並びに、Ｂのみが存在する。さらに、本明細書の中の文字「／」は、一般に関連するオブジェクト間の「又は」の関係を示す。
本願における「アップリンク」及び「ダウンリンク」という用語は、特定のシナリオにおけるデータ/情報伝送方向を記述するために使用される。例えば、「アップリンク」方向とは、通常、端末からネットワーク側へデータ/情報が送信される方向、又は分散ユニットがデータ/情報を中央ユニットへ送信する方向を表し、「ダウンリンク」方向とは、通常、データ/情報がネットワーク側から端末へ送信される方向を表す。あるいは、集中ユニットから分散ユニットへの伝送方向において、「アップリンク」及び「ダウンリンク」は、データ/情報伝送方向を記述するためにのみ使用され、データ/情報伝送の特定の開始/終了装置は限定されないことが理解され得る。
本願では、種々のメッセージ/情報/装置/ネットワーク要素/システム/機器/動作/操作/手順/概念のような種々のオブジェクトに名称が割り当てられてよい。これらの特定の名称は、関連するオブジェクトに対する制限を構成せず、割り当てられた名称は、シナリオ、コンテキスト、又は使用習慣などの要因によって変化し得ることが理解され得る。本願の技術用語の技術的意味は、技術ソリューションの技術用語によって反映/実行される機能及び技術的効果に基づいて主に理解されるべきである。
本願の実施形態では、別段の記載がない限り、又は論理的矛盾がない限り、異なる実施形態間の用語及び／又は説明は一貫しており、相互に参照することができ、異なる実施形態における技術的特徴は、それらの内部論理的関係に基づいて結合されて、新たな実施形態を形成することができる。
本願の実施形態における方法の全部又は一部は、ソフトウェア、ハードウェア、ファームウェア、又はそれらの任意の組み合わせによって実施することができる。ソフトウェアが実施形態を実施するために使用される場合、実施形態の全部又は一部は、コンピュータプログラムプロダクトの形式で実施することができる。コンピュータプログラムプロダクトは、１つ以上のコンピュータプログラム又は命令を含む。コンピュータプログラム又は命令がロードされ、コンピュータ上で実行される場合、本願の実施形態における手順又は機能は、完全に又は部分的に生成される。コンピュータは、汎用コンピュータ、専用コンピュータ、コンピュータネットワーク、又は別のプログラム可能な機器であってよい。コンピュータプログラム又は命令は、コンピュータ可読記憶媒体に格納されてよく、又はコンピュータ可読記憶媒体を使用して送信されてよい。コンピュータ可読記憶媒体は、コンピュータによってアクセス可能な任意の使用可能媒体、又は１つ以上の使用可能媒体を統合するサーバのようなデータ記憶装置であってよい。
当業者であれば、便利で簡単な説明のために、前述のシステム、機器、及びユニットの詳細な動作プロセスについては、前述の方法の実施形態における対応するプロセスを参照することを明確に理解することができる。詳細は、ここでは再度説明しない。
本願で提供される幾つかの実施形態において、開示されたシステム、機器、及び方法は、他の方法で実施することができることを理解されたい。例えば、記載された機器の実施形態は単なる例である。例えば、ユニットへの分割は単なる論理関数分割であり、実際の実装の際には他の分割であってよい。例えば、複数のユニット又はコンポーネントは、別のシステムに結合又は統合されてよく、或いは幾つかの特徴は、無視され或いは実行されなくてよい。さらに、表示又は議論された相互結合、直接結合、又は通信接続は、幾つかのインタフェースを使用することによって実装されてよい。機器又はユニット間の間接的な結合又は通信接続は、電子的、機械的、又は他の形式で実装されてよい。
前述の説明は、本願の特定の実装に過ぎないが、本願の保護範囲を限定することを意図するものではない。本願に開示された技術的範囲内で、当業者が直ちに理解される変更又は代替は、本願の保護範囲に含まれる。したがって、本願の保護範囲は、特許請求の範囲の保護範囲に従うものとする。

Claims (30)

  1. 通信機器であって、
    物理層プロトコルデータユニット（PPDU）を決定するよう構成される処理ユニットであって、前記PPDUは信号フィールドを含み、前記信号フィールドは１つ以上のリソースユニット割り当てサブフィールドと少なくとも１つの局フィールドとを含み、１つのリソースユニット割り当てサブフィールドはマルチリソースユニット（Multi-RU）のサイズ及び位置を示し、各局フィールドは前記Multi-RUが割り当てられる割り当てSTAの局情報を示し、前記Multi-RUは１つのリソースユニット割り当てサブフィールドにより示され、前記Multi-RUは少なくとも２つのリソースユニット（RU）を含み、前記リソースユニット割り当てサブフィールドは９ビットを含む、処理ユニットと、
    前記PPDUを送信するよう構成される通信ユニットと、
    を含む通信機器。
  2. 通信機器であって、
    物理層プロトコルデータユニット（PPDU）を受信するよう構成される通信ユニットであって、前記PPDUは信号フィールドを含み、前記信号フィールドは１つ以上のリソースユニット割り当てサブフィールドと少なくとも１つの局フィールドとを含み、１つのリソースユニット割り当てサブフィールドは、マルチリソースユニット（Multi-RU）のサイズ及び位置を示し、各局フィールドは前記Multi-RUが割り当てられる割り当てSTAの局情報を示し、前記Multi-RUは１つのリソースユニット割り当てサブフィールドにより示され、前記Multi-RUは少なくとも２つのリソースユニット（RU）を含む、通信ユニットと、
    前記PPDUに基づき、前記通信機器に対応する前記Multi-RUの前記サイズ及び前記位置を決定するよう構成される処理ユニットと、
    を含む通信機器。
  3. 前記Multi-RUに含まれるリソースユニットは、２４２-tone RU未満である、又は、前記Multi-RUに含まれるリソースユニットは、２４２-tone RU以上である、請求項１又は２に記載の通信機器。
  4. 前記Multi-RUは１つのMulti-RUを含み、前記１つのMulti-RUは、１つの２６-tone RU及び１つの５２-tone RUを含むか、前記１つのMulti-RUは、１つの２６-tone RU及び１つの１０６-tone RUを含むか、前記１つのMulti-RUは、１つの５２-tone RU及び１つの１０６-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU及びもう１つの２４２-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU及び１つの４８４-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU、１つの４８４-tone RU及び１つの９９６-tone RUを含むか、前記１つのMulti-RUは、３つの９９６-tone RUを含むか、又は前記１つのMulti-RUは、１つの４８４-tone RU及び１つの９９６-tone RUを含む、請求項１～３のいずれか一項に記載の通信機器。
  5. 前記Multi-RUは１つのMulti-RUを含み、前記１つのMulti-RUは、２０MHzチャネルに位置し、前記２０MHzチャネルは８つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは５２-tone RUであり、第７RUは２６-tone RUであり、第８RUは２６-tone RUであり、前記１つのMulti-RUは前記第６RUと前記第７RUを含み、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは６つのリソースユニットRUを含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは５２-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記１つのMulti-RUは前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは８つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、第８RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、第７RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは１０６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは４つのリソースユニットRUを含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは１０６-tone RUであり、前記１つのMulti-RUは前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは３つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは１０６-tone RUであり、第３RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは４つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第５RUは５２-tone RUであり、第４RUは５２-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは３つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは１０６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、又は、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは５２-tone RUであり、第５RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含む、請求項１～４のいずれか一項に記載の通信機器。
  6. 前記Multi-RUは２つのMulti-RUを含み、前記２つのMulti-RUの中で、一方のMulti-RUは１つの２６-tone RUと１つの５２-tone RUを含み、他方のMulti-RUは１つの２６-tone RUと１つの１０６-tone RUを含み、又は、前記２つのMulti-RUの各々は１つの２６-tone RUと１つの５２-tone RUを含む、請求項１～３のいずれか一項に記載の通信機器。
  7. 前記Multi-RUは２つのMulti-RUを含み、前記２つのMulti-RUは２０MHzチャネルに位置し、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第１RUと前記第２RUを含み、前記２つのMulti-RUのうちの他方は前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第２RUと前記第３RUを含み、前記２つのMulti-RUのうちの他方は前記第４RUと前記第５RUを含み、又は、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第２RUと前記第３RUを含み、前記２つのMulti-RUのうちの他方は前記第５RUと前記第６RUを含む、請求項１～３のいずれか一項に記載の通信機器。
  8. 前記Multi-RUは、３つのMulti-RUを含み、前記３つのMulti-RUの各々は、１つの２６-tone RU及び１つの５２-tone RUを含む、請求項１～３のいずれか一項に記載の通信機器。
  9. 前記信号フィールドは少なくとも１つのユーザフィールドを更に含み、前記少なくとも１つのユーザフィールドの順序は、前記１つ以上のリソースユニット割り当てサブフィールドにより示されるリソースユニットの割り当ての順序に対応する、請求項１～３のいずれか一項に記載の通信機器。
  10. 前記Multi-RUは、前記リソースユニット割り当てサブフィールドに対応する少なくとも２０MHzチャネルを占有する、請求項１～９のいずれか一項に記載の通信機器。
  11. 前記Multi-RUに含まれる少なくとも２つのRUは、互いに近隣ではない、請求項１～１０のいずれか一項に記載の通信機器。
  12. 前記Multi-RUに含まれる任意の２つのRUは、互いに近隣である、請求項１～１０のいずれか一項に記載の通信機器。
  13. 前記信号フィールドは結合指示であり、前記結合指示は、前記Multi-RUの前記サイズ及び前記位置を示し、前記結合指示は、前記リソースユニット割り当てサブフィールドに含まれるか、又は前記信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、前記マルチリソースユニット割り当てフィールドは、前記結合指示を含む、請求項１～１２のいずれか一項に記載の通信機器。
  14. リソースユニット結合指示方法であって、
    物理層プロトコルデータユニット（PPDU）を決定するステップであって、前記PPDUは信号フィールドと少なくとも１つの局フィールドとを含み、前記信号フィールドは１つ以上のリソースユニット割り当てサブフィールドを含み、１つのリソースユニット割り当てサブフィールドはマルチリソースユニット（Multi-RU）のサイズ及び位置を示し、各局フィールドは前記Multi-RUが割り当てられる割り当てSTAの局情報を示し、前記Multi-RUは１つのリソースユニット割り当てサブフィールドにより示され、前記Multi-RUは少なくとも２つのリソースユニット（RU）を含み、前記リソースユニット割り当てサブフィールドは９ビットを含む、ステップと、
    前記PPDUを送信するステップと、
    を含む方法。
  15. リソースユニット結合指示方法であって、
    物理層プロトコルデータユニット（PPDU）を受信するステップであって、前記PPDUは信号フィールドと少なくとも１つの局フィールドとを含み、前記信号フィールドは１つ以上のリソースユニット割り当てサブフィールドを含み、１つのリソースユニット割り当てサブフィールドは、マルチリソースユニット（Multi-RU）のサイズ及び位置を示し、各局フィールドは前記Multi-RUが割り当てられる割り当てSTAの局情報を示し、前記Multi-RUは１つのリソースユニット割り当てサブフィールドにより示され、前記Multi-RUは少なくとも２つのリソースユニット（RU）を含む、ステップと、
    前記PPDUに基づき、機器に対応する前記Multi-RUの前記サイズ及び前記位置を決定するステップと、
    を含む方法。
  16. 前記Multi-RUに含まれるリソースユニットは、２４２-tone RU未満である、又は、前記Multi-RUに含まれるリソースユニットは、２４２-tone RU以上である、請求項１４又は１５に記載の方法。
  17. 前記Multi-RUは１つのMulti-RUを含み、前記１つのMulti-RUは、１つの２６-tone RU及び１つの５２-tone RUを含むか、前記１つのMulti-RUは、１つの２６-tone RU及び１つの１０６-tone RUを含むか、前記１つのMulti-RUは、１つの５２-tone RU及び１つの１０６-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU及びもう１つの２４２-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU及び１つの４８４-tone RUを含むか、前記１つのMulti-RUは、１つの２４２-tone RU、１つの４８４-tone RU及び１つの９９６-tone RUを含むか、前記１つのMulti-RUは、３つの９９６-tone RUを含むか、又は前記１つのMulti-RUは、１つの４８４-tone RU及び１つの９９６-tone RUを含む、請求項１４～１６のいずれか一項に記載の方法。
  18. 前記Multi-RUは１つのMulti-RUを含み、前記１つのMulti-RUは２０MHzチャネルに位置し、
    前記２０MHzチャネルは８つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは５２-tone RUであり、第７RUは２６-tone RUであり、第８RUは２６-tone RUであり、前記１つのMulti-RUは前記第６RUと前記第７RUを含み、
    前記２０MHzチャネルは７つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは７つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは６つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは５２-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記１つのMulti-RUは前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは８つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、第８RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは７つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、第７RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは７つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは１０６-tone RUであり、前記１つのMulti-RUは前記第５RUと前記第６RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記１つのMulti-RUは前記第４RUと前記第５RUを含み、
    前記２０MHzチャネルは４つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは１０６-tone RUであり、前記１つのMulti-RUは前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは３つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは１０６-tone RUであり、第３RUは２６-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含み、
    前記２０MHzチャネルは６つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、第６RUは２６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは２６-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは４つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは５２-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、
    前記２０MHzチャネルは３つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは１０６-tone RUであり、前記１つのMulti-RUは前記第１RUと前記第２RUを含み、又は、
    前記２０MHzチャネルは５つのリソースユニット（RU）を含み、周波数の昇順で、第１RUは５２-tone RUであり、第２RUは５２-tone RUであり、第３RUは２６-tone RUであり、第４RUは５２-tone RUであり、第５RUは５２-tone RUであり、前記１つのMulti-RUは前記第２RUと前記第３RUを含む、請求項１４～１７のいずれか一項に記載の方法。
  19. 前記Multi-RUは２つのMulti-RUを含み、前記２つのMulti-RUの中で、一方のMulti-RUは１つの２６-tone RU及び１つの５２-tone RUを含み、他方のMulti-RUは１つの２６-tone RU及び１つの１０６-tone RUを含み、又は前記２つのMulti-RUの各々は１つの２６-tone RU及び１つの５２-tone RUを含む、請求項１４～１６のいずれか一項に記載の方法。
  20. 前記Multi-RUは２つのMulti-RUを含み、前記２つのMulti-RUは２０MHzチャネルに位置し、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは１０６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは２６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第１RUと前記第２RUを含み、前記２つのMulti-RUのうちの他方は前記第３RUと前記第４RUを含み、
    前記２０MHzチャネルは５つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは１０６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第２RUと前記第３RUを含み、前記２つのMulti-RUのうちの他方は前記第４RUと前記第５RUを含み、又は、
    前記２０MHzチャネルは７つのリソースユニットRUを含み、周波数の昇順で、第１RUは２６-tone RUであり、第２RUは２６-tone RUであり、第３RUは５２-tone RUであり、第４RUは２６-tone RUであり、第５RUは５２-tone RUであり、第６RUは２６-tone RUであり、第７RUは２６-tone RUであり、前記２つのMulti-RUのうちの一方は前記第２RUと前記第３RUを含み、前記２つのMulti-RUのうちの他方は前記第５RUと前記第６RUを含む、請求項１４～１６又は請求項１９のいずれか一項に記載の方法。
  21. 前記Multi-RUは、３つのMulti-RUを含み、前記３つのMulti-RUの各々は、１つの２６-tone RU及び１つの５２-tone RUを含む、請求項１４～１６のいずれか一項に記載の方法。
  22. 前記信号フィールドは少なくとも１つのユーザフィールドを更に含み、前記少なくとも１つのユーザフィールドの順序は、前記１つ以上のリソースユニット割り当てサブフィールドにより示されるリソースユニットの割り当ての順序に対応する、請求項１４～２１のいずれか一項に記載の方法。
  23. 前記Multi-RUは、前記リソースユニット割り当てサブフィールドに対応する少なくとも２０MHzチャネルを占有する、請求項１４～２２のいずれか一項に記載の方法。
  24. 前記Multi-RUに含まれる少なくとも２つのRUは、互いに近隣ではない、請求項１４～２３のいずれか一項に記載の方法。
  25. 前記Multi-RUに含まれる任意の２つのRUは、互いに近隣である、請求項１４～２３のいずれか一項に記載の方法。
  26. 前記信号フィールドは結合指示であり、前記結合指示は、前記Multi-RUの前記サイズ及び前記位置を示し、前記結合指示は、前記リソースユニット割り当てサブフィールドに含まれるか、又は前記信号フィールドは、さらに、マルチリソースユニット割り当てフィールドを含み、前記マルチリソースユニット割り当てフィールドは、前記結合指示を含む、請求項１４～２５のいずれか一項に記載の方法。
  27. 通信機器であって、少なくとも１つのプロセッサと、インタフェース回路と、を含み、前記少なくとも１つのプロセッサは、請求項１４～２６のいずれか一項に記載の方法を実行するよう構成される、通信機器。
  28. 通信機器であって、少なくとも１つのプロセッサとメモリとを含み、前記メモリはコンピュータプログラム及びデータを格納し、前記少なくとも１つのプロセッサは、請求項１４～２６のいずれか一項に記載の方法を実行するよう構成される、通信機器。
  29. コンピュータ可読記憶媒体であって、前記コンピュータ可読記憶媒体はプログラムを格納し、前記プログラムがプロセッサにより実行されると、請求項１４～２６のいずれか一項に記載の方法が実行される、コンピュータ可読記憶媒体。
  30. 通信システムであって、
    請求項１又は請求項１に従属する請求項３～１３のいずれか一項に記載の通信機器と、
    請求項２又は請求項２に従属する請求項３～１３のいずれか一項に記載の通信機器と、
    を含む通信システム。
JP2022542355A 2020-01-10 2021-01-08 リソースユニット結合指示方法及び通信装置 Active JP7585329B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2024194465A JP2025022905A (ja) 2020-01-10 2024-11-06 リソースユニット結合指示方法及び通信装置

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN202010028036.6 2020-01-10
CN202010028036.6A CN113133116A (zh) 2020-01-10 2020-01-10 资源单元合并指示的方法和通信装置
PCT/CN2021/070851 WO2021139765A1 (zh) 2020-01-10 2021-01-08 资源单元合并指示的方法和通信装置

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2024194465A Division JP2025022905A (ja) 2020-01-10 2024-11-06 リソースユニット結合指示方法及び通信装置

Publications (2)

Publication Number Publication Date
JP2023509788A JP2023509788A (ja) 2023-03-09
JP7585329B2 true JP7585329B2 (ja) 2024-11-18

Family

ID=76771731

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2022542355A Active JP7585329B2 (ja) 2020-01-10 2021-01-08 リソースユニット結合指示方法及び通信装置
JP2024194465A Pending JP2025022905A (ja) 2020-01-10 2024-11-06 リソースユニット結合指示方法及び通信装置

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2024194465A Pending JP2025022905A (ja) 2020-01-10 2024-11-06 リソースユニット結合指示方法及び通信装置

Country Status (12)

Country Link
US (3) US12381672B2 (ja)
EP (2) EP4080966B1 (ja)
JP (2) JP7585329B2 (ja)
KR (2) KR102804580B1 (ja)
CN (3) CN113133116A (ja)
AU (2) AU2021206754B2 (ja)
BR (1) BR112022013699A2 (ja)
CA (1) CA3164366A1 (ja)
ES (1) ES2996345T3 (ja)
MX (1) MX2022008564A (ja)
PL (1) PL4080966T3 (ja)
WO (1) WO2021139765A1 (ja)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113133116A (zh) 2020-01-10 2021-07-16 华为技术有限公司 资源单元合并指示的方法和通信装置
EP4149030A4 (en) * 2020-05-06 2023-11-01 Wilus Institute of Standards and Technology Inc. METHOD FOR SENDING AND RECEIVING DATA IN A WIRELESS COMMUNICATIONS SYSTEM AND WIRELESS COMMUNICATIONS TERMINAL
CN113795044B (zh) * 2021-09-15 2024-06-11 深圳市佳贤通信科技股份有限公司 一种ue基带合并方法、系统、计算机设备及存储介质
CN117528662A (zh) * 2022-07-29 2024-02-06 华为技术有限公司 一种数据传输方法和通信设备
WO2025180151A1 (en) * 2024-02-29 2025-09-04 Huawei Technologies Co., Ltd. Method and system for providing multiple resource units and multiple distributive resource units
WO2025244389A1 (ko) * 2024-05-21 2025-11-27 엘지전자 주식회사 무선랜 시스템에서 자원 유닛 톤 플랜 기반 송신 또는 수신 방법 및 장치

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10219271B1 (en) 2015-07-01 2019-02-26 Newracom, Inc. Bandwidth allocation signalling
US20190132743A1 (en) 2017-10-26 2019-05-02 Avago Technologies General Ip (Singapore) Pte. Ltd. Protocols for flexible channel utilization
US20190238288A1 (en) 2018-02-01 2019-08-01 Mediatek Singapore Pte. Ltd. Enhanced resource unit allocation schemes for ofdma transmission in wlan

Family Cites Families (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10440704B2 (en) * 2014-11-01 2019-10-08 Lg Electronics Inc. Method and device for allocating resource units in wireless LAN
US10224987B2 (en) * 2015-04-14 2019-03-05 Lg Electronics Inc. Method and apparatus for configuring signal field used for multiple resource units in wireless LAN system
WO2016201739A1 (zh) * 2015-06-16 2016-12-22 华为技术有限公司 资源调度的方法、装置和设备
CA2946926C (en) * 2015-07-31 2021-03-30 Lg Electronics Inc. Method for transmitting data in wireless communication system and apparatus therefor
EP3332490B1 (en) * 2015-08-07 2025-04-16 Atlas Global Technologies LLC Control information for multi-user transmissions in wlan systems
KR101901449B1 (ko) * 2015-08-10 2018-09-21 엘지전자 주식회사 무선랜 시스템에서 자원 유닛에 관한 정보를 포함하는 제어 필드를 구성하는 방법 및 장치
US10165551B2 (en) * 2015-08-11 2018-12-25 Qualcomm Incorporated Resource allocation signaling in a high efficiency wireless local area network preamble
US10050751B2 (en) * 2015-08-11 2018-08-14 Lg Electronics Inc. Method and apparatus for configuring a signal field including allocation information for a resource unit in wireless local area network system
CN115021876A (zh) * 2015-09-01 2022-09-06 华为技术有限公司 传输信息的方法、无线局域网装置
TWI710272B (zh) * 2015-09-11 2020-11-11 美商內數位專利控股公司 無線區域網路(wlan)多使用者同時隨機存取方法及裝置
US20190069298A1 (en) * 2017-10-31 2019-02-28 Intel IP Corporation Enhanced high efficiency frames for wireless communications
US12362874B2 (en) 2018-05-04 2025-07-15 Intel Corporation Enhanced resource allocation for wireless communications
US11539482B2 (en) 2018-05-04 2022-12-27 Intel Corporation Enhanced resource allocation for wireless communications
CN110460415B (zh) * 2018-05-07 2023-06-20 华为技术有限公司 数据传输方法、装置及存储介质
WO2019235787A1 (ko) * 2018-06-08 2019-12-12 엘지전자 주식회사 무선랜 시스템에서 톤 플랜을 기반으로 데이터를 송수신하는 방법 및 장치
WO2019240416A1 (ko) * 2018-06-15 2019-12-19 엘지전자 주식회사 무선랜 시스템에서 톤 플랜을 기반으로 데이터를 송수신하는 방법 및 장치
US11496278B2 (en) * 2018-06-15 2022-11-08 Lg Electronics Inc. Method and device for transmitting PPDU in wireless LAN system
US11523374B2 (en) * 2018-06-20 2022-12-06 Lg Electronics Inc. Method and apparatus for transmitting and receiving data on basis of tone plan in wireless LAN system
US11490261B2 (en) * 2018-07-10 2022-11-01 Lg Electronics Inc. Method and device for transmitting data in wireless LAN system
CN111148243B (zh) 2018-11-06 2023-04-18 华为技术有限公司 数据传输的方法和通信装置
CN120881775A (zh) 2019-05-20 2025-10-31 华为技术有限公司 资源分配的指示方法及装置
US12003461B2 (en) * 2019-05-29 2024-06-04 Lg Electronics Inc. Method and apparatus for receiving MU PPDU in wireless LAN system
US12167410B2 (en) * 2019-07-05 2024-12-10 Lg Electronics Inc. Method and device for receiving PPDU having been subjected to LDPC tone mapping in broadband tone plan in wireless LAN system
US11115163B2 (en) * 2019-08-09 2021-09-07 Newracom Inc. Enhanced resource unit allocation in wireless local area network
WO2021033880A1 (ko) * 2019-08-19 2021-02-25 엘지전자 주식회사 저지연을 위한 ofdma 랜덤 액세스 방법
US12052127B2 (en) * 2019-08-20 2024-07-30 Lg Electronics Inc. Method and apparatus for receiving PPDU via broadband in wireless LAN system
US11665574B2 (en) * 2019-10-25 2023-05-30 Qualcomm Incorporated Physical layer preamble design for special packet types
US11228396B2 (en) * 2020-01-06 2022-01-18 Qualcomm Incorporated Probabilistic amplitude shaping
CN113133116A (zh) 2020-01-10 2021-07-16 华为技术有限公司 资源单元合并指示的方法和通信装置
CN116017729B (zh) 2020-05-28 2024-06-11 华为技术有限公司 通信方法及装置
CN113746595B (zh) 2020-05-28 2023-06-20 华为技术有限公司 数据传输方法及相关装置
JP7487346B2 (ja) 2020-06-16 2024-05-20 エルジー エレクトロニクス インコーポレイティド 制御情報を含むシグナルフィールドを構成する方法および装置
US11696270B2 (en) 2020-06-16 2023-07-04 Mediatek Singapore Pte. Ltd. Efficient resource unit allocation signaling in extreme-high-throughput wireless communications
KR20220001433A (ko) 2020-06-29 2022-01-05 삼성전자주식회사 증진된 ndpa에 기초한 무선 통신을 위한 장치 및 방법
US12355706B2 (en) 2020-07-01 2025-07-08 Samsung Electronics Co., Ltd. Apparatus and method for communication based on multi-resource unit in wireless local area network system
CN116390250B (zh) 2020-07-01 2024-01-09 华为技术有限公司 一种ppdu的传输方法及相关装置
US20220132371A1 (en) 2020-10-26 2022-04-28 Apple Inc. Configuring a Preamble for Trigger-Based Protocol Data Unit
CN115037409A (zh) 2021-03-03 2022-09-09 华为技术有限公司 极高吞吐率链路自适应控制信息的传输方法及相关装置
CN115334664A (zh) 2021-05-11 2022-11-11 华为技术有限公司 资源分配方法、通信装置及计算机可读存储介质
CN116723252B (zh) 2021-05-20 2024-03-26 华为技术有限公司 通信方法和装置
CN115484644A (zh) 2021-05-31 2022-12-16 华为技术有限公司 一种数据传输方法及装置
CN115499089B (zh) 2021-06-17 2025-08-12 华为技术有限公司 通信方法及通信装置

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10219271B1 (en) 2015-07-01 2019-02-26 Newracom, Inc. Bandwidth allocation signalling
US20190132743A1 (en) 2017-10-26 2019-05-02 Avago Technologies General Ip (Singapore) Pte. Ltd. Protocols for flexible channel utilization
US20190238288A1 (en) 2018-02-01 2019-08-01 Mediatek Singapore Pte. Ltd. Enhanced resource unit allocation schemes for ofdma transmission in wlan

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
Jianhan Liu (Mediatek Inc.)，Multiple RU Combinations for EHT， IEEE 802.11-19/1907r0 ，IEEE, インターネット＜URL:https://mentor.ieee.org/802.11/dcn/19/11-19-1907-00-00be-multiple-ru-combinations-for-eht.pptx＞，2019年11月08日
Ron Porat (Broadcom)，Multi RU Support， IEEE 802.11-19/1908r0 ，IEEE, インターネット＜URL:https://mentor.ieee.org/802.11/dcn/19/11-19-1908-00-00be-multi-ru-support.pptx＞，2019年11月08日

Also Published As

Publication number Publication date
JP2025022905A (ja) 2025-02-14
CN116419407B (zh) 2024-09-24
US20230318764A1 (en) 2023-10-05
AU2024203821B2 (en) 2025-07-03
JP2023509788A (ja) 2023-03-09
KR20250065438A (ko) 2025-05-12
BR112022013699A2 (pt) 2022-09-06
EP4080966A4 (en) 2023-07-05
AU2021206754A1 (en) 2022-08-18
ES2996345T3 (en) 2025-02-12
KR102804580B1 (ko) 2025-05-07
CN116437468A (zh) 2023-07-14
US20240154746A1 (en) 2024-05-09
US12542633B2 (en) 2026-02-03
PL4080966T3 (pl) 2024-11-18
CN116419407A (zh) 2023-07-11
US12381672B2 (en) 2025-08-05
EP4478649A3 (en) 2025-03-12
WO2021139765A1 (zh) 2021-07-15
EP4478649A2 (en) 2024-12-18
EP4080966B1 (en) 2024-08-21
CN116437468B (zh) 2024-01-16
KR20220126752A (ko) 2022-09-16
MX2022008564A (es) 2022-10-18
US12483365B2 (en) 2025-11-25
EP4080966A1 (en) 2022-10-26
US20220353029A1 (en) 2022-11-03
CA3164366A1 (en) 2021-07-15
CN113133116A (zh) 2021-07-16
AU2024203821A1 (en) 2024-06-27
AU2021206754B2 (en) 2024-03-14

Similar Documents

Publication Publication Date Title
JP7585329B2 (ja) リソースユニット結合指示方法及び通信装置
US10694480B2 (en) Determining synchronization signal block positions
EP4546915A1 (en) Communication method and communication apparatus in wireless local area network
CN112217548B (zh) 多用户多输入多输出的用户数指示方法和通信装置
KR102733917B1 (ko) 신호 전송 방법 및 장치
JP2025016494A (ja) 情報伝送方法、通信装置、コンピュータ可読記憶媒体およびチップ
EP4247085A1 (en) Method for indicating channel division information, and communication apparatus
HK40119692A (en) Resource unit combination indication method and communications apparatus
EP4572480A1 (en) Communication method and apparatus
WO2025194510A1 (zh) 资源配置方法、设备和存储介质
CN120224439A (zh) 一种通信方法及装置
CN121264164A (zh) 资源标识方法、接入点设备、站点设备及通信系统
CN120050777A (zh) 通信方法和通信装置
CN120881754A (zh) 一种通信方法及装置
CN120825792A (zh) 信息传输方法和传输装置

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220906

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20220906

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20230822

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20231003

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20240104

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240301

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240611

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240904

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20241008

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20241106

R150 Certificate of patent or registration of utility model

Ref document number: 7585329

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
