本発明の実施形態は、セラミックシンチレータアレイとそれを用いた放射線検出器、および放射線検査装置に関する。

医療診断や工業用非破壊検査等の分野においては、Ｘ線断層写真撮影装置（以下、Ｘ線ＣＴ装置と記す）のような放射線検査装置を用いた検査が行なわれている。Ｘ線ＣＴ装置は、扇状のファンビームＸ線を照射するＸ線管（Ｘ線源）と、多数のＸ線検出素子を備えるＸ線検出器とを、被検査体の断層面を中央として対向配置して構成される。Ｘ線ＣＴ装置においては、被検査体に対して回転させながらＸ線管からファンビームＸ線を照射し、被検査体を透過したＸ線吸収データをＸ線検出器で収集する。この後、Ｘ線吸収データをコンピュータで解析することによって、断層像が再生される。Ｘ線ＣＴ装置の放射線検出器には、固体シンチレータを用いた検出素子が広く使用されている。固体シンチレータを用いた検出素子を具備する放射線検出器では、検出素子を小型化してチャンネル数を増やすことが容易であることから、Ｘ線ＣＴ装置等の解像度をより一層高めることができる。

Ｘ線ＣＴ装置等の放射線検査装置は、医療用や工業用等の様々な分野に用いられている。Ｘ線ＣＴ装置としては、例えばフォトダイオード等の検出素子を縦横に２次元的に並べ、その上にシンチレータアレイを搭載したマルチスライス型の装置が知られている。マルチスライス型とすることによって、輪切り画像を重ねることができ、これによりＣＴ画像を立体的に示すことができる。放射線検査装置に搭載される放射線検出器は、縦横複数列に並べられた検出素子を備え、検出素子１個ずつにシンチレータセグメントが設けられている。シンチレータセグメントに入射したＸ線が可視光に変換され、可視光を検出素子で電気信号に変換して画像化する。近年は、高解像度を得るために検出素子を小型化し、さらに隣り合う検出素子間のピッチを狭くしている。これらに伴って、シンチレータセグメントのサイズも小さくなっている。

上述したようなシンチレータセグメントに使用される各種のシンチレータ材料のうち、希土類酸硫化物系の蛍光体セラミックスは、発光効率が高く、シンチレータセグメントに使用するために好適な特性を有している。このため、シンチレータ材料である希土類酸硫化物系蛍光体セラミックスの焼結体（インゴット）から切り出し加工または溝切り加工等により加工されたセラミックシンチレータセグメントと、検出素子としてのフォトダイオードとを組み合せた放射線検出器が普及しつつある。

蛍光体セラミックスを用いたシンチレータとしては、例えばガドリニウム酸硫化物蛍光体の焼結体からなるセラミックシンチレータが知られている。セラミックシンチレータアレイは、例えば以下のようにして作製される。まず、シンチレータ材料である希土類酸硫化物系蛍光体粉末を適当な形状に成形し、これを焼結して焼結体（インゴット）とする。このシンチレータ材料の焼結体に切り出し加工または溝切り加工等の切断加工を施して、複数の検出素子に対応するシンチレータセグメントを形成する。さらに、これらシンチレータセグメント間に反射層を形成して一体化してシンチレータアレイを作製する。

上述したようなセラミックシンチレータアレイを放射線検出器として使用する場合、セラミックシンチレータアレイの寸法精度がＣＴ診断画像の解像度に影響する。さらに、Ｘ線ＣＴ装置に搭載される放射線検出器には最大５０℃～６０℃の温度が加わる。樹脂を含む反射層を有するシンチレータアレイにおいては、加温による反射層の膨張、および温度低下による収縮が発生し、隣接するシンチレータセグメント間で微小な寸法変化、すなわちセグメントのピッチずれ、シンチレータアレイの反りを主な要因とする外形寸法のバラツキ等が生まれてしまう。こうした反り、外形寸法のバラツキがあると、検出器であるダイオードアレイに貼り付けたとき、その間の接着層厚を不均一にし、放射線検出器の診断画像の解像度を悪化させる原因となる。放射線検出器の診断画像の高解像度化が進む中、反り、外形寸法のバラツキの少ないシンチレータアレイが求められている。さらに、放射線検出器の検出面積の微細化に伴ってシンチレータアレイとダイオードアレイ間の接着層の均一化が重要になってきている。

米国特許第５８６６９０８号明細書 国際公開第２０１７／０８２３３７号 国際公開第２０１７／１１０８５０号

Ｘ線ＣＴなどに用いられるシンチレータはＸ線によって生じた光を、反射層を利用し画素内に閉じ込めて、フォトダイオード側に効率的に取り出す構造となっている。シンチレータまたはシンチレータアレイの反りが大きい場合，フォトダイオードに貼った際にシンチレータとフォトダイオード間を満たす接着層の厚みが不均一になり，接着層が厚いところでは，隣接する画素に光が入り，画素情報が重なる、所謂クロストークが大きくなることで，Ｘ線の検出感度が不均一になる．また，接着層に気泡が入りやすく，シンチレータからの光が散乱するため，Ｘ線の検出感度が低下するという問題があった。

特許文献１には、シンチレータセグメント間の反射層において、エポキシ樹脂に含まれる反射粒子の色を選択し、またエポキシ樹脂のガラス転移点が８０℃以上の樹脂を組み合わせることにより、シンチレータセグメント間の光出力のばらつきまたひずみを抑制する技術が開示されている。

特許文献２には、反射粒子を含み反射層を形成する透明樹脂のガラス転移点が５０℃以上であり、かつガラス転移点より高い温度における前記透明樹脂の熱膨張係数が３．５×１０^－５／℃以下であるシンチレータアレイが開示されている。一般に、透明樹脂の熱膨張係数はガラス転移点を境にして、大きく変化し、それに伴って起こる反りを、その条件設定により対策したものである。

また特許文献３には、やはりシンチレータアレイの反りを低減するため、複数のシンチレータセグメントを一体化するように、隣接するシンチレータセグメント間の反射層部の透明樹脂のガラス転移点を５０℃以上とし、複数のシンチレータセグメントのＸ線が入射する面側に配置された第２の反射層の透明樹脂のガラス転移点を３０℃以下とする構成のシンチレータアレイが開示されている。

特許文献１～３にかかる方法により、シンチレータアレイの反りはある程度改善されるものの、画質の向上要求に伴って、シンチレータアレイの微細化が志向されるようになり、反りに伴って起こるクロストークによる画質低下また検出感度の低下に対する対策がさらに求められるようになってきている。

本発明は、複数のシンチレータセグメントを一体化するように、隣接するシンチレータセグメント間の反射層部を有するシンチレータアレイに関するものである。セラミックシンチレータの各セグメントの側面を囲うように設けられた反射層はシンチレータの使用温度領域よりも低いガラス転移点をもつ樹脂を用いることでシンチレータ自体が曲がり，フォトダイオード表面に沿うように張り合わせることができ、接着層厚の均一化を図ることが出来る。

Ｘ線ＣＴ装置に搭載されるシンチレータアレイは、使用時の温度が５０℃前後である。シンチレータアレイの反射層に用いられるエポキシ樹脂などの透明樹脂は、ガラス転移点と呼ばれる温度で、その線膨張係数が大きく変化する。このためガラス転移点が使用温度に近いものを選択すると、使用温度の前後で線膨張係数の変化により剥がれなどを起こしやすく、ガラス転移点が使用温度よりも高い透明樹脂が選択される傾向があった。
本発明のシンチレータアレイは、種々の試行を通し、透明樹脂のガラス転移点が使用温度より低い温度範囲のものを、選択すると、シンチレータアレイの反りが発生したとしても、柔軟性から、検出器のフォトダーオードアレイに密着させることが出来、接着層を均一化できることを見出した。これによって画素間での光のクロストークを抑制でき、検出感度の低下を低減させられる利点がある。

図１はシンチレータアレイを示した説明図である。（上に付設される反射層は省略） 図２は本発明のシンチレータアレイの断面図である。 図３は本発明の放射線検出器を示す図である。 図４は本発明の放射線検査装置を示す図である。

以下、本発明のセラミックシンチレータアレイ、放射線検出器、および放射線検査装置を実施するための形態について説明する。

（セラミックシンチレータアレイ）
図１は実施形態のセラミックシンチレータアレイを示す平面図である。これらの図において、１はシンチレータアレイ、２はシンチレータセグメント、３は反射層である。シンチレータアレイ１は複数のシンチレータセグメント２を有している。隣接するシンチレータセグメント２間には、反射層３が介在している。反射層３は隣接するシンチレータセグメント２に対してそれぞれ接着されている。複数のシンチレータセグメント２は、それらに接着された反射層３で一体化されている。すなわち、シンチレータアレイ１は複数のシンチレータセグメント２を反射層３で一体化した構造を有している。また、個々のシンチレータセグメント全体を覆うように反射層が形成される場合もある(図１では省略されている)。

図２は本発明のシンチレータアレイの断面図を示したものである。図では、各シンチレータセグメント間に介在する反射層３とシンチレータアレイ全体を覆うように、Ｘ線入射側に配置された反射層４が示されている。反射層４は、反射粒子を含む透明樹脂を塗布、形成することが出来、または予め反射粒子を含む樹脂でシート状に成型されたものを、接着層５を介して、シンチレータアレイ上に付設することも出来る。Ｘ線入射側と反対側には、シンチレータによりＸ線から可視光に変換された光を検出するフォトダイオードアレイが張り合わされ、本発明の放射線検出器となる。

シンチレータアレイ１は、複数のシンチレータセグメント２を一列に並べた構造、もしくは図１に示すように複数のシンチレータセグメント２を縦方向および横方向に所定の個数ずつ２次元的に並べた構造のいずれを有していてもよい。複数のシンチレータセグメント２を２次元的に配列した場合、縦方向および横方向のシンチレータセグメント２間にそれぞれ反射層３が設けられる。シンチレータセグメント２の個数は、Ｘ線検出器等の放射線検出器の構造や解像度等に応じて適宜設定される。

シンチレータセグメント２は、希土類酸硫化物蛍光体の焼結体からなるものである。希土類酸硫化物蛍光体セラミックスとしては、付活剤としてプラセオジム（Ｐｒ）を含有する希土類酸硫化物蛍光体が例示される。蛍光体セラミックスを構成する希土類酸硫化物としては、例えばイットリウム（Ｙ）、ガドリニウム（Ｇｄ）、ランタン（Ｌａ）、ルテチウム（Ｌｕ）等の希土類元素の酸硫化物が挙げられる。

実施形態のセラミックシンチレータアレイ１において、シンチレータセグメント２は、
一般式：ＲＥ_２Ｏ_２Ｓ：Ｐｒ …（１）
（式中、ＲＥはＹ、Ｇｄ、Ｌａ、およびＬｕからなる群より選ばれる少なくとも１つの元素を示す）
で表される組成を有する希土類酸硫化物蛍光体セラミックス（シンチレータ材料）で構成されることが好ましい。

上述した希土類元素のうち、特にＧｄはＸ線吸収係数が大きく、セラミックシンチレータアレイ１の光出力の向上に寄与する。従って、実施形態のシンチレータセグメント２には、Ｇｄ_２Ｏ_２Ｓ：Ｐｒ(以後ＧＯＳとも略記される)蛍光体を使用することがさらに好ましい。なお、Ｇｄの一部は他の希土類元素で置換してもよい。この際、他の希土類元素によるＧｄの置換量は１０モル％以下とすることが好ましい。

すなわち、実施形態のセラミックシンチレータアレイ１においては、
一般式：（Ｇｄ_１－ｘ，ＲＥ_ｘ）_２Ｏ_２Ｓ：Ｐｒ …（２）
（式中、ＲＥはＹ、Ｌａ、およびＬｕからなる群より選ばれる少なくとも１つの元素を示し、Ｘは０≦Ｘ≦０．１を満足する数（原子比）である）
で実質的に表される希土類酸硫化物蛍光体セラミックスを、シンチレータセグメント２に使用することが望ましい。

実施形態のセラミックシンチレータアレイ１においては、希土類酸硫化物蛍光体セラミックス（シンチレータ材料）の光出力を増大させる付活剤として、プラセオジム（Ｐｒ）を使用している。Ｐｒはさらに他の付活剤に比べてアフターグローの低減等を図ることができる。従って、付活剤としてＰｒを含有する希土類酸硫化物蛍光体セラミックス（シンチレータ材料）は、放射線検出器の蛍光発生手段として有効である。

希土類酸硫化物蛍光体セラミックスにおけるＰｒの含有量は、蛍光体母体（例えばＧｄ_２Ｏ_２ＳのようなＲＥ_２Ｏ_２Ｓ）に対して０．００１～１０モル％の範囲とすることが好ましい。Ｐｒの含有量が１０モル％を超えると、逆に光出力の低下を招くことになる。Ｐｒの含有量が０．００１モル％未満では、主付活剤としての効果を十分に得ることができない。Ｐｒの含有量は０．０１～１モル％の範囲であることがより好ましい。

実施形態で使用する希土類酸硫化物蛍光体セラミックスにおいては、主付活剤としてのＰｒに加えて、Ｃｅ、Ｚｒ、およびＰからなる群より選ばれる少なくとも１つの元素を共付活剤として微量含有させてもよい。これらの元素は曝射劣化の抑制、アフターグローの抑制等に対して効果を示す。これら共付活剤の含有量は総量として、蛍光体母体に対して０．００００１～０．１モル％の範囲とすることが好ましい。

さらに、実施形態のシンチレータセグメント２を形成するシンチレータ焼結体は、高純度の希土類酸硫化物系蛍光体セラミックス（シンチレータ材料）からなることが好ましい。不純物はシンチレータの感度の低下要因となるため、できるだけ不純物量は低減することが好ましい。特に、燐酸根（ＰＯ_４）は感度の低下原因となるため、その含有量は１００ｐｐｍ以下とすることが好ましい。フッ化物等を焼結助剤として使用して高密度化した場合、焼結助剤が不純物として残留するため、感度の低下をもたらすことになる。

シンチレータセグメント２は、立方体形状または直方体形状の焼結体からなる。シンチレータセグメント２の体積は１ｍｍ^３以下であることが好ましい。シンチレータセグメント２を小型化することによって、検出される画像を高精細化することができる。シンチレータセグメント２の縦（Ｌ）、横（Ｓ）、厚さ（Ｔ）の各サイズは必ずしも限定されるものではないが、それぞれ１ｍｍ以下であることが好ましい。シンチレータセグメント２の体積を１ｍｍ^３以下と小型化した場合、反射層３の幅（Ｗ）は１００μｍ以下、さらには５０μｍ以下と薄型化することも可能である。但し４０μｍ未満とする場合は、製造プロセスが代わり煩雑となるため、反射層３の幅（Ｗ）は４０μｍ以上が好ましい。

実施形態のセラミックシンチレータアレイ１において、複数のシンチレータセグメント２を一体化する反射層３は、透明樹脂と、透明樹脂中に分散された反射粒子とを含有する。透明樹脂としては、少なくともエポキシ樹脂、シリコーン樹脂、フェノール樹脂、ユリア樹脂、メラミン樹脂、ポリエステル、ポリウレタン、アクリル樹脂を含み、反射粒子として酸化チタン、酸化アルミナ、硫酸バリウム、酸化亜鉛、酸化ジルコニウムを含む、樹脂中に含まれる気泡も反射粒子としての役割を果たすことがある。セラミックシンチレータアレイ１を覆う反射層４は反射層３と同様の透明樹脂及び反射粒子を用いることが出来る。

反射層３および４を形成する透明樹脂と反射粒子の割合は、透明樹脂の質量比が１５～６０％、反射粒子の質量比が４０～８５％（透明樹脂の質量比＋反射粒子の質量比＝１００％とする）であることが好ましい。反射粒子の質量比が４０％未満では、反射層の反射効率が低下し、波長５１２ｎｍの光に対する反射層の反射効率が９０％より低くなりやすい。反射粒子の質量比が８５％を超えると、反射層の反射効率は変わらないが、透明樹脂の質量比が相対的に減るために、反射層の安定した固体化が難しくなる。

実施形態のセラミックシンチレータアレイ１に、予め作製された反射層４を張り合わせる場合には、接着層としては少なくともエポキシ樹脂、シリコーン樹脂、アクリル樹脂、ウレタン樹脂，ポリエステル樹脂を含み、光、熱、湿気のいずれかにより硬化する樹脂を用いる。接着層は透明樹脂でもよいが、接着層を通して、一つのシンチレータセグメントの発光が、他のシンチレータセグメントに侵入することを低減するためには、接着層には酸化チタン，酸化ジルコニウム，酸化アルミニウム，酸化シリコンのいずれか一つを含むことが好ましい。

本発明のシンチレータアレイは、曲げ方向に対して柔軟性があることが特徴である。このため、検出器であるフォトダーオードアレイに密着させることが出来、接着層厚の位置バラツキが狭い範囲に納められ均一性が高い。こうしたシンチレータアレイの性質は、シンチレータセグメントをつなぎ留める反射層の特性に依存する。表１は反射層の硬度を変えて作製したシンチレータアレイをフォトダーオードアレイに接着した時、接着層厚の位置バラツキの範囲を示したものである。接着する際にシンチレータに荷重をかけることで反りを矯正しつつ貼り付けた。反射層の硬度はデュロメータによって測定される。デュロメータ硬度はゴム、エラストマーで多く使用される測定方法であり、測定される材質の相対的な硬さに対応し、柔らかい方をAタイプ、硬い方をDタイプの圧子で測定する。測定値では概ね２０～９０が適正範囲である。例えばある材質をAタイプで測定したとき、９０を大きく超える値が出た場合、それはAタイプでは適正ではなく、Dタイプで測定する。Dタイプでの値が５０とした時、デュロメータ硬度はD５０というように表記される。接着層厚は４０μｍ未満に納まることが好ましい。より好ましくは２０μｍ以下である。

表１から、接着層厚のバラツキは、反射層の硬度が高くなるにつれ大きくなる傾向にある。反射層の好ましい硬度はＡ９０以下であり、より好ましくはＡ７０以下である。一方、本発明のシンチレータアレイを具備するＸ線検出器は、Ｘ線ＣＴ装置等の放射線検査装置では、被検査体を中心に高速回転され、強い遠心力を受ける。そのためシンチレータアレイには、こうした遠心力を受けても変形しないような靭性が求められる。このために反射層の硬度としてはＡ４０以上の硬度が求められる。従って本発明のシンチレータアレイの反射層に求められる硬度の範囲はＡ４０～９０である。

また、本発明のシンチレータアレイの反射層に求められる特性は、それを構成する反射粒子含有樹脂のガラス転移点によって次のように規定される。一般に樹脂はガラス転移点という温度を境に、低温側をガラス領域、高温側をゴム領域と呼ばれる。ガラス領域はゴム領域よりも線膨張率が小さく、シンチレータアレイに使用した場合、反りが小さく出来ると考えられ、ガラス転移点が、放射線検査装置の最高使用温度より高い樹脂が選ばれる傾向にあった。

確かにガラス転移点が放射線検査装置の最高使用温度より低いゴム領域の樹脂では反りが大きくなる傾向があるものの、本発明者らが、こうした樹脂での試作、評価を進めた結果、ガラス転移点が低い樹脂を用いたシンチレータアレイは曲げ方向に柔軟性があり、検出器のフォトダイオードアレイに、より密着できることを見出した。良好な密着性は、シンチレータおよびフォトダイオードそれぞれのアレイ間の接着層の均一性という形で現れる。このような状態は、シンチレータアレイの反射層のガラス転移点が－２０℃～６０℃の範囲にある時達成できることが判明した。より好ましくは０℃～４０℃の範囲の反射層である。

実施形態のセラミックシンチレータアレイ１は、例えば以下のように製造される。まず、反射粒子と透明樹脂を構成する未硬化状態の樹脂組成物（透明樹脂の未硬化物）とを用意し、これらを混合して混合物を調製する。次いで、所定形状に加工されたシンチレータセグメント２を一定の間隔で複数個配置する。上記した反射粒子と未硬化状態の樹脂組成物との混合物を、隣接するシンチレータセグメント２間に塗布または充填する。未硬化状態の樹脂組成物は、０．２～１Ｐａ・ｓ（２００～１０００ｃｐｓ）の粘度を有することが好ましい。樹脂組成物の粘度が１Ｐａ・ｓを超えると、流動性が悪く、シンチレータセグメント２間への塗布または充填作業性が低下する。樹脂組成物の粘度が０．２Ｐａ・ｓ未満では流動性が高くなりすぎて塗布性または充填性が低下する。また、透明樹脂の全光線透過率は８５％以上であることが好ましい。透明樹脂の全光線透過率が８５％未満であると、反射層３の反射効率が低下しやすくなる。

複数のシンチレータセグメント２間に反射粒子と未硬化状態の樹脂組成物との混合物を塗布または充填した後、混合物中の樹脂組成物を硬化させて反射層３を形成することによって、隣接するシンチレータセグメント２間を結合一体化してセラミックシンチレータアレイ１を製造する。混合物の硬化処理は、未硬化状態の樹脂組成物や硬化剤の種類等に応じて適宜設定される。例えば、熱硬化性樹脂組成物の場合には、熱処理することにより硬化反応を進行させる。２液型のエポキシ樹脂のような樹脂組成物として、室温下で放置することにより硬化反応を進行させる場合もある。

（放射線検出器）
実施形態の放射線検出器は、上述した実施形態のセラミックシンチレータアレイ１を、入射した放射線に応じて光を放射する蛍光発生手段として具備し、さらに蛍光発生手段からの光を受け、光の出力を電気的出力に変換する光電変換手段を具備する。図３は実施形態の放射線検出器の一例であるＸ線検出器を示している。図３に示すＸ線線検出器６は、蛍光発生手段としてセラミックシンチレータアレイ１と、光電変換手段としてフォトダイオードのような光電変換素子７とを具備している。

セラミックシンチレータアレイ１はＸ線入射面を有し、Ｘ線入射面とは反対側の面には光電変換素子７が一体的に設置されている。光電変換素子７としては、例えばフォトダイオードが使用される。光電変換素子７は、セラミックシンチレータアレイ２を構成する複数のシンチレータセグメント２のそれぞれに対応するように配置されている。これらによって、放射線検出器が構成されている。

セラミックシンチレータアレイ１のＸ線入射面には、反射層４を適宜設けることができる。反射層４は、シンチレータアレイ１から放射される可視光の反射効率がさらに向上し、ひいてはシンチレータアレイ１の光出力を高めることができる。反射層４には、反射粒子と透明樹脂との混合物やラッカー系塗料等が用いられる。反射粒子と透明樹脂との混合物は、反射層３と同様な構成を有していることが好ましい。反射層４は、反射粒子を含む透明樹脂を塗布、形成することが出来、または予め反射粒子を含む樹脂でシート状に成型されたものを、接着層５を介して、シンチレータアレイ上に張り合わせることも可能である。反射層４の厚さは５０～２５０μｍの範囲が好ましい。反射層４の厚さが５０μｍ未満であると、反射効率の向上効果を十分に得ることができない。反射層４の厚さが２５０μｍを超えると、透過するＸ線量が低下して検出感度が低下する。

（放射線検査装置）
実施形態の放射線検査装置は、被検査体に向けて放射線を照射する放射線源と、被検査体を透過した放射線を検出する放射線検出器とを具備する。放射線検出器には、上述した実施形態の放射線検出器が用いられる。図４は実施形態の放射線検査装置の一例であるＸ線ＣＴ装置１０を示している。図４において、１０はＸ線ＣＴ装置、１１は被検体、１２はＸ線管、１３はコンピュータ、１４はディスプレイ、１５は被検体画像である。Ｘ線ＣＴ装置１０は、実施形態のＸ線検出器６を備えている。Ｘ線検出器６は、例えば被検体１１の撮像部位が配置される円筒の内壁面に貼り付けられている。Ｘ線検出器６が貼り付けられた円筒の円弧の略中心には、Ｘ線を出射するＸ線管１２が設置されている。Ｘ線検出器６とＸ線管１２との間には被検体１１が配置される。Ｘ線検出器６のＸ線入射面側には、図示しないコリメータが設けられている。

Ｘ線検出器６およびＸ線管１２は、被検体１１を中心にしてＸ線による撮影を行いながら回転するように構成されている。被検体１１の画像情報が異なる角度から立体的に集められる。Ｘ線撮影により得られた信号（光電変換素子により変換された電気信号）はコンピュータ１３で処理され、ディスプレイ１４上に被検体画像１５として表示される。被検体画像１５は、例えば被検体１１の断層像である。図１に示すように、シンチレータセグメント２を２次元的に配置したシンチレータアレイ１を用いることによって、マルチ断層像タイプのＸ線ＣＴ装置１０を構成することも可能である。この場合、被検体１１の断層像が複数同時に撮影され、例えば撮影結果を立体的に描写することもできる。

図４に示すＸ線ＣＴ装置１０は、実施形態のセラミックシンチレータアレイ１を有するＸ線検出器６を具備している。前述したように、実施形態のセラミックシンチレータアレイ１は反射層３の構成等に基づいて、シンチレータセグメント２から放射される可視光の反射効率が高いため、優れた光出力を有している。このようなシンチレータアレイ１を有するＸ線検出器６を使用することによって、Ｘ線ＣＴ装置１０による撮影時間を短くすることができる。その結果、被検体１１の被爆時間を短くすることができ、低被爆化を実現することが可能になる。実施形態の放射線検査装置（Ｘ線ＣＴ装置１０）は、人体の医療診断用のＸ線検査に限らず、動物のＸ線検査や工業用途のＸ線検査等に対しても適用可能である。さらに、Ｘ線非破壊検査装置による検査精度の向上等にも寄与する。

次に、本発明の具体的な実施例およびその評価結果について述べる。

実施例及び比較例を示すにあたり、ＧＯＳセラミック板を次のように製作した。
Ｇｄ_２Ｏ_２Ｓ：Ｐｒ（Ｐｒ濃度＝０．０５モル％）の組成を有する蛍光体粉末をラバープレスにより仮成形し、この仮成形体をＴａ製のカプセル中に脱気密封した後、これをＨＩＰ処理装置にセットした。ＨＩＰ処理装置にアルゴンガスを加圧媒体として封入し、圧力１４７ＭＰａ、温度１４２５℃の条件で３時間処理した。このようにして、直径約８０ｍｍ×高さ約１２０ｍｍの円柱状の焼結体を作製した。この焼結体から、種々のサイズのＧＯＳセラミック板を切り出し、実施例および比較例に供した。

シンチレータアレイの反りは、次のように計測した。反り返ったシンチレータアレイは、通常凸側と凹側に分かれる。反りの測定では、先ずシンチレータアレイの凸側を下に平面上に置く。このときシンチレータアレイは端部に行くにつれ、設置面から離れ、上にせり上がる状態となる。この状態で最もせり上がった点と設置面との鉛直距離を計測し、それを反りの値とした。下記実施例に記載する硬度は反射層に使用する同材料のブロックをデュロメータにて測定した。シンチレータ層において硬度を把握する場合は、デュロメータによる測定または、圧子にて反射層を押し、反射層自体が凹み、圧力を開放した際に凹みが戻る傾向であれば、デュロメータ硬度でタイプAタイプの範囲であることを推測することができる。
(実施例１)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点５℃）を流し込み，熱硬化，研磨することで本発明のシンチレータアレイを作製した。反りは６０μｍ、シンチレータセグメント間反射層のデュロメータ硬度はＡタイプで５０であった。
(実施例２)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点１０℃）を流し込み，熱硬化，研磨することで本発明のシンチレータアレイを作製した。反りは７５μｍ、シンチレータセグメント間反射層のデュロメータ硬度はＡタイプで７０であった。
(実施例３)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点５℃）を流し込み，熱硬化，研磨することでシンチレータを形成した。このシンチレータのＸ線入射面に酸化チタンを含有したエポキシ樹脂（硬化後のガラス転移点５℃）を塗布し，１００℃，３時間で硬化させた。厚みを１５０μｍにするため、硬化後に研磨し，反射層を形成した。反りは８０μｍ、シンチレータセグメント間反射層のデュロメータ硬度はＡタイプで５０であった。
(実施例４)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点５℃）を流し込み，熱硬化，研磨することでシンチレータを形成した．このシンチレータ上に白色PETフィルム（三菱ケミカル製，厚み１００μｍ）をプリプレグ状態のエポキシ接着シート厚み（２５μｍ）を用いて貼り合わせた。張り合わせる際にはシンチレータ，エポキシ接着シート，白色PETシートを重ねて，荷重１６ｋｇ印加し，１００℃で加熱して接着した。常温まで冷却後に荷重を除き完成させた。反りは８０μｍであり、シンチレータセグメント間反射層のデュロメータ硬度はＡタイプで５０であった。
(実施例５)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点１５℃）を流し込み，熱硬化，研磨することでシンチレータを形成した。このシンチレータ上に酸化チタンを含有したエポキシ接着剤を厚み１０μｍで塗布し、その上に白色PETフィルム（厚み１００μｍ）を設置し、荷重をかけながら常温で２４時間硬化させた。荷重を除去後，反りを測定した結果，１００μｍであり、シンチレータセグメント間反射層のデュロメータ硬度はＡタイプで９５であった。
(比較例１)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点８５℃）を流し込み，熱硬化，研磨することで本発明のシンチレータアレイを作製した。反りを測定した結果、反りは５５μｍであった。またシンチレータセグメント間反射層のデュロメータ硬度はＤタイプで８５であった。
(比較例２)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点９０℃）を流し込み，熱硬化，研磨することで本発明のシンチレータアレイを作製した。反りを測定した結果、反りは４０μｍであった。またシンチレータセグメント間反射層のデュロメータ硬度はＤタイプで８０であった。
(比較例３)

長さ７６ｍｍ、幅２５ｍｍ、厚さ1ｍｍのＧＯＳセラミック板にダイシングによる溝加工を施し，溝に酸化チタンを混合したエポキシ樹脂（硬化後のガラス転移点７５℃）を流し込み，熱硬化，研磨することでシンチレータを形成した．このシンチレータ上に白色PETフィルム（三菱ケミカル製，厚み１００μｍ）をプリプレグ状態のエポキシ接着シート厚み（２５μｍ）を用いて貼り合わせた。張り合わせる際にはシンチレータ，エポキシ接着シート，白色PETシートを重ねて，荷重１６ｋｇ印加し，１００℃で加熱して接着した。常温まで冷却後に荷重を除き完成させた。反りを測定した結果、反りは４５μｍであった。またシンチレータセグメント間反射層のデュロメータ硬度はＤタイプで７５であった。

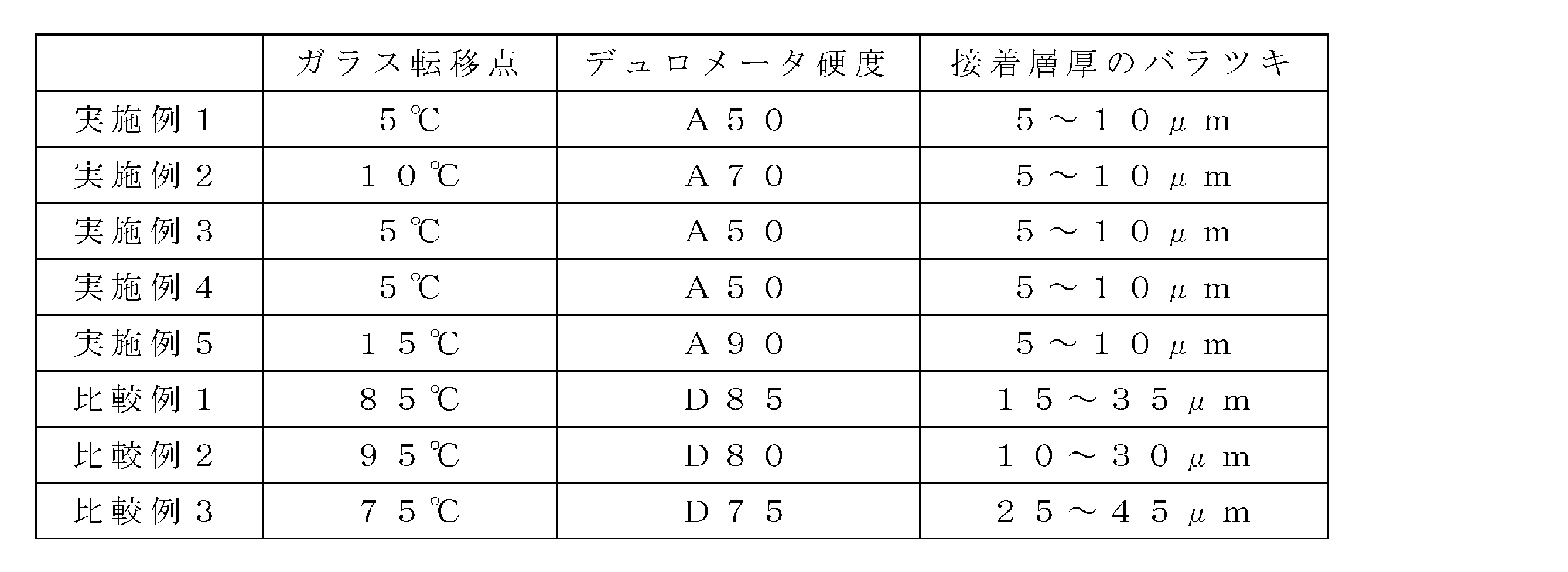

次にフォトダイオード上に接着剤を塗布し，実施例１～５及び比較例１～３によって得られたシンチレータアレイを貼り合わせ、接着層の厚みを測定した結果を表２に示した。貼り合わせる際にシンチレータに荷重をかけることで反りを矯正しつつ貼り付けた。

表２から、従来より用いられてきた透明樹脂のガラス転移点が、放射線検査装置の使用温度(５０～６０℃)より高いものでは、シンチレータアレイそのものの反りは小さいものの、フォトダイオードアレイに張り合わせたときの、接着層厚のバラツキ幅は、２０μｍと比較的大きい値を示した。一方、本発明のシンチレータアレイの場合には、その反りは大きかったものの、張り合わせた時の、接着層は均一にフォトダイオードアレイ密着するせいか、接着層厚のバラツキ幅は、５μｍと小さい結果が得られた。こうした結果と相関するように、本発明のシンチレータアレイの反射層のデュロメータ硬度は、従来の反射層のデュロメータ硬度よりも明らかに小さい値であった。

本発明のシンチレータアレイによれば、検出器であるフォトダイオードアレイに密着させられることにより、接着層が均一となる。これはシンチレータセグメント間の漏光を少なくすることができ、画像情報のクロストークを低減できるため、産業上有用なものと言える。

１ シンチレータアレイ
２ シンチレータセグメント
３ シンチレータセグメント間の反射層
４ Ｘ線入射面側のシンチレータアレイに付設される反射層
５ 接着層
６ Ｘ線検出器
７ 光電変換素子

Claims (10)

1. 複数のシンチレータセグメントと、
   前記複数のシンチレータセグメントのうち隣り合うシンチレータセグメントの間に設けられ、ガラス転移点が０℃以上４０℃以下である第一の反射層と、
   を有する、セラミックスシンチレータアレイ。
2. 前記請求第１項記載のセラミックスシンチレータアレイにおいて、さらにＸ線入射面を覆うように付設された第二の反射層を有することを特徴とするセラミックスシンチレータアレイ。
3. 前記請求第１項、第２項に記載のセラミックスシンチレータアレイにおいて、前記第一の反射層と、Ｘ線入射面を覆うように付設された第二の反射層とは少なくともエポキシ樹脂、シリコーン樹脂、フェノール樹脂、ユリア樹脂、メラミン樹脂、ポリエステル、ポリウレタン、アクリル樹脂、ポリエチレンテレフタレートのいずれか一つを含み、気泡もしくは顔料として酸化チタン、酸化アルミナ、硫酸バリウム、酸化亜鉛、酸化ジルコニウムのいずれか一つを含むことを特徴とするセラミックスシンチレータアレイ。
4. 前記請求第２項、第３項記載のセラミックスシンチレータアレイにおいて、Ｘ線入射面の前記第二の反射層は第一の接着層を介して付設されていることを特徴とするセラミックスシンチレータアレイ。
5. 前記請求第４項記載のセラミックスシンチレータアレイにおいて、前記第一の接着層は酸化チタン，酸化ジルコニウム，酸化アルミニウム，酸化シリコンのいずれか一つを含むことを特徴とするセラミックスシンチレータアレイ。
6. 前記請求第１項～第５項のいずれか１項に記載のセラミックスシンチレータアレイにおいて、希土類酸硫化物蛍光体は、
   一般式：ＲＥ_２Ｏ_２Ｓ：Ｐｒ
   （ここで、ＲＥはＹ、Ｇｄ、Ｌａ、およびＬｕからなる群より選ばれる少なくとも１つである）で表され、ＲＥ_２Ｏ_２Ｓに対するＰｒの含有量が０．００１モル％以上１０モル％以下である組成を有することを特徴とするセラミックスシンチレータアレイ。
7. 前記請求第１項～第６項のいずれか１項に記載のセラミックスシンチレータアレイにおいて、前記複数のシンチレータセグメントは希土類酸硫化物蛍光体の焼結体を含むことを特徴とするセラミックスシンチレータアレイ。
8. 前記請求第１項～第７項のいずれか１項に記載のセラミックスシンチレータアレイを具備する放射線検出器。
9. 前記請求第８項記載の放射線検出器において、前記放射線検出器は光電変換素子を有し、前記セラミックスシンチレータアレイと前記光電変換素子は第二の接着層を介して付設され、前記第二の接着層の最大厚みは４０μｍ未満であることを特徴とする、放射線検出器。
10. 前記請求第８項、第９項記載の放射線検出器を具備する放射線検査装置。
