JP6986348B2 - グラシン紙及び該グラシン紙の製造方法 - Google Patents
グラシン紙及び該グラシン紙の製造方法 Download PDFInfo
- Publication number
- JP6986348B2 JP6986348B2 JP2016250904A JP2016250904A JP6986348B2 JP 6986348 B2 JP6986348 B2 JP 6986348B2 JP 2016250904 A JP2016250904 A JP 2016250904A JP 2016250904 A JP2016250904 A JP 2016250904A JP 6986348 B2 JP6986348 B2 JP 6986348B2
- Authority
- JP
- Japan
- Prior art keywords
- paper
- pulp
- glassine paper
- cationized starch
- starch
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000011086 glassine Substances 0.000 title claims description 44
- 238000004519 manufacturing process Methods 0.000 title claims description 19
- 238000000034 method Methods 0.000 title claims description 15
- 239000000123 paper Substances 0.000 claims description 55
- 229920006319 cationized starch Polymers 0.000 claims description 33
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 11
- 239000007864 aqueous solution Substances 0.000 claims description 5
- 238000001035 drying Methods 0.000 claims description 5
- 239000007787 solid Substances 0.000 claims description 5
- 238000009499 grossing Methods 0.000 claims description 4
- 239000002002 slurry Substances 0.000 claims description 3
- 229920002472 Starch Polymers 0.000 description 20
- 235000019698 starch Nutrition 0.000 description 19
- 239000008107 starch Substances 0.000 description 17
- 239000002585 base Substances 0.000 description 16
- 239000003795 chemical substances by application Substances 0.000 description 12
- 238000006467 substitution reaction Methods 0.000 description 11
- 150000001768 cations Chemical group 0.000 description 10
- 239000011248 coating agent Substances 0.000 description 9
- 238000000576 coating method Methods 0.000 description 9
- 230000000052 comparative effect Effects 0.000 description 8
- 239000000835 fiber Substances 0.000 description 8
- 238000004513 sizing Methods 0.000 description 7
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 6
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 6
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 6
- 125000002091 cationic group Chemical group 0.000 description 6
- -1 halohydrin compound Chemical class 0.000 description 5
- 239000007788 liquid Substances 0.000 description 5
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 4
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Chemical group OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 4
- 239000013054 paper strength agent Substances 0.000 description 4
- BRLQWZUYTZBJKN-UHFFFAOYSA-N Epichlorohydrin Chemical compound ClCC1CO1 BRLQWZUYTZBJKN-UHFFFAOYSA-N 0.000 description 3
- 239000003054 catalyst Substances 0.000 description 3
- 238000006243 chemical reaction Methods 0.000 description 3
- 229910052757 nitrogen Inorganic materials 0.000 description 3
- 238000004806 packaging method and process Methods 0.000 description 3
- 239000002994 raw material Substances 0.000 description 3
- 239000011347 resin Substances 0.000 description 3
- 229920005989 resin Polymers 0.000 description 3
- RSWGJHLUYNHPMX-UHFFFAOYSA-N Abietic-Saeure Natural products C12CCC(C(C)C)=CC2=CCC2C1(C)CCCC2(C)C(O)=O RSWGJHLUYNHPMX-UHFFFAOYSA-N 0.000 description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 2
- 239000004952 Polyamide Substances 0.000 description 2
- KHPCPRHQVVSZAH-HUOMCSJISA-N Rosin Natural products O(C/C=C/c1ccccc1)[C@H]1[C@H](O)[C@@H](O)[C@@H](O)[C@@H](CO)O1 KHPCPRHQVVSZAH-HUOMCSJISA-N 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- 150000008044 alkali metal hydroxides Chemical class 0.000 description 2
- 238000010009 beating Methods 0.000 description 2
- 230000018044 dehydration Effects 0.000 description 2
- 238000006297 dehydration reaction Methods 0.000 description 2
- 239000003814 drug Substances 0.000 description 2
- 125000003700 epoxy group Chemical group 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 235000013305 food Nutrition 0.000 description 2
- 150000004820 halides Chemical class 0.000 description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 2
- 239000000314 lubricant Substances 0.000 description 2
- 239000000203 mixture Substances 0.000 description 2
- 229920002647 polyamide Polymers 0.000 description 2
- 239000013055 pulp slurry Substances 0.000 description 2
- 150000003242 quaternary ammonium salts Chemical class 0.000 description 2
- KHPCPRHQVVSZAH-UHFFFAOYSA-N trans-cinnamyl beta-D-glucopyranoside Natural products OC1C(O)C(O)C(CO)OC1OCC=CC1=CC=CC=C1 KHPCPRHQVVSZAH-UHFFFAOYSA-N 0.000 description 2
- 239000013053 water resistant agent Substances 0.000 description 2
- LTVDFSLWFKLJDQ-UHFFFAOYSA-N α-tocopherolquinone Chemical compound CC(C)CCCC(C)CCCC(C)CCCC(C)(O)CCC1=C(C)C(=O)C(C)=C(C)C1=O LTVDFSLWFKLJDQ-UHFFFAOYSA-N 0.000 description 2
- VLRGXXKFHVJQOL-UHFFFAOYSA-N 3-chloropentane-2,4-dione Chemical compound CC(=O)C(Cl)C(C)=O VLRGXXKFHVJQOL-UHFFFAOYSA-N 0.000 description 1
- VFKZECOCJCGZQK-UHFFFAOYSA-M 3-hydroxypropyl(trimethyl)azanium;chloride Chemical compound [Cl-].C[N+](C)(C)CCCO VFKZECOCJCGZQK-UHFFFAOYSA-M 0.000 description 1
- 239000004925 Acrylic resin Substances 0.000 description 1
- 229920000178 Acrylic resin Polymers 0.000 description 1
- 229920000298 Cellophane Polymers 0.000 description 1
- 241000196324 Embryophyta Species 0.000 description 1
- 244000017020 Ipomoea batatas Species 0.000 description 1
- 235000002678 Ipomoea batatas Nutrition 0.000 description 1
- 240000003183 Manihot esculenta Species 0.000 description 1
- 235000016735 Manihot esculenta subsp esculenta Nutrition 0.000 description 1
- 229920000881 Modified starch Polymers 0.000 description 1
- 240000007594 Oryza sativa Species 0.000 description 1
- 235000007164 Oryza sativa Nutrition 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- 229920001131 Pulp (paper) Polymers 0.000 description 1
- 244000061456 Solanum tuberosum Species 0.000 description 1
- 235000002595 Solanum tuberosum Nutrition 0.000 description 1
- 235000021307 Triticum Nutrition 0.000 description 1
- 244000098338 Triticum aestivum Species 0.000 description 1
- 240000008042 Zea mays Species 0.000 description 1
- 235000005824 Zea mays ssp. parviglumis Nutrition 0.000 description 1
- 235000002017 Zea mays subsp mays Nutrition 0.000 description 1
- 230000021736 acetylation Effects 0.000 description 1
- 238000006640 acetylation reaction Methods 0.000 description 1
- 230000000996 additive effect Effects 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 229910001860 alkaline earth metal hydroxide Inorganic materials 0.000 description 1
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 1
- 125000000129 anionic group Chemical group 0.000 description 1
- 238000000149 argon plasma sintering Methods 0.000 description 1
- 239000012752 auxiliary agent Substances 0.000 description 1
- 239000011324 bead Substances 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- AXCZMVOFGPJBDE-UHFFFAOYSA-L calcium dihydroxide Chemical compound [OH-].[OH-].[Ca+2] AXCZMVOFGPJBDE-UHFFFAOYSA-L 0.000 description 1
- 239000000920 calcium hydroxide Substances 0.000 description 1
- 229910001861 calcium hydroxide Inorganic materials 0.000 description 1
- 238000003490 calendering Methods 0.000 description 1
- 125000004432 carbon atom Chemical group C* 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 235000005822 corn Nutrition 0.000 description 1
- 235000014113 dietary fatty acids Nutrition 0.000 description 1
- 239000000839 emulsion Substances 0.000 description 1
- 230000032050 esterification Effects 0.000 description 1
- 238000005886 esterification reaction Methods 0.000 description 1
- 239000000194 fatty acid Substances 0.000 description 1
- 229930195729 fatty acid Natural products 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 229960001031 glucose Drugs 0.000 description 1
- 150000004676 glycans Chemical class 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 239000002655 kraft paper Substances 0.000 description 1
- VTHJTEIRLNZDEV-UHFFFAOYSA-L magnesium dihydroxide Chemical compound [OH-].[OH-].[Mg+2] VTHJTEIRLNZDEV-UHFFFAOYSA-L 0.000 description 1
- 239000000347 magnesium hydroxide Substances 0.000 description 1
- 229910001862 magnesium hydroxide Inorganic materials 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 235000019426 modified starch Nutrition 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 229920002401 polyacrylamide Polymers 0.000 description 1
- 229920000768 polyamine Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 229920001282 polysaccharide Polymers 0.000 description 1
- 239000005017 polysaccharide Substances 0.000 description 1
- 125000001453 quaternary ammonium group Chemical group 0.000 description 1
- 230000035484 reaction time Effects 0.000 description 1
- 239000012508 resin bead Substances 0.000 description 1
- 235000009566 rice Nutrition 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 229920001909 styrene-acrylic polymer Polymers 0.000 description 1
- 229920005792 styrene-acrylic resin Polymers 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 125000001424 substituent group Chemical group 0.000 description 1
- PUVAFTRIIUSGLK-UHFFFAOYSA-M trimethyl(oxiran-2-ylmethyl)azanium;chloride Chemical compound [Cl-].C[N+](C)(C)CC1CO1 PUVAFTRIIUSGLK-UHFFFAOYSA-M 0.000 description 1
Landscapes
- Paper (AREA)
Description
本発明はグラシン紙に関する発明であり、特に、透明性及び生産性に優れたグラシン紙及び該グラシン紙の製造方法に関する。
グラシン紙は、一般の紙より薄く透明性を有していることが大きな特徴である薄葉紙であり、食品包装、薬包用、窓付き封筒、ラミネート加工紙などに広く利用されている。
グラシン紙の製造においては、パルプ繊維の隙間を少なくして、紙内部での光の乱反射を抑えて透明度を高くする必要があるため、一般の紙に用いるパルプより叩解度が高いパルプを使用する。
グラシン紙の製造においては、パルプ繊維の隙間を少なくして、紙内部での光の乱反射を抑えて透明度を高くする必要があるため、一般の紙に用いるパルプより叩解度が高いパルプを使用する。
グラシン紙は、化学パルプを粘状になるまで高度に叩解した原料を、水分を持たせた紙とした後、スーパーカレンダー等の熱圧処理装置を用いて押圧して仕上げる方法によって製造され、セロファン等のフィルム類と比べて、安価で製造できるという利点がある。
しかしながら、グラシン紙はセロファン等のフィルム類に比べて、透明性が劣っているという問題点があるため、特に近年は、グラシン紙の透明性を向上させることが求められている。
しかしながら、グラシン紙はセロファン等のフィルム類に比べて、透明性が劣っているという問題点があるため、特に近年は、グラシン紙の透明性を向上させることが求められている。
グラシン紙の透明性を向上させる方法としては、例えば、両性化デンプンを基紙のパルプ繊維間に含有させる方法（特許文献１）や、カチオン基を有する澱粉とアニオン基を有する多糖類を予め混合して製紙用添加剤として使用することが提案されている（特許文献２）。
しかしながら、前記特許文献１に開示された発明の場合には、ワイヤーパートにおける脱水能が低下して、抄造が困難になる等、生産性における問題があった。また、得られるグラシン紙についても、地合不良、引裂強さの低下等の問題が生じるだけでなく、所望の透明度を得ることができないという欠点があった。
また、前記特許文献２に開示された発明は、紙へのサイズ剤の定着向上を目的とした発明であり、グラシン紙への使用は示唆すらされていない。
また、前記特許文献２に開示された発明は、紙へのサイズ剤の定着向上を目的とした発明であり、グラシン紙への使用は示唆すらされていない。
そこで本発明者らは、前記した従来の欠点を解決するために鋭意検討したところ、フリーネスが５０ｍｌ〜４００ｍｌに叩解されたパルプに、２５℃における固形分１０．０％水溶液の粘度が３００００ｍＰａ・ｓ〜２０，０００ｍＰａ・ｓという、比較的低い粘度のカチオン化澱粉を内添させた場合、生産性及び透明性に優れたグラシン紙を得ることができることを見出し、本発明に到達した。
従って、本発明の第一の目的は、透明性の高いグラシン紙を提供することにある。
また、本発明の第二の目的は、透明性の高いグラシン紙を高い生産効率で得ることができる製造方法を提供することにある。
また、本発明の第二の目的は、透明性の高いグラシン紙を高い生産効率で得ることができる製造方法を提供することにある。
即ち本発明は、フリーネスが５０ｍｌ〜４００ｍｌに叩解されたパルプ、及び、２５℃における固形分１０．０％水溶液の粘度が３０ｍＰａ・ｓ〜２０，０００ｍＰａ・ｓのカチオン化澱粉を含有する基紙を用いた、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２のグラシン紙であって、前記基紙における［カチオン化澱粉］：［パルプ］の質量比が、０．５：９９．５〜３．３：９６．７であると共に、グラシン紙の不透明度が２０．０％以下であることを特徴とするグラシン紙、並びに、下記の工程（１）〜工程（４）を含むことを特徴とする前記グラシン紙の製造方法である。
（１）前記パルプと前記カチオン化澱粉を含有するスラリーを、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７であり、坪量が２０．０〜５０．０ｇ／ｍ２であるシート状の基紙に調製する工程、
（２）前記基紙を、水分が１０．０％未満になるまで乾燥させて巻取紙とする工程、
（３）前記巻取紙に水分を付与して、水分を１４．０％〜３０．０％含有する湿紙とする工程、及び、
（４）前記湿紙に、５０℃〜１４０℃、トータル線圧２００ｋｇ／ｃｍ〜６，０００ｋｇ／ｃｍで熱圧処理を行なうことによって坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２となるように平滑化する工程。
本発明のグラシン紙の製造方法において、前記熱圧処理は、多段のスーパーカレンダーを用いて行われることが好ましい。
（１）前記パルプと前記カチオン化澱粉を含有するスラリーを、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７であり、坪量が２０．０〜５０．０ｇ／ｍ２であるシート状の基紙に調製する工程、
（２）前記基紙を、水分が１０．０％未満になるまで乾燥させて巻取紙とする工程、
（３）前記巻取紙に水分を付与して、水分を１４．０％〜３０．０％含有する湿紙とする工程、及び、
（４）前記湿紙に、５０℃〜１４０℃、トータル線圧２００ｋｇ／ｃｍ〜６，０００ｋｇ／ｃｍで熱圧処理を行なうことによって坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２となるように平滑化する工程。
本発明のグラシン紙の製造方法において、前記熱圧処理は、多段のスーパーカレンダーを用いて行われることが好ましい。
本発明によれば、透明性の高いグラシン紙を、高い生産効率で得られるという効果が得られる。
本発明に係るグラシン紙は、フリーネスが５０ｍｌ〜４００ｍｌに叩解されたパルプに、カチオン化澱粉が、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７となるように内添された基紙を用いてなり、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であり、不透明度が２０．０％以下であるグラシン紙である。
尚、不透明度とは、ＪＩＳ Ｐ８１４９：２０００に基づいて測定した数値であり、数値が小さいほど透明性が高い。
尚、不透明度とは、ＪＩＳ Ｐ８１４９：２０００に基づいて測定した数値であり、数値が小さいほど透明性が高い。
前記パルプのフリーネスが５０ｍｌ未満の場合は、叩解パルプのろ水性が低下するために、抄紙された基紙の脱水性が低下して、乾燥工程に長時間を要することになるので、生産性が悪化する。フリーネスが４００ｍｌを超えると、パルプ繊維間の隙間が多くなるため、得られるグラシン紙の透明性が悪化する。
尚、本発明におけるフリーネスとは、ＪＩＳ Ｐ８１２１−２：２０１２に規定されるカナダ標準ろ水度法において、パルプ採取量を前記ＪＩＳで規定した３ｇから０．３ｇに、ワイヤーを前記ＪＩＳで規定したスクリーンプレートから８０メッシュに、それぞれ変更して測定したフリーネスのことをいう。
尚、本発明におけるフリーネスとは、ＪＩＳ Ｐ８１２１−２：２０１２に規定されるカナダ標準ろ水度法において、パルプ採取量を前記ＪＩＳで規定した３ｇから０．３ｇに、ワイヤーを前記ＪＩＳで規定したスクリーンプレートから８０メッシュに、それぞれ変更して測定したフリーネスのことをいう。
前記フリーネスによる生産性及び経済性の関係から、本発明のグラシン紙の坪量は、２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であることが必要である。坪量が２０．０ｇ／ｍ２未満では、グラシン紙としての強度が足りず、坪量が５０．０ｇ／ｍ２を超えると、抄紙工程におけるろ水性が低下して生産性が悪化する。
尚、坪量は、ＪＩＳ Ｐ８１２４：２０１１に基づいて測定したものである。
尚、坪量は、ＪＩＳ Ｐ８１２４：２０１１に基づいて測定したものである。
本発明において、カチオン化澱粉を内添する理由は、パルプの繊維が通常マイナスに帯電しているからである。
即ち、澱粉がプラスの電荷を有することによって、マイナスの電荷を有するパルプ繊維に定着されやすくなり、パルプ繊維の空隙が、効率的に澱粉粒子によって充填される。更に、カレンダー処理等の熱圧処理により平滑化されることによって、パルプ繊維間の空隙がほぼ完全に埋まり、その結果、グラシン紙内部において光の散乱が効率的に抑えられ、グラシン紙の透明度が向上する。
即ち、澱粉がプラスの電荷を有することによって、マイナスの電荷を有するパルプ繊維に定着されやすくなり、パルプ繊維の空隙が、効率的に澱粉粒子によって充填される。更に、カレンダー処理等の熱圧処理により平滑化されることによって、パルプ繊維間の空隙がほぼ完全に埋まり、その結果、グラシン紙内部において光の散乱が効率的に抑えられ、グラシン紙の透明度が向上する。
本発明のグラシン紙に使用する基紙において、前記パルプに対する前記カチオン化澱粉の質量比率が０．５未満であると、グラシン紙の透明度が低下する一方、６．５を超えた場合には、基紙の製造工程において汚れが生じやすくなって生産性が低下するため、前記カチオン化澱粉の質量比率の上限は３．３であることが好ましい。
また、前記カチオン化澱粉の粘度の範囲は、２５℃、固形分１０.０％水溶液において、３０ｍＰａ・ｓ〜２０，０００ｍＰａ・ｓであることが必要である。
前記粘度が、３０ｍＰａ・ｓ未満の場合、グラシン紙の透明度が低下し、２０，０００ｍＰａ・ｓを超えた場合には、基紙の製造工程において汚れが生じやすくなり、生産性が低下する。
前記粘度が、３０ｍＰａ・ｓ未満の場合、グラシン紙の透明度が低下し、２０，０００ｍＰａ・ｓを超えた場合には、基紙の製造工程において汚れが生じやすくなり、生産性が低下する。
また、比較的低い粘度のカチオン化澱粉を使用することによって、所望する透明度に応じて、カチオン化澱粉の含有率を広範囲に調整することが可能となる。
尚、カチオン化澱粉の粘度の測定は、Ｂ型粘度計（東京計器製）を用いて、２５℃、６０ｒｐｍの条件下で測定した値である。
尚、カチオン化澱粉の粘度の測定は、Ｂ型粘度計（東京計器製）を用いて、２５℃、６０ｒｐｍの条件下で測定した値である。
澱粉をカチオン化する方法は、特に限定されるものではないが、例えば、澱粉にカチオン化剤と触媒を、水又はアルコールの存在下で反応させる方法が挙げられる。カチオン化剤としては、例えば、エポキシ基を含有する４級アンモニウム塩、これに対応するハロヒドリン化合物等が挙げられる。
更に、カチオン化には、水酸化ナトリウム、水酸化カリウム等のアルカリ金属水酸化物、水酸化カルシウム、水酸化マグネシウム等のアルカリ土類金属水酸化物を使用してもよい。
更に、カチオン化には、水酸化ナトリウム、水酸化カリウム等のアルカリ金属水酸化物、水酸化カルシウム、水酸化マグネシウム等のアルカリ土類金属水酸化物を使用してもよい。
エポキシ基を含有する４級アンモニウム塩としては、例えば、グリシジルトリメチルアンモニウムクロライド等の、グリシジルトリアルキルアンモニウムハライドが挙げられ、これに対応するハロヒドリン化合物としては、３−クロロ−２−ヒドロキシプロピルトリメチルアンモニウムクロライド等の３−クロロ−２−ヒドロキシプロピルトリアルキルアンモニウムハライドが挙げられる。これらの何れかを用いることにより、四級アンモニウム基を有するカチオン化澱粉を得ることができる。
前記触媒としては例えば、水酸化ナトリウム、水酸化カリウムなどのアルカリ金属水酸化物が挙げられる。
触媒の量は、澱粉１００質量部に対して０．５質量部〜７質量部であることが好ましく、１質量部〜３質量部であることがより好ましい。
触媒の量は、澱粉１００質量部に対して０．５質量部〜７質量部であることが好ましく、１質量部〜３質量部であることがより好ましい。
前記アルコールとしては、例えば、炭素数が１〜４のアルコールが挙げられる。アルコールの量は澱粉１００質量部に対して５０質量部〜５０，０００質量部であることが好ましく、１００質量部〜５００質量部であることがより好ましい。
カチオン化の際の反応温度は通常１０℃〜９０℃であり、好ましくは３０℃〜８０℃である。反応時間は、通常１０分〜１０時間であり、好ましくは３０分〜５時間である。カチオン化反応の間、必要に応じて反応液を撹拌してもよい。
カチオン化澱粉のカチオン基置換度は、カチオン化剤の添加量、水又はアルコールの組成比率によって調整することができる。カチオン基置換度とは、澱粉を構成する単位構造（グルコピラノース環）１個あたりに導入されたカチオン基の個数である。
即ち、カチオン基置換度とは、グルコピラノース環１モル当たりのカチオン基のモル数の平均値であり、「導入された置換基のモル数をグルコピラノース環の水酸基の総モル数で割った値」として定義される。澱粉は、単位構造（グルコピラノース環）あたり３個の置換可能な水酸基を有しているため、カチオン基置換度の理論最大値は３（最小値は０）である。
本発明に使用するカチオン化澱粉におけるカチオン基置換度は、０．０１〜０．４０であることが必要であり、０．０２〜０．３０であることが好ましく、０．０３〜０．２０であることが更に好ましい。
上記カチオン基置換度が０．０１未満の場合、パルプスラリー中にカチオン化澱粉を十分に分散させることができなくなるため、歩留まりが悪化する。
また、カチオン基置換度が０．４０を超えた場合、カチオン化澱粉が膨潤又は溶解し、生産性が悪化する。
上記カチオン基置換度が０．０１未満の場合、パルプスラリー中にカチオン化澱粉を十分に分散させることができなくなるため、歩留まりが悪化する。
また、カチオン基置換度が０．４０を超えた場合、カチオン化澱粉が膨潤又は溶解し、生産性が悪化する。
ここで、本発明に使用するカチオン化澱粉におけるカチオン基置換度の測定方法の一例を以下に説明する。
試料のカチオン化澱粉を乾燥させた後に、全窒素分析計ＴＮ−１０（三菱化学株式会社製）で窒素含有量を測定する。例えば、カチオン化剤として３−クロロ−２−ヒドロキシプロピルトリメチルアンモニウムクロライドを用いた場合、カチオン基置換度は、澱粉分子中の無水グルコースピラノース単位（分子量１６２）１モル当たりの、３−クロロ−２−ヒドロキシプロピルトリメチルアンモニウムクロライドに由来するカチオン基（分子量１１６）のモル数の平均値であり、次式によりカチオン基置換度が算出される。
カチオン基置換度＝（１６２×Ｎ）／（１−１１６×Ｎ）
Ｎ：カチオン化澱粉１ｇあたりの窒素含有量（ｍｏｌ）
試料のカチオン化澱粉を乾燥させた後に、全窒素分析計ＴＮ−１０（三菱化学株式会社製）で窒素含有量を測定する。例えば、カチオン化剤として３−クロロ−２−ヒドロキシプロピルトリメチルアンモニウムクロライドを用いた場合、カチオン基置換度は、澱粉分子中の無水グルコースピラノース単位（分子量１６２）１モル当たりの、３−クロロ−２−ヒドロキシプロピルトリメチルアンモニウムクロライドに由来するカチオン基（分子量１１６）のモル数の平均値であり、次式によりカチオン基置換度が算出される。
カチオン基置換度＝（１６２×Ｎ）／（１−１１６×Ｎ）
Ｎ：カチオン化澱粉１ｇあたりの窒素含有量（ｍｏｌ）
本発明のグラシン紙に使用されるカチオン化澱粉の原料としては、各種の植物、例えば馬鈴薯、さつまいも、タピオカ、小麦、米、とうもろこし等から得られる澱粉等を挙げることができる。また、これらの澱粉をアセチル化、リン酸エステル化等で変性して得られる澱粉の誘導体を使用することもできる。
また、グラシン紙の品質を阻害しない範囲で、カチオン化澱粉以外の澱粉、例えば両性化澱粉、グラフト化澱粉等を更に添加することも可能である。
また、グラシン紙の品質を阻害しない範囲で、カチオン化澱粉以外の澱粉、例えば両性化澱粉、グラフト化澱粉等を更に添加することも可能である。
本発明のグラシン紙の製造方法は、下記の工程（１）〜工程（４）を含む。
（１）前記パルプと前記カチオン化澱粉を含有するスラリーを、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７であり、坪量が２０．０〜５０．０ｇ／ｍ２であるシート状の基紙に調製する工程、
（２）前記基紙を、水分が１０．０％未満になるまで乾燥させて巻取紙とする工程、
（３）前記巻取紙に水分を付与して、水分を１４．０％〜３０．０％含有する湿紙とする工程、及び、
（４）前記湿紙に、５０℃〜１４０℃、トータル線圧２００ｋｇ／ｃｍ〜６，０００ｋｇ／ｃｍで熱圧処理を行なうことによって、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２となるように平滑化する工程。
（１）前記パルプと前記カチオン化澱粉を含有するスラリーを、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７であり、坪量が２０．０〜５０．０ｇ／ｍ２であるシート状の基紙に調製する工程、
（２）前記基紙を、水分が１０．０％未満になるまで乾燥させて巻取紙とする工程、
（３）前記巻取紙に水分を付与して、水分を１４．０％〜３０．０％含有する湿紙とする工程、及び、
（４）前記湿紙に、５０℃〜１４０℃、トータル線圧２００ｋｇ／ｃｍ〜６，０００ｋｇ／ｃｍで熱圧処理を行なうことによって、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２となるように平滑化する工程。
前記（１）の工程においては、長網、ツインワイヤー、円網、傾斜短網、円短混合抄紙機、ヤンキー抄紙機、乾式等の公知の抄紙機を用いることが可能であり、通常は１層抄きで抄造するが、２層以上の多層抄きで抄造することもできる。
また、通常の紙の製造の場合と同様に、ロジン系サイズ剤、ロジン系エマルジョンサイズ剤等のサイズ剤やポリアミドエピクロロヒドリン等の湿潤紙力剤、ポリアクリルアミド等の乾燥紙力剤等、公知の添加剤を使用することができる。その場合、添加方法はパルプスラリーへの内添であってもよいし、塗工による外添であってもよい。
また、本発明においては、更に透明性を向上させるために、耐水性ＰＶＡ、一般ＰＶＡ又はスチレンアクリル樹脂等の主要剤に、湿潤紙力剤、耐水化剤、滑剤、樹脂ビーズ、表面サイズ剤等の助剤を含有させた塗工液を塗工してもよい。
前記湿潤紙力剤としては、ポリアミドエピクロロヒドリン樹脂、ポリアミンエピクロロヒドリン樹脂等、前記耐水化剤としては印刷適性向上剤等、前記滑剤としてはポリエチレンワックス、脂肪酸エステル、アクリル系樹脂、樹脂ビーズ等、前記表面サイズ剤としてはアルキルケテンダイマー（ＡＫＤ）やスチレンアクリル系サイズ剤等が挙げられる。
塗工液の粘度は、オンマシン型サイズプレス装置等の塗工設備における操作性や生産性を向上させるという観点から、２ｍＰａ・ｓ〜７０ｍＰａ・ｓになるように希釈して塗工液とすることが好ましい。前記した塗工液の粘度は、Ｂ型粘度計（東京計器製）を用いて、３５℃、６０ｒｐｍの条件下で測定した値である。
塗工液を塗布する装置としては、ゲートロールコーター、２ロールサイズプレス、ロッドメタリングサイズプレス、バーブレードコーター、ブレードコーター、カーテンコーターなどを例示することができる。これらの中でも、オンマシン塗工をすることができる上、塗工量を高くすることができるという観点から、本発明においては、２ロールサイズプレスやシムサイザーを使用することが好ましい。
前記（２）の工程により、基紙に水分を均一に含有させることが可能となり、前記（３）の工程により、後に続く熱圧処理を効果的に行うことが可能となる。
前記（４）の工程により、カチオン化澱粉がパルプ繊維間に緊密に充填され、透明度が高いグラシン紙が得られる。
前記熱圧処理は、スーパーカレンダー、ソフトカレンダー、熱プレスロール、多段スーパーカレンダー等の装置を使用して行うことができるが、特に、多段スーパーカレンダーを使用することが好ましい。
本発明においては、前記（１）〜（４）の工程を経た後のグラシン紙の坪量が、２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であることが必要である。
前記（４）の工程により、カチオン化澱粉がパルプ繊維間に緊密に充填され、透明度が高いグラシン紙が得られる。
前記熱圧処理は、スーパーカレンダー、ソフトカレンダー、熱プレスロール、多段スーパーカレンダー等の装置を使用して行うことができるが、特に、多段スーパーカレンダーを使用することが好ましい。
本発明においては、前記（１）〜（４）の工程を経た後のグラシン紙の坪量が、２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であることが必要である。
以下、実施例及び比較例によって本発明を更に詳細に説明するが、本発明はこれらの実施例によって制限されるものではない。
［実施例及び比較例］
ＤＤＲを用いてフリーネスが４０ｍｌとなるように叩解したクラフトパルプを原料とし、表１に記載された澱粉をそれぞれ内添して、長網抄紙機で坪量３０．０ｇ／ｍ２の基紙を抄造し、ドライヤー乾燥を行い、水分８．０％の基紙を得た。その後、この基紙に水分を付与して水分１５．０％の湿紙とし、１３０℃、線圧２５０ｋｇ／ｃｍの条件でスーパーカレンダー処理し、坪量が３０．０ｇ／ｍ２のグラシン紙を得た。
ＤＤＲを用いてフリーネスが４０ｍｌとなるように叩解したクラフトパルプを原料とし、表１に記載された澱粉をそれぞれ内添して、長網抄紙機で坪量３０．０ｇ／ｍ２の基紙を抄造し、ドライヤー乾燥を行い、水分８．０％の基紙を得た。その後、この基紙に水分を付与して水分１５．０％の湿紙とし、１３０℃、線圧２５０ｋｇ／ｃｍの条件でスーパーカレンダー処理し、坪量が３０．０ｇ／ｍ２のグラシン紙を得た。
得られたグラシン紙について、ＪＩＳ Ｐ８１４９：２０００に基づいて不透明度を測定し、透明性を評価した。
また、生産性については、下記の４段階の評価を行った。
○：抄紙プレスロール・抄紙ドライヤーが汚れにくい（生産性良好）。
△：抄紙プレスロール・抄紙ドライヤーが汚れるが、洗浄に必要な時間は３０分以内である（生産はやや困難）。
×：６０分以内でサイズプレス・ドライヤーが汚れ、洗浄に３０分以上の時間を必要とする（生産は困難）。
××；抄紙機で断紙が多発する（生産は極めて困難）。
上記の４段階評価における〇が生産可能となる。
また、生産性については、下記の４段階の評価を行った。
○：抄紙プレスロール・抄紙ドライヤーが汚れにくい（生産性良好）。
△：抄紙プレスロール・抄紙ドライヤーが汚れるが、洗浄に必要な時間は３０分以内である（生産はやや困難）。
×：６０分以内でサイズプレス・ドライヤーが汚れ、洗浄に３０分以上の時間を必要とする（生産は困難）。
××；抄紙機で断紙が多発する（生産は極めて困難）。
上記の４段階評価における〇が生産可能となる。

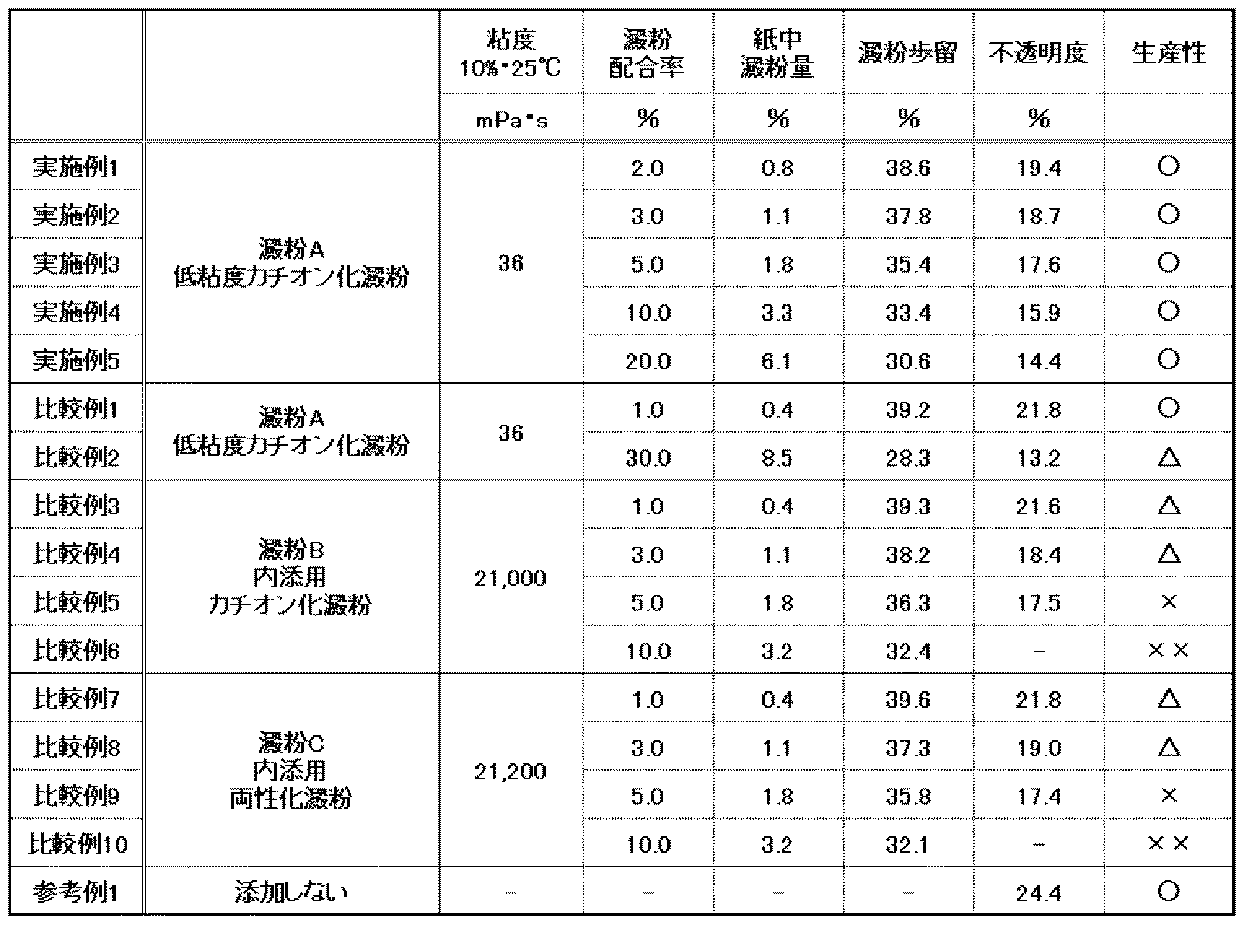

各実施例、比較例の組成及び試験結果を表１に示す。
澱粉Ａ：ＤＤ４２８０ 星光ＰＭＣ社製の商品名
澱粉Ｂ：ＣＡＴＯ−３０４ ナショナルスターチ社製の商品名
澱粉Ｃ：ＣＡＴＯ−３２１０ ナショナルスターチ社製の商品名
澱粉Ｂ：ＣＡＴＯ−３０４ ナショナルスターチ社製の商品名
澱粉Ｃ：ＣＡＴＯ−３２１０ ナショナルスターチ社製の商品名
表１から明らかなように、本発明である実施例１〜実施例５のグラシン紙は、何れも不透明度が２０．０％以下となり、透明性が良好である上、生産性総合評価も〇と、生産性に優れていることが確認された。
しかしながら、比較例１及び比較例２のように、低粘度のカチオン化澱粉の含有量が本発明の範囲外である場合は、生産性か透明性の何れかが低下することが確認された。
また、比較例３〜比較例１０のように、粘度が２０，０００ｍＰａ・ｓを超えるカチオン化澱粉を使用した場合もまた、生産性か透明性の何れかが低下することが確認された。
尚、比較例６及び比較例１０は、断紙が多発したため、不透明度の測定は不可能であった。
また、比較例３〜比較例１０のように、粘度が２０，０００ｍＰａ・ｓを超えるカチオン化澱粉を使用した場合もまた、生産性か透明性の何れかが低下することが確認された。
尚、比較例６及び比較例１０は、断紙が多発したため、不透明度の測定は不可能であった。
本発明のグラシン紙は、十分な透明性を有し、製造工程における汚れが軽減され、生産性が高くなるので、食品の包装、薬包紙、窓付き封筒、ラミネート加工紙などに広く利用することができ、産業上極めて有用である。
Claims (3)
- フリーネスが５０ｍｌ〜４００ｍｌに叩解されたパルプ、及び、２５℃における固形分１０．０％水溶液の粘度が３０ｍＰａ・ｓ〜２０，０００ｍＰａ・ｓのカチオン化澱粉を含有する基紙を用いた、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２のグラシン紙であって、前記基紙における［カチオン化澱粉］：［パルプ］の質量比が、０．５：９９．５〜３．３：９６．７であると共に、グラシン紙の不透明度が２０．０％以下であることを特徴とするグラシン紙。
- フリーネスが５０ｍｌ〜４００ｍｌに叩解されたパルプ、及び、２５℃における固形分１０．０％水溶液の粘度が３０ｍＰａ・ｓ〜２０，０００ｍＰａ・ｓのカチオン化澱粉を含有する、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であり、不透明度が２０．０％以下であるグラシン紙の製造方法であって、下記の工程（１）〜工程（４）を含むことを特徴とするグラシン紙の製造方法；
（１）前記パルプと前記カチオン化澱粉を含有するスラリーを、［カチオン化澱粉］：［パルプ］の質量比が０．５：９９．５〜３．３：９６．７であり、坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２であるシート状の基紙に調製する工程、
（２）前記基紙を、水分が１０．０％未満になるまで乾燥させて巻取紙とする工程、
（３）前記巻取紙に水分を付与して、水分を１４．０％〜３０．０％含有する湿紙とする工程、及び、
（４）前記湿紙に、５０℃〜１４０℃、トータル線圧２００ｋｇ／ｃｍ〜６，０００ｋｇ／ｃｍで熱圧処理を行なうことによって坪量が２０．０ｇ／ｍ２〜５０．０ｇ／ｍ２となるように平滑化する工程。 - 前記熱圧処理が、多段スーパーカレンダーを用いて行われる、請求項２に記載されたグラシン紙の製造方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2016250904A JP6986348B2 (ja) | 2016-12-26 | 2016-12-26 | グラシン紙及び該グラシン紙の製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2016250904A JP6986348B2 (ja) | 2016-12-26 | 2016-12-26 | グラシン紙及び該グラシン紙の製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2018104835A JP2018104835A (ja) | 2018-07-05 |
| JP6986348B2 true JP6986348B2 (ja) | 2021-12-22 |
Family
ID=62785494
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2016250904A Active JP6986348B2 (ja) | 2016-12-26 | 2016-12-26 | グラシン紙及び該グラシン紙の製造方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP6986348B2 (ja) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN110318285B (zh) * | 2019-05-21 | 2021-12-14 | 浙江工业大学义乌科学技术研究院有限公司 | 一种固色环保格拉辛纸及其制备方法 |
| JP2021124595A (ja) * | 2020-02-05 | 2021-08-30 | 大阪シーリング印刷株式会社 | ラベル |
| WO2022219378A1 (en) * | 2021-04-16 | 2022-10-20 | Stora Enso Oyj | Method for manufacturing a barrier film, and a barrier film |
| WO2022219377A1 (en) * | 2021-04-16 | 2022-10-20 | Stora Enso Oyj | Method for manufacturing a barrier film, and a barrier film |
| CN117702539B (zh) * | 2024-01-11 | 2025-11-28 | 衢州东大复合材料科技有限公司 | 一种高透明纸及其制备方法 |
Family Cites Families (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH04209897A (ja) * | 1990-11-30 | 1992-07-31 | Dai Showa Seishi Kk | グラシン紙 |
| JPH06192992A (ja) * | 1992-12-25 | 1994-07-12 | Honshu Paper Co Ltd | グラシン紙及びその製造方法 |
-
2016
- 2016-12-26 JP JP2016250904A patent/JP6986348B2/ja active Active
Also Published As
| Publication number | Publication date |
|---|---|
| JP2018104835A (ja) | 2018-07-05 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6986348B2 (ja) | グラシン紙及び該グラシン紙の製造方法 | |
| US5523339A (en) | Method of papermaking using crosslinked cationic/amphoteric starches | |
| CA2373555C (en) | Starches for use in papermaking | |
| US6372361B1 (en) | Coating for paper products | |
| CA2957694C (en) | Strength agent, its use and method for increasing strength properties of paper | |
| CN109563686B (zh) | 干强度组合物、其用途和制造纸、纸板等的方法 | |
| US8304533B2 (en) | Cationic polysaccharide, its preparation and use | |
| CN111886381B (zh) | 干强度组合物、其用途及用于制造纸、板等的方法 | |
| CN102257216B (zh) | 用于造纸的方法 | |
| JP2018048426A (ja) | グラシン紙及び該グラシン紙の製造方法 | |
| CA2938747C (en) | A stabilized sizing formulation | |
| JP6065717B2 (ja) | グラシン紙 | |
| JP5601630B2 (ja) | 製紙用填料分散液および填料含有紙 | |
| MXPA06014800A (es) | Productos de almidon cerosos reticulados cationicos, un metodo para producir los productos de almidon, y uso en productos de papel. | |
| US5723023A (en) | Method of papermaking using modified cationic starch | |
| JP2806563B2 (ja) | 製紙用サイズ剤組成物 | |
| JP6798478B2 (ja) | 耐油紙および耐油紙の製造方法 | |
| CN119948128A (zh) | 拒水拒油剂 | |
| CA3165198A1 (en) | Product containing an anionic cellulose derivative and its use in paper industry |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20190802 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20200514 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20200630 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20200828 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20210119 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20210315 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20210618 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20210816 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20211126 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20211129 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 6986348 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
