Description

この特許出願は、2016年1月20日に出願され、発明の名称を「Method and Apparatus for NFV Management and Orchestration」とする米国非仮出願第15/001,745号、2015年2月23日に出願され、発明の名称を「Method and apparatus for NFV management and orchestration」とする米国仮出願第62/119,620号、および2015年1月20日に出願され、発明の名称を「Systems and Methods for SDT to Interwork with NFV and SDN」とする米国仮出願第62/105,486号の優先権を主張し、これによって、それらはその全体が再現されたかのように参照によりここに組み込まれる。
本発明は、ネットワーク仮想化のための方法および装置、特定の実施形態では、ネットワーク機能仮想化の管理およびオーケストレーション（network functions virtualization (NFV)-management and orchestration (MANO)）のための方法および装置に関する。
欧州電気通信標準化機構（European Telecommunications Standards Institute (ETSI)）のNFVアーキテクチャにおいて、オーケストレータは、典型的に、ネットワーク・サービス・カタログ、仮想化ネットワーク機能（virtualized network function (VNF)）カタログ、NFVインスタンス・リポジトリ、NFVインフラストラクチャ（NFV infrastructure (NFVI)）リソースリポジトリを含むデータリポジトリへのアクセスを有する。
ネットワーク・サービス・カタログは、すべての搭載されたネットワークサービスのリポジトリである。それは、ネットワークサービス記述子（network services descriptor (NSD)）、仮想リンク記述子（virtual link descriptor (VLD)）、およびVNF転送グラフ記述子（VNF forwarding graph descriptor (VNFFGD)）を含む。VLDは、VNFと物理ネットワーク機能（physical network function (PNF)）とエンドポイントとの間のリンクに必要なリソース要求を記述する。VNFFGDは、順序付きリストに関連するルール／ポリシーと共に接続ポイントの順序付きリストを含むネットワーク転送パス（network forwarding path (NFP)）要素を含む。
VNFカタログは、すべての搭載されたVNFパッケージのリポジトリであり、VNF記述子（VNF descriptor (VNFD)）およびソフトウェアイメージを含む。VNFDは、その配置および動作挙動に関してVNFを記述し、仮想ネットワーク機能マネージャ（virtual network function manager (VNFM)）によってVNFをインスタンス化するために、かつVNFのライフサイクル管理のために使用される。
NFVインスタンス・リポジトリは、すべてのVNFインスタンスおよびネットワークサービス（network service (NS)）インスタンスの情報を保持する。各VNFインスタンスは、VNFレコードで表現され、各NSインスタンスは、NSレコードで表現される。
NFVIリソースリポジトリは、事業者のインフラストラクチャドメインにわたる仮想インフラストラクチャ・マネージャ（virtual infrastructure manager (VIM)）によって抽象化される利用可能な／予約された／割り当てられたNFVIリソースに関する情報を保持し、リソースの予約、割り当て、および監視のために使用される。
技術的利点は、ネットワーク機能仮想化（NFV）の管理およびオーケストレーション（MANO）のための方法および装置を説明するこの開示の実施形態によって、一般に達成される。
一実施形態によれば、ネットワーク機能仮想化の管理およびオーケストレーション（NFV-MANO）のための方法が提供される。この例では、方法は、処理システムによって、ネットワークサービスについての顧客要求を受信するステップを含む。また、方法は、顧客要求に基づいて仮想化ネットワーク機能転送グラフ（virtualized network function (VNF)-forwarding graph (FG)）を生成するステップを含む。VNF-FGは、複数のVNFを含む。この方法を実行するための装置も提供される。
別の実施形態によれば、非一時的なコンピュータ読み取り可能な記憶媒体を含むコンピュータプログラム製品が提供される。この例では、非一時的なコンピュータ読み取り可能な記憶媒体は、ネットワークサービスについての顧客要求に基づいて仮想化ネットワーク機能転送グラフ（VNF-FG）を生成するための命令を含むプログラミングを記憶する。VNF-FGは、複数のVNFを含む。
本発明およびその利点のより完全な理解のために、添付図面に関してなされる以下の説明への参照がここで行われる。
NFV-MANOを実行するための実施形態のシステムのブロック図を例示する。 NFV-MANOを実行するための別の実施形態のシステムのブロック図を例示する。 NFV-MANOのための実施形態の方法のフローチャートを例示する。 NFV-MANOを実行するためのさらに別の実施形態のシステムのブロック図を例示する。 NFV-MANOのための別の実施形態の方法のシーケンス図を例示する。 NFV-MANOを実行するためのさらに別の実施形態のシステムのブロック図を例示する。 NFV-MANOのためのさらに別の実施形態の方法のシーケンス図を例示する。 NFV-MANOを実行するためのさらに別の実施形態のシステムのブロック図を例示する。 NFV-MANOのためのさらに別の実施形態の方法のシーケンス図を例示する。 NFV-MANOを実行するためのさらに別の実施形態のシステムの図を例示する。 NFV-MANOを実行するためのさらに別の実施形態のシステムの図を例示する。 NFV-MANOのための実施形態の方法のフローチャートを例示する。 実施形態の処理システムのブロック図を例示する。 実施形態のトランシーバのブロック図を例示する。
異なる図面の対応する数字および記号は、違ったふうに示されるのでなければ、一般に、対応する部分を指す。図面は、実施形態の関連する態様を明確に例示するために描かれ、必ずしも一定の縮尺で描かれていない。
この開示の実施形態の製作および使用が、以下で詳細に論じられる。しかしながら、本ここに開示されている概念は、幅広く様々な具体的な状況において具体化されることが可能であり、ここに論じられている具体的な実施形態は単なる例示であり、請求項の範囲を限定するように働かないことが理解されるべきである。さらに、添付の請求項によって規定されるこの開示の思想および範囲から逸脱することなく、ここに様々な変更、置換、および修正が行われることが可能であることが理解されるべきである。
欧州電気通信標準化機構（ETSI）準拠のネットワーク機能仮想化の管理およびオーケストレーション（NFV-MANO）のアーキテクチャ・フレームワーク内で、オーケストレータは、ネットワークサービス（NS）要求を受信し、NS要求に基づいて仮想化ネットワーク機能転送グラフ（VNF-FG）を決定する。VNF-FGは、利用可能なNS要求ごとに予め定義され、NS要求およびVNF-FGは、手動で定義され得る。オーケストレータは、NSカタログから、NS要求に対応するVNF-FGを選択し得る。
本開示の態様は、ネットワークサービスについての顧客要求からVNF-FGを生成するための方法を提供する。一実施形態では、VNF-FGは、顧客要求に含まれるネットワークサービス情報を使用して生成される。そのような実施形態では、VNF-FGは、予め定義されていないが、顧客要求に基づいて自動的に生成される。また、NS要求は、顧客要求のネットワークサービス情報およびVNF-FGを使用して構築されてもよく、NSリポジトリまたはカタログに追加されてもよい。また、本開示の態様は、VNF-FGが顧客要求に基づいて生成される、NFV-MANOを実行するための様々な実施形態のシステムを提供する。VNF-FG、VNF-FG内のVNFに対するNFVインフラストラクチャ存在点（NFV infrastructure (NFVI)-points of presence (PoPs) (NFVI-PoP)）の決定およびVNFのインスタンス化は、1つのソフトウェアエンティティによって、または異なるソフトウェアエンティティによって実行されてもよい。これらおよび他の発明の態様は、以下でより詳細に説明される。
図1は、ETSI NFV-MANOシステムとして配置され得る実施形態のNFV-MANOシステム100のブロック図を例示する。システム100は、オーケストレータ102、仮想ネットワーク機能マネージャ（VNFM）104、および仮想インフラストラクチャ・マネージャ（VIM）106を含む。いくつかの実施形態では、オーケストレータ102は、NFVI上のNFVサービストポロジを実現するとともに、NFVリソースのネットワークワイドのオーケストレーションおよび管理の責任を負う。例えば、オーケストレータ102は、複数のVIMにわたるNFVIリソースおよびネットワークサービスのライフサイクルを管理するように構成され得る。VNFM 104は、VNFインスタンスのライフサイクル管理を提供するように構成され、VIM 106は、ドメイン内のNFVIコンピューティング、記憶装置、およびネットワークリソースを制御および管理するように構成される。
図1に表されたように、オーケストレータ102は、ネットワークサービス要求などのネットワーク要求108を受信する。受信された要求108に従って、オーケストレータ102は、転送グラフ（FG）を決定する。いくつかの実施形態では、転送グラフの決定は、NSカタログ110に従って行われる。その全体が再現されているかのようにここに組み込まれる、2013年10月に発行され、「Network Functions Virtualisation (NFV); Terminology for Main Concepts in NFV」と題する（ETSI）グループ仕様（group specification (GS)）NFV 003 v1．1．1に説明されているように、ネットワークサービスは、ネットワーク機能の構成であり、その機能的および挙動的な仕様によって規定される。ETSI NFV-MANOアーキテクチャ・フレームワークによれば、ネットワークサービス要求は、VNF-FGによって記述されることが可能であり、VNF-FGは、ネットワークサービスごとに予め定義される。VNF-FGは、要求されたネットワークサービスに対応する論理トポロジを定義する。ネットワーク機能（NF）転送グラフは、NFノード間のトラフィックフローを記述する目的のための、これらのNFノードを接続する論理リンクのグラフである。VNF-FGは、少なくとも1つのNFノードがVNFノードであるNF転送グラフである。VNF-FGは、サービスプロバイダによって、またはそのシステム・インテグレーション・パートナーによって配置されてもよい。従来のサービスプロバイダネットワークは、典型的に、ネットワークサービスについてのネットワーク要求を受信したときにVNF-FGを生成するために要員（例えば、内容の専門家）に依存している。一実施形態では、サービスプロバイダは、カスタマイズされたネットワークサービスを手動で定義するために典型的なネットワークサービスのテンプレートを使用する。ネットワークサービス（NS）カタログは、ネットワークサービスを対応するVNF-FGにマッピングすることができるネットワークサービスデータベースと見なされ得る。ネットワーク要求108を受信したオーケストレータ102は、ネットワークサービスデータベースから、ネットワーク要求108についての対応するVNF-FGを選択し得る。この開示を通して、「ネットワーク要求」という用語および「ネットワークサービス（NS）要求」という用語は交換可能に使用される。この開示を通して、「NS要求」という用語は、対応するVNF-FGを有するネットワークサービス、またはVNF-FGによって記述されたネットワークサービスを含み得る。この開示を通して、「VNF-FG」および「FG」という用語は交換可能に使用される。「NFVI-PoP」および「PoP」という用語も交換可能に使用される。
オーケストレータ102は、VNF-FGに含まれるVNFについてNFVI-PoPを決定し、決定されたNFVI-PoPでVNFをインスタンス化し得る。NFVI-PoPは、ネットワーク機能がVNFとして配置されているまたは配置され得るネットワーク存在点である。ここでのVNFのインスタンス化は、NFVI-PoPに対応する1つ以上の物理ネットワークデバイス上でVNFのインスタンスを作成することを指す。
ソフトウェア定義トポロジ（software defined topology (SDT)）エンティティは、サービスのために仮想ネットワークトポロジまたは仮想データプレーン論理トポロジを確立し得る。SDTエンティティは、ネットワークサービス要求に従って仮想ネットワークトポロジを自律的に作成する。いくつかの実施形態では、SDTエンティティは、FG内のネットワーク機能のインスタンスの数を含むFGを決定し得る。SDTエンティティはまた、FG内の各ネットワーク機能について転送パス（例えば、コントロールプレーンおよびデータプレーンのための）および存在点（PoP）を決定し得る。いくつかの実施形態では、SDTエンティティは、トポロジマネージャ内の機能として実装されてもよく、トポロジマネージャは、顧客要求に基づいてFGを生成し、オーケストレータの機能も実行してもよい。
SDTエンティティは、NFVエンティティと組み合わされ得る。一例では、SDTエンティティは、NFV-MANOによってインスタンス化される仮想機能である。SDTエンティティは、NS要求に対応するオーケストレータに論理トポロジを提供し、SDTエンティティとオーケストレータとの間の管理インターフェースを介してオーケストレータと通信し得る。
SDTエンティティへの入力は、ネットワークサービス要求、トラフィック情報、NFVI情報、およびトリガを含み得る。ネットワークサービス要求は、ノード分布、トラフィック特性などを含み得るサービストラフィック記述を提供する。また、ネットワークサービス要求は、サービス機能チェーンまたはVNF-FGを含み得るサービス機能記述、および機能特性を提供し得る。機能チェーンおよび機能特性の例は、ステートレス機能またはステートフル機能、記憶装置、CPU、およびトラフィックレートにおける機能オーバーヘッド、ならびにPoPの最小数または最大数および優先／非優先PoPなどの機能インスタンス化制約を含む。
トラフィック品質要件は、トラフィックQoS要件およびユーザの体験品質（Quality of Experience (QoE)）要件を含み得る。サービス機能品質要件は、有効性および効率性の要件を含み得る。機能有効性は、イベント検出の確率または誤警報の確率を含み得る。機能効率性は、報告応答遅延を含み得る。トラフィック情報は、物理リンク当たり、ノード当たり、および／または論理リンク当たりの統計的な負荷を含んでもよく、例えばデータ解析から得られてもよい。
NFVI情報は、PoPロケーション、PoPごとの機能の利用可能性、およびPoPごとの処理負荷限度を含み得る。一実施形態では、NFVI情報は、物理リンク容量および無線リソースなどの残りの公称ネットワークリソースとともに、デバイス、基地局（BS）、ルータ、およびNFVI-PoPの間の統計的な負荷、遅延、容量を含み得る。トリガイベントは、ネットワークサービスの変化を開始し得る。一実施形態では、トリガイベントは、タイムアウト期間の後または性能条件が満たされたとき、例えば、サービス、SDT、および／またはトラフィックエンジニアリング（TE）性能メトリックが閾値を下回ったときまたは上回ったとき）に発生する。別の実施形態では、トリガイベントは、人間の行為によって誘発され、例えば、サービスプロバイダが、手動でトリガイベントを誘発させる。
図2は、NFV-MANOを実行するための実施形態のシステム200のブロック図を例示する。システム200は、トポロジマネージャ202、VNFM 204、およびVIM 206を含む。トポロジマネージャ202は、顧客要求208に基づいてFGを生成するとともに、オーケストレータの機能を実行するように構成されたソフトウェアモジュールまたはエンティティであり得る。いくつかの実施形態では、トポロジマネージャ202は、入ってくる顧客要求をVNF-FGに変換してもよく、これは、本質的に、論理リンク（またはエッジ）によって相互接続される、サービス特有のVNF（または頂点）を含む論理トポロジ（またはグラフ）である。トポロジマネージャ202は、FGを生成するためにSDT技術を使用し得る。VNFカタログ210は、インスタンス化されることが可能である様々なVNFのデータベースを備えてもよく、FG内のVNFのインスタンス化においてトポロジマネージャ202によってアクセスされてもよい。
図3は、図2のシステム200において使用され得るNFV-MANOの実施形態の方法300のフローチャートを例示する。表されたように、トポロジマネージャは、顧客から、ネットワークサービスについての顧客要求を受信する（ステップ302）。顧客要求の受信に応答して、トポロジマネージャは、顧客要求に従ってVNF-FGを生成または決定する（ステップ304）。顧客要求は、VNF-FGを構築するために使用される、基本ネットワーク構成要素またはサービス要求のチェックリストを含み得る。例えば、顧客は、（例えば、テンプレートのリストから）ロング・ターム・エボリューション（Long Term Evolution (LTE)）ネットワークおよび追加のサービス特有のネットワーク機能を要求することができる。トポロジマネージャは、チェックリストの使用によってネットワークサービスを構築し、例えばネットワーク・サービス・カタログを使用して、構築されたネットワークサービスに従ってVNF-FGを生成し得る。一実施形態では、VNF-FGは、サービス特有ではないが、ネットワーク性能の評価および強化に関連する追加のVNFを含んでもよく、例えば、VNF-FGは、トラフィック解析またはQoEモニタのためのVNFを含んでもよい。これらの追加のVNFも、VNFカタログからアクセス可能であり得る。
そして、トポロジマネージャは、VNF-FG内のVNFのそれぞれについてNFVI-PoPを決定し得る（ステップ306）。NFVI-PoPは、ネットワーク機能がVNFとして配置されているまたは配置され得るネットワーク存在点である。例えば、トポロジマネージャは、転送グラフが埋め込まれ得る物理ネットワーク内のVNF-FG内のVNFに対応するNFVI-PoPを特定し得る。一実施形態では、VNFに関連付けられるNFVI-PoPは、例えば、VIMを介してアクセス可能なNFVI情報を使用して、VNFをサポートすることができる複数の利用可能なNFVI-PoPの実行可能性をチェックし、複数の利用可能なNFVI-PoPから実行可能なNFVI-PoPを選択することによって決定され得る。NFVI-PoPが決定され、そしてトポロジマネージャは、1つ以上のVNFMおよびVIMを使用して、決定されたNFVI-PoPでVNFをインスタンス化することができる（ステップ308）。一実施形態では、NFVI-PoPが決定された後、トポロジマネージャは、1つ以上のVNFMおよびVIMに、対応するVNFをインスタンス化するよう命令し得る。一実施形態では、VIMは、VNFのそれぞれについてコンテナ、例えば、ネットワークノードにおけるコンピューティングリソースを予約してもよく、VNFMは、コンテナでVNFをインスタンス化してもよい。いくつかの実施形態では、トポロジマネージャは、VNF-FGおよびNFVI-PoPを、順次的ではなく一緒に決定し得る。
イベント／命令（例えば、VNFスケール・イン／アウト）は、トポロジマネージャがVNFを新しいPoPに移動することを命令または要求するように、VIMまたはVNFMを促し得る。トポロジマネージャは、ステップ306〜308と同様の一連のステップを実行することによってVNFを新しいPoPに移動し得る。
図4は、NFV-MANOを実行するための別の実施形態のシステム400のブロック図を例示する。システム400は、SDT-FGエンティティ402、SDT-PoPエンティティ404、VNFM 406、およびVIM 408を含む。いくつかの実施形態では、SDT-FGエンティティ402およびSDT-PoPエンティティ404は、それぞれ、顧客要求410に基づいて転送グラフを生成する、および転送グラフ内のVNFに対するPoPを決定するためのソフトウェアモジュールまたはエンティティである。一実施形態では、SDT-FGエンティティ402は、顧客要求410に基づいて転送グラフを生成するSDT技術を使用し得る。また、SDT-PoPエンティティ404は、1つ以上のVNFM 406および1つ以上のVIM 408を使用して転送グラフ内のVNFのインスタンス化を命令するように構成され得る。いくつかの実施形態では、顧客要求410に対応するサービス要求は、SDT-FGエンティティ402によって、VNFおよび論理リンクを含む転送グラフに変換され得る。そして、結果として得られた転送グラフは、NS要求としてSDT-PoPエンティティ404に提供され得る。NFVIにおけるリソースの利用可能性に基づいて、VNFに対応するPoPは、VNFM 406およびVIM 408に、対応するPoPにおいてVNFをインスタンス化させるための命令を生成し得るSDT-PoPエンティティ404によって決定され得る。
図5は、図4のシステム400で使用され得るNFV-MANOの実施形態の方法500のメッセージフロー図を例示する。SDT-FGエンティティ502は、顧客506から、ネットワークサービスについての顧客要求を受信し（ステップ552）、顧客要求に従ってVNF-FGを生成または決定する（ステップ554）。一実施形態では、SDT-FGエンティティ502は、新しいネットワークサービスを構築し、新しいネットワークサービスおよびネットワーク・サービス・カタログを使用してVNF-FGを生成するために、顧客要求において提供される基本ネットワークサービスを使用し、または組み合わせ得る。SDT-FGエンティティ502は、ネットワークサービス（NS）要求を構築し、SDT-PoPエンティティ504に送信し得る（ステップ556）。NS要求は、生成されたVNF-FG、およびVNF-FGに対応するネットワークサービスを含み得る。NS要求は、SDT-FGエンティティ502によって構成され得る。SDT-PoPエンティティ504は、NS要求を受信すると、VNF-FGに示されているVNFに対するNFVI-PoPを決定し（ステップ558）、1つ以上のVNFMおよびVIMを使用してVNFをインスタンス化し得る（ステップ560）。
図5に表された実施形態では、FGおよびNFVI-PoPは、それぞれSDT-FGエンティティ502およびSDT-PoPエンティティ504によって順次的に決定される。さらに、FGおよびNFVI-PoPは、異なるエンティティによって決定され、提供されるが、これは、SDT-FGエンティティ502およびSDT-PoPエンティティ504が異なるベンダーによってサポートされ、維持管理され得るので有益であり得る。SDT-FGエンティティ502およびSDT-PoPエンティティ504のそれぞれは、互いと通信し得るように定義されたインターフェースを有し得る。VNFスケール・イン／アウト・トリガがVNFM 406またはVIM 408などのVNFMまたはVIMに送信される場合、このトリガのトリガメッセージは、SDT-PoPエンティティ504に転送されてもよく、SDT-PoPエンティティ504は、新しいNFVI-PoPを決定し、新しいPoPでVNFをインスタンス化するステップ558および560を繰り返してもよい。
図6は、NFV-MANOを実行するための別の実施形態のシステム600のブロック図を例示する。この例では、システム600は、SDT-FGエンティティ602、オーケストレータ604、VNFM 606、およびVIM 608を含む。SDT-FGエンティティ602は、顧客要求610に基づいてFGを生成するように構成される。この生成されたFGは、生成されたFGおよび顧客要求610に含まれるネットワークサービス情報を用いてNSカタログ614を更新するために使用されることが可能である。例えば、顧客要求610を受信すると、SDT-FGエンティティ602は、顧客要求のサービス要件をFGに変換し得る。FGは、オーケストレータ604に提供される。オーケストレータ604は、FG内のVNFに対するPoPを決定し、対応するPoPで、1つ以上のVNFM 606および1つ以上のVIM 608を使用した、VNFのインスタンス化を命令するように構成される。一実施形態では、SDT-FGエンティティ602は、生成されたFGを使用してNS要求を構築し、VNFのPoPの決定およびインスタンス化のためにオーケストレータ604にNS要求を送信し得る。この例では、システム600は、図1に表されたようなNFV-MANOシステム100に基づいて構築されてもよく、SDT-FGエンティティ602の出力、すなわちNS要求は、NFV-MANOシステム100の入力として使用される。
図7は、図6のシステム600において使用され得るNFV-MANOの実施形態の方法のシーケンス図700を例示する。SDT-FGエンティティ702は、顧客712から、ネットワークサービスについての顧客要求を受信する（ステップ752）。顧客要求の受信752に応答して、SDT-FG702は、顧客要求に対応するFGを決定し、または生成する（ステップ754）。一実施形態では、SDT-FGエンティティ702は、ネットワーク・サービス・テンプレート、および基本ネットワーク機能を含むチェックリストを使用してFGを生成し得る。そして、SDT-FGエンティティ702は、顧客要求情報および生成されたFGを含むNS要求を構築し、このNS要求をNSリポジトリまたはカタログに追加する（ステップ756）。一実施形態では、ネットワークサービスおよび対応するFGを含むNS要求が構築されてもよく、NSカタログにアーカイブされた後に再利用されてもよい。例えば、FGは、同様のネットワークサービスについての顧客要求が受信されたときに再利用され得る。
SDT-FGエンティティ702は、NS要求をオーケストレータ704に送信する（ステップ762）。NS要求を受信すると、オーケストレータ704は、図1に例示された方法を含む複数の異なる方法のいずれかを使用して、要求について動作する。例えば、NS要求に基づいて、オーケストレータ704は、FGに示されているVNFに対するNFVI-PoPを決定し（ステップ764）、VNFM 606およびVIM 608などの1つ以上のVNFMおよびVIMにVNFをインスタンス化するように命令し得る（ステップ766）ことができる。この技術分野の当業者は、ステップ762においてNS要求を送信することは、ステップ756においてNSリポジトリを修正することを待つ必要がないことを理解するであろう。これらのステップは、表された順序と逆の順序で起こることが可能であり、または同時に起こることが可能である。
いくつかの実施形態では、VNFスケール・イン／アウト・トリガがVNFMまたはVIMのいずれかに送信される場合、トリガメッセージは、オーケストレータ704に転送されてもよく、オーケストレータ704は、図7に例示されたようなステップ764および766を繰り返してもよい。代わりに、VNFMまたはVIMは、スケール・イン／アウトの必要性の表示を受信し、トリガを直接処理し得る。
図8は、NFV-MANOを実行するための別の実施形態のシステム800を例示する。システム800は、オーケストレータ802、SDT-FGエンティティ804、SDT-PoPエンティティ806、VNFM 808、およびVIM 810を含む。SDT-FGエンティティ804は、顧客要求812に基づいてFGを生成する。顧客要求812は、オーケストレータ802によって受信され、そしてSDT-FGエンティティ804に転送されることが可能である。SDT-FG 804は、オーケストレータ802から受信された顧客要求812に関連する情報に従ってFGを生成する。SDT-PoPエンティティ806は、FG内のVNFに対するPoPを決定する。オーケストレータ802は、1つ以上のVNFM 808および1つ以上のVIM 810を使用して、PoPでのFG内のVNFのインスタンス化を命令するように構成される。
図9は、図8に例示されたようなシステム800において使用され得るNFV-MANOの実施形態の方法900のシーケンス図を例示する。オーケストレータ902は、顧客912から、ネットワークサービスについての顧客要求を受信する（ステップ952）。顧客要求、または顧客要求に従って決定された情報は、SDT-FGエンティティ904に送信される（ステップ954）。SDT-FGエンティティ904は、受信された情報に従ってFGを生成する（ステップ956）。決定されたFGに基づいて、FGをインスタンス化するために要求されるPoPの決定についての要求が、SDT-PoPエンティティ906に送信される（ステップ958）。そしてSDT-PoPエンティティ906は、受信された要求に従ってVNFに対するPoPを決定し（ステップ960）、要求PoPコマンドに応答して、PoPの決定が完了したことを示す、PoP応答メッセージなどのメッセージをSDT-FGエンティティ904に送信する（ステップ962）。この技術分野の当業者は、ステップ958で送信される、PoPについての要求は、決定されたFGを含み得ることを理解するであろう。同様に、ステップ962のPoP応答メッセージは、FG内の各VNFについての選択されたPoPのリストを含み得る。SDT-FGエンティティ904は、PoP応答メッセージを受信したとき、FGの生成およびFG内のVNFに対するNFVI-PoPの決定を示す確認（ACK）メッセージをオーケストレータ902に送信し得る（ステップ964）。ACKメッセージを受信すると、オーケストレータ902は、1つ以上のVNFMおよびVIMを使用した、NFVI-PoPに基づく、FGに含まれるVNFのインスタンス化を命令することができる（ステップ966）。
いくつかの実施形態では、オーケストレータ902は、SDT-FGエンティティ904からのACKメッセージの受信に応答して、VNFをインスタンス化するための命令を発行し得る。インスタンス化するための命令は、VNFのPoP、例えばステップ960でSDT-PoP 906により特定されたPoPに関連するVNFMおよびVIMに送信され得る。代わりに、VNFをインスタンス化するための命令は、また、PoPが決定された後にSDT-PoPエンティティ906から直接出され得る。例えば、SDT-PoPエンティティ906は、PoPが決定された後にインスタンス化コマンドをVNFMに送信し得る。1つ以上のVNFが新しいPoPに移動され、または新しいPoPでインスタンス化されることを要求するVNFスケール・イン／アウト・トリガがVNFMまたはVIMのいずれかに送信される場合、トリガメッセージは、SDT-PoPエンティティ906に転送されてもよく、そしてステップ960〜966が繰り返されてもよい。例えば、トリガメッセージを受信すると、SDT-PoPエンティティ906は、要求された新しいPoPを決定し、PoP応答をSDT-FGエンティティ904に送信する。そしてSDT-FGエンティティ904は、確認メッセージをオーケストレータ902に送信し、オーケストレータ902は、新しいPoPでVNFをインスタンス化するための命令を送信する。
いくつかの実施形態では、本開示の実施形態におけるオーケストレータ、SDT-FGエンティティ、およびSDT-PoPエンティティは、同じサービスプロバイダまたは異なるサービスプロバイダによって実装され得る。他の実施形態では、オーケストレータ、SDT-FGエンティティ、およびSDT-PoPエンティティは、互いとやり取りするためのインターフェースを有する異なるエンティティとして実装され得る。これらのエンティティは、ソフトウェアによって動作可能にされてもよく、仮想化されたエンティティであってもよい。
図10は、単一のデータセンタ（DC）でVNFがインスタンス化された実施形態のNFV-MANOシステム1000の図を例示する。トポロジマネージャまたはオーケストレータ1002は、VIM 1004を通して全体のネットワークについてのリソースの利用可能性のビューを有する。トポロジマネージャ1002は、顧客要求に基づいてVNFのVNF-FG、すなわち論理トポロジを決定し、VNF-FG内のVNFに対するPoP、すなわちVNFに対する物理トポロジを決定する。この例では、VNF-FGは、一緒にリンクされた2つのVNF、すなわちVNF1およびVNF2を含み、2つのVNFは、同じNFVI-PoP 1010（この例では、NFVI-PoP 1010は単一のデータセンタである）に共同配置されている。VIM 1004は、2つのVNFに対する仮想化コンテナおよび物理リンクなどのリソースを割り当て、予約する。オーケストレータ1002から受信された命令について動作するVNFM 1006は、VNFをインスタンス化する。NFVI-PoP 1010、すなわちデータセンタにおいて、ソフトウェア定義ネットワークコントローラ（software defined network controller (SDN-C)）1008は、そのNFVI-PoP内の物理リンクを決定し、インスタンス化されるVNFを含むデータプレーンのための転送ルールを提供する。
図11は、複数のDCにわたりVNFがインスタンス化された別の実施形態NFV-MANOシステム1100の図を例示する。システム1100は、システム1100内のVNFリソースのオーケストレーションおよび管理の責任を負うトポロジマネージャ1102と、複数のVIM 1104であって、それぞれがそれぞれのドメイン内のリソースを予約し、割り当てるように構成された複数のVIM 1104と、複数のVNFM 1106であって、それぞれがそれぞれのドメイン内のVNFをインスタンス化するように構成された複数のVNFM 1106とを含む。また、システム1100は、複数のSDN-C 1108であって、それぞれがVIM 1104のドメイン内にある複数のSDN-C 1108を含む。SDN-C 1108のそれぞれは、対応する物理リンクを決定し、そのNFVI-PoP内の転送ルールを提供する。システム1100は、複数の広域ネットワーク・インフラストラクチャ・マネージャ（WIM）1110をさらに含み、これらのそれぞれは、特殊なVIMであり、NFVI-PoP 1122および1124間のリソースの抽象化ビューをトポロジマネージャ1102に提供する。WIM 1110の管理ドメイン内のSDN-C 1112は、物理リンクを決定し、NFVI-PoP 1122および1124間の転送ルールを提供する。VIM 1104またはWIM 1110のそれぞれは、その管理ドメイン内の接続サービスを提供し、リソースの抽象化をトポロジマネージャ1102に提供する。VIM 1104またはWIM 1110のそれぞれは、また、そのドメイン内のNFVIリソースリポジトリを維持管理する。図11に表されたように広域ネットワークを通過するエンドポイント（end point (EP)）1114からEP 1116への、ネットワークサービスに対応する顧客要求について、転送グラフは、NFVI-PoP 1122およびNFVI-PoP 1124にそれぞれ対応する2つのVNF、すなわちVNF1およびVNF2を含むように決定され得る。VNF1は、VNFM 1106によってNFVI-PoP 1122でインスタンス化されてもよく、VNF2は、別のVNFM 1106によってNFVI-PoP 1124でインスタンス化されてもよい。トポロジマネージャ1102がEP 1114をNFVI-PoP1 1122内のVNF1と接続するために使用されるリソースへの可視性（およびその制御）を有するように、第2のWIM 1110およびSDN-C 1112がトポロジマネージャ1102に利用可能であり得ることがこの技術分野の当業者によって理解されるであろう。これは、NFVI-PoP1 1122とNFVI-PoP2 1124との間で動作するWIM 1110とほとんど同じように動作する。別々のエンティティとして表されているが、2つのWIM 1110は、データセンタの外部に1組のみのWIMおよび対応するSDN-Cが存在するように2つのSDN-C 1112と共に組み合わされ得る。WIMおよび対応するSDN-Cの数は、動作上の決定である。

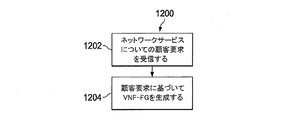

図12は、処理システムによって実行され得るNFV-MANOのための実施形態の方法1200のフローチャートを例示する。方法1200では、ステップ1202において、ネットワークサービスについての顧客要求が受信される。ステップ1204において、受信された顧客要求に従って、VNF-FGが生成される。VNF-FGは、複数のVNFを含むことができる。一実施形態では、VNF-FGは、ネットワーク性能の評価および強化に関連するVNFを含み得る。一実施形態では、方法1200はさらに、VNF-FG内の複数のVNFのそれぞれについてNFVI-PoPを決定し、NFVI-PoPでVIMおよびVNFMを使用して複数のVNFをインスタンス化し得る。別の実施形態では、方法1200は、生成されたVNF-FGを含むNS要求を構築し、このNS要求を送信してもよく、このNS要求に基づいて、複数のVNFに対するNFVI-PoPが決定されてもよい。構築されたNS要求は、NSカタログに追加され得る。別の実施形態では、方法1200は、複数のVNFに対するNFVI-PoPの決定について要求するコマンドを送信し、VNF-FG内の複数のVNFに対するNFVI-PoPの決定を示すコマンドに応答してメッセージを受信し得る。さらに別の実施形態では、方法1200はまた、顧客要求に応答して、VNF-FGの生成およびVNF-FG内の複数のVNFに対するNFVI-PoPの決定を示す確認メッセージを送信し得る。
図13は、ホストデバイスに設置され得る、ここに説明されるシステムおよび方法を実装するための実施形態の処理システム1300のブロック図を例示する。処理システム1300は、本開示の実施形態におけるオーケストレータ、SDT-FGエンティティ、およびSDT-PoPエンティティのうちのいずれか1つ以上の機能を実行するために使用され得る。表されたように、処理システム1300は、プロセッサ1304、メモリ1306、およびインターフェース1310〜1314を含み、これらは、図13に表されたように配置されてもよい（または配置されなくてもよい）。プロセッサ1304は、計算および／または他の処理関連タスクを実行するように適合されたいずれかの構成要素または構成要素の集合であってよく、メモリ1306は、プロセッサ1304による実行のためのプログラミングおよび／または命令を記憶するように適合されたいずれかの構成要素または構成要素の集合であってもよい。一実施形態では、メモリ1306は、非一時的なコンピュータ読み取り可能な媒体を含む。インターフェース1310、1312、1314は、処理システム1300が他のデバイス／構成要素および／またはユーザと通信することを可能にするいずれかの構成要素または複数の構成要素の集合であってもよい。例えば、インターフェース1310、1312、1314のうちの1つ以上は、プロセッサ1304からのデータ、制御、または管理のメッセージを、ホストデバイスおよび／またはリモートデバイスにインストールされたアプリケーションに伝達するように適合され得る。別の例として、インターフェース1310、1312、1314のうちの1つ以上は、ユーザまたはユーザデバイス（例えば、パーソナルコンピュータ（PC）など）が処理システム1300とやり取り／通信することを可能にするように適合され得る。処理システム1300は、長期記憶（例えば、不揮発性メモリなど）のような、図13には描かれていない追加の構成要素を含み得る。
いくつかの実施形態では、処理システム1300は、電気通信ネットワークにアクセスする、またはそうでなければ電気通信ネットワークの一部であるネットワークデバイスに含まれる。一例では、処理システム1300は、無線または有線電気通信ネットワーク内の、基地局、中継局、スケジューラ、コントローラ、ゲートウェイ、ルータ、アプリケーションサーバ、または電気通信ネットワーク内のいずれかの他のデバイスなどのネットワーク側デバイス内にある。他の実施形態では、処理システム1300は、無線または有線電気通信ネットワークにアクセスする、移動局、ユーザ機器（UE）、パーソナルコンピュータ（PC）、タブレット、ウェアラブル通信デバイス（例えば、スマートウォッチなど）、または電気通信ネットワークにアクセスするように適合されたいずれかの他のデバイスなどのユーザ側デバイス内にある。
いくつかの実施形態では、インターフェース1310、1312、1314のうちの1つ以上は、処理システム1300を、電気通信ネットワーク上でシグナリングを送信し、受信するように適合されたトランシーバに接続する。図14は、電気通信ネットワーク上でシグナリングを送信し、受信するように適合されたトランシーバ1400のブロック図を例示する。トランシーバ1400は、ホストデバイスに設置され得る。表されたように、トランシーバ1400は、ネットワーク側インターフェース1402、カプラ1404、送信器1406、受信器1408、信号プロセッサ1410、および1つ以上のデバイス側インターフェース1412を含む。ネットワーク側インターフェース1402は、無線または有線電気通信ネットワーク上でシグナリングを送信し、受信するように適合されたいずれかの構成要素または構成要素の集合を含み得る。カプラ1404は、ネットワーク側インターフェース1402上で双方向通信を容易にするように適合されたいずれかの構成要素または構成要素の集合を含み得る。送信器1406は、ベースバンド信号を、ネットワーク側インターフェース1402上での送信に適した変調された搬送波信号に変換するように適合されたいずれかの構成要素または構成要素の集合（例えば、アップコンバータ、電力増幅器など）を含み得る。受信器1408は、ネットワーク側インターフェース1402上で受信された搬送波信号をベースバンド信号に変換するように適合されたいずれかの構成要素または構成要素の集合（例えば、ダウンコンバータ、低雑音増幅器など）を含み得る。信号プロセッサ1410は、ベースバンド信号を、デバイス側インターフェース1412上の通信に適したデータ信号に、またはその逆に変換するように適合されたいずれかの構成要素または構成要素の集合を含み得る。デバイス側インターフェース1412は、信号プロセッサ1410とホストデバイス内の構成要素（例えば、処理システム1300、ローカル・エリア・ネットワーク（LAN）ポートなど）との間でデータ信号を伝達するように適合されたいずれかの構成要素または構成要素の集合を含み得る。
トランシーバ1400は、いずれかの種類の通信媒体上で信号を送信し、受信し得る。いくつかの実施形態では、トランシーバ1400は、無線媒体上で信号を送信し、受信する。例えば、トランシーバ1400は、セルラプロトコル（例えば、LTEなど）、無線ローカル・エリア・ネットワーク（WLAN）プロトコル（例えば、Wi-Fiなど）、またはいずれかの他の種類の無線プロトコル（例えば、ブルートゥース（登録商標）、近距離通信（NFC）など）のような無線電気通信プロトコルに従って通信するように適合された無線トランシーバであり得る。そのような実施形態では、ネットワーク側インターフェース1402は、1つ以上のアンテナ／放射素子を備える。例えば、ネットワーク側インターフェース1402は、単一のアンテナ、複数の別々のアンテナ、またはマルチレイヤ通信のために構成されたマルチアンテナアレイ、例えば、単入力多出力（single input multiple output (SIMO)）、多入力単出力（multiple input single output (MISO)）、多入力多出力（multiple input multiple output (MIMO)）などを含み得る。他の実施形態では、トランシーバ1400は、有線媒体、例えば、ツイストペアケーブル、同軸ケーブル、光ファイバなどの上でシグナリングを送信し、受信する。特定の処理システムおよび／またはトランシーバは、表された構成要素のすべてを利用してもよく、または構成要素のサブセットのみを利用してもよく、統合レベルは、デバイスごとに変わり得る。
説明が詳細に記載されたが、添付の請求項によって規定されるような、この開示の思想および範囲から逸脱することなく、様々な変更、置換、および修正が行われることが可能であることが理解されるべきである。さらに、現在存在し、または後に開発されるプロセス、機械、製造品、物の組成、手段、方法、またはステップが、ここに説明された対応する実施形態と実質的に同じ機能を実行し、または実質的に同じ結果を達成し得ることを、この技術分野の当業者はこの開示から容易に理解するので、開示の範囲は、ここに説明された特定の実施形態に限定されることは意図されない。したがって、添付の請求項は、そのようなプロセス、機械、製造品、物の組成、手段、方法、またはステップをその範囲内に含むことが意図される。
100、200、400、600、800、1000、1100 システム
102、604、802、902 オーケストレータ
104、204、406、606、808、1006、1106 仮想ネットワーク機能マネージャ
106、206、408、608、810、1004、1104 仮想インフラストラクチャ・マネージャ
108 ネットワーク要求
110、614 NSカタログ
202、1002、1102 トポロジマネージャ
208、410、610、812 顧客要求
210 VNFカタログ
300、500、900、1200 方法
302、304、306、308、552、554、556、558、560、752、754、756、762、764、766、952、954、956、958、960、962、964、966、1202、1204 ステップ
402、502、602、702、804、904 SDT-FGエンティティ
404、504、704、806、906 SDT-PoPエンティティ
506、712、912 顧客
700 シーケンス図
1008、1108、1112 ソフトウェア定義ネットワークコントローラ
1010 NFVI-PoP
1110 広域ネットワーク・インフラストラクチャ・マネージャ
1114 エンドポイント1
1116 エンドポイント2
1122 NFVI-PoP1
1124 NFVI-PoP2
1300 処理システム
1304 プロセッサ
1306 メモリ
1310、1312、1314 インターフェース
1400 トランシーバ
1402 ネットワーク側インターフェース
1404 カプラ
1406 送信器
1408 受信器
1410 信号プロセッサ
1412 デバイス側インターフェース

Claims (18)

  1. ネットワーク機能仮想化の管理およびオーケストレーション（NFV-MANO）のための方法であって、
    処理システムによって、ネットワークサービスについての顧客要求を受信するステップであって、前記顧客要求は、ネットワーク構成要素またはネットワークサービス要求のチェックリストを含む、ステップと、
    前記処理システムによって、前記顧客要求に含まれるチェックリストを使用してネットワークサービス（NS）を構築するステップと、
    ネットワークサービス（NS）カタログを使用して、前記構築されたNSに従って、複数の仮想化ネットワーク機能（VNF）および前記複数のVNFのうちの2つを接続するリンクを含む仮想化ネットワーク機能転送グラフ（VNF-FG）を生成するステップと
    を含む方法。
  2. 前記VNF-FG内の前記複数のVNFのそれぞれについてNFVインフラストラクチャ存在点（NFVI-PoP）を決定するステップ
    をさらに含む、請求項1に記載の方法。
  3. 前記処理システムによって、仮想インフラストラクチャ・マネージャ（VIM）および仮想ネットワーク機能マネージャ（VNFM）を使用して前記複数のVNFをインスタンス化するための命令を送信するステップ
    をさらに含む、請求項1または2に記載の方法。
  4. 前記処理システムによって、前記生成されたVNF-FGおよび前記構築されたネットワークサービスを含むネットワークサービス（NS）要求を構築するステップと、
    前記処理システムによって、前記VNF-FG内の前記複数のVNFのそれぞれに対するNFVI-PoPを決定するために、前記ネットワークサービス要求を送信するステップと
    をさらに含む、請求項1に記載の方法。
  5. 前記構築されたNS要求を前記NSカタログに追加するステップをさらに含む、請求項4に記載の方法。
  6. 前記処理システムによって、前記VNF-FG内の前記複数のVNFに対するNFVI-PoPの決定を要求するコマンドを送信するステップ
    をさらに含む、請求項1に記載の方法。
  7. 前記コマンドに応答して、前記VNF-FG内の前記複数のVNFに対する前記NFVI-PoPの決定を示すメッセージを受信するステップ
    をさらに含む、請求項6に記載の方法。
  8. 前記顧客要求に応答して、前記VNF-FGの生成および前記VNF-FG内の前記複数のVNFに対するNFVI-PoPの決定を示す確認メッセージを送信するステップ
    をさらに含む、請求項7に記載の方法。
  9. 前記VNF-FGが、ネットワーク性能の評価および強化に関連するVNFを含む、請求項1から8のいずれか一項に記載の方法。
  10. 装置であって、
    プロセッサと、
    前記プロセッサによる実行のためのプログラミングを記憶する非一時的なコンピュータ読み取り可能な記憶媒体とを含み、前記プログラミングが、
    ネットワークサービスについての顧客要求を受信するための命令であって、前記顧客要求は、ネットワーク構成要素またはネットワークサービス要求のチェックリストを含む、命令と、
    前記顧客要求に含まれるチェックリストを使用してネットワークサービス（NS）を構築するための命令と、
    ネットワークサービス（NS）カタログを使用して、前記構築されたNSに従って、複数の仮想化ネットワーク機能（VNF）および前記複数のVNFのうちの2つを接続するリンクを含む仮想化ネットワーク機能転送グラフ（VNF-FG）を生成するための命令と
    を含む、装置。
  11. 前記プログラミングが、
    前記VNF-FG内の前記複数のVNFのそれぞれについてNFVインフラストラクチャ存在点（NFVI-PoP）を決定する
    ためのさらなる命令を含む、請求項10に記載の装置。
  12. 前記プログラミングが、
    仮想インフラストラクチャ・マネージャ（VIM）および仮想ネットワーク機能マネージャ（VNFM）を使用して前記複数のVNFをインスタンス化するための命令を送信する
    ためのさらなる命令を含む、請求項10または11に記載の装置。
  13. 前記プログラミングが、
    前記生成されたVNF-FGおよび前記構築されたネットワークサービスを含むネットワークサービス（NS）要求を構築し、
    前記VNF-FG内の前記複数のVNFのそれぞれに対するNFVI-PoPの決定のために、前記構築されたNS要求を送信する
    ためのさらなる命令を含む、請求項10に記載の装置。
  14. 前記プログラミングが、前記NS要求を前記NSカタログに追加するためのさらなる命令を含む、請求項13に記載の装置。
  15. 前記プログラミングが、
    前記VNF-FG内の前記複数のVNFに対するNFVI-PoPの決定を要求するコマンドを送信する
    ためのさらなる命令を含む、請求項10に記載の装置。
  16. 前記プログラミングが、
    前記コマンドに応答して、前記VNF-FG内の前記複数のVNFに対する前記NFVI-PoPの決定を示すメッセージを受信するためのさらなる命令を含む、請求項15に記載の装置。
  17. 前記プログラミングが、
    前記顧客要求に応答して、前記VNF-FGの生成および前記VNF-FG内の前記複数のVNFに対するNFVI-PoPの決定を示す確認メッセージを送信する
    ためのさらなる命令を含む、請求項16に記載の装置。
  18. 請求項1から9のいずれか一項に記載の方法を実行するために処理システムによって実行可能な命令を含む、コンピュータプログラム。
JP2017538393A 2015-01-20 2016-01-20 Ｎｆｖの管理およびオーケストレーションのための方法および装置 Expired - Fee Related JP6552130B2 (ja)

Applications Claiming Priority (7)

Application Number Priority Date Filing Date Title
US201562105486P 2015-01-20 2015-01-20
US62/105,486 2015-01-20
US201562119620P 2015-02-23 2015-02-23
US62/119,620 2015-02-23
US15/001,745 2016-01-20
US15/001,745 US10447547B2 (en) 2015-01-20 2016-01-20 Method and apparatus for NFV management and orchestration
PCT/US2016/014146 WO2016118636A1 (en) 2015-01-20 2016-01-20 Method and apparatus for nfv management and orchestration

Publications (2)

Publication Number Publication Date
JP2018503319A JP2018503319A (ja) 2018-02-01
JP6552130B2 true JP6552130B2 (ja) 2019-07-31

Family

ID=56408632

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2017538393A Expired - Fee Related JP6552130B2 (ja) 2015-01-20 2016-01-20 Ｎｆｖの管理およびオーケストレーションのための方法および装置

Country Status (10)

Country Link
US (1) US10447547B2 (ja)
EP (1) EP3241318B1 (ja)
JP (1) JP6552130B2 (ja)
KR (2) KR102178225B1 (ja)
CN (1) CN107113232B (ja)
AU (1) AU2016209319B2 (ja)
BR (1) BR112017015480A2 (ja)
CA (1) CA2974501C (ja)
SG (1) SG11201705956WA (ja)
WO (1) WO2016118636A1 (ja)

Families Citing this family (60)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9578664B1 (en) 2013-02-07 2017-02-21 Sprint Communications Company L.P. Trusted signaling in 3GPP interfaces in a network function virtualization wireless communication system
WO2015143610A1 (zh) * 2014-03-24 2015-10-01 华为技术有限公司 一种nfv系统的业务实现方法及通信单元
FR3030966A1 (fr) * 2014-12-23 2016-06-24 Orange Systeme de generation d'une fonction reseau virtualisee
KR102178225B1 (ko) 2015-01-20 2020-11-12 후아웨이 테크놀러지 컴퍼니 리미티드 Ｎｆｖ 관리 및 편성을 위한 방법 및 장치
WO2016118646A1 (en) 2015-01-20 2016-07-28 Huawei Technologies Co., Ltd Systems and methods for sdt to interwork with nfv and sdn
US9560078B2 (en) * 2015-02-04 2017-01-31 Intel Corporation Technologies for scalable security architecture of virtualized networks
US9686240B1 (en) 2015-07-07 2017-06-20 Sprint Communications Company L.P. IPv6 to IPv4 data packet migration in a trusted security zone
CN107005427A (zh) * 2015-08-31 2017-08-01 华为技术有限公司 一种资源管理方法及装置
US9749294B1 (en) 2015-09-08 2017-08-29 Sprint Communications Company L.P. System and method of establishing trusted operability between networks in a network functions virtualization environment
JP6511585B2 (ja) * 2015-09-29 2019-05-15 華為技術有限公司Ｈｕａｗｅｉ Ｔｅｃｈｎｏｌｏｇｉｅｓ Ｃｏ．，Ｌｔｄ． ネットワーク機能仮想化リソース処理方法および仮想化されたネットワーク機能マネージャ
US10542115B1 (en) 2015-10-01 2020-01-21 Sprint Communications Company L.P. Securing communications in a network function virtualization (NFV) core network
US9811686B1 (en) 2015-10-09 2017-11-07 Sprint Communications Company L.P. Support systems interactions with virtual network functions in a trusted security zone
US9781016B1 (en) 2015-11-02 2017-10-03 Sprint Communications Company L.P. Dynamic addition of network function services
US10728054B2 (en) 2015-11-04 2020-07-28 Futurewei Technologies, Inc. System and method for VNF termination management
JP6467360B2 (ja) * 2016-02-09 2019-02-13 日本電信電話株式会社 ネットワーク構成レコメンド装置、ネットワーク構成レコメンド方法およびプログラム
US10855541B2 (en) * 2016-03-29 2020-12-01 Nokia Solutions And Networks Oy Methods and apparatuses for moving virtualized network function instances between network service instances
US10686651B2 (en) * 2016-06-20 2020-06-16 Apple Inc. End-to-end techniques to create PM (performance measurement) thresholds at NFV (network function virtualization) infrastructure
US11316758B2 (en) 2016-08-18 2022-04-26 Telefonaktiebolaget Lm Ericsson (Publ) Network service design and deployment process for NFV systems
US10880176B2 (en) 2016-09-09 2020-12-29 Huawei Technologies Co., Ltd. Method and apparatus for network slicing
CN107819598A (zh) * 2016-09-13 2018-03-20 中兴通讯股份有限公司 一种管理网络功能节点的方法及装置
US10250498B1 (en) 2016-10-03 2019-04-02 Sprint Communications Company L.P. Session aggregator brokering of data stream communication
US10164914B2 (en) * 2016-11-16 2018-12-25 Sprint Communications Company L.P. Network function virtualization (NFV) software-defined network (SDN) network-to-network interfaces (NNIs)
KR102588689B1 (ko) * 2016-11-28 2023-10-12 한국전자통신연구원 가상화 네트워크 기능 스케일링-아웃을 위한 방법, 이를 위한 가상화 네트워크 기능 관리자, 및 이를 이용한 네트워크 기능 가상화 시스템
US10764394B2 (en) 2016-11-30 2020-09-01 At&T Intellectual Property I, L.P. Resource based framework to support service programmability for a 5G or other next generation mobile core network
WO2018118051A1 (en) * 2016-12-21 2018-06-28 Intel Corporation Dynamic functional partioning for wifi protected access 2 (wpa2) pass-through virtual network function (vnf)
WO2018118050A1 (en) * 2016-12-21 2018-06-28 Intel Corporation Community wifi access point (ap) virtual network function (vnf) with wifi protected access 2 (wpa2) pass-through
CN108243110B (zh) 2016-12-26 2021-09-14 华为技术有限公司 一种资源调整方法、装置和系统
MX2019008427A (es) * 2017-01-13 2019-09-19 Ericsson Telefon Ab L M Creacion masiva de funciones administradas en una red que incluye funcion de red virtualizada.
EP3358887B1 (en) 2017-02-06 2020-02-05 Industrial Technology Research Institute User equipment registration method for network slice selection and network controller and network communication system using the same
US20180241635A1 (en) * 2017-02-21 2018-08-23 Huawei Technologies Co., Ltd. Method for enabling automation of management and orchestration of network slices
US20180302343A1 (en) * 2017-04-14 2018-10-18 Argela Yazilim ve Bilisim Teknolojileri San. ve Tic. A.S. System and method for convergence of software defined network (sdn) and network function virtualization (nfv)
US11405798B2 (en) * 2017-04-25 2022-08-02 Apple Inc. Management of gNB in network functions virtualization framework
US11051183B2 (en) * 2017-05-10 2021-06-29 Huawei Technologies Co., Ltd. Service provision steps using slices and associated definitions
WO2018213991A1 (zh) 2017-05-22 2018-11-29 华为技术有限公司 网络切片创建的方法、装置以及通信系统
US10348638B2 (en) 2017-05-30 2019-07-09 At&T Intellectual Property I, L.P. Creating cross-service chains of virtual network functions in a wide area network
US11403128B2 (en) 2017-06-09 2022-08-02 Telefonaktiebolaget Lm Ericsson (Publ) Method for coordinating infrastructure upgrade with hosted applications/virtual network functions (VNFs)
WO2019012485A1 (en) * 2017-07-14 2019-01-17 Telefonaktiebolaget Lm Ericsson (Publ) METHOD FOR PLACING VNF MANAGERS IN LARGE-SCALE AND DISTRIBUTED NFV SYSTEMS
CN109391982B (zh) * 2017-08-10 2022-06-07 中国移动通信有限公司研究院 信息包生成方法及编排管理方法、网元及存储介质
CN109391499A (zh) * 2017-08-11 2019-02-26 中国电信股份有限公司 用于加载虚拟网络功能的装置及方法
US10348488B1 (en) 2017-08-25 2019-07-09 Sprint Communications Company L.P. Tiered distributed ledger technology (DLT) in a network function virtualization (NFV) core network
US11128705B2 (en) * 2017-09-15 2021-09-21 Nec Corporation Application function management using NFV MANO system framework
FR3071948A1 (fr) * 2017-09-29 2019-04-05 Orange Procede et dispositif de traitement d'une requete d'instanciation d'un service reseau.
KR101976958B1 (ko) * 2017-12-15 2019-05-09 연세대학교 산학협력단 종단간 네트워크 서비스의 품질 보장을 위한 응답 시간 기반 그래프 선택 관리 방법
CN110018877B (zh) * 2018-01-08 2021-09-28 普天信息技术有限公司 按照亲和性原则快速实例化vnf的方法及装置
US10965522B2 (en) * 2018-03-12 2021-03-30 Apple Inc. Management services for 5G networks and network functions
CN108737261B (zh) * 2018-05-10 2020-03-17 电子科技大学 一种两阶段的虚拟网络功能转发图设计方法
CN112166579B (zh) * 2018-06-01 2022-02-25 华为技术有限公司 提供虚拟化网络功能的多服务器架构集群
EP3830694A1 (en) * 2018-07-30 2021-06-09 Telefonaktiebolaget LM Ericsson (publ) Machine learning method for adaptive virtual network functions placement and readjustment
EP3609128A1 (en) * 2018-08-07 2020-02-12 Siemens Aktiengesellschaft Communication system, provider node, communication node and method for providing a virtual network function to a customer node
WO2020031158A1 (en) * 2018-08-10 2020-02-13 Nokia Technologies Oy Method and apparatus for providing service path vectors in service based architecture of communication network
US11431562B2 (en) * 2018-12-07 2022-08-30 Nokia Solutions And Networks Oy Method and apparatus for mapping network slices onto network infrastructures with SLA guarantee
CN111385114B (zh) 2018-12-28 2022-04-26 华为技术有限公司 Vnf服务实例化方法及装置
CN111082960B9 (zh) * 2019-04-15 2023-01-24 中兴通讯股份有限公司 数据的处理方法及装置
CN111966444A (zh) * 2019-05-20 2020-11-20 中兴通讯股份有限公司 实现虚拟化网络功能vnf管理的系统及方法
US10958539B1 (en) * 2019-12-02 2021-03-23 Cisco Technology, Inc. Network function virtualization compute element image upgrade
EP3860048A1 (en) * 2020-01-31 2021-08-04 InterDigital CE Patent Holdings Method for instantiating a network service and corresponding apparatus
US11304115B2 (en) * 2020-03-18 2022-04-12 Equinix, Inc. Network defined edge routing for an application workload
US11985534B2 (en) * 2020-03-18 2024-05-14 Equinix, Inc. Application workload routing and interworking for network defined edge routing
US11847205B1 (en) 2020-10-26 2023-12-19 T-Mobile Innovations Llc Trusted 5G network function virtualization of virtual network function elements embedded on a system-on-chip
TWI789014B (zh) 2021-09-15 2023-01-01 中華電信股份有限公司 管理虛擬網元和多存取邊緣運算拓撲的系統和方法

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7853643B1 (en) * 2001-11-21 2010-12-14 Blue Titan Software, Inc. Web services-based computing resource lifecycle management
US7843906B1 (en) * 2004-02-13 2010-11-30 Habanero Holdings, Inc. Storage gateway initiator for fabric-backplane enterprise servers
EP2350829B1 (en) 2008-10-22 2019-04-10 6fusion USA Inc. Method and system for determining computer resource usage in utility computing
EP2831733B1 (en) * 2012-03-29 2017-07-05 Telefonaktiebolaget LM Ericsson (publ) Implementing epc in a cloud computer with openflow data plane
CN103379010B (zh) * 2012-04-20 2018-09-21 中兴通讯股份有限公司 一种虚拟网络实现方法及系统
CN103428025A (zh) 2012-05-25 2013-12-04 中兴通讯股份有限公司 一种管理虚拟网络服务的方法、装置和系统
US8817625B1 (en) 2013-09-13 2014-08-26 Telefonaktiebolaget L M Ericsson (Publ) Service placement for inline services chaining with multiple instances
EP2936754B1 (en) * 2013-01-11 2020-12-02 Huawei Technologies Co., Ltd. Network function virtualization for a network device
US10291515B2 (en) 2013-04-10 2019-05-14 Huawei Technologies Co., Ltd. System and method for a control plane reference model framework
US10333779B2 (en) 2013-04-10 2019-06-25 Huawei Technologies Co., Ltd. System and method for providing a software defined protocol stack
US10034222B2 (en) * 2013-06-06 2018-07-24 Huawei Technologies Co., Ltd. System and method for mapping a service-level topology to a service-specific data plane logical topology
US9325636B2 (en) * 2013-06-14 2016-04-26 Cisco Technology, Inc. Scaling interconnected IP fabric data centers
US9736041B2 (en) 2013-08-13 2017-08-15 Nec Corporation Transparent software-defined network management
WO2015031512A1 (en) * 2013-08-27 2015-03-05 Huawei Technologies Co., Ltd. System and method for mobile network function virtualization
US9288143B2 (en) 2013-10-14 2016-03-15 Hewlett Packard Enterprise Development Lp Data flow path determination
US9755901B2 (en) 2014-01-21 2017-09-05 Huawei Technologies Co., Ltd. System and method for a software defined protocol network node
EP2911347B1 (en) 2014-02-24 2019-02-13 Hewlett-Packard Enterprise Development LP Providing policy information
US10664297B2 (en) * 2014-02-24 2020-05-26 Hewlett Packard Enterprise Development Lp Activating pre-created VNFCs when a monitored performance level of a VNF exceeds a maximum value attainable by the combined VNFCs that form a VNF
US9948493B2 (en) * 2014-04-03 2018-04-17 Centurylink Intellectual Property Llc Network functions virtualization interconnection gateway
US9838253B2 (en) 2014-04-10 2017-12-05 Fujitsu Limited Object-oriented network virtualization
US9594649B2 (en) * 2014-10-13 2017-03-14 At&T Intellectual Property I, L.P. Network virtualization policy management system
CN105591784A (zh) * 2014-10-24 2016-05-18 中兴通讯股份有限公司 告警处理方法及装置
EP3227779A1 (en) * 2014-12-04 2017-10-11 Nokia Solutions And Networks Management International GmbH Steering of virtualized resources
US9882815B2 (en) * 2014-12-22 2018-01-30 Telefonaktiebolaget Lm Ericsson (Publ) Adaptive load balancing in packet processing
KR102178225B1 (ko) 2015-01-20 2020-11-12 후아웨이 테크놀러지 컴퍼니 리미티드 Ｎｆｖ 관리 및 편성을 위한 방법 및 장치

Also Published As

Publication number Publication date
EP3241318A4 (en) 2017-11-08
EP3241318A1 (en) 2017-11-08
AU2016209319A1 (en) 2017-08-24
CA2974501C (en) 2019-09-10
US10447547B2 (en) 2019-10-15
EP3241318B1 (en) 2023-05-31
CN107113232B (zh) 2020-09-25
WO2016118636A1 (en) 2016-07-28
US20160212016A1 (en) 2016-07-21
JP2018503319A (ja) 2018-02-01
CA2974501A1 (en) 2016-07-28
CN107113232A (zh) 2017-08-29
KR102178225B1 (ko) 2020-11-12
BR112017015480A2 (pt) 2018-01-30
KR20190079718A (ko) 2019-07-05
AU2016209319B2 (en) 2019-01-17
SG11201705956WA (en) 2017-08-30
KR20170105597A (ko) 2017-09-19

Similar Documents

Publication Publication Date Title
JP6552130B2 (ja) Ｎｆｖの管理およびオーケストレーションのための方法および装置
US10958525B2 (en) Network slice management method and apparatus
EP3295630B1 (en) System and methods for virtual infrastructure management between operator networks
CN107637111B (zh) 用于提供和分配频谱资源的系统和方法
Debbabi et al. An overview of interslice and intraslice resource allocation in B5G telecommunication networks
CN111200878B (zh) 信息传输方法及其装置
CN107005480B (zh) 用于sdt与nfv和sdn相互配合的系统和方法
CN113079541A (zh) 一种报告信息的发送方法、装置及系统
WO2023141985A1 (zh) 通信方法和装置
KR102123750B1 (ko) 네트워크 서비스 요청
WO2023032102A1 (ja) 性能指標値算出システム及び性能指標値算出方法
WO2023032101A1 (ja) 性能指標値算出システム及び性能指標値算出方法
WO2024184686A1 (en) Managing resource usage in a radio access network
WO2025242048A1 (zh) 通信方法及通信装置
CN120935585A (zh) 信息传输方法及通信装置
di Pietro et al. Deliverable 3.3 Initial integration report of 5G NPN lab implementation

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170824

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20170824

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20180815

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20181001

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20181225

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20190610

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20190701

R150 Certificate of patent or registration of utility model

Ref document number: 6552130

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

LAPS Cancellation because of no payment of annual fees
