Description

この発明は磁気特性評価装置および磁気特性測定用試料片、詳しくは簡易型任意応力磁気特性評価システムに関する。特に、各種磁性材料についての応力を考慮した二次元磁気特性を測定可能とする磁気特性評価装置および測定に使用される試料片に関する。

電気機器に用いられる電磁鋼板は応力に対して敏感であり、圧縮応力を加えると磁気特性は劣化し、引張応力を加えるとそれは向上する。電磁鋼板にあって応力と磁気特性との関係を評価することは重要である。すなわち、磁性材料を電気機器等に加工して使用する場合、その製造過程で切断、かしめ、据付等により応力が印加され、残留応力やひずみの影響によって磁性材料の磁気特性が変化してしまう。そのため、応力を考慮した二次元磁気特性の測定技術が要求されている。
従来、二軸応力磁気特性評価システムとしては、非特許文献１である「二軸引張応力下におけるベクトル磁気特性測定システムの応力印加機構の検討」電学論Ａ１３０巻４号ｐｐ４０３〜４０８に記載されたものが知られていた。
このものは、十字形に切り出した無方向性電磁鋼板を測定試料片としてその中央部に三軸ひずみゲージを貼り付け、直交する２軸方向から応力をこの試料片に印加したとき、その各方向のひずみ値から応力を求め、応力と磁気特性との関係を求めるものである。
詳しくは、十字形試料片に三軸ひずみゲージを貼り、その上からＢコイルを巻き、十字形試料片を上下の試料ホルダで挟み込む。下側の試料ホルダにＨコイルを設置する。試料ホルダに励磁コイルをはめ込み、これを下側の励磁ヨークと測定装置の土台に設置し、チャックで十字形試料片を固定した。
磁気特性の測定には、Ｄ／Ａコンバータによって励磁波形を作成し、電力増幅器を介して試料が励磁される。ＢコイルとＨコイルとから得られた誘起電圧をＤ／Ａコンバータによって取り込み、磁束密度波形が正弦波となるように制御した。

「二軸引張応力下におけるベクトル磁気特性測定システムの応力印加機構の検討」電学論Ａ１３０巻４号ｐｐ４０３〜４０８２０１０年

しかしながら、このような従来技術にあっては、測定試料片に対して平面内で直交する２軸方向から応力を印加して磁気特性を評価するものであったため、平面内での圧縮応力・引張応力の印加に留まり、せん断方向の応力を同時に印加することができず、より実機状態に即した磁気特性の評価ができないという課題を有していた。

そこで、発明者は、鋭意研究の結果、測定試料片に対して少なくとも異なる３軸方向から応力を印加することにより、各種磁性材料についての平面内での圧縮応力・引張応力と同時にせん断応力を印加した状態での磁気特性が測定可能となることを知見してこの発明を完成させた。

この発明は、実機に即した応力印加状態での磁気特性を評価可能とした磁気特性評価装置を提供することを目的としている。
この発明は、同じく実機に即した応力印加状態での磁気特性を評価可能とした磁気特性測定用試料片を提供することを目的としている。

請求項１に記載の発明は、磁性材料の薄板からなる試料片に対して、平面視してその試料片の中央部領域で交差する少なくとも３軸方向からの応力を印加可能な応力印加手段と、この応力印加手段により上記軸方向への応力が印加された状態での上記試料片に対してその磁気特性を測定する磁気特性測定手段とを備えた磁気特性評価装置である。
応力印加手段としては、試料片についてその軸方向について外力を付加可能なあらゆる手段を適用することができる。例えば試料片の端部をクランプし、この試料片の端部全断面に対して引張・圧縮方向に均一な荷重を印加することができるアクチュエータなどで構成することもできる。なお、加える軸方向の応力としては少なくとも異なる３軸方向とし、例えば４軸でもよい。
磁気特性測定手段は、平面内で直交する２方向から励磁する励磁器を含み、公知のＢコイル、Ｈコイルを備えるものとする。

請求項１に記載の発明によれば、試料片に対して平面内での圧縮・引張応力とともにせん断応力を同時に印加した状態における磁気特性を測定することができる。
例えば試料片である電磁鋼板について応力印加状態での磁束密度、磁界強度を測定することができ、電磁鋼板の損失を正確に評価することができる。
ここで、平面内で少なくとも３軸方向から外力を試料片に対して印加することで、この試料片の中央部領域において平面内での２次元的な応力（引張・圧縮応力）の印加と同時に、この試料片の中央部領域にあってせん断応力をも印加することができる理由は、以下の通りである。
図１６に各応力成分と応力軸に印加した応力成分との関係を示す。各軸に印加する応力と、ｘ成分及びｙ成分の応力σ_x，σ_y，とせん断応力σ_xyとの関係は次式で与えられる。

ここで、σ_α，σ_β，σ_γは各軸に印加する応力、α，β，γは応力の印加角度である。上式によれば、３軸方向から応力を同時に印加することによって、ｘ及びｙ成分の応力だけでなく、せん断応力を制御することができる。

請求項２に記載の発明は、一定厚さの磁性材料の薄板からなり、平面視して少なくとも３軸方向に軸線を有しこの各軸線方向の各両端部がこの中央部から放射方向に延出した形状を有し、この中央部には磁気特性測定用のコイルの挿通孔が形成され、上記各軸線がこの中央部で交差する試料片に対して、上記各両端部をそれぞれチャックする少なくとも６個のチャックと、この試料片にあって上記各軸線方向への応力をそれぞれ印加する応力印加手段と、この応力印加手段により１または複数の上記軸線方向に応力が印加された上記試料片に対して磁気特性を測定する磁気特性測定手段とを備えた磁気特性評価装置である。
試料片は、平面視してその中央部で、その軸線同士が等角度をなして交差する形状、全体として６つのアーム（アームは軸線方向において同一断面を有する）が中央部より６０度間隔で延出した形状として形成することができる。また、４軸方向に軸線を有する形状では、８本のアームが４５度間隔で放射方向に延出した形状とすることができる。

請求項２に記載の発明によれば、試料片に対して少なくとも３つの軸方向から応力を印加することにより、平面的な圧縮・引張応力のみならず、せん断方向の応力を同時的に印加することができる。そして、この印加状態での磁気特性の測定・評価をおこなうことができる。磁気特性測定手段は、平面内での交差する２方向から励磁するとともに、その磁束密度、磁界強度を測定することができるものとする。

請求項３に記載の発明は、一定厚さの磁性材料の薄板からなり、平面視して少なくとも３軸方向に軸線を有しこの各軸線方向の各両端部がこの中央部から放射方向に延出した形状を有し、この中央部には磁性測定用のコイルの挿通孔が形成され、上記各軸線がこの中央部で交差する磁気特性測定用試料片である。
換言すると、この磁気特性測定用試料片は、一定厚さの磁性材料の薄板からなり、平面視したとき以下の形状を有している。すなわち、この面内で同一厚さの試料片の平面形状は、少なくとも３枚の短冊状板片についてその各中央部が重ね合わせるように交差させた結果、これら短冊状板片の各両端部（長手方向両端部）がその中央部（交差部）から放射方向に延び出た形状である。中央部から放射方向（すなわち、対角線方向位置）に複数のアーム状（足状）部分が延出した形状である。
各短冊状板片としては、所定長さ、所定幅の矩形の板片で各板片が同一寸法・同一形状とすることができる。
なお、これら短冊状板片の各両端部がこの中央部から放射方向に延出した形状とは、例えば２枚の短冊片を使用したときの十文字形状に対してさらに１枚の短冊片を付加した雪の結晶軸を示す形状や、２枚の短冊片を付加して合計４枚の短冊片を交差させた形状とすることを意味する。
さらに、付言すると、一枚の磁性材料製の薄板であり試料片は、この薄板を打ち抜き、切り出しなどの加工により製作される。その際磁気特性の測定領域である薄板中央部は例えば円形、正六角形、正八角形などとし、この円の中心、六角形の中心などで軸線が交わるようにアーム状の端部を半径方向に延出させることもできる。

請求項４に記載の発明は、上記各軸線が等角度で１点で交差する請求項３に記載の磁気特性測定用試料片である。
例えば十文字形状ではなく、雪の結晶軸方向を示すように６放射方向に各アーム片が延出した形状や、８放射方向にアーム片が突出した形状の試料片が想定することができる。

請求項１〜４に記載の発明によれば、各種磁性材料について、残留応力やひずみの影響によって変化する磁気特性を評価することが可能になる。また、測定試料片に対してその磁気損失を低減することができる最適な応力条件を算出することが可能となる。さらに、最適な応力を印加した素材を組み立てることにより、例えば低損失な電気機器を開発することが可能となる。

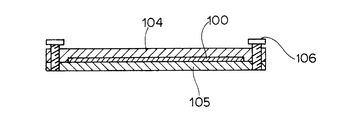

この発明の実施例１に係る磁気特性評価装置における試料片を模式的に示す平面図である。この発明の実施例１に係る磁気特性評価装置におけるケースと試料片との配置を模式的に示す平面図である。図２におけるＡ−Ａ線矢視断面図である。図２におけるＢ−Ｂ線矢視断面図である。この発明の実施例１に係る励磁ヨークとホルダとの位置を模式的に示す断面図である。この発明の実施例１に係る試料片と励磁コイルとの配置を模式的に示す平面図である。この発明の実施例１に係る試料片と励磁コイルとの配置を模式的に示す正面断面図である。この発明の実施例１に係るチャック機構を模式的に示す平面図である。図８におけるＡ−Ａ線矢視断面図である。図８におけるＢ−Ｂ線矢視断面図である。図８におけるＣ−Ｃ線矢視断面図である。この発明の実施例１に係る試料片と励磁ヨークとの他の配置を模式的に示す平面図である。この発明の実施例１に係る試料片と励磁ヨークとの他の配置を模式的に示す正面である。この発明の実施例１に係る磁気特性評価装置の主要部を模式的に示す斜視図である。この発明に係る試料片の他の例を示す平面図である。この発明に係る磁気特性評価装置における応力印加軸と各応力成分の関係を表した図である。

以下、この発明の一実施例を図面を参照して具体的に説明する。図１〜図１４においてこの発明の一実施例に係る磁気特性評価装置を説明する。なお、図１５は測定用試料片の他の形態である３軸を有する試料片を示す。

この発明の実施例１に係る磁気特性評価装置にあっては、試料片１００を保持するホルダ１０１と、ホルダ１０１に保持された試料片１００に対して平面内で４軸方向の外力を同時的に付加する応力印加手段１０２（応力制御部）と、同じくこの試料片１００に対して磁気特性を測定する磁気特性測定手段１０３（磁気特性測定装置）とを備えて構成されている。
試料片１００は一定厚さの電磁鋼板を所定形状に切り出すことにより形成される。すなわち、試料片１００は、平面視して４軸方向の各軸線の各両端部がこの中央部から放射方向に延出した形状を有している（図１，図８）。試料片１００の中央部領域１００Ｂには厚さ方向に貫通するコイルの挿通孔が形成され、ホルマール線を各方向に試料片に応じて数ターン直交するように巻いたＢコイルが設けられる。また、試料片１００の上方には、アクリル又は水晶板にホルマール線を使用し、Ｈｙコイル上に直交してＨｘコイルを巻いたＨコイルが配置される。試料片１００を平面視した場合、上記各両端部の幅の２等分線である各中心軸（４本の軸線）がその中央部領域１００Ｂの１点（中心）において交差している。よって、この試料片１００は、平面内において４５度間隔で８放射方向（４本の軸線方向）に延出した形状をなしている。

試料片１００を水平状態で保持するホルダ１０１は、下側ケース１０５と上側ケース１０４との間に試料片１００を挟み込むことにより保持する構成である。これらの上下のケース（円形の板）は、試料片１００を挟んだ後、複数の非磁性体のねじ１０６で締結されることにより、試料片１００を水平に支持することとなる。また、円形の上側ケース１０４の周縁部には補助ヨーク１１１の挿入口１０７が８カ所に形成されている。これらの挿入口１０７は、補助ヨーク１１１の凹部（突出部分）が挿入されるよう矩形で２個が一組となって面内で８方向にそれぞれ配設されている（図２参照）。
さらに、励磁ヨーク１２０は図５に示すようにコの字形状を呈しており、その両下端に瞬間接着剤などにより補助ヨーク１１１がそれぞれ固着されている。この補助ヨーク１１１の下端部が凹形状となって、その突出片が上記挿入口１０７にそれぞれ挿入されることにより上方から試料片１００の上面に当接してこれを押圧することとなる。なお、図５に示すように励磁コイル１１０は励磁ヨーク１２０の上片（ブリッジ部）に巻回されることもある。また、この励磁ヨーク１２０はホルダ１０１に保持された試料片１００の上側のみに、または下側のみに配置してもよいが、上下に同時に配置することもできる。さらには、この励磁ヨーク１２０はＸＹ平面（水平面）内で直交するように設ける。すなわち、ホルダ１０１の上方でコの字形の励磁ヨーク１２０の上片部１２０Ａ同士が直交するように配置することができる。

図６，図７に示すように、励磁コイル１１０は、試料片１００の延出部１００Ａを取り囲むように巻き付けられており、この延出部１００Ａにおいて下側から励磁コイル１１０の上端がそれぞれ当接する配置とすることができる。なお、励磁コイル１１０への通電は公知の手段により行う。
また、励磁コイル１１０は、図１２，図１３に示すように、励磁ヨーク１２０の下片（ブリッジ部）１２０Ａに巻回するように配置することもできる。

図８〜図１１、図１４に模式的に示すように、試料片１００の長手方向の一端には、試料片１００に対して任意の引張荷重及び圧縮荷重を選択的に付与することのできる応力印加手段１０２が設けられている。応力印加手段１０２の具体的な構成は限定されないが、試料片１００の延出部１００Ａの端面（断面）全体に荷重を均一に作用させるように構成される。
ここでは、土台１３１の平坦な上面には平行な一対のガイド（レール）１３２が固定・配置され、これら一対のレール状のガイド１３２に一対のチャック台１３３がそれぞれ跨るように立設されている。チャック台１３３は対角位置で一対とされ、一対のチャック台１３３同士は、同時的にスライド可能とされている。
上述の試料片１００は８個のチャック台１３３によって固定される。詳しくは、チャック台１３３の水平部（対向して一対となる）に試料片１００の延出部１００Ａ（短冊では両端部）が載置され、これを面押部１３４により上側から押圧・挟持する構成である。延出部１００Ａの挟持は、チャック台１３３がガイドレール１３２上を外側に向かって移動すると、チャック台１３３の水平片（歯付き部材）にかみ合っているため、歯車１３５が回動する（図９では矢印方向）。この歯車１３５に、垂直移動可能に保持された面押部１３４の垂直ラック１３６がかみ合っているため、歯車１３５が矢印方向に回転すると面押部１３４が下方に移動しこれが試料片１００を水平部との間に押圧することによる。
歯車１３５は歯車軸１３７が固定台１３８に回転自在に支持されることにより、チャック台１３３の上方に配置されている。一対の固定台１３８は、それぞれがレール状ガイド１３２の外側で、図１１に示すように、土台１３１に立設されている。
そして、図９に示すように、一対の重り１４０が一対のチャック台１３３（軸線の両端に位置するチャック）をその左右方向から引張する構成とされている（ワイヤおよび軸を介して）。また、この重りによる引張荷重に替えて試料片１００に圧縮荷重を作用させる構成とすることもできる。例えば一対の油圧シリンダなどのアクチュエータにより各チャック台を水平面内で左右方向に往復荷重を作用させる構成としても良い。
図８〜図１１の構成によれば、一対の重り１４０の重さによりチャック台１３３がレールガイド１３２上をスライドし、互いに離間することで歯車１３５を介して上側から面押部１３４が試料片１００を押圧することとなる。よって、チャック台１３３のいずれか一方または全部のチャック台１３３を各レールガイド１３２から取り外して試料片１００を出し入れすることが可能である。

また、試料片１００の中央部領域１００Ｂの上面には、三軸ひずみゲージが配置される。三軸ひずみゲージは、例えば試料片１００の中央に向かうようにして６０度位相をずらして配置された第１〜第３のひずみゲージにより構成され、中央のひずみゲージが試料片１００の応力軸方向に沿って配置されることができる。この三軸ひずみゲージにより測定される応力をパラメータの一つとすることとなる。
なお、応力測定は、パソコンなどで構成される制御装置を用いて、波形制御、波形処理、磁束密度Ｂ及び磁界強度Ｈの計算をソフトウェア処理することにより行われる。

磁気特性測定装置による磁気特性測定は正弦波磁束条件下で行われる。すなわち、出力で任意の磁束密度が正弦波となるように印加磁界を波形制御して行われる。これにより、磁束密度Ｂと磁界強度Ｈとの関係が一意的に定まることになる。測定方法は、まず任意の磁束密度条件を作り出すためのパラメータ（磁束密度Ｂ_max、傾き角φ、軸比α、周波数等）を入力し、設定波形と誘起磁束電圧波形の差分を励磁波形に加えることを波形制御が終了するまで繰り返し行う。波形制御が終了した後に磁束密度Ｂと磁界強度Ｈを測定する。
また、時間経過に伴って変化する磁束密度Ｂと磁界強度Ｈを、パラメータ（応力及び磁化容易軸からの傾き角、磁束密度、傾き角、軸比、周波数等）とともに記録していく。

以上に述べた実施形態の磁気特性評価装置によれば、応力印加手段１０２により、８方向に延出部が突出した試料片１００に対してその８延出部をチャックで保持しながら平面内で４つの異なる軸方向からの任意の引張荷重及び圧縮荷重を付与しつつその磁気特性を測定することができる。このため、試料片１００に対してその応力を考慮した二次元磁気特性を測定することができ、各種磁性材料について、残留応力やひずみの影響によって変化する磁気特性を評価等することが可能になる。

この磁気特性評価装置における作用について以下説明する。
試料作成工程では、４つの応力軸を有する試料片１００（図１参照）を切り出す。無方向性電磁鋼板を用いる。
測定準備工程では、試料片１００の中央部領域１００Ｂに３軸ひずみゲージを貼り付ける。また、試料片１００の中央部領域１００Ｂである特性評価領域に穴を開け、Ｂコイルを巻く。なお、穴形成などでのひずみを除去するため熱処理を加えることもできる。
試料設置工程では、試料片１００をホルダ１０１に入れ、所定位置に配設・固定する。各応力印加軸の端部をチャック（チャック台１３３に面押部１３４で）で上下より挟み込み固定する。試料片１００の上面または下面にＨコイルを配置する。試料片１００の上下方向および試料片１００の左右２方向から励磁可能なように励磁器（コイルとヨーク）を配置する。
制御工程ではこの応力印加状態において試料片１００を励磁する。すなわち、応力印加手段１０２により各応力軸に外部荷重を印加する。３軸ひずみゲージの出力値（各方向のひずみ値）をパソコンＰＣに取り込み、主応力を算出する。また、パソコンにおいて算出・作成した励磁電圧を、電力増幅器を介して励磁器に印加する。Ｂコイルの誘起電圧をパソコンに取り込む。誘起電圧が正弦波になるように励磁電圧を調整し、フィードバック制御を行う。
処理工程では、主応力の大きさとその方向とを評価する。電磁鋼板の磁化特性、その損失を評価する。磁束密度と磁界強度とをベクトル量として測定する。
例えばＤ／Ａコンバータを用いて試料片を励磁し、ＢコイルとＨコイルとから得られた誘起電圧をＤ／Ａコンバータによって取り込み、磁束密度波形が正弦波となるよう制御する。これにより、上述のように磁気特性を測定・評価することができる。
なお、上記実施例にあっては上下のケース板（プラスチック板）で試料片を挟持することで、その試料片の撓みを防止することができ、的確に応力を印加することができる。

この発明は、様々な応力印加状態での被測定物の磁気特性を評価することができるため、モータ・変圧器などの電気機器の電磁鋼板の設計にきわめて有用とされる。

１００試料片、
１０１ホルダ、
１０２応力印加手段、
１０３磁気特性測定手段、
１３３チャック台（チャック）。

Claims

磁性材料の薄板からなる試料片に対して、平面視してその試料片の中央部領域で交差する少なくとも３軸方向からの応力を印加可能な応力印加手段と、
この応力印加手段により上記軸方向への応力が印加された状態での上記試料片に対してその磁気特性を測定する磁気特性測定手段とを備えた磁気特性評価装置。
一定厚さの磁性材料の薄板からなり、平面視して少なくとも一平面内で異なる３軸方向に軸線を有しこの各軸線方向の各両端部がその中央部から放射方向に延出した形状を有し、この中央部には磁気特性測定用のコイルの挿通孔が形成され、上記各軸線がこの中央部で交差する試料片に対して、上記各両端部をそれぞれチャックする少なくとも６個のチャックと、
この試料片にあって上記各軸線方向への応力をそれぞれ印加する応力印加手段と、
この応力印加手段により１または複数の上記軸線方向に応力が印加された上記試料片に対して磁気特性を測定する磁気特性測定手段とを備えた磁気特性評価装置。
一定厚さの磁性材料の薄板からなり、平面視して少なくとも３軸方向に軸線を有しこの各軸線方向の各両端部がその中央部から放射方向に延出した形状を有し、この中央部には磁性測定用のコイルの挿通孔が形成され、上記各軸線がこの中央部で交差する磁気特性測定用試料片。
上記各軸線が等角度で１点で交差する請求項３に記載の磁気特性測定用試料片。
