JP4635264B2 - 異常判定装置 - Google Patents
異常判定装置 Download PDFInfo
- Publication number
- JP4635264B2 JP4635264B2 JP2008033559A JP2008033559A JP4635264B2 JP 4635264 B2 JP4635264 B2 JP 4635264B2 JP 2008033559 A JP2008033559 A JP 2008033559A JP 2008033559 A JP2008033559 A JP 2008033559A JP 4635264 B2 JP4635264 B2 JP 4635264B2
- Authority
- JP
- Japan
- Prior art keywords
- abnormality
- engine
- temperature
- temperature sensor
- difference
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Landscapes
- Combined Controls Of Internal Combustion Engines (AREA)
Description
すなわち、前記異常判定手段は、前記検出温度自体を前記第2の判定閾値と比較して、該検出温度が該第2の判定閾値以上であるときに、該温度検出手段が異常であると判定する。或いは、前記異常判定手段は、前記検出温度と所定の基準温度との差分を求め、該差分を第2の判定閾値と比較して、該差分が該第2の判定閾値以上であるときに、該温度検出手段が異常であると判定するようにしてもよい。
従って、前記2つの温度検出手段が共に正常であれば、該温度検出手段により検出される検出温度も前記外気温とほぼ等しくなるはずである。一方、前記2つの温度検出手段の少なくとも1つの温度検出手段に異常があれば、該温度検出手段により検出される検出温度は、外気温とは異なる温度になる。
本発明の第2の態様では、互いに他方の温度検出手段により検出される検出温度を、前記第1の態様において検出温度の差分をとるための基準温度としており、前記第1の判定閾値は、例えば、前記2つの温度検出手段の検出誤差の最大値のうち、大きい方の値とすることができる。
このとき、前記差分は第1の判定閾値より大きくなっている可能性があるが、第2の判定閾値は第1の判定閾値よりも大きい値に設定されているので、前記異常判定手段は、該2つの温度検出手段の異常を確実に判定することができる。

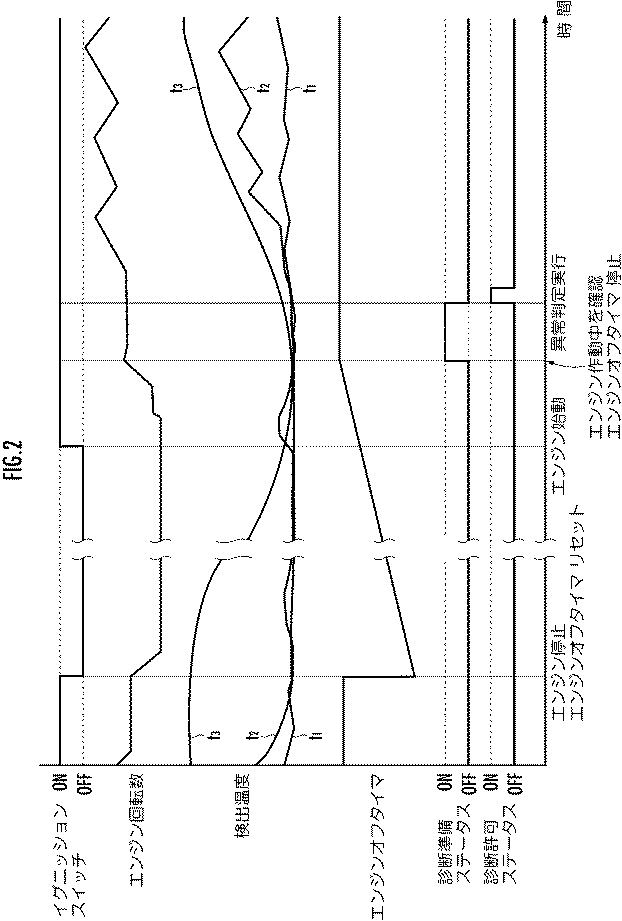

前回エンジン1が停止された後、十分に長い時間が経過していると、エンジン1の各部の温度は外気温とほぼ等しくなっており、図2に示すように、吸気温センサ22の検出温度t2、エンジン水温センサ23の検出温度t3は、外気温センサ21の検出温度t1とほぼ一致している。そこで、もし、各温度センサ21,22,23,24,25,26が正常であれば、更新されたそれぞれの検出温度の最低値はいずれも外気温とほぼ等しくなる。尚、外気温センサ21の検出温度t1は、イグニッションスイッチがオンされた後、一時的に上昇するが、これは外気温センサ21がホットワイヤ式エアフローセンサであるためであり、エンジン回転数が安定するに従って、実際の外気温を示すようになる。また、もし、各温度センサ21,22,23,24,25,26のいずれかが異常であれば、異常な温度センサの更新された検出温度の最低値は外気温と異なる値になる。
前回エンジン1が停止された後、十分に長い時間が経過していると、エンジン1の各部の温度は外気温とほぼ等しくなっており、図2に示すように、吸気温センサ22の検出温度t2、エンジン水温センサ23の検出温度t3は、外気温センサ21の検出温度t1とほぼ一致している。そこで、もし、各温度センサ21,22,23,24,25,26が正常であれば、更新されたそれぞれの検出温度の最低値はいずれも外気温とほぼ等しくなる。また、もし、各温度センサ21,22,23,24,25,26のいずれかが異常であれば、異常な温度センサの更新された検出温度の最低値は外気温と異なる値になる。
表1において、ケース1のように、全ての組み合わせの差分が第1の判定閾値以下の値であれば、全ての温度センサ21,22,23が正常であると判定される。また、ケース8のように、全ての組み合わせの差分が第1の判定閾値より大きな値であれば、全ての温度センサ21,22,23が異常であると判定される。
Claims (2)
- 車両のエンジンの始動時に該エンジンの作動に関連する温度を検出する温度検出手段の異常を判定する異常判定装置において、
該エンジンの停止時に電力を供給する電力供給手段と、
該エンジンの停止時に該電力供給手段から供給される電力により作動してエンジン停止の経過時間を測定する計時手段と、
該エンジンの始動後、該計時手段により測定される経過時間が所定の時間以上であるときに、該温度検出手段により検出される検出温度と所定の基準温度との差分を第1の判定閾値と比較して、該差分が該第1の判定閾値以上であるときには該温度検出手段が異常であると判定する異常判定手段と、
該エンジンが停止している時に該計時手段に異常があった場合にその異常を記憶する異常記憶手段と、
該異常判定手段の作動時に該異常記憶手段が該計時手段の異常を記憶している場合、該第1の判定閾値をこれより大きい第2の判定閾値に設定する設定手段とを備え、
該異常判定手段の作動時に該異常記憶手段が該計時手段の異常を記憶しているときには、該異常判定手段は、該計時手段により測定される経過時間に関わらず、該温度検出手段により検出される検出温度又は該検出温度と所定の基準温度との差分を、該第2の判定閾値と比較し、その結果に基づいて該温度検出手段の異常の有無を判定することを特徴とする異常判定装置。 - 車両のエンジンの始動時に該エンジンの作動に関連する温度を検出する複数の温度検出手段の異常を判定する異常判定装置において、
該エンジンの停止時に電力を供給する電力供給手段と、
該エンジンの停止時に該電力供給手段から供給される電力により作動してエンジン停止の経過時間を測定する計時手段と、
該エンジンの始動後、該計時手段により測定される経過時間が所定の時間以上であるときに、該複数の温度検出手段のうちの任意の2つの温度検出手段により検出される検出温度の差分を第1の判定閾値と比較して、該差分が該第1の判定閾値以上であるときには該差分に関わる温度検出手段が異常であると判定する異常判定手段と、
該エンジンが停止している時に該計時手段に異常があった場合にその異常を記憶する異常記憶手段と、
該異常判定手段の作動時に該異常記憶手段が該計時手段の異常を記憶している場合、該第1の判定閾値をこれより大きい第2の判定閾値に設定する設定手段とを備え、
該異常判定手段の作動時に該異常記憶手段が該計時手段の異常を記憶しているときには、該異常判定手段は、該計時手段により測定される経過時間に関わらず、該2つの温度検出手段により検出される検出温度の差分を該第2の判定閾値と比較して、該差分が該第2の判定閾値以上であるときに該差分に関わる温度検出手段が異常であると判定することを特徴とする異常判定装置。
