Description
(i)金属亜鉛粒子、
(ii)亜鉛含有合金の粒子、および
(iii)熱の作用の下で金属に実質的に変換される亜鉛の誘導体、のうちの1つまたは複数の亜鉛を含む。
(MXM’2-X)M”2O7-Z
(式中、
Mは、Pb、Bi、Cd、Cu、Ir、Ag、Yおよび57〜71の原子番号を有する希土類金属ならびにそれらの混合物の少なくとも1種から選択され、
M’は、Pb、Biおよびそれらの混合物から選択され、
M”は、Ru、Ir、Rhおよびそれらの混合物から選択され、
X=0〜0.5であり、および
Z=0〜1である)
を有する黄緑石関連酸化物のペーストをおよそ4重量基準部まで含有することができる。
(接着性)
銅チップ(英国、(ウイックワー(Wickwar))のクォリティ・プロダクト・ジェン.・イング.(Quality Product Gen.Eng.)から入手した)を、70/27/3のPb/Sn/Agハンダ合金を用いて350〜380℃の鉄ハンダ付け温度でガラス基材(寸法10.2cm×5.1cm×3mm)上の焼成導電性パターンにハンダ付けした。アルファ(ALPHA)615−25(登録商標)(英国、クロイドンのアルファ・メタルズ社(Alpha Metals Limited,Croydon,U.K.))のような、わずかに活性な少量のロジンフラックスを用いて、ハンダぬれを高め、部品の組み立ての間ハンダとクリップとを適所に保持してもよく、その場合フラックスは、新フラックスの薄膜を含有する浅いトレイを用いてハンダに付けられてもよい。接着力は、シャティロン(Chattillon)(登録商標)引張試験機モデルUSTMで、0.75±0.1インチ/分(1.91±0.25cm/分)の引張スピードで測定し、接着破壊で引張強度を記録した。8試料にわたる接着破壊の平均値を求めた。接着力は好ましくは10kgよりも大、より好ましくは15kgよりも大、さらにより好ましくは20kgよりも大であるべきである。接着の主な破壊方式は次のとおりである。
(a)クリップが導電性パターンから分離する(すなわち、不満足なハンダ接着)。
(b)導電性パターンが基材から分離する(すなわち、不満足な基材接着)。
(c)ガラスプルアウト/破損(すなわち、クリップと導電性層、および導電性層と機材との間の接合強度が基材の強度よりも大きい)。
(d)ハンダ内破壊
ガラス基材(寸法 10.2cm×5.1cm×3mm)上に固定された導電性パターンの抵抗は、1と900Ωまたは当量との間での使用のために較正されたジェンラッドモデル(GenRad Model)1657RLCブリッジを用いて測定した。導電性層の厚さは、イソ波分析器(例えば、ばね荷重式スタイラスを用いて2次元で基材の表面を分析する接触測定装置であるタリーサーフ(TALYSURF);高さの任意の変化がスタイラスを偏向させ、かつ次にこの変化がチャート式記録計のような記録計に記録され、ベースラインと平均高さとの間の差がプリント厚さを示す)のような厚さ測定装置を用いて測定する。パターンの抵抗は、導電性トラックがハンダパッドに出会うポイントにプローブチップを置くことによって測定する。層の体固有抵抗(厚さ標準化)は、パターンについて測定した抵抗をそこの平方形の数で割ることによって求められ、ここで、正方形の数はトラックの幅で割った導電性トラックの長さである。固有抵抗値は、標準化された厚さ(本明細書では10μm)でのmΩ/Yとして得られ、本明細書ではμΩcmの単位で与えられる。
組成物中の粒子サイズは、大きいヘッグマン(Hegman)タイプ粒細度計器を用いてASTM D1210−79に従って測定する。
脱イオン水中の1%氷酢酸溶液をこの試験で使用する。その上に焼成した導電性パターンを有するガラス基材(50×100mm)を、試験液で半分満たしたプラスチック容器中へ入れる。次に容器をシールし、周囲温度で放置する。96、168および336時間後に試験基材を取り出し、乾燥し、次にリフト試験によって分析する。リフト試験は、0.75インチ(19.1mm)幅のマスキングテープ(ナイスデイ(Niceday))TM)を基材上へ貼り付け、次におよそ1/2秒後に鋭く取り除くことからなる。リフト試験の結果は、テープによって除去されたフィルム面積のおよそのパーセンテージとして示す。

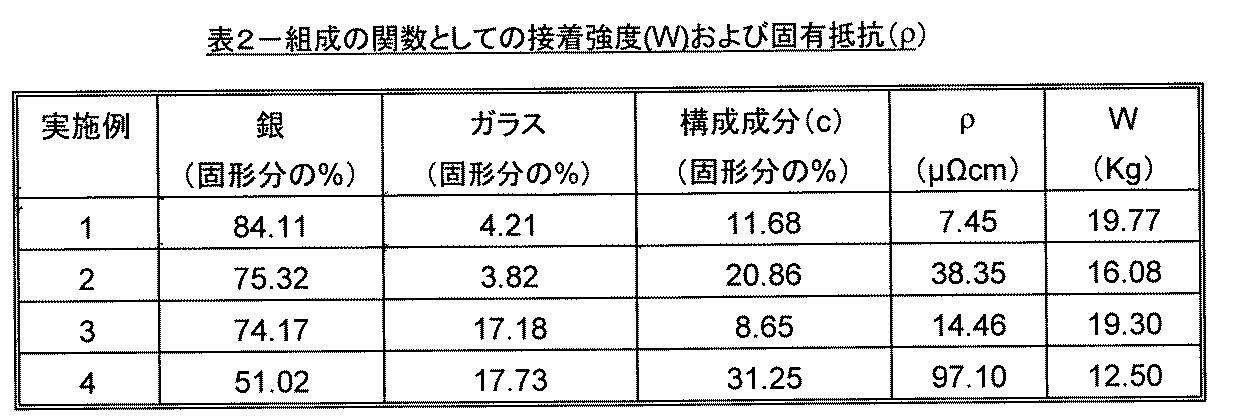

導電性パターンは、本明細書の先に記載した方法を用いて調製した。使用した亜鉛粒子は、サブ−100メッシュの回転楕円体粒子であった。銀粒子は、50%球状銀粒子(0.80〜1.40m2g-1の表面積)と50%フレーク銀粒子(0.60〜0.90m2g-1の表面積)との混合物であった。使用したガラスは、本明細書の表1の組成物Iであった。液体ビヒクルは、ジエチレングリコールのモノブチルエーテル(ブチルカルビトールTMとして販売されている)と混ぜ合わせたテルピネオール中のエチルセルロース(1対9の比での)であった。基材は、フロートガラス(非焼き戻し)基材であった。焼成フィルム厚さは8〜20μmであった。特に明記しない限り、試料がピーク温度でおよそ72秒を経過し、660℃のピーク焼成温度のベルト炉を通して全部品を焼成した。炉の入口から出口までの全通過時間はおよそ21分であった。
本発明は、以下の(1)〜(26)に記載の発明を包含する。
(1) (a)導電性材料、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物の使用であって、構成成分(a)、(b)および(c)が、導電性パターンのはんだ接着性を維持しつつ、固有抵抗を増加させる目的で、基材上へ導電性パターンを製造するに際し、液体ビヒクル中に分散されていることを特徴とする組成物の使用。
(2) 導電性パターンのはんだ接着性を維持しつつ、固有抵抗を増加させる方法であって、前記導電性パターンの製造において(a)導電性材料、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物を利用することを含み、構成成分(a)、(b)および(c)が液体ビヒクル中に分散されていることを特徴とする方法。
(3) 前記液体ビヒクルが有機媒体であることを特徴とする上記(1)に記載の使用。
(4) 構成成分(c)が金属亜鉛粒子を含むことを特徴とする上記(1)に記載の使用。
(5) 構成成分(c)が亜鉛を含有する合金の粒子を含むことを特徴とする上記(1)に記載の使用。
(6) 前記導電性粒子が銀粒子であることを特徴とする上記(1)に記載の使用。
(7) 実質的にすべての粒子が0.01〜20μmの範囲にあることを特徴とする上記(1)に記載の使用。
(8) 構成成分(a)、(b)および(c)の総量が組成物の約50〜約95重量%であることを特徴とする上記(1)に記載の使用。
(9) 構成成分(a)が組成物中に存在する全固形分の約50〜約98重量%の量で存在することを特徴とする上記(1)に記載の使用。
(10) 構成成分(b)が組成物中に存在する全固形分の約2〜15重量%の量で存在することを特徴とする上記(1)に記載の使用。
(11) 構成成分(c)が組成物中に存在する全固形分の約2〜15重量%の量で存在することを特徴とする上記(1)に記載の使用。
(12) 導電性パターンの前記製造が(a)導電性材料、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物であって、前記構成成分(a)、(b)および(c)が液体ビヒクル中に分散されている組成物を基材に塗布する工程と、被覆された基材を焼成して基材への細かく割られた粒子の焼結を達成する工程とを含むことを特徴とする上記(1)、または上記(3)〜(11)のいずれか1つに記載の使用。
(13) 前記製造がスクリーン印刷法を含むことを特徴とする上記(12)に記載の使用。
(14) 亜鉛の細かく割られた粒子の組成物中での使用であって、該組成物から製造された導電性パターンの固有抵抗を増加させる目的のために、液体ビヒクル中に分散された(a)導電性材料および(b)1種または複数種の無機バインダーの細かく割られた粒子をさらに含むことを特徴とする組成物の使用。
(15) 液体ビヒクル中に分散された(a)導電性材料および(b)1種または複数種の無機バインダーの細かく割られた粒子を含む組成物から製造された導電性パターンの固有抵抗を増加させる方法であって、前記方法が(c)前記組成物中へ亜鉛の細かく割られた粒子の組み入れを含むことを特徴とする方法。
(16) 前記液体ビヒクルが有機媒体であることを特徴とする上記(2)に記載の方法。
(17) 構成成分(c)が金属亜鉛粒子を含むことを特徴とする上記(2)に記載の方法。
(18) 構成成分(c)が亜鉛含有合金の粒子を含むことを特徴とする上記(2)に記載の方法。
(19) 前記導電性粒子が銀粒子であることを特徴とする上記(2)に記載の方法。
(20) 実質的にすべての粒子が0.01〜20μmの範囲にあることを特徴とする上記(2)に記載の方法。
(21) 構成成分(a)、(b)および(c)の全量が組成物の約50〜約95重量%であることを特徴とする上記(2)に記載の方法。
(22) 構成成分(a)が組成物中に存在する全固形分の約50〜約98重量%の量で存在することを特徴とする上記(2)に記載の方法。
(23) 構成成分(b)が組成物中に存在する全固形分の約2〜15重量%の量で存在することを特徴とする上記(2)に記載の方法。
(24) 構成成分(c)が組成物中に存在する全固形分の約2〜15重量%の量で存在することを特徴とする上記(2)に記載の方法。
(25) 導電性パターンの前記製造が、(a)導電性材料、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物であって、前記構成成分(a)、(b)および(c)が液体ビヒクル中に分散されている組成物を基材に塗布する工程と、被覆された基材を焼成して、細かく割られた粒子の基材への焼結を達成する工程とを含むことを特徴とする上記(2)または上記(16)〜(24)のいずれか1項に記載の方法。
(26) 前記製造がスクリーン印刷法を含むことを特徴とする上記(25)に記載の方法。
Claims (3)
- (a)銀、ニッケル、およびそれらの誘導体のうちの少なくとも1種、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物の使用であって、構成成分(a)、(b)および(c)が、導電性パターンのはんだ接着性を維持しつつ、固有抵抗を増加させる目的で、基材上へ導電性パターンを製造するに際し、液体ビヒクル中に分散され、構成成分(a)が組成物中に存在する全固形分の60〜75重量%であり、かつ、構成成分(c)が組成物中に存在する全固形分の10〜20重量%であり、構成成分(a)、(b)および(c)の全量は、組成物の60〜90重量%であることを特徴とする組成物の使用。
- 導電性パターンのはんだ接着性を維持しつつ、固有抵抗を増加させる方法であって、前記導電性パターンの製造において(a)銀、ニッケル、およびそれらの誘導体のうちの少なくとも1種、(b)1種または複数種の無機バインダー、および(c)亜鉛の細かく割られた粒子を含む組成物を利用することを含み、構成成分(a)、(b)および(c)が液体ビヒクル中に分散されており、構成成分(a)が組成物中に存在する全固形分の60〜75重量%であり、かつ、構成成分(c)が組成物中に存在する全固形分の10〜20重量%であり、構成成分(a)、(b)および(c)の全量は、組成物の60〜90重量%であることを特徴とする方法。
- 液体ビヒクル中に分散された(a)銀、ニッケル、およびそれらの誘導体のうちの少なくとも1種、および(b)1種または複数種の無機バインダーの細かく割られた粒子を含む組成物から製造された導電性パターンの固有抵抗を増加させる方法であって、前記方法が(c)前記組成物中へ亜鉛の細かく割られた粒子の組み入れを含み、構成成分(a)が組成物中に存在する全固形分の60〜75重量%であり、かつ、構成成分(c)が組成物中に存在する全固形分の10〜20重量%であり、構成成分(a)、(b)および(c)の全量は、組成物の60〜90重量%であることを特徴とする方法。
