Abstract

【課題】凍結による押し棒の固着を防止することができる非常脱出用の庫内押し棒装置を提供する。
【解決手段】押し棒装置１のベース部材２は、扉１０１の貫通孔１０２にガイド孔２１を対応させて内側鋼板１０３に固着され、押し棒３を、ガイド孔２１、貫通孔１０２に挿通させて支持する。押し棒３は、ヘッド部３１と環状段部３２とを具備し、ばね５で原位置に付勢される。ベース部材２の本体２２は、扉の内側鋼板１０３に固着される。ブッシュ２３のフランジ部２３１は、本体２２と内側鋼板１０３とに挟まれ、筒部２３２は貫通孔１０２に嵌合し、その先端がカラー４の内側端に当接する。カラー４は、外側端が外側鋼板１０４の内側面に当接する。押し棒３の段部３２はカラー４の外側端に圧接され、庫外側に押し込まれたとき、カラー４内を密に摺動し、先端でロックハンドル装置１１１を解錠駆動する。
【選択図】図１

Description

本発明は、冷凍・冷蔵庫内に閉じ込められた者が、庫内側にある押し棒の操作によって自力で庫外へ脱出できるようにした非常脱出用庫内押し棒装置に関する。

従来、作業員が出入りする業務用冷凍・冷蔵庫では、作業員が庫内で作業中に扉が外部から誤って錠止されても、当該作業員が自力で扉を解錠開放して早期に脱出できるようにするため、扉用ロックハンドル装置のロック機構を庫内側から駆動操作するための庫内押棒装置が装備されている（特許文献１参照）。

実用新案登録第３１０２８６６号公報

上記従来の庫内押棒装置においては、押し棒と扉の貫通孔との間が凍結して非常時に押し棒の操作が困難になる危険性がある。扉は、内側鋼板と外側鋼板の間に断熱材を挟んだ構造であり、貫通孔の内径を押し棒の直径に精度良く一致させて形成することができないので、この問題が生じる。
従って、本発明は、扉の貫通孔の内径が必要以上に大きくても、凍結による押し棒の固着を防止することができる非常脱出用の庫内押し棒装置を提供することを課題とする。

以下の説明において添付図面の符号を参照するが、本発明はこれに限定されるものではない。
上記課題を解決するための、本発明の非常脱出用庫内押し棒装置１は、ベース部材２と、当該ベース部材２に支持される金属製の押し棒３と、当該押し棒３の外周に密に摺動自在に嵌め込まれる合成樹脂製のカラー４とを具備する。ベース部材２は、扉１０１を内外に通じる貫通孔１０２にガイド孔２１を対応させて扉の内側鋼板１０３に固着される。ベース部材２は、押し棒３を、ガイド孔２１を介して扉の貫通孔１０２に挿通させるように、押し棒３を軸線方向摺動自在に支持する。押し棒３は、庫内に位置する基端側のヘッド部３１と、カラー４を抜け止めする先端側の環状段部３２とを具備する。押し棒３は、ヘッド部３１とベース部材２との間に介設されるばね５により、基端側が庫内に突出する原位置に付勢される。ベース部材２は、本体２２とブッシュ２３とを具備する。本体２２は、扉の内側鋼板１０３に固着される。ブッシュ２３は、本体２２に密着するフランジ部２３ａと、このフランジ部２３ａから突出する筒部２３ｂとを備える。フランジ部２３ａは、本体２２と扉の内側鋼板１０３との間に挟まれる。筒部２３ｂは、扉の貫通孔１０２に嵌合し、その先端がカラー４の内側端に当接する。カラー４は、外側端が扉の外側鋼板１０４の内側面における貫通孔１０２の外周縁に当接する。押し棒３は、原位置において、ばね５の与圧で段部３２がカラー４の外側端に圧接され、庫外側に押し込まれたとき、カラー４内を密に摺動し、先端でロックハンドル装置１１１を解錠駆動する。

本発明によれば、カラー４が押し棒３と共にばね５でブッシュ２３に圧接され、ブッシュ２３がベース部材２の本体２２に密着するので、扉１０１の開閉動作時に、カラー４と押し棒３との間の気密性が保持される上に、カラー４と押し棒３との密着性が高いので、押し棒３とカラー４との間の結露の凍結が阻止され、押し棒３の動作不良を防止できる。

本発明の押し棒装置の扉への取り付け状態の説明図である。 図１の一部の拡大断面図である。 図１の一部の分解斜視図である。

図面を参照して本発明の実施の形態を説明する。

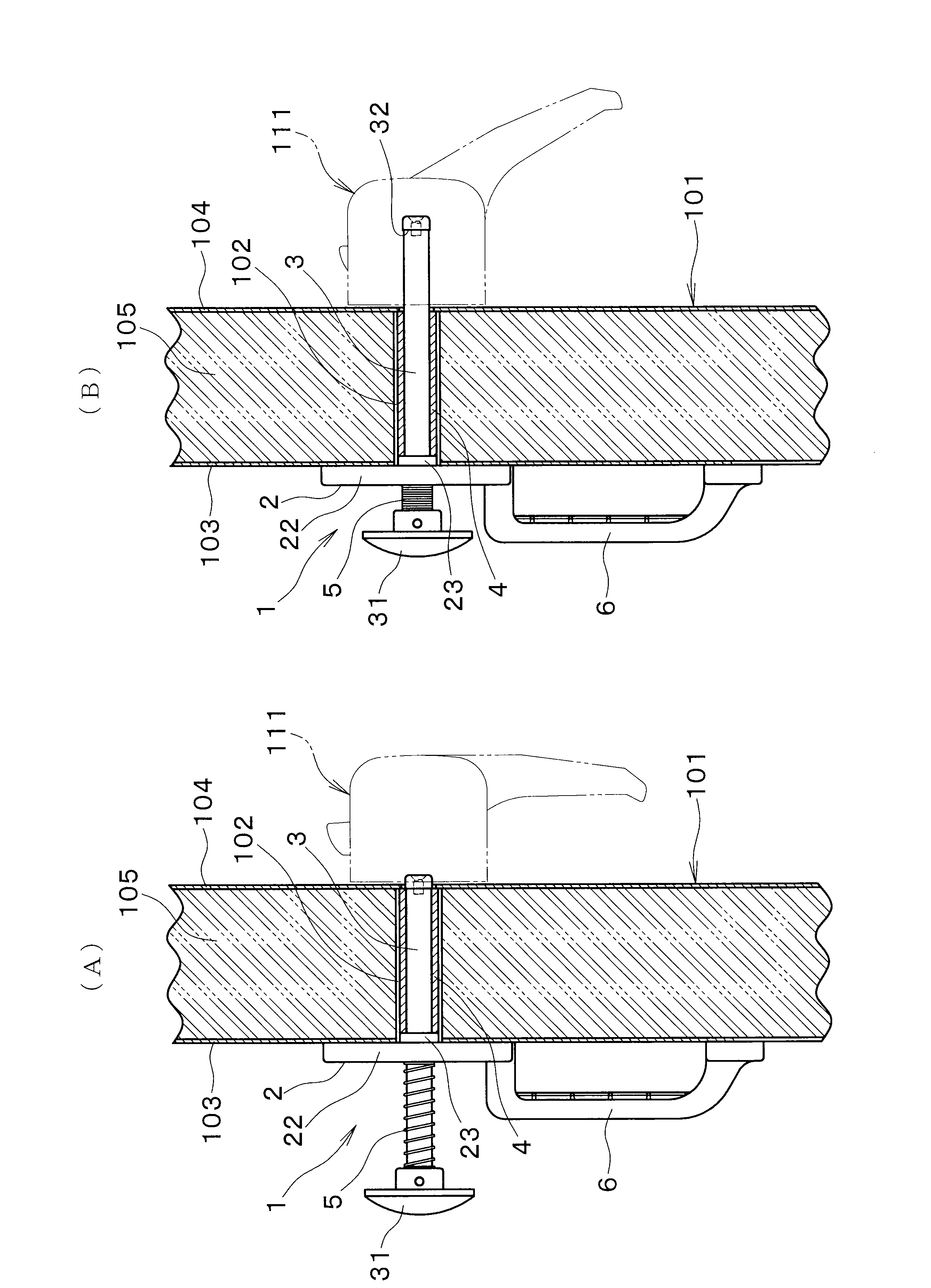

図１に示すように、非常脱出用庫内押し棒装置１は、冷蔵庫本体に対して扉１０１を錠止するロックハンドル装置１１１を、非常時に庫内側からの押圧操作によって解錠駆動する装置である。

扉１０１は、内側鋼板１０３と外側鋼板１０４との間に合成樹脂製の断熱材１０６を挟んで構成され、ロックハンドル装置１１１に対応する位置に貫通孔１０２が形成される。

押し棒装置１は、扉１０１の内側（庫内側）に固着されるベース部材２と、当該ベース部材２に支持される金属製の押し棒３と、当該押し棒３の外周に密に摺動自在に嵌め込まれる合成樹脂製のカラー４とを具備する。

ベース部材２は、扉１０１を内外に通じる貫通孔１０２にガイド孔２１を対応させて、扉１０１の内側鋼板１０３に固着される。ベース部材２は、押し棒３を、ガイド孔２１を介して扉１０１の貫通孔１０２に挿通させるように、押し棒３を軸線方向摺動自在に支持する。

押し棒３は、庫内に位置する基端側のヘッド部３１と、カラー４を抜け止めする先端側の環状段部３２とを具備し、ヘッド部３１とベース部材２との間に介設されるばね５により、基端側が庫内に突出する原位置（図１（Ａ）、図２）に付勢される。

図２，３によく示すように、ベース部材２は、いずれも合成樹脂製の、本体２２とブッシュ２３とを具備する。本体２２は、取っ手６と一体に、扉１０１の内側鋼板１０３に固着される。

ブッシュ２３は、本体２２に密着するフランジ部２３ａと、このフランジ部２３ａから突出する筒部２３ｂとを備える。

フランジ部２３ａは、本体２２と扉の内側鋼板１０３との間に挟まれ、筒部２３ｂが扉の貫通孔１０２に嵌合する。筒部２３ｂの先端は、カラー４の内側端に圧接される。

カラー４は、外側端が、扉１０１の外側鋼板１０４の内側面における貫通孔１０２の外周縁に当接すると共に、押し棒３の段部３２にばね力で圧接された状態にある。

押し棒３が図２に実線で示す原位置にあるとき、段部３２が、ばねの与圧でカラー４の外側端に圧接される。図２に仮想線示すように、押し棒３が庫外側に押し込まれると、押し棒３は、カラー内４を密に摺動し、図１（Ｂ）に示すように、先端でロックハンドル装置１１１を解錠駆動した後、ばね力で即時原位置に復帰する。

押し棒３の外周に嵌め込まれたＯリング２４は、ブッシュ２３のフランジ部２３ａと本体２２との間に介在し、両者間の気密性を保つ。

以上のように、カラー４が押し棒３と共にばね５でブッシュ２３に圧接され、ブッシュ２３がベース部材２の本体２２に密着するので、扉１０１の開閉動作時に、カラー４と押し棒３との間の気密性が保持される。また、カラー４と押し棒３との密着性が高いので、押し棒３とカラー４との間の結露の発生や、結露の凍結が阻止され、押し棒３の動作不良を回避できる。

１ 押し棒装置
２ ベース部材
２１ ガイド孔
２２ ベース部材の本体
２３ ブッシュ
２３ａ フランジ部
２３ｂ 筒部
２４ Ｏリング
３ 押し棒
３１ ヘッド部
３２ 段部
４ カラー
５ ばね
１０１ 扉
１０２ 貫通孔
１０３ 内側鋼板
１０４ 外側鋼板
１０５ 断熱材
１１１ ロックハンドル装置

Claims (2)

1. 冷蔵庫本体に対して扉を錠止するロックハンドル装置を、非常時には庫内側からの押圧操作によって解錠駆動する非常脱出用庫内押し棒装置であって、
   ベース部材と、当該ベース部材に支持される金属製の押し棒と、当該押し棒の外周に密に摺動自在に嵌め込まれる合成樹脂製のカラーとを具備し、
   前記ベース部材は、前記扉を内外に通じる貫通孔にガイド孔を対応させて前記扉の内側鋼板に固着され、かつ前記押し棒を、前記ガイド孔を介して前記扉の貫通孔に挿通させるように軸線方向摺動自在に支持し、
   前記押し棒は、庫内に位置する基端側のヘッド部と、前記カラーを抜け止めする先端側の環状段部とを具備し、前記ヘッド部と前記ベース部材との間に介設されるばねにより基端側が庫内に突出する原位置に付勢され、
   前記ベース部材は、前記内側鋼板に固着される本体と、当該本体に密着するフランジ部と当該フランジ部から突出する筒部とを備えたブッシュとを具備し、
   前記ブッシュは、前記フランジ部が前記本体と前記内側鋼板との間に挟まれ、前記筒部が前記扉の貫通孔に嵌合し、当該筒部の先端が前記カラーの内側端に当接するように設けられ、
   前記カラーは、外側端が前記扉の外側鋼板の内側面における前記貫通孔の外周縁に当接するように設けられ、
   前記押し棒は、原位置において、前記ばねの与圧で前記段部が前記カラーの外側端に圧接され、庫外側に押し込まれたとき、前記カラー内を密に摺動して先端で前記ロックハンドル装置を解錠駆動するように設けられることを特徴とする非常脱出用庫内押し棒装置。
2. 前記ベース部材は、前記ブッシュのフランジ部と前記本体との間に介在するように、前記押し棒の外周に嵌め込まれるＯリングをさらに具備することを特徴とする請求項１に記載の非常脱出用庫内押し棒装置。
