JP2012167152A

JP2012167152A - 微小管集合構造体及びその製造方法

Info

Publication number: JP2012167152A
Application number: JP2011027769A
Authority: JP
Inventors: Kazuya Miyamoto; 和也宮本; Takafumi Sekiguchi; 尊文関口; Takashi Kyotani; 隆京谷; Hirotomo Nishihara; 洋知西原; Shinichiro Iwamura; 振一郎岩村
Original assignee: Tohoku University NUC; Seiko PMC Corp
Current assignee: Tohoku University NUC; Seiko PMC Corp
Priority date: 2011-02-10
Filing date: 2011-02-10
Publication date: 2012-09-06

Abstract

【課題】多糖類で形成された、多数の管状構造が集合してなる微小管集合構造体及びその製造方法を提供すること。
【解決手段】主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類で形成された微小管状体の集合体である微小管集合構造体、及び前記多糖類を含有する多糖類含有液を収容した容器を冷媒に挿入することにより、冷媒液面の鉛直上方向に前記多糖類含有液中の溶媒を凍結成長させ、その後に凍結した溶媒を除去することを特徴とする微小管集合構造体の製造方法。
【選択図】図１

Description

この発明は微小管集合構造体及びその製造方法に関し、さらに詳しくは、特定の物質で管構造が形成され、しかもその管構造が軸線方向に長い空孔を形成してなる構造である微小管集合構造体及びその簡易な製造方法に関する。

非特許文献１では、トリアセチルセルロースのクロロホルム溶液と水とによるＷ/Ｏエマルションをガラス製基板の表面に薄膜状に展開し、ガラス製基板上に展開されたＷ/Ｏエマルションの薄膜を飽和水蒸気中に置くことにより、高揮発性のクロロホルムを蒸発させてエマルション内に鋳型としての水滴を形成し、この水滴の周囲にトリアセチルセルロースを沈澱させ、その後に溶媒（クロロホルム）及び水を蒸発させることで、トリアセチルセルロースのハニカムフィルムを作成でき、更に加水分解することでセルロースのハニカムフィルムが得られることが報告されている（非特許文献１の第１８頁左欄の「Experimental Part」欄、第１８頁右欄の「Result and Discussion」欄及び第２０頁右欄の「Conclusion」欄を参照）。

特許文献１には、「微生物セルロースからなるハニカム状多孔質体」及び「孔径が１０ｎｍ〜１０００μｍ、厚みが０．１〜１０μｍである、微生物セルロースからなるハニカム多孔質体」が記載されている（特許文献１の特許請求範囲における請求項１及び請求項３参照）。

非特許文献１により得られたセルロースからなるフィルム状のハニカム構造体は、作成原理上、孔の軸線方向長さが数ｍｍ以上となるような長い空孔を作成することは困難である。

また、特許文献１により得られるセルロースからなるハニカム状多孔質体も、特許文献１の発明の詳細な説明における発明を実施するための最良の形態に記載されている通り、多孔質体の高さもしくは厚み（ハニカム状多孔質体の貫通孔の長さ）は０．１〜１０μｍの範囲の値しかとれず、孔の軸線方向長さが数ｍｍ以上となるような長い空孔は作成できない。

特許文献２には、「シリカゾルのｐＨの調整及び不純物の除去を行う前処理ステップと、前処理が終了してから所定時間経過後に、試料を一定方向で冷媒に挿入して凍結させることによってハニカム形状を形成する一方向凍結ステップとを有し、前記一方向凍結ステップで、試料を冷媒に挿入する挿入速度を制御することにより、凍結後に得られるハニカム開孔径を制御することを特徴とするシリカゲルの製造方法」及び「凍結ゲル化法によって一体成型されるシリカゲルであって、ハニカム形状を有し、壁面の比表面積が８００〜９００ｍ^２／ｇで、ハニカム開孔径が５〜５０μｍであることを特徴とするシリカゲル」が記載されている（特許文献２の特許請求の範囲における請求項１及び請求項５参照）。

特許文献３には、「シリカ粒子を含むコロイダルシリカ水溶液が充填された容器を冷媒に挿入し、急冷させて上記コロイダルシリカ水溶液中の水分を一方向へ細く柱状に凍結成長させ、その後水分を乾燥除去して、シリカ成分から成りかつ互いに略平行に略貫通した細孔を有する略ハニカム構造のナノポーラスシリカを製造することを特徴とするナノポーラスシリカの製造方法。」及び「請求項１〜９のいずれかに記載のナノポーラスシリカの製造方法により得られたことを特徴とするナノポーラスシリカ。」が記載され、その「ナノポーラスの細孔長／細孔径が１００００以上であること」も記載されている（特許文献３の特許請求の範囲における請求項１、請求項１０及び請求項１１参照）。

特許文献２及び３によりシリカで形成されたハニカム構造体が知られており、これらの方法によれば原理上、長い空孔を有するハニカム構造体を作成できるが、多糖類例えばセルロースにより形成された長い空孔を持つハニカム構造体は未だ知られていない。

特開２００６−３２５５３４号特開２００４−３０７２９４号特開２００９−４６３４１号

「Fabrication of Honeycomb-Patterned Cellulose Films」 W. Kasai, T. Kondo; Macromol. Biosci., 2004, 4, 17.

この発明の課題は、多糖類で形成された、多数の管状構造が集合してなる微小管集合構造体及びその製造方法を提供することに、ある。

本発明は、
（１）主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類で形成された微小管状体の集合体である微小管集合構造体であり、
（２）前記シート状コンホメーションを取れる多糖類が、１位の水酸基がそのイス型構造のエカトリアルにあってグリコシド結合し、かつ、２，３，４位のいずれかの水酸基がそのイス型構造のエカトリアルにあってグリコシド結合してなる前記（１）に記載の微小管集合構造体であり、
（３）前記多糖類が、アニオン性セルロース、カチオン性セルロース、ヒドロキシエチルセルロース、セルロース、グアーガム、キサンタンガム、グルコマンナン、アガロース、キチン、アルギン酸、及びアラビアガムから選ばれる少なくとも一種である前記（１）又は（２）に記載の微小管集合構造体、
（４）主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類を含有する多糖類含有液を収容した容器を冷媒に挿入することにより、冷媒液面の鉛直上方向に前記多糖類含有液中の溶媒を凍結成長させ、その後に溶媒を除去することを特徴とする（１）〜（３）のいずれか一項に記載の微小管集合構造体の製造方法
に関するものである。

この発明によると、微小な管が集合してなる微小管集合構造体を提供すること、及びこの微小管集合構造体を容易に製造する方法を提供するという技術的効果が奏される。

図１は、実施例１で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図２は、実施例２で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図３は、実施例３で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図４は、実施例４で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図５は、実施例５で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図６は、実施例６で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図７は、実施例７で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図８は、実施例８で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図９は、実施例９で製造された微小管集合構造体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１０は、比較例１で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１１は、比較例２で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１２は、比較例３で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１３は、比較例４で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１４は、比較例５で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。図１５は、比較例６で製造された微小多孔質体のＳＥＭ写真であり、右側の写真は倍率が１０００倍であり、左側の写真は倍率が２００倍である。

この発明に係る微小管集合構造体は、主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類で形成させる。

上記多糖類は、例えば、
（１）ピラノース構造を取り、１位の水酸基がそのイス型構造のエカトリアルにあってグリコシド結合し、かつ、
（２）ピラノース構造を取り、２，３，４位のいずれかの水酸基がそのイス型構造のエカトリアルにあってグリコシド結合する
コンホメーションをとることができる単糖が主鎖を構成するものが挙げられる。

以下、上記単糖を具体的に説明するが、これに限定されない。

前記単糖は、例えばグルコピラノース、ガラクトピラノース、マンノピラノース、グロピラノース、グルクロン酸、ガラクツロン酸、マンヌロン酸、グルロン酸、グルコサミン等が挙げられる。これら単糖は、架橋化合物となっていてもよい。

グルコースピラノースである式（１）に示されるβ−D−グルコピラノース及び式（２）に示されるβ−Ｌ−グルコピラノースが上記（１）の条件を満たすとき、２，３，４位のいずれの水酸基も上記（２）の条件を満たすことができる。それゆえに、これらは上記単糖に該当する。

式（５）に示されるβ−D−ガラクトピラノース及び式（６）に示されるβ−Ｌ−ガラクトピラノースが上記（１）の条件を満たすとき、２，３位の水酸基が上記（２）の条件を満たすことができ、式（７）に示されるα−D−ガラクトピラノース及び式（８）に示されるα−Ｌ−ガラクトピラノースが上記（１）の条件を満たすとき、４位の水酸基のみが上記（２）の条件を満たすことができる。それゆえに、これらは上記単糖に該当する。

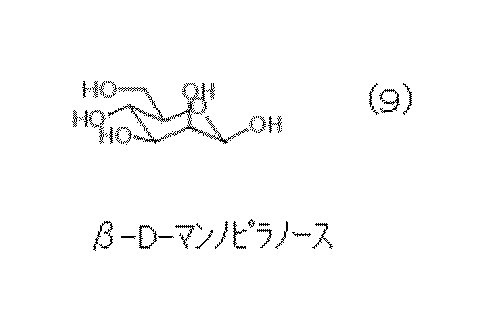

式（９）に示されるβ−D−マンノピラノース及び式（１０）に示されるβ−Ｌ−マンノピラノースが上記（１）の条件を満たすとき、３，４位の水酸基が上記（２）の条件を満たすことができ、式（１１）に示されるα−D−マンノピラノース及び式（１２）に示されるα−Ｌ−マンノピラノースが上記（１）の条件を満たすとき、２位の水酸基のみが上記（２）の条件を満たすことができる。それゆえに、これらは上記単糖に該当する。

式（１３）に示されるβ−D−グロピラノース及び式（１４）に示されるβ−Ｌ−グロピラノースが上記（１）の条件を満たすとき、２位の水酸基のみが上記（２）の条件を満たすことができ、式（１５）に示されるα−D−グロピラノース及び式（１６）に示されるα−Ｌ−グロピラノースが上記（１）の条件を満たすとき、３，４位の水酸基が上記（２）の条件を満たすことができる。それゆえに、これらは上記単糖に該当する。

グルクロン酸はグルコピラノースの６位がカルボン酸に酸化された構造であり、ピラノースの環の立体化学はグルコピラノースと同一である。これらの光学異性体及び１位の構造異性体を表す名称及び構造は、対応するそれと同一である。それゆえに、これらは上記単糖に該当する。

マンヌロン酸はマンノピラノースの６位がカルボン酸に酸化された構造であり、ピラノースの環の立体化学はマンノピラノースと同一である。これらの光学異性体及び１位の構造異性体を表す名称及び構造は、対応するそれと同一である。それゆえに、これらは上記単糖に該当する。

グルロン酸はグロピラノースの６位がカルボン酸に酸化された構造であり、ピラノースの環の立体化学はグロピラノースと同一である。これらの光学異性体及び１位の構造異性体を表す名称及び構造は、対応するそれと同一である。それゆえに、これらは上記単糖に該当する。

アミノ糖であるＮ−アセチルグルコサミンはグルコピラノースの２位水酸基がアセトアミド基に置換された構造であり、ピラノースの環の立体化学はグルコピラノースと同一である。これらの光学異性体及び１位の構造異性体を表す名称及び構造は、対応するそれと同一である。それゆえに、これらは上記単糖に該当する。

架橋化合物である３，６−アンヒドロ−α−Ｌ−ガラクトースは、α−Ｌ−ガラクトースの３位と６位の水酸基が縮合、環化したものであり、ピラノースの環の立体化学は、α−Ｌ−ガラクトースと同一である。それゆえに、これらは上記単糖に該当する。

本発明における多糖類の主鎖を構成する単糖は、例示に限定されるものではなく、上記（１）及び（２）の条件を同時に満たすものであれば使用することができる。

本発明における多糖類は、上記（１）及び（２）を同時に満たすコンホメーションをとることができる単糖から構成させる多糖、及びその誘導体である。

上記多糖としては、
１位及び４位水酸基が主鎖を担う結合に使用されるβ−D−グルコピラノースから構成されるセルロース、キサンタンガム、
１位及び４位水酸基が主鎖を担う結合に使用されるβ−D−グルコピラノース及びβ−D−マンノピラノースから構成されるグルコマンナン、
１位及び４位水酸基が主鎖を担う結合に使用されるβ−D−マンノピラノースから構成されるグアーガム、
１位及び３位水酸基が主鎖を担う結合に使用されるβ−D−ガラクトピラノースから構成されるアラビアガム、
１位及び３位水酸基が主鎖を担う結合に使用されるβ−D−ガラクトース、及び１位及び４位水酸基が主鎖を担う結合に使用される３，６−アンヒドロ−α−Ｌ−ガラクトースから構成されるアガロース、
１位及び４位水酸基が主鎖を担う結合に使用されるβ−D−マンヌロン酸及びα−Ｌ−グルロン酸から構成されるアルギン酸
１位及び４位水酸基が主鎖を担う結合に使用されるβ−D−Ｎ−アセチルグルコサミンから構成されるキチン
等を挙げることができる。

その他、多糖として、キシログルカン、ヒアルロン酸、キトサン、ヘパリン、コンドロイチン硫酸Ａ、コンドロイチン硫酸Ｂ、コンドロイチン硫酸Ｃ、コンドロイチン硫酸Ｄ、コンドロイチン硫酸Ｅ、ケラタン硫酸（ケラト硫酸）、カラギーナン、グルクロノキシラン、アラビノキシラン、ローカストビーンガム（イナゴマメガム、カロブガム）、フェヌグリークガム等を挙げることができる。

多糖の誘導体としては、アニオン性セルロース、カチオン性セルロース、ヒドロキシエチルセルロース、メチルセルロース、アセチルセルロース、ニトロセルロース、カルボキシメチルグアーガム、酸化グアーガム、リン酸化グアーガム、カチオン変性グアーガム、両性グアーガム等を挙げることができる。前記アニオン性セルロースとしては、例えば2,2,6,6-テトラメチルピペリジン1-オキシル（以下、ＴＥＭＰＯと略することがある。）でセルロースを酸化してなるＴＥＭＰＯ酸化セルロース、カルボキシメチルセルロース等を挙げることができる。カチオン性セルロースは例えばヒドロキシエチルセルロースにアルカリ性条件下で、グリシジルトリメチルアンモニウムクロライド又は３−クロル−２−ヒドロキシプロピルトリメチルアンモニウムクロライドを反応させて得ることができる。これらの内、アニオン性及び／又はカチオン性を有するものは、それらの塩類であってもよい。アニオン性を有するものの塩類としては、リチウム、ナトリウム、カリウム等のアルカリ金属塩、マグネシウム、カルシウム等のアルカリ土類金属塩、及びアンモニウム塩等が挙げられる。カチオン性を有するものの塩類としては、塩酸塩、硫酸塩等の無機塩類、蟻酸塩、酢酸塩等の有機酸塩類が挙げられる。

この発明に係る微小管集合構造体は、前記、主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類により、微小な管が形成され、しかもその管が集合した構造となっている。

微小管集合構造体における管の平均開口径は、通常０．１〜１００μｍである。なお、微小管集合構造体における管の開口径の測定はＳＥＭにより行うことができる。

この管の開口形状は、この微小管集合構造体を製造する条件によって、多角形、楕円形、円形等のように様々な形状を採りえる。典型的には、この管の開口形状は、四角形、五角形、六角形等の多角形状である。

この管の軸線方向長さは、この発明の方法によると、理論的には、無制限である。この管の軸線方向長さが無制限であることは、理想的には、管の端部から軸線方向に沿って観察すると管の端部における開口から管の他端部における開口まで、開口が複数に分割されずにそのまま貫通していることを意味する。したがって、この発明に係る理想的な微小管集合構造体は、言わばストローを束ねた状態であると形容することができる。

一方、いわゆる多孔体と称されるものは、その表面に開口する凹部があり、その凹部が多孔体の内部に存在する空孔と貫通孔をもって連絡し、前記空孔と他の空孔とが貫通孔をもって連絡し、空孔同士が孔でもって連絡し、その空孔が他の表面に開口する凹部と貫通孔をもって連絡するという形式で貫通孔が形成されることがある。従来から知られている多孔体に形成される貫通孔は、多孔体の表面に形成される貫通孔の開口部から他の表面に形成される開口部までの軸線が存在しない。したがって、この発明に係る微小管集合構造体は、軸線を有する管を有するという点において、従来の多孔体と区別される。

このような特殊な管構造を有する微小管集合構造体は、この発明の方法によって製造することができる。

この発明に係る微小管集合構造体の製造方法は、前記、主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類を含有する多糖類含有液を収容した容器を冷媒に挿入することにより、冷媒液面の鉛直上方向に前記多糖類含有液中の溶媒を凍結成長させ、その後に溶媒を除去することを特徴とする。

前記多糖類含有液における多糖類の含有濃度は、多糖類の種類によって含有濃度上限値及び含有濃度下限値が相違するが、いずれの多糖類であっても共通して適正であるとされる含有濃度範囲は、通常、０．１質量％以上２５質量％以下であり、好ましくは０．５質量％以上１５質量％以下である。多糖類の含有濃度が前記上限値を超えると、多糖類の種類にもよるが、多糖類分散液の粘度が高くなるために均質な濃度の分散液が得られにくい、微小管の壁が厚くなり十分な開口が得られないといった不都合を生じることがある。前記下限値未満の含有濃度であると微小管の壁が薄くなり、微小管同士に貫通孔ができることがある。

前記多糖類含有液を収容する容器は、冷媒中に挿入され、しかも徐々に挿入されるのであるから、容器における冷媒中に浸漬している部分と容器における冷媒直上の部分とで生じる温度差によって破損を生じさせない程度の物理特性例えば膨張率を有し、また、軸線方向の長さのある微小管を形成することができるように所定長さの高さを有する有底の形状であればよい。また、この容器の形状は、微小管集合構造体の用途に応じて、決定されることもできる。

この発明における多糖類含有液の溶媒としては、多糖類を均質に分散あるいは溶解し、且つ凝固点を有するものであれば特に制限はなく、通常、水、メタノール、エタノール、１−プロパノール、２−プロパノール、１−ブタノール、t-ブタノール、酢酸、ジメチルスルホキシド、ジメチルホルムアミド、ジメチルアセトアミド、アセトニトリル等の極性溶媒が挙げられる。この中でも、入手容易で安価であるという点で水が好適である。これら溶媒は一種単独で用いてもよいし、二種以上を併用してもよい。

この発明における冷媒としては、多糖類含有液の溶媒を凍結できる温度においても凍らない液体（不凍液）であれば特に制限はなく、通常、水、食塩水、エチレングリコール、四塩化炭素、アセトニトリル、エタノール、アセトン、ジエチルエーテル、液体窒素、液体水素、液体ヘリウム等が挙げられる。この中でも、入手容易で安価な上、比較的低温においても凍らないという点で液体窒素が好適である。また、冷媒としては液体のみならず、冷却装置等により冷却された空間（例えば多糖類含有液を凍結できる温度にまで冷却された空気）も用いることができる。

これら冷媒を冷却する手段として、寒剤及び/又は冷却装置を利用してもよい。寒剤としては、氷、食塩と氷の混合物、酢酸ナトリウムと氷との混合物、塩化カルシウムと氷との混合物、塩化アンモニウムと氷との混合物、硝酸アンモニウムと氷との混合物、塩化アンモニウムと硝酸カリウムと氷との混合物、臭化ナトリウムと氷との混合物、塩化ナトリウムと氷との混合物、塩化カリウムと氷との混合物、塩化マグネシウムと氷との混合物、塩化亜鉛と氷との混合物、ドライアイス等が挙げられる。これら寒剤の使用方法としては、冷媒とは接触せずに冷媒容器などを介して間接的に冷却する方法、冷媒に直接混合する方法を適宜選択する必要がある。冷却装置としては、投げ込み型冷却器等が挙げられる。冷却装置は、直接冷媒と接触してもよい。

多糖類含有液と冷媒の温度に特に制限はなく、多糖類含有液の温度は多糖類含有液の溶媒の凝固点よりも高く、多糖類含有液の溶媒の沸点よりも低ければよい。また、冷媒の温度は多糖類含有液の溶媒を凍結できる温度ならば特に制限はない。例えば水を溶媒として用いた場合、多糖類含有液の温度は水の凝固点である０℃よりも高く、水の沸点である１００℃よりも低ければよく、冷媒は水の凝固点である０℃よりも低ければよい。

この発明の方法においては、多糖類含有液を収容する容器を冷媒中に徐々に浸漬していくのであり、そのときの浸漬していく速度に特に制限はないが、通常、３〜３００μｍ／秒が好適である。より好ましくは、１０〜１００μｍ／秒である。凍結速度が遅すぎる場合には生産性の面で不適当である。また、凍結速度が早過ぎる場合には貫通孔の直線性が損なわれるといった不都合を生じることがある。

この発明の方法では、多糖類含有液を収容する容器を冷媒に徐々に浸漬していくと、冷媒に浸漬した容器内において、冷媒に浸漬した部分より上部から冷媒に浸漬した底部にかけて、冷媒に浸漬する前の多糖類含有液温度から冷媒温度の範囲の温度勾配が生じる。

本発明の方法は、次のような原理により本発明の効果が得られるものと推測している。
始めに、多糖類含有液を収容する容器底部が冷媒に接触すると、溶媒が凝固点以下に冷却されることにより、溶媒が凝固した多数の結晶核が生ずる。

そして、多糖類含有液を収容する容器を徐々に冷媒中に浸漬していくと、生成した結核から冷媒液面の鉛直上方向に柱状結晶が成長する。溶質である多糖類は、柱状結晶の成長に伴いその外周部に押しやられ、壁状に集合していく。

この多糖類の主鎖を構成する単糖が、ピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なる場合、シート状コンホメーションをとることができ、柱状結晶の周囲に押し集められた多糖類は膜状に積層する。

例えばセルロースは、「セルロースの科学」朝倉書店磯貝明編において、D−グルコピラノースがβ−１，４結合で連なる構造をしており、一方の２位水酸基と他方の６位水酸基、及び／又は一方の３位水酸基と他方の５位の酸素原子が水素結合で結合することで、隣り合う単糖同士が強固に固定された直線かつ平面状のコンホメーションをとることが記されている。この構造が長く連なることから、一分子は一直線上に張られたリボン状になっていると形容することができる。また、このリボン状の一分子が、面を約４５°傾けた状態で、横方向約０．５ｎｍ間隔、縦方向約０．６ｎｍ間隔で並行に束ねられ、セルロースミクロフィブリルとしての結晶構造が形作られており、この形状は、同一面に隣り合う分子間に存在する親水性の水素結合、及び面間に存在する疎水的なファンデルワールス力によるものであることが記されている。

このように、セルロースは親水性及び疎水性の相互作用を有することから、このセルロースは緻密な膜状構造、積層構造、更には本発明に係る微小管の壁を形成することができると考えられる。

セルロース以外でも本発明に係る多糖類のようにシート状コンホメーションをとり得る多糖類であれば、そのような多糖類は、本発明に係る工程に供されて処理されると、膜状構造、積層構造、更には本発明に係る微小管の壁を形成できると考えられる。

一方、澱粉は、D−グルコピラノースがα−１，４結合で連なる構造をしているおり、隣り合う単糖同士が水素結合を形成することがなく、比較的フレキシブルに様々なコンホメーションを取り得る。常温では澱粉粒は６コの単糖で１つのピッチを形成する螺旋構造をとる分子が二分子で二重螺旋を作り、それらが更に集まって巨大な塊状態になっている。この澱粉粒は熱水中では溶解してしまうことから、その相互作用は弱いことが伺える。

それゆえに澱粉は、本発明における工程に供されて処理されるとしても、平面的なコンホメーションをとり得ず、膜状構造、積層構造も形成できない。

多糖類含有液を収容する容器を冷媒中に完全に浸漬すると、多糖類含有液中の溶媒が凝固し、凝固した縦長の柱状結晶の周囲に多糖類分子が壁体のように集約された状態になる。この状態を溶媒が水の場合で例えると、霜柱のような氷の柱一本一本の周囲に多糖類分子により壁体が形成された有様であり、換言すると、多糖類分子の集合によって多数の管状壁体が形成され、それら多数の管状壁体における縦長の孔中に氷が充填された有様である。このような状態になったものを、仮に多糖類含有液凝固体と称する。

この発明の方法では、得られた多糖類含有液凝固体を冷媒から取り出し、凝固した溶媒を除去すると、この発明に係る微小管集合構造体が得られる。

凝固した溶媒の除去方法としては、柱状結晶の周囲に集約された多糖類の構造が損なわれなければ、どのような溶媒除去方法を採用してもよい。例えば凍結乾燥を用いれば溶媒が昇華するため、溶媒の融解、多糖類の再分散を抑えられるため好適である。また、多糖類が分散しないような非親和性の溶媒に一旦凍結置換すれば、風乾又は熱乾してもよい。

かくしてこの発明の方法により、この発明に係る微小管集合構造体が製造される。

この微小管集合構造体は、既に説明したように、軸線の長い微小な管が集合した構造を有する。

この微小管集合構造体は、その特殊な構造の故に、例えば触媒の担体、吸着剤、分離剤、複合材、化粧品、医薬等の分野に使用されることができる。

以下、実施例及び比較例によって本発明を更に詳しく説明するが、本発明はその要旨を超えない限り、以下の実施例に制約されるものではない。

（実施例１）
撹拌装置を備えた５Ｌ容ガラス製容器に、セルロースである針葉樹晒クラフトパルプをカナディアンスタンダードフリーネス４００に調整した、濃度１．５質量％である水分散液４０００ｇを投入し、５Ｌ容ガラス製容器の内容物を緩やかに撹拌し、Ｎ−オキシル化合物である２，２，６，６−テトラメチル−１−ピペリジン−Ｎ−オキシルの水溶液（濃度０．６質量％）１２５ｇと触媒であるハロゲン化アルカリ金属塩として臭化ナトリウムの水溶液（濃度６．０質量％）１２５ｇとを加えてセルローススラリーとした。

このセルローススラリーに次亜塩素酸ナトリウム水溶液（塩素濃度８質量％）３２０ｇを投入し、室温で５Ｌ容ガラス製容器の内容物を撹拌しつつ内容物のｐＨが１０．５を保持するように３０質量％水酸化ナトリウム水溶液を断続的に５Ｌ容ガラス製容器内に滴下した。次亜塩素酸ナトリウム水溶液を投入した後に約９０分が経過した時点で５Ｌ容ガラス製容器の内容物のｐＨが殆ど変化しなくなったことを確認した上で内容物の撹拌を停止し、その停止時点をもってＴＥＭＰＯ酸化反応の終了時点とした。

それまでに滴下した３０質量％水酸化ナトリウム水溶液の全量は２４ｇであった。酸化反応後時点におけるセルローススラリーを２００メッシュのナイロン製濾布で濾過した後、残存する水溶性薬品を除去するために濾過物を５Ｌ容ガラス製容器に投入し、約３０００ｇのイオン交換水を加えて５Ｌ容ガラス製容器の内容物を撹拌し、２００メッシュのナイロン製濾布で前記内容物を濾過する操作を３回繰り返した。濾過残渣として、濃度が４．１質量％であるＴＥＭＰＯ酸化セルロースのスラリー１２３０ｇを得た。

なお、ＴＥＭＰＯ酸化セルロースのスラリーの濃度は１１０℃で２時間加熱乾燥した後の残存物の重量から求めた。

ＴＡＰＰＩＳＴＡＮＤＡＲＤＭＥＴＨＯＤＴ２３７ｃｍ−９８に準じた方法で測定したＴＥＭＰＯ酸化セルロースのスラリーのカルボン酸量は対セルロース乾燥重量１ｇあたり１．２ｍｅｑだった。

得られたＴＥＭＰＯ酸化セルロースのスラリー６１ｇとイオン交換水６４ｇとを家庭用ジューサーミキサーにより解繊処理を行い、スラリーが半透明なゼリー状になることを確認した後、更にイオン交換水１２５ｇをこのスラリーに加えて解繊処理を続け、１．０質量％濃度のほぼ無色透明でゼリー状のＴＥＭＰＯ酸化セルロースの微細化物の水分散液を得た。この水分散液がこの発明における多糖類含有液である。得られたＴＥＭＰＯ酸化セルロースの微細化物の水性分散液を、外径１２ｍｍ、内径１０ｍｍ、長さ１２０ｍｍのポリプロピレン製の試験管に充填した。この試験管を２８μｍ／秒の速度で液体窒素の中に挿入し、氷晶柱を作成した。

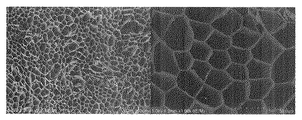

その試験管内に形成された氷晶柱を、凍結状態を維持したまま容器ごと切断して長さ１０ｍｍの円柱片を切り出した。円柱片を−１０℃、１ｍｍＨｇ以下の条件下に７２時間保持することにより、凍結状態を維持したまま水を除去（凍結乾燥）した。乾燥物の上面（上記切断面）のSEM観察結果を図１に示す。

なお、図１を始めとする各図における右側の写真は倍率１０００倍のＳＥＭ写真であり、左側の写真は倍率２００倍のＳＥＭ写真である。

図１によると、この乾燥物は、開口断面が五角形、六角形等の多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例２）

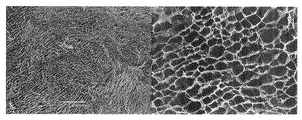

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したグルコマンナン（清水化学(株)製商品名「レオレックスRS」）の水溶液（この水溶液は、この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図２に示す。

図２によると、この乾燥物は、開口断面が四角形、五角形、六角形等の多角形状や円形、楕円形である管状体が多数集合してなる微小管集合構造体であった。

（実施例３）
実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したグアーガムの水溶液（このグアーガムの水溶液は、この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図３に示す。

図３によると、この乾燥物は、開口断面が明確な稜を有してはいないが多角形状や楕円形である管状体が多数集合してなる微小管集合構造体であった。

（実施例４）

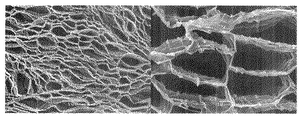

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したキサンタンガム（三晶（株）製商品名「KELZAN」）の水溶液（この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図４に示す。

図４によると、この乾燥物は、開口断面が明確な稜を有してはいないが四角形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例５）

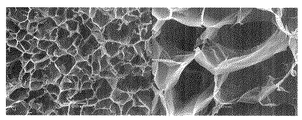

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したアガロース（伊那食品工業（株）製商品名「かんてんパウダー」）の水溶液（この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図５に示す。

図５によると、この乾燥物は、開口断面が明確な稜を有してはいないが三角形、四角形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例６）
実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したアルギン酸（富士化学工業(株)製商品名「スノーアルギンSSH」）の水溶液（この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図６に示す。

図６によると、この乾燥物は、開口断面が明確な稜を有してはいないが、三角形、菱形、台形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例７）
カニから剥離した殻１２５ｇを、水酸化カリウム水溶液（濃度２モル／Ｌ）３０００ｇに浸漬し、殻を浸した水酸化カリウム水溶液を６時間還流することにより、殻に付着したタンパク質を分解し、分解物を溶出させた。この殻を水洗後、塩酸（濃度１モル／Ｌ）２４００ｇに浸漬、室温で６時間撹拌することにより、殻に含まれていた炭酸カルシウムを溶出させた。溶出された殻を水洗した後、この殻をエタノール３Ｌに浸漬し、その状態でエタノールを６時間還流することにより、殻に含まれる色素を溶出させた。脱色された殻を水洗し、乾燥することにより、１５ｇのキチンが得られた。得られたキチン１５ｇに、濃度が１％となるようイオン交換水を加えて全体を１５００ｇとしたものを、石臼式摩砕機（増幸産業(株)製スーバーマスコロイダー型式MKCA6-2）にて処理することによりスラリーを得た。石臼式摩砕機における砥石にはMKG-C80#が使用され、その回転数は１５００ｒｐｍであった。石臼式摩砕処理の処理条件としては、クリアランス１５０μｍ、４パスであった。得られたスラリーの一部を４０℃恒温槽中に２日間放置し、水を一部除去した。その結果、スラリー濃度が２．０質量％であるキチンの水分散液（この発明における多糖類含有液に相当する。）を得た。

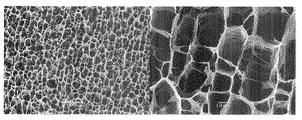

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を２．０質量％に希釈したキチンの水分散液（この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図７に示す。

図７によると、この乾燥物は、開口断面が明確な稜を有してはいないが、台形、長方形、四角形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例８）

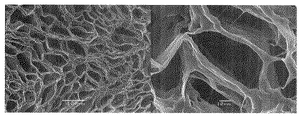

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を５．０質量％に希釈したヒドロキシエチルセルロース（ダイセル化学工業（株）製商品名「SP800」）の水溶液（この水溶液は、この発明における多糖類含有液に相当する。）を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図８に示す。

図８によると、この乾燥物は、開口断面が、明確な稜を有してはいないものもあるが、三角形、台形、長方形、四角形、五角形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（実施例９）

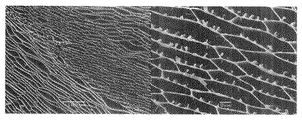

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１０．０質量％に希釈したアラビアガム（三栄薬品貿易（株）製商品名「アラビアガム末」）の水溶液を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図９に示す。

図９によると、この乾燥物は、開口断面が、明確な稜を有してはいないものもあるが、三角形、台形、長方形、四角形、五角形などの多角形状である管状体が多数集合してなる微小管集合構造体であった。

（比較例１）

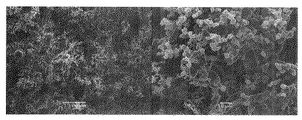

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈したデキストリンの水溶液を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１０に示す。

図１０によると、この乾燥物は、管状体の形成が認められず、単に多孔質であることが認められる微小多孔質体であった。

（比較例２）

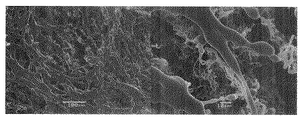

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに濃度を１．０質量％に希釈した酵素変性デキストリンの水溶液を用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１１に示す。

図１１によると、この乾燥物は、管状体の形成が認められず、単に多孔質であることが認められる微小多孔質体であった。

（比較例３）
実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりに澱粉の１０質量％水分散液を糊化させたものを用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１２に示す。

図１２によると、この乾燥物は、管状体の形成が認められず、底面のある孔の存在を認めることのできる微小多孔質体であった。

（比較例４）
実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の水分散液の代わりにヒドロキシエチルスターチの１．０質量％水分散液を糊化させたものを用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１３に示す。

図１３によると、この乾燥物は、管状体の形成が認められず、単に多孔質であることが認められる微小多孔質体であった。

（比較例５）

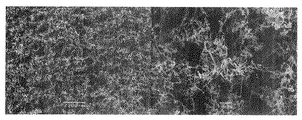

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の代わりに酸化澱粉の１．０質量％水分散液を糊化させたものを用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１４に示す。

図１４によると、この乾燥物は、管状体の形成が認められず、単に多孔質であることが認められる微小多孔質体であった。

（比較例６）

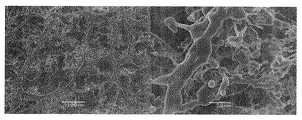

実施例１において、濃度が１．０質量％であるＴＥＭＰＯ酸化セルロースの微細化物の代わりにリン酸エステル化澱粉の１．０質量％水分散液を糊化させたものを用いた以外は実施例１と同様にして乾燥物を得た。この乾燥物の上面（上記切断面）のSEM観察結果を図１５に示す。

図１５によると、この乾燥物は、管状体の形成が認められず、単に多孔質であることが認められる微小多孔質体であった。

主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類で形成された微小管状体の集合体であるから、(1)ピラノース骨格における水酸基をさらに別の基に誘導することにより、或いは(2)微小な管を多数備えていることを利用することにより、触媒担体、吸着剤、分離剤、フィルター、複合化材、医薬品の担体、音を吸収する吸音材、衝撃を緩和する衝撃緩衝材、油を吸収する吸油材等に利用することができる。

Claims

主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類で形成された微小管状体の集合体である微小管集合構造体。
前記シート状コンホメーションを取れる多糖類が、１位の水酸基がそのイス型構造のエカトリアルにあってグリコシド結合し、かつ、２，３，４位のいずれかの水酸基がそのイス型構造のエカトリアルにあってグリコシド結合してなる前記請求項１に記載の微小管集合構造体。
多糖類が、アニオン性セルロース、カチオン性セルロース、ヒドロキシエチルセルロース、グアーガム、キサンタンガム、グルコマンナン、アガロース、キチン、アルギン酸、又はアラビアガムから選ばれる少なくとも一種である、請求項１又は２に記載の微小管集合構造体。
主鎖を構成する単糖がピラノース構造を取り、そのイス型構造のエカトリアルにある水酸基どうしの結合で連なるシート状コンホメーションを取れる多糖類を含有する多糖類含有液を収容した容器を冷媒に挿入することにより、冷媒液面の鉛直上方向に前記多糖類含有液中の溶媒を凍結成長させ、その後に凍結した溶媒を除去することを特徴とする請求項１〜３のいずれか一項に記載の微小管集合構造体の製造方法。
