Abstract

【目的】 非接触型アンテナ内蔵無線ＩＣタグはＩＣチップとアンテナが主要構成要素でありベ−スは樹脂であるが、薄く軽く小さく、強度的に強いものではないので、ＩＣタグ１がライナ３の面から突出しないように段ボ−ルのライナ３に凹み４を設け、そこに接着剤を付けた台２と共に装着したＩＣタグが破損しにくいＩＣタグ付き段ボ−ルを提供する。
【構成】 段ボ−ルのライナ３に非接触型アンテナ内蔵無線ＩＣタグ１を納めるべく凹み４を設け、ＩＣタグ１を接着剤付き台２と共にその凹み４に貼り付けたＩＣタグ付き段ボ−ル。
【選択図】 図１

Description

発明の詳細な説明

産業上の利用分野

この発明は、段ボ−ル製品に関するものである。

最近はユビキタス社会の実現の為の条件の一っであるインタ−ネット接続がＡＤＳＬや携帯電話等の普及で容易にしかも安価にできるようになっている。 一方、最近特に食品において体に有害あるいはその疑いのあるものや産地、賞味期間を偽った品物等、意図的であるか否かにかかわらず市場に出回り大きな問題になっている。 その対策としてバ−コ−ドをラベルに印刷して商品や包装品に貼り付けて、そのデ−タを読むことによって何時でも、誰でも、何処からでも製品の産地、製造年月日、材料、生産の履歴等の情報を、インタ−ネット経由で閲覧できるシステムが構築され普及しはじめている。 しかしバ−コ−ドはユビキタス社会には機能的、能力的に不十分なので、それに替わるＩＣタグの開発が急速に進んでいるが、段ボ−ル製品に取り付ける場合ＩＣタグの破損が問題になる。

発明が解決しようとする課題

非接触型アンテナ内蔵無線ＩＣタグはＩＣチップとアンテナが主要構成要素であるが、ベ−スは樹脂で薄く軽く小さく、強度的に強いものではない。 図２に示すようにＩＣタグ１を段ボ−ル製品に台２と共に貼り付けると、台２とＩＣタグ１がライナ３の面より突出する。 台２にクッション性を持たせた接着剤付きシ−トのようなものを使っても、段ボ−ルは外装品として使用される場合も多いので突出していると引っかかりやすく、搬送中に物が当たったり擦れたりして傷んだり破損しやすい。

課題を解決するための手段

ＩＣタグ１を段ボ−ルに接着する前工程で図３あるいは４のように、段ボ−ル製品のライナ３の表面にＩＣタグ１を納めるべく押し型（５）で凹み４を作り、そこに転移装置で接着剤を付けた台２と共にＩＣタグ１を装着する。

作用

図１のように台２はともかくとしＩＣタグがライナ面より沈んだ位置にあるため引っかかりにくく、搬送中にＩＣタグを傷めたり破損したりしにくくなる。

実施例１
本発明の実施例で、段ボ−ル製品を停止させないで連続的にＩＣタグを装着する場合で、型押し装置および転移装置としてはロ−ルである。 図３のように押し型５は型押しロ−ル（６）の外周から突出しており、ロ−ルの回転によりライナ３にＩＣタグより大き目の凹み４を作り、ＩＣタグ１および台２のライナ３への転移は転移ロ−ル（７）で凹み４の位置に合うように制御して行う。 台２としては粘着テ−プや粘着シ−トが実用的である。

実施例２

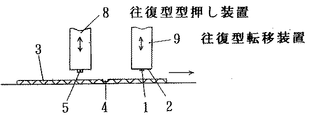

本発明の実施例で、段ボ−ル製品を一旦停止させて断続的にＩＣタグを装着する場合で、図４のように押し型５は往復型の型押し装置（８）で凹み４を作り、ＩＣタグ１および台２の段ボ−ルのライナ３への転移は往復型の転移装置（９）で凹み４の位置に合うように制御して行う。

発明の効果

この発明により段ボ−ル製品に装着したＩＣタグの破損が減り、信頼性が上がりユビキタス社会の実現の一助になる。

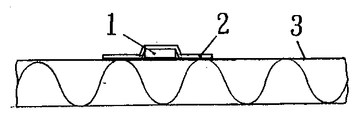

本発明の断面の概念図である。 従来の断面の概念図である。 本発明の実施例１の概念図である。 本発明の実施例２の概念図である。

符号の説明

１ ＩＣタグ
２ 台
３ ライナ
４ 凹み
５ 押し型
６ 型押しロ−ル
７ 転移ロ−ル
８ 往復型型押し装置
９ 往復型転移装置

Claims (1)

1. 段ボ−ルのライナ（３）に非接触型アンテナ内蔵無線ＩＣタグ（１）が突出しないように凹み（４）を設け、ＩＣタグ１を接着剤付き台（２）と共にその凹み４に貼り付けたＩＣタグ付き段ボ−ル。
