Abstract

Se proporcionan una placa de electrodo negativo, una batería secundaria y un dispositivo que tiene lo mismo. La placa de electrodo negativo comprende un colector de corriente de electrodo negativo y una película de electrodo negativo dispuesta en el colector de corriente de electrodo negativo. La película de electrodo negativo comprende un primer revestimiento y un segundo revestimiento. El primer revestimiento es la capa más exterior de la película de electrodo negativo y comprende un primer material activo de electrodo negativo. El primer material activo de electrodo negativo comprende un material basado en silicio y un material de carbono. En el primer recubrimiento, un porcentaje en masa del material a base de silicio es de 0,5% a 10%. El segundo revestimiento se proporciona entre el primer revestimiento y el colector de corriente del electrodo negativo, y comprende un segundo material activo del electrodo negativo. El segundo material activo de electrodo negativo comprende un material basado en silicio y un material de carbono. En el segundo recubrimiento, un porcentaje en masa del material a base de silicio es del 5% al 50%. La batería secundaria de la presente invención tiene alta energía específica, alta eficiencia de carga y descarga inicial y buen rendimiento de ciclo, y es muy segura. (Traducción automática con Google Translate, sin valor legal)

Description

DESCRIPCIÓN
Placa de electrodo negativo, batería secundaria y dispositivo con la misma
Campo técnico
La presente solicitud se refiere al campo de las baterías y, en particular, a una placa de electrodo negativo, una batería secundaria y a un aparato de la misma.
Antecedentes
En los últimos años, el campo de los vehículos de nuevas energías se ha desarrollado rápidamente y las baterías eléctricas han atraído la atención y la posición a favor de los principales fabricantes de automóviles de todo el mundo. Dado que las empresas de automóviles tienen requisitos cada vez más elevados relacionados con la energía específica de las baterías de alimentación, es imprescindible desarrollar materiales activos para electrodos con una energía específica más alta. Los materiales activos negativos comunes son principalmente grafito, pero su capacidad específica teórica es de solo 372 mAh/g. Además, las capacidades específicas reales del grafito artificial comercial actual y el grafito natural están cerca de sus capacidades específicas teóricas, las cuales no pueden mejorarse más, lo que limita la mejora de la energía específica de las baterías de alimentación. Por lo tanto, se requiere desarrollar nuevos materiales activos negativos con mayor capacidad específica.
Los materiales con base de silicio han atraído la atención de los investigadores debido a sus altas capacidades específicas teóricas (generalmente superiores a 4200 mAh/g) y sus abundantes recursos. Sin embargo, los materiales con base de silicio tienen una gran expansión de volumen durante un proceso de carga. Al mismo tiempo, los materiales con base de silicio también tienen el problema de una baja eficiencia de primera carga y descarga, lo que da como resultado una baja eficiencia de primera carga y descarga también de las baterías de alimentación.
Por lo tanto, cómo hacer que las baterías de energía que contienen materiales con base de silicio también cumplan con los requisitos de utilización es un problema común al que se enfrenta la industria en la actualidad.
El documento D1 (CN104885262A) describe un electrodo multicapa que comprende una capa conductora, una primera capa de electrodo compuesto y una segunda capa de electrodo compuesto, en donde un componente principal (primer componente activo principal) del material activo de la primera capa de electrodo compuesto y un componente principal del material activo que forma la segunda capa de electrodos compuestos (segundos componentes activos principales) están hechos de diferentes materiales.
Compendio
En vista de los problemas expuestos en el apartado Antecedentes, un propósito de la presente solicitud es proporcionar una placa de electrodo negativo, una batería secundaria y un aparato de la misma. La batería secundaria puede tener características de alta energía específica, alta eficiencia de primera carga y de descarga, buen rendimiento de ciclo y buen rendimiento de seguridad.
Para lograr el propósito anterior, en un primer aspecto de la presente solicitud, la presente solicitud está provista de una placa de electrodo negativo, que incluye un colector de corriente de electrodo negativo y una membrana negativa dispuesta en el colector de corriente de electrodo negativo, y la membrana negativa incluye una primera capa de revestimiento y una segunda capa de revestimiento. La primera capa de revestimiento está ubicada en una capa más externa de la membrana negativa e incluye un primer material activo negativo, el primer material activo negativo incluye un material con base de silicio y un material de carbono, y en la primera capa de revestimiento, un porcentaje en masa del material con base de silicio es de 0,5 % a 5 %. La segunda capa de revestimiento está dispuesta entre la primera capa de revestimiento y el colector de corriente de electrodo negativo e incluye un segundo material activo negativo, el segundo material activo negativo incluye un material con base de silicio y un material de carbono, y en la segunda capa de revestimiento, un porcentaje en masa del material con base de silicio es del 10 % al 50 %.
En un segundo aspecto de la presente solicitud, la presente solicitud está provista de una batería secundaria, que incluye la placa de electrodo negativo del primer aspecto de la presente solicitud.
En un tercer aspecto de la presente solicitud, la presente solicitud está provista de un aparato que incluye la batería secundaria del segundo aspecto de la presente solicitud.
La presente solicitud incluye al menos los siguientes efectos beneficiosos: la placa de electrodo negativo de la presente solicitud incluye una membrana negativa que tiene una estructura multicapa, en donde el porcentaje en masa del material con base de silicio en la estructura de la capa externa de la membrana negativa es pequeño, y el porcentaje en masa del material con base de silicio en la estructura de la capa interna es grande, por lo que la probabilidad de rotura de la película SEI en la superficie de la membrana negativa durante el proceso de carga y descarga se reduce considerablemente, como resultado, el grado de irreversibilidad de los iones también se reduce, además, la eficiencia de la primera carga y descarga y el rendimiento del ciclo de la batería secundaria también se pueden mejorar más, y el alto contenido del material con base de silicio en la estructura de la capa interna puede garantizar que el batería secundaria tiene una energía específica alta. El aparato de la presente solicitud incluye la batería secundaria del segundo aspecto de la presente solicitud y, por lo tanto, tiene al menos las mismas ventajas que la batería secundaria.
Breve descripción de los dibujos
La Figura 1 es un diagrama esquemático de una realización de una batería secundaria de la presente solicitud;
La Figura 2 es un diagrama esquemático de una realización de un módulo de batería de la presente solicitud;
La Figura 3 es un diagrama esquemático de una realización de un paquete de batería de la presente solicitud;
La Figura 4 es un diagrama despiezado de la Fig. 3; y
La Figura 5 es un diagrama esquemático de una realización de un aparato que utiliza la batería secundaria de la presente solicitud como fuente de energía.
Donde:
1 -Paquete de batería; 2-Caja superior;
3- Caja inferior;
4- Módulo de batería; y
5- Batería secundaria
Descripción de las realizaciones
A continuación, se describe en detalle una placa de electrodo negativo, una batería secundaria y un aparato de la misma según la presente solicitud.
En primer lugar, se describe la placa de electrodo negativo según el primer aspecto de la presente solicitud.
La placa de electrodo negativo según el primer aspecto de la presente solicitud incluye un colector de corriente de electrodo negativo y una membrana negativa dispuesta sobre el colector de corriente de electrodo negativo. La membrana negativa incluye una primera capa de revestimiento y una segunda capa de revestimiento, en donde la primera capa de revestimiento está situada en una capa más exterior de la membrana negativa e incluye un primer material activo negativo. El primer material activo negativo incluye un material con base de silicio y un material de carbono, y en la primera capa de revestimiento, un porcentaje en masa del material con base de silicio es de 0,5 % a 10 %. La segunda capa de revestimiento está dispuesta entre la primera capa de revestimiento y el colector de corriente de electrodo negativo, e incluye un segundo material activo negativo. El segundo material activo negativo incluye un material con base de silicio y un material de carbono, y en la segunda capa de revestimiento, un porcentaje en masa del material con base de silicio es del 5 % al 50 %.
La energía específica de la batería secundaria está estrechamente relacionada con la capacidad específica del material activo negativo. Generalmente, cuanto mayor es la capacidad específica del material activo negativo, más beneficioso es aumentar la energía específica de la batería secundaria. El material con base de silicio tiene una capacidad específica teórica relativamente alta, por lo que cuando se utiliza como material activo negativo de la batería secundaria, el material activo negativo puede lograr el propósito de aumentar la energía específica de la batería secundaria. Sin embargo, el material con base de silicio se expande mucho en volumen durante el proceso de carga, y una gran tensión de expansión generada dentro del material con base de silicio dañará la estructura del material con base de silicio. El daño estructural del material con base de silicio no solo destruirá el contacto eléctrico entre los materiales con base de silicio, sino que también puede hacer que la membrana negativa se desprenda del colector de corriente del electrodo negativo, haciendo que el proceso de extracción e inserción de iones no pueda continuar sin problemas. Además, aumentará el grado de irreversibilidad de los iones durante el proceso de extracción e inserción, lo que no solo reduce la eficiencia de la primera carga y de la descarga de la batería secundaria, sino que también afecta el rendimiento del ciclo y al rendimiento de seguridad de la batería secundaria. A su vez, debido a la expansión de volumen relativamente grande del material con base de silicio durante el proceso de carga y descarga, la película SEI en la superficie de la membrana negativa continuará rompiéndose y reparándose, consumiendo una gran cantidad de iones, lo que dará lugar a un incremento en el grado de irreversibilidad de los iones, que también afectará el rendimiento del ciclo de la batería secundaria.
La membrana negativa de la presente solicitud dispuesta sobre el colector de corriente del electrodo negativo tiene una estructura multicapa. La primera capa de revestimiento situada en la capa más externa de la membrana negativa incluye un material con base de silicio y un material de carbono, y la segunda capa de revestimiento situada entre la primera capa de revestimiento y el colector de corriente de electrodo negativo también incluye un material con base de silicio y un material de carbono, pero la diferencia consiste en que el porcentaje en masa del material con base de silicio en la primera capa de revestimiento es menor que el porcentaje en masa del material con base de silicio en la segunda capa de revestimiento. En comparación con una placa de electrodo negativo con base de carbono de una sola capa convencional, la batería secundaria de la presente solicitud puede tener una energía específica más alta. En comparación con una placa de electrodo negativo con base de silicio de una sola capa, la superficie de la membrana negativa con una estructura multicapa tiene un contenido relativamente bajo del material con base de silicio, por lo que durante el proceso de carga y descarga de la batería secundaria, la probabilidad de la rotura de la película SEI en la superficie de la membrana negativa se reduce considerablemente y, por lo tanto, también se reduce el grado de irreversibilidad de los iones, y el rendimiento del ciclo de la batería secundaria se puede mejorar.
En la primera capa de revestimiento, cuanto mayor sea el porcentaje en masa del material con base de silicio, más beneficioso es aumentar la energía específica de la batería secundaria. Sin embargo, debido a la expansión de volumen relativamente grande del material con base de silicio durante el proceso de carga, aumenta la probabilidad de romper la película SEI en la superficie de la membrana negativa y, como resultado, aumenta el grado de irreversibilidad de los iones. Al mismo tiempo, el porcentaje en masa del material con base de silicio no debe ser demasiado pequeño, por lo que es probable que la tensión de expansión de la primera capa de revestimiento y de la segunda capa de revestimiento difieran demasiado, y entonces la compatibilidad de interfaz entre la primera capa de revestimiento y la segunda capa de revestimiento se vuelve pobre, lo que también afectará el rendimiento de la batería secundaria.
Por lo tanto, en la primera capa de revestimiento, el porcentaje en masa del material con base de silicio es de 0,5 %-5 %.
En la segunda capa de revestimiento, cuanto mayor sea el porcentaje en masa del material con base de silicio, más beneficioso será aumentar la energía específica de la batería secundaria. Sin embargo, si el porcentaje en masa del material con base de silicio es demasiado grande, la diferencia de la tensión de expansión soportada por la primera capa de revestimiento y la segunda capa de revestimiento es demasiado grande, de modo que la compatibilidad de interfaz entre la primera capa de revestimiento y la segunda la capa de revestimiento se vuelve pobre, lo que también afectará el rendimiento de la batería secundaria.
Por lo tanto, en la segunda capa de revestimiento, el porcentaje en masa del material con base de silicio es del 10 % al 40 %.
Además, en la placa de electrodo negativo de la presente solicitud, dado que la primera capa de revestimiento y la segunda capa de revestimiento contienen el material con base de silicio y el material de carbono, la primera capa de revestimiento y la segunda capa de revestimiento pueden tener una buena compatibilidad de interfaz, aliviando así el problema de la tensión de expansión desigual de dos capas de revestimiento durante el proceso de carga. Sin embargo, si la diferencia entre el porcentaje en masa del material con base de silicio en la primera capa de revestimiento y en la segunda capa de revestimiento es demasiado pequeña, esencialmente no tendrá una diferencia significativa en comparación con la placa de electrodo negativo de una sola capa convencional, por lo que se fracasará en obtener las ventajas del diseño estructural multicapa de la membrana negativa. Si la diferencia en el porcentaje en masa del material con base de silicio en la primera capa de revestimiento y de la segunda capa de revestimiento difiere demasiado, provocará que la diferencia en la tensión de expansión entre la primera capa de revestimiento y la segunda capa de revestimiento sea demasiado grande, de modo que la primera capa de revestimiento y la segunda capa de revestimiento se puedan separar y desprender durante el proceso de carga y descarga de la batería secundaria.
Preferiblemente, la diferencia entre el porcentaje en masa del material con base de silicio en la segunda capa de revestimiento y el porcentaje en masa del material con base de silicio en la primera capa de revestimiento es de 5 %-35 %. Más preferentemente, la diferencia entre el porcentaje en masa del material con base de silicio en la segunda capa de revestimiento y el porcentaje en masa del material con base de silicio en la primera capa de revestimiento es de 10 %-30 %.
Además, la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y en la segunda capa de revestimiento también afectará el rendimiento de la batería secundaria. Si la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y en la segunda capa de revestimiento es demasiado pequeña, esencialmente no tendrá una diferencia significativa en comparación con la placa de electrodo negativo de una sola capa convencional, por lo que no reflejará las ventajas del diseño estructural multicapa de la membrana negativa. Si la diferencia en el porcentaje en masa del material de carbono en la primera capa de revestimiento y en la segunda capa de revestimiento difiere demasiado, provocará que la diferencia en la tensión de expansión entre la primera capa de revestimiento y la segunda capa de revestimiento sea demasiado grande, por lo que la primera capa de revestimiento y la segunda capa de revestimiento pueden separarse y desprenderse durante el proceso de carga y descarga de la batería secundaria.
Preferiblemente, la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y el porcentaje en masa del material de carbono en la segunda capa de revestimiento es del 10 % al 40 %. Más preferentemente, la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y el porcentaje en masa del material de carbono en la segunda capa de revestimiento es de 10 %-20 %.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, preferiblemente, el espesor de la primera capa de revestimiento es de 20 gm a 80 gm. Más preferentemente, el espesor de la primera capa de revestimiento es de 20 gm-50 gm.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, preferiblemente, el espesor de la segunda capa de revestimiento es de 40 gm a 140 gm. Más preferentemente, el espesor de la segunda capa de revestimiento es de 60 gm-100 gm.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, preferiblemente, la relación entre el espesor de la primera capa de revestimiento y el espesor de la segunda capa de revestimiento es de 0,2-5. Más preferiblemente, la relación entre el espesor de la primera capa de revestimiento y el espesor de la segunda capa de revestimiento es de 0,2-2. Más preferiblemente, la relación entre el espesor de la primera capa de revestimiento y el espesor de la segunda capa de revestimiento es de 0,5-1.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, la membrana negativa incluye además una capa de difusión miscible dispuesta entre la primera capa de revestimiento y la segunda capa de revestimiento, y la capa de difusión miscible está formada por la miscibilidad y la difusión entre la primera capa de revestimiento y la segunda capa de revestimiento. La presencia de la capa de difusión miscible puede mejorar aún más la compatibilidad de la interfaz entre la primera capa de revestimiento y la segunda capa de revestimiento, aumentar la fuerza de unión entre la primera capa de revestimiento y la segunda capa de revestimiento y evitar que la segunda capa de revestimiento se desprenda de la primera capa de revestimiento, de modo que el rendimiento de seguridad de la batería secundaria se puede mejorar aún más.
Preferiblemente, el espesor de la capa de difusión miscible es de 1 gm-20 gm. Más preferiblemente, el espesor de la capa de difusión miscible es de 3 gm-10 gm.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, el material con base de silicio se puede seleccionar entre uno o más de silicio amorfo, silicio cristalino, compuesto de silicio-carbono, compuesto de silicio-oxígeno y aleaciones de silicio. El material de carbono se puede seleccionar de una o más microesferas de grafito artificial, grafito natural y mesocarbono.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, preferiblemente, en la primera capa de revestimiento, la suma del porcentaje en masa del material con base de silicio y el material de carbono es del 89,5 % al 99 %.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, preferiblemente, en la segunda capa de revestimiento, la suma del porcentaje en masa del material con base de silicio y el material de carbono es del 87 % al 98 %.
En la placa de electrodo negativo de acuerdo con el primer aspecto de la presente solicitud, tanto la primera capa de revestimiento como la segunda capa de revestimiento pueden incluir además un aglutinante y un agente conductor, en donde el tipo y el contenido del aglutinante y del agente conductor no están limitados específicamente, los cuales se pueden seleccionar de acuerdo con las necesidades reales. Cabe señalar que el aglutinante de la primera capa de revestimiento y el aglutinante de la segunda capa de revestimiento pueden ser iguales o diferentes. Preferiblemente, el aglutinante de la primera capa de revestimiento y el aglutinante de la segunda capa de revestimiento son los mismos, de modo que la primera capa de revestimiento y la segunda capa de revestimiento se pueden disolver y difundirse mejor entre sí para formar una capa de difusión miscible.
Preferiblemente, en la primera capa de revestimiento posterior, un porcentaje en masa del aglutinante es de 0,5 % a 8 %.
Preferiblemente, en la primera capa de revestimiento después, un porcentaje en masa del agente conductor es de 0,5 % a 2,5 %.
Preferiblemente, en la segunda capa de revestimiento después, un porcentaje en masa del aglutinante es del 1 % al 10 %.
Preferiblemente, en la segunda capa de revestimiento después, un porcentaje en masa del agente conductor es del 1 % al 3 %.
Preferiblemente, el aglutinante se puede seleccionar de uno o más de ácido poliacrílico, poliacrilato de sodio, alginato de sodio, poliacrilonitrilo, polietilenglicol y carboximetilquitosano.
Preferiblemente, el agente conductor se puede seleccionar de uno o más de negro de acetileno, negro de Ketjen, negro de carbón conductor y nanotubos de carbono.
En la placa de electrodo negativo según el primer aspecto de la presente solicitud, el método de preparación de la placa de electrodo negativo puede incluir los pasos de:
(1) Preparación de la primera suspensión de electrodo negativo: dispersar el material con base de silicio, el material de carbono, el aglutinante y el agente conductor en agua desionizada en una cierta proporción y remover durante 0,5 h ~ 8 h;
(2) Preparación de la segunda suspensión de electrodo negativo: dispersar el material con base de silicio, el material de carbono, el aglutinante y el agente conductor en el agua desionizada en una cierta proporción y remover durante 0,5 h ~ 8 h;
(3) Preparación de la placa de electrodo negativo: cubrir la segunda suspensión de electrodo negativo en el colector de corriente de electrodo negativo para formar la segunda capa de revestimiento, y después cubrir la primera suspensión de electrodo negativo en la segunda capa de revestimiento para formar la primera capa de revestimiento, y después presionar en frío y cortar para obtener una placa de electrodo negativo.
A continuación, se describe la batería secundaria según el segundo aspecto de la presente solicitud.
La batería secundaria según el segundo aspecto de la presente solicitud incluye una placa de electrodo positivo, una placa de electrodo negativo, un electrolito y un separador, donde la placa de electrodo negativo es la placa de electrodo negativo según el primer aspecto de la presente solicitud.
En la batería secundaria de acuerdo con el segundo aspecto de la presente solicitud, el tipo de separador no está específicamente limitado, y el separador puede ser, pero no se limita a, cualquier material separador utilizado en baterías existentes, por ejemplo, polietileno, polipropileno, fluoruro de polivinilideno y una película de compuesto multicapa del mismo.
En la batería secundaria según el segundo aspecto de la presente solicitud, los tipos y composiciones específicos del electrolito no están específicamente limitados y se pueden seleccionar según las necesidades reales.
Cabe señalar que la batería secundaria según el segundo aspecto de la presente solicitud puede ser una batería de iones de litio, una batería de iones de sodio y cualquier otra batería secundaria que utilice la placa de electrodo negativo según el primer aspecto de la presente solicitud. Preferiblemente, la batería secundaria según el segundo aspecto de la presente solicitud es una batería de iones de litio.
Cuando la batería secundaria es una batería de iones de litio, el material activo positivo en la placa del electrodo positivo se puede seleccionar de uno o más óxidos compuestos de metales de transición de litio, pero la presente solicitud no se limita a ellos. Preferiblemente, el material activo positivo puede ser uno o más de óxido de litio y cobalto, óxido de litio y manganeso, óxido de litio, níquel, cobalto y manganeso, óxido de litio, níquel y manganeso, óxido de litio, níquel, cobalto y aluminio y fosfato de litio y hierro.
En algunas realizaciones, la batería secundaria puede incluir un paquete exterior para encapsular la placa de electrodo positivo, la placa de electrodo negativo y el electrolito. Como ejemplo, la placa de electrodo positivo, la placa de electrodo negativo y el separador se pueden laminar o enrollar para formar un conjunto de electrodos con una estructura laminada o un conjunto de electrodos con una estructura enrollada, y el conjunto de electrodos se encapsula en un paquete exterior. El electrolito puede ser una solución de electrolito, y la solución de electrolito se infiltra en el conjunto de electrodos. Puede haber uno o más conjuntos de electrodos en la batería secundaria, y su cantidad se puede ajustar según se requiera.
En algunas realizaciones, el paquete exterior de la batería secundaria puede ser un paquete blando, por ejemplo, un paquete de bolsa blanda. Un material del paquete blando puede ser plástico, por ejemplo, puede incluir uno o más de polipropileno (PP), tereftalato de polibutileno (PBT), succinato de polibutileno (PBS) y similares. El paquete exterior de un aparato electroquímico puede ser una carcasa dura, por ejemplo, una carcasa de aluminio.
La presente solicitud no tiene ninguna limitación particular sobre la forma de la batería secundaria, y la batería secundaria puede tener una forma cilíndrica, cuadrada o cualquier otra forma. La Figura 1 muestra un aparato electroquímico 5 de estructura cuadrada como ejemplo.
En algunas realizaciones, las baterías secundarias se pueden montar en un módulo de batería, y el módulo de batería puede incluir una pluralidad de baterías secundarias. Se puede ajustar una cantidad específica según la aplicación y la capacidad del módulo de batería.
La Figura 2 muestra un módulo de batería 4 como ejemplo. Haciendo referencia a la Figura 2, en el módulo de batería 4, una pluralidad de baterías secundarias 5 pueden estar dispuestas secuencialmente a lo largo de una dirección longitudinal del módulo de batería 4, ciertamente, pueden estar dispuestas de cualquier otra manera. Además, la pluralidad de baterías secundarias 5 se puede fijar mediante sujetadores.
Opcionalmente, el módulo de batería 4 puede incluir además un alojamiento con un espacio de alojamiento, y la pluralidad de baterías secundarias 5 se alojan en el espacio de alojamiento.
En algunas realizaciones, los módulos de batería anteriores se pueden ensamblar adicionalmente en un paquete de batería, y la cantidad de módulos de batería incluidos en el paquete de batería se puede ajustar en función de la aplicación y la capacidad del paquete de batería.
La Figura 3 y la Figura. 4 muestran un paquete de batería 1 como ejemplo. Haciendo referencia a la Figura 3 y la Figura. 4, el paquete de batería 1 puede incluir una caja de batería y una pluralidad de módulos de batería 4 dispuestos en la caja de batería. La caja de batería incluye un cuerpo de caja superior 2 y un cuerpo de caja inferior 3. El cuerpo de caja superior 2 puede cubrir el cuerpo de caja inferior 3 y formar un espacio cerrado para alojar los módulos de batería 4. La pluralidad de módulos de batería 4 se puede disponer en la caja de la batería de cualquier forma.
Finalmente, se describe un aparato según el tercer aspecto de la presente solicitud, que incluye la batería secundaria del segundo aspecto de la presente solicitud. La batería secundaria suministra energía al aparato. El aparato puede ser, pero no se limita a, un dispositivo móvil (por ejemplo, un teléfono móvil o un ordenador portátil), un vehículo eléctrico (por ejemplo, un vehículo totalmente eléctrico, un vehículo eléctrico híbrido, un vehículo eléctrico híbrido enchufable, una bicicleta eléctrica, un patinete eléctrico, un vehículo de golf eléctrico o un camión eléctrico), un tren eléctrico, un barco, un satélite, un sistema de almacenamiento de energía, y similares.
Se puede seleccionar una batería secundaria, un módulo de batería o un paquete de batería según los requisitos para usar el aparato.
La Figura 5 muestra un aparato como ejemplo. El aparato es un vehículo completamente eléctrico, un vehículo eléctrico híbrido, un vehículo eléctrico híbrido enchufable o similar. Para cumplir un requisito del aparato de alta potencia y alta densidad de energía del aparato electroquímico, se puede utilizar un paquete de batería o un módulo de batería.
En otro ejemplo, el aparato puede ser un teléfono móvil, una tableta, un ordenador portátil o similar. El aparato generalmente requiere ligereza y delgadez, y se puede utilizar una batería secundaria como fuente de energía.
A continuación se describe adicionalmente la presente solicitud haciendo referencia a las realizaciones. Se debe entender que estas realizaciones pretenden simplemente ilustrar la presente solicitud pero no limitar el alcance de la presente solicitud.
En las realizaciones 1-12 y los ejemplos comparativos 1-7, se prepara una batería de iones de litio según el siguiente método.
(1) Preparación de la Placa de Electrodo Positivo
Mezclar el material activo positivo LiNi0.8Co0.1Mn0.1O2, un agente conductor negro de acetileno y un aglutinante PVDF en una relación de masa de 96:2:2, añadir un solvente NMP y agitar bajo la acción de un mezclador al vacío hasta que el sistema sea uniforme para obtener una suspensión de electrodo positivo; y cubrir uniformemente la suspensión del electrodo positivo sobre papel de aluminio del colector de corriente del electrodo positivo y transferir a un horno para un secado adicional después de secarlo a temperatura ambiente, y después de prensar en frío y cortar, se obtiene la placa del electrodo positivo.
(2) Preparación de la Placa de Electrodo Negativo

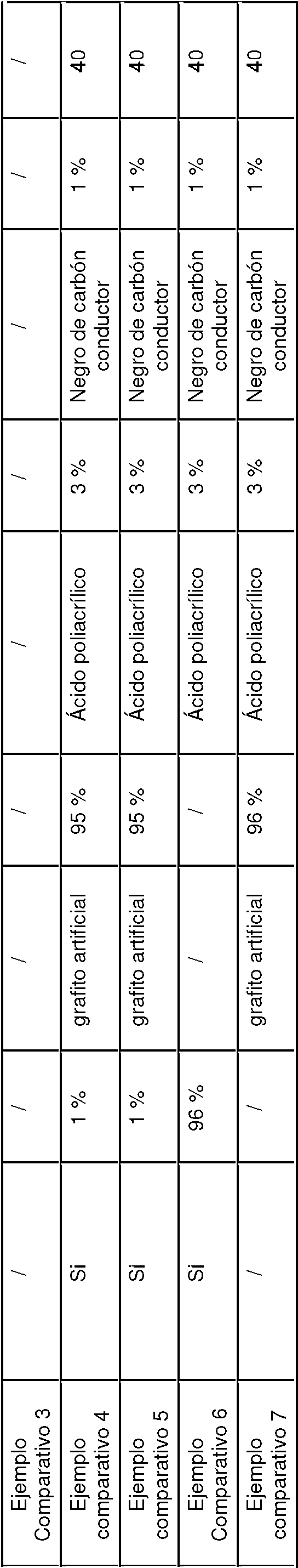

Mezclar el primer material activo negativo, el aglutinante y el agente conductor mostrados en la Tabla 1 en proporción, añadir agua desionizada solvente y agitar bajo la acción de una mezcladora al vacío hasta que el sistema sea uniforme para obtener una primera suspensión de electrodo negativo; mezclar el segundo material activo negativo, el aglutinante y el agente conductor de la Tabla 2 en proporción, añadir el agua desionizada solvente y agitar bajo la acción de un mezclador al vacío hasta que el sistema sea uniforme para obtener una segunda suspensión de electrodo negativo; recubrir uniformemente la segunda suspensión negativa y la primera suspensión negativa sobre una lámina de cobre del colector de corriente de electrodo negativo utilizando un método de extrusión de una sola capa, transferir a un horno para que se seque más después de secar a temperatura ambiente y después de prensar en frío y cortar, se obtiene la placa del electrodo negativo.
(3) Preparación del Electrolito
Mezclar carbonato de etileno (EC), carbonato de metilo y etilo (EMC) y carbonato de dietilo (DEC) en una proporción de volumen de 1:1:1 para obtener un solvente orgánico, después, la sal de litio completamente seca LiPF6 se disuelve en el solvente orgánico mixto, y se prepara una solución electrolítica con una concentración de 1 mol/L.
(4) Preparación del Separador
Se utiliza una película de polietileno como separador.
(5) Preparación de la batería de iones de litio
Apilar la placa del electrodo positivo anterior, el separador y la placa del electrodo negativo en orden, de modo que el separador se coloque entre las placas del electrodo positivo y negativo como un medio de aislamiento, y después realizar el bobinado para obtener un conjunto de electrodos; y colocar el conjunto de electrodos en un paquete exterior, inyectar el electrolito después del secado y realizar pasos como el envasado al vacío, el reposo, la formación y la conformación para obtener la batería de iones de litio.
Figure imgf000008_0001
Figure imgf000009_0001
Figure imgf000010_0001
Figure imgf000011_0001
A continuación se describe la prueba de rendimiento de la batería de iones de litio.
(1) Prueba de energía específica de la batería de iones de litio
La batería de iones de litio se carga al voltaje límite superior a una tasa de 1/3C a temperatura ambiente y después se descarga al voltaje límite inferior a una tasa de 1/3C para obtener la energía durante el proceso de descarga de la batería de iones de litio.
La energía específica de la batería de iones de litio (Wh/Kg) = la energía durante el proceso de descarga de la batería de iones de litio/la masa de la batería de iones de litio.
(2) Prueba de eficiencia de primera carga y descarga de la batería de iones de litio
La batería de iones de litio se convierte a 3,75 V a una tasa pequeña de 0,05 C a temperatura ambiente, después se carga al voltaje límite superior a una tasa de 1/3 C y después se descarga al voltaje límite inferior a una tasa de 1/ 3C para obtener la primera capacidad de carga y la primera capacidad de descarga de la batería de iones de litio. La eficiencia de primera carga y descarga (%) de la batería de iones de litio = la capacidad de primera descarga de la batería de iones de litio/la capacidad de primera carga de la batería de iones de litio x 100 %
(3) Prueba de rendimiento de ciclo de la batería de iones de litio
Cargar y descargar la batería de iones de litio a una tasa de 1C a temperatura ambiente para realizar una prueba de ciclo de carga y descarga. Primero, descargar al voltaje límite inferior a una tasa de 1C, esperar 5 minutos, después cargar al voltaje límite superior a una tasa de 1C, esperar 5 minutos, repetir los pasos anteriores de cargar y descargar hasta que la capacidad de descarga de la batería de iones de litio decae al 80 % de la capacidad de primera descarga, y registrar el número de ciclos de la batería de iones de litio en este momento.
Tabla 3. Resultados de la prueba de rendimiento de las realizaciones 1-12 y de los ejemplos comparativos 1-7
Figure imgf000012_0001
Del análisis a los resultados de la prueba en la Tabla 3, se puede saber que las membranas negativas de los Ejemplos Comparativos 1-3 están todas dispuestas en una estructura de una sola capa, donde la membrana negativa del Ejemplo Comparativo 1 solo contiene el material con base de silicio y no contiene el material de carbono, el área superficial específica activa de la reacción de contacto de los iones de litio activos con Si es relativamente grande, y la placa del electrodo negativo genera mucho calor. Aunque las baterías de iones de litio tienen una energía específica relativamente alta, la eficiencia de la primera carga y descarga de la batería de iones de litio es relativamente baja y, al mismo tiempo, el rendimiento del ciclo de la batería de iones de litio es relativamente bajo. La membrana negativa del Ejemplo Comparativo 2 solo contiene el material de carbono y no contiene el material con base de silicio. Aunque la eficiencia de la primera carga y descarga de la batería de iones de litio es relativamente alta, al mismo tiempo, el rendimiento del ciclo es relativamente bueno, pero es difícil obtener una batería de iones de litio con una energía específica alta y, por lo tanto, es difícil cumplir con los requisitos reales de utilización. La membrana negativa del Ejemplo Comparativo 3 contiene tanto el material de carbono como el material con base de silicio. Aunque el calor generado por el electrodo negativo es reducido en comparación con el ejemplo comparativo 1, su eficiencia de primera carga y descarga sigue siendo baja y difícil de cumplir con los requisitos reales de utilización.
Aunque las membranas negativas de los Ejemplos Comparativos 4 a 7 también están dispuestas en una estructura multicapa, la primera capa de revestimiento o la segunda capa de revestimiento no pueden cumplir los requisitos de contener tanto el material con base de silicio como el material de carbono al mismo tiempo, lo que da como resultado una mala compatibilidad de interfaz de la primera capa de revestimiento y de la segunda capa de revestimiento. Además, cuando la diferencia en el contenido del material con base de silicio y el material de carbono entre la primera capa de revestimiento y la segunda capa de revestimiento es demasiado grande, la diferencia en la tensión de expansión entre la primera capa de revestimiento y la segunda capa de revestimiento durante el proceso de carga es demasiado grande, la compatibilidad de interfaz entre la primera capa de revestimiento y la segunda capa de revestimiento se deteriorará aún más y la primera capa de revestimiento se desprenderá fácilmente. La batería de iones de litio no puede tener simultáneamente una energía específica alta, una alta eficiencia de primera carga y descarga y un buen rendimiento del ciclo, lo que afecta a la utilización de la batería de iones de litio.
La membrana negativa de las Realizaciones 1-12 tiene una estructura multicapa, que incluye una primera capa de revestimiento situada en la capa más externa y una segunda capa de revestimiento situada entre la primera capa de revestimiento y el colector de corriente de electrodo negativo, al mismo tiempo, el contenido del material con base de silicio y el material de carbono en la primera capa de revestimiento y la segunda capa de revestimiento es moderado. En este momento, la batería de iones de litio tiene una energía específica alta y una alta eficiencia de primera carga y descarga, al mismo tiempo, la batería de iones de litio también puede tener un buen rendimiento de ciclo.
A partir de un análisis adicional de los resultados de las pruebas de las Realizaciones 1-9, se puede observar que cuanto mayor sea el contenido total del material con base de silicio contenido en la membrana negativa, mayor será la energía específica de la batería de iones de litio, pero la eficiencia correspondiente de la primera carga y descarga y el rendimiento del ciclo de la batería de iones de litio se verán ligeramente afectados. Al mismo tiempo, cuanto mayor sea la diferencia en el porcentaje en masa del material con base de silicio entre la primera capa de revestimiento y la segunda capa de revestimiento, mayor será el impacto en el rendimiento del ciclo de la batería de iones de litio. Pero siempre y cuando el porcentaje en masa del material con base de silicio en la primera capa de revestimiento y la segunda capa de revestimiento se controle dentro de un rango apropiado, la batería de iones de litio puede tener una energía específica alta y una eficiencia alta de primera carga y descarga, así como buen rendimiento del ciclo.
Del análisis adicional a los resultados de las pruebas de las Realizaciones 2-5, se puede observar que la energía específica y el rendimiento del ciclo de la batería de iones de litio se pueden mejorar gradualmente, a medida que aumenta el contenido del material con base de silicio en la primera capa de revestimiento, pero la eficiencia de la primera carga y descarga de la batería de iones de litio disminuirá ligeramente.
Del análisis adicional a los resultados de prueba de las Realizaciones 6-9, se puede observar que la energía específica de la batería de iones de litio se puede mejorar gradualmente a medida que aumenta el contenido del material con base de silicio en la segunda capa de revestimiento, pero la primera la eficiencia de carga y descarga y el rendimiento del ciclo de la batería de iones de litio disminuirán ligeramente.
Del análisis adicional a los resultados de las pruebas de las Realizaciones 10-12, se puede observar que la primera capa de revestimiento y la segunda capa de revestimiento utilizan un aglutinante diferente al de las Realizaciones 1 -9 y la batería de iones de litio aún puede tener una energía específica elevada y tener una alta eficiencia de primera carga y descarga, así como un buen rendimiento del ciclo.

Claims (10)

REIVINDICACIONES
1. Una placa de electrodo negativo, que comprende un colector de corriente de electrodo negativo y una membrana negativa dispuesta sobre el colector de corriente de electrodo negativo,
en donde,
la membrana negativa comprende:
una primera capa de revestimiento, situada en una capa más exterior de la membrana negativa y que comprende un primer material activo negativo, comprendiendo el primer material activo negativo un material con base de silicio y un material de carbono; y
una segunda capa de revestimiento, dispuesta entre la primera capa de revestimiento y el colector de corriente de electrodo negativo y que comprende un segundo material activo negativo, comprendiendo el segundo material activo negativo un material con base de silicio y un material de carbono;
en la primera capa de revestimiento, el porcentaje en masa del material con base de silicio es del 0,5 % al 5 %; y, en la segunda capa de revestimiento, el porcentaje en masa del material con base de silicio es del 10 % al 40 %.
2. La placa de electrodo negativo de acuerdo con la reivindicación 1, en la que la diferencia entre el porcentaje en masa del material con base de silicio en la segunda capa de revestimiento y el porcentaje en masa del material con base de silicio en la primera capa de revestimiento es del 5 % al 35 %, preferiblemente, la diferencia entre el porcentaje en masa del material con base de silicio en la segunda capa de revestimiento y el porcentaje en masa del material con base de silicio en la primera capa de revestimiento es del 10 % al 30 %.
3. La placa de electrodo negativo de acuerdo con una cualquiera de las reivindicaciones 1 o 2, en la que la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y el porcentaje en masa del material de carbono en la segunda capa de revestimiento es del 10 % al 40 %, preferiblemente, la diferencia entre el porcentaje en masa del material de carbono en la primera capa de revestimiento y el porcentaje en masa del material de carbono en la segunda capa de revestimiento es del 10 % al 20 %.
4. La placa de electrodo negativo de acuerdo con una cualquiera de las reivindicaciones 1 a 3, en la que, en la primera capa de revestimiento, la suma del porcentaje en masa del material con base de silicio y el material de carbono es del 89,5 % al 99 %; y/o
en la segunda capa de revestimiento, la suma del porcentaje en masa del material con base de silicio y el material de carbono es del 87 % al 98 %.
5. La placa de electrodo negativo de acuerdo con una cualquiera de las reivindicaciones 1 a 4, en la que, el espesor de la primera capa de revestimiento es de 20 gm a 80 gm, preferiblemente de 20 gm a 50 gm; y/o el espesor de la segunda capa de revestimiento es de 40 gm a 140 gm, preferiblemente de 60 gm a 100 gm.
6. La placa de electrodo negativo de acuerdo con la reivindicación 5, en la que la relación entre el espesor de la primera capa de revestimiento y el espesor de la segunda capa de revestimiento es de 0,2 a 5, preferentemente de 0,2 a 2, más preferentemente de 0,5 a 1.
7. La placa de electrodo negativo de acuerdo con una cualquiera de las reivindicaciones 1 a 6, en la que la membrana negativa comprende además una capa de difusión miscible dispuesta entre la primera capa de revestimiento y la segunda capa de revestimiento, y la capa de difusión miscible está formada por miscibilidad y difusión entre la primera capa de revestimiento y la segunda capa de revestimiento.
8. La placa de electrodo negativo de acuerdo con la reivindicación 7, en la que el espesor de la capa de difusión miscible es de 1 gm a 20 gm, preferiblemente de 3 gm a 10 gm.
9. Una batería secundaria, que comprende la placa de electrodo negativo de acuerdo con una cualquiera de las reivindicaciones 1 a 8.
10. Un aparato que comprende la batería secundaria de acuerdo con la reivindicación 9.
ES20766158T 2019-03-01 2020-02-28 Placa de electrodo negativo, batería secundaria y dispositivo con la misma Active ES2930297T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
CN201910155560.7A CN111640913B (zh) 2019-03-01 2019-03-01 负极片及二次电池
PCT/CN2020/077138 WO2020177624A1 (zh) 2019-03-01 2020-02-28 负极片、二次电池及其装置

Publications (1)

Publication Number Publication Date
ES2930297T3 true ES2930297T3 (es) 2022-12-09

Family

ID=72332691

Family Applications (1)

Application Number Title Priority Date Filing Date
ES20766158T Active ES2930297T3 (es) 2019-03-01 2020-02-28 Placa de electrodo negativo, batería secundaria y dispositivo con la misma

Country Status (6)

Country Link
US (1) US12224429B2 (es)
EP (1) EP3916860B1 (es)
CN (1) CN111640913B (es)
ES (1) ES2930297T3 (es)
PT (1) PT3916860T (es)
WO (1) WO2020177624A1 (es)

Families Citing this family (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112018328B (zh) * 2020-09-21 2021-07-06 珠海冠宇电池股份有限公司 一种掺硅负极片及包括该负极片的锂离子电池
KR102585559B1 (ko) * 2020-10-15 2023-10-05 에스케이온 주식회사 이차 전지용 음극 및 이를 포함하는 이차 전지
KR102570427B1 (ko) * 2021-03-25 2023-08-24 에스케이온 주식회사 이차전지용 음극 및 이를 포함하는 리튬 이차 전지
CN113782712A (zh) * 2021-08-30 2021-12-10 上海纳米技术及应用国家工程研究中心有限公司 一种梯次结构硅碳负极极片的制备方法及其产品
CN117293268B (zh) * 2021-09-08 2026-04-17 珠海冠宇电池股份有限公司 一种负极片和锂离子电池
CN113745468B (zh) * 2021-09-08 2023-09-26 珠海冠宇电池股份有限公司 一种锂离子电池和电子装置
CN116885105A (zh) * 2021-09-08 2023-10-13 珠海冠宇电池股份有限公司 一种硅负极体系的锂离子电池和电子装置
EP4195317A4 (en) * 2021-10-15 2024-03-20 Contemporary Amperex Technology Co., Limited NEGATIVE ELECTRODE PLATE, SECONDARY BATTERY, BATTERY MODULE, BATTERY PACK AND ENERGY CONSUMPTION DEVICE
WO2023127334A1 (ja) * 2021-12-27 2023-07-06 パナソニックＩｐマネジメント株式会社 円筒形二次電池
EP4228042A4 (en) * 2021-12-27 2023-09-13 Contemporary Amperex Technology Co., Limited SECONDARY BATTERY AND ELECTRICAL APPLIANCE INCLUDING THE SAME
EP4261913A1 (en) * 2022-04-14 2023-10-18 Cellforce Group GmbH Multilayer electrode, a method for manufacturing an electrode and electrochemical storage device
CN115172652B (zh) * 2022-07-15 2026-03-10 惠州市豪鹏科技有限公司 一种硅基负极片及其电池
EP4481847A4 (en) * 2022-07-28 2026-03-04 Contemporary Amperex Technology Hong Kong Ltd SECONDARY BATTERY AND ASSOCIATED PREPARATION PROCESS, AS WELL AS ELECTRICAL DEVICE
KR20250029257A (ko) * 2023-02-13 2025-03-04 컨템포러리 엠퍼렉스 테크놀로지 (홍콩) 리미티드 이차전지 및 전기기기
CN116565139B (zh) * 2023-03-13 2023-09-29 宁德时代新能源科技股份有限公司 一种电极组件、二次电池和用电装置
CN119230740B (zh) * 2023-06-30 2026-01-20 宁德时代新能源科技股份有限公司 一种负极极片、二次电池和用电装置
CN119812214B (zh) * 2025-01-03 2025-11-28 浙江极氪智能科技有限公司 负极极片及其制备方法和电池

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1207566B8 (en) * 2000-11-18 2007-09-12 Samsung SDI Co., Ltd. Anode thin film for lithium secondary battery
CN101969114A (zh) * 2010-09-26 2011-02-09 东莞新能源科技有限公司 锂离子二次电池及其极片的制备方法
KR101407085B1 (ko) * 2011-05-02 2014-06-19 주식회사 엘지화학 다층의 전극 활물질층을 포함하는 전극 및 이를 포함하는 이차 전지
CN102426924B (zh) * 2011-10-13 2014-05-14 李荐 一种高性能铝/碳复合电极箔及其制备方法
GB2507535B (en) 2012-11-02 2015-07-15 Nexeon Ltd Multilayer electrode
JP6237791B2 (ja) * 2013-12-27 2017-11-29 三洋電機株式会社 非水電解質二次電池用負極
WO2015115051A1 (ja) * 2014-01-31 2015-08-06 三洋電機株式会社 非水電解質二次電池用負極
CN105742613B (zh) * 2016-04-18 2018-09-18 宁德新能源科技有限公司 一种负极极片和锂离子电池
KR101986626B1 (ko) * 2016-08-26 2019-09-30 주식회사 엘지화학 리튬 이차전지용 음극 및 이를 포함하는 리튬 이차전지
JP6897253B2 (ja) * 2017-04-10 2021-06-30 トヨタ自動車株式会社 リチウムイオン二次電池用負極
PL3654423T3 (pl) * 2017-08-18 2022-06-13 Lg Chem, Ltd. Elektroda ujemna dla akumulatora litowego i zawierający ją akumulator litowy
CN108550857A (zh) * 2018-03-15 2018-09-18 桑顿新能源科技有限公司 一种具有梯度硅含量的负极片及锂电池

Also Published As

Publication number Publication date
US20210391572A1 (en) 2021-12-16
EP3916860B1 (en) 2022-09-28
EP3916860A1 (en) 2021-12-01
CN111640913A (zh) 2020-09-08
CN111640913B (zh) 2021-08-06
EP3916860A4 (en) 2022-04-06
WO2020177624A1 (zh) 2020-09-10
US12224429B2 (en) 2025-02-11
PT3916860T (pt) 2022-11-11

Similar Documents

Publication Publication Date Title
ES2930297T3 (es) Placa de electrodo negativo, batería secundaria y dispositivo con la misma
CN107069086B (zh) 二次电池、复合电解质、电池包以及车辆
CN101167209A (zh) 用于非水电解质锂离子电池的正极材料及使用它的电池
CN115133020B (zh) 锰酸锂正极活性材料及包含其的正极极片、二次电池、电池模块、电池包和用电装置
CN115084437A (zh) 负极极片及其制备方法、二次电池及用电装置
WO2025194656A1 (zh) 锂离子电池及用电装置
WO2025213770A1 (zh) 电池单体、电池和用电装置
WO2024011512A1 (zh) 负极极片、制备负极极片的方法、二次电池、电池模块、电池包和用电装置
CN116864837A (zh) 二次电池和用电装置
WO2026040358A1 (zh) 电池单体、电池装置和用电装置
CN117280509A (zh) 锂离子电池和用电装置
CN115810863A (zh) 隔离膜及其制备方法、二次电池、电池模块、电池包和用电装置
ES2936648T3 (es) Batería secundaria y dispositivo que la contiene
CN116711099A (zh) 负极极片、二次电池、电池模块、电池包和用电装置
Shukla et al. Electrochemical power sources: 1. Rechargeable batteries
US12431501B2 (en) Battery cell, battery and electric device
JP2025060853A (ja) 電解液、二次電池、電池モジュール、電池パック、及び装置
WO2025232136A1 (zh) 电池单元、电池包及车辆
WO2025112489A9 (zh) 负极极片、二次电池以及用电装置
CN2433737Y (zh) 锂离子动力电池
CN117441247A (zh) 电极组件及其制备方法、二次电池、电池模块、电池包和用电装置
CN115483364B (zh) 负极及具备该负极的非水电解质二次电池
EP4318637A1 (en) Secondary battery and preparation method therefor, battery module, battery pack, and electric device
CN119725782B (zh) 二次电池和电子装置
CN115832219B (zh) 一种复合材料、正极极片及二次电池
