Abstract

The lock cylinder has a toothed edge key (1). One of the edges (1b) contains a series of protrusions and recesses forming a combination with tumbler pins (14) spring-loaded inside a stator (2) and rotor (3) which form part of the cylinder. A blind recess (7) in the untoothed edge (1a) accommodates a relatively strong compression spring (9) and a security tumbler pin (8) moving between extended and retracted positions. When the correct key is inserted, this pin is radially aligned and in contact with a mating pin (10) in a seat in the stator via the opening (13) in a plate (12) inserted in the rotor. The thickness of the plate is equal to the difference between the radii of the untoothed edge (4) and that (5) of the outside of the rotor. In the lengthwise direction, the position of the pins does not coincide with that of the tumbler pins (14) of the main combination.

Description

GEBIET DER ERFINDUNGFIELD OF THE INVENTION

Das System gemäß der vorliegenden Erfindung ist besonders für die Anwendung auf einen Schlüssel vom Typ mit einem verzahnten Schaft bestimmt, wobei dieser eine glatte Kante und eine verzahnte Kante mit einer Folge von Vertiefungen und Vorsprüngen aufweist, die das Schloßgeheimnis in Verbindung mit jeweiligen Sätzen von Haupt-Zuhaltungsstiften und Haupt-Gegenzuhaltungsstiften bilden, die im Inneren einer entsprechenden Einheit aus einem Stator und Rotor federvorgespannt sind, die einen Schließzylinder vorzugsweise von Typ mit einem europäischen Profil bilden. Auf diese Weise erstrecken sich bei Fehlen des Schlüssels diese Haupt-Gegenzuhaltungsstift über die Drehebene des Rotors hinweg, wobei die Öffnungsdrehung verhindert wird, während beim Einstecken des richtigen Schlüssels in den Schlüsselkanal des Rotors die Sätze aus Zuhaltungsstiften und Gegenzuhaltungsstiften so neu angeordnet werden, daß die Trennebene zwischen dem Zuhaltungsstift und dem Gegenzuhaltungsstift jedes Satzes in Übereinstimmung mit der Drehebene des Rotors liegt, so daß damit dessen Öffnungsdrehung ermöglicht wird.The system according to the present invention is particularly intended for application to a key of the type with a toothed shaft, said key having a smooth edge and a toothed edge with a series of recesses and protrusions, which the lock secret in connection with respective sets of main Form locking pins and main counter-locking pins which are spring-biased inside a corresponding unit consisting of a stator and rotor, which form a locking cylinder, preferably of a type with a European profile. In this way, in the absence of the key, these main counter-locking pins extend beyond the plane of rotation of the rotor, preventing the opening rotation, while when the correct key is inserted into the key channel of the rotor, the sets of locking pins and counter-locking pins are rearranged so that the The plane of separation between the tumbler pin and the counter tumbler pin of each set lies in accordance with the plane of rotation of the rotor, so that its opening rotation is thereby made possible.

STAND DER TECHNIKSTATE OF THE ART

Bei diesen Schlüsseln ist es wünschenswert, irgendeine zusätzliche Bedingung einzuführen, die zur gleichen Zeit erfüllt sein muß, wie das Haupt-Schloßgeheimnis, das sich aus der Verzahnung ergibt, derart, daß es so schwierig wie möglich ist, den Schlüssel außerhalb des Bereichs des eigentlichen Herstellers nachzuahmen.With these keys, it is desirable to introduce any additional condition that must be met at the same time as the master lock secret that results from the interlocking such that it is as difficult as possible to keep the key out of the real range Manufacturer.

Eine Möglichkeit zur Ausbildung einer zusätzlichen Bedingung für die Unumkehrbarkeit ergibt sich mittels eines zusätzlichen Sicherheits-Zuhaltungsstiftes, der mit einem jeweiligen sich in dem Stator oder Gehäuse befindenden Sicherheits-Gegenzuhaltungsstift in der gleichen Weise zusammenwirkt, wie die Sätze von Zuhaltungsstiften und Gegenzuhaltungsstiften der Hauptkombination.One possibility for forming an additional condition for irreversibility arises by means of an additional safety tumbler pin, which is in contact with a respective one the safety counter-pin located on the stator or housing cooperates in the same way as the sets of tumbler pins and counter-pin of the main combination.

Eine für das Einsetzen eines derartigen zusätzlichen die Nachahmung verhindernden Zuhaltungsstiftes geeignete Stelle ist die unverzahnte Kante des Schaftes des Schlüssels, weil dies die Stelle ist, die die größte verfügbare Materialstärke ohne Störung mit der labyrinthartigen längsverlaufenden Riffelung oder der Kombinationsverzahnung der verzahnten Kante aufweist. Hierbei ergibt sich jedoch das Problem, daß wenn der Schlüssel in den Rotor eingesteckt ist, es genau diese unverzahnte Kante ist, die die Funktion erfüllt, den zylindrischen Umfang des Rotors kontinuierlich auszubilden, wobei das Material des Rotors ersetzt wird, das bei der Herstellung des Schlüsselkanals durch Räumen entfernt wurde. Dies bedeutet, daß die unverzahnte Kante des Schlüssels glatt abschließend mit der Innenwand des Stators ausgerichtet ist, was verhindert, daß irgendein Zustand einer Drehblockierung auf der Grundlage von Zuhaltungsstiften und Gegenzuhaltungsstiften ausgebildet wird, wie dies erwünscht ist.A suitable place for the insertion of such an additional anti-counterfeit tumbler pin is the toothless edge of the shaft of the key, because this is the point that has the greatest available material thickness without interference with the labyrinth-like longitudinal corrugation or the combination toothing of the toothed edge. However, the problem arises here that when the key is inserted into the rotor, it is precisely this toothless edge which has the function of continuously forming the cylindrical circumference of the rotor, replacing the material of the rotor which is used in the manufacture of the Key channel was removed through rooms. This means that the toothless edge of the key is flush with the inner wall of the stator, which prevents any state of rotation lock being formed based on tumbler and counter tumbler pins as desired.

ERLÄUTERUNG DER ERFINDUNG UND DER VORTEILEEXPLANATION OF THE INVENTION AND ADVANTAGES

Das neuartige vorgeschlagene System ergibt eine erfinderische Lösung, die das Einsetzen von einem oder mehreren zusätzlichen Zuhaltungsstiften für eine Nichtnachahmbarkeit in die unverzahnte Kante des Schlüssels ermöglicht, wobei das vorstehend erläuterte Problem beseitigt wird.The novel proposed system provides an inventive solution that allows one or more additional tumbler pins to be inserted into the toothless edge of the key for non-copyability, thereby eliminating the problem discussed above.

Dieses neuartige System besteht darin, daß bei dem Schlüssel der Abstand zwischen seinem theoretischen Drehmittelpunkt und seiner unverzahnten längsverlaufenden Kante, d.h. der Radius der unverzahnten Kante, kleiner als der Außenradius des Rotors ist, und daß in dieser unverzahnten Kante zumindest eine Blindausnehmung mit einer relativ starken ersten Druckfeder und einem Sicherheits-Zuhaltungsstift ausgebildet ist, der vorspringende und zurückgezogene Stellungen bezüglich dieser Blindausnehmung entsprechend den jeweiligen Zuständen der Ausdehnung und Zusammendrückung der Feder einnehmen kann, daß, wenn der Schlüssel in der richtigen Kombination eingesetzt ist, dieser Sicherheits-Zuhaltungsstift in Radialrichtung und in Kontakt mit einem Sicherheits-Gegenzuhaltungsstift ausgerichtet ist, der in einen Sitz des Stators eingesetzt und durch eine zweite relativ schwache Druckfeder vorbelastet ist, wobei dieser Gegenzuhaltungsstift in diesem Sitz vorspringende und zurückgezogene Stellungen entsprechend dem entspannten oder zusammengedrückten Zustand der zweiten Feder einnehmen kann, und daß der Kontakt zwischen dem Sicherheits-Zuhaltungsstift und dem Sicherheits-Gegenzuhaltungsstift durch eine Öffnung hindurch erfolgt, die in einer Zusatzplatte vorhanden ist, die in den Rotor eingesetzt ist, wobei die Dicke dieser Platte gleich der Differenz ist, die zwischen dem Radius der unverzahnten Kante des Schlüssels und dem Außenradius des Rotors besteht, wobei die Sicherheits-Zuhaltungsstifte in Längsrichtung an Positionen liegen, die nicht mit den Sätzen von Zuhaltungsstiften und Gegenzuhaltungsstiften des Haupt- oder Öffnungs-Schloßgeheimnisses zusammenfallen.This new system consists of the fact that the distance between the theoretical center of rotation and its toothless longitudinal edge, i.e. the radius of the toothless edge, is smaller than the outer radius of the rotor, and that at least one blind recess with a relatively strong one is located in this toothless edge first compression spring and a safety tumbler pin is formed, the projecting and retracted positions with respect to this blind recess according to the respective states of expansion and compression of the spring, that when the key is inserted in the correct combination, this safety tumbler pin is aligned radially and in contact with a safety tumbler pin which is inserted into a seat of the stator and is preloaded by a second, relatively weak compression spring, this counter-locking pin being able to assume projecting and retracted positions in this seat in accordance with the relaxed or compressed state of the second spring, and that the contact between the safety locking pin and the safety counter-locking pin takes place through an opening , which is present in an additional plate, which is inserted into the rotor, the thickness of this plate being equal to the difference between the radius of the toothless edge of the key and the outer radius of the rotor, the safety zuh longitudinal pins are in longitudinal positions that do not coincide with the sets of tumbler pins and counter tumbler pins of the main or opening lock secret.

Im Ergebnis ergibt sich bei diesem neuen System beim eingesteckten Zustand des Schlüssels in dem Schlüsselkanal des Rotors eine radiale Differenz oder ein Radialspiel, in das die Zusatzplatte eingesetzt ist, die die Materialstärke ergibt, die erforderlich ist, damit sich die Drehblockierung über ein oder mehrere Sicherheits-Gegenzuhaltungsstifte ergeben kann, die in einem Sitz in dem Stator angeordnet sind und die in Kombination mit jeweiligen Sicherheits-Zuhaltungsstiften der unverzahnten Kante des Schlüssels durch jeweilige Öffnungen hindurch zusammenwirken, die in der Zusatzplatte in einer in Längsrichtung mit den Sätzen von Zuhaltungsstiften und Gegenzuhaltungsstiften der Hauptkombination des Schloßgeheimnisses des Schließzylinders nicht ausgerichteten Weise ausgebildet sind.As a result, with this new system, when the key is inserted in the key channel of the rotor, there is a radial difference or a radial play in which the additional plate is inserted, which gives the material thickness that is required for the rotation blocking to be achieved via one or more security devices Counter-tumbler pins which are arranged in a seat in the stator and which, in combination with respective safety tumbler pins of the toothless edge of the key, interact through respective openings which in the additional plate in a longitudinal direction with the sets of tumbler pins and counter-tumbler pins Main combination of the lock secret of the lock cylinder are not aligned.

Gemäß weiterer Merkmale der Erfindung weist dieser Sicherheits-Zuhaltungsstift einen vorspringenden Kopf und einen im Inneren geführten Endteil auf, wobei dieser Kopf an seiner Verbindungsstelle mit dem Endteil eine vorzugsweise konische Ausnehmung aufweist, die eine Abstützung für das entsprechende Ende der ersten Feder ergibt.According to further features of the invention, this safety tumbler pin has a projecting head and an inner end part, this head at its connection point has a preferably conical recess with the end part, which provides support for the corresponding end of the first spring.

Dies ermöglicht einen Gewinn hinsichtlich des axialen Hubes, der für den Sicherheits-Zuhaltungsstift zur Verfügung steht, was insbesondere vorteilhaft ist, wenn man den knappen Raum in Betracht zieht, der in diesen Fällen verfügbar ist.This enables a gain in the axial stroke available for the safety tumbler pin, which is particularly advantageous when one takes into account the limited space available in these cases.

Zu diesem Zweck weist auch der Sicherheits-Gegenzuhaltungsstift einen vorspringenden Kopf und einen innen geführten Endteil auf, wobei dieser Kopf an seiner Verbindungsstelle mit dem Endteil eine Aussparung aufweist, die eine Abstützung für das jeweilige Ende der zweiten Feder ergibt.For this purpose, the safety counter locking pin also has a projecting head and an inner end part, this head having a recess at its connection point with the end part, which provides a support for the respective end of the second spring.

ZEICHNUNGEN UND BEZUGSZIFFERNDRAWINGS AND REFERENCE NUMBERS

Zum besseren Verständnis der Eigenart der vorliegenden Erfindung ist in den beigefügten Zeichnungen eine bevorzugte gewerbliche Ausführungsform dargestellt, die die Eigenschaft eines lediglich erläuternden und nicht beschränkenden Beispiels hat.

  • Die Figur 1 ist eine perspektivische Ansicht, die einen Schlüssel 1 gemäß der Erfindung in einer Stellung vor dem Einstecken in einen entsprechenden Sicherheitsschließzylinder 2, 3 zeigt.
  • Die Figur 2 zeigt vergrößert einen Querschnitt, in dem der Schlüssel 1 nach Figur 1 in den Schließzylinder 2-3 eingesteckt ist, wobei dieser Schnitt entlang der Schnittlinie 2-2 verläuft, die in der Figur 1 angegeben ist.
  • Die Figur 3 ist eine Draufsicht von oben auf die Zusatzplatte 12, d.h. die Draufsicht auf den Umfang des Rotors 3, wenn diese Zusatzplatte 12 in den Rotor 3 eingesetzt ist.
  • Die Figur 4 ist eine Längsprofilansicht der Zusatzplatte 12, die der Figur 3 entspricht.
  • Die Figur 5 ist eine Schnittansicht entlang der Linie V-V, die in Figur 3 angegeben ist.
  • Die Figur 6 zeigt vergrößert die Einzelheit VI, die mit strichpunktierten Linien in Figur 2 umgeben ist und die mit größerer Klarheit den Aufbau des erfinderischen Systems sowie die Drehentriegelungsstellung zwischen dem Sicherheits-Zuhaltungsstift 8 und dessen Gegenzuhaltungsstift 10 zeigt.
  • Die Figur 7 ist ähnlich der Figur 6, zeigt jedoch die Blockierungsstellung für den Gegenzuhaltungsstift 10, nachdem der Schlüssel 1 herausgezogen wurde.
  • Die Figur 8 zeigt vergrößert den Zuhaltungsstift 8 zusammen mit einem Teilschnitt, der die konische Ausnehmung 8c zeigt.
  • Die Figur 9 zeigt vergrößert den Gegenzuhaltungsstift 10 mit einem Teilschnitt, der die Aussparung 10c zeigt.
For a better understanding of the nature of the present invention, a preferred commercial embodiment is shown in the accompanying drawings, which has the property of an illustrative and non-limiting example only.
  • FIG. 1 is a perspective view showing a key 1 according to the invention in a position before it is inserted into a corresponding security lock cylinder 2, 3.
  • FIG. 2 shows an enlarged cross section, in which the key 1 according to FIG. 1 is inserted into the locking cylinder 2-3, this section running along the section line 2-2, which is indicated in FIG. 1.
  • FIG. 3 is a top view of the additional plate 12, ie the top view of the circumference of the rotor 3 when this additional plate 12 is inserted into the rotor 3.
  • FIG. 4 is a longitudinal profile view of the additional plate 12, which corresponds to FIG. 3.
  • FIG. 5 is a sectional view along line VV indicated in FIG. 3.

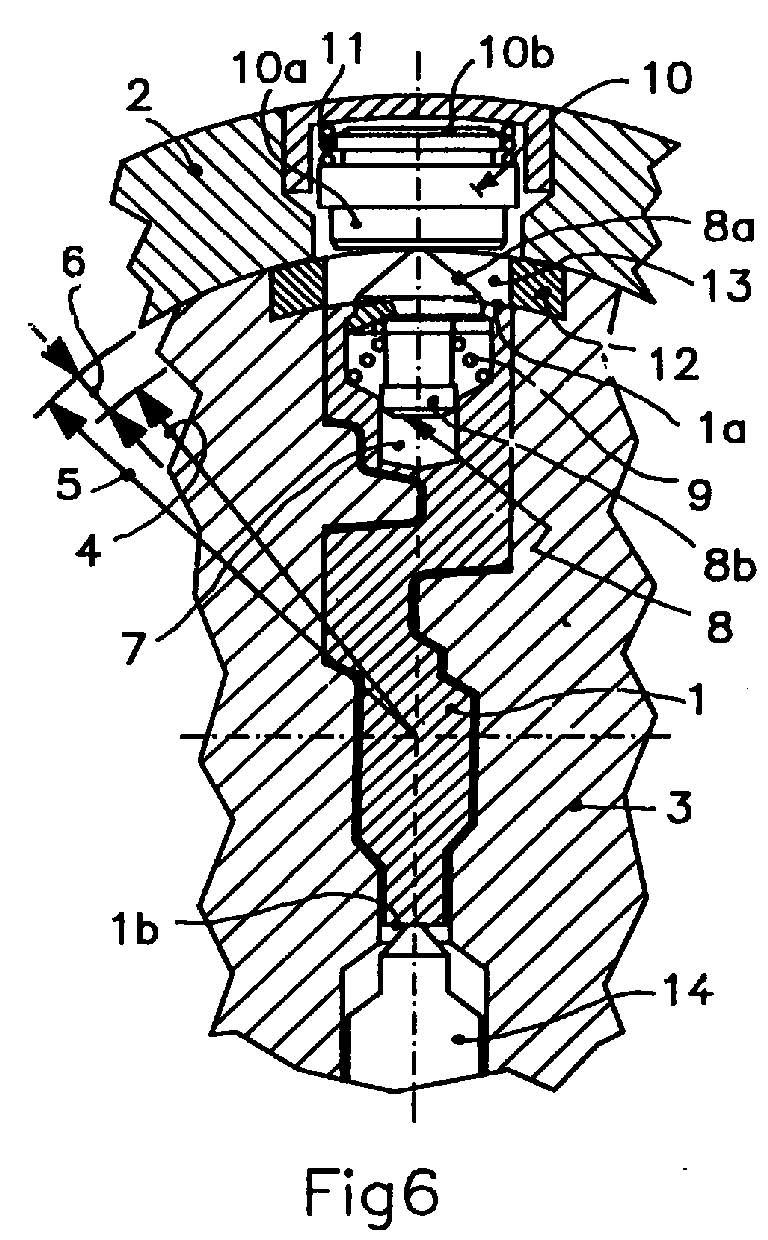

  • FIG. 6 shows an enlarged detail VI, which is surrounded by dash-dotted lines in FIG. 2 and which shows the structure of the inventive system and the rotational unlocking position between the safety locking pin 8 and its counter locking pin 10 with greater clarity.
  • FIG. 7 is similar to FIG. 6, but shows the blocking position for the counter-locking pin 10 after the key 1 has been removed.
  • FIG. 8 shows the tumbler pin 8 enlarged, together with a partial section, which shows the conical recess 8c.
  • FIG. 9 shows the counter-hold pin 10 enlarged with a partial section, which shows the recess 10c.

In diesen Figuren sind die nachfolgenden Bezugsziffern angegeben:

1
.- verzahnter Schlüssel
1a
.- unverzahnte Längskante
1b
.- verzahnte Längskante
2
.- Stator des Schließzylinders 2-3
3
.- Rotor des Schließzylinders 2-3
3a
.- Schlüsselkanal des Rotors 3 für den Schlüssel 1
4
.- Radius der nicht verzahnten Kante
5
.- Außenradius des Rotors 3
6
.- Radialspiel
7
.- Blindausnehmung des Schlüssels 1
8
.- Sicherheits-Zuhaltungsstift
8a
.- Kopf des Zuhaltungsstiftes 8
8b
.- Endteil des Zuhaltungsstiftes 8
8c
.- konische Ausnehmung des Zuhaltungsstiftes 8
9
.- erste Feder
10
.- Sicherheits-Gegenzuhaltungsstift
10a
.- Kopf des Gegenzuhaltungsstiftes 10
10b
.- Endteil des Gegenzuhaltungsstiftes 10
10c
.- Aussparung des Gegenzuhaltungsstiftes 10
11
.- zweite Feder
12
.- Zusatzplatte
13
.- Öffnungen der Zusatzplatte 12
14
.- Haupt-Zuhaltungsstifte
15
.- Haupt-Gegenzuhaltungsstifte
16
.- Feder
The following reference numbers are given in these figures:
1
.- key
1a
.- toothless longitudinal edge
1b
.- toothed longitudinal edge
2nd
.- Stator of the locking cylinder 2-3
3rd
.- Lock cylinder rotor 2-3
3a
.- Key channel of the rotor 3 for the key 1
4th
.- Radius of the non-toothed edge
5
.- Outside radius of the rotor 3
6
.- Radial play
7
.- Blind recess of the key 1
8th
.- Safety tumbler pin
8a
.- Head of tumbler pin 8
8b
.- End part of tumbler pin 8
8c
.- conical recess of the tumbler pin 8
9
.- first spring
10th
.- Security lock pin
10a
.- Head of the counter pin 10
10b
.- End part of the counter pin 10
10c
.- Recess of the counter pin 10
11
.- second spring
12th
.- additional plate
13
.- Openings of the additional plate 12th
14
.- Main tumbler pins
15
.- Main locking pins
16
.- Feather

ERLÄUTERUNG EINER BEVORZUGTEN AUSFÜHRUNGSFORMEXPLANATION OF A PREFERRED EMBODIMENT

Hinsichtlich der bereits erwähnten Zeichnungen und Bezugsziffern ist in den beigefügten Zeichnungen eine bevorzugte Ausführungsform des neuen erfinderischen Systems eines nicht nachahmbaren Schlüssels und seines entsprechenden Schließzylinders gezeigt.With regard to the drawings and reference numbers already mentioned, a preferred embodiment of the new inventive system of a non-counterfeit key and its corresponding locking cylinder is shown in the accompanying drawings.

Der Schlüssel gemäß der Erfindung ist ein verzahnter Schlüssel 1, der mit einem Schließzylinder 2-3 mit europäischem Format zusammenwirkt. An seiner glatten oder unverzahnten Kante sind in den Schaft des Schlüssels 1 ein oder mehrere Sicherheits-Zuhaltungsstifte 8 eingesetzt (in Figur 1 sind zwei derartige Zuhaltungsstifte vorgesehen, die dazu bestimmt sind, mit jeweiligen Sicherheits-Gegenzuhaltungsstiften 10 zusammenzuwirken, die in den Stator oder das Gehäuse 2 des Schließzylinders 2-3 eingesetzt sind, sobald der Schlüssel 1 in den Schlüsselkanal des Rotors 3 eingesetzt wurde, der durch eine Räumbearbeitung hergestellt ist.The key according to the invention is a toothed key 1, which interacts with a locking cylinder 2-3 with a European format. On its smooth or toothless edge, one or more safety tumbler pins 8 are inserted into the shaft of the key 1 (two such tumbler pins are provided in FIG. 1, which are intended to cooperate with respective safety tumbler pins 10, which are inserted into the stator or the like Housing 2 of the locking cylinder 2-3 are inserted as soon as the key 1 has been inserted into the key channel of the rotor 3, which is produced by broaching.

Bei dem neuartigen System ist, wenn der Schlüssel 1 eingesteckt ist, der Abstand zwischen seinem theoretischen Drehmittelpunkt und seiner unverzahnten Kante 1a, d.h. der Radius 4 der nicht verzahnten Kante, kleiner als der Außenradius 5 des Rotors 3, wobei der Schlüssel in seiner nicht verzahnten Kante 1a zumindest eine Blindausnehmung 7 mit einer relativ starken ersten Druckfeder 9 und einem Sicherheits-Zuhaltungsstift 8 aufweist, der vorspringende und niedergedrückte Stellungen bezüglich der Blindausnehmung 7 entsprechend den jeweiligen Fällen der Entspannung und der Zusammendrückung der ersten Feder 9 hat. Wenn der Schlüssel 1 mit der richtigen Kombination eingesteckt ist, wird dieser Sicherheits-Zuhaltungsstift 8 in Radialrichtung und in Berührung mit einem Sicherheits-Gegenzuhaltungsstift 10 ausgerichtet, der in einen Sitz des Stators 2 eingesetzt und durch eine zweite relativ schwache Druckfeder 1 vorgelastet ist, wobei dieser Gegenzuhaltungsstift 10 in diesem Sitz vorspringende und zurückgezogene Stellungen entsprechend dem Fall einer Ausdehnung oder Zusammendrückung der zweiten 11 und in Berührung zwischen dem Sicherheits-Zuhaltungsstift 8 und dem Sicherheits-Gegenzuhaltungsstift 10 durch eine Öffnung 13 hindurch einnehmen kann, die in einer Zusatzplatte 12 ausgebildet ist, die in den Rotor 3 eingesetzt ist. Die Dicke dieser Zusatzplatte 12 ist gleich der Differenz zwischen dem Radius 4 der unverzahnten Kante des Schlüssels und dem Außenradius 5 des Rotors. Die Sicherheits-Zuhaltungsstifte 8 und 10 sind in Längsrichtung an Positionen angeordnet, die nicht mit denen der Zuhaltungsstift-Gegenzuhaltungsstift-Sätze 14, 15 der Hauptzuhaltung oder des Schloßgeheimnisses des Schlosses zusammenfallen.In the novel system, when the key 1 is inserted, the distance between its theoretical center of rotation and its toothless edge 1a, ie the radius 4 of the non-toothed edge, is smaller than the outer radius 5 of the rotor 3, the key being in its non-toothed state Edge 1a has at least one blind recess 7 with a relatively strong first compression spring 9 and a safety tumbler pin 8 has, the projecting and depressed positions with respect to the blind recess 7 according to the respective cases of relaxation and compression of the first spring 9. When the key 1 is inserted with the correct combination, this safety tumbler pin 8 is aligned in the radial direction and in contact with a safety tumbler pin 10, which is inserted into a seat of the stator 2 and preloaded by a second, relatively weak compression spring 1, whereby this counter locking pin 10 can protrude and retract positions in this seat in the event of expansion or contraction of the second 11 and in contact between the safety locking pin 8 and the safety locking pin 10 through an opening 13 formed in an additional plate 12 which is inserted into the rotor 3. The thickness of this additional plate 12 is equal to the difference between the radius 4 of the toothless edge of the key and the outer radius 5 of the rotor. The safety tumbler pins 8 and 10 are arranged in the longitudinal direction at positions which do not coincide with those of the tumbler pin-counter tumbler pin sets 14, 15 of the main tumbler or the lock secret of the lock.

Die Funktionsweise des Systems besteht darin, daß wenn der Schlüssel 1 herausgezogen ist, jeder Sicherheits-Gegenzuhaltungsstift 10 durch seine entsprechende Öffnung 13 (Figur 7) der Sicherheitsplatte 12 hindurch eingesetzt ist, wodurch sich eine zusätzliche Drehblockierung ergibt, zusätzlich zu der, die durch die Zuhaltungsstift-Gegenzuhaltungsstift-Sätze 14-15 hervorgerufen wird, die zur Ausbildung des Haupt-Schloßgeheimnisses bezüglich der verzahnten Kante des Schaftes des Schlüssels 1 bestimmt sind. Wenn ein Schlüssel mit richtiger Verzahnung eingesteckt wird, jedoch nicht die Sicherheits-Zuhaltungsstifte 8 in seiner glatten Kante des Schaftes aufweist, ist das Haupt-Schloßgeheimnis erfüllt, es ergibt sich jedoch immer noch eine Drehblockierung des Rotors 3 aufgrund des Sicherheits-Gegenzuhaltungsstiftes 10. Hierdurch wird der Zustand der Nichtnachahmbarkeit dadurch erreicht, daß ein Schlüssel, der durch den einfachen Vorgang eines Kopierens seiner Verzahnung nachgeahmt wurde, unbrauchbar ist, und zwar aufgrund der Hinzufügung der Sicherheits-Zuhaltungsstifte 8, deren komplizierte Einfügung lediglich im Bereich des Herstellers ausgeführt werden kann. Wenn jedoch der richtige Schlüssel 1 eingesteckt wurde, ergibt sich zusätzlich zur Erfüllung des Schlossgeheimnisses bezüglich seiner Verzahnung die Tatsache (Figur 6), daß der Sicherheits-Zuhaltungsstift 8 das Zurückschieben des Sicherheits-Gegenzuhaltungsstiftes 10 und die daraus folgende Freigabe der Drehbewegung des Rotors 1 hervorruft, wobei die erste Feder 9 stärker als die zweite Feder 11 ist. Bei der Drehung des Rotors 3 ist es die Zusatzplatte 12, die zu einem geeigneten Zeitpunkt die Haupt-Gegenzuhaltungsstifte 15 in ihrer Kombination hält, weil ihre Öffnungen 13 nicht mit den Positionen zusammenfallen, die die Haupt-Gegenzuhaltungsstifte 15 einnehmen.The operation of the system is that when the key 1 is withdrawn, each security lock pin 10 is inserted through its corresponding opening 13 (Figure 7) of the security plate 12, resulting in an additional rotation lock in addition to that by the Tumbler pin-tumbler pin sets 14-15 are caused, which are intended to form the main lock secret with respect to the toothed edge of the shaft of the key 1. If a key with the correct toothing is inserted, but does not have the safety tumbler pins 8 in its smooth edge of the shaft, the main lock secret is fulfilled, but the rotor 3 is still blocked due to the safety counter tumbler pin 10 the state of non-counterfeiting is achieved in that a key that is through the simple process of copying its teeth has been mimicked, is unusable due to the addition of the safety tumbler pins 8, the complicated insertion of which can only be carried out by the manufacturer. If, however, the correct key 1 has been inserted, in addition to fulfilling the locking secret with regard to its interlocking, the fact (FIG. 6) results that the safety tumbler pin 8 causes the safety counter tumbler pin 10 to be pushed back and the consequent release of the rotary movement of the rotor 1 , wherein the first spring 9 is stronger than the second spring 11. When the rotor 3 rotates, it is the auxiliary plate 12 which holds the main counter-hold pins 15 in combination at an appropriate time because their openings 13 do not coincide with the positions which the main counter-hold pins 15 take.

Die in Figur 3 gezeigte Zusatzplatte 12 entspricht einer allgemeinen Konfiguration, die mit fünf Öffnungen 13 versehen ist, wobei diese jedoch in jedem Fall der Anzahl der Sicherheits-Zuhaltungsstifte entsprechen, die in die unverzahnte Kante des Schlüssels 1 eingesetzt sind.The additional plate 12 shown in FIG. 3 corresponds to a general configuration which is provided with five openings 13, but these in each case correspond to the number of safety tumbler pins which are inserted into the toothless edge of the key 1.

Im übrigen weist dieser Sicherheits-Zuhaltungsstift 8 (Figur 8) einen vorspringenden Kopf 8a und einen Endteil 8b zur inneren Führung auf, wobei dieser Kopf 8a an seiner Verbindungsstelle mit dem Endteil 8b eine vorzugsweise konische Ausnehmung 8c aufweist, die eine Abstützung für das jeweilige Ende der ersten Feder 9 ergibt. Auf diese Weise wird der bereits erwähnte Gewinn hinsichtlich des möglichen axialen Hubes des Sicherheits-Zuhaltungsstiftes 8 innerhalb des geringen in diesem Fall zur Verfügung stehenden Raumes erreicht.Otherwise, this safety tumbler pin 8 (FIG. 8) has a projecting head 8a and an end part 8b for internal guidance, this head 8a having a preferably conical recess 8c at its connection point with the end part 8b, which supports the respective end the first spring 9 results. In this way, the aforementioned gain in terms of the possible axial stroke of the safety tumbler pin 8 is achieved within the small space available in this case.

In gleicher Weise weist der Sicherheits-Gegenzuhaltungsstift 10 einen vorspringenden Kopf 10a und einen Endteil 10b zur inneren Führung auf, wobei dieser Kopf 10a an seiner Verbindungsstelle mit dem Endteil 10b eine Aussparung 10c aufweist, die eine Abstützung für das entsprechende Ende der zweiten Feder 11 ergibt.In the same way, the safety counter-locking pin 10 has a projecting head 10a and an end part 10b for internal guidance, this head 10a having a recess 10c at its connection point with the end part 10b, which provides a support for the corresponding end of the second spring 11 .

Nachdem die Eigenart der vorliegenden Erfindung sowie ihre gewerbliche Ausführungsform ausreichend beschrieben wurde, kann lediglich angefügt werden, daß es hinsichtlich ihrer Gesamtheit und ihren Bestandteilen möglich ist, Änderungen der Form, der Materialien und der Anordnung innerhalb des Rahmens der Erfindung durchzuführen, soweit diese Änderungen den Grundgedanken nicht verlassen.After the nature of the present invention and its commercial embodiment have been sufficiently described, it can only be added that it is possible in its entirety and its components to make changes in shape, materials and arrangement within the scope of the invention, insofar as these changes Don't leave basic ideas.

Claims (3)

System aus einem nicht nachahmbaren Schlüssel und einem Schließzylinder hierfür, insbesondere bezüglich Schlüsseln (1) vom Typ mit "verzahnter Kante", bei denen in einer der Längskanten (1b) des Schlüsselschaftes eine Folge von Vorsprüngen und Vertiefungen eingeschnitten ist, die ein Schloßgeheimnis bezüglich jeweiliger Sätze von Zuhaltungsstiften und Gegenzuhaltungsstiften (14-15) ausbilden können, die mit einer Feder (16) im Inneren einer entsprechenden Einheit aus einem Stator (2) und einem Rotor (3) vorbelastet sind, die einen Teil eines Schließzylinders (2-3) bilden, wobei das neuartige System
dadurch gekennzeichnet ist, daß in dem Schlüssel (1) der Abstand zwischen dessen theoretischem Drehmittelpunkt und seiner nicht verzahnten Kanten (1a), d.h. der Radius (4) der nicht verzahnten Kante, kleiner als der Außenradius (5) des Rotors ist, daß die nicht verzahnte Kante (1a) zumindestens eine Blindausnehmung (7) mit einer ersten relativ starken Druckfeder (9) und einem Sicherheits-Zuhaltungsstift (8) aufweist, der vorspringende und zurückgezogene Stellungen bezüglich der Blindausnehmung (7) entsprechend den jeweiligen Fällen der Entspannung und der Zusammendrückung der ersten Feder (9) einnehmen kann, daß wenn der Schlüssel (1) in den richtigen Schließzylinder eingesetzt ist, dieser Sicherheits-Zuhaltungsstift (8) in Radialrichtung ausgerichtet und in Kontakt mit einem Sicherheits-Gegenzuhaltungsstift (10) angeordnet ist, der in einen Sitz des Stators 82) eingesetzt und durch eine zweite realtiv schwache Druckfeder (11) vorbelastet ist, daß der Sicherheits-Gegenzuhaltungsstift (10) in dem Sitz vorspringende und zurückgezogene Stellungen entsprechend den Fällen der Entspannung oder Zusammendrückung der zweiten Feder 811) einnehmen kann, daß der Kontakt zwischen dem Sicherheits-Zuhaltungsstift (8) und dem Sicherheits-Gegenzuhaltungsstift (10) durch eine Öffnung (13) hindurch erfolgt, die in einer Zusatzplatte (12) vorhanden ist, die in den Rotor (3) eingesetzt ist, wobei die Dicke dieser Platte (12) gleich der Differenz ist, die zwischen dem Radius (4) der nicht verzahnten Kante des Schlüssels und dem Außenradius (5) des Rotors besteht, und daß die Sicherheits-Zuhaltungsstifte (8 und 10) in Längsrichtung an einer Position angeordnet sind, die nicht mit den Sätzen aus Zuhaltungsstiften und Gegenzuhaltungsstiften (14-15) der Hauptkomhination oder des Schloßgeheimnisses des Schlosses zusammenfällt.System of a non-imitable key and a lock cylinder therefor, in particular with regard to keys (1) of the type with "toothed edge", in which a series of projections and recesses is cut into one of the longitudinal edges (1b) of the key shaft, which a lock secret with respect to each Can form sets of tumbler pins and counter tumbler pins (14-15) which are preloaded with a spring (16) inside a corresponding unit consisting of a stator (2) and a rotor (3) which form part of a locking cylinder (2-3) form, the novel system
characterized in that in the key (1) the distance between its theoretical center of rotation and its non-toothed edges (1a), ie the radius (4) of the non-toothed edge, is smaller than the outer radius (5) of the rotor, that the not toothed edge (1a) at least one blind recess (7) with a first relatively strong compression spring (9) and a safety tumbler pin (8), the projecting and retracted positions with respect to the blind recess (7) according to the respective cases of relaxation and Compression of the first spring (9) can assume that when the key (1) is inserted into the correct locking cylinder, this safety tumbler pin (8) is aligned in the radial direction and is in contact with a safety counter tumbler pin (10) which is arranged in a seat of the stator 82) is used and is preloaded by a second relatively weak compression spring (11) that the safety counter ngsstift (10) in the seat projecting and retracted positions according to the cases of relaxation or compression of the second spring 811) that the contact between the safety tumbler pin (8) and the safety counter-tumbler pin (10) through an opening (13th ) takes place, which is present in an additional plate (12) which is inserted into the rotor (3), the thickness of this plate (12) being equal to the difference between the radius (4) of the non-toothed edge of the key and the outer radius (5) of the rotor, and that the safety tumbler pins (8 and 10) are arranged in the longitudinal direction at a position which does not coincide with the sets of tumbler pins and counter-tumbler pins (14-15) of the main combination or the lock secret of the lock. System aus einem nicht nachahmbaren Schlüssel und einem Schließzylinder hierfür gemäß dem vorhergehenden Anspruch,
dadurch gekennzeichnet, daß der Sicherheits-Zuhaltungsstift (8) einen vorspringenden Kopf (8a) und einen innenliegenden Führungs-Endteil (8b) aufweist, daß der Kopf (8a) an seinem Verbindungspunkt mit dem Endteil (8b) eine vorzugsweise konische Ausnehmung (8c) aufweist, die eine Abstützung für das entsprechende Ende der ersten Feder (9) ergibt.System of a non-imitable key and a lock cylinder therefor according to the preceding claim,
characterized in that the safety tumbler pin (8) has a projecting head (8a) and an internal guide end part (8b), that the head (8a) has a preferably conical recess (8c) at its point of connection with the end part (8b) having a support for the corresponding end of the first spring (9). System aus einem nicht nachahmbaren Schlüssel und einem Schließzylinder hierfür gemäß Anspruch 1,
dadurch gekennzeichnet, daß der Sicherheits-Gegenzuhaltungsstift (10) einen vorspringenden Kopf (10a) und einen innenliegenden geführten Endteil (10b) aufweist, und daß der Kopf (10a) an seinem Verbindungspunkt mit den Endteil (10b) eine Aussparung (10c) aufweist, die eine Abstützung für das jeweilige Ende der zweiten Feder (11) ergibt.System of a non-imitable key and a lock cylinder therefor according to claim 1,
characterized in that the safety counter-locking pin (10) has a projecting head (10a) and an internal guided end part (10b), and in that the head (10a) has a recess (10c) at its point of connection with the end part (10b), which provides support for the respective end of the second spring (11).
EP19970106385 1996-04-18 1997-04-17 System comprising a key, which can not be copied, and a lock for such a key Expired - Lifetime EP0802289B1 (en)

Applications Claiming Priority (6)

Application Number Priority Date Filing Date Title
ES9600879 1996-04-18
ES9600879A ES2138488B1 (en) 1996-04-18 1996-04-18 IRREPRODUCIBLE KEY SYSTEM AND COMBINATION CYLINDER FOR THE SAME.
NO19973179A NO322994B1 (en) 1996-04-18 1997-07-09 Laser system with a key and a cylinder for this
FI972928A FI113200B (en) 1996-04-18 1997-07-10 A system consisting of an anti-reproduction key and a lock cylinder
SE9702675A SE512448C2 (en) 1996-04-18 1997-07-11 A system for a non-copyable key and a lock cylinder for it
US09/094,750 US6125674A (en) 1996-04-18 1998-06-15 System consisting of a noncopyable key and a closed cylinder for same

Publications (3)

Publication Number Publication Date
EP0802289A2 true EP0802289A2 (en) 1997-10-22
EP0802289A3 EP0802289A3 (en) 1998-03-25
EP0802289B1 EP0802289B1 (en) 1999-06-16

Family

ID=27514548

Family Applications (1)

Application Number Title Priority Date Filing Date
EP19970106385 Expired - Lifetime EP0802289B1 (en) 1996-04-18 1997-04-17 System comprising a key, which can not be copied, and a lock for such a key

Country Status (9)

Country Link
US (1) US6125674A (en)
EP (1) EP0802289B1 (en)
AT (1) ATE181392T1 (en)
DE (1) DE59700211D1 (en)
ES (1) ES2138488B1 (en)
FI (1) FI113200B (en)
FR (1) FR2747720B1 (en)
NO (1) NO322994B1 (en)
SE (1) SE512448C2 (en)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6973814B2 (en) 2002-07-24 2005-12-13 Ernst Keller Safety key and locking cylinder, and locking system with such safety keys and locking cylinders
WO2014107666A1 (en) * 2013-01-04 2014-07-10 Medeco Security Locks, Inc. Key with movable element disposed within key blade

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
IT1303962B1 (en) * 1998-10-15 2001-03-01 Italiana Serrature Affini CYLINDER LOCK WITH ANTI-THEFT BREAKING DEVICE.
ITBO20020213A1 (en) 2002-04-19 2003-10-20 Cisa Spa CYLINDER LOCK AND RELATED KEY
US7392676B2 (en) * 2004-08-02 2008-07-01 Kaba Ilco Corp. Key blank with projection
US7181941B2 (en) * 2004-08-02 2007-02-27 Kaba Ilco Corp. Lock system with improved auxiliary pin tumbler stack
US7707864B1 (en) * 2004-08-17 2010-05-04 Justin Melendez Locking device
AU2006219549A1 (en) * 2005-03-01 2006-09-08 Hamafteach Hamistovev Ltd. Improved locking apparatus
US8312749B2 (en) * 2009-09-02 2012-11-20 GMS Industries, Inc. Lock and key mechanism and method of use
IL211697A (en) * 2011-03-13 2015-02-26 Mul T Lock Technologies Ltd Lock assembly with movable element
US20120266640A1 (en) * 2011-04-19 2012-10-25 Daugherty Eugene F Lock With Pin Tumblers and Lever Tumblers
CN102535970B (en) * 2011-11-23 2014-12-17 徐钜祥 Improved lock cylinder mechanism
WO2020183479A2 (en) * 2019-03-14 2020-09-17 Rav Bariach (08) Industries Ltd. Lock assembly with a triggered pin for preventing picking

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3517660A1 (en) * 1984-05-18 1985-11-21 Talleres de Escoriaza, S.A., Irun, Guipúzcoa SAFETY LOCK
FR2619149A1 (en) * 1987-08-05 1989-02-10 Vachette Sa Key with a translatable pusher, safety barrel for such a key, and lock equipped with such a barrel
EP0472495A1 (en) * 1990-08-22 1992-02-26 Ernst Keller Key and rotary cylinder for a safety lock
EP0621384B1 (en) * 1993-03-30 1999-09-08 Ernst Keller Key and cylinder for a safety lock

Family Cites Families (53)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US30198A (en) * 1860-10-02 Improvement in rotary harrows
US2648973A (en) * 1947-10-31 1953-08-18 Yale & Towne Mfg Co Lever tumbler cylinder lock
US2578211A (en) * 1948-07-16 1951-12-11 Yale & Towne Mfg Co Side bar cylinder lock
US2660876A (en) * 1949-05-10 1953-12-01 Yale & Towne Mfg Co Side bar cylinder lock
US2831338A (en) * 1953-09-01 1958-04-22 Yale & Towne Mfg Co Side bar lock
US3080744A (en) * 1956-12-18 1963-03-12 Yale & Towne Mfg Co Side bar cylinder lock
US3002268A (en) * 1956-12-18 1961-10-03 Yale & Towne Mfg Co Side bar cylinder lock assembly
CH449455A (en) * 1965-04-29 1967-12-31 Bauer Ag Cylinder lock with associated key
US3479848A (en) * 1967-07-21 1969-11-25 Eaton Yale & Towne Side bar lock
US3877267A (en) * 1970-12-14 1975-04-15 Jr George A Harris Side bar lock and key mechanism
CH591618A5 (en) * 1975-09-11 1977-09-30 Bauer Kaba Ag
US4114411A (en) * 1977-03-07 1978-09-19 Schlage Lock Company Augmented key and cylinder lock
US4107966A (en) * 1977-04-08 1978-08-22 Schlage Lock Company Selectively rotatable cylinder for a lock
CH621175A5 (en) * 1977-06-30 1981-01-15 Bauer Kaba Ag Cylinder lock with an associated flat key
US4221121A (en) * 1978-09-08 1980-09-09 Zeis Ikon Ag. Goerzerk Multi-level lock system and method
US4341102A (en) * 1978-06-26 1982-07-27 Ku Chung C Construction for a cylinder lock and key
DE2856006A1 (en) * 1978-12-23 1980-07-03 Dom Sicherheitstechnik LOCKING CYLINDER
AT362673B (en) * 1979-09-11 1981-06-10 Bauer Kaba Ag CYLINDLE LOCK WITH RELATED FLAT KEY
DE2947402A1 (en) * 1979-11-24 1981-05-27 DOM-Sicherheitstechnik GmbH & Co KG, 5040 Brühl FLAT KEY FOR CYLINDLE LOCK
US4516416A (en) * 1980-02-08 1985-05-14 Evva-Werk Spezialerzeugung Von Zylinder- Und Sicherheitsschlossern Gesellschaft M.B.H. & Co. Kommanditgesellschaft Locking device and key
FR2492872B1 (en) * 1980-08-13 1985-10-11 Vachette Sa BUILT-IN PUSH-BUTTON AND SAFETY BARREL USING THE SAME
FR2521201B1 (en) * 1982-02-05 1986-09-05 Vachette Sa MOBILE PUSH-BUTTON AND SAFETY BARREL USING THE SAME
FR2522053B1 (en) * 1982-02-19 1986-02-28 Vachette Sa TILTING LEVER KEY AND SAFETY BARREL USING SAID KEY
GB2128670B (en) * 1982-10-25 1985-10-23 Talleres Escoriaza Sa Cylinder lock
ATE31569T1 (en) * 1983-02-04 1988-01-15 Evva Werke CYLINDER LOCK WITH CYLINDER HOUSING AND A CYLINDER CORE AND KEY.
DE3314511C2 (en) * 1983-04-21 1986-09-11 Fa. Wilhelm Karrenberg, 5620 Velbert Locking device, consisting of a lock cylinder with pin tumblers and a key
FR2561294B1 (en) * 1984-03-14 1986-10-03 Vachette Sa MOBILE PUSH-BUTTON, SECURITY BARREL FOR SAID KEY, AND LOCK EQUIPPED WITH SUCH A BARREL
US4651546A (en) * 1984-06-18 1987-03-24 Sargent & Greenleaf, Inc. High security rotary disc, pin tumbler type cylinder lock
FI81429C (en) * 1985-04-11 1990-10-10 Waertsilae Oy Ab A cylinder lock-key-combination
DE3518743A1 (en) * 1985-05-24 1986-11-27 DOM-Sicherheitstechnik GmbH & Co KG, 5040 Brühl LOCKING CYLINDER AND FLAT KEY
US4638651A (en) * 1985-08-07 1987-01-27 Yale Security Inc. Lock cylinder having two sets of tumblers and key therefor
CH669011A5 (en) * 1985-08-20 1989-02-15 Halter Sicherheitsschlossfabri SAFETY LOCK.
DE3542008A1 (en) * 1985-11-28 1987-06-04 Dom Sicherheitstechnik Key for lock cylinders
DE3618074C1 (en) * 1986-05-29 1988-01-07 Meissner Peter E Dipl Ing Lock cylinder with key
SE457270C (en) * 1987-04-10 1989-11-09 Assa Ab LAASANORDNING
US4875352A (en) * 1987-05-11 1989-10-24 Schlage Lock Company Construction keying
US4823575A (en) * 1987-09-28 1989-04-25 Bauer Kaba Ag Cylinder lock and key
IL90211A (en) * 1989-05-05 1991-11-21 Mul T Lock Ltd Cylinder lock
IT1235586B (en) * 1989-09-06 1992-09-11 Italiana Serrature Affini CYLINDER LOCK AND RELATED KEY
JPH03147988A (en) * 1989-11-02 1991-06-24 G S K Hanbai Kk Cylinder lock
DE4035934C2 (en) * 1989-11-30 1995-07-20 Wilka Schliestechnik Gmbh Locking device consisting of key and locking cylinder
CH679507A5 (en) * 1989-12-15 1992-02-28 Bauer Kaba Ag
DE4000179A1 (en) * 1990-01-05 1991-07-11 Bks Gmbh KEY FOR LOCKING CYLINDERS, ESPECIALLY OF LOCKING SYSTEMS
US5016455A (en) * 1990-06-08 1991-05-21 Lori Corporation Key unlocking and retaining method and apparatus
FI86756C (en) * 1990-11-30 1992-10-12 Abloy Security Ltd Oy Cylinder
IL104349A (en) * 1993-01-08 1997-01-10 Mul T Lock Ltd Locking apparatus
FR2704893B1 (en) * 1993-05-05 1995-08-11 Tesa Safety lock and open key for such a lock.
US5475998A (en) * 1994-05-27 1995-12-19 Sargent Manufacturing Company Lock assembly with locking bar
SE505780C2 (en) * 1994-07-28 1997-10-06 Assa Ab Cylinder lock / key combination as well as key and key blank
IT1268685B1 (en) * 1994-12-27 1997-03-06 Silca Spa KEY UNIT AND CYLINDER LOCK
ES2128898B1 (en) * 1995-08-02 1999-12-16 Talleres Escoriaza Sa IRREPRODUCIBLE KEY SYSTEM OF LOCK AND CYLINDER FOR SUCH KEY.
US5819566A (en) * 1997-01-29 1998-10-13 International Security Products, Inc. Cylinder lock and key
US5823030A (en) * 1997-01-29 1998-10-20 International Security Products, Inc. Cylinder lock system

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3517660A1 (en) * 1984-05-18 1985-11-21 Talleres de Escoriaza, S.A., Irun, Guipúzcoa SAFETY LOCK
FR2619149A1 (en) * 1987-08-05 1989-02-10 Vachette Sa Key with a translatable pusher, safety barrel for such a key, and lock equipped with such a barrel
EP0472495A1 (en) * 1990-08-22 1992-02-26 Ernst Keller Key and rotary cylinder for a safety lock
EP0621384B1 (en) * 1993-03-30 1999-09-08 Ernst Keller Key and cylinder for a safety lock

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6973814B2 (en) 2002-07-24 2005-12-13 Ernst Keller Safety key and locking cylinder, and locking system with such safety keys and locking cylinders
US7370503B2 (en) 2002-07-24 2008-05-13 Ernest Keller Safety key and locking cylinder, and locking system with such safety keys and locking cylinders
WO2014107666A1 (en) * 2013-01-04 2014-07-10 Medeco Security Locks, Inc. Key with movable element disposed within key blade
US9045915B2 (en) 2013-01-04 2015-06-02 Medeco Security Locks, Inc. Key with movable element disposed within key blade

Also Published As

Publication number Publication date
SE9702675L (en) 1999-01-12
US6125674A (en) 2000-10-03
ATE181392T1 (en) 1999-07-15
FI972928A0 (en) 1997-07-10
SE512448C2 (en) 2000-03-20
DE59700211D1 (en) 1999-07-22
FR2747720A1 (en) 1997-10-24
NO973179L (en) 1999-01-11
SE9702675D0 (en) 1997-07-11
ES2138488A1 (en) 2000-01-01
EP0802289A3 (en) 1998-03-25
ES2138488B1 (en) 2000-05-16
FR2747720B1 (en) 1999-01-29
NO973179D0 (en) 1997-07-09
FI113200B (en) 2004-03-15
EP0802289B1 (en) 1999-06-16
NO322994B1 (en) 2006-12-18
FI972928A (en) 1999-01-11

Similar Documents

Publication Publication Date Title
DE4414518C2 (en) Lock cylinder and flat key for this
EP0221375A1 (en) Cylinder lock with bayonet mounting means
EP0802289B1 (en) System comprising a key, which can not be copied, and a lock for such a key
DE112004001639B4 (en) cylinder lock
DE3128320C2 (en) Lock cylinder
DE3017917A1 (en) COMBINATION LOCK
DE3517660A1 (en) SAFETY LOCK
EP0566701B1 (en) Key for a cylinder lock
DE1665644C3 (en) Electrical connector
DE7904280U1 (en) CONTROL DEVICE, IN PARTICULAR LOCK
DE3338713C2 (en) Lock cylinder
DE102009008922A1 (en) Coupling device for a two-cylinder cores containing double lock cylinder with emergency and danger function
DE102013103790A1 (en) Coding via locking bar
DE2532076A1 (en) LOCK
DE2614645A1 (en) SAFETY LOCK
EP0349738B1 (en) Locking cylinder
EP0982747A2 (en) Safety switch
DE2613772C2 (en) Lock cylinder
EP0118910A2 (en) Locking cylinder
DE260167C (en)
EP0646689B1 (en) Cylinder for a safety lock
EP0165484B1 (en) Safety cylinder lock with rotating tumblers
DE2930425A1 (en) CYLINDLE LOCK
DE2800374A1 (en) Cylinder lock with sliding axial tumblers - has tumbler pins with lugs in sliding seats and has circumferential retaining groove
DE3521530A1 (en) Key for lock cylinders

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE DE GB IT NL

17P Request for examination filed

Effective date: 19971013

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE DE GB IT NL

17Q First examination report despatched

Effective date: 19980415

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

ITF It: translation for a ep patent filed

Owner name: ST. TECN. INGG. SIMONI - DE BLASIO

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE DE GB IT NL

REF Corresponds to:

Ref document number: 181392

Country of ref document: AT

Date of ref document: 19990715

Kind code of ref document: T

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19990618

REF Corresponds to:

Ref document number: 59700211

Country of ref document: DE

Date of ref document: 19990722

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20060410

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20060502

Year of fee payment: 10

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20071101

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20070417

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090417

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: IT

Payment date: 20100428

Year of fee payment: 14

PGRI Patent reinstated in contracting state [announced from national office to epo]

Ref country code: IT

Effective date: 20110616

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 20110426

Year of fee payment: 15

PGRI Patent reinstated in contracting state [announced from national office to epo]

Ref country code: IT

Effective date: 20110616

BERE Be: lapsed

Owner name: TALLERES DE ESCORIAZA S.A. *TESA

Effective date: 20120430

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120430

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20160411

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20160413

Year of fee payment: 20

REG Reference to a national code

Ref country code: NL

Ref legal event code: MK

Effective date: 20170416

REG Reference to a national code

Ref country code: GB

Ref legal event code: PE20

Expiry date: 20170416

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20170416
