DE202008009839U1

DE202008009839U1 - Devices wall mount

Info

Publication number: DE202008009839U1
Application number: DE200820009839
Authority: DE
Original assignee: Individual
Current assignee: Individual
Priority date: 2008-07-22
Filing date: 2008-07-22
Publication date: 2008-09-25
Anticipated expiration: 2018-07-23

Abstract

Die Erfindung zeigt auf, wie in einer Wandhalterung (1) Gartengeräte, Besen, Spaten, etc. einfach und schnell mit einem elastischen Gurt (8) so befestigt werden, dass Einzelgeräte entnommen und eingebracht werden, ohne dass die anderen Geräte herausfallen können oder in Unordnung geraten.
1. Die Wandhalterung ist dadurch gekennzeichnet, dass:
die Arbeitsgeräte mit mindestens einem elastischen Gurt (8, 13) fixiert werden.
2. Die Wandhalterung nach Anspruch 1 ist dadurch gekennzeichnet, dass:
der elastische Riemen mindestens ein Gartengerät (12) an dessen Stiel gegen die Wand drückt und in Position hält (2).
3. Die Wandhalterung nach Anspruch 2 ist dadurch gekennzeichnet, dass:
der Riemen (13) aus einem elastischen Material besteht wie ein Gummizug oder Gummiriemen und dauerhaften Druck auf die Geräte ausüben.
4. Die Wandhalterung nach einem der vorherigen Ansprüche ist dadurch gekennzeichnet, dass:
der Riemen ein käufliches Standardteil ist.
5. Die Wandhalterung nach einem...The invention shows how in a wall mount (1) garden tools, brooms, spades, etc. are easily and quickly fixed with an elastic strap (8) so that individual devices are removed and introduced without the other devices can fall out or in Disorder advised.
1. The wall mount is characterized in that:
the implements are fixed with at least one elastic strap (8, 13).
2. The wall mount according to claim 1, characterized in that:
the elastic belt pushes at least one gardening tool (12) against the wall on its handle and holds it in position ( 2 ).
3. The wall mount according to claim 2, characterized in that:
The strap (13) is made of a resilient material such as an elastic band or rubber strap and will exert permanent pressure on the devices.
4. The wall mount according to one of the preceding claims is characterized in that:
the belt is a standard part for sale.
5. The wall bracket after a ...

Description

Die Erfindung beschreibt eine Gerätewandhalterung für Gartengeräte, die an der Wand mit Hilfe eines Gummizugs fixiert werden.The Invention describes a device wall mount for garden tools that be fixed to the wall with the help of an elastic band.

Gartengeräte werden meist im Geräteschuppen oder an der Hauswand abgestellt. Für eine Lagesicherung der Geräte bietet die Industrie Halterungsleisten an, die an die Wand geschraubt werden. Die Leisten haben meist Einzelvorrichtungen, wie bewegliche Haken oder Schnappverschlüsse, um die Gartengeräte an den Stielen zu fixieren. Die Stiele der Gartengeräte werden entweder in diese Leisten eingehängt oder eingerastet. Pro Haken/Schnappverschluss kann immer nur ein Gartengerät befestigt werden. Die meisten Haken fixieren durch das Eigengewicht der Gartengeräte. Die Gartengeräte sind dadurch aber nicht eindeutig lagefixiert. Wird ein Gerät entnommen, so können leicht die übrigen mit herausfallen.Garden tools will be mostly in the tool shed or parked on the wall of the house. For a secure position of the devices offers the industry bracket strips that are screwed to the wall. The strips usually have individual devices, such as movable hooks or snap closures, around the garden tools to fix on the stems. The stems of the garden tools will be either hung in these bars or engaged. Pro hook / snap closure can only ever one gardening equipment be attached. Most hooks fix by the dead weight the garden tools. The garden tools But they are not clearly fixed in their position. If a device is removed, so can easy the rest fall out with.

Beschreibung der ErfindungDescription of the invention

Die erfindungsgemäße Gerätewandhalterung (1) besteht aus mindestens einer Befestigungsplatte (2), (bzw. Winkelprofil (19) oder U-Profil (22)) und einem Gummizug (8 in 1). Ein Gummizug (8) mit Befestigungshaken (7) an den Enden ist bekannt und als Serienteil von der Industrie lieferbar. Diese Art von Gummizug wird für die Befestigung von Gepäckstücken auf dem Dachständer eines Autos eingesetzt. Die Befestigungsplatte (2) wird an der Wand (6) befestigt und nimmt die Stiele (12) der Gartengeräte auf (2). Vorzugsweise werden die Stiele der Gartengeräte durch Unterteilungen (4) voneinander getrennt und ausgerichtet. Die Haken (7) des Gummizugs (13) werden in die Aussparungen (3) der Befestigungsplatte eingehakt (2). Ist der Gummizug gespannt, so fixiert er die Gartengeräte und drückt die Stiele (12) gegen die Wand. Gartengeräte können wie folgt aus der Gerätehalterung entnommen werden:

• den Stiel (12) des jeweiligen Geräts nach oben herausziehen (2)
• das Gummiband (13) mit einer Hand vorziehen, mit der anderen das Gerät (12) nach oben herausziehen (2)
• das Gummiband (8) ist auf einer Seite zu lösen (9) und das Gartengerät kann einfach von vorne entnommen bzw. eingestellt werden (1).

The device wall bracket according to the invention ( 1 ) consists of at least one mounting plate ( 2 ), (or angle profile ( 19 ) or U-profile ( 22 )) and an elastic band ( 8th in 1 ). An elastic band ( 8th ) with fastening hooks ( 7 ) at the ends is known and available as a standard part from the industry. This type of elastic band is used to attach luggage to the roof rack of a car. The mounting plate ( 2 ) is on the wall ( 6 ) and takes the stems ( 12 ) of the garden tools ( 2 ). Preferably, the stems of gardening tools are divided by subdivisions ( 4 ) separated and aligned. The hooks ( 7 ) of the elastic band ( 13 ) are inserted into the recesses ( 3 ) of the mounting plate hooked ( 2 ). If the elastic band is stretched, it fixes the garden tools and pushes the stems ( 12 ) against the wall. Garden tools can be removed from the device holder as follows:

• the stem ( 12 ) of the respective device upwards ( 2 )
• the rubber band ( 13 ) with one hand, with the other the device ( 12 ) pull upwards ( 2 )
• the rubber band ( 8th ) can be solved on one page ( 9 ) and the gardening tool can be easily removed or adjusted from the front ( 1 ).

Das Gummiband (13) ist elastisch genug, um auch mehrere Geräte (12) platzsparend unterzubringen (3). Auf eine ordentliche Ausrichtung der Gartengeräte wird in dieser Variante verzichtet. Damit beim Öffnen des Gummibands (9 in 1) die Gartengeräte (12) nicht herausfallen, kann ein zusätzlicher zweiter Gummizug (18) die übrigen Geräte zurückhalten, wenn der erste Gummizug geöffnet wird (4).The rubber band ( 13 ) is elastic enough to handle multiple devices ( 12 ) to save space ( 3 ). On a proper alignment of the garden tools is omitted in this variant. So when you open the rubber band ( 9 in 1 ) the garden tools ( 12 ) can not fall out, an additional second elastic band ( 18 ) hold back the remaining equipment when the first elastic band is opened ( 4 ).

Sollen die Geräte geordnet untergebracht werden, so empfiehlt sich die Grundplatte mit Abstandshalter (7) zu versehen. Die 5 und 6 zeigen eine Variante der Gerätewandhalterung. Aussparungen (21) im oberen Flansch eines Winkelprofils (19) nehmen die Stiele der Gartengeräte auf.If the devices are to be arranged in an orderly manner, then the base plate with spacers ( 7 ) to provide. The 5 and 6 show a variant of the device wall bracket. Recesses ( 21 ) in the upper flange of an angle profile ( 19 ) pick up the stems of the garden tools.

Eine weitere Variante zeigen die 7 und 8 mit einem U-förmigen Profil (22). Die beiden Haken (7) können zu beiden Seiten unter das U-Profil (23) eingehakt werden (8). Die Industrie stellt U-förmige Leisten für Regale mit vorgefertigten Durchbrüchen (24) im Steg her. In dieser Variante werden die Gartengeräte ungeordnet, d. h. ohne Ausrichtung fixiert.Another variant show the 7 and 8th with a U-shaped profile ( 22 ). The two hooks ( 7 ) can be placed on both sides under the U-profile ( 23 ) are hooked ( 8th ). The industry produces U-shaped strips for shelves with prefabricated breakthroughs ( 24 ) in the dock. In this variant, the garden tools are disordered, ie fixed without orientation.

9 zeigt eine weitere Variante mit Abstandshaltern (25), die in die Durchbrüche (24) des U-Profils (22) eingebracht werden. Je nach Bedarf können Abstandshalter für die jeweiligen Gartengeräte (12, 26) eingebaut werden. Dazu sind die Abstandshalter in die Durchbrüche einzurasten. Die Fixierung zum U-Profil erfolgt durch Federwirkung oder eine geeignete Presspassung. Falls größere Geräte (26) eingebracht werden sollen, bleiben entsprechende Durchbrüche nicht belegt (24 in 9) bzw. wieder entfernt. 9 shows a further variant with spacers ( 25 ) in the breakthroughs ( 24 ) of the U-profile ( 22 ) are introduced. Depending on requirements, spacers for the respective garden tools ( 12 . 26 ) to be built in. For this purpose, the spacers are to be engaged in the openings. The fixation to the U-profile is done by spring action or a suitable interference fit. If larger devices ( 26 ), breakthroughs remain unproven ( 24 in 9 ) or removed again.

Beschreibung der ZeichnungenDescription of the drawings

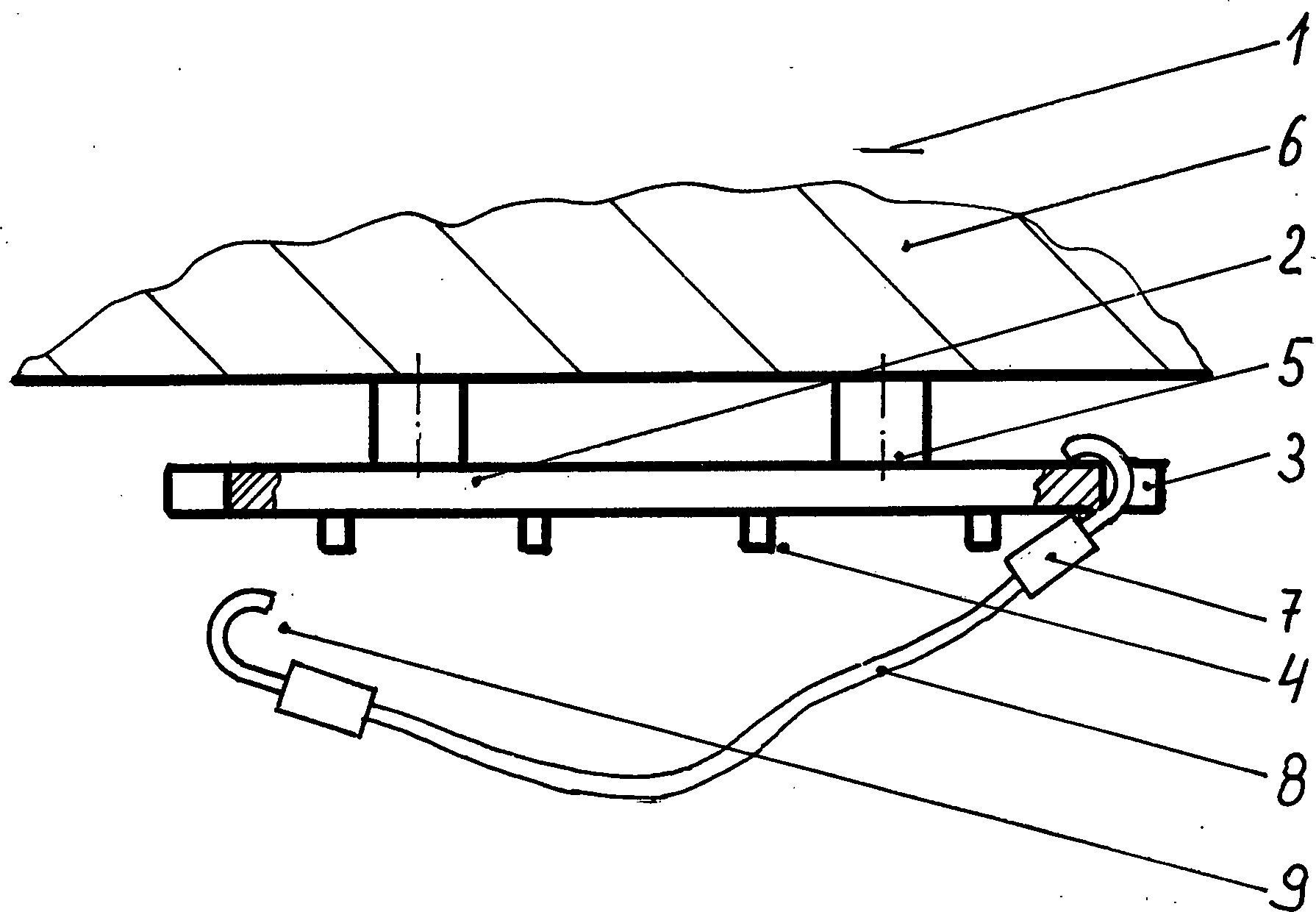

1 zeigt in einer Ansicht von oben eine Gerätehalterung mit geöffnetem Verschluss (9) in einfacher Ausführung. 1 shows in a view from above a device holder with open closure ( 9 ) in a simple design.

2 zeigt in einer Ansicht von oben eine Gerätehalterung mit Gartengeräten in einfacher Ausführung nach 1, bei dem der Gummizug beidseitig befestigt ist (7). 2 shows in a view from above a device holder with garden tools in a simple design 1 in which the elastic band is fastened on both sides ( 7 ).

3 zeigt in einer Ansicht von oben eine Gerätehalterung (15) in einfacher Ausführung nach 1, in dem die Stiele mehrerer Gartengeräte ungeordnet fixiert sind. 3 shows a device holder in a view from above ( 15 ) in a simple design 1 , in which the stems of several garden tools are fixed disorderly.

4 zeigt in einer Ansicht von vorne eine Gerätehalterung (15) in einfacher Ausführung nach 1, bei dem mehrere Gummizüge (13, 18) die Gartengeräte befestigen. 4 shows a device holder in a view from the front ( 15 ) in a simple design 1 in which several elastics ( 13 . 18 ) attach the garden tools.

5 zeigt in einer Ansicht von oben eine Variante der Gerätehalterung mit einem winkelförmigen Profil (19). 5 shows in a view from above a variant of the device holder with an angle-shaped profile ( 19 ).

6 zeigt die Winkelprofil-Variante nach 5 im Schnitt von der Seite. Der Gummizug (11) ist wegen besserer Darstellung nur gestrichelt angedeutet. 6 shows the angle profile variant 5 on average from the side. The elastic band ( 11 ) is only indicated by dashed lines for better illustration.

7 zeigt eine weitere Variante der Gerätehalterung im Schnitt von der Seite. Ein U-förmiges Profil (22) ersetzt die Befestigungsplatte. Der Gummizug ist wegen besserer Darstellung nur gestrichelt angedeutet. 7 shows a further variant of the device holder in section from the side. A U-shaped profile ( 22 ) replaces the mounting plate. The elastic band is only indicated by dashed lines for better illustration.

8 zeigt die Variante nach 7 in einer Ansicht von oben. Der Gummizug (13) ist beidseitig eingehakt (7). 8th shows the variant 7 in a view from above. The elastic band ( 13 ) is hooked on both sides ( 7 ).

9 zeigt die Variante nach 7 bzw. 8 in einer Ansicht von oben. Abstandshalter (25) für die Stiele der Gartengeräte sind in die Durchbrüche des U-Profils (22) eingebracht. 9 shows the variant 7 respectively. 8th in a view from above. Spacers ( 25 ) for the stems of the garden tools are in the openings of the U-profile ( 22 ) brought in.

11: GerätewandhalterungDevices wall mount
22: Befestigungsplattemounting plate
33: Aussparung für die Befestigung des Gummizugsrecess for the Attachment of the elastic band
44: Unterteilungsubdivision
55: Abstandshalterspacer
66: Wandwall
77: eingehaktes Ende eines Gummizugshooked End of an elastic band
88th: Gummizugelasticated
99: noch nicht eingehaktes Ende des Gummizugsyet Unhooked end of the elastic band
1010: eingehaktes Ende des Gummizugshooked End of the elastic band
1111: Andruck durch Gummizugcontact pressure through elastic band
1212: Stiel eines Gartengerätsstalk a gardening tool
1313: straff gezogener Gummizugtautly pulled elastic band
1414: Wandbefestigung (z. B. Schraube)wall mounting (eg screw)
1515: Platte mit Befestigungslaschenplate with fastening straps
1616: Befestigungslaschemounting tab
1717: Befestigungsaugefastening eye
1818: zusätzlicher Gummizug zum Fixieren der Gartengeräteadditional Elastic band for fixing the garden tools
1919: Winkelprofilangle section
2020: Flansch mit Aussparungen für Stieleflange with recesses for stalks
2121: Aussparung für Gartengerätrecess for gardening equipment
2222: U-ProfilU-profile
2323: Freiraum für die Hakenbefestigungfree space for the hook fastening
2424: Durchbruch im Stegbreakthrough in the dock
2525: steckbare Abstandshalterpluggable spacer
2626: Stiel mit größerem Durchmesserstalk with a larger diameter
