DE102018009854A1

DE102018009854A1 - Self-cleaning filter / separating filter

Info

Publication number: DE102018009854A1
Application number: DE102018009854.1A
Authority: DE
Inventors: Anmelder Gleich
Original assignee: Individual
Current assignee: Individual
Priority date: 2018-12-15
Filing date: 2018-12-15
Publication date: 2020-06-18

Abstract

Die Erfindung betrifft Filter. Selbstreinigend , das Ausgefilterte verlässt den Filter gepresst.

The invention relates to filters. Self-cleaning, the filtered out leaves the filter pressed.

Description

Stand der Technik mit Fundstellen:State of the art with sites:

Bisherige Siebe müssen von Hand gereinigt werden.Previous screens have to be cleaned by hand.

Oder der Filtereinsatz wird getauscht.Or the filter insert is exchanged.

Problem beim Stand der Technik:State of the art problem:

Siebe Verstopfen und lassen nichts mehr durch.Sieves clog and let nothing through.

Bei Handsieben ist ein Überlaufen möglich. Dadurch ist nicht gewährleistet ,dass alle Fremdpartikel herausgefiltert werden. Es ist mehr Personalaufwand notwendig.Overflow is possible with hand screens. This does not guarantee that all foreign particles will be filtered out. More human resources are required.

Angabe der Wirkungen die mit der Erfindung erzielt werden sollen:

Das Sieb reinigt sich im Betrieb . Kann sich wie ein Bohrer ein Loch in ein Material bohren und das Material gezielt abtransportieren. Mit Verwendung des Prinzips ist auch eine Pumpe möglich.

Indication of the effects which are to be achieved with the invention:

The sieve cleans itself during operation. Can drill a hole in a material like a drill and remove the material in a targeted manner. Using the principle, a pump is also possible.

Lösung:Solution:

Eine Pumpe die bewegliche Räume bildet, pumpt mit Siebmaterial gegen eine Gegenströmung. Die Sieboberflächen werden im Betrieb saubergestrichen. Die Haufen werden in die nächsten beweglichen Räume übergeben, und werden dann über die Strömungseinlassöffnung hinaus transportiert. Die Pumpwirkung presst nun die größeren Teile in einen Raum der so viel Gegendruck hat, dass der Strom dort nicht hingelangt.

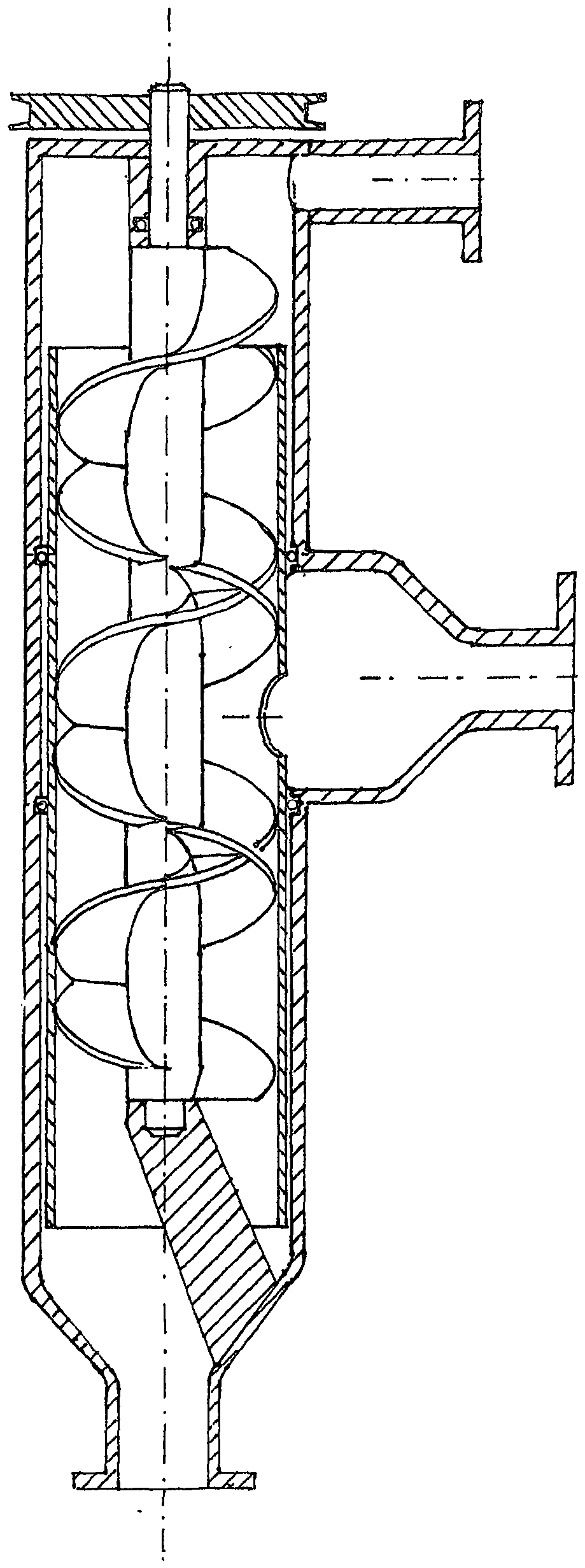

Ein rundes Material und eine Hülse sind zentrisch gelagert. Zwischen runden Material und Hülse ist in Wendelform Siebmaterial mit Schlitzen das es ineinander passt. Ein Siebmaterial ist am runden Material fest, ein Siebmaterial an der Hülse. Das der Hülse reicht an das runde Material und dichten da entsprechend der Feinheit der Sieblochgröße ab. Das des runden Materials reicht an die Hülse und dichten da entsprechend der Sieblochgröße ab. Das Siebmaterial ist in Wendelform mit Schlitzen oder ist gerade mit Schlitzen und eine Wendel mit Schlitzen.A pump that forms movable spaces pumps with a sieve material against a counterflow. The screen surfaces are cleaned during operation. The piles are transferred to the next moving rooms and are then transported beyond the flow inlet opening. The pumping action now pushes the larger parts into a room that has so much back pressure that the current cannot get there.
A round material and a sleeve are centered. Between the round material and the sleeve there is a sieve material with slots that fits into one another. A sieve material is fixed to the round material, a sieve material to the sleeve. That of the sleeve is enough for the round material and seals there according to the fineness of the sieve hole size. That of the round material extends to the sleeve and seals there according to the size of the screen hole. The screen material is in the form of a spiral with slots or is straight with slots and a spiral with slots.

Die Betreibungsmöglichkeiten:The debt collection options:

Die Hülse bewegt sich axial dreht nicht. Die Spindel dreht bewegt sich axial nicht(1).
Die Hülse bewegt sich nicht. Die Spindel bewegt sich axial und dreht(2).
Die Hülse und die Spindel drehen gegeneinander und bewegen sich Beide axial.
Die Hülse bewegt sich axial und dreht die Spindel bewegt sich nicht.
Die Hülse dreht die Spindel bewegt sich axial.
Bei gleicher und geringer Steigung an der Hülse und am Rundmaterial angebrachter Siebmaterial lässt sich das Sieb mit einer Drehbewegung betreiben. Sonst ist die Bewegung in der Wendel gegen den Strom drehen Hochziehen bis zum Schlitz, in den Schlitz einstechen und wieder .Im Betrieb sind die Schlitze im Wechsel offen und verschlossen. Die Schlitze können verschlossen werden oder es ist vernachlässigbar, weil wenig durch die Schlitze gelangt und das Grundsieb letzte Sicherheit gibt. Die Sieblöcher werden pro Arbeitsgang von auf der Oberfläche des Sieb liegendem befreit. Es bildet sich ein Haufen der von der nächsten Stufe beim Einstechen übernommen wird. Wenn sich diese Haufen gegen den Strom über die Eintrittsöffnung hinausbewegt haben werden die Haufen dort mit einem höherem Druck gestaut. Am Ende des Stau kommen die Haufen mit einer regulierbaren Pressung aus dem Filter heraus.
Durch den Filter kommt alles kleiner als Sieblochgröße ungehindert auf Dauer durch.The sleeve does not move axially. The spindle does not move axially (1).
The sleeve does not move. The spindle moves axially and turns (2).
The sleeve and the spindle rotate against each other and both move axially.
The sleeve moves axially and the spindle does not move.
The sleeve rotates the spindle and moves axially.
With the same and small pitch on the sleeve and the screen material attached to the round material, the screen can be operated with a rotary movement. Otherwise, the movement in the spiral is against the current. Pull up to the slot, insert into the slot and again. The slots can be closed or it is negligible because little can get through the slots and the basic sieve provides ultimate security. The sieve holes are freed from the surface of the sieve per work step. A pile is formed which is taken over by the next step when piercing. If these piles have moved against the current beyond the inlet opening, the piles are stowed there with a higher pressure. At the end of the jam, the heaps come out of the filter with an adjustable pressure.
The filter means that everything smaller than the size of the screen hole can get through unchecked in the long run.

Erlangte Vorteile:Benefits gained:

Es entstehen aus einem Gemisch permanent zwei Sorten .Two types are permanently created from a mixture.

Selbstreinigung der SiebeSelf-cleaning of the sieves

Weitere Ausgestaltung der Erfindung:Another embodiment of the invention:

Eine Pumpe ohne Öffnung b und statt Siebmaterial Undurchlässiges.A pump without opening b and impermeable instead of sieve material.

Tropfensammler für Gase mit TropfenDrop collector for gases with drops

Kann sich in Material bohren
Das aufgenommene Material kann abtransportiert werden.Can drill into material
The recorded material can be removed.

BezugszeichenlisteReference symbol list

11: Hülse bewegt sich axial Spindel dreht.Sleeve moves axially spindle rotates.
22nd: Spindel rundes Material mit Siebmaterial in WendelformSpindle round material with sieve material in spiral form
33rd: Hülse mit Siebmaterial in WendelformSleeve with sieve material in spiral form
44th: Gehäusecasing
55: Deckel mit LagerCover with bearing
66: PositionenPositions
--: a. Siebmaterial a . Screen material
--: b. Einlassöffnung für die Strömung der gefiltert werden soll b . Inlet opening for the flow to be filtered
--: c: Pressraum für Ausgefiltertes c : Press room for filtered out items
--: d: Spalten zum Einstechen und Hochdrehen d : Columns for grooving and turning up
--: 1Spindel 2Hülse 3Gehäuse 4Deckel1 spindle 2 sleeve 3 housing 4 cover
77: Funktion 5: Grundsieb 6: Sammelbehälter 7: Federbelastetes Ventilfunction 5 : Basic sieve 6 : Collection container 7 : Spring loaded valve
88th: GrundsiebBasic sieve
99: Hülse ist fest Spindel dreht und bewegt sich axial.Sleeve is fixed Spindle rotates and moves axially.
1010th: 8: Patrone 9: Antrieb 10: Spindel 11: Lager für axial und Drehbewegung : - - 12: Beweglicher Stopfen 8th : Cartridge 9 : Drive 10th : Spindle 11 : Bearings for axial and rotary movement: - - 12 : Movable stopper
1111: 1 Steg mit einer Wendel und Führung.1 bridge with a helix and guide.
1212: 13: Spindel !4: Steg 15: Führung 13 : Spindle! 4: bridge 15 : Leadership
1313: 2 Stege2 bridges
1414: 16: Spindel 17: Stege 16 : Spindle 17th : Bridges
1515: Verschluss der Schlitze 18 Siebmaterial 19 VerschlussClosure of the slots 18th Screen material 19th Clasp
1616: Verschluss der Schlitze 19: VerschlussklappenClosure of the slots 19th : Flaps
1717th: Pumpepump
1818th: Gehäuse für PumpePump housing
1919th: Spindel dreht und bewegt sich axial,. Die Hülse steht. Die Sieblöcher sindSpindle rotates and moves axially. The sleeve is standing. The sieve holes are
--: Versetzt um Auszusiebendes aus Gasen Aufzufangen und in den Tank zuRelocated to collect gas to be screened out and into the tank
--: transportieren. Um den Abstand der Wendeln zueinander klein zu halten sindtransport. To keep the distance between the coils small
--: sie auf einem größeren inneren Durchmesser montiert.they are mounted on a larger inner diameter.

Claims

A round material to which a conveyor screw made of sieve material is attached with slots. Which form a movable part by means of a counterpart from axially straight to a conveyor spiral made of screen material smaller than 90 degrees with slots. Their surfaces are stripped off and sieved material is transported behind a flow inlet. Screen material can be limited to partial areas.

A round material to which a conveyor helix with slots is attached, which is closed by a counterpart from axially straight to a conveyor helix up to 90 degrees with slots which is attached in a sleeve.

A round material to which a conveyor helix with slots is attached, which is closed by a counterpart from axially straight to a conveyor helix up to 90 degrees with slots which is attached in a sleeve. The sleeve is open against the conveying direction to pick up material.

The sleeve does not move axially. The spindle does not move axially.

The sleeve does not move. The spindle moves axially and turns.

The sleeve and the spindle rotate against each other and move axially.

The sleeve moves axially and rotates. The spindle does not move.

A flat closure material for the slot which is opened by the incoming coil by driving under it against a spring action and which springs back into the slot when the next slot arrives and is closed again.

Sieve holes that are offset to the underlying one so that what is to be screened is collected on one surface.

The spindle moves axially as the sleeve rotates.

A strainer at the outlet end on the spindle or sleeve.
