Abstract
本实用新型公开了一种除尘器管道自动清灰装置，包括除尘器管道主体，所述除尘器管道主体的内部固定连接有喷嘴，所述喷嘴远离除尘器管道主体的一端固定连接有第一连接管，所述第一连接管远离喷嘴的一端固定连接有连接块。该除尘器管道自动清灰装置，通过空气压缩机将气体压缩，并通过第二连接管将压缩后的气体输送到压缩空气储存罐的内部，当除尘器管道主体内部的木工粉尘较多的时候，工人控制电动推杆收缩，使挡板移动，压缩空气储存罐内部的气体通过依次通过连接块、第一连接管和喷嘴进入除尘器管道主体内部，将除尘器管道主体内部的木工粉尘吹走，从而减小火灾的隐患，且不需要专人清理，自己就可以进行，降低清理的成本。
Description
技术领域
本实用新型涉及管道清灰技术领域，特别涉及一种除尘器管道自动清灰装置。
背景技术
除尘器，是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备，是锅炉及工业生产中常用的设施，由于木工作业的时候也会产生大量粉尘，所以在木工领域也有相当广泛的应用，在使用的时候需要和管道配合使用，目前市场上的木工粉尘除尘器，长期使用日积月累管道底部，都会存在粉尘堆积，管道底部堆积粉尘会增加火灾的隐患，且清灰还是处于管道检修门定期人工清理的阶段，成本高，为此，我们提出一种除尘器管道自动清灰装置。
实用新型内容
本实用新型的主要目的在于提供一种除尘器管道自动清灰装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种除尘器管道自动清灰装置，包括除尘器管道主体，所述除尘器管道主体的内部固定连接有喷嘴，所述喷嘴远离除尘器管道主体的一端固定连接有第一连接管，所述第一连接管远离喷嘴的一端固定连接有连接块，所述连接块的下表面固定连接有压缩空气储存罐，所述压缩空气储存罐的内侧壁固定连接有电动推杆，所述电动推杆的一端固定连接有挡板，所述压缩空气储存罐的外表面固定连接有第二连接管，所述第二连接管的一端固定连接有空气压缩机。
为了便于排出室内的粉尘，作为本实用新型一种除尘器管道自动清灰装置，所述除尘器管道主体的内部固定连接有粉尘收集管道，所述粉尘收集管道为L型。
为了使除尘器管道主体能够更好的固定，作为本实用新型一种除尘器管道自动清灰装置，所述除尘器管道主体的外表面活动连接有U型架，所述U型架的上表面通过螺栓固定连接有室内顶板。
为了方便压缩空气储存罐的放置，作为本实用新型一种除尘器管道自动清灰装置，所述压缩空气储存罐的外表面固定连接有第一支架，所述第一支架的下表面活动连接有地板。
为了便于吸收室内的木工粉尘，作为本实用新型一种除尘器管道自动清灰装置，所述除尘器管道主体的一端固定连接有除尘器主体，所述除尘器主体的下表面固定连接有第二支架。
为了使除尘器主体能够更好的放置，作为本实用新型一种除尘器管道自动清灰装置，所述第二支架的下表面和地板的上表面进行活动连接，所述第二支架的数量为四个。
为了便于更换不同规格的连接块，作为本实用新型一种除尘器管道自动清灰装置，所述连接块和压缩空气储存罐之间通过螺栓进行固定连接。
与现有技术相比，本实用新型具有如下有益效果：
该除尘器管道自动清灰装置，通过空气压缩机将气体压缩，并通过第二连接管将压缩后的气体输送到压缩空气储存罐的内部，当除尘器管道主体内部的木工粉尘较多的时候，工人控制电动推杆收缩，使挡板移动，压缩空气储存罐内部的气体通过依次通过连接块、第一连接管和喷嘴进入除尘器管道主体内部，将除尘器管道主体内部的木工粉尘吹走，从而减小火灾的隐患，且不需要专人清理，自己就可以进行，降低清理的成本。
附图说明
图1为本实用新型实施例1一种除尘器管道自动清灰装置的俯视轴侧结构示意图；
图2为本实用新型实施例1一种除尘器管道自动清灰装置的主视轴侧结构示意图；
图3为本实用新型实施例1一种除尘器管道自动清灰装置的剖视结构示意图；

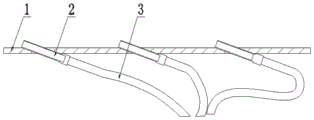

图4为本实用新型实施例1一种除尘器管道自动清灰装置的喷嘴放大结构示意图；
图5为本实用新型实施例1一种除尘器管道自动清灰装置的第一连接管及连接器放大结构示意图；
图中：1、除尘器管道主体；2、喷嘴；3、第一连接管；4、连接块；5、压缩空气储存罐；6、电动推杆；7、挡板；8、第二连接管；9、空气压缩机；10、粉尘收集管道；11、U型架；12、室内顶板；13、地板；14、第一支架；15、除尘器主体；16、第二支架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例1
如图1-5所示，一种除尘器管道自动清灰装置，包括除尘器管道主体1，除尘器管道主体1的内部固定连接有喷嘴2，喷嘴2远离除尘器管道主体1的一端固定连接有第一连接管3，第一连接管3远离喷嘴2的一端固定连接有连接块4，连接块4的下表面固定连接有压缩空气储存罐5，压缩空气储存罐5的内侧壁固定连接有电动推杆6，电动推杆6的一端固定连接有挡板7，压缩空气储存罐5的外表面固定连接有第二连接管8，第二连接管8的一端固定连接有空气压缩机9。
具体使用时，通过空气压缩机9将气体压缩，并通过第二连接管8将压缩后的气体输送到压缩空气储存罐5的内部，当除尘器管道主体1内部的木工粉尘较多的时候，工人控制电动推杆6收缩，使挡板7移动，压缩空气储存罐5内部的气体通过依次通过连接块4、第一连接管3和喷嘴2进入除尘器管道主体1内部，将除尘器管道主体1内部的木工粉尘吹走，从而减小火灾的隐患，且不需要专人清理，自己就可以进行，降低清理的成本。
在本实施例中，除尘器管道主体1的内部固定连接有粉尘收集管道10，粉尘收集管道10为L型。
具体使用时，室内的木工粉尘借助专用的机器进行吸收，并通过粉尘收集管道10传输至除尘器管道主体1的内部，避免了室内的粉尘对工人的身体造成危害。
在本实施例中，除尘器管道主体1的外表面活动连接有U型架11，U型架11的上表面通过螺栓固定连接有室内顶板12。
具体使用时，U型架11使除尘器管道主体1能够更方便的与室内顶板12进行连接和固定，使其不会轻易脱落。
在本实施例中，压缩空气储存罐5的外表面固定连接有第一支架14，第一支架14的下表面活动连接有地板13。
具体使用时，第一支架14能够使地板13更好的对压缩空气储存罐5对进行支撑。
在本实施例中，除尘器管道主体1的一端固定连接有除尘器主体15，除尘器主体15的下表面固定连接有第二支架16。
具体使用时，除尘器主体15能够对粉尘进行吸收和处理。
在本实施例中，第二支架16的下表面和地板13的上表面进行活动连接，第二支架16的数量为四个。
具体使用时，第二支架16使除尘器主体15能被支撑固定。
在本实施例中，连接块4和压缩空气储存罐5之间通过螺栓进行固定连接。
具体使用时，螺栓使连接块4和压缩空气储存罐5之间能够拆分，方便更换不同规格的连接块4，使其能够更好的使用。
工作原理：室内的木工粉尘借助专用的机器进行吸收，并通过粉尘收集管道10传输至除尘器管道主体1的内部，空气压缩机9将气体压缩，并通过第二连接管8将压缩后的气体输送到压缩空气储存罐5的内部，当除尘器管道主体1内部的木工粉尘较多的时候，工人控制电动推杆6收缩，使挡板7移动，压缩空气储存罐5内部的气体通过依次通过连接块4、第一连接管3和喷嘴2进入除尘器管道主体1内部，将除尘器管道主体1内部的木工粉尘吹入除尘器主体15的内部，除尘器主体15对木工粉尘进行吸收和处理。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
Claims (7)
1.一种除尘器管道自动清灰装置，包括除尘器管道主体(1)，其特征在于：所述除尘器管道主体(1)的内部固定连接有喷嘴(2)，所述喷嘴(2)远离除尘器管道主体(1)的一端固定连接有第一连接管(3)，所述第一连接管(3)远离喷嘴(2)的一端固定连接有连接块(4)，所述连接块(4)的下表面固定连接有压缩空气储存罐(5)，所述压缩空气储存罐(5)的内侧壁固定连接有电动推杆(6)，所述电动推杆(6)的一端固定连接有挡板(7)，所述压缩空气储存罐(5)的外表面固定连接有第二连接管(8)，所述第二连接管(8)的一端固定连接有空气压缩机(9)。
2.根据权利要求1所述的一种除尘器管道自动清灰装置，其特征在于：所述除尘器管道主体(1)的内部固定连接有粉尘收集管道(10)，所述粉尘收集管道(10)为L型。
3.根据权利要求1所述的一种除尘器管道自动清灰装置，其特征在于：所述除尘器管道主体(1)的外表面活动连接有U型架(11)，所述U型架(11)的上表面通过螺栓固定连接有室内顶板(12)。
4.根据权利要求1所述的一种除尘器管道自动清灰装置，其特征在于：所述压缩空气储存罐(5)的外表面固定连接有第一支架(14)，所述第一支架(14)的下表面活动连接有地板(13)。
5.根据权利要求1所述的一种除尘器管道自动清灰装置，其特征在于：所述除尘器管道主体(1)的一端固定连接有除尘器主体(15)，所述除尘器主体(15)的下表面固定连接有第二支架(16)。
6.根据权利要求5所述的一种除尘器管道自动清灰装置，其特征在于：所述第二支架(16)的下表面和地板(13)的上表面进行活动连接，所述第二支架(16)的数量为四个。
7.根据权利要求1所述的一种除尘器管道自动清灰装置，其特征在于：所述连接块(4)和压缩空气储存罐(5)之间通过螺栓进行固定连接。
