Abstract
本新型涉及一种具有保温功能的复合屋面，它包括有钢结构支撑的若干根钢通横梁，在若干根钢通横梁上铺设有瓦楞形钢底板，在瓦楞形钢底板上间隔固定有若干根几字支撑件，在相邻几字支撑件上垂直架设有若干根支撑角钢形成网格支撑架，在若干根支撑角钢上铺设有瓦楞形钢顶板，在瓦楞形钢底板和瓦楞形钢顶板之间填充有保温层，在瓦楞形钢顶板的顶部设有复合屋面层。采用上述结构后，本新型具有防水、降噪、承重抗变形、并具有保温等多重功能。
Description
技术领域
本新型涉及建筑装饰中的屋顶结构技术领域，特指一种具有防水、降噪、承重抗变形、并具有保温功能的复合屋面。
背景技术
建筑屋顶的形式多样，需要承受施工荷载和使用时的维修荷载以及自然界风吹、日晒、雨淋、大气腐蚀等的长期作用，因此屋面材料应有一定的强度、良好的防水性和耐久性能，并且需要设置相应的保温隔热层，以防止外界温度变化对建筑物室内空间带来影响。除了土建的混凝土屋顶结构外，如何设计复合型装饰屋顶兼具这些性能，并且能通过装配化施工来缩短工期，减轻屋顶的荷载、降低噪音成为现代装饰屋顶的研发技术课题。
发明内容
本新型的目的就是针对上述情况的不足之处而提出的一种具有防水、降噪、承重抗变形、并具有保温功能的复合屋面。
为达到上述目的，本新型的技术方案为：一种具有保温功能的复合屋面，包括有钢结构支撑的若干根钢通横梁，在若干根钢通横梁上铺设有瓦楞形钢底板，在瓦楞形钢底板上间隔固定有若干根几字支撑件，在相邻几字支撑件上垂直架设有若干根支撑角钢形成网格支撑架，在若干根支撑角钢上铺设有瓦楞形钢顶板，在瓦楞形钢底板和瓦楞形钢顶板之间填充有保温层，在瓦楞形钢顶板的顶部设有复合屋面层。
所述复合屋面层包括有找平钢板、自粘防水卷材、通风降噪网、若干块合金屋面板，其中，找平钢板铆接在瓦楞形钢顶板的顶面，自粘防水卷材粘接在找平钢板上，通风降噪网铺设在自粘防水卷材上，若干块合金屋面板拼接在通风降噪网上。
所述合金屋面板的一侧连接边成型为L形折边结构，所述合金屋面板的另一侧连接边成型为垂直折边结构，拼接后，合金屋面板的L形折边结构和相邻合金屋面板的垂直折边结构密拼并相互搭接。
所述保温层为上中下三层不同材料的复合保温结构，上层保温层为聚胺酯保温层，中层保温层为岩棉，下层保温层为玻璃棉。
所述几字支撑件通过下螺钉穿射过瓦楞形钢底板后固定在钢通横梁上。
所述瓦楞形钢顶板的底面通过上螺钉固定在支撑角钢上。
所述找平钢板通过铝制拉柳钉错位铆接在瓦楞形钢顶板的每个顶面。
所述几字支撑件的腔体内填充上中下三层不同材料的复合保温结构。
采用上述结构后，本新型通过瓦楞形钢底板和瓦楞形钢顶板的设置，使得本新型的屋顶具备承载的弹性形变，具有承载后抗变形的性能，通过设置三层复合的保温层来实现多个性能，聚胺酯保温层实现保温隔热，中层保温层为岩棉实现保温防火，下层保温层为玻璃棉保温降噪；另外设置复合屋面层，自粘防水卷材专门用来防水、通风降噪网专门用来降噪，顶部的合金屋面板实现装配化密拼，从而实现了本新型的防水、降噪、承重抗变形、并具有保温等多重功能。
附图说明
图1是本新型实施例立体结构示意图;

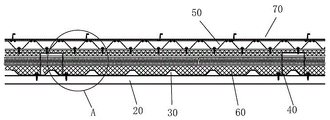

图2是本新型实施例剖面装配结构示意图；
图3是图2的A部局部结构放大示意图。
具体实施方式
下面结合附图1-3本新型的具体实施方式做进一步详细说明。
如图1-3所示，本新型的一种具有保温功能的复合屋面，包括有T型钢结构10支撑的若干根80*60*4的镀锌钢通横梁20，在若干根80*60*4的镀锌钢通横梁20上铺设有0.7毫米厚的900型镀锌瓦楞形钢底板30，在0.7毫米厚的900型镀锌瓦楞形钢底板30上间隔固定有若干根几字支撑件40，在相邻几字支撑件40上垂直架设有若干根50*50*5的支撑角钢41形成网格支撑架，在若干根支撑角钢41上铺设有0.6毫米镀锌压型750型瓦楞形钢顶板50，在瓦楞形钢底板30和瓦楞形钢顶板50之间填充有保温层60，在瓦楞形钢顶板的顶部设有复合屋面层70。
所述复合屋面层70包括有0.8毫米镀锌找平钢板71、4毫米自粘防水卷材72、6毫米通风降噪网73、若干块合金屋面板74采用0.7毫米铝镁锰屋面板，其中，找平钢板71铆接在瓦楞形钢顶板50的顶面，自粘防水卷材72粘接在找平钢板71上，通风降噪网73铺设在自粘防水卷材72上，若干块合金屋面板74拼接在通风降噪网73上。
所述合金屋面板74的一侧连接边成型为L形折边结构741，所述合金屋面板74的另一侧连接边成型为垂直折边结构742，拼接后，合金屋面板74的L形折边结构741和相邻合金屋面板74的垂直折边结构742密拼并相互搭接。
所述保温层60为上中下三层不同材料的复合保温结构，上层保温层为50毫米厚的聚胺酯保温层61，中层保温层为50毫米厚的岩棉62，下层保温层为50毫米厚的玻璃棉63，玻璃棉63上层带铝箔纸。
所述几字支撑件40通过下螺钉80穿射过瓦楞形钢底板30后固定在钢通横梁20上。
所述瓦楞形钢顶板50的底面通过上螺钉90固定在支撑角钢上。
所述找平钢板71通过铝制拉柳钉100错位铆接在瓦楞形钢顶板50的每个顶面。
所述几字支撑件40的腔体内填充上中下三层不同材料的复合保温结构。
按上述结构由内向外依次装配，可以实现快速装配施工，缩短工期，提高工效，由于本新型通过瓦楞形钢底板30和瓦楞形钢顶板50的设置，使得本新型的屋顶具备承载的弹性形变，具有承载后抗变形的性能，通过设置三层复合的保温层来实现多个性能，聚胺酯保温层61实现保温隔热，中层保温层为岩棉62实现保温防火，下层保温层为玻璃棉63保温降噪；另外设置复合屋面层70，自粘防水卷材72专门用来防水、通风降噪网73专门用来降噪，顶部的合金屋面板74实现装配化密拼。
由此可知，本新型具有防水、降噪、承重抗变形、并具有保温等多重功能。
当然，本实用新型还可有其他多种实施方式，在不背离本实用新型精神及实质的情况下，熟悉本领域的技术人员当可根据实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于实用新型所附的权利要求的保护范围。
Claims (8)
1.一种具有保温功能的复合屋面，包括有钢结构支撑的若干根钢通横
梁，其特征在于：在若干根钢通横梁上铺设有瓦楞形钢底板，在瓦楞形钢底板上间隔固定有若干根几字支撑件，在相邻几字支撑件上垂直架设有若干根支撑角钢形成网格支撑架，在若干根支撑角钢上铺设有瓦楞形钢顶板，在瓦楞形钢底板和瓦楞形钢顶板之间填充有保温层，在瓦楞形钢顶板的顶部设有复合屋面层。
2.根据权利要求1所述的一种具有保温功能的复合屋面，其特征在于：
所述复合屋面层包括有找平钢板、自粘防水卷材、通风降噪网、若干块合金屋面板，其中，找平钢板铆接在瓦楞形钢顶板的顶面，自粘防水卷材粘接在找平钢板上，通风降噪网铺设在自粘防水卷材上，若干块合金屋面板拼接在通风降噪网上。
3.根据权利要求2所述的一种具有保温功能的复合屋面，其特征在于：所述合金屋面板的一侧连接边成型为L形折边结构，所述合金屋面板的另一侧连接边成型为垂直折边结构，拼接后，合金屋面板的L形折边结构和相邻合金屋面板的垂直折边结构密拼并相互搭接。
4.根据权利要求3所述的一种具有保温功能的复合屋面，其特征在于：所述保温层为上中下三层不同材料的复合保温结构，上层保温层为聚胺酯保温层，中层保温层为岩棉，下层保温层为玻璃棉。
5.根据权利要求4所述的一种具有保温功能的复合屋面，其特征在于：所述几字支撑件通过下螺钉穿射过瓦楞形钢底板后固定在钢通横梁上。
6.根据权利要求5所述的一种具有保温功能的复合屋面，其特征在于：所述瓦楞形钢顶板的底面通过上螺钉固定在支撑角钢上。
7.根据权利要求6所述的一种具有保温功能的复合屋面，其特征在于：
所述找平钢板通过铝制拉柳钉错位铆接在瓦楞形钢顶板的每个顶面。
8.根据权利要求7所述的一种具有保温功能的复合屋面，其特征在于：
所述几字支撑件的腔体内填充上中下三层不同材料的复合保温结构。
