Abstract

本实用新型提供一种单层龙骨贴顶装配式吊顶,涉及装修设计技术领域,其中一种单层龙骨挂件结构,包括挂接件、吊顶板、工字拼接件和龙骨,龙骨和工字拼接件之间通过挂接件连接,龙骨底部设置有折边,龙骨通过折边与挂接件连接,挂接件上设置有用于连接折边的凹槽,挂接件上设置有挂接槽,工资拼接板上设置有用于连接挂接槽的挂接板。本实用新型安装方便,安装效率高,强度高,降低层高。

Description

一种单层龙骨贴顶装配式吊顶
技术领域
本实用新型涉及装修设计技术领域,
尤其是,本实用新型涉及一种单层龙骨贴顶装配式吊顶。
背景技术
随着建筑装饰领域的工厂化生产与模块化安装的推进,目前装配式在大面积平面吊顶基层中在占用空间、材料成本、安装效率等在项目实际使用过程中,无法完全满足项目上的需求;平面吊顶整体为打钉结构,安装效率低、拆卸复杂;龙骨及板材抗变形能力弱,导致安装后易出现板材变形问题;影响整体吊顶的美观度、成本及安全;层高占用高,不利于家装空间吊顶的安装;大面积平顶没有合适的装配式的安装结构和方法且易出现下榻问题。如中国专利CN211923183U介绍的一种承载式组合吊顶构件,包括承载件,所述承载件的顶部与土建楼板连接,所述承载件的底部设有纵横交错的若干横向框架和若干纵向框架,所述承载件与所述横向框架和纵向框架的连接处通过挂接件连接,所述挂接件的顶部设有第一安装孔,所述承载件贯穿所述第一安装孔并通过螺母与所述挂接件连接,以使所述挂接件可绕承载件调整位置,所述挂接件的底部为回型结构,以使所述横向框架和纵向框架贯穿所述挂接件;可自由调节位置,利用吊杆或角钢进行结构承载,纵横向安装框架梁,使吊顶构件在纵横向框架梁上都可安装吊件,可根据需要调节位置。
但是该方案结构层次多,吊顶板上方需要够的空间才能安装,占用空间大。
实用新型内容
本实用新型的目的在于提供一种安装方便,安装效率高,强度高,降低层高的单层龙骨贴顶装配式吊顶。
为达到上述目的,本实用新型采用如下技术方案得以实现的:
一种单层龙骨贴顶装配式吊顶,包括挂接件、吊顶板、工字拼接件和龙骨,所述龙骨和工字拼接件之间通过挂接件连接,所述龙骨底部设置有折边,所述龙骨通过折边与挂接件连接,所述挂接件上设置有用于连接折边的凹槽。
作为本实用新型的优选,所述龙骨包括顶板,所述顶板两侧向上延伸设置有加强竖板,所述加强竖板顶部向外侧延伸设置有加强横板,所述加强横板向下延伸设置有用于连接折边的龙骨侧板。
作为本实用新型的优选,所述挂接件包括用于连接龙骨的侧板,所述侧板之间通过连接板连接,所述侧板底部设置有底板,所述底板与连接板之间设置有挂接槽。
作为本实用新型的优选,所述侧板两端设置有凸块,所述凹槽位于凸块的底部。
作为本实用新型的优选,所述吊顶板侧面设置有插槽。
作为本实用新型的优选,所述工字拼接件包括横板,所述横板下方设置有用于连接插槽的插板,所述插板与横板之间通过竖板连接。
作为本实用新型的优选,所述横板两端设置有用于连接挂接槽的挂接板。
作为本实用新型的优选,所述挂接板的高度大于所述横板的高度。
作为本实用新型的优选,所述挂接板的数量为两个。
作为本实用新型的优选,所述顶板通过螺栓与屋顶固定连接。
由于龙骨与吊顶板之间的仅存在挂接件和工字拼接件这两层零件,挂接件安装在工字拼接件上后,龙骨到吊顶板之间的距离为凸块底部至底板底部的距离,降低了层高缩小了吊顶板上方的空间,降低了吊顶的层高。
由于龙骨包括顶板,所述顶板两侧向上延伸设置有加强竖板,所述加强竖板顶部向外侧延伸设置有加强横板,所述加强横板向下延伸设置有用于连接折边的龙骨侧板,因此强度高。
由于吊顶板与工字拼接件之间采用插接的方式连接,工字拼接件与挂接件之间采用挂接的方式连接,挂接件与龙骨之间采用挂接的方式连接,因此安装方便,安装效率高。
本实用新型一种单层龙骨贴顶装配式吊顶的有益效果在于:安装方便,安装效率高,强度高,降低层高。
附图说明

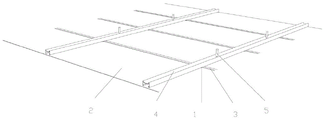

图1为本实用新型一种单层龙骨贴顶装配式吊顶的结构示意图
图2为本实用新型一种单层龙骨贴顶装配式吊顶的挂接件结构示意图;
图3为本实用新型一种单层龙骨贴顶装配式吊顶的挂接件主视图;
图4为本实用新型一种单层龙骨贴顶装配式吊顶的挂接件左视图;
图5为本实用新型一种单层龙骨贴顶装配式吊顶的安装结构主视图;
图6为本实用新型一种单层龙骨贴顶装配式吊顶的安装结构左视图;
图7为本实用新型一种单层龙骨贴顶装配式吊顶的龙骨示意图;
图中:1、挂接件;11、侧板;111、凸块;112、凹槽;13、底板;15、连接板;17、挂接槽;2、吊顶板;21、插槽;3、工字拼接件;31、插板;32、横板;33、竖板;34、挂接板;4、龙骨;41、顶板;42、龙骨侧板;43、折边;44、加强竖板;45、加强横板;5、螺栓。
具体实施方式
以下是本实用新型的具体实施例,对本实用新型的技术方案作进一步的描述,但本实用新型并不限于这些实施例。
现在将参照附图来详细描述本实用新型的各种示例性实施例。应注意到:除非另外具体说明,否则在这些实施例中阐述的模块和步骤的相对布置和步骤不限制本实用新型的范围。
同时,应当明白,为了便于描述,附图中的流程并不仅仅是单独进行,而是多个步骤相互交叉进行。
以下对至少一个示例性实施例的描述实际上仅仅是说明性的,决不作为对本实用新型及其应用或使用的任何限制。
对于相关领域普通技术人员已知的技术、方法及系统可能不作详细讨论,但在适当情况下,技术、方法及系统应当被视为授权说明书的一部分。
实施例一:如图1至7所示,仅仅为本实用新型的其中一个的实施例,一种单层龙骨贴顶装配式吊顶,挂接件1、吊顶板2、工字拼接件3和龙骨4,所述龙骨4和工字拼接件3之间通过挂接件1连接,所述龙骨4底部设置有折边43,所述龙骨4通过折边43与挂接件1连接,所述挂接件1上设置有用于连接折边43的凹槽112。
龙骨4包括顶板41,顶板41两侧向上延伸设置有加强竖板44,加强竖板44顶部向外侧延伸设置有加强横板45,加强横板45向下延伸设置有用于连接折边43的龙骨侧板42。挂接件1包括用于连接龙骨的侧板11,侧板11的数量为两个,两个侧板11之间通过连接板15连接,侧板11底部设置有底板13,底板13与连接板15之间设置有挂接槽17。侧板11两端设置有凸块111,凹槽112位于凸块111的底部。吊顶板2侧面设置有插槽21。工字拼接件3包括横板32,横板32下方设置有用于连接插槽21的插板31,插板31与横板32之间通过竖板33连接。横板32两端设置有用于连接挂接槽17的挂接板34。挂接板34的高度大于横板32的高度,挂接板34的数量为两个。顶板41通过螺栓5与屋顶固定连接。
安装时,首先在屋顶确定龙骨4的安装位置,然后划线,将螺栓5打在屋顶上,龙骨4的顶板41上有预设孔位,让孔与螺栓5对其,使螺栓5穿过预设孔,操作人员可从龙骨4下方两折边43之间的空间将螺母安装在螺栓5上对龙骨4进行固定。吊顶板2侧面有插槽21,将工字拼接件3的插板31插入插槽21后,工字拼接件3的横板32会与吊顶板2的顶部接触,横板32与插板31会将吊顶板2插槽21以上的部分夹紧,横板32两端的挂接板34高于横板32,挂接板34与吊顶板2之间有缝隙,此处缝隙的厚度略大于挂接件1底板13的厚度,将挂接件1底板插入挂接板34与吊顶板2之间的缝隙,同时挂接板34会进入挂接件1的挂接槽17中,挂接件1上的两块底板1之间的距离大于横板32的宽度。将侧板11的平面与龙骨侧板42的平面垂直,让凹槽112对准折边43,将折边43插入凹槽112内即可将挂接件1安装在龙骨4上。
本实用新型一种单层龙骨贴顶装配式吊顶的安装方便,安装效率高,强度高,降低层高。
本实用新型不局限于上述具体的实施方式,本实用新型可以有各种更改和变化。凡是依据本实用新型的技术实质对以上实施方式所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围。

Claims (10)

1.一种单层龙骨贴顶装配式吊顶,其特征在于:包括挂接件(1)、吊顶板(2)、工字拼接件(3)和龙骨(4),所述龙骨(4)和工字拼接件(3)之间通过挂接件(1)连接,所述龙骨(4)底部设置有折边(43),所述龙骨(4)通过折边(43)与挂接件(1)连接,所述挂接件(1)上设置有用于连接折边(43)的凹槽(112)。
2.根据权利要求1所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述龙骨(4)包括顶板(41),所述顶板(41)两侧向上延伸设置有加强竖板(44),所述加强竖板(44)顶部向外侧延伸设置有加强横板(45),所述加强横板(45)向下延伸设置有用于连接折边(43)的龙骨侧板(42)。
3.根据权利要求1所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述挂接件(1)包括用于连接龙骨的侧板(11),所述侧板(11)之间通过连接板(15)连接,所述侧板(11)底部设置有底板(13),所述底板(13)与连接板(15)之间设置有挂接槽(17)。
4.根据权利要求3所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述侧板(11)两端设置有凸块(111),所述凹槽(112)位于凸块(111)的底部。
5.根据权利要求1所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述吊顶板(2)侧面设置有插槽(21)。
6.根据权利要求5所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述工字拼接件(3)包括横板(32),所述横板(32)下方设置有用于连接插槽(21)的插板(31),所述插板(31)与横板(32)之间通过竖板(33)连接。
7.根据权利要求6所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述横板(32)两端设置有用于连接挂接槽(17)的挂接板(34)。
8.根据权利要求7所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述挂接板(34)的高度大于所述横板(32)的高度。
9.根据权利要求8所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述挂接板(34)的数量为两个。
10.根据权利要求2所述的一种单层龙骨贴顶装配式吊顶,其特征在于:所述顶板(41)通过螺栓(5)与屋顶固定连接。
