Abstract

本实用新型公开了一种应用于低层住宅外墙面施工的施工平台，其技术方案是：包括支撑台，所述支撑台顶部开设有第一滑动槽，所述支撑台顶部设有升降机构；所述升降机构包括承载台，所述第一滑动槽内部两端均滑动连接有滑动台，所述滑动台内部固定连接有第一固定轴，所述承载台底部两端均固定连接有固定台，所述固定台内部固定连接有第二固定轴，所述支撑台顶部设有连接杆，所述连接杆两端分别设于第一固定轴和第二固定轴外侧且分别与滑动台和固定台活动铰接，所述承载台顶部固定连接有固定栅栏，一种应用于低层住宅外墙面施工的施工平台有益效果是：解决施工平台高度是固定不可调节的，对施工人员的工作来说比较麻烦的问题。

Description

一种应用于低层住宅外墙面施工的施工平台

技术领域

本实用新型涉及建筑施工技术领域，具体涉及一种应用于低层住宅外墙面施工的施工平台。

背景技术

在建筑施工领域，广泛使用的各种类型脚手架，一般存在着使用材料多、搭设时间长、操作平台高度不便于施工操作、施工材料不便于传送、安全施工隐患多等诸多问题，附着式电动施工平台是一种大型自升降式高空作业平台，它可替代钢、竹、木脚手架及电动吊篮，用于高空工程施工。

现有技术存在以下不足：现有的用于低空作业的施工平台大多数都是通过一个固定的脚手架进行支撑，由于脚手架的高度是固定不可调节的，对施工人员的工作比较麻烦。

因此，发明一种应用于低层住宅外墙面施工的施工平台很有必要。

实用新型内容

为此，本实用新型提供一种应用于低层住宅外墙面施工的施工平台，通过连接杆两端分别与滑动台和固定台之间的活动铰接，以及滑动台与第一螺纹杆和第二螺纹杆之间的螺纹连接和与第一滑动槽之间的滑动连接，能有效的控制承载板的升降，以解决现有的施工平台的高度是固定不可调节的，对施工人员的工作来说比较麻烦的问题。

为了实现上述目的，本实用新型提供如下技术方案：一种应用于低层住宅外墙面施工的施工平台，包括支撑台，所述支撑台顶部开设有第一滑动槽，所述支撑台顶部设有升降机构；

所述升降机构包括承载台，所述第一滑动槽内部两端均滑动连接有滑动台，所述滑动台内部固定连接有第一固定轴，所述承载台底部两端均固定连接有固定台，所述固定台内部固定连接有第二固定轴，所述支撑台顶部设有连接杆，所述连接杆两端分别设于第一固定轴和第二固定轴外侧且分别与滑动台和固定台活动铰接，所述承载台顶部固定连接有固定栅栏。

优选的，所述支撑台顶部两端均固定连接有伸缩液压杆，所述伸缩液压杆与承载台底部固定连接。

优选的，所述第一滑动槽内部通过轴承转动连接有第一螺纹杆，所述第一螺纹杆一端固定连接有第二螺纹杆，所述第一螺纹杆与第二螺纹杆外侧螺纹相反，所述第一螺纹杆与第二螺纹杆贯穿滑动台且与滑动台螺纹连接。

优选的，所述支撑台一侧固定连接有第一电机，所述第一电机输出端与第二螺纹杆一端固定连接。

优选的，所述支撑台底部开设有第二滑动槽，所述第二滑动槽内部设有活动板，所述活动板两侧均固定连接有限位块，所述限位块设于第二滑动槽内部且与支撑台滑动连接，所述活动板底部开设有转动槽，所述转动槽内部转动连接有滑动套，所述滑动套设于第二滑动槽内部且与支撑台滑动连接。

优选的，所述滑动套内腔底部固定连接有固定杆，所述固定杆外侧活动套接有滚轮。

优选的，所述第二滑动槽内部设有控制组件，所述控制组件包括第三螺纹杆，所述第三螺纹杆设于第二滑动槽两端且与支撑台转动连接，所述第三螺纹杆贯穿限位块且与限位块螺纹连接。

优选的，所述支撑台一侧开设有内部槽，所述内部槽内部通过轴承转动连接有转动杆，所述转动杆外侧两端均固定连接有第一锥齿轮，所述第三螺纹杆顶部固定连接有第二锥齿轮，所述第二锥齿轮与第一锥齿轮啮合连接。

优选的，所述支撑台一侧固定连接有第二电机，所述转动杆一端与第二电机输出端固定连接。

优选的，所述第二滑动槽内部设有控制组件，所述控制组件包括往复丝杠，所述往复丝杠设于第二滑动槽两端且与支撑台转动连接，所述往复丝杠外侧套设有轴承座，所述轴承座与往复丝杠通过滚珠螺母副连接，所述往复丝杠贯穿限位块且轴承座与限位块固定连接。

本实用新型的有益效果是：

1、本实用新型通过连接杆两端分别与滑动台和固定台之间的活动铰接，以及滑动台与第一螺纹杆和第二螺纹杆之间的螺纹连接，滑动台与第一滑动槽之间的滑动连接，以及伸缩液压杆的设置，能有效的控制承载板的升降，从而有效的解决现有的施工平台的高度是固定不可调节的，对施工人员的工作来说比较麻烦的问题。

2、本实用新型通过第一锥齿轮与第二锥齿轮之间的啮合连接以及限位块与第三螺纹杆之间的螺纹连接能有效的控制滚轮的收纳，从而方便支撑台的移动，通过滑动套与活动板之间的转动连接能有效的调节支撑台的角度。

附图说明

图1为本实用新型提供的整体结构示意图；

图2为本实用新型提供的正面结构剖视图；

图3为本实用新型提供的承载台结构剖视图；

图4为本实用新型提供的支撑台结构剖视图；

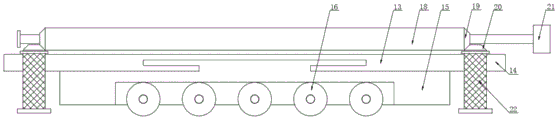

图5为本实用新型提供的实施例2往复丝杠结构示意图；

图中：1支撑台、2第一滑动槽、3承载台、4滑动台、5固定台、6连接杆、7固定栅栏、8伸缩液压杆、9第一螺纹杆、10第二螺纹杆、11第一电机、12第二滑动槽、13活动板、14限位块、15滑动套、16滚轮、17第三螺纹杆、18转动杆、19第一锥齿轮、20第二锥齿轮、21第二电机、22往复丝杠。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1：

参照附图1-4，本实用新型提供的一种应用于低层住宅外墙面施工的施工平台，包括支撑台1，所述支撑台1顶部开设有第一滑动槽2，所述支撑台1顶部设有升降机构；

所述升降机构包括承载台3，所述第一滑动槽2内部两端均滑动连接有滑动台4，所述滑动台4内部固定连接有第一固定轴，所述承载台3底部两端均固定连接有固定台5，所述固定台5内部固定连接有第二固定轴，所述支撑台1顶部设有连接杆6，所述连接杆6两端分别设于第一固定轴和第二固定轴外侧且分别与滑动台4和固定台5活动铰接，所述承载台3顶部固定连接有固定栅栏7，通过连接杆6两端分别与滑动台4和固定台5之间的活动铰接能有效的控制承载台3的升降；

进一步地，所述支撑台1顶部两端均固定连接有伸缩液压杆8，所述伸缩液压杆8与承载台3底部固定连接，通过伸缩液压杆8的设置能有效的对承载台3通过一个支撑平衡的作用；

进一步地，所述第一滑动槽2内部通过轴承转动连接有第一螺纹杆9，所述第一螺纹杆9一端固定连接有第二螺纹杆10，所述第一螺纹杆9与第二螺纹杆10外侧螺纹相反，所述第一螺纹杆9与第二螺纹杆10贯穿滑动台4且与滑动台4螺纹连接，通过第一螺纹杆9与第二螺纹杆10外侧螺纹相反的设置能有效的控制两个滑动台4做相向运动，从而通过第一螺纹杆9与第二螺纹杆10与滑动台4之间的螺纹连接控制承载台3的升降；

进一步地，所述支撑台1一侧固定连接有第一电机11，所述第一电机11输出端与第二螺纹杆10一端固定连接；

进一步地，所述支撑台1底部开设有第二滑动槽12，所述第二滑动槽12内部设有活动板13，所述活动板13两侧均固定连接有限位块14，所述限位块14设于第二滑动槽12内部且与支撑台1滑动连接，所述活动板13底部开设有转动槽，所述转动槽内部转动连接有滑动套15，所述滑动套15设于第二滑动槽12内部且与支撑台1滑动连接，通过滑动套15与活动板13之间的转动连接能有效的调节支撑台1的角度，通过活动板13与第二滑动槽12之间的滑动连接能有效的控制滚轮16的收纳；

进一步地，所述滑动套15内腔底部固定连接有固定杆，所述固定杆外侧活动套接有滚轮16，通过滚轮16的设置能有效的控制支撑台1的移动；

进一步地，所述第二滑动槽12内部设有控制组件，所述控制组件包括第三螺纹杆17，所述第三螺纹杆17设于第二滑动槽12两端且与支撑台1转动连接，所述第三螺纹杆17贯穿限位块14且与限位块14螺纹连接，通过第三螺纹杆17与限位块14之间的螺纹连接能有效的带动限位块14的升降，从而控制滚轮16的收纳；

进一步地，所述支撑台1一侧开设有内部槽，所述内部槽内部通过轴承转动连接有转动杆18，所述转动杆18外侧两端均固定连接有第一锥齿轮19，所述第三螺纹杆17顶部固定连接有第二锥齿轮20，所述第二锥齿轮20与第一锥齿轮19啮合连接，通过第一锥齿轮19与第二锥齿轮20之间的啮合连接能有效的控制第三螺纹杆17的转动，从而控制第三螺纹杆17与限位块14之间的螺纹连接；

进一步地，所述支撑台1一侧固定连接有第二电机21，所述转动杆18一端与第二电机21输出端固定连接。

本实用新型的使用过程如下：在使用本实用新型时，使用者通过第二电机21带动第一锥齿轮19与第二锥齿轮20之间的啮合连接，从而带动第三螺纹杆17的转动，通过第三螺纹杆17与限位块14之间的螺纹连接带动滑动套15向下移动，从而使得滚轮16与地面接触并将支撑台1向上顶出，然后使用者通过滚轮16的设置移动支撑台1，然后通过滑动套15与活动板13之间的转动连接调节承载台3的角度，当支撑台1移动到指定位置后，将滚轮16进行收纳。

然后使用者通过第一电机11带动第一螺纹杆9与第二螺纹杆10转动，通过第一螺纹杆9与第二螺纹杆10外侧螺纹相反的设置使得两侧的滑动台4做相向运动，从而通过连接杆6两端分别与固定台5与滑动台4之间的活动铰接，以及伸缩液压杆8的设置控制承载台3的升降。

实施例2：

参照附图5，本实用新型提供的一种应用于低层住宅外墙面施工的施工平台，与实施例1不同的是，所述第二滑动槽12内部设有控制组件，所述控制组件包括往复丝杠22，所述往复丝杠22设于第二滑动槽12两端且与支撑台1转动连接，所述往复丝杠22外侧套设有轴承座，所述轴承座与往复丝杠22通过滚珠螺母副连接，所述往复丝杠22贯穿限位块14且轴承座与限位块14固定连接。

使用过程如下：在使用本实用新型时，使用者第一锥齿轮19与第二锥齿轮20之间的啮合连接，带动往复丝杠22的转动，通过往复丝杠22与限位块14之间的螺纹连接带动滑动套15向下移动，从而使得滚轮16与地面接触并将支撑台1向上顶出，通过往复丝杠22与限位块14之间的螺纹连接带动滑动套15向下移动，相对于实施例1中通过第三螺纹杆17与限位块14之间的螺纹连接带动滑动套15向下移动，往复丝杠22具有往复性，使得在不改变第二电机21转动方向的同时控制限位块14的升降，操作更加简单。

以上所述，仅是本实用新型的较佳实施例，任何熟悉本领域的技术人员均可能利用上述阐述的技术方案对本实用新型加以修改或将其修改为等同的技术方案。因此，依据本实用新型的技术方案所进行的任何简单修改或等同置换，尽属于本实用新型要求保护的范围。

Claims (10)

1.一种应用于低层住宅外墙面施工的施工平台，包括支撑台(1)，其特征在于：所述支撑台(1)顶部开设有第一滑动槽(2)，所述支撑台(1)顶部设有升降机构；

所述升降机构包括承载台(3)，所述第一滑动槽(2)内部两端均滑动连接有滑动台(4)，所述滑动台(4)内部固定连接有第一固定轴，所述承载台(3)底部两端均固定连接有固定台(5)，所述固定台(5)内部固定连接有第二固定轴，所述支撑台(1)顶部设有连接杆(6)，所述连接杆(6)两端分别设于第一固定轴和第二固定轴外侧且分别与滑动台(4)和固定台(5)活动铰接，所述承载台(3)顶部固定连接有固定栅栏(7)。

2.根据权利要求1所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述支撑台(1)顶部两端均固定连接有伸缩液压杆(8)，所述伸缩液压杆(8)与承载台(3)底部固定连接。

3.根据权利要求2所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述第一滑动槽(2)内部通过轴承转动连接有第一螺纹杆(9)，所述第一螺纹杆(9)一端固定连接有第二螺纹杆(10)，所述第一螺纹杆(9)与第二螺纹杆(10)外侧螺纹相反，所述第一螺纹杆(9)与第二螺纹杆(10)贯穿滑动台(4)且与滑动台(4)螺纹连接。

4.根据权利要求3所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述支撑台(1)一侧固定连接有第一电机(11)，所述第一电机(11)输出端与第二螺纹杆(10)一端固定连接。

5.根据权利要求4所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述支撑台(1)底部开设有第二滑动槽(12)，所述第二滑动槽(12)内部设有活动板(13)，所述活动板(13)两侧均固定连接有限位块(14)，所述限位块(14)设于第二滑动槽(12)内部且与支撑台(1)滑动连接，所述活动板(13)底部开设有转动槽，所述转动槽内部转动连接有滑动套(15)，所述滑动套(15)设于第二滑动槽(12)内部且与支撑台(1)滑动连接。

6.根据权利要求5所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述滑动套(15)内腔底部固定连接有固定杆，所述固定杆外侧活动套接有滚轮(16)。

7.根据权利要求6所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述第二滑动槽(12)内部设有控制组件，所述控制组件包括第三螺纹杆(17)，所述第三螺纹杆(17)设于第二滑动槽(12)两端且与支撑台(1)转动连接，所述第三螺纹杆(17)贯穿限位块(14)且与限位块(14)螺纹连接。

8.根据权利要求7所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述支撑台(1)一侧开设有内部槽，所述内部槽内部通过轴承转动连接有转动杆(18)，所述转动杆(18)外侧两端均固定连接有第一锥齿轮(19)，所述第三螺纹杆(17)顶部固定连接有第二锥齿轮(20)，所述第二锥齿轮(20)与第一锥齿轮(19)啮合连接。

9.根据权利要求8所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述支撑台(1)一侧固定连接有第二电机(21)，所述转动杆(18)一端与第二电机(21)输出端固定连接。

10.根据权利要求6所述的一种应用于低层住宅外墙面施工的施工平台，其特征在于：所述第二滑动槽(12)内部设有控制组件，所述控制组件包括往复丝杠(22)，所述往复丝杠(22)设于第二滑动槽(12)两端且与支撑台(1)转动连接，所述往复丝杠(22)外侧套设有轴承座，所述轴承座与往复丝杠(22)通过滚珠螺母副连接，所述往复丝杠(22)贯穿限位块(14)且轴承座与限位块(14)固定连接。
