本实用新型公开了一种骨科医生用腿部固定夹，包括支撑架、连接杆和固定杆，所述支撑架的下端内部安装有连接杆，且连接杆的外侧安装有固定螺栓，并且固定螺栓与支撑架相连接，所述支撑架的上端内表面开设有滑槽，且滑槽的内部安装有活动座，所述活动座的外侧安装有第一连接带，且活动座的左侧固定连接有第二连接带，所述第二连接带的下端安装有支撑座。该骨科医生用腿部固定夹，使用者只需将腿部放置在承重块上端，即可根据其腿部重量稳定的通过2个圆弧状限位块进行固定保护工作，且第二连接带呈四边形的连接结构，配合第一连接带充分的保障了该装置支撑时的稳定程度，让使用者可稳定的对放置有腿部的支撑座进行角度调节。
Description
技术领域
本实用新型涉及骨科技术领域，具体为一种骨科医生用腿部固定夹。
背景技术
随着医疗水平的不断进步，骨科医疗的技术水平也在不断提高，而骨科医生在对腿部发生骨折的病人进行治疗时需要使用到腿部固定夹，以便于对患者的腿部进行稳定的保养工作，但是现有腿部固定夹还存在一定的缺陷；
现有的腿部固定夹无法的根据患者的腿部重量有效的进行多范围的保护工作，且现有的腿部固定夹稳定性不够高，无法让使用者便捷的进行角度调节，进而存在一定的使用缺陷。
针对上述问题，急需在原有腿部固定夹结构的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种骨科医生用腿部固定夹，以解决上述背景技术中提出的无法的根据患者的腿部重量有效的进行多范围的保护工作，且稳定性不够高，无法让使用者便捷的进行角度调节的问题。
为实现上述目的，本实用新型提供如下技术方案：一种骨科医生用腿部固定夹，包括支撑架、连接杆和固定杆，所述支撑架的下端内部安装有连接杆，且连接杆的外侧安装有固定螺栓，并且固定螺栓与支撑架相连接，所述支撑架的上端内表面开设有滑槽，且滑槽的内部安装有活动座，所述活动座的外侧安装有第一连接带，且活动座的左侧固定连接有第二连接带，所述第二连接带的下端安装有支撑座，且支撑座的内表面安装有传动齿轮，所述支撑座的内部中端安装有活动齿块，且活动齿块与传动齿轮相连接，并且活动齿块的上端固定连接有承重块，所述传动齿轮的外表面安装有拉绳，所述固定杆安装在支撑座的外表面，且固定杆的上端安装有连接轴，并且连接轴的外表面固定连接有扭力弹簧，所述连接轴的外侧固定连接有限位块，且限位块与扭力弹簧相连接。
优选的，所述支撑架与连接杆构成可伸缩结构，且支撑架通过滑槽与活动座构成可滑动结构。
优选的，所述第二连接带与第一连接带均为弹性绷带材质，且第二连接带与支撑座的外侧构成可滑动结构。
优选的，所述传动齿轮关于支撑座的中心点对称设置有2个，且传动齿轮通过拉绳与连接轴构成可转动结构。
优选的，所述动齿块与传动齿轮为啮合连接，且活动齿块与支撑座为滑动连接，并且活动齿块上端的承重块与限位块的外侧均为海棉材质。
优选的，所述限位块关于支撑座的中心点对称设置有2个，且限位块呈圆弧状结构，并且限位块通过扭力弹簧与连接轴构成弹性结构。
与现有技术相比，本实用新型的有益效果是：该骨科医生用腿部固定夹，使用者只需将腿部放置在承重块上端，即可根据其腿部重量稳定的通过2个圆弧状限位块进行固定保护工作，且第二连接带呈四边形的连接结构，配合第一连接带充分的保障了该装置支撑时的稳定程度，让使用者可稳定的对放置有腿部的支撑座进行角度调节；
1.设置有可活动的圆弧状限位块，使用者只需将腿部放置在承重块上端，即可通过拉绳带动2个海绵限位块对腿部上端进行限位保护，进而让该装置可根据使用者的腿部重量稳定的通过2个圆弧状限位块进行固定保护工作，避免了繁琐的套装腿部的过程，提高了实用性；
2.设置有与连接带相连接的支撑座，通过可在支撑座外侧滑动的弹性绷带材质连接带，让使用者可稳定的对放置有腿部的支撑座进行角度调节，且第二连接带呈四边形的连接结构，配合第一连接带充分的保障了该装置支撑时的稳定程度，且使用者可根据需要沿着滑槽调节活动座在支撑架上端的位置，进而对不同位置的腿部进行支撑固定。
附图说明
图1为本实用新型正剖视结构示意图；
图2为本实用新型活动座侧视结构示意图；
图3为本实用新型第二连接带正剖视结构示意图；
图4为本实用新型支撑座正剖视结构示意图；

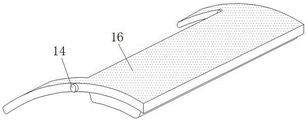

图5为本实用新型限位块立体结构示意图。
图中：1、支撑架；2、连接杆；3、固定螺栓；4、滑槽；5、活动座；6、第一连接带；7、第二连接带；8、支撑座；9、传动齿轮；10、活动齿块；11、承重块；12、拉绳；13、固定杆；14、连接轴；15、扭力弹簧；16、限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种骨科医生用腿部固定夹，包括支撑架1、连接杆2、固定螺栓3、滑槽4、活动座5、第一连接带6、第二连接带7、支撑座8、传动齿轮9、活动齿块10、承重块11、拉绳12、固定杆13、连接轴14、扭力弹簧15和限位块16，支撑架1的下端内部安装有连接杆2，且连接杆2的外侧安装有固定螺栓3，并且固定螺栓3与支撑架1相连接，支撑架1与连接杆2构成可伸缩结构，且支撑架1通过滑槽4与活动座5构成可滑动结构，让使用者可根据需要调节活动座5在支撑架1上端的位置，进而对不同位置的腿部进行支撑保护工作；
支撑架1的上端内表面开设有滑槽4，且滑槽4的内部安装有活动座5，活动座5的外侧安装有第一连接带6，且活动座5的左侧固定连接有第二连接带7，第二连接带7与第一连接带6均为弹性绷带材质，且第二连接带7与支撑座8的外侧构成可滑动结构，通过弹性绷带材质的第二连接带7与第一连接带6，可有效的对放置患者腿部的支撑座8进行支撑；
第二连接带7的下端安装有支撑座8，且支撑座8的内表面安装有传动齿轮9，传动齿轮9关于支撑座8的中心点对称设置有2个，且传动齿轮9通过拉绳12与连接轴14构成可转动结构，让2个传动齿轮9在随着活动齿块10进行转动时，可带动与其外侧连接的拉绳12进行收卷工作；
支撑座8的内部中端安装有活动齿块10，且活动齿块10与传动齿轮9相连接，并且活动齿块10的上端固定连接有承重块11，活动齿块10与传动齿轮9为啮合连接，且活动齿块10与支撑座8为滑动连接，并且活动齿块10上端的承重块11与限位块16的外侧均为海棉材质，让活动齿块10在受压的同时，可带动相啮合的2个传动齿轮9同步进行转动；
传动齿轮9的外表面安装有拉绳12，固定杆13安装在支撑座8的外表面，且固定杆13的上端安装有连接轴14，并且连接轴14的外表面固定连接有扭力弹簧15，连接轴14的外侧固定连接有限位块16，且限位块16与扭力弹簧15相连接，限位块16关于支撑座8的中心点对称设置有2个，且限位块16呈圆弧状结构，并且限位块16通过扭力弹簧15与连接轴14构成弹性结构，让2个圆弧状的限位块16可通过扭力弹簧15的复位力沿着固定杆13的上端进行转动。
工作原理：在使用该骨科医生用腿部固定夹时，根据图1-5，首先将支撑架1下端的连接杆2通过固定螺栓3安装在需要进行工作的病床外侧，接着根据需求通过固定螺栓3调节支撑架1在连接杆2上端的高度位置，待高度确定后，根据使用者所需固定限位的左右腿位置，将连接有支撑座8的活动座5沿着滑槽4进行左右位置调节，接着躺在病床上的患者便可在看护人员的辅助下，将伤腿放置在支撑座8上的承重块11表面，此时承重块11下端活动齿块10将会受压并沿着支撑座8向下滑动，进而通过上端为海绵材质的承重块11对患者的腿部进行支撑，随着活动齿块10的下移，与其相啮合的2个传动齿轮9将会沿着支撑座8内部进行反向转动，此时与传动齿轮9外侧相连接的拉绳12将会进行收卷工作，而拉绳12的另一端将会沿着固定杆13的内部带动连接轴14进行转动，进而带动与连接轴14连接的限位块16向内转动，这时与连接轴14连接的扭力弹簧15将进行收卷工作，随着患者腿部对承重块11的下压，2个圆弧状限位块16将会稳定的对患者的腿部上端进行限位保护，待固定完成后，使用者可通过支撑座8外侧呈四边形的连接结构的弹性绷带材质第二连接带7，配合与第一连接带6的固定，稳定的对支撑座8进行角度调节，增加了整体的实用性。
本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种骨科医生用腿部固定夹，包括支撑架（1）、连接杆（2）和固定杆（13），其特征在于：所述支撑架（1）的下端内部安装有连接杆（2），且连接杆（2）的外侧安装有固定螺栓（3），并且固定螺栓（3）与支撑架（1）相连接，所述支撑架（1）的上端内表面开设有滑槽（4），且滑槽（4）的内部安装有活动座（5），所述活动座（5）的外侧安装有第一连接带（6），且活动座（5）的左侧固定连接有第二连接带（7），所述第二连接带（7）的下端安装有支撑座（8），且支撑座（8）的内表面安装有传动齿轮（9），所述支撑座（8）的内部中端安装有活动齿块（10），且活动齿块（10）与传动齿轮（9）相连接，并且活动齿块（10）的上端固定连接有承重块（11），所述传动齿轮（9）的外表面安装有拉绳（12），所述固定杆（13）安装在支撑座（8）的外表面，且固定杆（13）的上端安装有连接轴（14），并且连接轴（14）的外表面固定连接有扭力弹簧（15），所述连接轴（14）的外侧固定连接有限位块（16），且限位块（16）与扭力弹簧（15）相连接。
2.根据权利要求1所述的一种骨科医生用腿部固定夹，其特征在于：所述支撑架（1）与连接杆（2）构成可伸缩结构，且支撑架（1）通过滑槽（4）与活动座（5）构成可滑动结构。
3.根据权利要求1所述的一种骨科医生用腿部固定夹，其特征在于：所述第二连接带（7）与第一连接带（6）均为弹性绷带材质，且第二连接带（7）与支撑座（8）的外侧构成可滑动结构。
4.根据权利要求1所述的一种骨科医生用腿部固定夹，其特征在于：所述传动齿轮（9）关于支撑座（8）的中心点对称设置有2个，且传动齿轮（9）通过拉绳（12）与连接轴（14）构成可转动结构。
5.根据权利要求1所述的一种骨科医生用腿部固定夹，其特征在于：所述活动齿块（10）与传动齿轮（9）为啮合连接，且活动齿块（10）与支撑座（8）为滑动连接，并且活动齿块（10）上端的承重块（11）与限位块（16）的外侧均为海棉材质。
6.根据权利要求1所述的一种骨科医生用腿部固定夹，其特征在于：所述限位块（16）关于支撑座（8）的中心点对称设置有2个，且限位块（16）呈圆弧状结构，并且限位块（16）通过扭力弹簧（15）与连接轴（14）构成弹性结构。
