Abstract
本实用新型提供一种胶塞连续清洗装置,包括清洗池,清洗池底部设有排水口,清洗池内设有竖直隔板将清洗池分隔成清洗区和沥水区,清洗区内设有清洗筒,清洗筒外壁设有漏水孔,清洗筒内设有转轴,转轴上设有螺旋叶片,转轴通过驱动机构驱动,清洗筒远离沥水区的一端上侧设有加料斗,另一端设有排料口;沥水区设有网带式爬坡机,网带式爬坡机的进料端设置在排料口的下方。该装置能够实现对胶塞连续清洗,提高清洗效率。
Description
技术领域
本实用新型属于橡胶塞生长设备领域,特别涉及一种胶塞连续清洗装置。
背景技术
注射剂类或口服液类药品在其器皿上设有胶塞,硫化、冲切下来的胶塞表面不干净,需要对胶塞进行清洗。CN204134991U公开一种胶塞清洗机,包括立式胶塞清洗罐、胶塞传输罐和水清洗系统,所述水清洗系统通过清洗管路与所述立式胶塞清洗罐连通,所述立式胶塞清洗罐的顶部分别设有进料口和出料口,所述胶塞传输罐通过进料管与所述进料口连通,所述进料管上设有进料阀,所述出料口通过密封件密封。该设备通过将胶塞放置在胶塞清洗罐内进行清洗,但该设备只能对胶塞进行分批清洗,一批胶塞清洗完成后,需要将前一批胶塞清从清洗机中取出才能放入后续的胶塞,不能实现连续清洗,这样导致清洗速度较慢,效率较低。
发明内容
本实用新型所要解决的技术问题是提供一种胶塞连续清洗装置,能够实现对胶塞连续清洗,提高清洗效率。
为解决上述技术问题,本实用新型所采用的技术方案是:一种胶塞连续清洗装置,包括清洗池,清洗池底部设有排水口,清洗池内设有竖直隔板将清洗池分隔成清洗区和沥水区,清洗区内设有清洗筒,清洗筒外壁设有漏水孔,清洗筒内设有转轴,转轴上设有螺旋叶片,转轴通过驱动机构驱动,清洗筒远离沥水区的一端上侧设有加料斗,另一端设有排料口;沥水区设有网带式爬坡机,网带式爬坡机的进料端设置在排料口的下方。
优选的方案中,所述驱动机构为减速电机。
优选的方案中,所述清洗池靠近清洗区的端部设有进料输送线,进料输送线的排料端设置在清洗筒的加料斗的上方。
优选的方案中,所述清洗池靠近沥水区的端部设有接水池,接水池底部设有排水管,接水池上侧设有网带式输送机,网带式输送机的进料端设置在网带式爬坡机的排料端的下方,网带式输送机的上侧设有若干喷淋管,喷淋管上设有朝向网带式输送机的喷头。
进一步的方案中,所述网带式输送机的机架上设有安装架,安装架上设有若干毛刷辊。
进一步的方案中,所述排水管通过回水管与清洗池连接,回水管上设有水泵。
本实用新型提供的一种胶塞连续清洗装置,通过螺旋叶片的转动,实现清洗筒中的胶塞的搅拌、输送以及清洗,有利于实现连续清洗。优选的,通过设置接水池和网带式输送机,实现对初次清洗后的胶塞的连续冲洗操作,通过喷淋清洗,提高清洁度。
附图说明
下面结合附图和实施例对本实用新型作进一步说明:
图1为本实用新型的整体结构示意图;

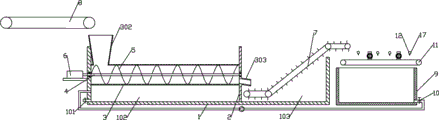

图2为本实用新型优选的整体结构示意图;
图中:清洗池1,竖直隔板2,清洗筒3,转轴4,螺旋叶片5,驱动机构6,网带式爬坡机7,进料输送线8,接水池9,排水管10,网带式输送机11,喷淋管12,安装架13,毛刷辊14,回水管15,水泵16,喷头17,排水口101,清洗区102,沥水区103,漏水孔301,加料斗302,排料口303。
具体实施方式
实施例1:如图1所示,一种胶塞连续清洗装置,包括清洗池1,清洗池1底部设有排水口101,排水口101上设有阀门,清洗池1内设有竖直隔板2将清洗池1分隔成清洗区102和沥水区103,清洗区102内设有清洗筒3,清洗筒3两端与清洗池1连接,清洗筒3外壁设有漏水孔301,漏水孔301的直径小于胶塞的直径,清洗筒3内设有转轴4,转轴4上设有螺旋叶片5,转轴4通过驱动机构6驱动,在本实施例中,驱动机构6为减速电机,驱动机构也可以用电机和减速代替,电机的输出端通过减速机与转轴4连接,清洗筒3远离沥水区103的一端上侧设有加料斗302,加料斗302为上大下小的锥形斗,另一端设有排料口303;沥水区103设有网带式爬坡机7,网带式爬坡机7的进料端设置在排料口303的下方。
具体使用时,将清洗池1中加入清洗水,清洗水从漏水孔301进入清洗筒3内,启动驱动机构6,带动转轴4以及螺旋叶片5转动,将待清洗胶塞加入加料斗302中,在螺旋叶片5的输送下,将胶塞沿清洗筒3输送,输送的过程中胶塞之间以及胶塞与清洗筒3侧壁或螺旋叶片5接触摩擦,实现碎胶塞的连续清洗;清洗后的胶塞输送至沥水区103,在网带式爬坡机7的输送下,向上提升,实现胶塞和水的分离。
该装置在对胶塞输送的过程中实现对胶塞的清洗,从而能够连续清洗,提高清洗效率。
优选的,所述清洗池1靠近清洗区102的端部设有进料输送线8,进料输送线8的排料端设置在清洗筒3的加料斗302的上方。
通过设置进料输送线8实现对胶塞清洗的连续均匀供料。
实施例2:与实施例1不同的如图2所示,所述清洗池1靠近沥水区103的端部设有接水池9,接水池9底部设有排水管10,接水池9上侧设有网带式输送机11,网带式输送机11的进料端设置在网带式爬坡机7的排料端的下方,网带式输送机11的上侧设有若干喷淋管12,喷淋管12上设有朝向网带式输送机11的喷头17,喷淋管12通过水管以及供水泵与水源连通。
经过清洗池1清洗后的胶塞输送至网带式输送机11上的网带上,通过喷淋管12以及喷头17对网带式输送机11上的胶塞进行再次喷淋清洗,提高清洁度;清洗后的水从网带上的网孔中落入接水池9中。
优选的,所述网带式输送机11的机架上设有安装架13,安装架13上设有若干毛刷辊14,毛刷辊14的转轴转动安装在安装架13上。
网带式输送机11对胶塞进行输送时,输送至毛刷辊14下侧,毛刷辊14对胶塞进行再次刷洗,提高洁净度。
优选的,所述排水管10通过回水管15与清洗池1连接,回水管15上设有水泵16。
通过水泵16将接水池9中的水输送至清洗池1进行再次利用,实现冲洗水的重复利用。
Claims (6)
1.一种胶塞连续清洗装置,其特征在于:包括清洗池(1),清洗池(1)底部设有排水口(101),清洗池(1)内设有竖直隔板(2)将清洗池(1)分隔成清洗区(102)和沥水区(103),清洗区(102)内设有清洗筒(3),清洗筒(3)外壁设有漏水孔(301),清洗筒(3)内设有转轴(4),转轴(4)上设有螺旋叶片(5),转轴(4)通过驱动机构(6)驱动,清洗筒(3)远离沥水区(103)的一端上侧设有加料斗(302),另一端设有排料口(303);沥水区(103)设有网带式爬坡机(7),网带式爬坡机(7)的进料端设置在排料口(303)的下方。
2.根据权利要求1所述的一种胶塞连续清洗装置,其特征在于:所述驱动机构(6)为减速电机。
3.根据权利要求1所述的一种胶塞连续清洗装置,其特征在于:所述清洗池(1)靠近清洗区(102)的端部设有进料输送线(8),进料输送线(8)的排料端设置在清洗筒(3)的加料斗(302)的上方。
4.根据权利要求1所述的一种胶塞连续清洗装置,其特征在于:所述清洗池(1)靠近沥水区(103)的端部设有接水池(9),接水池(9)底部设有排水管(10),接水池(9)上侧设有网带式输送机(11),网带式输送机(11)的进料端设置在网带式爬坡机(7)的排料端的下方,网带式输送机(11)的上侧设有若干喷淋管(12),喷淋管(12)上设有朝向网带式输送机(11)的喷头(17)。
5.根据权利要求4所述的一种胶塞连续清洗装置,其特征在于:所述网带式输送机(11)的机架上设有安装架(13),安装架(13)上设有若干毛刷辊(14)。
6.根据权利要求4所述的一种胶塞连续清洗装置,其特征在于:所述排水管(10)通过回水管(15)与清洗池(1)连接,回水管(15)上设有水泵(16)。
