Abstract

本实用新型提供一种便于拆装的全息展示柜，其包括基座、展示框、全息投影单元以及控制单元。其中，基座与地面连接用于支撑部件，基座内部设有用于容纳电器气元件的收容仓。展示框设置在基座顶端，展示框为矩形框架结构，其包括上框体以及用于支撑上框体的支撑柱，上框体通过支撑柱垂直固定在基座顶面。本实用新型的便于拆装的全息柜，通过展示框中用于固定显示屏的上框体可拆解，在日常检修过程中，只需要拆卸紧固件，使得顶盖与底板分离，之后便可对显示屏进行拆装检修，此结构简单，便于操作，全息柜使用更方便。

Description

便于拆装的全息展示柜

技术领域

本实用新型涉及展示柜领域，特别涉及一种便于拆装的全息展示柜。

背景技术

展示柜为商品提供展示平台，并对商品提供一定的保护作用，广泛用于公司展厅、展览会、百货商场、广告等。在新技术出现以前，展示柜具有明显的使用优势。

随着投影技术的发展，无论是办公产所、产品展示场所还是家庭中都渐渐开始使用全息投影设备，给人们在视觉上带来了全新的体验。现有的全息展示柜多为一体式的结构，在全息投影设备发生故障需要维修时，显示屏难以拆卸，给投影设备维修增加了不必要的麻烦，降低了工作人员的拆修效率。

故需要提供一种便于拆装的全息展示柜来解决上述技术问题。

实用新型内容

本实用新型提供一种便于拆装的全息展示柜，其通过展示框中用于固定显示屏的上框体可拆解，以解决现有技术中的便于拆装的全息展示柜多存在结构设计不够合理，显示屏难以拆卸，给投影设备维修增加了不必要的麻烦，降低了工作人员的拆修效率等问题。

为解决上述技术问题，本实用新型的技术方案为：一种便于拆装的全息展示柜，其包括：

基座，与地面连接，用于支撑部件；

展示框，设置在所述基座顶端，所述展示框为矩形框架结构，其包括上框体、以及下框体以及用于支撑上框体的支撑柱，所述上框体平行设置在所述下框体上方，且所述上框架与所述下框体之间通过支撑柱垂直连接固定在所述基座顶面；以及

全息投影单元，设置在所述展示框内部，所述全息投影单元包括

显示屏，与所述上框体连接,用于播放产品视频，所述显示屏设有四个，且分别对应所述展示框的四侧四个方向；

全息玻璃，用于将所述显示屏投影的图像进行衍射，所述全息玻璃设有四个，且均为等腰梯形结构，所述四个全息玻璃首尾环形连接形成金字塔结构的全息成像区域，所述四个全息玻璃与所述四个显示屏位置一一对应，且所述全息玻璃所在平面与所述显示屏所在平面之间的夹角为45°；以及

射灯，设置在所述全息成像区域顶端，且与所述上框体底面中心处连接；

其中，所述上框体包括底板以及、顶盖以及用于透光的玻璃罩，所述顶盖位于底板上方，且通过紧固件可拆卸连接，所述底板和顶盖间形成空腔，所述显示屏位于所述空腔内部，且所述底板对应所述显示屏位置设有用于透光的玻璃罩通孔。本实用中的显示屏位于展示框的上框体内部，在日常检修过程中，只需要拆卸紧固件，使得顶盖与底板分离，之后便可对显示屏进行拆装检修，此结构简单，便于操作。

所述基座内部设有用于容纳电器元件的收容仓，所述全息柜还包括控制单元，所述控制单元包括：

手势体感器，设置在所述基座顶端一侧，用于接收用户的输入指令；以及

控制主机，设置在所述收容仓内，用于进行数据的读取、传输以及输出控制，所述控制主机分别与所述显示屏以及所述手势体感器连接。通过手势体感器接收用户的输入指令，并将指令发送到控制主机，从而带动显示屏显示图像，实现人机互动效果。

所述基座包括：

柜体，用于支撑所述展示框；

侧面板，设有四组，用于包覆所述柜体四侧，所述侧面板高于所述柜体；以及，

支撑板，用于支撑所述全息玻璃，所述支撑板水平设置在所述柜体上方，所述支撑板底面四周与所述侧面板顶面连接；

其中，所述支撑板底面与所述柜体顶面之间通过所述侧面板连接，从而形成用于固定所述支撑柱底部的设置空间，所述支撑板四周设有避让所述支撑柱的避让缺口。展示框与基座可拆卸安装，结构简单，操作方便。

所述柜体顶面设有用于固定所述支撑柱的型钢，所述型钢设有四组，且分别对应所述柜体的四侧，四组所述型钢首尾相连，并与所述侧面板内部拐角处连接从而形成用于固定所述支撑柱的限位槽，所述支撑柱底部与所述限位槽插接，

每组所述型钢一端均设置有定位片，所述定位片位于所述限位槽底部，用于支撑所述支撑柱底部。支撑柱插接在所述设置空间内，型钢一端的定位片将支撑柱底部支撑，相邻的型钢之间加强对支撑柱连接的位置限定，防止支撑柱倾斜，此结构大大提升展示框与基座连接的稳定性。

进一步的，所述定位片顶面设置有橡胶垫。此结构设计简洁，使用成本低，有效减少支撑柱安装的磨损，延长装置的实用寿命。

所述空腔内部设有用于固定所述显示屏的定位板，所述定位板位于所述显示屏与所述顶盖之间，且所述定位板底面设有用于收纳所述显示屏的收容槽。通过定位板底面的收容槽限定显示屏的位置，防止显示屏在空腔内部晃动，从而提升全息投影单元投影成像的稳定性。

所述定位板设有若干组，且相邻所述定位板相互拼接，且每组所述定位板与所述显示屏一一对应。多组的定位板相互拼接从而将多个显示屏进行固定，以使得定位板对显示屏之间的定位更稳固，且在拆装上框体时，操作更便捷，提升工作人员组装效率。

所述定位板顶面设有压条，所述压条与所述顶盖接触。压条与顶盖接触，提升定位板拼接的稳定性。

所述柜体顶面水平设置，形成放置所述展示框的水平面，且所述上框体一侧设有水平尺，所述水平尺用于测量所述展示框的角位移。水平尺便与观察展示框是否安装到位，保证良好的观影舒适度。

所述全息玻璃包括超白玻璃，以及包覆于所述超白玻璃表面的镀膜层。通过在超白玻璃表面镀膜，从而提高全息玻璃的反射率，提升全息投影单元的投影效果。

所述基座一侧对应所述收容仓一侧设有维修门，所述维修门与所述基座一侧铰链连接，且所述维修门四周粘连有密封胶圈。基座一侧设有维修门，便于对收容仓内部的电器元件进行检修，且维修门四周粘连有密封胶圈，大大提升了基座内部的密封性，密封胶圈有良好的密封、减震、防尘等效果。

本实用新型相较于现有技术，其有益效果为：本实用新型的便于拆装的全息柜，通过展示框中用于固定显示屏的上框体可拆解，在日常检修过程中，只需要拆卸紧固件，使得顶盖与底板分离，之后便可对显示屏进行拆装检修，此结构简单，便于操作，全息柜使用更方便。

本实用新型的全息柜的支撑结构为分体式结构，展示框与基座可分离，适用于多种场所，便于运输、组装。

基座一侧设有维修门，便于对收容仓内部的电器元件进行检修，且维修门四周粘连有密封胶圈，大大提升了基座内部的密封性，密封胶圈有良好的密封、减震、防尘等效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面对实施例中所需要使用的附图作简单的介绍，下面描述中的附图仅为本实用新型的部分实施例相应的附图。

图1为本实用新型的便于拆装的全息展示柜的优选实施例的立体图。

图2为本实用新型的便于拆装的全息展示柜的优选实施例的正视图。

图3为沿图2剖切线A-A所做的剖视图。

图4为图3的B处结构放大示意图。

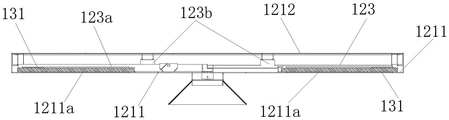

图5为本实用新型的便于拆装的全息展示柜的优选实施例的上框体内部结构。

图6为本实用新型的便于拆装的全息展示柜的优选实施例的全息玻璃结构示意图。

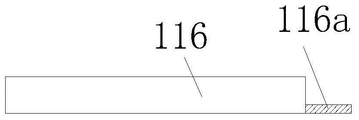

图7为本实用新型的便于拆装的全息展示柜的优选实施例的型钢结构示意图。

图8为本实用新型的便于拆装的全息展示柜的优选实施例的型钢拼接结构示意图。

附图标记：基座11、柜体111、侧面板112、支撑板113、收容仓114、维修门115、型钢116、定位片116a、限位槽117、展示框12、上框体121、底板 1211、通孔1211a、顶盖1212、支撑柱122、定位板123、收容槽123a、压条 123b、全息投影单元13、显示屏131、全息玻璃132、超白玻璃132a、镀膜层 132b、射灯133、手势体感器141、控制主机142。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在图中，结构相似的单元是以相同标号表示。

本实用新型术语中的“第一”“第二”等词仅作为描述目的，而不能理解为指示或暗示相对的重要性，以及不作为对先后顺序的限制。

请参照图1、图2、图3、图5和图6，其中图1为本实用新型的便于拆装的全息展示柜的优选实施例的立体图；图2为本实用新型的便于拆装的全息展示柜的优选实施例的正视图；图3为沿图2剖切线A-A所做的剖视图；图5为本实用新型的便于拆装的全息展示柜的优选实施例的上框体121内部结构；6 为本实用新型的便于拆装的全息展示柜的优选实施例的全息玻璃132结构示意图。

如下为本实用新型提供的一种能解决以上技术问题的便于拆装的全息展示柜，其包括基座11、展示框12、全息投影单元13以及控制单元。其中，基座 11与地面连接用于支撑部件，基座11内部设有用于容纳电器气元件的收容仓 114。展示框12设置在基座11顶端，展示框12为矩形框架结构，其包括上框体121以及用于支撑上框体121的支撑柱122，上框体121通过支撑柱122垂直固定在基座11顶面。

全息投影单元13设置在展示框12内部，且全息投影单元13包括显示屏 131、全息玻璃132以及射灯133。显示屏131与上框体121连接，用于播放产品视频，显示屏131设置有四组，且分别对应矩形展示框12的四个方向；全息玻璃132用于将显示屏131投影的图像进行衍射，全息玻璃132设有四组，且均为等腰梯形，四个全息玻璃132首尾环形连接，从而形成金字塔结构的全息成像区域，四个全息玻璃132与四个显示屏131位置一一对应；射灯133设置在全息成像区域的顶端，且与上框体121的底面中心处连接。

本实施例中的全息玻璃132与显示屏131所在平面之间的夹角为45°，且全息玻璃132由镀膜层132b包覆着超白玻璃132a形成的。本实施例中的全息玻璃132由超白玻璃132a表面镀膜，且膜厚度大约在0.002mm，从而使得全息玻璃132的反射度达到30％，在不影响展示投影的前提下，大大提升了全息投影单元13的投影效果。

本实施例中展示框12的上框体121包括底板1211、顶盖1212、以及用于透光的玻璃罩，顶盖1212位于底板1211上方，且通过紧固件可拆卸连接，底板1211和顶盖1212之间形成空腔，显示屏131位于空腔内部，且底板1211 对应显示屏131位置设有用于透光的玻璃罩。本实施例中的显示屏131位于展示框12的上框体121内部，在日常检修过程中，只需要拆卸紧固件，使得顶盖 1212与底板1211分离，之后便可对显示屏131进行拆装检修，此结构简单，便于操作。

控制单元包括手势体感器141以及控制主机142，手势体感器141设置在基座11顶端一侧，用于接收用户的输入指令；控制主机142设置在基座11内部的收容仓114内，用于进行数据的读取、传输以及输出控制，控制主机142 分别与显示屏131以及手势体感器141连接。通过手势体感器141接收用户的输入指令，并将指令发送到控制主机142，从而带动显示屏131显示图像，实现人机互动效果。

对本实施例中的基座11结构进行阐述：

请参照图2、图3、图7和图8，图2为本实用新型的便于拆装的全息展示柜的优选实施例的正视图；图3为沿图2剖切线A-A所做的剖视图；图7为本实施例的型钢结构示意图；图8为本实施例的型钢拼接结构示意图。

所述基座11包括柜体111、包覆柜体111四周的侧面板112、以及用于支撑全息玻璃132的支撑板113。所述柜体111顶面水平设置，形成放置所述展示框12的水平面；侧面板112设有四组，且分别包覆在柜体111四周，侧面板 112高于柜体111；支撑板113水平设置在柜体111上方，且支撑板113底面四周与侧面板112顶端连接。其中支撑板113与柜体111顶面之间通过侧面板112 连接，从而形成用于固定支撑部底部的设置空间，且支撑板113四周设有用于避让支撑柱122的避让缺口。

本实施例中的手势体感器141固定在设置空间内，且支撑板113上设有避让手势体感器141的避让孔，此结构使得手势体感器141能够发射红外线，对手势体感器141可识别区域进行立体定位，从而识别人体手势的运动。

本实施例中，柜体111顶面设有用于固定支撑柱122的型钢116，型钢116 设有四组，且分别对应柜体111的四侧，四组型钢116首尾相连，并与侧面板 112内部拐角处连接从而形成用于固定支撑柱122的限位槽117，支撑柱122 底部与限位槽117插接，

每组型钢116一端均设置有定位片116a，定位片116a位于限位槽117底部，用于支撑该支撑柱122。支撑柱122插接在设置空间内，型钢116一端的定位片116a对支撑柱122的底部形成支撑，相邻的型钢116之间加强对支撑柱 122连接的位置限定，防止支撑柱122倾斜，此结构大大提升展示框12与基座 11连接的稳定性。

另外，本实施例中的定位片116a顶面设置有橡胶垫，此结构设计简洁，使用成本低，有效减少支撑柱122安装的磨损，延长装置的实用寿命。

本实施例中，基座11一侧对应收容仓114位置设有维修门115，维修门115 与基座11一侧铰链连接，且维修门115四周粘连有密封胶圈。基座11一侧设有维修门115，便于对收容仓114内部的电器元件进行检修，且维修门115四周粘连有密封胶圈，大大提升了基座11内部的密封性，密封胶圈有良好的密封、减震、防尘等效果。另外，基座11底端设有用于减震的垫片，提升全息柜整体的稳定性。

对本实施例中的展示框12结构进行阐述：

请参照图3、图4和图5，其中图3为沿图2剖切线A-A所做的剖视图；图 4为图3的B处结构放大示意图；图5为本实用新型的便于拆装的全息展示柜的优选实施例的上框体内部结构。

本实施例中的上框体121内部的空腔中还设有用于固定显示屏131的定位板123，定位板123位于显示屏131与顶盖1212之间，且定位板123底面设有用于收纳显示屏131的收容槽123a。空腔内部设有定位板123，定位板123底面的收容槽123a可限定显示屏131的位置，防止显示屏131在空腔内部晃动，从而提升全息投影单元13投影成像的稳定性。

进一步的，定位板123设有若干组，且若干组相邻的定位板123相互拼接，且每组定位板123分别固定一个显示屏。多组的定位板123相互拼接从而将多个显示屏131进行固定，以使得定位板123对显示屏131之间的定位更稳固，且在拆装上框体121时，操作更便捷，提升工作人员组装效率。另外，本实施例中的定位板123顶面设有压条123b，压条123b与顶盖1212接触，使得定位板123的安装更牢固。

本实施例中的顶盖1212上设有散热孔，便于全息投影单元13的散热。

本实施例中，上框体121一侧设有同于测量展示框12角位移的水平尺。此结构简单，使用成本低，便于观察展示框12是否安装到位，保证参展人员良好的观影效果。

本实用新型的便于拆装的全息展示柜的工作原理：

基座11与展示框12进行组装时，首先将展示框12上的支撑柱122对准基座11顶端的支撑板113避让缺口进行穿插，直至支撑柱122底部插入限位槽 117内。在安装时，通过观察上框体121一侧的水平尺中的气泡，当水平尺中的气泡居中时，则展示框12安装到位。

安装显示屏131时：

第一步，拆卸紧固件。本实施例中的紧固件为紧固螺丝，工作人员转动紧固螺丝，使得顶盖1212与底板1211可分离。

第二步，打开顶盖1212，并拆卸定位板123。顶盖1212与底板1211形成的空腔内部设有定位板123，定位板123位于显示屏131与顶盖1212之间，且定位板123底面设有用于收纳显示屏131的收容槽123a，定位板123底面的收容槽123a可限定显示屏131的位置，防止显示屏131在空腔内部晃动，从而提升全息投影单元13投影成像的稳定性。

第三步，打开顶盖1212后，保证展示框12的上框体121的展开状态，便于对电源组件的检修和更换。

第四步，密封顶盖1212。在将显示屏131的显示面与上框体121中用于透光的通孔1211a一一对应后，安装定位板123，定位板123安装完成后，将顶盖1212再通过紧固螺丝与底板1211进行固定。本实施例中的定位板123设有若干组，且相互拼接，多组的定位板123相互拼接从而将多个显示屏131进行固定，以使得定位板123对显示屏131之间的定位更稳固，且在拆装上框体121 时，操作更便捷，提升工作人员组装效率。

第五步，检查设备。打开基座11一侧铰链连接的维修门115，对基座11 内部的电器元件进行检查，确认无误后，关闭维修门115。然后开启电源，对检查设备是否正常运行。本实施例中的维修门115四周粘连有密封胶圈，大大提升了基座11内部的密封性，密封胶圈有良好的密封、减震、防尘等效果。

这样即完成了本优选实施例的便于拆装的全息展示柜的组装过程。

在使用全息投影展示框12时，首先将三维模型或实物3D图像经过特殊处理，通过视频播放系统显示在全息投影单元13的显示屏131上，再通过显示屏 131将图像衍射到由四个全息玻璃132首尾环形连接形成的全息成像区域上，同时射灯133对全息成像区域进行照射，根据光的反射和衍射原理，全息成像区域的中心凌空显示虚拟3D模型，大大增强了观赏性，再现的图像立体感强，具有真实的视觉效应。

全息玻璃132所在平面与显示屏131所在平面之间的夹角为45°，且全息玻璃132由镀膜层132b包覆着超白玻璃132a形成的。本实施例中的全息玻璃 132由超白玻璃132a表面镀膜，且膜厚度大约在0.002mm，从而使得全息玻璃 132的反射度达到30％，在不影响展示投影的前提下，大大提升了全息投影单元 13的投影效果。

本实用新型的全息投影展示柜，四面成像，能够从四面来观看物品展示，它的全息图则包含了被记录物体的尺寸、形状、亮度和对比度等信息，提供视差，观察者可以通过不同的角度去观看。

另外，参展人员可以通过柜体111一侧设置的手势体感器141与全息成像区域的中心凌空显示虚拟3D模型进行人机互动。手势体感器141设置在基座 11顶端一侧，用于接收用户的输入指令和输出反馈信息，手势体感器141与基座11收容仓114内部的控制主机142连接，控制主机142用于进行数据的读取、传输以及输出控制，从而使得参展人员可通过手势体感器141发送指令到控制主机142，从而带动显示屏131显示图像，实现人机互动效果。

这样即完成了本优选实施例的便于拆装的全息柜的使用过程。

综上所述，虽然本实用新型已以优选实施例揭露如上，但上述优选实施例并非用以限制本实用新型，本领域的普通技术人员，在不脱离本实用新型的精神和范围内，均可作各种更动与润饰，因此本实用新型的保护范围以权利要求界定的范围为准。

Claims (10)

1.一种便于拆装的全息展示柜，其特征在于，包括：

基座，与地面连接，用于支撑部件；

展示框，设置在所述基座顶端，所述展示框为矩形框架结构，其包括上框体以及用于支撑上框体的支撑柱，所述上框体通过支撑柱垂直固定在所述基座顶面；以及

全息投影单元，设置在所述展示框内部，所述全息投影单元包括

显示屏，与所述上框体连接,用于播放产品视频，所述显示屏设有四个，且分别对应所述展示框的四侧；

全息玻璃，用于将所述显示屏投影的图像进行衍射，所述全息玻璃设有四个，且均为等腰梯形结构，所述四个全息玻璃首尾环形连接形成金字塔结构的全息成像区域，所述四个全息玻璃与所述四个显示屏位置一一对应；以及

射灯，设置在所述全息成像区域顶端，且与所述上框体底面中心处连接；

其中，所述上框体包括底板以及顶盖，所述顶盖位于底板上方，且通过紧固件可拆卸连接，所述底板和顶盖间形成空腔，所述显示屏位于所述空腔内部，且所述底板对应所述显示屏位置设有用于透光的通孔。

2.根据权利要求1所述的便于拆装的全息展示柜，其特征在于，所述基座内部设有用于容纳电器元件的收容仓，所述便于拆装的全息展示柜还包括控制单元，所述控制单元包括：

手势体感器，设置在所述基座顶端一侧，用于接收用户的输入指令；以及

控制主机，设置在所述收容仓内，用于进行数据的读取、传输以及输出控制，所述控制主机分别与所述显示屏以及所述手势体感器连接。

3.根据权利要求1所述的便于拆装的全息展示柜，其特征在于，

所述基座包括

柜体，用于支撑所述展示框；

侧面板，设有四组，用于包覆所述柜体四侧，所述侧面板高于所述柜体；以及，

支撑板，用于支撑所述全息玻璃，所述支撑板水平设置在所述柜体上方，所述支撑板底面四周与所述侧面板顶面连接；

其中，所述支撑板底面与所述柜体顶面之间通过所述侧面板连接，从而形成用于固定所述支撑柱底部的设置空间，所述支撑板四周设有避让所述支撑柱的避让缺口。

4.根据权利要求3所述的便于拆装的全息展示柜，其特征在于，所述柜体顶面设有用于固定所述支撑柱的型钢，所述型钢设有四组，且分别对应所述柜体的四侧，四组所述型钢首尾相连，并与所述侧面板内部拐角处连接从而形成用于固定所述支撑柱的限位槽，所述支撑柱底部与所述限位槽插接，

每组所述型钢一端均设置有定位片，所述定位片位于所述限位槽底部，用于支撑所述支撑柱底部。

5.根据权利要求1所述的便于拆装的全息展示柜，其特征在于，所述空腔内部设有用于固定所述显示屏的定位板，所述定位板位于所述显示屏与所述顶盖之间，且所述定位板底面设有用于收纳所述显示屏的收容槽。

6.根据权利要求5所述的便于拆装的全息展示柜，其特征在于，所述定位板设有若干组，相邻所述定位板相互拼接，且每组所述定位板与所述显示屏一一对应。

7.根据权利要求6所述的便于拆装的全息展示柜，其特征在于，所述定位板顶面设有压条，所述压条与所述顶盖接触。

8.根据权利要求3所述的便于拆装的全息展示柜，其特征在于，所述柜体顶面水平设置，形成放置所述展示框的水平面，且所述上框体一侧设有水平尺，所述水平尺用于测量所述展示框的角位移。

9.根据权利要求1所述的便于拆装的全息展示柜，其特征在于，所述全息玻璃包括超白玻璃，以及包覆于所述超白玻璃表面的镀膜层。

10.根据权利要求2所述的便于拆装的全息展示柜，其特征在于，所述基座一侧对应所述收容仓一侧设有维修门，所述维修门与所述基座一侧铰链连接，且所述维修门四周粘连有密封胶圈。
