CN210227475U - 一种舒适的高脚休闲椅 - Google Patents

Abstract

本实用新型涉及一种舒适的高脚休闲椅，包括底座，气杆外壳，连接凹槽，支撑连接杆，环形踏板，连接件，坐垫，靠背，椅座，高度调节手柄，三级气杆，其特征在于：所述的底座连接气杆外壳，所述的气杆外壳内设置有三级气杆，所述的气杆外壳上设置有连接凹槽，所述的三级气杆通过连接凹槽连接若干支撑连接杆，所述的支撑连接杆连接环形踏板，所述的三级气杆往上设置有连接件，所述的三级气杆通过连接件连接有高度调节手柄，所述的连接件上设置有椅座，所述的椅座一侧连接靠背，所述的的椅座上设置有的的坐垫。本实用新型的优点在于：设置有三级气杆通过连接凹槽连接的支撑连接杆和环形踏板，可以在高度调节手柄将三级气杆调高的同时打开环形踏板。

Description

一种舒适的高脚休闲椅

技术领域

本实用新型属于办公家居用品领域，尤其涉及一种舒适的高脚休闲椅。

背景技术

在办公家居用品领域，椅子是必不可少的常规用具，其包括靠被，椅座，椅脚，多数还带有扶手。现有的椅子种类较多，按功能可分为扶手椅，按摩椅，转椅，摇椅，躺椅，折叠椅等，现代人们生活节奏快，工作压力大，在家装时，也越来越重视休闲区域的设置，因为家装空间及整体装修风格的多样化，高脚休闲椅在现代家装中运用越来越多，也越来越受到人们的青睐，椅子可以使人们随时放松身体，极大的保障了人们的身体健康，而现有的高脚休闲椅造型单一，特别是可升降的高脚休闲椅，通常都没有踏板，不能灵活的适应人们对于椅子在不同家居环境中的使用。

实用新型内容

鉴于以上所述，本实用新型正是针对以上技术问题，提供了一种舒适的高脚休闲椅。

一种舒适的高脚休闲椅，包括底座，气杆外壳，连接凹槽，支撑连接杆，环形踏板，连接件，坐垫，靠背，椅座，高度调节手柄，三级气杆，其特征在于：所述的底座连接气杆外壳，所述的气杆外壳内设置有三级气杆，所述的气杆外壳上设置有连接凹槽，所述的三级气杆通过连接凹槽连接若干支撑连接杆，所述的支撑连接杆连接环形踏板，所述的三级气杆往上设置有连接件，所述的三级气杆通过连接件连接有高度调节手柄，所述的连接件上设置有椅座，所述的椅座一侧连接靠背，所述的椅座上设置有坐垫。

本实用新型提供的一种舒适的高脚休闲椅可进一步设置为所述的环形踏板表面设置有防滑纹。

本实用新型提供的一种舒适的高脚休闲椅可进一步设置为所述的环形踏板为若干L型组合结构，所述的环形踏板组合结构之间设置有环形连接杆。

本实用新型提供的一种舒适的高脚休闲椅可进一步设置为所述的坐垫内充弹力棉。

本实用新型提供的一种舒适的高脚休闲椅可进一步设置为所述的椅座相对连接件设置为360°旋转结构。

本实用新型的优先和有益效果为：提供了一种舒适的高脚休闲椅，设置有三级气杆通过连接凹槽连接的支撑连接杆和环形踏板，可以在高度调节手柄将三级气杆调高的同时打开环形踏板，适用于吧台等环境，将三级气杆调低的同时又可以收起环形踏板，可以适用于常规的餐桌或办公桌等环境，而且环形踏板收起后不容易绊脚，也更贴合环境。

附图说明

下面结合附图对本实用新型的优选实施方式就行优选地描述，其中，

图1为本实用新型的结构示意图；

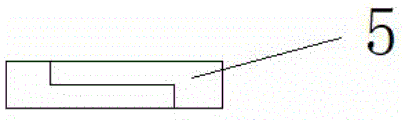

图2为本实用新型的环形踏板闭合俯视结构示意图；

图3为本实用新型的环形踏板闭合侧视结构示意图；

图4为本实用新型的环形踏板打开侧视结构示意图。

具体实施方式

参照图1-图4对本实用新型一种舒适的高脚休闲椅实施例做进一步说明。

一种舒适的高脚休闲椅，包括底座1，气杆外壳2，连接凹槽3，支撑连接杆4，环形踏板5，连接件6，坐垫7，靠背8，椅座9，高度调节手柄10，三级气杆11，其特征在于：所述的底座1连接气杆外壳2，所述的气杆外壳2内设置有三级气杆11，所述的气杆外壳2上设置有连接凹槽3，所述的三级气杆11通过连接凹槽3连接若干支撑连接杆4，所述的支撑连接杆4连接环形踏板5，所述的环形踏板5表面设置有防滑纹12，所述的环形踏板5为若干L型组合结构，所述的环形踏板5组合结构之间设置有环形连接杆13，所述的三级气杆11往上设置有连接件6，所述的三级气杆11通过连接件6连接有高度调节手柄10，所述的连接件6上设置有椅座9，所述的椅座9相对连接件6设置为360°旋转结构，所述的椅座9一侧连接靠背8，所述的的椅座9上设置有的的坐垫7，所述的坐垫7内充弹力棉。

工作原理：使用高度调节手柄10调节高脚休闲椅的高度，当将高脚休闲椅高度调高时，三级气杆11带动连接凹槽3上移，连接凹槽3带动支撑连接杆4往外打开，打开的支撑连接杆4带动L型组合结构的环形踏板5从正反L型处往两边拉开，中间有环形连接杆13连接支撑，当将高脚休闲椅高度调低时，环形踏板5反向收回，直至贴近气杆外壳2。

综上所述，本实用新型提供的一种舒适的高脚休闲椅，提供了一种舒适的高脚休闲椅，设置有三级气杆通过连接凹槽连接的支撑连接杆和环形踏板，可以在高度调节手柄将三级气杆调高的同时打开环形踏板，适用于吧台等环境，将三级气杆调低的同时又可以收起环形踏板，可以适用于常规的餐桌或办公桌等环境，也能适应不同身高的使用者，而且环形踏板收起后不容易绊脚，也更贴合环境，环形踏板还正好配合椅座相对连接件360°旋转，环形踏板上设置有防滑纹12，不容易滑脚，坐垫内充弹力棉，坐着舒适。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Claims (5)

1.一种舒适的高脚休闲椅，包括底座（1），气杆外壳（2），连接凹槽（3），支撑连接杆（4），环形踏板（5），连接件（6），坐垫（7），靠背（8），椅座（9），高度调节手柄（10），三级气杆（11），其特征在于：所述的底座（1）连接气杆外壳（2），所述的气杆外壳（2）内设置有三级气杆（11），所述的气杆外壳（2）上设置有连接凹槽（3），所述的三级气杆（11）通过连接凹槽（3）连接若干支撑连接杆（4），所述的支撑连接杆（4）连接环形踏板（5），所述的三级气杆（11）往上设置有连接件（6），所述的三级气杆（11）通过连接件（6）连接有高度调节手柄（10），所述的连接件（6）上设置有椅座（9），所述的椅座（9）一侧连接靠背（8），所述的椅座（9）上设置有坐垫（7）。

2.根据权利要求1所述的一种舒适的高脚休闲椅，其特征在于，所述的环形踏板（5）表面设置有防滑纹（12）。

3.根据权利要求1所述的一种舒适的高脚休闲椅，其特征在于，所述的环形踏板（5）为若干L型组合结构，所述的环形踏板（5）组合结构之间设置有环形连接杆（13）。

4.根据权利要求1所述的一种舒适的高脚休闲椅，其特征在于，所述的坐垫（7）内充弹力棉。

5.根据权利要求1所述的一种舒适的高脚休闲椅，其特征在于，所述的椅座（9）相对连接件（6）设置为360°旋转结构。
