CN203662511U - 一种卧式水果榨汁机 - Google Patents

Abstract

本实用新型涉及一种卧式水果榨汁机，包括基座，基座包括榨汁筒和电机座，电机座位于榨汁筒的右方，电机座内安装有电机组，电机组包括破碎电机和搅拌电机；榨汁筒的左部上端通过铰接的方式连接有弧形顶盖，榨汁筒的中部固连有过滤控液装置，榨汁筒的后侧连接有出汁管，出汁管上设有水阀；弧形顶盖的上端设有把手；过滤控液装置的上方设有破碎装置，过滤控液装置的下方设有搅拌装置。本实用新型具有结构设计合理、榨汁效率高和稳定性高等优点，采用卧式结构，降低了整体的重心，有效的避免了在榨汁的过程中晃动现象的发生，并将破碎和搅拌分开，且破碎和搅拌互不干扰，从而能够有效的保证破碎和搅拌的效果，确保了果汁的质量。

Description

一种卧式水果榨汁机

技术领域

本实用新型涉及一种榨汁机，具体的说是一种卧式水果榨汁机。

背景技术

榨汁机凭借着能将果蔬快速榨成果蔬汁而广受消费者的青睐，可用以制备豆浆和各种果汁等饮品，不论是老人和孩子，还是追求时尚及生活品位的年轻人，榨汁机都可以满足他们的需求。而目前市场上的榨汁机的结构多为立式结构，占据的空间较高，使得重心高，这样在实际的榨汁过程中容易出现晃动现象，稳定性较差，且立式榨汁机的结构多将切削刀置于榨汁筒的底部，凭借着果肉自身的重力以及混合液的流动使果肉靠近切削刀，而这种方式的切削、破碎所需的时间较长，破碎后仍有部分颗粒残留，颗粒不够细小，即仍有果汁没有被榨出，致使出汁率较低。

发明内容

本实用新型所要解决的技术问题在于提供一种结构设计合理的、榨汁效率高的、稳定性高的，能充分对水果进行榨汁处理的装置，即一种卧式水果榨汁机。

本实用新型所要解决的技术问题采用以下技术方案来实现：

一种卧式水果榨汁机，包括基座，所述基座包括榨汁筒和电机座，所述电机座位于榨汁筒的右方，电机座内安装有电机组，所述电机组包括破碎电机和搅拌电机；所述榨汁筒的左部上端通过铰接的方式连接有弧形顶盖，所述榨汁筒的中部固连有过滤控液装置，所述榨汁筒的后侧连接有出汁管，所述出汁管上设有水阀；所述弧形顶盖的上端设有把手；所述过滤控液装置的上方设有破碎装置，所述过滤控液装置的下方设有搅拌装置；所述破碎装置与破碎电机相连；所述搅拌装置与搅拌电机相连。将水果放进榨汁筒内，接着利用破碎电机驱动破碎装置对水果进行破碎处理，待破碎完成后，操控过滤控液装置，使汁液流进搅拌装置内，然后通过搅拌电机驱动搅拌装置对位于搅拌装置的汁液进行充分的搅拌，这样实现了破碎与搅拌的分离，且破碎与搅拌互不干扰，从而能够分别保证破碎和搅拌的效果，保证了制备后果汁的质量和口感，待搅拌完成后，即可打开水阀，将汁液排出。

所述过滤控液装置包括挡护板、过滤推板和控液挡板，所述挡护板的左部设有一号滑移通道和二号滑移通道，挡护板的中部设有过液通道，挡护板的上部呈弧形凹槽状，所述一号滑移通道位于二号滑移通道的上方，所述过滤推板插接在一号滑移通道内，所述控液挡板插接在二号滑移通道内。挡护板一方面能够与榨汁筒、弧形顶盖形成破碎处理的空间，另一方面用于安装过滤推板和控液挡板，推拉控液挡板即可将破碎形成的汁液经过过液通道排进搅拌装置内，并通过过滤推板对汁液进行过滤，将可能残留的果肉颗粒滤去，保证汁液的质量。

所述破碎装置包括一号联轴器、一号轴承、一号密封圈、破碎轴和破碎刀，所述破碎轴的右端通过一号联轴器与破碎电机相连，所述破碎轴的左端和右部均通过一号轴承与榨汁筒相连，所述破碎轴的中部均匀对称设有刀具安装座，所述一号密封圈分别对应卡套在破碎轴与一号轴承的连接处，所述破碎刀通过螺栓对应安装在刀具安装座上。通过破碎电机驱动破碎轴转动，进而使破碎刀对水果进行破碎，一号密封圈用以防止汁液从缝隙中流出。

所述搅拌装置包括二号联轴器、二号轴承、二号密封圈和搅拌轴，所述搅拌轴的右端通过二号联轴器与搅拌电机相连，所述搅拌轴的左端和右部均通过二号轴承与榨汁筒相连，所述搅拌轴上设有搅拌叶片，所述二号密封圈分别对应卡套在搅拌轴与二号轴承的连接处。通过搅拌电机驱动搅拌轴运转，进而利用搅拌叶片对汁液进行混合搅拌，确保汁液混合均匀，二号密封圈用以防止汁液从缝隙中流出。

所述的一号滑移通道和二号滑移通道均呈弧形结构。

所述的过滤推板包括推拉板和滤网，所述滤网固定安装在推拉板的右部，推拉板的左端设有一号提拉卡勾，控液挡板的左端设有二号提拉卡勾。通过手动推拉一号提拉卡勾或者二号提拉卡勾，从而能够将滤网或者控液挡板抽出，用以将滤网上的果肉颗粒清理掉或者用以使汁液通过过液通道流进搅拌装置内。

所述的破碎刀为弧形弯刀。

所述的搅拌叶片包括左叶片和右叶片，所述左叶片和右叶片均呈螺旋结构，且左叶片与右叶片的螺旋方向相反，这样能够使汁液在左叶片与右叶片的搅动下向中间汇集或者向两端涌动，使汁液混合均匀。

本实用新型的有益效果是：本实用新型具有结构设计合理、榨汁效率高和稳定性高等优点，采用卧式结构，降低了整体的重心，有效的避免了在榨汁的过程中晃动现象的发生，并将破碎和搅拌分开，且破碎和搅拌互不干扰，从而能够有效的保证破碎和搅拌的效果，确保了果汁的质量。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型的主视结构示意图；

图2为图1的A-A剖视图；

图3为图1的I局部放大图；

图4为图1的II局部放大图；

图5为图2的III局部放大图；

图6为本实用新型的推拉板与控液挡板的局部结构示意图；

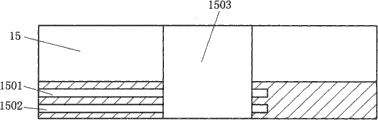

图7为本实用新型的挡护板的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本实用新型进一步阐述。

如图1至图7所示，一种卧式水果榨汁机，包括基座1，所述基座1包括榨汁筒102和电机座101，所述电机座101位于榨汁筒102的右方，电机座101内安装有电机组，所述电机组包括破碎电机3和搅拌电机2；所述榨汁筒102的左部上端通过铰接的方式连接有弧形顶盖11，所述榨汁筒102的中部固连有过滤控液装置，所述榨汁筒102的后侧连接有出汁管19，所述出汁管19上设有水阀20；所述弧形顶盖11的上端设有把12手；所述过滤控液装置的上方设有破碎装置，所述过滤控液装置的下方设有搅拌装置；所述破碎装置与破碎电机3相连；所述搅拌装置与搅拌电机2相连。将水果放进榨汁筒102内，接着利用破碎电机3驱动破碎装置对水果进行破碎处理，待破碎完成后，操控过滤控液装置，使汁液流进搅拌装置内，然后通过搅拌电机2驱动搅拌装置对位于搅拌装置的汁液进行充分的搅拌，这样实现了破碎与搅拌的分离，且破碎与搅拌互不干扰，从而能够分别保证破碎和搅拌的效果，保证了制备后果汁的质量和口感，待搅拌完成后，即可打开水阀，将汁液排出。

所述过滤控液装置包括挡护板15、过滤推板和控液挡板14，所述挡护板15的左部设有一号滑移通道1501和二号滑移通道1502，挡护板15的中部设有过液通道1503，挡护板15的上部呈弧形凹槽状，所述一号滑移通道1501位于二号滑移通道1502的上方，所述过滤推板插接在一号滑移通道1501内，所述控液挡板14插接在二号滑移通道1502内。挡护板15一方面能够与榨汁筒102、弧形顶盖11形成破碎处理的空间，另一方面用于安装过滤推板和控液挡板14，推拉控液挡板14即可将破碎形成的汁液经过过液通道1503排进搅拌装置内，并通过过滤推板对汁液进行过滤，将可能残留的果肉颗粒滤去，保证汁液的质量。

所述破碎装置包括一号联轴器8、一号轴承17、一号密封圈18、破碎轴9和破碎刀10，所述破碎轴9的右端通过一号联轴器8与破碎电机3相连，所述破碎轴9的左端和右部均通过一号轴承17与榨汁筒102相连，所述破碎轴9的中部均匀对称设有刀具安装座901，所述一号密封圈18分别对应卡套在破碎轴9与一号轴承17的连接处，所述破碎刀10通过螺栓对应安装在刀具安装座901上。通过破碎电机3驱动破碎轴9转动，进而使破碎刀10对水果进行破碎，一号密封圈18用以防止汁液从缝隙中溢出。

所述搅拌装置包括二号联轴器4、二号轴承5、二号密封圈6和搅拌轴7，所述搅拌轴7的右端通过二号联轴器4与搅拌电机2相连，所述搅拌轴7的左端和右部均通过二号轴承5与榨汁筒102相连，所述搅拌轴7上设有搅拌叶片，所述二号密封圈6分别对应卡套在搅拌轴7与二号轴承5的连接处。通过搅拌电机2驱动搅拌轴7运转，进而利用搅拌叶片对汁液进行混合搅拌，确保汁液混合均匀，二号密封圈6用以防止汁液从缝隙中溢出。

所述的一号滑移通道1501和二号滑移通道1502均呈弧形结构。

所述的过滤推板包括推拉板13和滤网16，所述滤网16固定安装在推拉板13的右部，推拉板13的左端设有一号提拉卡勾1301，控液挡板14的左端设有二号提拉卡勾1401。通过手动推拉一号提拉卡勾1301或者二号提拉卡勾1401，从而能够将滤网16或者控液挡板14抽出，用以将滤网16上的果肉颗粒清理掉或者用以使汁液通过过液通道1503流进搅拌装置内。

所述的破碎刀10为弧形弯刀。

所述的搅拌叶片包括左叶片702和右叶片701，所述左叶片702和右叶片701均呈螺旋结构，且左叶片702与右叶片701的螺旋方向相反，这样能够使汁液在左叶片702与右叶片701的搅动下向中间汇集或者向两端涌动，使汁液混合均匀。

使用时，操作人员先打开弧形顶盖，将待榨汁的水果和其它配料放进榨汁筒内，关闭弧形顶盖，开启破碎电机，驱动破碎轴转动，利用破碎刀对水果进行破碎处理，产生的汁液集聚在挡护板的上方，待破碎完成后，操作人员向外抽拉控液挡板，这样汁液即可经滤网过滤后沿着过液通道流进搅拌装置，此时，操作人员开启搅拌电机，驱动搅拌轴转动，利用搅拌叶片对汁液进行混合搅拌，待搅拌完成后，操作人员打开水阀，即可将制备好的汁液排出，以供饮用。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

Claims (5)

1.一种卧式水果榨汁机，包括基座，所述基座包括榨汁筒和电机座，其特征在于：所述电机座位于榨汁筒的右方，电机座内安装有电机组，所述电机组包括破碎电机和搅拌电机；所述榨汁筒的左部上端通过铰接的方式连接有弧形顶盖，所述榨汁筒的中部固连有过滤控液装置，所述榨汁筒的后侧连接有出汁管，所述出汁管上设有水阀；所述弧形顶盖的上端设有把手；所述过滤控液装置的上方设有破碎装置，所述过滤控液装置的下方设有搅拌装置；所述破碎装置与破碎电机相连；所述搅拌装置与搅拌电机相连；

所述过滤控液装置包括挡护板、过滤推板和控液挡板，所述挡护板的左部设有一号滑移通道和二号滑移通道，挡护板的中部设有过液通道，挡护板的上部呈弧形凹槽状，所述一号滑移通道位于二号滑移通道的上方，所述过滤推板插接在一号滑移通道内，所述控液挡板插接在二号滑移通道内；

所述破碎装置包括一号联轴器、一号轴承、一号密封圈、破碎轴和破碎刀，所述破碎轴的右端通过一号联轴器与破碎电机相连，所述破碎轴的左端和右部均通过一号轴承与榨汁筒相连，所述破碎轴的中部均匀对称设有刀具安装座，所述一号密封圈分别对应卡套在破碎轴与一号轴承的连接处，所述破碎刀通过螺栓对应安装在刀具安装座上；

所述搅拌装置包括二号联轴器、二号轴承、二号密封圈和搅拌轴，所述搅拌轴的右端通过二号联轴器与搅拌电机相连，所述搅拌轴的左端和右部均通过二号轴承与榨汁筒相连，所述搅拌轴上设有搅拌叶片，所述二号密封圈分别对应卡套在搅拌轴与二号轴承的连接处。

2.根据权利要求1所述的一种卧式水果榨汁机，其特征在于：所述的一号滑移通道和二号滑移通道均呈弧形结构。

3.根据权利要求1所述的一种卧式水果榨汁机，其特征在于：所述的过滤推板包括推拉板和滤网，所述滤网固定安装在推拉板的右部，推拉板的左端设有一号提拉卡勾，控液挡板的左端设有二号提拉卡勾。

4.根据权利要求1所述的一种卧式水果榨汁机，其特征在于：所述的破碎刀为弧形弯刀。

5.根据权利要求1所述的一种卧式水果榨汁机，其特征在于：所述的搅拌叶片包括左叶片和右叶片，所述左叶片和右叶片均呈螺旋结构，且左叶片与右叶片的螺旋方向相反。
