Abstract

本实用新型涉及橱柜板技术领域，尤其涉及一种连接方便稳定的橱柜板，它包括橱柜板本体，所述橱柜板本体的一端设置有第一插脚和第一插接槽，第一插接槽设置于第一插脚的下方，橱柜板本体的另一端设置有与第一插脚匹配的第二插接槽和与第一插接槽匹配的第二插脚，第二插脚设置于第二插接槽的下方。本实用新型结构简单，两个橱柜板的连接简易方便，连接处为两个插接槽与两个插脚配合连接，连接稳定可靠，保证组装橱柜板整体的结构稳定性，且插接的连接方式利于拆装，取代传统锁钉的连接方式，更利于维护橱柜板的整体结构强度，便于橱柜板的重复利用。

Description

一种连接方便稳定的橱柜板

技术领域

本实用新型涉及橱柜板技术领域，尤其涉及一种连接方便稳定的橱柜板。

背景技术

随着社会的进步及人均生活的提高，国内的橱柜板市场也日趋成熟，人们对橱柜板的实用性的要求也越来越高。传统的橱柜板一般由木板制成，但是木制橱柜板的防水防潮性差，易发生形变，影响橱柜的使用，为此人们研发制造出塑胶橱柜板。然而，现有的塑胶橱柜板均为一整体橱柜板结构，未设有连接结构，若需拼接组装出更大尺寸的橱柜板，必须要利用螺钉、合页或者其它辅助材料以实现塑胶橱柜板之间的连接，而往橱柜板上锁钉，不仅影响橱柜板的整体结构强度，而且拆装困难，后期拆解时易于损毁橱柜板，不利于橱柜板的重复利用。

实用新型内容

本实用新型的目的在于针对现有技术的不足，而提供一种结构简单、拆装方便的连接方便稳定的橱柜板。

本实用新型是通过以下技术方案来实现的。

一种连接方便稳定的橱柜板，包括橱柜板本体，所述橱柜板本体的一端设置有第一插脚和第一插接槽，第一插接槽设置于第一插脚的下方，橱柜板本体的另一端设置有与第一插脚匹配的第二插接槽和与第一插接槽匹配的第二插脚，第二插脚设置于第二插接槽的下方。

其中，所述橱柜板本体由面板、底板和若干个中板围设构成，若干个中板连接于面板和底板之间。

其中，所述第一插脚垂直于中板。

其中，所述第一插接槽由底板延伸板、其中一个中下部弯折并与底板延伸板连接的中板围设构成，底板延伸板由底板的侧边从底板与中板的相接处水平向外延伸构成。

其中，所述第二插脚垂直于中板。

其中，所述第二插接槽由面板延伸板、其中一个中上部弯折并与面板延伸板连接的中板围设构成，面板延伸板由面板的侧边从面板与中板的相接处水平向外延伸构成。

其中，所述面板的横截面呈波纹型。

其中，若干个所述中板的顶端分别连接于波纹型面板的波峰处或波谷处。

其中，每两个相邻的所述中板之间的距离为波纹型面板的两个相邻的波峰之间的距离的1.5-2倍。

其中，所述面板、底板和若干个中板围设构成若干个减震腔。

本实用新型的有益效果为：本实用新型结构简单，由于橱柜板本体的一端设置有第一插脚和第一插接槽，橱柜板本体的另一端设置有与第一插脚匹配的第二插接槽和与第一插接槽匹配的第二插脚，因此在将两个橱柜板进行拼接组装时，只需要将一橱柜板的第一插脚插设入第二插接槽，同时将另一橱柜板的第二插脚插设入一橱柜板的第一插接槽中，即可实现两个橱柜板的连接，连接简易方便，连接处为两个插接槽与两个插脚配合连接，连接稳定可靠，保证组装橱柜板整体的结构稳定性，且插接的连接方式利于拆装，取代传统锁钉的连接方式，更利于维护橱柜板的整体结构强度，便于橱柜板的重复利用。

附图说明

图1为本实用新型的结构示意图。

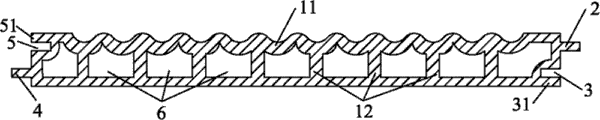

图2为本实用新型的剖面示意图。

附图标记包括：

   1—橱柜板本体，11—面板，12—中板，13—底板，2—第一插脚，3—第一插接槽，31—底板延伸板， 4—第二插脚，5—第二插接槽，51—面板延伸板， 6—减震腔。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

实施例一。

如图1、图2所示，本实施例的一种连接方便稳定的橱柜板，包括橱柜板本体1，所述橱柜板本体1的一端设置有第一插脚2和第一插接槽3，第一插接槽3设置于第一插脚2的下方，橱柜板本体1的另一端设置有与第一插脚2匹配的第二插接槽5和与第一插接槽3匹配的第二插脚4，第二插脚4设置于第二插接槽5的下方。

本实用新型结构简单，由于橱柜板本体1的一端设置有第一插脚2和第一插接槽3，橱柜板本体1的另一端设置有与第一插脚2匹配的第二插接槽5和与第一插接槽3匹配的第二插脚4，因此在将两个橱柜板进行拼接组装时，只需要将一橱柜板的第一插脚2插设入第二插接槽5，同时将另一橱柜板的第二插脚4插设入一橱柜板的第一插接槽3中，即可实现两个橱柜板的连接，连接简易方便，连接处为两个插接槽与两个插脚配合连接，连接稳定可靠，且插接的连接方式利于拆装，取代传统锁钉的连接方式，更利于维护橱柜板的整体结构强度，便于橱柜板的重复利用。

本实施例中，所述橱柜板本体1由面板11、底板13和若干个中板12围设构成，若干个中板12连接于面板11和底板13之间。本实用新型结构简单，且中板12起到支撑板的作用，可增强本实用新型的整体结构强度，可有效减少面板11因外力碰撞引起的损坏，避免变形。

本实施例中，所述第一插脚2垂直于中板12；所述第二插接槽5由面板延伸板51、其中一个中上部弯折并与面板延伸板51连接的中板12围设构成，面板延伸板51由面板11的侧边从面板11与中板12的相接处水平向外延伸构成。第一插脚2和第二插接槽5均为与橱柜板本体1一体成型，加工简易，连接牢固，且第一插脚2和第二插接槽5互相匹配，配合连接稳定可靠，保证本实用新型的结构稳定性。

本实施例中，所述第二插脚4由底板13的侧边垂直向面板11方向弯折并水平向外延伸构成；所述第一插接槽3由底板延伸板31、其中一个中下部弯折并与底板延伸板31连接的中板12围设构成，底板延伸板31由底板13的侧边从底板13与中板12的相接处水平向外延伸构成。第一插接槽3和第二插脚4均为与橱柜板本体1一体成型，加工简易，连接牢固，且第一插接槽3和第二插脚4互相匹配，配合连接稳定可靠，进一步提高本实用新型的结构稳定性。本实施例中，所述面板11的横截面呈波纹型。波纹型的面板11的表面更为圆滑，避免本实用新型的表面存在棱角而将人体划伤，还增大了面板11表面的摩擦系数，手部持握时不易于滑脱，且波纹型的面板11的层次感强，家居环境装饰效果佳。

本实施例中，所述面板11、底板13和若干个中板12围设构成具有若干个减震腔6的橱柜板本体1。当面板11受到压力时，通过减震腔6，可减少压力的传递，减少底板13的受力，使本实用新型的具有较好的承受力度性能。

实施例二。

本实施例与实施例一的不同之处在于：本实施例若干个所述中板12的顶端分别连接于波纹型的面板11的波峰处或波谷处。由若干个中板12分别支撑波峰处和波谷处，可有效分散波纹型的面板11的应力，避免应力集中于波峰处或波谷处，使面板11受力更均匀，整体结构强度稳定。

本实施例中，每两个相邻的所述中板12之间的距离为波纹型的面板11的两个相邻的波峰之间的距离的1.5-2倍。此距离不仅能保证中板12连接于波纹型的面板11的波峰处和波谷处，对面板11有效支撑，且使中板12的分布密度适中，保证中板12的分布满足橱柜板本体1整体结构强度，同时避免分布过于密集，节约生产原料，降低生产成本。

本实施例其它结构与实施例一相同，在此不再赘述。

以上所述实施方式，只是本实用新型的较佳实施方式，并非来限制本实用新型实施范围，故凡依本实用新型申请专利范围所述的构造、特征及原理所做的等效变化或修饰，均应包括本实用新型专利申请范围内。

Claims (10)

1.一种连接方便稳定的橱柜板，包括橱柜板本体，其特征在于：所述橱柜板本体的一端设置有第一插脚和第一插接槽，第一插接槽设置于第一插脚的下方，橱柜板本体的另一端设置有与第一插脚匹配的第二插接槽和与第一插接槽匹配的第二插脚，第二插脚设置于第二插接槽的下方。

2.根据权利要求1所述的一种连接方便稳定的橱柜板，其特征在于：所述橱柜板本体由面板、底板和若干个中板围设构成，若干个中板连接于面板和底板之间。

3.根据权利要求2所述的一种连接方便稳定的橱柜板，其特征在于：所述第一插脚垂直于中板。

4.根据权利要求3所述的一种连接方便稳定的橱柜板，其特征在于：所述第一插接槽由底板延伸板、其中一个中下部弯折并与底板延伸板连接的中板围设构成，底板延伸板由底板的侧边从底板与中板的相接处水平向外延伸构成。

5.根据权利要求2所述的一种连接方便稳定的橱柜板，其特征在于：所述第二插脚垂直于中板。

6.根据权利要求5所述的一种连接方便稳定的橱柜板，其特征在于：所述第二插接槽由面板延伸板、其中一个中上部弯折并与面板延伸板连接的中板围设构成，面板延伸板由面板的侧边从面板与中板的相接处水平向外延伸构成。

7.根据权利要求2所述的一种连接方便稳定的橱柜板，其特征在于：所述面板的横截面呈波纹型。

8.根据权利要求7所述的一种连接方便稳定的橱柜板，其特征在于：若干个所述中板的顶端分别连接于波纹型面板的波峰处或波谷处。

9.根据权利要求8所述的一种连接方便稳定的橱柜板，其特征在于：每两个相邻的所述中板之间的距离为波纹型面板的两个相邻的波峰之间的距离的1.5-2倍。

10.根据权利要求2所述的一种连接方便稳定的橱柜板，其特征在于：所述面板、底板和若干个中板围设构成若干个减震腔。
