Abstract
本实用新型公开了一种水果套袋纸机，其包含网部、压榨部、干燥部、卷纸部和湿毯，所述网部由第一圆网笼、第一网槽、第二圆网笼、第二网槽以及伏辊组成；所述压榨部由上压榨辊、下压榨辊和托辊组成；所述干燥部由烘缸和抽风罩组成；所述湿毯包括上毛毯和下毛毯，所述上毛毯包住上压榨辊并与烘缸、第一圆网笼以及第二圆网笼穿接，所述下毛毯包住下压榨辊并与毛毯洗涤压榨辊穿接。本实用新型实现的水果套袋纸机采用双圆网单烘缸设计，避免了多烘缸干燥时不稳定传热的周期性，且双圆网单烘缸表面对纸页的传热系数较多缸大5倍，可以高效率、低成本地生产水果套袋纸。
Description
技术领域
本实用新型涉及造纸机械，尤其是指一种水果套袋纸机。
背景技术
随着人们生活水平的提高，对水果的需求量不断增加的同时，对其质量也提出了更高的要求。近年来，随着水果套袋技术的推广，我国对水果套袋纸(即育果袋纸)的需求日益增加，年需要育果袋纸高达1000亿只，需纸浆50万吨。
实用新型内容
本实用新型的目的在于提供一种生产效率高的水果套袋纸机。
实现本实用新型目的的技术方案是：一种水果套袋纸机，包含网部、压榨部、干燥部、卷纸部和湿毯，所述网部由第一圆网笼、第一网槽、第二圆网笼、第二网槽以及伏辊组成；所述压榨部由上压榨辊、下压榨辊和托辊组成；所述干燥部由烘缸和抽风罩组成；所述湿毯包括上毛毯和下毛毯，所述上毛毯包住上压榨辊并与烘缸、第一圆网笼以及第二圆网笼穿接，所述下毛毯包住下压榨辊并与毛毯洗涤压榨辊穿接。
本实用新型实现的水果套袋纸机采用双圆网单烘缸设计，避免了多烘缸干燥时不稳定传热的周期性，且双圆网单烘缸表面对纸页的传热系数较多缸大5倍，可以高效率、低成本地生产水果套袋纸。
附图说明

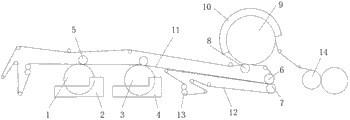

图1是本实用新型一种水果套袋纸机的结构示意图。
具体实施方式
以下结合附图对本实用新型进行详细说明。
如图1所示，一种水果套袋纸机，包含网部、压榨部、干燥部、卷纸部14和湿毯，所述网部由第一圆网笼1、第一网槽2、第二圆网笼3、第二网槽4以及伏辊5组成；所述压榨部由上压榨辊6、下压榨辊7和托辊8组成；所述干燥部由烘缸9和抽风罩10组成；所述湿毯包括上毛毯11和下毛毯12，所述上毛毯11包住上压榨辊6并与烘缸9、第一圆网笼1以及第二圆网3笼穿接，所述下毛毯12包住下压榨辊7并与毛毯洗涤压榨辊13穿接。
本实用新型的工作原理是：圆网笼在网槽内回转，由于网内外水位差而产生过滤作用，把纤维吸附到网上形成湿纸页；在圆网笼上部装有伏辊，当毛毯通过圆网笼和伏辊之间时，湿纸页在伏辊的挤压下进行脱水，同时自网上被剥离而附于上毛毯下送到压榨部，经过上下压辊的压榨后，湿纸页由上毛毯带到烘缸进行干燥，最后进入卷纸部做成纸卷。
Claims (1)
1.一种水果套袋纸机，包含网部、压榨部、干燥部、卷纸部和湿毯，其特征在于，所述网部由第一圆网笼、第一网槽、第二圆网笼、第二网槽以及伏辊组成；所述压榨部由上压榨辊、下压榨辊和托辊组成；所述干燥部由烘缸和抽风罩组成；所述湿毯包括上毛毯和下毛毯，所述上毛毯包住上压榨辊并与烘缸、第一圆网笼以及第二圆网笼穿接，所述下毛毯包住下压榨辊并与毛毯洗涤压榨辊穿接。
