Abstract
本实用新型公开了一种风扇电机，包括机体和风扇，所述风扇通过电机转轴固设于机体的后端部，所述风扇的顶部为封闭式端面，端面上设有与电机转轴端部的螺孔连通的通孔，风扇与电机转轴之间由螺钉通过通孔固定连接，实现电机转轴与风扇的封闭连接。本实用新型风扇电机的风扇采用封闭式结构，有效防止雨水的进入，避免了电机绕组因受潮发生击穿、短路等现象，有效的提高了电机的使用寿命，具有很高的实用性。
Description
技术领域
本实用新型涉及电机领域，尤其是涉及一种带风扇的电机。
背景技术
目前市场上的风扇电机用的风扇大多为开口式结构，风扇与电机转轴连接处没有设置防护措施，从而导致雨水极易顺着风扇与转轴连接处流入，造成电机内部存水，最终使电机绕组因雨水浸泡发生击穿，致使整台电机瘫痪。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种可以有效防止雨水进入的风扇电机。
为了实现上述目的，本实用新型采用以下技术方案：本实用新型一种风扇电机，包括机体和风扇，所述风扇通过电机转轴固设于机体的后端部，所述风扇的顶部为封闭式端面，端面上设有与电机转轴端部的螺孔连通的通孔，风扇与电机转轴之间由螺钉通过通孔固定连接，实现电机转轴与风扇的封闭连接。
本实用新型的另一方面，所述螺钉与螺孔之间设有密封圈。
本实用新型一种风扇电机，采用封闭式结构，有效防止雨水的进入，避免了电机绕组因受潮发生击穿、短路等现象，有效的提高了电机的使用寿命，具有很高的实用性。
附图说明

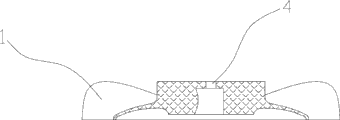

图1是本实用新型的风扇结构示意图。
图2是本实用新型的结构示意图。
具体实施方式
下面结合附图对本实用新型做进一步的描述。
如图1所示，一种风扇电机，包括机体8和风扇1，风扇1通过电机转轴2固设于机体8的后端部，如图2所示，风扇1的顶部为封闭式端面，端面上正中心部位开有一个通孔4，电机转轴2的端部的中心位置也开有一个螺孔3，该通孔4与螺孔3相连通，安装时，摆好风扇1与电机转轴2的位置，用一个螺钉5穿过通孔4，然后旋进螺孔3固定住，使电机转轴2与风扇1有效的固定住，实现了电机转轴2与风扇1之间的封闭连接，为了加强密封性，可以在螺钉5与螺孔3之间设有密封圈6。
Claims (2)
1.一种风扇电机，包括机体和风扇（1），所述风扇（1）通过电机转轴（2）固设于机体的后端部，其特征在于：所述风扇（1）的顶部为封闭式端面，端面上设有与电机转轴（2）端部的螺孔（3）连通的通孔（4），风扇（1）与电机转轴（2）之间由螺钉（5）通过通孔（4）固定连接，实现电机转轴（2）与风扇（1）的封闭连接。
2.根据权利要求1所述的一种风扇电机，其特征在于：所述螺钉（5）与螺孔（3）之间设有密封圈（6）。
