Abstract

本实用新型涉及横向排水的方形地漏，可有效解决、彻底消除地漏排水管穿越楼板造成的渗漏滴水隐患的问题，其结构是，方壳与平底连成有底无盖的方盒，横向排水管位于方壳的一端，方壳内，对称轴线的两侧有溢流板，溢流板顶面低于方壳的顶面，两道溢流板之间形成排水槽，排水槽与横向排水管联通；溢流板外侧有导流板，两道导流板的顶面与其之间的方壳的顶面齐平形成长方形的边框；其上有顶盖，顶盖的底面与溢流板间形成排水槽，排水槽与横向排水管联通；溢流板与两导流板之间，形成上行水道，两道导流板与方壳之间，形成下行水道，废水进口中有箅子，并与顶盖连成一体，本实用新型使用效果好，有效防止室内渗水，而且与地面瓷片易于拼接，利于施工。

Description

一种横向排水方形地漏

一、技术领域

本实用新型涉及建筑物室内地面排水器具，特别是建筑物各层地面排水用的横向排水方形地漏(square floor drain)，它适用于居民楼、办公楼、商厦、宾馆、会堂、医院、学校的厕所、盥洗室、浴室、开水房、厨房等处所。

二、背景技术

建筑物室内各楼层中，凡有给排水管道及卫生器具的处所，其地面都必须设置地漏，以随时排除泼撒、溅落或泄漏在地面上的废水。

早期的地漏是管式存水弯地漏，它由上下两部分组成：上部为带箅子的集水喇叭口，其功能是收集废水并把较大的杂物阻挡在箅子上，下部为管式存水弯，即水封装置，水封高度应为50-100mm，其功能是有效防止下水道中的有毒害的臭气进入室内。这种地漏，因管式存水弯前有一段约0.3m的垂直进水管道，可以形成充足的排水水头，因此排水迅速，即使有大量废水待排，卫生间内地面上也不会滞留积水；这种地漏的不足之处是结构分散，管式存水弯尺寸较大，不可能与集水喇叭口一起预埋在钢筋砼楼板内，而必须穿越楼板之后设置在楼板下，这就造成了渗漏滴水的隐患。

后来出现了将前述地漏的上下两部分合二为一的钟罩式(或称扣碗式)地漏，其原理是把管式存水弯的垂直进水管伸入喇叭口内，其顶部管口低于喇叭口顶面，再用一个钟罩扣在管口上，形成了环形水封，钟罩的三个支撑足位于过水通道内，使钟罩的下沿不致阻断过水通道。这样“改进”以后，地漏的结构确实紧凑了，但未消除存水弯穿越楼板而造成的渗漏滴水隐患，更严重的是，正常使用效果也恶化了。专业技术部门对这种“改进”给以负面评价。中国建筑工业出版社《给水排水设计手册第2册室内给水排水》(核工业部第二研究设计院主编，1986.12)第349页的评价是：“目前流行的钟罩式地漏，因水封过浅，易被蒸发，且易堵塞，不易达到卫生要求，需设法改进结构设计。”第351页的评价是：“碗式存水弯即通常用的地漏，用于排除地面冲洗水。目前在旅馆、办公楼等公共建筑物的厕所、卫生间、盥洗室内凡装设钟罩式地漏的，扣碗均被扔掉。每个地漏就变成通气管道，管道中的有害气体窜入室内，危害人们的身体健康。根据我国目前的管理水平，建议在旅馆、办公楼的卫生间、盥洗室、厕所等公共场所不采用水封浅的地漏。”

中国建筑工业出版社《给水排水设计手册第10册器材与装置》(中国市政工程华北设计院主编，1986.12)第652页载有这种地漏的图形和尺寸表，图形上扣碗的下沿没有支撑足，这样水流无法通过，图形上显示的H1＝50mm，似乎是水封高度，实际上是垂直排水管口顶面与喇叭口内底面之高差，必须扣除支撑足高度20mm之后，才是水封高度。对最常用的φ50扣碗式地漏进行实际测量后，证实其真实的水封高度约为30mm，小于最低允许值50mm。实测的数据有：扣碗总高度60mm，包括支撑足高度20mm在内，支撑足共3个，每个宽20mm，扣碗顶面距垂直排水管口顶面高差约10mm，扣碗顶面距箅子顶面的高差约25mm，箅子的进水缝隙净宽约9mm。

在居民楼内装设的钟罩式地漏，同样存在严重后患，扣碗的3个支撑足经常挂扯缠绕杂物，因而使地漏堵塞，清除杂物时，必须用手指先拿掉箅子，再用五个手指伸进集水喇叭口抓取扣碗，扣碗的外壁脏臭腥滑，且有锥度，很难抓住，取出后用一只手拿着扣碗，另一只手清除挂扯缠绕在3个支撑足上的杂物，然后用水冲洗，十分麻烦而讨厌，每次清洗地漏后，都要用肥皂仔细洗涤手指和指甲。有些居民，为了防止下水道中的臭气进入室内，即防止过浅的水封因蒸发或别户排水时抽吸真空而破坏，只好每天早晚趁洗漱时向地漏中灌注一杯清水，其效果未必理想，只是无奈之举。

目前已有厂家对扣碗式地漏进行了技术改进，φ50扣碗式地漏的总高度由110mm增至182mm，水封高度由30mm增至50mm，取消了3个支撑足，但在扣碗顶盖下增加了3个肋条板以形成过水通道。这样改进后，解决了水封高度不够的问题，地漏容易堵塞的病因由支撑足转移到肋条板上，实际上并未解决。地漏高度超过楼板厚度，穿越楼板时渗漏滴水隐患更加严重。

彻底突破地漏的技术难题，消除其各种隐患和缺陷，实质上是完善其存水弯的技术课题。

目前已知的地漏存水弯有如下9种：

1、标准管式存水弯(φ50-φ125，铸铁制造，水封高度60mm)：性能可靠，但结构分散，总体尺寸较大，垂直排水管穿越楼板，有渗漏滴水隐患；

2、广泛应用的扣碗式存水弯(φ40-φ150，铸铁制造，φ50的地漏水封高度约30mm)：水封过浅，虽可改进加深，但3个支撑足或3个肋条板都会经常挂扯杂物，易堵塞，难清理，垂直排水管穿越楼板，有渗漏滴水隐患，广泛应用后发现问题严重；

3、筒式存水弯：其构造是把管式存水弯的3条立管的中间立管的直径放大约2.5倍，以增大存水量，使水封不易破坏。例如，若把φ50的管式存水弯的中间立管的直径增至φ120-φ140，就变成φ50的筒式存水弯了。显然，筒式存水弯的尺寸比管式存水弯更大，且有渗漏滴水隐患，不适用；

4、瓶式存水弯：其结构是把管式存水弯的3条立管的中间立管的直径极度放大，并把两侧的两个立管囊括在其中，构造复杂，尺寸大，且有渗漏滴水隐患，不适用；

5、防虹吸存水弯：在排出管道上装设有出现负压时可补充空气的负压阀，以防水封破坏，其弹簧机构复杂，可靠性差，且有渗漏滴水隐患，不适用；

6、深筒扣碗式存水弯：(φ50，铸铁制造，水封高度50mm)：把扣碗式地漏的集水喇叭口的深度大幅加深至300mm左右，其扣碗已位于楼板之下，扣碗左右两侧均设有进水口，这样做以后，一个扣碗就可以承接3个集水喇叭口收集的废水，扣碗顶面上有一个吊环，以便于用钩子把扣碗取出进行清理，取消了3个支撑足，但在扣碗顶盖内设置3个肋板条支撑扣碗以形成过水通道，肋条板同样经常挂扯杂物，易堵塞过水通道，难于清理，且有渗漏滴水隐患，不适用；

7、塑料存水弯(φ50，塑料制造，水封高度极小，只有15mm，无法起到水封作用)：砼的线热胀系数与碳钢、铸铁极其近似，约为11×10^-6m/m·℃，故钢筋与砼可以形成整体结构，铸铁地漏可预埋入钢筋砼内，而塑料的线热胀系数约为100×10^-6m/m·℃，将塑料地漏预埋入钢筋砼楼板中，日久势必脱落损坏，且有渗漏滴水隐患，不适用；

8、DL型地漏存水管(φ50，铸铁制造，水封高度50mm)：《给水排水设计手册第10册器材与装置》第650-651页载有这种地漏的简图和规格，它有竖直向下排水和水平横向排水两种型式，后一种型式消除了渗漏滴水隐患，它在进水箅子之下用两道固定在外壳上的垂直隔板形成水封，充分利用了被楼板厚度所限制的地漏高度，使水封高度达到最低允许值50mm，其突出缺点是无法从地漏入口处插入电动清管机的疏通弹簧。水平横向排水型地漏的进水箅子下方增设了一个浮球，当地漏进水时浮球被水流冲至下位，打开了进水通道，当地漏不进水时，浮球被集水喇叭口内的水浮起至上位，封住了进水通道，防止水分蒸发而破坏水封。水封前另有1个或2个横向进水口，以承接来自另外的集水喇叭口排来的废水。构造过于复杂，经与该产品制造厂联系，得知该型地漏早已停产，不适用；

9、回形管式存水弯(φ50，用铸铁管或钢管制造，水封高度70mm)：把管式存水管的平面结构改为立体结构，以使φ50存水弯预埋入厚240mm的墙体内，并用正方形截面的现浇砼将其与污水立管包裹在一起，φ50污水立管与φ50地漏立管之中心距为120mm，φ50存水弯管道的弯曲半径为60mm。这种存水弯的工作机理和优缺点与早期的管式存水弯完全相同，见发明专利申请号201010212890.4和实用新型专利申请号201020241796.7，申请日2010年06月30日，申请专利名称《建筑物墙体内的排水管道系统》，其申请人即本专利申请人。这项实用新型解决了包括地漏排水管在内的室内全部排水管道不再穿越楼板的难题，消除了室内排水管穿越楼板引起的渗漏滴水隐患，但地漏仍由带箅子的集水喇叭口和回形管式存水弯上下两部分组成，结构分散，总体尺寸较大，因此研究开发更先进的、简单而有效的横向排水地漏及其存水弯的形式势在必行。

三、发明内容

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种横向排水的方形地漏，可有效解决横向排水地漏及其存水弯，消除了现有地漏排水管穿越楼板造成的渗漏滴水隐患，以满足室内排水需要的问题。

本实用新型解决的技术方案是，众所周知目前的钟罩式(扣碗式)地漏，其水封装置是整体的环状结构，钟罩下沿不可能低于横向排水管外壁顶部；本实用新型的水封装置则是分设在横向排水管左右两侧的各自独立的板式结构，其导流板(相当于钟罩)下沿可以低于横向排水管外壁顶部，把位于排水槽两侧的溢流板固定在方壳上，位于溢流板两侧的导流板也固定在方壳上。据此，本实用新型结构是，一种横向排水方形地漏，主要包括预埋在现浇钢筋砼楼板内的方壳、平底、顶盖、地面废水进口、导流板、溢流板、横向排水管，其特征在于，方壳与平底连成有底无盖的方盒；横向排水管位于方壳的一端，其管底与平底齐平，其中心线即是方壳的对称轴线；在方壳内，对称轴线的左右两侧各有一道竖向与平底及方壳连成一体的溢流板，溢流板顶面低于方壳的顶面一定距离，两道溢流板之间形成排水槽，排水槽与横向排水管联通；在左右溢流板的外侧，各有一道仅与方壳相连而与平底保持一定距离的竖向的导流板，两道导流板的顶面与其之间的方壳的顶面齐平，并高出地面废水进口之上15mm，在平面上形成一个长方形的边框；该长方形边框之上有一个带印把式手柄的长方形的顶盖，顶盖的底面与长方形边框顶面之间，设置有海绵密封垫；在两道溢流板与两道导流板之间，形成上行水道，在两道导流板与方壳之间，形成下行水道，下行水道与上行水道在导流板底面处相通；溢流板顶与导流板底之高差，为地漏的水封高度；在下行水道内，地面废水进口之下10mm处，有在侧面呈L形的梳齿式箅子，左右两侧的梳齿式箅子均与顶盖连成一体；方壳两侧面中央位置各有一个侧向进水管，与下行水道联通，部分用户不需要侧向进水管，用螺纹堵头封死，或增加一种不带侧向进水管的地漏，部分用户不需要印把式手柄，既行省去。

本实用新型结构新颖独特，使用效果好，有效防止了室内渗水问题，由于导流板下方无需支撑足，因而消除了挂扯杂物的隐患，而且与地面瓷片易于拼接，利于施工；这种结构的另一优点是由于导流板的下沿在垂直方向避开了横向排水管，只要保证导流板下有足够的过流高度即可，于是充分利用了楼板的厚度，使水封高度达到允许值50-100mm；为保证下水道中的污秽气体不进入室内，又便于清洗地漏和疏通室内下水道，设置了可随时揭开的带手柄的顶盖。

以下是本实用新型的技术进步主要内容。

1、存水弯与集水喇叭口合二为一，构成紧凑的整体地漏；

2、φ40-φ150地漏的水封高度在允许值范围50-100mm之内；

3、地漏中央为排水槽，排水槽的一端为横向排水管，与预埋在墙体内的污水立管连通，地漏及其横向排水管均预埋在砼楼板内，砼保护层最小为15mm，排水管不穿越楼板，彻底消除现有地漏排水管穿越楼板造成的渗漏滴水隐患；

4、排水槽的两侧均有导流板式水封装置，在水封装置的水流通道内无支撑足或肋条板等挂扯杂物的部件，因而地漏不易堵塞，且减少了水流阻力，使排水通畅迅速；

5、地漏两侧各有一个侧向进水管，可承接浴盆、小便槽、立式小便器等低位排水器具的排水，如果两个侧向进水口或其中一个没有用处，可用螺纹堵头将其封死；

6、地漏的地面废水进口中设置有梳齿式箅子，箅子顶面低于废水进口10mm，箅子与排水槽上部的顶盖结成整体，顶盖顶面高出废水进口22-24mm，顶盖置放在导流板的顶面上，顶盖底面与导流板顶面之间有海绵密封垫，其厚度为2-3mm，可用橡胶海绵垫也可用塑料海绵垫；

7、顶盖上有一个印把式手柄，可用它把顶盖连同箅子提拿起来以清洗地漏，此时把电动清管机的疏通弹簧(长度可达30-60m)从排水槽插入横向排水管，直达污水立管及排出管；

8、通常情况下地漏均布置在靠墙的位置上，特殊情况下，如果地漏需布置在通道上，为了不影响人们通行，应把地漏顶盖上的印把式手柄改为下凹式提手，同时使顶盖的顶面与地面取平，订货时应予注明；

9、在平面上呈正方形的地漏与地面上的瓷片易于拼接；

10、依靠技术进步得到的巨大的社会效益和显著的经济效益：早期的管式存水弯地漏结构分散但水封效果好，回形存水弯把管式存水弯改变成立体结构，且预埋入墙体内，消除了因穿越楼板而带来的渗漏滴水隐患，但结构分散问题依旧存在，目前的扣碗式地漏结构紧凑，但水封效果不好，且存在排水管因穿越楼板而带来的渗漏滴水隐患。本实用新型则是一种结构紧凑且水封效果和防渗漏滴水效果都很好的新型地漏，它是每家每户都需要的民用工业产品，对保证人们卫生健康至关重要，因此社会效益巨大；同时因地漏使用数量极多，本实用新型的经济效益也很显著。中国13亿人口平均每人居家需1个地漏，全部公共场合合计每5人需1个地漏，地漏使用年限为70年，则全国每年需生产的地漏数量为13×10⁸×1.2÷70＝2229×10⁴个。如果实用新型每个地漏比管式存水弯地漏节约2.7元，则全国每年可节约0.6亿元以上。

经济比较的基础是技术性能良好的存水弯式地漏，最常用的φ50标准铸铁管式存水弯单重4.6kg/个，其制造、销售、安装等合计综合价按6元/kg计，则每个φ50标准铸铁管式存水弯的综合单价为27.6元/个。取其90％做本实用新型的导流板、集水槽、顶盖之用，其余10％，即2.7元/个即为节约价值；目前广泛应用的钟罩式地漏，因技术性能不良，无经济比较资格。

四、附图说明

图1是本实用新型横向排水方形地漏的构造立剖面图，其中附图标记为：

1-地面废水进口、

2-梳齿式箅子、

3-方壳、

4-侧向进水管、

5-下行水道、

6-平底、

7-导流板、

8-上行水道、

9-溢流板、

10-排水槽、

11-横向排水管、

12-顶盖、

13-印把式手柄、

14-海绵密封垫。

图2是图1的侧向剖面图。

图3是图1的平面剖面图。

图4是图1的俯视图。

图5是本实用新型横向排水方形地漏应用于立式小便器时的立剖面图，其中附图标记为：

01-有手柄的横向排水方形地漏、

02-地漏的横向排水管、

03-顺水三通、

04-第一污水立管、

05-立式小便器、

06-现浇钢筋砼楼板、

07-护管砼、

M-男卫生间、

W-女卫生间。

图6是图5的侧向剖视图，其中附图标记为：

08-立式小便器排水管。

图7是图5的平面剖视图，其中附图标记为：

09-砖砌墙体。

图8是本实用新型横向排水方形地漏应用于男女卫生间相邻且都有洗脸盆时的立面剖面图，其中附图标记为：

010-顺水四通、

011-第二污水立管、

012-洗脸盆、

013-洗脸盆存水弯。

五、具体实施方式

以下结合附图对本实用新型的具体实施方式作详细说明。

实施本实用新型的前提条件是，建筑物卫生间内排水管道系统准备采用实用新型专利《ZL201020241796.7建筑物墙体内的排水管道系统》(发明专利申请号201010212890.4尚未授权)所述的室内排水管道系统，即卫生间内的卫生器具排水管不再穿越楼板进入下层卫生间，而是把卫生器具排水管在本楼层中直接接入预埋在建筑物墙体内的排水立管中，卫生间内的地漏排水管两样不再穿越楼板进入下层卫生间，而是把地漏的竖向排水管改为横向排水管，地漏连同横向排水管均预埋入本层地坪下的楼板中，也直接接入预埋在建筑物墙体内的排水立管中。这项技术革新的目的是彻底消除目前每层卫生间都存在的因卫生器具排水管穿越楼板造成的渗漏滴水隐患，并使卫生间空间增大，宽敞整洁。

前述专利申请之日(2010.06.30)因没有可用的预埋在钢筋砼楼板中的横向地漏产品，所以采用了最原始的地漏形式，即喇叭口与存水弯相分离的形式，把喇叭口及其横向排水管预埋在钢筋砼楼板中，而存水弯则改成立体结构预埋在墙体内。这种结构型式虽然可行，但显得原始而复杂，后历时6个月，终于有了本实用新型，喇叭口与存水弯合二为一的结构紧凑的《有手柄的横向排水方形地漏》以代替喇叭口与存水弯相分离的原始地漏形式。

图1-4给出本实用新型的横向排水方形地漏的结构。具体是：预埋在现浇钢筋砼楼板内的方壳3、平底6、顶盖12、地面废水进口1、导流板7、溢流板9、横向排水管11，方壳3与平底6连成有底无盖的方盒；横向排水管11位于方壳3的一端，其管底与平底6齐平，其中心线即是方壳3的对称轴线；在方壳3内，对称轴线的左右两侧各有一道竖向的溢流板9，它们与平底6及方壳3连成一体，其顶面低于方壳3的顶面一定距离，两道溢流板9之间形成排水槽10，排水槽10与横向排水管11联通；在左右溢流板9的外侧，各有一道仅与方壳3相连而与平底6保持一定距离的导流板7，两道导流板7的顶面与它们之间的方壳3的顶面齐平，并高出地面废水进口1之上15mm，在平面上形成一个长方形的边框；该长方形边框之上有一个带印把式手柄13的长方形的顶盖12，顶盖12的底面与长方形边框顶面之间，设置有海绵密封垫14；在两道溢流板9与两道导流板7之间，形成上行水道8，在两道导流板7与方壳3之间，形成下行水道5，下行水道5与上行水道在导流板7底面处相通；溢流板9顶与导流板7底之高差，就是地漏的水封高度；在下行水道5内，地面废水进口1之下10mm处，有在侧面呈L形的梳齿式箅子2，左右两侧的梳齿式箅子2均与顶盖12连成一体；方壳3两侧面中央位置各有一个侧向进水管4，与下行水道5联通，部分用户不需要侧向进水管4，即用螺纹堵头封死，或增加一种不带侧向进水管4的地漏产品，部分用户不需要印把式手柄13，可省去。

横向排水方形地漏的公称直径为φ40、φ50、φ75、φ100和φ150mm的一种，对应直径的地漏平面正方形外廓每边长度分别为150、200、250、300和400mm的一种；对应直径的预埋地漏的钢筋砼楼板的最小厚度分别为100、120、120、140和200mm的一种；对应直径的地漏的部件厚度分别为5、5、5、6和6mm的一种；

导流板7的底部横截面形状为半圆形，溢流板9的顶部横截面形状亦为半圆形；梳齿式箅子2，其过水缝隙宽5-6mm，梳齿宽4-5mm，其外廓尺寸与下行水道5的内壁之间隙为4-5mm；横向排水管11和侧向进水管4的连接螺纹均为标准内锥管螺纹；顶盖12的下部表面和导流板7的顶面，以及左右导流板7之间的方壳3的顶表面，均用刨床刨平，地漏的其它表面均用喷砂抛光，不进行机床加工，内外表面均涂以防锈漆；海绵密封垫14的厚度为2-3mm，材质为塑料海绵或橡胶海绵，用防水胶牢固粘贴在顶盖12的内底面上；地漏各部件的材质，除海绵密封垫14以外，均以灰口铸铁或球墨铸铁制造，特殊高档产品，用铬不锈钢制造。不得用热胀系数与砼相差甚远的塑料(热胀系数比砼约高6-10倍)制造，也不要用青铜、黄铜(热胀系数比砼约高2倍)制造。

当横向排水方形地漏01专用于立式小便器05或浴盆等低位排水器具时，为了防止废水从地漏的梳齿式箅子2溢出，可将方壳3的地面废水进口1加高至卫生间室内地坪以上30-60mm。

横向方形地漏的工作流程如下：

卫生间内瓷片地坪均有排水坡度，其最低处装设地漏，地漏的地面废水进口1与瓷片顶面齐平或低于瓷片顶面1-3mm。于是泼撒、溅落或泄漏在卫生间地面上的废水就会流入地漏两侧的地面废水进口1，废水向下流动，经梳齿式箅子2滤去废水较大的杂物后，在下行水道5中向下流动至导流板7底面处发生180°的转折，在上行水道8中向上流动，至溢流板9顶面处，两侧的污水都溢流进入排水槽10，然后经横向排水管11流出地漏，进入预埋在墙体内的污水立管，最后经排水立管底部的排出管流至室外下水道的窨井中。

地漏的顶盖12上有印把式手柄13，顶盖12两侧均有L形梳齿式箅子2与其连成一体。当废水中的杂物和污泥在下行水道5底部发生堵塞现象时，揭开顶盖12进行冲洗或淘捞。当地漏的横向排水管11或预埋在建筑物中墙体内的排水立管、排出管发生堵塞时，把电动清管机的疏通弹簧(长度可达30-60m)从排水槽10插入横向排水管11，直达污水立管及排出管。

图5-7显示横向排水方形地漏01应用于立式小便器05的排水系统。目前立式小便器的排水管先垂直向下穿越楼板进入下一层卫生间，然后经存水弯进入排水横支管，最后进入排水立管。本实用新型则把两个立式小便器05的排水经立式小便器排水管08排入预埋在现浇钢筋砼楼板06中的有手柄的横向排水方形地漏01中，然后经地漏的横向排水管02排入第一排水立管04上的顺水三通03。第一排水立管04预埋入砖砌墙体09内的护管砼07中。

图8显示横向排水方形地漏01应用于男女卫生间相邻且都有洗脸盆012的排水系统。男女卫生间的洗脸盆012分别经各自的存水弯013从高位顺水四通010的两侧横向入口进入其中，最后经预埋在护管砼07中的第二污水立管011排至室外下水道窨井中。男女卫生间两侧的地漏01，分别经各自的预埋在钢筋砼楼板06中的地漏的横向排水管02进入低位顺水四通010，最后经第二污水立管011排至室外下水道窨井中。

本实用新型的实施要点：

1、设计：适用于采用了《ZL201020241796.7建筑物墙体内的排水管道系统》和《ZL200810230423.7防止污水倒灌的室内排水管道系统》，则建筑物室内排水工程将发生突出的技术进步；

2、施工：按常规施工，绝不可把砼、砂浆、杂物落入器具和管道中；

3、使用维护：勿将温度高于40-50℃的热水或腐蚀性液体倒入地漏。

本实用新型具有极强的工业实用性，体现在如下的《横向排水方形地漏技术性能及主要尺寸表》。

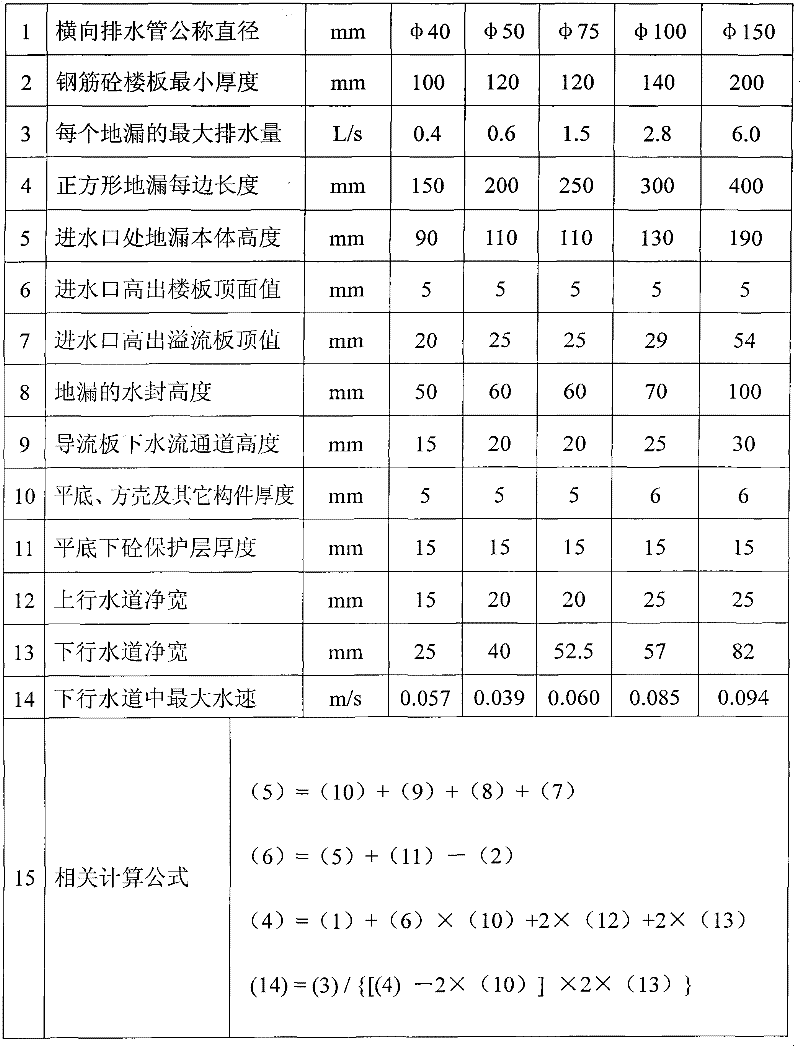

横向排水方形地漏技术性能及主要尺寸表

Claims (9)

1.一种横向排水方形地漏，主要包括预埋在现浇钢筋砼楼板内的方壳(3)、平底(6)、顶盖(12)、地面废水进口(1)、导流板(7)、溢流板(9)、横向排水管(11)，其特征在于，方壳(3)与平底(6)连成有底无盖的方盒；横向排水管(11)位于方壳(3)的一端，其管底与平底(6)齐平，其中心线即是方壳(3)的对称轴线；在方壳(3)内，对称轴线的左右两侧各有一道竖向与平底(6)及方壳(3)连成一体的溢流板(9)，溢流板顶面低于方壳(3)的顶面一定距离，两道溢流板(9)之间形成排水槽(10)，排水槽(10)与横向排水管(11)联通；在左右溢流板(9)的外侧，各有一道仅与方壳(3)相连而与平底(6)保持一定距离的竖向的导流板(7)，两道导流板(7)的顶面与其之间的方壳(3)的顶面齐平，并高出地面废水进口(1)之上15mm，在平面上形成一个长方形的边框；该长方形边框之上有一个带印把式手柄(13)的长方形的顶盖(12)，顶盖(12)的底面与长方形边框顶面之间，设置有海绵密封垫(14)；在两道溢流板(9)与两道导流板(7)之间，形成上行水道(8)，在两道导流板(7)与方壳(3)之间，形成下行水道(5)，下行水道(5)与上行水道在导流板(7)底面处相通；溢流板(9)顶与导流板(7)底之高差，为地漏的水封高度；在下行水道(5)内，地面废水进口(1)之下10mm处，有在侧面呈L形的梳齿式箅子(2)，左右两侧的梳齿式箅子(2)均与顶盖(12)连成一体；方壳(3)两侧面中央位置各有一个侧向进水管(4)，与下行水道(5)联通。

2.根据权利要求1所述的横向排水方形地漏，其特征在于，所述横向排水方形地漏的直径为φ40、φ50、φ75、φ100和φ150mm的一种，对应直径的地漏平面正方形外廓每边长度分别为150、200、250、300和400mm的一种。

3.根据权利要求1所述的横向排水方形地漏，其特征在于，所述横向排水方形地漏的公称直径为φ40、φ50、φ75、φ100和φ150mm的一种，对应直径的预埋地漏的钢筋砼楼板的最小厚度分别为100、120、120、140和200mm的一种。

4.根据权利要求1所述的横向排水方形地漏，其特征在于，所述横向排水方形地漏的公称直径为φ40、φ50、φ75、φ100和φ150mm的一种，对应直径的地漏的部件厚度分别为5、5、5、6和6mm的一种。

5.根据权利要求1所述的横向排水方形地漏，其特征在于，所述导流板(7)的底部横截面形状为半圆形，所述溢流板(9)的顶部横截面形状为半圆形。

6.根据权利要求1所述的横向排水方形地漏，其特征在于，所述梳齿式箅子(2)，其过水缝隙宽5-6mm，梳齿宽4-5mm，其外廓尺寸与下行水道(5)的内壁之间的缝隙为4-5mm。

7.根据权利要求1所述的横向排水方形地漏，其特征在于，所述横向排水管(11)和侧向进水管(4)的连接螺纹均为标准内锥管螺纹。

8.根据权利要求1所述的横向排水方形地漏，其特征在于，所述地漏用于立式小便器或其它低位排水器具时，其方壳(3)的顶面高出卫生间地坪30-60mm。

9.根据权利要求1所述的横向排水方形地漏，其特征在于，所述顶盖(12)的下部表面和导流板(7)的顶面，以及左右导流板(7)之间的方壳(3)的顶表面，均为平面，内外表面均涂有防锈漆。
