Abstract
本实用新型涉及一种电视机实时时钟系统，包括计时模块，其中还包括：接收无线电波的无线电波接收模块；对所述无线电波进行整流滤波，产生电信号的整流滤波模块以及对所述电信号进行存储的储能模块，所述储能模块与所述计时模块之间电连接。本实用新型还涉及一种电视机，本实用新型的电视机实时时钟系统及电视机不需要使用电网的电能，环保的使用无线电波供电，避免了现有的电视实时时钟系统的浪费电能、不环保的缺陷。
Description
技术领域
本实用新型涉及电视计时领域，更具体地说，涉及一种电视机实时时钟系统及电视机。
背景技术
目前电视实时时钟系统供电方法一般是通过电网对超级电容充电储能来实现。实时时钟系统在电视通电工作的时候进行充电，在电视系统关机不工作的时候通过超级电容储存的能量放电来对实时时钟系统供电，让实时时钟系统维持系统日历/时钟及数据存储等功能。此时系统的功耗一般很小，虽说功耗不大，但是从节能的角度来看，长时间很大批量的使用对电能也是一种很大的浪费，并且不环保。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的电视实时时钟系统的浪费电能、不环保的缺陷，提供一种不需要使用电网的电能，环保的使用无线电波供电的电视机实时时钟系统及电视机。
本实用新型解决其技术问题所采用的技术方案是：构造一种电视机实时时钟系统，包括计时模块，其中还包括：接收无线电波的无线电波接收模块；对所述无线电波进行整流滤波，产生电信号的整流滤波模块以及对所述电信号进行存储的储能模块，所述储能模块与所述计时模块之间电连接。
在本实用新型所述的电视机实时时钟系统中，所述电视机实时时钟系统还包括监控所述储能模块电量的监控管理模块以及根据所述监控管理模块的供电信号对所述计时模块供电的主电源模块。
在本实用新型所述的电视机实时时钟系统中，所述监控管理模块包括监控所述储能模块的电量的监控单元，比较所述电量和预设电量值的比较单元以及根据所述比较单元的比较结果发出所述供电信号的切换单元。
在本实用新型所述的电视机实时时钟系统中，所述主电源模块通过所述储能模块给所述计时模块供电。
在本实用新型所述的电视机实时时钟系统中，所述无线电波为电视机、收音机或者手机的无线信号。
在本实用新型所述的电视机实时时钟系统中，所述整流滤波模块包括对所述无线电波进行整流滤波的整流滤波单元和将所述电信号放大的放大单元。
在本实用新型所述的电视机实时时钟系统中，所述储能模块包括存储电信号的能量的电容储能单元和对所述电容储能单元充电的充电单元。
本实用新型还涉及一种使用上述电视机实时时钟系统进行计时的电视机。
实施本实用新型的电视机实时时钟系统及电视机，具有以下有益效果：不需要使用电网的电能，环保的使用无线电波供电，避免了现有的电视实时时钟系统的浪费电能、不环保的缺陷。
主电源模块的设置保证了在无线电波供电不足时不会出现电视时钟的复位。监控管理模块很好的管理了主电源模块和无线电波的供电。可使用多种无线电波提供使用者多种选择。放大单元使得电信号可以驱动充电电路。采用电容储能可以更好的存储电能，并可以根据实际需要进行容量大小的调整。
附图说明
下面将结合附图及实施例对本实用新型作进一步说明，附图中：
图1是本实用新型的电视机实时时钟系统的第一优选实施例的结构示意图；
图2是本实用新型的电视机实时时钟系统的第二优选实施例的结构示意图；
图3是本实用新型的电视机实时时钟系统的第三优选实施例的结构示意图；
图4是本实用新型的电视机实时时钟系统的第四优选实施例的结构示意图；
图5是本实用新型的电视机实时时钟系统的第五优选实施例的结构示意图。
具体实施方式
下面结合图示，对本实用新型的优选实施例作详细介绍。
在图1所示的本实用新型的电视机实时时钟系统的第一优选实施例的结构示意图中，所述电视机实时时钟系统包括计时模块4、无线电波接收模块1、整流滤波模块2以及储能模块3，计时模块4用于电视机的实时计时，无线电波接收模块1用于接收外界的无线电波，整流滤波模块2用于对所述无线电波进行整流滤波，产生电信号，储能模块3用于对所述电信号进行存储，储能模块3与计时模块4之间电连接。本实用新型设计一种使用无线电波供电的电视机实时时钟系统，本实用新型中，当电视机实时时钟系统工作时不使用电网来供电，而是使用无线电波接收模块1接收无线电波来给电视的计时模块4提供必须的供电，来达到节能环保的目的。使用本电视机实时时钟系统时，由无线电波接收模块1接收无线电波，整流滤波模块2将接收到的无线电波转换为电信号，储能模块3存储这些电信号用来给本系统中的计时模块4供电。采用本实用新型的电视机实时时钟系统对电网零功耗，实现节能低碳环保。

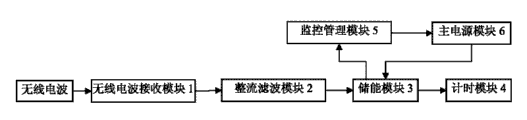

在图2所示的本实用新型的电视机实时时钟系统的第一优选实施例的结构示意图中，所述电视机实时时钟系统还包括监控管理模块5以及主电源模块6，监控管理模块5用于监控储能模块3的电量，主电源模块6用于根据监控管理模块5的供电信号对计时模块4供电。所述主电源模块6通过所述储能模块3给所述计时模块4供电。由于使用无线电波供电有时候可能由于供电不足导致计时模块4的复位，因此通过主电源模块6保证在无线电波供电不足时不会出现电视时钟的复位。一般情况下由无线电波给计时模块4供电，监控管理模块5监控储能模块3的电量情况，如监控管理模块5发现储能模块3电量过低则切换则主电源模块6给计时模块4供电，这样保证了计时模块4的有效性。主电源模块6供电时可选择直接给计时模块4供电也可通过给储能模块3供电进而间接给计时模块4供电，一般采用后者可以更好的节约电能。
在图3所示的本实用新型的电视机实时时钟系统的第三优选实施例的结构示意图中，监控管理模块5包括监控单元51、比较单元52以及切换单元53，监控单元51用于监控储能模块3的电量，比较单元52用于比较储能模块3的电量和预设电量值，切换单元53用于根据比较单元52的比较结果发出所述供电信号。监控单元51通过电量监测计芯片(采取阻抗跟踪法来实时监控储能模块3中超级电容的直流阻抗，从而进一步转换为监测超级电容的电量)与储能模块3连接，以实时监控电视机实时时钟系统工作时储能模块3的电量，如果比较单元52发现电量低于预设电量值，即无线电波强度不足以提供足够能量时，切换单元53就会发出命令，将开关切换到主电源模块6，让主电源模块6对储能模块3进行快速充电，保证系统的正常工作。
作为本实用新型的电视机实时时钟系统的优选实施例，所述无线电波可以是电视机、收音机或者手机的无线信号。无线电波的来源可以是电视信号自身的无线电波(48.5M～956M无线电波信号)，也可以是电视机周围环境中AM、FM信号(包括收音机广播的AM、FM信号等)，甚至是电视机周围的手机无线信号，通过无线电波接收模块1的天线接收这些无线信号实现电视机实时时钟系统的供电。
在图4所示的本实用新型的电视机实时时钟系统的第四优选实施例的结构示意图中，整流滤波模块2包括整流滤波单元21和放大单元22，整流滤波单元21用于所述无线电波进行整流滤波，放大单元22用于将所述电信号放大。由于无线电波不能直接用于计时模块4的供电，因此需要经过整流滤波单元21进行整流滤波成直流的电信号，此后在经过放大单元22将该电信号转换为可以驱动充电电路的电信号供储能模块3使用，放大单元22可以是使用放大电路和变压器来实现。
在图5所示的本实用新型的电视机实时时钟系统的第五优选实施例的结构示意图中，储能模块3包括电容储能单元31和充电单元32，电容储能单元31用于存储电信号的能量，充电单元32用于对电容储能单元31充电。充电单元32接收放大单元22放大后的电信号对电容储能单元31充电储能，然后输出给计时模块4使用。采用电容储能可以更好的存储电能，并可以根据实际需要进行容量大小的调整。
本实用新型还涉及一种电视机，所述电视机采用上述的电视机实时时钟系统进行计时。本电视机的实时计时不需要使用电网的电能，环保的使用无线电波供电，避免了现有的电视机实时计时的浪费电能、不环保的缺陷。
以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
Claims (8)
1.一种电视机实时时钟系统，包括计时模块(4)，其特征在于，还包括：接收无线电波的无线电波接收模块(1)；对所述无线电波进行整流滤波，产生电信号的整流滤波模块(2)以及对所述电信号进行存储的储能模块(3)，所述储能模块(3)与所述计时模块(4)之间电连接。
2.根据权利要求1所述的电视机实时时钟系统，其特征在于，所述电视机实时时钟系统还包括监控所述储能模块(3)的电量的监控管理模块(5)以及根据所述监控管理模块(5)的供电信号对所述计时模块(4)供电的主电源模块(6)。
3.根据权利要求2所述的电视机实时时钟系统，其特征在于，所述监控管理模块(5)包括监控所述储能模块(3)的电量的监控单元(51)，比较所述电量和预设电量值的比较单元(52)以及根据所述比较单元(52)的比较结果发出所述供电信号的切换单元(53)。
4.根据权利要求2所述的电视机实时时钟系统，其特征在于，所述主电源模块(6)通过所述储能模块(3)给所述计时模块(4)供电。
5.根据权利要求1或2所述的电视机实时时钟系统，其特征在于，所述无线电波为电视机、收音机或者手机的无线信号。
6.根据权利要求1或2所述的电视机实时时钟系统，其特征在于，所述整流滤波模块(2)包括对所述无线电波进行整流滤波的整流滤波单元(21)和将所述电信号放大的放大单元(22)。
7.根据权利要求1或2所述的电视机实时时钟系统，其特征在于，所述储能模块(3)包括存储电信号的能量的电容储能单元(31)和对所述电容储能单元(31)充电的充电单元(32)。
8.一种电视机，其特征在于，使用权利要求1-7中任一的电视机实时时钟系统进行计时。
