Abstract
本实用新型公开了一种胶粘型建筑内墙顶棚复合装饰板，包括面层，所述面层的背面依次设置有保温层和隔湿层，所述隔湿、保温层和面层采用胶压复合为一体。复合为一体的板材为正方形、矩形或条形，其四周均设置有企口结构。所述隔湿层采用乙烯泡沫软垫，其厚度为1mm；所述保温层采用矿岩棉板，其厚度为2.5-4mm；所述面层采用涂料或裱糊材料，其厚度不超过0.5mm。本实用新型复合装饰板可以简化建筑内墙和顶棚的装修工艺，一次性安装完成传统工艺的多道工序，实现建筑内墙和顶棚装饰工程的集成化。大大缩短现场施工周期、减低施工难度和对操作人员的技术要求。可按照不同的装修档次形成高、中、低档系列化产品。除装饰效果外，同时具有隔湿、保温和隔声的多重作用。
Description
胶粘型建筑内墙顶棚复合装饰板
技术领域
[0001] 本实用新型涉及一种建筑内装修用的复合装饰板，尤其涉及一种胶粘型建筑内墙 顶棚复合装饰板。 背景技术
[0002] 目前，建筑内装修中的墙面、顶棚工程的通用做法为基层处理、批腻子、粉刷涂料 或安装面层。工序多、现场作业时间长，湿作业等缺点，不符合集成化装修的发展趋势。
发明内容
[0003] 为了克服现有的建筑内装修中的墙面、顶棚工程的通用做法的不足，本实用新型 提供一种胶粘型建筑内墙顶棚复合装饰板，该装饰板通过工厂化生产，将传统施工工艺中 的多道工序合并为现场一次性安装，大大缩短工期、降低施工难度和对施工人员的技术要 求，达到集成化装修的要求。除装饰外，同时具有隔湿、保温和隔声的多重作用。
[0004] 本实用新型解决其技术问题所采用的技术方案是：该胶粘型建筑内墙顶棚复合装 饰板包括面层，所述面层的背面依次设置有的保温层和隔湿层，所述隔湿、保温层和面层采 用胶压复合为一体。
[0005] 本实用新型胶粘型建筑内墙顶棚复合装饰板，其中，复合为一体的板材为正方形、 矩形或条形，板材的四周均设置有企口结构。所述隔湿层采用乙烯泡沫软垫，其厚度为Imm ； 所述保温层采用矿岩棉板，其厚度为2. 5-4mm ；所述面层采用涂料或裱糊材料，其厚度不超 过 0. 5mmο
[0006] 本实用新型的有益效果是，可以有效简化建筑内墙和顶棚的装修工艺，一次性安 装完成传统工艺的多道工序，实现建筑内墙和顶棚装饰工程的集成化。大大缩短现场施工 周期、减低施工难度和对操作人员的技术要求。经济美观快捷，如采用涂料面层，则全部材 料和人工成本约为12元/M2，仅为目前内墙和顶棚批腻子的造价。同时，通过面层材质、颜 色和图案的变化，丰富了装饰效果，可形成高、中、低档系列化产品。
附图说明

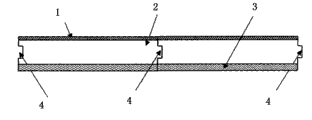

[0007] 图1是本实用新型复合装饰板的构造示意图；
[0008] 图2是本实用新型复合装饰板的安装示意图。
具体实施方式
[0009] 下面结合附图和实施例对本实用新型进一步说明。
[0010] 说明书附图中附图标记说明：1为面层，2为保温层，3为隔湿层，4为企口，5为复 合装饰板，6为内墙或顶棚面。
[0011] 如图1所示，本实用新型胶粘型建筑内墙顶棚复合装饰板，隔湿层3、保温层2和面 层1通过胶压复合为一体，板材四边采用企口设计。[0012] 以工厂化的生产方式，将隔湿层3、保温层2和面层1通过胶压复合为一体，其中：隔湿层采用聚乙烯泡沫软垫（厚度约为Imm)；保温层采用矿（岩）棉板（厚度约 为2.5-4mm)；面层根据需要分别采用涂料、裱糊材料等各种薄型装饰板材（厚度不超过 0. 5mm) ο
[0013] 成品复合板可以生产成正方形、矩形和条形等不同规格，通过不同的面层设计和 不同规格板材的现场安装组合可以产生各种颜色、图案、线条和材质效果。板材四边采用企 口设计，可以有效地满足安装的平整度和一体性。现场安装时采用环保型强力胶，可直接将 装饰板粘贴在内墙或顶棚面上，数秒之内即可达到粘接强度，基层要求为水泥砂浆抹灰面。
[0014] 在图2所示实施例中，复合装饰板5通过胶粘的方式一次性安装到内墙或顶棚面 6上。
[0015] 本实用新型复合装饰板能够一次性完成传统建筑内墙面及顶棚装饰工程中批腻 子、粉刷或安装面层等多道工序，达到内墙和顶棚的集成化装修。
Claims (3)
- 一种胶粘型建筑内墙顶棚复合装饰板，包括面层(1)，其特征是：所述面层的背面依次设置有的保温层(2)和隔湿层(3)，所述隔湿层(3)、保温层(2)和面层(1)采用胶压复合为一体。
- 2.根据权利要求1所述的胶粘型建筑内墙顶棚复合装饰板，其特征是：复合为一体的 板材为正方形、矩形或条形，板材的四周均设置有企口（4)结构。
- 3.根据权利要求1所述的胶粘型建筑内墙顶棚复合装饰板，其特征是：所述隔湿层（3) 采用乙烯泡沫软垫，其厚度为Imm ；所述保温层（2)采用矿岩棉板，其厚度为2. 5_4mm ；所述 面层（1)采用涂料或裱糊材料，其厚度不超过0. 5mm。
