本发明公开了一种户外用大屏幕液晶显示屏,涉及液晶显示屏领域,包括框架,所述框架的内部安装有屏幕主体,且框架的顶端安装有太阳能板,所述框架的外侧位于屏幕主体的一侧设置有挡板,且挡板的一侧设置有电机仓,所述电机仓的内部安装有电机。本发明通过设置的挡板、电机仓、齿轮、移动板、齿牙、雨雪传感器、控制器、滑块、电动推杆,实现了电动推杆可以通过滑块和滑槽带动挡板在屏幕主体的一侧上下滑动,从而可以在下雨或下雪的时候,将屏幕主体进行遮挡,而移动板可以移动将屏幕主体的顶端进行遮挡,从而保证遮挡效果更好,降低雨雪进入屏幕主体的内部概率,也可以减少雨雪在屏幕主体上留下的痕迹,使得屏幕主体更加清晰。
Description
技术领域
本发明涉及液晶显示屏领域,具体为一种户外用大屏幕液晶显示屏。
背景技术
户外显示屏是采用超级灰度控制技术,模块化结构设计和超大规模集成电路设计技术,极大地提高了显示屏系统的稳定性,可靠性及播放效果。
现有的户外用大屏幕液晶显示屏防雨水能力差,雨雪天气屏幕也直接暴露在外,没有防护结构为其进行遮挡,导致屏幕内部容易进水,屏幕上容易留下雨水痕迹,且现有的户外用大屏幕内部散热效果不佳,单纯利用风冷无法快速的将屏幕温度进行散热。
发明内容
本发明的目的在于:为了解决现有的户外用大屏幕液晶显示屏防雨水能力差,雨雪天气屏幕也直接暴露在外,没有防护结构为其进行遮挡,导致屏幕内部容易进水,屏幕上容易留下雨水痕迹,且现有的户外用大屏幕内部散热效果不佳,单纯利用风冷无法快速的将屏幕温度进行散热的问题,提供一种户外用大屏幕液晶显示屏。
为实现上述目的,本发明提供如下技术方案:一种户外用大屏幕液晶显示屏,包括框架,所述框架的内部安装有屏幕主体,且框架的顶端安装有太阳能板,所述框架的外侧位于屏幕主体的一侧设置有挡板,且挡板的一侧设置有电机仓,所述电机仓的内部安装有电机,且电机的输出端连接有齿轮,所述挡板的一侧位于电机仓的上方设置有移动板,且移动板的底端连接有齿牙,所述挡板的一端设置有安装仓,且安装仓的内部安装有雨雪传感器,所述安装仓的内部位于雨雪传感器的一侧安装有控制器,所述框架远离屏幕主体的一侧设置有水箱,且水箱的内部设置有冷却液,所述框架的内部位于屏幕主体和水箱之间安装有水泵,且屏幕主体的一侧连接有盘管,所述水箱的一侧安装有风机,且水箱的一侧位于框架内部的顶端安装有温度传感器,且框架内部的顶端位于温度传感器的一侧安装有单片机,所述框架内部的两侧皆安装有电动推杆,且电动推杆的输出端连接有滑块。
优选地,所述框架的内侧连接有金属架,且金属架的外侧连接有PVC框,所述框架内部的顶端安装有蓄电池,且蓄电池与太阳能板电性连接。
优选地,所述齿牙和齿轮相啮合,且齿轮贯穿电机仓并延伸至其顶端,所述移动板的内部设置有凹槽,且移动板与凹槽滑动连接,所述电机仓的内部安装有移动电源,且移动电源与电机电性连接。
优选地,所述雨雪传感器和控制器电性连接,且控制器和电动推杆电性连接,所述控制器和电机电性连接,所述太阳能板和控制器电性连接。
优选地,所述盘管由紫铜材质构成,且盘管的底端连接有输入管,所述输入管与水泵活动连接,所述盘管的顶端连接有输出管,且输出管与水箱活动连接,所述水泵与水箱连接有连接管,且水泵和单片机电性连接。
优选地,所述框架的两侧皆设置有滑槽,且滑槽与滑块滑动连接,所述滑块与挡板固定连接,且挡板通过滑槽和滑块与屏幕主体滑动连接。
优选地,所述框架的底端连接有立柱,且立柱的数量为两组,两组所述立柱皆与框架固定连接,且两组所述立柱的底端皆连接有底座。
优选地,所述水箱的外侧连接有灌注口,且灌注口的内部连接有密封塞。
与现有技术相比,本发明的有益效果是:
1、本发明通过设置的挡板、电机仓、齿轮、移动板、齿牙、雨雪传感器、控制器、滑块、电动推杆,实现了电动推杆可以通过滑块和滑槽带动挡板在屏幕主体的一侧上下滑动,从而可以在下雨或下雪的时候,将屏幕主体进行遮挡,而移动板可以移动将屏幕主体的顶端进行遮挡,从而保证遮挡效果更好,降低雨雪进入屏幕主体的内部概率,也可以减少雨雪在屏幕主体上留下的痕迹,使得屏幕主体更加清晰;
2、本发明通过设置的水箱、冷却液、水泵、盘管、风机、温度传感器和单片机,实现了当屏幕主体需要进行散热的时候,可以退启动水泵,使得水泵将冷却液抽入运输至盘管的内部位于屏幕主体进行散热,水冷散热配合风机的风冷散热使得屏幕主体散热效果更好,从而可以达到延长屏幕主体使用寿命的效果。
附图说明
图1为本发明的结构示意图;
图2为本发明的剖视图;
图3为本发明的挡板结构示意图;
图4为本发明的框架剖视图;

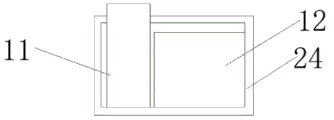

图5为本发明的安装仓剖视图。
图中:1、框架;2、屏幕主体;3、太阳能板;4、滑槽;5、挡板;6、电机仓;7、电机;8、齿轮;9、移动板;10、齿牙;11、雨雪传感器;12、控制器;13、水箱;14、冷却液;15、水泵;16、盘管;17、风机;18、温度传感器;19、单片机;20、滑块;21、电动推杆;22、立柱;23、底座;24、安装仓。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
请参阅图1-5,一种户外用大屏幕液晶显示屏,包括框架1,框架1的内部安装有屏幕主体2,且框架1的顶端安装有太阳能板3,框架1的外侧位于屏幕主体2的一侧设置有挡板5,且挡板5的一侧设置有电机仓6,电机仓6的内部安装有电机7,且电机7的输出端连接有齿轮8,挡板5的一侧位于电机仓6的上方设置有移动板9,且移动板9的底端连接有齿牙10,挡板5的一端设置有安装仓24,且安装仓24的内部安装有雨雪传感器11,安装仓24的内部位于雨雪传感器11的一侧安装有控制器12,框架1远离屏幕主体2的一侧设置有水箱13,且水箱13的内部设置有冷却液14,框架1的内部位于屏幕主体2和水箱13之间安装有水泵15,且屏幕主体2的一侧连接有盘管16,水箱13的一侧安装有风机17,且水箱13的一侧位于框架1内部的顶端安装有温度传感器18,且框架1内部的顶端位于温度传感器18的一侧安装有单片机19,框架1内部的两侧皆安装有电动推杆21,且电动推杆21的输出端连接有滑块20。
本发明通过设置的挡板5、电机仓6、齿轮8、移动板9、齿牙10、雨雪传感器11、控制器12、滑块20、电动推杆21,实现了电动推杆21可以通过滑块20和滑槽4带动挡板5在屏幕主体2的一侧上下滑动,从而可以在下雨或下雪的时候,将屏幕主体2进行遮挡,而移动板9可以移动将屏幕主体2的顶端进行遮挡,从而保证遮挡效果更好,降低雨雪进入屏幕主体2的内部概率,也可以减少雨雪在屏幕主体上留下的痕迹,使得屏幕主体2更加清晰。
请着重参阅图1,框架1的内侧连接有金属架,且金属架的外侧连接有PVC框,框架1内部的顶端安装有蓄电池,且蓄电池与太阳能板3电性连接,蓄电池为装置提供电能,使得装置可以正常运行。
请着重参阅图2,齿牙10和齿轮8相啮合,且齿轮8贯穿电机仓6并延伸至其顶端,移动板9的内部设置有凹槽,且移动板9与凹槽滑动连接,电机仓6的内部安装有移动电源,且移动电源与电机7电性连接,移动板9移动可以将屏幕主体2的顶端进行遮挡,从而使得遮挡效果更佳,降低雨水与屏幕主体2接触的机会。
请着重参阅图5,雨雪传感器11和控制器12电性连接,且控制器12和电动推杆21电性连接,控制器12和电机7电性连接,太阳能板3和控制器12电性连接,雨雪传感器11采用表面栅形电极感应外界雨雪情况,内部采用进口智能微处理器,反应灵敏、测量精度高。内置自动加热装置可排除雨雪附着的干扰,保障系统的正常运行。
请着重参阅图2,盘管16由紫铜材质构成,且盘管16的底端连接有输入管,输入管与水泵15活动连接,盘管16的顶端连接有输出管,且输出管与水箱13活动连接,水泵15与水箱13连接有连接管,且水泵15和单片机19电性连接,不断的将盘管16内部的冷却液14换出,从而使得水箱13和盘管16内部的水温达到平衡。
请着重参阅图4,框架1的两侧皆设置有滑槽4,且滑槽4与滑块20滑动连接,滑块20与挡板5固定连接,且挡板5通过滑槽4和滑块20与屏幕主体2滑动连接,风机17可以通过两侧的滑槽4进行散热。
请着重参阅图1,框架1的底端连接有立柱22,且立柱22的数量为两组,两组立柱22皆与框架1固定连接,且两组立柱22的底端皆连接有底座23,立柱22由水泥钢筋材质构成。
请着重参阅图2,水箱13的外侧连接有灌注口,且灌注口的内部连接有密封塞,装置在使用一段时间后,内部的冷却液14就会有损耗,维护人员可以通过灌注口将新的冷却液灌注在其内部,冷却液为水。
工作原理:使用时,太阳能板3会在白天将太阳能转化为电能储存在蓄电池为,为装置提供电能,使得装置可以正常运行,装置安装在户外,平时屏幕主体2可以供人观看,如果发生下雨或是下雪,那么雨雪传感器11就会感应到,然后向控制器12传达一个信号,控制器12接收信号后再向电动推杆21发出信号,控制电动推杆21,启动往回收缩,电动推杆21回收的过程中会带动滑块和挡板5进行上升移动,而挡板5上升就可以将屏幕主体2进行遮挡,避免雨水直接与屏幕主体接触,当挡板5上升至完全将屏幕主体2遮挡的程度,电机7启动,电机7带动齿轮8进行转动,齿轮8转动的过程中会带动与其相啮合的移动板9进行左右滑动,移动板9移动贯穿挡板5然后将框架1和屏幕主体2的顶端进行遮挡,使得遮挡效果更好,如果在屏幕主体2运行的时候产生大量热量,热量达到一定限定值,那么温度传感器18就会感应到,然后温度传感器18就会向单片机19发出信号,单片机19会控制水泵15启动,水泵15启动会将水箱13内部的冷却液14运输至盘管16的内部,风机17也会启动,水冷散热配合风冷散热会使得屏幕主体2的散热效果更好,水泵15将冷却液14运输至盘管16内部的时候,盘管16也会向水箱13输送多余的水,不断换热,使得水箱13内部的冷却液14与盘管16内部的水温达到平衡。
