CN110972437B

CN110972437B - 一种智能通信设备机柜

Info

Publication number: CN110972437B
Application number: CN201911202086.5A
Authority: CN
Inventors: 高海勇
Original assignee: Drj Work Products Co ltd
Current assignee: Deruijia (Shenzhen) Intelligent Technology Development Co.,Ltd.
Priority date: 2019-11-29
Filing date: 2019-11-29
Publication date: 2020-08-04
Anticipated expiration: 2039-11-29
Also published as: CN110972437A

Abstract

本发明公开了一种智能通信设备机柜，包括机柜主体、活动门和装置底座，机柜主体的底部固定连接有装置底座，机柜主体的一侧活动连接有活动门，装置底座的底部固定连接有万向轮，万向轮的一侧固定连接有连接杆，连接杆的底部固定连接有活动槽，活动槽的一侧嵌入连接有限位销，限位销的另一侧固定连接有弹性制动杆，弹性制动杆提高了装置主体的稳定性，记录层提高了装置主体的便捷性，缓冲垫延长了装置主体的使用寿命，便捷活动板提高了装置主体的便捷性，可移动机构提高了装置主体的灵活性，设备固定机构对光通信设备起到了保护作用，理线机构对电线起到了保护作用，适用于光通信设备机柜的使用，在未来具有广泛的发展前景。

Description

一种智能通信设备机柜

技术领域

本发明属于光通信设备技术领域，具体为一种智能通信设备机柜。

背景技术

光通信设备，利用光波传输信息的通信设备。由信号发送、信号传输和信号接收三部分组成。根据传输介质不同，分为大气激光通信装置、光纤激光通信装置、空间激光通信装置和波导型激光通信装置。激光通信具有信息容量大，抗干扰，保密性强，设备轻便等优点。

现有的光通信设备机柜的灵活性不佳，相关工作人员无法根据实际工作需要来移动机柜的位置，给相关工作人员带来了不便,在装置主体移动过程中，由于路面的原因，机柜难免会晃动，此时机柜内的光通信设备可能会与装置内壁发生碰撞，可能会造成设备的损坏,由于光信号设备大多具有较多的网线与电源线，导致现有的光通信设备机柜内部的电线错综复杂，相关工作人员对设备进行维护比较困难，同时容易损坏电线。

发明内容

本发明的目的在于：为了解决（灵活性不佳、移动过程中可能会造成设备的损坏、相关工作人员对设备进行维护比较困难）的问题，提供一种智能通信设备机柜。

本发明采用的技术方案如下：一种智能通信设备机柜，包括机柜主体、活动门和装置底座，所述机柜主体的底部固定连接有装置底座，所述装置底座的顶部与机柜主体的底部相连，所述机柜主体的一侧活动连接有活动门，所述活动门的外壁与机柜主体的内壁相连，所述活动门的正面固定连接有可视窗，所述可视窗的外壁与活动门的内壁相连；

所述装置底座的底部固定连接有万向轮，所述万向轮的顶部与装置底座的底部相连，所述万向轮的一侧固定连接有连接杆，所述连接杆的顶部与装置底座的底部相连，所述连接杆的底部固定连接有活动槽，所述活动槽的顶部与连接杆的底部相连，所述活动槽的一侧嵌入连接有限位销，所述限位销的外壁与活动槽的内壁相连，所述限位销的另一侧固定连接有弹性制动杆，所述弹性制动杆的顶部与装置底座的底部相连，所述装置底座的一侧固定连接有可调节吸盘，所述可调节吸盘的外壁与装置底座的一侧外壁相连；

所述机柜主体的内部固定连接有设备固定架，所述设备固定架的外壁与机柜主体的内壁相连，所述设备固定架的一侧固定连接有伸缩杆，所述伸缩杆的一端与设备固定架的外壁相连，所述伸缩杆的内部嵌入连接有定位栓，所述定位栓的外壁与伸缩杆的内壁相连，所述伸缩杆的一侧活动连接有固定块，所述固定块的外壁与伸缩杆的一端相连，所述固定块的表面固定连接有定位槽，所述定位槽的外壁与固定块的外壁相连，所述固定块的一侧固定连接有第二固定架，所述第二固定架的底部与设备固定架的顶部相连；

所述设备固定架的后面固定连接有网线收纳架，所述网线收纳架的底部与机柜主体的内壁相连，所述网线收纳架的一侧固定连接有理线块，所述理线块的外壁与网线收纳架的外壁相连，所述网线收纳架的底部固定连接有第二活动槽，所述第二活动槽的底部与机柜主体的内部底部相连，所述网线收纳架的另一侧固定连接有电源线收纳架，所述电源线收纳架的底部与机柜主体的内部底部相连，所述机柜主体的顶部贯穿连接有进线孔，所述进线孔的外壁与机柜主体的内壁相连。

优选的，所述理线块的内壁固定连接有保护软垫，所述保护软垫的外壁与理线块的内壁相连。

优选的，所述活动门的表面固定连接有缓冲垫，所述缓冲垫的外壁与活动门的外壁相连。

优选的，所述设备固定架的底部固定连接有散热室，所述散热室的底部与机柜主体的内部底部相连。

优选的，所述装置底座的内部固定连接有缓震弹簧，所述缓震弹簧的两端与装置底座的内壁相连。

优选的，所述固定块的一端固定连接有限位块，所述限位块的外壁与固定块的一端相连。

优选的，所述网线收纳架的表面固定连接有记录层，所述记录层的外壁与网线收纳架的表面相连。

优选的，所述装置底座底部的万向轮，万向轮一侧的连接杆，连接杆底部的活动槽，活动槽一侧的限位销，限位销另一侧的弹性制动杆，装置底座一侧的可调节吸盘共同组成可移动机构。

优选的，所述机柜主体内部的设备固定架，设备固定架一侧的伸缩杆，伸缩杆内部的定位栓，伸缩杆一侧的固定块，固定块表面的定位槽，固定块一侧的第二固定架共同组成设备固定机构。

优选的，所述设备固定架后面的网线收纳架，网线收纳架一侧的理线块，网线收纳架底部的第二活动槽，网线收纳架另一侧的电源线收纳架，机柜主体顶部的进线孔共同组成理线机构。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1、本发明中，装置底座底部的万向轮，万向轮一侧的连接杆，连接杆底部的活动槽，活动槽一侧的限位销，限位销另一侧的弹性制动杆，装置底座一侧的可调节吸盘共同组成可移动机构，现有的光通信设备机柜的灵活性不佳，相关工作人员无法根据实际工作需要来移动机柜的位置，给相关工作人员带来了不便，通过设置可移动机构，装置底座的底部设有万向轮，方便了工作人员移动机柜主体，提高了装置主体的灵活性，同时在工作人员不需要移动装置时，工作人员可松动限位销，调节弹性制动杆在活动槽中旋转，使弹性制动杆紧贴于万向轮的表面，对万向轮起到一个制动的作用，在提高了机柜主体的灵活性的同时，还保证了机柜的稳定性，工作人员还可调节可调节吸盘，使可调节吸盘牢牢的吸附在地面，防止机柜受到外力而翻倒，进一步的提高了装置主体的稳定性；

2、本发明中，机柜主体内部的设备固定架，设备固定架一侧的伸缩杆，伸缩杆内部的定位栓，伸缩杆一侧的固定块，固定块表面的定位槽，固定块一侧的第二固定架共同组成设备固定机构，在装置主体移动过程中，由于路面的原因，机柜难免会晃动，此时机柜内的光通信设备可能会与装置内壁发生碰撞，可能会造成设备的损坏，通过设置设备固定机构，工作人员在移动机柜主体前，可根据光通信设备的大小，松动定位栓调节伸缩杆的长短，使固定块紧贴于光通信设备的外壁，对设备进行固定，避免了光通信设备在机柜移动的过程中与装置内壁发生碰撞，对光通信设备起到了保护作用；

3、本发明中，设备固定架后面的网线收纳架，网线收纳架一侧的理线块，网线收纳架底部的第二活动槽，网线收纳架另一侧的电源线收纳架，机柜主体顶部的进线孔共同组成理线机构，由于光信号设备大多具有较多的网线与电源线，导致现有的光通信设备机柜内部的电线错综复杂，相关工作人员对设备进行维护比较困难，同时容易损坏电线，通过设置理线机构，相关工作人员在给光信号设备接线时，可将电线依次通过电线收纳架表面的理线块再接入光信号设备中，避免了不同的电线缠绕在一起，方便了工作人员对设备进行维护，同时理线机构设有网线收纳架和电源线收纳架两个电线收纳架，两个电线收纳架可将网线和电源线分开收纳，方便了相关工作人员的工作；

4、本发明中，装置底座的内部固定连接有缓震弹簧，缓震弹簧的两端与装置底座的内壁相连，由于光通信设备机柜内部的设备大多比较脆弱，导致在装置移动过程中光通信设备极其容易损坏，通过设置缓震弹簧，缓震弹簧具有一定的弹性，可起到良好的缓震作用，避免了装置在移动过程中，装置剧烈震动，对光通信设备起到了保护作用；

5、本发明中，固定块的一端固定连接有限位块，限位块的外壁与固定块的一端相连，相关工作人员在调节伸缩杆时，可能会因为操作失误，将整个固定块从伸缩杆中拆下，给工作人员带来了不便，通过设置限位块，限位块在固定块的一端，可起到一个限位作用，防止工作人员在调节伸缩杆的长度时，将固定块拆下。

附图说明

图1为本发明的整体结构示意图；

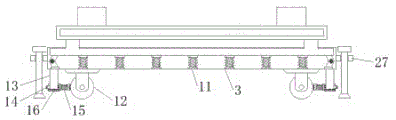

图2为本发明的装置底座的剖面结构示意图；

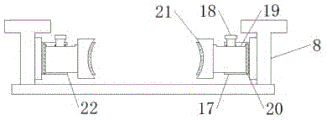

图3为本发明的设备固定架的剖面结构示意图；

图4为本发明的网线收纳架的剖面结构示意图；

图5为本发明的A处放大结构示意图。

图中标记：1、机柜主体，2、活动门，3、装置底座，4、缓冲垫，5、可视窗，6、进线孔，7、散热室，8、设备固定架，9、网线收纳架，10、电源线收纳架，11、缓震弹簧，12、万向轮，13、连接杆，14、限位销，15、弹性制动杆，16、活动槽，17、伸缩杆，18、定位栓，19、定位槽，20、限位块，21、固定块，22、第二固定架，23、记录层，24、第二活动槽，25、理线块，26、保护软垫，27、可调节吸盘。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性；此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参阅图1-5，本发明提供一种技术方案：一种智能通信设备机柜，包括机柜主体1、活动门2和装置底座3，机柜主体1的底部固定连接有装置底座3，装置底座3的顶部与机柜主体1的底部相连，机柜主体1的一侧活动连接有活动门2，活动门2的外壁与机柜主体1的内壁相连，活动门2的正面固定连接有可视窗5，可视窗5的外壁与活动门2的内壁相连；

装置底座3的底部固定连接有万向轮12，万向轮12的顶部与装置底座3的底部相连，万向轮12的一侧固定连接有连接杆13，连接杆13的顶部与装置底座3的底部相连，连接杆13的底部固定连接有活动槽16，活动槽16的顶部与连接杆13的底部相连，活动槽16的一侧嵌入连接有限位销14，限位销14的外壁与活动槽16的内壁相连，限位销14的另一侧固定连接有弹性制动杆15，弹性制动杆15的顶部与装置底座3的底部相连，装置底座3的一侧固定连接有可调节吸盘27，可调节吸盘27的外壁与装置底座3的一侧外壁相连；

机柜主体1的内部固定连接有设备固定架8，设备固定架8的外壁与机柜主体1的内壁相连，设备固定架8的一侧固定连接有伸缩杆17，伸缩杆17的一端与设备固定架8的外壁相连，伸缩杆17的内部嵌入连接有定位栓18，定位栓18的外壁与伸缩杆17的内壁相连，伸缩杆17的一侧活动连接有固定块21，固定块21的外壁与伸缩杆17的一端相连，固定块21的表面固定连接有定位槽19，定位槽19的外壁与固定块21的外壁相连，固定块21的一侧固定连接有第二固定架22，第二固定架22的底部与设备固定架8的顶部相连；

设备固定架8的后面固定连接有网线收纳架9，网线收纳架9的底部与机柜主体1的内壁相连，网线收纳架9的一侧固定连接有理线块25，理线块25的外壁与网线收纳架9的外壁相连，网线收纳架9的底部固定连接有第二活动槽24，第二活动槽24的底部与机柜主体1的内部底部相连，网线收纳架9的另一侧固定连接有电源线收纳架10，电源线收纳架10的底部与机柜主体1的内部底部相连，机柜主体1的顶部贯穿连接有进线孔6，进线孔6的外壁与机柜主体1的内壁相连。

优选的，理线块25的内壁固定连接有保护软垫26，保护软垫26的外壁与理线块25的内壁相连，当工作人员将电线缠绕在理线块25上时，可能会由于缠绕的过紧，导致电线的外皮被磨破，通过设置保护软垫26，保护软垫26质地柔软，避免了电线直接与理线块25接触，对电线起到了保护作用，避免了电线外皮被磨损，保护软垫26对电线起到了保护作用。

优选的，活动门2的表面固定连接有缓冲垫4，缓冲垫4的外壁与活动门2的外壁相连，工作人员在将光通信设备机柜门关闭时，可能会由于用力过猛，导致活动门2与机柜主体1外壁直接发生碰撞，可能会导致装置出现磨损，通过设置缓冲垫4，缓冲垫4可避免活动门2与机柜主体1外壁直接接触，避免了装置出现磨损，延长了装置主体的使用寿命。

优选的，设备固定架8的底部固定连接有散热室7，散热室7的底部与机柜主体1的内部底部相连，现有的大多数光通信设备在工作过程中都会发热，当光通信设备长时间处于高温状态时，可能会缩短设备的使用寿命，通过设置散热室7，散热室7内部设有散热扇，在光通信设备工作过程中。散热扇可带动装置内部的空气流动，对光通信设备起到一个良好的散热作用，体现了散热室7良好的散热性。

优选的，装置底座3的内部固定连接有缓震弹簧11，缓震弹簧11的两端与装置底座3的内壁相连，由于光通信设备机柜内部的设备大多比较脆弱，导致在装置移动过程中光通信设备极其容易损坏，通过设置缓震弹簧11，缓震弹簧11具有一定的弹性，可起到良好的缓震作用，避免了装置在移动过程中，装置剧烈震动，对光通信设备起到了保护作用。

优选的，固定块21的一端固定连接有限位块20，限位块20的外壁与固定块21的一端相连，相关工作人员在调节伸缩杆17时，可能会因为操作失误，将整个固定块21从伸缩杆17中拆下，给工作人员带来了不便，通过设置限位块20，限位块20在固定块21的一端，可起到一个限位作用，防止工作人员在调节伸缩杆17的长度时，将固定块21拆下。

优选的，网线收纳架9的表面固定连接有记录层23，记录层23的外壁与网线收纳架9的表面相连，通过设置记录层23，相关工作人员可在记录层23上写下相应位置的网线的型号和用途，方便了工作人员对网线进行维护，提高了装置主体的便捷性。

优选的，装置底座3底部的万向轮12，万向轮12一侧的连接杆13，连接杆13底部的活动槽16，活动槽16一侧的限位销14，限位销14另一侧的弹性制动杆15，装置底座3一侧的可调节吸盘27共同组成可移动机构，现有的光通信设备机柜的灵活性不佳，相关工作人员无法根据实际工作需要来移动机柜的位置，给相关工作人员带来了不便，通过设置可移动机构，装置底座3的底部设有万向轮12，方便了工作人员移动机柜主体，提高了装置主体的灵活性，同时在工作人员不需要移动装置时，工作人员可松动限位销14，调节弹性制动杆15在活动槽16中旋转，使弹性制动杆15紧贴于万向轮12的表面，对万向轮12起到一个制动的作用，在提高了机柜主体的灵活性的同时，还保证了机柜的稳定性，工作人员还可调节可调节吸盘27，使可调节吸盘27牢牢的吸附在地面，防止机柜受到外力而翻倒，进一步的提高了装置主体的稳定性。

优选的，机柜主体1内部的设备固定架8，设备固定架8一侧的伸缩杆17，伸缩杆17内部的定位栓18，伸缩杆17一侧的固定块21，固定块21表面的定位槽19，固定块21一侧的第二固定架22共同组成设备固定机构，在装置主体移动过程中，由于路面的原因，机柜难免会晃动，此时机柜内的光通信设备可能会与装置内壁发生碰撞，可能会造成设备的损坏，通过设置设备固定机构，工作人员在移动机柜主体前，可根据光通信设备的大小，松动定位栓18调节伸缩杆17的长短，使固定块21紧贴于光通信设备的外壁，对设备进行固定，避免了光通信设备在机柜移动的过程中与装置内壁发生碰撞，对光通信设备起到了保护作用。

优选的，设备固定架8后面的网线收纳架9，网线收纳架9一侧的理线块25，网线收纳架9底部的第二活动槽24，网线收纳架9另一侧的电源线收纳架10，机柜主体1顶部的进线孔6共同组成理线机构，由于光信号设备大多具有较多的网线与电源线，导致现有的光通信设备机柜内部的电线错综复杂，相关工作人员对设备进行维护比较困难，同时容易损坏电线，通过设置理线机构，相关工作人员在给光信号设备接线时，可将电线依次通过电线收纳架表面的理线块25再接入光信号设备中，避免了不同的电线缠绕在一起，方便了工作人员对设备进行维护，同时理线机构设有网线收纳架9和电源线收纳架10两个电线收纳架，两个电线收纳架可将网线和电源线分开收纳，方便了相关工作人员的工作。

工作原理：首先，通过设置可移动机构，装置底座3的底部设有万向轮12，方便了工作人员移动机柜主体，提高了装置主体的灵活性，同时在工作人员不需要移动装置时，工作人员可松动限位销14，调节弹性制动杆15在活动槽16中旋转，使弹性制动杆15紧贴于万向轮12的表面，对万向轮12起到一个制动的作用，在提高了机柜主体的灵活性的同时，还保证了机柜的稳定性，工作人员还可调节可调节吸盘27，使可调节吸盘27牢牢的吸附在地面，防止机柜受到外力而翻倒，进一步的提高了装置主体的稳定性；

然后，通过设置设备固定机构，工作人员在移动机柜主体前，可根据光通信设备的大小，松动定位栓18调节伸缩杆17的长短，使固定块21紧贴于光通信设备的外壁，对设备进行固定，避免了光通信设备在机柜移动的过程中与装置内壁发生碰撞，对光通信设备起到了保护作用；

接着，通过设置理线机构，相关工作人员在给光信号设备接线时，可将电线依次通过电线收纳架表面的理线块25再接入光信号设备中，避免了不同的电线缠绕在一起，方便了工作人员对设备进行维护，同时理线机构设有网线收纳架9和电源线收纳架10两个电线收纳架，两个电线收纳架可将网线和电源线分开收纳，方便了相关工作人员的工作；

紧接着，通过设置记录层23，相关工作人员可在记录层23上写下相应位置的网线的型号和用途，方便了工作人员对网线进行维护，提高了装置主体的便捷性；

最后，通过设置缓震弹簧11，缓震弹簧11具有一定的弹性，可起到良好的缓震作用，避免了装置在移动过程中，装置剧烈震动，对光通信设备起到了保护作用，这就是该种智能通信设备机柜的工作原理。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。

Claims

1.一种智能通信设备机柜的应用，其特征在于：所述智能通信设备机柜，包括机柜主体（1）、活动门（2）和装置底座（3），所述机柜主体（1）的底部固定连接有装置底座（3），所述装置底座（3）的顶部与机柜主体（1）的底部相连，所述机柜主体（1）的一侧活动连接有活动门（2），所述活动门（2）的外壁与机柜主体（1）的内壁相连，所述活动门（2）的正面固定连接有可视窗（5），所述可视窗（5）的外壁与活动门（2）的内壁相连；所述装置底座（3）的底部固定连接有万向轮（12），所述万向轮（12）的顶部与装置底座（3）的底部相连，所述万向轮（12）的一侧固定连接有连接杆（13），所述连接杆（13）的顶部与装置底座（3）的底部相连，所述连接杆（13）的底部固定连接有活动槽（16），所述活动槽（16）的顶部与连接杆（13）的底部相连，所述活动槽（16）的一侧嵌入连接有限位销（14），所述限位销（14）的外壁与活动槽（16）的内壁相连，所述限位销（14）的另一侧固定连接有弹性制动杆（15），所述弹性制动杆（15）的顶部与装置底座（3）的底部相连，所述装置底座（3）的一侧固定连接有可调节吸盘（27），所述可调节吸盘（27）的外壁与装置底座（3）的一侧外壁相连；

所述机柜主体（1）的内部固定连接有设备固定架（8），所述设备固定架（8）的外壁与机柜主体（1）的内壁相连，所述设备固定架（8）的一侧固定连接有伸缩杆（17），所述伸缩杆（17）的一端与设备固定架（8）的外壁相连，所述伸缩杆（17）的内部嵌入连接有定位栓（18），所述定位栓（18）的外壁与伸缩杆（17）的内壁相连，所述伸缩杆（17）的一侧活动连接有固定块（21），所述固定块（21）的外壁与伸缩杆（17）的一端相连，所述固定块（21）的表面固定连接有定位槽（19），所述定位槽（19）的外壁与固定块（21）的外壁相连，所述固定块（21）的一侧固定连接有第二固定架（22），所述第二固定架（22）的底部与设备固定架（8）的顶部相连；

所述设备固定架（8）的后面固定连接有网线收纳架（9），所述网线收纳架（9）的底部与机柜主体（1）的内壁相连，所述网线收纳架（9）的一侧固定连接有理线块（25），所述理线块（25）的外壁与网线收纳架（9）的外壁相连，所述网线收纳架（9）的底部固定连接有第二活动槽（24），所述第二活动槽（24）的底部与机柜主体（1）的内部底部相连，所述网线收纳架（9）的另一侧固定连接有电源线收纳架（10），所述电源线收纳架（10）的底部与机柜主体（1）的内部底部相连，所述机柜主体（1）的顶部贯穿连接有进线孔（6），所述进线孔（6）的外壁与机柜主体（1）的内壁相连;

松动限位销（14），调节弹性制动杆（15）在活动槽（16）中旋转，使弹性制动杆（15）紧贴于万向轮（12）的表面;调节可调节吸盘（27），使可调节吸盘（27）牢牢的吸附在地面松动定位栓（18）调节伸缩杆（17）的长短，使固定块（21）紧贴于光通信设备的外壁，将电线依次通过电线收纳架表面的理线块（25）再接入光信号设备中，同时理线机构设有网线收纳架（9）和电源线收纳架（10）两个电线收纳架，两个电线收纳架可将网线和电源线分开收纳；在记录层（23）上写下相应位置的网线的型号和用途;通过设置缓震弹簧（11），缓震弹簧（11）具有一定的弹性，可起到良好的缓震作用，避免了装置在移动过程中，装置剧烈震动，对光通信设备起到了保护作用。
