CN102657504A

CN102657504A - 家用喷雾平板拖把

Info

Publication number: CN102657504A
Application number: CN2012101385089A
Authority: CN
Inventors: 苗源清
Original assignee: Individual
Current assignee: Individual
Priority date: 2012-04-23
Filing date: 2012-04-23
Publication date: 2012-09-12

Abstract

本发明涉及一种家用卫生清洁器具，具体是一种压缩空气为动力进行喷雾的家用喷雾平板拖把。本拖把应用了微量喷水技术和连续喷雾技术，在传统的平板拖把上增加了气筒、气压水瓶、水阀、导管、喷头等器件。为打气方便，气筒嵌装在拖杆上端，为喷水均匀，喷嘴安装在拖板上，特点是喷水量小和连续喷雾。本拖把拖地时，打开水阀水就会喷湿拖板前方地面，从而拖布干湿都能直接进入拖地操作，特别的地方是拖把无论拖到哪里拖板前方都会预先喷有较为均匀的薄水，借水擦地干净省力，顺水擦地不乱摔碎屑和头发等脏物，拖后地面残留水份少，地面干燥时间短。

Description

家用喷雾平板拖把

技术领域

本发明涉及一种家用卫生清洁器具，具体是一种压缩空气为动力进行喷雾的家用喷雾平板拖把。

背景技术

拖把是居家生活的重要卫生器具，拖地是每个家庭几乎天天要做的事情，拖把的轻巧灵活、方便适用、便于清洗和节水都十分重要。目前市场上的拖把样式繁多，大致可分为：平板类、线条类、胶棉类，它们存在的主要不足和缺点分别是：平板类拖把，不带喷水的由于拖布含水量有限，拖地时随着所拖地面的扩大拖布会发干，摩擦力增大，从而不好用，直至不洗不能用，带喷雾的又是手压喷雾，其主要目的是喷洒清洗剂，即使用来喷水，也有喷水时就不便拖地，拖地时就不便喷水的缺点，况且每次喷水最多不过几毫升，拖一次地为补充水份需手动喷水数十乃至上百次，麻烦又工作量大，还有公开了的而市场上还没有实物的喷雾拖把，也各有不足之处；线条类拖把，拖地时拖布容易把已经沾在拖布上的头发和碎屑再次甩在地上，甚至一个小小区域反复数次才能有效地清除碎屑、头发之类脏物，并这样不断重复着，还有不配脱水器的线条类拖把所拖地面残留水份很大，地面需要很长时间进行干燥，配脱水器又是一个较大的器件；胶棉类拖把，拖地时拖不了多大地面就得洗一次拖把，拖一遍地需要多次清洗拖把，还有在拖地时摩擦力较大。

发明内容

本发明提供了一种压缩空气为动力进行喷雾的家用喷雾平板拖把。本拖把应用了微量喷水技术和连续喷雾技术，在传统的平板拖把上增加了气筒、气压水瓶、水阀、导管、喷头等器件，为打气方便，气筒嵌装在拖杆上端，为喷水均匀，喷嘴安装在拖板上，特点是喷水量小和连续喷雾。本拖把拖地时，打开水阀水就会喷湿拖板前方地面，从而拖布干湿都能直接进入拖地操作，特别的地方是拖把无论拖到哪里拖板前方都会预先喷有较为均匀的薄水，借水擦地干净省力，顺水擦地不乱摔碎屑和头发等脏物，拖后地面残留水份少，可以少到干净的脚踩上去几乎看不出水印，地面干燥时间短。

本发明采用的技术方案包括气筒、气压水瓶、水阀、喷头、三通、导管、手柄、拖杆、拖板、拖布、夹布器、铰接件、万向节等，简述如下：主体由拖杆、拖板、拖布组成，拖杆分上管、下管，套合后用铰接件铰接，形成能伸缩的拖杆，下管下端用铰接件与万向节铰接，万向节另一端固定在拖板上，拖板上有夹布器，拖布用夹布器来固定。其它器件分别是：气筒嵌装在拖杆上管上端，气筒的上半部分兼为手柄，水阀装在气筒下边，气压水瓶瓶口朝下活装在拖杆下管下部，喷头装在拖板上，导管先后重复穿过拖杆，具体是导管从气筒下端接出，至水阀，从水阀出来过拖杆、万向节上的小孔把压缩空气送至气压水瓶，气压水瓶内的水由压缩空气提供动力从气压水瓶出来顺导管过万向节上的小孔进入拖杆回到水阀，从水阀出来后再穿过拖杆从万向节上的小孔出来，最后送到喷头。

上述方案中的新内容主要为：首先是喷头：一、喷头高低：位于拖板上方20-60毫米区域；二、喷头数量：拖板中部安装一个，或拖板两边区域分别安装一个；三、喷头上喷嘴：以喷射水雾形状界定，是扇面形状，或者是圆锥体形状；四、喷头喷射方向：使用单喷头的，喷头所喷水雾中心线向前并倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度，使用双喷头的，喷头所喷水雾外边线指向拖板正前方，中心线倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度，总的原则是使所喷水雾均匀地落在拖板正前方，有效限制所喷水雾落在拖板正前方外侧；五、喷头大小：以单位时间喷水量界定大小，由于拖地时气压水瓶中的水要不断喷出，气压水瓶中的气压就会不断发生改变，喷头的喷水量也会随着改变，所以喷水量是一定范围的值，具体描述为——不管单喷头还是双喷头，总量大小以连续喷水计，不超过每分钟100毫升，不低于每分钟30毫升，喷水量在每分钟60毫升左右时拖地效果好；六、喷头运行状态：喷头拖地时为连续喷雾状态，气压水瓶内的水由气筒提供的压缩空气为动力送到喷头实现连续喷雾目标。其次是气筒嵌装在拖杆上管上端，气筒的上半部分兼为手柄。第三是水阀装在气筒下边。第四是气压水瓶瓶口朝下活装在拖杆下管下部。

上述方案中气压水瓶装水一是要细网过滤，二是不要超过总容量的三分之二。

上述方案中使用一个喷雾为扇面形的喷头既经济效果又好。

附图说明

图1为本发明的结构示意图。

图2为气筒和水阀部分的剖面结构示意图。

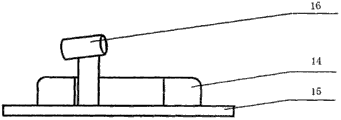

图3为喷头侧视高度定位结构示意图。

图4为双喷头俯视定位和导管接法示意图。

具体实施方式

下面结合附图对本发明作出详细的说明。

如图1所示，本发明包括：气筒把1、气筒3构成压气机构，嵌在拖杆上管6上端，气筒3的上半部分兼为手柄2，气筒3下端接导管5。水阀4要灵活有效耐用，安装在气筒3下边，控制柄从拖杆6上打孔安装。拖杆上管6内径略大于拖杆下管8外径，铰接接头7连接拖杆上管6与拖杆下管8。铰接接头11连接拖杆下管8与万向节13，万向节13安装在拖板15上，万向节13上要有导管孔12，供通导管5用。气压水瓶9活装在拖杆8下部，气压水瓶盖10与导管相接办法采用活节。拖板15呈梯形，拖布夹14安装在拖板15上，供夹拖布用。喷头16安装在拖板15上，安装方法有两种，一种方法是中部偏前安装一个(如图1所示)，另一种方法是在拖板两边偏前各安装一个(如图4所示)。喷头16高低位于拖板上方20-60毫米区域(如图3所示)，其高低各有利弊。喷头16喷射方向：使用单喷头的，喷头所喷水雾中心线向前并倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度，使用双喷头的，喷头所喷水雾外边线指向拖板正前方，中心线倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度。喷头16大小的选择：以单位时间喷水量界定，由于拖地时气压水瓶中的水要不断喷出，气压水瓶中的气压就会不断发生改变，喷头的喷水量也会随着改变，所以喷水量是一定范围的值，具体描述为——不管单喷头还是双喷头，总量大小以连续喷水计，不超过每分钟100毫升，不低于每分钟30毫升。压缩空气导管路线是：从气筒3下端接导管5，进入水阀4，从水阀4出来穿过拖杆上管6下管8从万向节13上的导管孔12出来，至气压水瓶盖10进入气压水瓶9。水的导管路线是：水从气压水瓶9过气压水瓶盖10进入导管5，经导管孔12再穿过拖杆8和拖杆6进入水阀4(如图2所示)，从水阀4再接出再穿过拖杆6和拖杆8返回导管孔12再出来，最后接入喷头16，使用一个喷头的直接接入喷头16(如图1所示)，使用两个喷头的增加一个三通17，先接此三通17的一端，再从此三通17的第二、三端分别接至两个喷头16(如图4所示)。

由于用水量很小，导管5可以做的很细，为了能够满足拖杆伸缩，导管5在拖杆区域某段内要制成双管并行的数圈螺旋形。另外还要有一个过滤水的细网，供装水时单用，也可装在瓶口部位。

Claims

1.一种家用喷雾平板拖把，其特征是：气筒嵌装在拖杆上管上端，气筒的上半部分兼为手柄，水阀装在气筒下边，气压水瓶瓶口朝下活装在拖杆下管下部，喷头装在拖板上，导管先后重复穿过拖杆。

2.根据权利要求1所述拖把，其特征是：所述喷头高低：位于拖板上方20——60毫米区域。

3.根据权利要求1所述拖把，其特征是：所述喷头数量：拖板中部安装一个，或拖板两边区域分别安装一个。

4.根据权利要求1所述拖把，其特征是：所述喷头上喷嘴：以喷射水雾形状界定，是扇面形状，或者是圆锥体形状。

5.根据权利要求1所述拖把，其特征是：所述喷头喷射方向：使用单喷头的，喷头所喷水雾中心线向前并倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度，使用双喷头的，喷头所喷水雾外边线指向拖板正前方，中心线倾斜，倾斜角度要满足所喷水雾落地时最宽处不超出拖板宽度。

6.根据权利要求1所述拖把，其特征是：所述喷头大小：以单位时间喷水量界定大小，由于拖地时气压水瓶中的水要不断喷出，气压水瓶中的气压就会不断发生改变，喷头的喷水量也会随着改变，所以喷水量是一定范围的值，具体描述为——不管单喷头还是双喷头，总量大小以连续喷水计，不超过每分钟100毫升，不低于每分钟30毫升。
