tubo para atomizaçâo, dispositivo compreendendo tubo para atomização e método para determinação de átomos. a presente invenção descreve um tubo para atomização de hidretos, bem como um dispositivo compreendendo tal tubo para atomização. especificamente, o dispositivo da presente invenção é um tubo acoplado ao queimador de um espectrômetro de absorção que permite a atomização de espécies voláteis (eg. hidretos) a presente invenção também descreve um método para determinação de átomos em uma amostra através da atomização em um tubo acoplado ao espectrômetro de absorção atômica
Description
O presente pedido de Patente de Invenção pertence ao campo dos dispositivos destinados à análise de compostos. Em especial, a presente invenção descreve um tubo para atomização, preferencialmente de hidretos, bem como um dispositivo compreendendo tal tubo para atomização. Em um aspecto geral, a presente invenção é um tubo acoplado ao queimador de um espectrômetro de absorção que permite a atomização de espécies voláteis (eg. hidretos).
A presente invenção também descreve um método para determinação de átomos em uma amostra através da atomização em um tubo metálico e detecção através de espectrometria de absorção atômica
O processo de formação de átomos gasosos no estado fundamental denominado atomização pode ser obtido via chama, eletrotérmica ou por reação química específica como a geração de vapor frio de Hg. Atomizadores eletrotérmicos compreendem principalmente os tubos de grafite, filamentos de tungsténio, filamentos de quartzo (para a atomização de hidretos) e tubos metálicos ou cerâmicos. A espectrometria de absorção atômica que permite a geração de hidretos (HG-AAS) tem como princípio básico a propriedade que alguns elementos (As, Bi, Ge, Pb, Sb, Sn, Se, Te) possuem de gerarem hidretos voláteis à temperatura ambiente. Essa técnica foi introduzida por Holak em 1969, e hoje é referência para a quantificação de alguns elementos devido às características notáveis como a alta sensibilidade e seletividade. Embora a HG-AAS já seja uma técnica consolidada em química analítica, nenhum estudo foi direcionado à obtenção de novos ambientes de atomização dos hidretos, sendo o quartzo o único material empregado na construção dos atomizadores. . Os tubos de quartzo têm apresentado bons resultados, mas sua utilização esbarra em alguns problemas como o elevado custo de aquisição (ca. R$ 2000,00/tubo), a necessidade periódica de condicionamento, a fragilidade física e o pequeno número de pessoas capazes de manipular o quartzo. Além disso, os crescentes desafios da química analítica no tocante à quantificação de elementos em amostras complexas, bem como o entendimento de mecanismos de interferência justifica a busca por novos materiais para a construção de atomizadores para hidreto, objetivando melhorar a performance da técnica e reduzir o custo. Nesse contexto, o emprego de tubos metálicos torna-se uma alternativa viável na construção de atomizadores para hidretos, porque além de propiciarem um novo ambiente de atomização, também apresentam baixo custo (ca. R$ 7,00/tubo), alta resistência física e necessidade de somente um condicionamento inicial. Esses tubos já têm sido utilizados, com sucesso, em uma técnica intitulada de espectrometria de absorção atômica com tubo na chama (Thermospray flame furnace atomic absorption spectrometry - TS-FF-AAS) (Gaspar et al 2000). Contudo, nessa técnica, a amostra é inserida, dentro do tubo, na forma líquida. Esse líquido, ao ser aquecido pela temperatura da chama do equipamento de absorção atômica, forma um spray térmico, cujas micro-gotas vão sendo gradativamente vaporizadas, e posteriormente os elementos são atomizados. Cabe ressaltar que, a diferença marcante entre a técnica TS-FF-AAS e a tecnologia aqui proposta, está justamente na natureza física pela qual a amostra é inserida para atomização. Na TS-FF-AAS a amostra encontra-se na forma líquida, enquanto na tecnologia proposta a amostra encontra-se na forma gasosa.
O estado da técnica compreende diversos documentos que propõem soluções para a questão da quantificação de ions metálicos através da geração de hidretos ou por técnicas que usam tubo aquecidos.
O documento US 6,391,647 revela um método de espectroscopia por absorção atômica que compreende um atomizador aquecido. Específicamente, o atomizador descrito neste documento é um atomizador de quartzo ou de cerâmica. A presente invenção difere deste documento pelo fato do atomizador ser um atomizador de uma liga metálica resistente a altas temperaturas, específicamente, de uma liga metálica níquel-cromo-ferro. Pode-se citar também o documento WO 2001/22067, que descreve um tubo atomizador de quartzo acoplado ao queimador, onde tal tubo compreende uma abertura para entrada de amostra. É ainda previsto um cilindro de metal para recobrir o cilindro de quartzo como uma jaqueta. A presente invenção difere deste documento pelo fato de não utilizar cilindros de quartzo, mas sim somente cilindros de metal.
O documento EP 356566 descreve um atomizador de grafite que compreende um capilar para introdução da amostra. A presente invenção difere deste documento por utilizar um atomizador metálico, e não de grafite.
O artigo de Lobo e colaboradores (Ecl. Quim., São Paulo, 30(2): 61-68, 2005) descreve um sistema que compreende um tubo metálico para atomização de estanho. Entretanto, nesse trabalho a amostra é inserida na forma líquida e não como hidreto volátil. Trata-se portanto da técnica TS-FF-AAS. Portanto, não foi encontrado na literatura nenhum documento que antecipe ou sequer sugira as particularidades da presente invenção.
Em um aspecto, a presente invenção proporciona um tubo metálico capaz de proporcionar um novo ambiente de decomposição/atomização de hidretos.
Em um aspecto adicional, a presente invenção provê um tubo metálico que possui como vantagens o baixo custo de produção, a alta resistência física (choques térmicos e físicos) e a facilidade de confecção.
Dessa forma, é um objeto da presente invenção um tubo para atomização de compostos, preferencialmente de hidretos, composto por uma liga metálica resistente a altas temperaturas posicionada sobre um queimador, compreendendo meios para inserção da amostra volátil e opcionalmente uma pluralidade de furos que permitam a entrada da chama.
É ainda um objeto adicional da presente invenção um dispositivo para atomização de hidretos compreendendo: a) um tubo para atomização de compostos; b) meios para inserção de compostos voláteis no tubo para atomização; c) um queimador; e d) meios para posicionar o tubo atomizador sobre o queimador.
É um adicional objeto da presente invenção um método para determinação de átomos compreendendo as etapas de: a) direcionar um composto volátil a um tubo para atomização; b) atomizar o composto volátil; e c) detectar o átomo presente no composto.
Os versados na arte saberão valorizar as informações aqui descritas à luz da descrição das Figuras, da Descrição Detalhada e dos Exemplos mostrados a seguir.
A Figura 1 mostra um sistema composto por bomba peristáltica (1), injetor comutador (2), separador gás-líquido (3), capilar cerâmico (4) e tubo metálico (5) acoplado no queimador (6) do equipamento de absorção atômica, (7) amostra/padrão, (8) BH4‘, (9) alças de amostragem, (10) descarte, (11) água Milli- Q como soluções carregadoras, (12) reator, (13) argônio.
A Figura 2 mostra um tubo metálico (5), uma pluralidade de furos (14) presentes no atomizador, onde os furos proporcionam entrada parcial da chama, furo lateral (15) onde é inserido o capilar cerâmico (4).
A Figura 3 mostra o acoplamento do tubo metálico (5) sobre o queimador (6) do equipamento de absorção atômica, (4) capilar cerâmico, (16) suportes laterais de aço inox, (17) hastes cerâmicas cilíndricas, (18) orifício de saída de chama.
Os exemplos mostrados a seguir não tem a intenção de limitar o escopo da invenção, mas apenas de mostrar uma forma de concretização dentre várias outras possíveis.
O tubo da presente invenção apresenta resultados semelhantes ao tubo de quartzo em termos de sensibilidade analítica. Contudo, são conseguidas relevantes vantagens como a simplicidade de montagem do sistema, o baixo custo de aquisição e manutenção, o elevado tempo de vida útil e a boa resistência a choques térmicos e físicos. Por fim, cabe enfatizar que a principal vantagem do tubo metálico se comparado ao tubo que quartzo, é realmente a criação de um novo ambiente de decomposição/atomização de hidretos. Esse fato vem a abrir um vasto campo de investigação na área de geração de hidretos. Esse novo ambiente torna-se um atrativo à técnica, com possíveis investigações de novas rotas de atomização e mecanismos de interferência de fase gasosa.
O tubo para atomização de compostos da presente invenção é composto por uma liga metálica resistente a altas temperaturas, temperaturas essas capazes de proporcionar a atomização de compostos.
As ligas metálicas úteis na presente invenção incluem, mas não se limitam a ligas capazes de suportar temperaturas elevadas, como aço e superligas, em especiais as ligas de níquel-austenítico, como as ligas Incomel®. Em uma realização preferencial, a liga utilizada é a Incomel 600, cuja composição está descrita na tabela 1, abaixo.
Tabela 1. Composição da liga Inconel 600®
O tubo da presente invenção pode ser um cilindro, onde seu diâmetro interno varia em uma faixa que vai de 7,0 mm a 12,0 mm, sendo 10,0 mm um valor preferencial, seu diâmetro externo varia em uma faixa que vai de 9,0 mm a 15,0 mm, sendo 12,0 mm um valor preferencial, e seu comprimento varia em uma faixa que vai de 50 mm a 150 mm, sendo 100 mm um valor preferencial. O tubo da presente invenção possui ainda meios para inserção da amostra volátil, onde tais meios podem ser, por exemplo, um orifício no tubo e um tubo de cerâmica capaz de conectar um separador gás-líquido ao tubo metálico. Em uma realização preferencial, tal orifício possui um diâmetro de aproximadamente 2,0 mm. O tubo da presente invenção possui opcionalmente uma pluralidade de furos em sua extensão capazes de permitir a entrada parcial da chama do queimador dentro do tubo. Tais furos podem ter diversos formatos, como por exemplo, circular, oval, retangular, dentre outros. Um exemplo de tubo compreendendo tais furos pode ser visto na Figura 2. O acoplamento do tubo (5) no queimador (6) do equipamento de absorção atômica foi feito empregando-se dois suportes laterais de aço inox (16), como esquematizado na Figura 3. Em uma realização preferencial, quatro hastes cerâmicas cilíndricas (17) de 2 mm de diâmetro externo acopladas aos suportes laterais (16) sustentam o tubo metálico (5) a uma distância de 5 mm da face do queimador onde está o orifício de saída da chama (18). Ressalta-se que esses suportes (16) foram construídos para o queimador (6) de um equipamento de absorção atômica com chama (FAAS) Perkin-Elmer modelo AAnalyst 300. Eles deves ser feitos de forma a respeitar a distância de aproximadamente 5 mm entre o tubo (5) e o queimador (6), e também não devem obstruir a passagem da chama pelo tubo metálico (5).
Os elementos a serem atomizados úteis na realização da presente invenção incluem todos aqueles capazes de gerar espécies voláteis mediante reações químicas . Em especial, tais elementos são escolhidos do grupo que compreende os hidretos voláteis, como por exemplo os compostos escolhidos do grupo que compreende hidretos de As, Bi, Ge, Pb, Sb, Se, Sn, Te e mistura dos mesmos. Em uma realização preferencial, os hidretos voláteis são os hidretos de As, Sb, Bi, Se e mistura dos mesmos.
A presente invenção provê ainda um método para determinação de átomos compreendendo as etapas de: a) direcionar um composto volátil a um tubo para atomização; b) atomizar o composto volátil; e c) detectar o átomo presente no composto. O direcionamento do composto volátil se dá por qualquer meio conhecido do estado da técnica, sendo preferencial o arraste por meio de um gás inerte, como por exemplo o argônio, através de um tubo de cerâmica, que se conecta ao tubo atomizador, cujas características estão descritas acima.
A atomização do se dá dentro do tubo atomizador, aquecido pelo queimador do espectrômetro de absorção atômica, e a detecção é feita por detectores comumente conhecidos no estado da técnica.
O sistema proposto é constituído de quatro partes, conforme Figura 1. A primeira parte é uma bomba peristáltica (1) responsável pela propulsão dos reagentes/amostras pelo sistema. A segunda parte constitui-se de um injetor comutador 2:3:2 (2) usado para a injeção de volumes constantes de amostra/padrão e BH4+. A terceira parte é um separador gás-líquido (3) usado para a separação do hidreto gasoso do restante da solução. A parte final do sistema é constituída de um capilar cerâmico (4) inserido dentro de um tubo metálico (5) acoplado sobre o queimador (6) do equipamento de absorção atômica. Tubos de polietileno de 0,8 mm de diâmetro interno foram empregados como linhas de transmissão, e tubos de Tygon® foram acoplados à bomba peristáltica para a propulsão das soluções.
Inicialmente, com a parte central do injetor (2) na posição indicada na figura 1, a amostra/padrão (7) e o BH4‘ (8) preenchem as alças de amostragem (9) e o excesso de solução é conduzido ao descarte (10). Posteriormente, a parte central do injetor (2) é movida de modo que as alças (9) fiquem conectadas às soluções carregadoras (11) compostas por água Milli-Q. Os volumes de amostra/padrão e BH4' contidos nas alças (9) são transportados até o reator (12) onde o hidreto é formado. Esse por sua vez é conduzido até o separador gás-líquido (3) e arrastado por um fluxo constante de argônio (13) até o capilar cerâmico (4) que desemboca no tubo metálico (5) aquecido pela chama do equipamento de absorção atômica.

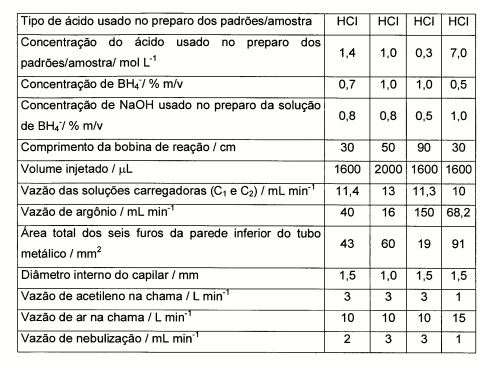

Diversas variáveis químicas e físicas foram estudadas para os quatro elementos, sendo que os valores otimizados, em função do maior sinal analítico, são apresentados na Tabela 2. Tabela 2: Valores otimizados das variáveis físicas e químicas do sistema para arsênio, antimônio, bismuto e selênio.
Embora os melhores resultados tenham sido obtidos com as condições otimizadas, alguns intervalos para os valores das variáveis podem ser utilizados, como comentado abaixo.
A concentração do ácido clorídrico usado no preparo das amostras/padrão (7) deve ser empregada sempre acima de um valor mínimo (aqueles indicados na tabela 2) característico para cada analito. É importante ressaltar que, em concentrações muito baixas de ácido, as interferências são favorecidas por parte de metais de transição e outros elementos formadores de hidretos que possam estar presentes na amostra. As otimizações foram realizadas em uma faixa de 0,1 a 3 mol L’1 para As; 0,1 a 4,0 mol L’1 para Sb, 0,1 a 2 mol L'1 para Bi e 7,0 mol L’1para Se pois em altas concentrações de ácido, prevalece a espécie Se(IV) (espécie geradora de hidreto). Com relação ao redutor BH4' (8), ressalta-se que outras concentrações podem ser empregadas sem alteração significativa do sinal analítico. Essas concentrações são de 0,4 a 1%, de 0,1 a 2,0%, de 0,02 a 1,5%, e de 0,2 a 2% para As, Sb, Bi e Se, respectivamente.
As faixas de concentração de NaOH usado no preparo do BH4' (8) foram variadas de 0,2 a 1,5%, de 0,02 a 1,5%, de 0,2 a 1,5% e de 0,4 a 0,1%, para As, Bi, Sb e Se, respectivamente. Os valores listados na tabela 2 são os que apresentaram o valor máximo de sinal analítico, entretanto pode se trabalhar em toda a faixa estudada.
Diferentes comprimentos da bobina de reação (12) foram testados para os três analitos (10, 30, 50, 70 e 90 cm), os valores apresentados na tabela 2 são os que apresentaram melhor resposta analítica, entretanto os demais comprimentos também podem ser utilizados.
Os volumes injetados (9) no sistema variaram de 300 a 2000 p.L, sendo que os sinais analíticos obtidos foram diretamente proporcionais a esses volumes. Dessa forma, quando não é necessária uma alta sensibilidade do método, outros volumes das alças de amostragem também podem ser empregados.
A faixa estudada da vazão da solução carregadora (11) foi de 6 a 13 mimin'1. Os valores que apresentaram melhor resposta analítica, respectivamente, para As, Sb, Bi e Se, foram de, 11,4, 13, 11,3 e 10 ml_ min'1. Entretanto é possível utilizar todos os valores da faixa estudada.
A vazão de argônio (13) foi avaliada de 10 a 200 ml_ min'1 para As, 10 a 70 ml_ min'1 para Sb, 10 a 200 ml_ min'1 para Bi e de 10 a 165 ml_ min'1 para Se. Todas as vazões podem ser empregadas apesar dos valores da tabela terem apresentado melhor resposta analítica.
As áreas totais dos seis furos inferiores (14) do tubo metálico (5) foram avaliadas variaram de 0 (sem furação) a 120 mm2. Para As, o atomizador sem furo não propiciou qualquer sinal analítico sendo portanto descartado como condição de trabalho. Para Sb, somente o tubo de 60 mm2 apresentou bons resultados. Para Bi e Se, pode-se utilizar tubos metálicos (5) com qualquer área perfurada, apesar de tubos (5) com áreas de 19 e 91 mm2 terem apresentado melhor sinal analítico.
As faixas de vazão de acetileno e de ar estudadas variaram de 1 a 4 L min’1 e de 8 a 12 L min’1, respectivamente, para todos os analitos. Todas as vazões 10 podem ser empregadas com exceção de 4 L min'1 de acetileno devido à omissão do sinal analítico.
Claims (3)
1) Tubo para atom ização caracterizadopor com preender: - comprimento variável entre 50 mm e 150 mm, preferencialmente 100 mm; - seção transversal cilíndrica, oval e/ou quadrada e por apresentar diâmetro interno variável entre 7,0 mm e 12,0 mm, preferencialmente 10 mm; - diâmetro externo variável entre 9,0 mm e 15,0 mm, preferencialmente 12 mm; - meios para inserção da amostra, preferencialmente um orifício com diâmetro de 2,0 mm no tubo para atomização, preferencialmente um tubo de cerâmica capaz de conectar um separador gás-líquido ao tubo metálico; - pluralidade de furos em sua extensão e por ser utilizado em um equipamento de absorção atômica com chama; - liga metálica resistente a altas temperaturas posicionada sobre um queimador, compreendendo meios para inserção de espécies voláteis, preferencialmente pela liga metálica selecionada do grupo que compreende aço, ligas de níquel-austenítico, e mistura das mesmas e ser preferencialmente composta de 75,6% de níquel, 15,2% de cromo e 8,0% de ferro; - amostra a ser atomizada ser selecionada dentre compostos capazes de gerar espécies voláteis e se selcionadas do grupo que compreende hidretos de As, Bi, Ge, Pb, Sb, Se, Sn, Te e mistura dos mesmos.
2) Dispositivo para atomização caracterizadopor compreender: a) um tubo para atomização de elementos, conforme descrito na reivindicação 1; b) meios para inserção de compostos voláteis no tubo para atomização; c) um queimador; e d) meios para posicionar o tubo atomizador sobre o queimador.
3) Dispositivo, de acordo com a reinvindicação 2, caracterizado pelo meio para posicionar o tubo atomizador sobre o queimador compreender dois suportes laterais de aço inox.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| BRPI0802679-3A BRPI0802679B1 (pt) | 2008-07-31 | 2008-07-31 | Tubo para atomização, dispositivo compreendendo tubo para atomização e método para determinação de átomos |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| BRPI0802679-3A BRPI0802679B1 (pt) | 2008-07-31 | 2008-07-31 | Tubo para atomização, dispositivo compreendendo tubo para atomização e método para determinação de átomos |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| BRPI0802679A2 BRPI0802679A2 (pt) | 2011-03-22 |
| BRPI0802679B1 true BRPI0802679B1 (pt) | 2020-10-06 |
Family
ID=43754803
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI0802679-3A BRPI0802679B1 (pt) | 2008-07-31 | 2008-07-31 | Tubo para atomização, dispositivo compreendendo tubo para atomização e método para determinação de átomos |
Country Status (1)
| Country | Link |
|---|---|
| BR (1) | BRPI0802679B1 (pt) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| TR201914275A1 (tr) * | 2019-09-19 | 2021-04-21 | Univ Yildiz Teknik | Alevli atomik absorpsiyon spektrofotometre cihazında eser element tayinlerinde hidrojen destekli t-şekilli yarıklı kuvars tüp - atom tuzaklama sistemi uygulaması. |
-
2008
- 2008-07-31 BR BRPI0802679-3A patent/BRPI0802679B1/pt active IP Right Grant
Also Published As
| Publication number | Publication date |
|---|---|
| BRPI0802679A2 (pt) | 2011-03-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Gáspár et al. | Thermospray flame furnace atomic absorption spectrometry (TS-FF-AAS)—a simple method for trace element determination with microsamples in the μg/l concentration range | |
| Anthemidis et al. | Development of on-line single-drop micro-extraction sequential injection system for electrothermal atomic absorption spectrometric determination of trace metals | |
| Ye et al. | Vapor wall loss of semi-volatile organic compounds in a Teflon chamber | |
| Davies et al. | Improvements in thermospray flame furnace atomic absorption spectrometry | |
| Xia et al. | Hollow‐fiber liquid‐phase microextraction prior to low‐temperature electrothermal vaporization ICP‐MS for trace element analysis in environmental and biological samples | |
| US20200240894A1 (en) | Volatility-resolved chemical characterization of airborne particles | |
| Liu et al. | Highly sensitive and interference-free determination of bismuth in environmental samples by electrothermal vaporization atomic fluorescence spectrometry after hydride trapping on iridium-coated tungsten coil | |
| Wu et al. | Flame furnace atomic absorption spectrometry: a review | |
| de Souza et al. | Exploiting in situ hydride trapping in tungsten coil atomizer for Se and As determination in biological and water samples | |
| BRPI0802679B1 (pt) | Tubo para atomização, dispositivo compreendendo tubo para atomização e método para determinação de átomos | |
| Migašová et al. | Mercury volatile species generation from HCl and TRIS buffer media: Quantification of generation efficiency and characterization of severe changes in speciation information due to de-alkylation | |
| Nováková et al. | Electrochemical generation of volatile form of cadmium and its in situ trapping in a graphite furnace | |
| Yildiz et al. | Ultra-trace determination of arsenic by platinum-coated tungsten coil hydride generation (HG) atomic absorption spectrometry (AAS) | |
| Wu et al. | Comparison of tungsten coil electrothermal vaporization and thermospray sample introduction methods for flame furnace atomic absorption spectrometry | |
| Dočekal et al. | Trapping of hydride forming elements within miniature electrothermal devices: part I. investigation of collection of arsenic and selenium hydrides on a molybdenum foil strip | |
| Alp et al. | Determination of inorganic and total mercury by flow injection vapor generation atomic absorption spectrometry using a W-coil atomizer | |
| Camuna-Aguilar et al. | A comparative study of three microwave induced plasma sources for atomic emission spectrometry—I. Excitation of mercury and its determination after on-line continuous cold vapour generation | |
| Haffer et al. | Simultaneous determination of germanium, arsenic, tin and antimony with total-reflection X-ray fluorescence spectrometry using the hydride generation technique for matrix separation—first steps in the development of a new application | |
| Hsiung et al. | Cryogenic trapping with a packed cold finger trap for the determination and speciation of arsenic by flow injection/hydride generation/atomic absorption spectrometry | |
| Dočekal et al. | Optimization of nickel tetracarbonyl generation and nickel in situ trapping within a transversely heated graphite furnace for atomic absorption spectrometry | |
| Carrijo et al. | Determination of trace lead in waters by flow injection hydride generation atomic absorption spectrometry | |
| Bian et al. | Online flow digestion of biological and environmental samples for inductively coupled plasma–optical emission spectroscopy (ICP–OES) | |
| Wu et al. | Improved performance of on-line atom trapping in flame furnace atomic absorption spectrometry by chemical vapor generation: determination of cadmium in high-salinity water samples | |
| US3801282A (en) | Method and apparatus for generating gases for atomic absorption spectrophotometers | |
| Frech et al. | Spatial distributions of non-atomic species in graphite furnaces |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B03A | Publication of an application: publication of a patent application or of a certificate of addition of invention | ||
| B07A | Technical examination (opinion): publication of technical examination (opinion) | ||
| B07A | Technical examination (opinion): publication of technical examination (opinion) | ||
| B06A | Notification to applicant to reply to the report for non-patentability or inadequacy of the application according art. 36 industrial patent law | ||
| B09A | Decision: intention to grant | ||
| B16A | Patent or certificate of addition of invention granted |
Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 06/10/2020, OBSERVADAS AS CONDICOES LEGAIS. |
