  • This disclosure relates to terminals, wireless communication methods, and base stations in next-generation mobile communication systems.
  • LTE Long Term Evolution
  • UMTS Universal Mobile Telecommunications System
  • Non-Patent Document 1 LTE-Advanced (3GPP Rel. 10-14) was specified for the purpose of achieving higher capacity and greater sophistication over LTE (Third Generation Partnership Project (3GPP (registered trademark)) Release (Rel.) 8, 9).
  • LTE 5th generation mobile communication system
  • 5G+ 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • NR New Radio
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • E-UTRAN Evolved Universal Terrestrial Radio Access Network
  • a terminal In future wireless communication systems (e.g., NR), a terminal (user terminal, User Equipment (UE)) will be able to use one of multiple panels (multiple beams) for uplink (UL) transmission.
  • UE User Equipment
  • UL uplink
  • DCI downlink control information
  • PUSCH physical uplink shared channel
  • one of the objectives of this disclosure is to provide a terminal, a wireless communication method, and a base station that can appropriately control a single DCI multi-panel simultaneous transmission PUSCH when a configuration grant is applied.
  • a terminal is characterized in that it has a receiving unit that receives a type 1 configuration grant and configuration information for two measurement reference signal (SRS) resource sets, and a control unit that controls a single DCI multi-panel simultaneous transmission physical uplink shared channel (PUSCH) using spatial division multiplexing (SDM) or a single frame network (SFN).
  • SRS measurement reference signal
  • PUSCH physical uplink shared channel
  • SDM spatial division multiplexing
  • SFN single frame network
  • a single DCI multi-panel simultaneous transmission PUSCH can be appropriately controlled.
  • FIG. 1 is a diagram illustrating an example of an association between a precoder type and a TPMI index.
  • 2A-2C are diagrams illustrating an example of multiple panel transmission.
  • 3A-3C show another example of multiple panel transmission.
  • 4 is a diagram illustrating the application of the SRS resource set indication field of Rel.
  • FIG. 5 illustrates an example of an SRS resource set indication field applied to dynamic switching between single panel transmission (STRP) and single panel transmission and STxMP SDM methods.
  • FIG. 6 is a diagram showing an example of an association between options 2 and 3 in the first embodiment.
  • FIG. 7 is a diagram illustrating an example of DCI according to the third embodiment.
  • FIG. 8 is a diagram illustrating an example of a schematic configuration of a wireless communication system according to an embodiment.
  • FIG. 9 is a diagram illustrating an example of the configuration of a base station according to an embodiment.
  • FIG. 10 is a diagram illustrating an example of the configuration of a user terminal according to an embodiment.
  • FIG. 11 is a diagram illustrating an example of the hardware configuration of a base station and a user terminal according to an embodiment.
  • FIG. 12 is a diagram illustrating an example of a vehicle according to an embodiment.
  • Dynamic grant-based transmission is UL transmission using an uplink shared channel (e.g., PUSCH (Physical Uplink Shared Channel)) based on downlink control information (DCI) (UL grant), or DL transmission using a downlink shared channel (e.g., PDSCH (Physical Downlink Shared Channel)) based on DCI (DL assignment).
  • PUSCH Physical Uplink Shared Channel
  • DCI downlink control information
  • PDSCH Physical Downlink Shared Channel
  • Configured grant-based transmission is UL transmission using an uplink shared channel (e.g., PUSCH) based on configuration information (e.g., may be called a configured grant, configured UL grant, etc.) configured by a higher layer, or DL transmission using a downlink shared channel (e.g., PDSCH) based on configuration information (e.g., sps-config) configured by a higher layer.
  • uplink shared channel e.g., PUSCH
  • configuration information e.g., may be called a configured grant, configured UL grant, etc.
  • PDSCH downlink shared channel
  • configuration information e.g., sps-config
  • UL resources are already assigned to the UE, and the UE can perform UL transmission autonomously using the configured resources, which is expected to achieve low-latency communications.
  • Dynamic grant-based transmission may also be referred to as dynamic grant-based PUSCH, UL Transmission with dynamic grant, PUSCH with dynamic grant, UL Transmission with UL grant, UL grant-based transmission, UL transmission scheduled by dynamic grant (transmission resources are set), etc.
  • Configured grant-based transmission may also be referred to as configured grant-based PUSCH, UL Transmission with configured grant, PUSCH with configured grant, UL Transmission without UL grant, UL grant-free transmission, UL transmission scheduled by configured grant (transmission resources are configured), etc.
  • configuration grant-based DL transmission may be referred to as Semi-Persistent Scheduling (SPS).
  • configuration grant-based UL transmission may be referred to as UL SPS.
  • configuration grant may be read as “SPS”, “SPS/configuration grant”, etc., interchangeably.
  • Type 1, Type 2, etc. For configuration grant-based transmission, several types (Type 1, Type 2, etc.) are applied.
  • configured grant type 1 transmission type 1 configured grant
  • the parameters used for configured grant-based transmission (which may be called configured grant-based transmission parameters, configured grant parameters, etc.) are configured in the UE using only higher layer signaling.
  • configuration information for the configuration grant are configured in the UE by higher layer signaling.
  • configuration grant parameters may be notified to the UE by physical layer signaling (e.g., downlink control information (DCI) for activation described later).
  • DCI downlink control information
  • the configuration grant parameters may be configured in the UE using the information element "ConfiguredGrantConfig" of a higher layer (e.g., RRC).
  • the configuration grant parameters may include, for example, information that identifies the configuration grant resource.
  • the configuration grant parameters may include, for example, information regarding the index of the configuration grant, a time offset, a periodicity, the number of repeated transmissions of a transport block (TB) (the number of repeated transmissions may be expressed as K), a redundancy version (RV) sequence used in the repeated transmission, the timer mentioned above, etc.
  • the period and the time offset may be expressed in units of symbols, slots, subframes, frames, etc., respectively.
  • the period may be indicated, for example, by a predetermined number of symbols.
  • the number of repeated transmissions may be any integer, for example, 1, 2, 4, 8, etc. If the number of repeated transmissions is n (> 0), the UE may transmit the configured grant-based PUSCH using n transmission opportunities for a specified TB.
  • the UE may determine that one or more configured grants have been triggered.
  • the UE may perform PUSCH transmission without a dynamic grant using the configured resources for configured grant-based transmission (which may also be referred to as configured grant resources, transmission occasions, etc.). Note that even if configured grant-based transmission is configured, the UE may skip the configured grant-based transmission if there is no data in the transmission buffer.
  • the UE may determine that one or more configuration grants have been triggered (or activated).
  • the predetermined activation signal e.g., DCI for activation
  • the predetermined activation signal may be a DCI (PDCCH) that is CRC (Cyclic Redundancy Check) scrambled with a predetermined identifier (e.g., CS-RNTI: Configured Scheduling Radio Network Temporary Identifier).
  • the DCI may be used to control deactivation, retransmission, etc. of the configuration grant.
  • the UE may determine whether to transmit PUSCH using the configured grant resource configured by a higher layer based on the above-mentioned specified activation signal.
  • the UE may release (may be called release, deactivate, etc.) the resource (PUSCH) corresponding to the configured grant based on a DCI that deactivates the configured grant or the expiration of a specified timer (elapse of a specified time).
  • the UE may transmit PUSCH without a dynamic grant using resources for activated configuration grant-based transmission (which may also be called configuration grant resources, transmission opportunities, etc.). Note that even if configuration grant-based transmission is activated (is in an active state), the UE may skip configuration grant-based transmission if there is no data in the transmission buffer.
  • resources for activated configuration grant-based transmission which may also be called configuration grant resources, transmission opportunities, etc.
  • the dynamic grant and the configured grant may each be referred to as an actual UL grant or a DL assignment. That is, the actual UL grant may be higher layer signaling (e.g., the information element (IE) "ConfiguredGrantConfig"), physical layer signaling (e.g., the above-mentioned predetermined activation signal), or a combination of these.
  • IE information element
  • ConfiguredGrantConfig physical layer signaling
  • PUSCH precoder In NR, it is considered that a UE will support at least one of Codebook (CB)-based transmission and Non-Codebook (NCB)-based transmission.
  • CB Codebook
  • NCB Non-Codebook
  • the UE will use at least a sounding reference signal (SRS) resource indicator (SRI) for measurement to determine a precoder (precoding matrix) for CB-based and/or NCB-based Physical Uplink Shared Channel (PUSCH) transmissions.
  • SRS sounding reference signal
  • SRI resource indicator
  • precoder precoding matrix
  • the UE may determine a precoder for PUSCH transmission based on the SRI, a transmitted rank indicator (Transmitted Rank Indicator (TRI)), a transmitted precoding matrix indicator (Transmitted Precoding Matrix Indicator (TPMI)), etc.
  • a transmitted rank indicator Transmitted Rank Indicator (TRI)
  • a transmitted precoding matrix indicator Transmitted Precoding Matrix Indicator (TPMI)
  • NCB-based transmission the UE may determine a precoder for PUSCH transmission based on the SRI.
  • the SRI, TRI, TPMI, etc. may be notified to the UE using Downlink Control Information (DCI).
  • DCI Downlink Control Information
  • the SRI may be specified by the SRS Resource Indicator field (SRI field) of the DCI, or by the parameter "srs-ResourceIndicator” included in the RRC information element "ConfiguredGrantConfig" of the configured grant PUSCH.
  • the TRI and TPMI may be specified by the "Precoding information and number of layers" field of the DCI.
  • the UE may report UE capability information regarding the precoder type, and the base station may set the precoder type based on the UE capability information by higher layer signaling.
  • the UE capability information may be information on the precoder type used by the UE in PUSCH transmission (which may be represented by the RRC parameter "pusch-TransCoherence").
  • the UE may determine the precoder to be used for PUSCH transmission based on precoder type information (which may be represented by the RRC parameter "codebookSubset") included in the PUSCH configuration information (the "PUSCH-Config" information element of the RRC signaling) notified by higher layer signaling.
  • the UE may set a subset of the PMI specified by the TPMI by the codebookSubset.
  • the precoder type may be specified by any one of full coherent, partial coherent, and non-coherent, or a combination of at least two of these (e.g., may be expressed by parameters such as "fullyAndPartialAndNonCoherent” and "partialAndNonCoherent”).
  • Fully coherent may mean that all antenna ports used for transmission are synchronized (may be expressed as being able to align the phase, using the same precoder, etc.). Partially coherent may mean that some of the antenna ports used for transmission are synchronized, but those some ports cannot be synchronized with other ports. Non-coherent may mean that the antenna ports used for transmission cannot be synchronized.
  • a UE that supports a fully coherent precoder type may be assumed to support partially coherent and non-coherent precoder types.
  • a UE that supports a partially coherent precoder type may be assumed to support a non-coherent precoder type.
  • the precoder type may be interpreted as coherency, PUSCH transmission coherence, coherent type, coherence type, codebook type, codebook subset, codebook subset type, etc.
  • the UE may determine, from multiple precoders (which may also be called precoding matrices, codebooks, etc.) for CB-based transmission, a precoding matrix corresponding to a TPMI index obtained from a DCI (e.g., DCI format 0_1; same below) that schedules an UL transmission.
  • precoders which may also be called precoding matrices, codebooks, etc.
  • Figure 1 shows an example of the association between precoder types and TPMI indexes.
  • Figure 1 corresponds to a table of precoding matrix W for single-layer (rank 1) transmission using four antenna ports in DFT-s-OFDM (Discrete Fourier Transform spread OFDM, where transform precoding is enabled).
  • W Discrete Fourier Transform spread OFDM
  • the UE is notified of a TPMI of 0 to 27 for single layer transmission. Also, if the precoder type is partial and noncoherent (partialAndNonCoherent), the UE is set with a TPMI of 0 to 11 for single layer transmission. If the precoder type is noncoherent (nonCoherent), the UE is set with a TPMI of 0 to 3 for single layer transmission.
  • a precoding matrix in which only one component in each column is not zero may be called a noncoherent codebook.
  • a precoding matrix in which a predetermined number (not all) of components in each column are not zero may be called a partially coherent codebook.
  • a precoding matrix in which all components in each column are not zero may be called a fully coherent codebook.
  • Noncoherent and partially coherent codebooks may be referred to as antenna selection precoders.
  • Fully coherent codebooks may be referred to as non-antenna selection precoders.
  • a codebook precoding matrix
  • RRC parameter "codebookSubset” “fullyAndPartialAndNonCoherent”
  • the UE may receive information (SRS configuration information, for example, parameters in the RRC control element "SRS-Config") used to transmit a measurement reference signal (for example, a Sounding Reference Signal (SRS)).
  • SRS configuration information for example, parameters in the RRC control element "SRS-Config"
  • SRS-Config parameters in the RRC control element "SRS-Config”
  • SRS-Config Sounding Reference Signal
  • the UE may receive at least one of information regarding one or more SRS resource sets (SRS resource set information, e.g., the RRC control element "SRS-ResourceSet”) and information regarding one or more SRS resources (SRS resource information, e.g., the RRC control element "SRS-Resource”).
  • SRS resource set information e.g., the RRC control element "SRS-ResourceSet
  • SRS resource information e.g., the RRC control element "SRS-Resource”
  • An SRS resource set may relate to (group together) a number of SRS resources.
  • Each SRS resource may be identified by an SRS Resource Indicator (SRI) or SRS Resource Identifier (ID).
  • SRI SRS Resource Indicator
  • ID SRS Resource Identifier
  • the SRS resource set information may include an SRS resource set ID (SRS-ResourceSetId), a list of SRS resource IDs (SRS-ResourceId) used in the resource set, an SRS resource type, and information on SRS usage.
  • SRS-ResourceSetId SRS resource set ID
  • SRS-ResourceId SRS resource set ID
  • SRS resource type SRS resource type
  • the SRS resource type may indicate any of periodic SRS (P-SRS), semi-persistent SRS (SP-SRS), and aperiodic SRS (A-SRS, AP-SRS).
  • P-SRS periodic SRS
  • SP-SRS semi-persistent SRS
  • A-SRS aperiodic SRS
  • AP-SRS aperiodic SRS
  • the UE may transmit P-SRS and SP-SRS periodically (or periodically after activation) and transmit A-SRS based on an SRS request in the DCI.
  • RRC parameter "usage", L1 (Layer-1) parameter "SRS-SetUse" may be, for example, beam management, codebook-based transmission (codebook: CB), non-codebook-based transmission (nonCodebook: NCB), antenna switching, etc.
  • the SRS for codebook-based transmission or non-codebook-based transmission may be used to determine a precoder for codebook-based or non-codebook-based PUSCH transmission based on the SRI.
  • the UE may determine a precoder for PUSCH transmission based on the SRI, a Transmitted Rank Indicator (TRI), and a Transmitted Precoding Matrix Indicator (TPMI).
  • the UE may determine a precoder for PUSCH transmission based on the SRI.
  • the SRS resource information may include an SRS resource ID (SRS-ResourceId), SRS port number, SRS port number, transmit comb, SRS resource mapping (e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.), hopping related information, SRS resource type, sequence ID, spatial relationship information of SRS, etc.
  • SRS resource ID SRS-ResourceId
  • SRS port number SRS port number
  • SRS port number SRS port number
  • transmit comb e.g., transmit comb
  • SRS resource mapping e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.
  • SRS resource mapping e.g., time and/or frequency resource position, resource offset, resource period, number of repetitions, number of SRS symbols, SRS bandwidth, etc.
  • two SRS resources may be configured by the RRC for the UE, and one of the two SRS resources may be indicated by a DCI (a 1-bit specified field).
  • four SRS resources may be configured by the RRC for the UE, and one of the four SRS resources may be indicated by a DCI (a 2-bit specified field).
  • RRC reconfiguration is required.
  • reception by one TRP with multiple panels (Fig. 2B) or reception by two TRPs with ideal backhaul (Fig. 2C) is considered.
  • a single PDCCH for scheduling multiple PUSCHs (e.g. simultaneous transmission of PUSCH#1 and PUSCH#2) is considered.
  • Panel-specific transmission is considered to be supported and a panel ID is introduced.
  • the base station may use the UL TCI or panel ID to configure or indicate panel-specific transmissions for UL transmissions.
  • the UL TCI (UL TCI state) may be based on signaling similar to the DL beam indication supported in Rel. 15.
  • the panel ID may be implicitly or explicitly applied to the transmission of at least one of the target RS resource or target RS resource set, PUCCH, SRS, and PRACH. If the panel ID is explicitly signaled, the panel ID may be configured in at least one of the target RS, target channel, and reference RS (e.g., DL RS resource configuration or spatial relationship information).
  • the multi-panel UL transmission scheme or the candidate multi-panel UL transmission scheme may be at least one of the following schemes 1 to 3 (multi-panel UL transmission schemes 1 to 3). Only one of schemes 1 to 3 may be supported. A plurality of schemes including at least one of schemes 1 to 3 may be supported, and one of the plurality of schemes may be configured in the UE.
  • Method 1 Scheme 1 is a coherent multi-panel UL transmission.
  • SRI SRS Resource Indicator
  • the UE maps one codeword (CW) or one transport block (TB) to L layers (PUSCH (1, 2, ..., L)) and transmits L layers from each of the two panels.
  • Panel #1 and panel #2 are coherent.
  • Scheme 1 can obtain diversity gain.
  • the total number of layers in the two panels is 2L. If the maximum total number of layers is 4, the maximum number of layers in one panel is 2.
  • Method 2 Scheme 2 is a non-coherent multi-panel UL transmission of one codeword (CW) or transport block (TB).
  • Multiple panels may not be synchronized. Different layers are mapped to different panels and one CW or TB for PUSCH from multiple panels. A layer corresponding to one CW or TB may be mapped to multiple panels.
  • the method may use up to 4 layers or up to 8 layers for UL. If up to 8 layers are supported, the method may support one CW or TB using up to 8 layers.
  • the UE maps 1 CW or 1 TB to k layers (PUSCH(1, 2, ..., k)) and L-k layers (PUSCH(k+1, k+2, ..., L)), transmits k layers from panel #1, and transmits L-k layers from panel #2.
  • Scheme 2 can obtain gains through multiplexing and diversity. The total number of layers in the two panels is L.
  • Method 3 is a non-coherent multi-panel UL transmission of two CWs or TBs.
  • Multiple panels may not be synchronized. Different layers are mapped to different panels and two CWs or TBs for PUSCH from multiple panels. Layers corresponding to one CW or TB may be mapped to one panel. Layers corresponding to multiple CWs or TBs may be mapped to different panels.
  • the method may use up to 4 layers or up to 8 layers for the UL. When up to 8 layers are supported, the method may support up to 4 layers per CW or TB.
  • the UE maps CW#1 or TB#1 to k layers (PUSCH (1, 2, ..., k)), maps CW#2 or TB#2 to L-k layers (PUSCH (k+1, k+2, ..., L)), transmits k layers from panel #1, and transmits L-k layers from panel #2.
  • Method 3 can obtain gains through multiplexing and diversity. The total number of layers in the two panels is L.
  • TDM MTRP PUSCH of Rel. 17 In Rel. 17, different PUSCH repetitions are associated with different beams/TRP/SRS resource sets.
  • a single DCI multi-panel simultaneous transmission PUSCH scheme using Space Division Multiplexing (SDM) is being considered.
  • the UE precodes different layers/DMRS ports of one PUSCH separately and transmits simultaneously from two different UE panels using one codeword (CW).
  • CW codeword
  • SFN single frequency network
  • STRP transmission means that a PUSCH transmission is associated with one panel/TRP/SRS resource set.
  • a first SRI field is associated with a first panel/TRP/SRS resource set
  • a second SRI field is associated with a second panel/TRP/SRS resource set.
  • the first TPMI field is associated with a first panel/TRP/SRS resource set
  • the second TPMI field is associated with a second panel/TRP/SRS resource set.
  • a specific field in the DCI may be used to indicate dynamic switching between STRP and STxMP. For example, at least one of the following (1) and (2) may be applied.
  • Dynamic switching may be indicated to the UE using an SRS resource set indication field. This may be similar to the SRS resource set indication field in the TDM MTRP PUSCH of Rel. 17 shown in FIG. 4. Also, any of the following examples 1 to 4 may be applied.
  • STxMP(first SRS resource set, second SRS resource set in order) means that the first X layers are associated with the first SRS resource set and the remaining layers are associated with the second SRS resource set.
  • STxMP(second SRS resource set, first SRS resource set in order) means that the first X layers are associated with the second SRS resource set and the remaining layers are associated with the first SRS resource set.
  • Example 1 When the SRS resource set indication field is 0, it indicates STRP (first SRS resource set only). When the SRS resource set indication field is 1, it indicates STRP (second SRS resource set only). When the SRS resource set indication field is 2, it indicates STxMP (first SRS resource set, second SRS resource set in that order). When the SRS resource set indication field is 3, it indicates STxMP (second SRS resource set, first SRS resource set in that order).
  • STRP or STxMP may be indicated depending on the number of joint TCI states/UL TCI states indicated. For example, when two joint TCI states/UL TCI states are indicated, STxMP is indicated, and when one joint TCI state/UL TCI state is indicated, STRP is indicated.
  • Figure 5 is a diagram showing an example of an SRS resource set indication field applied to dynamic switching between the single panel transmission method (STRP) and the STxMP SDM method.
  • the example in Figure 5 corresponds to examples 1 and 2 above.
  • the example in Figure 5 is applied to the SRS resource set indication field, and when the dynamic switching is not configured, the example in Figure 4 (existing method) may be applied.
  • each aspect may also be applied to the STxMP SFN method (e.g., the SDCI STxMP SFN PUSCH method).
  • SDM may be read as SFN.
  • the UE may apply the first SRI field when an STRP transmission associated with the first/second panel/TRP/SRS resource set is indicated.
  • the UE may interpret the first/second SRI fields as a single field.
  • ⁇ Second aspect> For a codebook (CB)-based PUSH, when dynamic switching between a multi-panel simultaneous transmission SDM scheme (first scheme) and STRP transmission (second scheme in which the PUSH transmission is associated with one panel/TRP/SRS resource set) is applied (when a configuration for such switching is received) and STRP transmission (second scheme) is dynamically indicated (when an indication indicating STRP (second scheme) is received), at least one of the following options may be applied:
  • the UE may apply the first TPMI field when STRP transmission (second scheme) associated with the first/second panel/TRP/SRS resource set is indicated.
  • the UE may interpret the first/second TPMI fields as a single field.
  • NCB non-codebook
  • first scheme multi-panel simultaneous transmission SDM scheme
  • STRP transmission second scheme in which PUSH transmission is associated with one panel/TRP/SRS resource set
  • second scheme dynamically indicated (when an indication indicating STRP (second scheme) is received)
  • at least one of the following options may be applied:
  • the UE may apply the first SRI field when STRP transmission (second scheme) associated with the first/second panel/TRP/SRS resource set is indicated.
  • the UE may interpret the first/second SRI fields as a single field.
  • a terminal can use one of multiple panels (multiple beams) for UL transmission.
  • multiple panels multiple beams
  • a single DCI multi-panel simultaneous transmission PUSCH SDCI STxMP SDM PUSCH
  • SDM spatial division multiplexing
  • SDCI STxMP SFN PUSCH single DCI multi-panel simultaneous transmission PUSCH
  • SRI and TPMI are set in configuredGrantConfiguration.
  • SRI and TPMI are indicated in the activating DCI.
  • SRI and TPMI are indicated in the scheduling DCI for retransmission. The settings/interpretation of these fields when applying SDCI, STxMP, SDM/SFN, and PUSCH are not clear.
  • the inventors therefore came up with a method for appropriately controlling single DCI multi-panel simultaneous transmission PUSCH when a configuration grant is applied.
  • A/B and “at least one of A and B” may be interpreted as interchangeable. Also, in this disclosure, “A/B/C” may mean “at least one of A, B, and C.”
  • Radio Resource Control RRC
  • RRC parameters RRC parameters
  • RRC messages higher layer parameters, fields, information elements (IEs), settings, etc.
  • IEs information elements
  • CE Medium Access Control
  • update commands activation/deactivation commands, etc.
  • the higher layer signaling may be, for example, any one of Radio Resource Control (RRC) signaling, Medium Access Control (MAC) signaling, broadcast information, other messages (e.g., messages from the core network such as positioning protocols (e.g., NR Positioning Protocol A (NRPPa)/LTE Positioning Protocol (LPP)) messages), or a combination of these.
  • RRC Radio Resource Control
  • MAC Medium Access Control
  • LPP LTE Positioning Protocol
  • the MAC signaling may use, for example, a MAC Control Element (MAC CE), a MAC Protocol Data Unit (PDU), etc.
  • the broadcast information may be, for example, a Master Information Block (MIB), a System Information Block (SIB), Remaining Minimum System Information (RMSI), Other System Information (OSI), etc.
  • MIB Master Information Block
  • SIB System Information Block
  • RMSI Remaining Minimum System Information
  • OSI System Information
  • the physical layer signaling may be, for example, Downlink Control Information (DCI), Uplink Control Information (UCI), etc.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • Multi-panel simultaneous transmission may mean multiple UL transmissions being performed simultaneously from multiple panels.
  • Simultaneous may mean that at least a portion of multiple UL transmissions overlap in time.
  • supporting and setting/instructing may be interchangeable.
  • transmission power and output power may be interchangeable.
  • a decision by a UE and setting/instruction by a network may be interchangeable.
  • panel, panel ID, TRP, UE capability value index, UE capability value set, TCI state, SRI, SRS resource set, SRS resource set ID, CORESET pool index, layer group, antenna port group, beam, and TCI state may be read as interchangeable.
  • the overlap of two PUSCHs may mean that at least a portion of the two PUSCHs (PUSCH transmissions) overlap in time.
  • the setting of simultaneous multi-panel transmission may mean that multiple DCIs associated with different CoresetPoolIndexes schedule different PUSCHs. Multiple PUSCHs associated with different CoresetPoolIndexes/panels, and multiple PUSCHs scheduled by multiple DCIs associated with different CoresetPoolIndexes/panels may be interpreted as interchangeable. Receiving the setting of simultaneous multi-panel transmission using multiple DCIs and setting simultaneous multi-panel transmission may be interpreted as interchangeable. DCI to activate and DC for activation may be interpreted as interchangeable.
  • the first/second SRS resource set may correspond to an SRS resource set with a lower/higher ID.
  • Single TRP (STRP) transmission means that a PUSCH transmission is associated with one panel/TRP/SRS resource set.
  • STxMP SDM (STxMP SDM method) means that different layers of a PUSCH are associated with different panels/TRP/SRS resource sets.
  • the UE receives (is configured with) a Type 1/Type 2 configuration grant and configuration information of two measurement reference signal (SRS) resource sets.
  • the UE may then control a single DCI multi-panel simultaneous transmission physical uplink shared channel (PUSCH) using spatial division multiplexing (SDM) or single frame network (SFN).
  • SRS measurement reference signal
  • PUSCH physical uplink shared channel
  • SDM spatial division multiplexing
  • SFN single frame network
  • a process will be described in which a type 1 configuration grant (configured grant (CG)) is configured, two SRS resource sets (codebook/non-codebook SRS resource sets) are configured, and a spatial division multiplexing (SDCI STxMP SDM PUSCH) method of single DCI multi-panel simultaneous transmission PUSCH is executed.
  • the UE may receive configuration information indicating the SDCI STxMP SDM PUSCH method by higher layer signaling.
  • the first/second SRS resource sets may be read as SRS resource sets having low (lowest)/high (highest) IDs.
  • the configuration of SDCI STxMP SDM PUSCH is not applied to type 1 CG. That is, if type 1 CG is configured, the UE cannot transmit SDCI STxMP SDM PUSCH.
  • Type 1 CG transmits STRP.
  • the UE expects ConfiguredGrantConfig to include one field of srs-ResourceIndicator and one field of precodingAndNumberOfLayers.
  • the PUSCH transmission is associated with the first SRS resource set.
  • Whether the PUSCH transmission is related to the first SRS resource set or the second SRS resource set may be set in configuration information (ConfiguredGrantConfig) of the configuration grant.
  • ConfiguredGrantConfig configuration information
  • the SRS resource set ID is set in ConfiguredGrantConfig.
  • the configuration of SDCI STxMP SDM PUSCH applies to Type 1 CG, that is, when Type 1 CG is configured, the UE performs SDCI STxMP SDM PUSCH transmission.

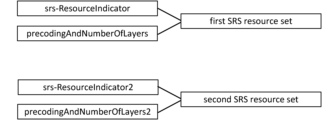

  • the UE expects the ConfiguredGrantConfig to contain two srs-ResourceIndicator fields (srs-ResourceIndicator and srs-ResourceIndicator2) and two precodingAndNumberOfLayers fields (precodingAndNumberOfLayers and precodingAndNumberOfLayers2).
  • srs-ResourceIndicator/precodingAndNumberOfLayers are associated with different SRS resource sets. That is, srs-ResourceIndicator/precodingAndNumberOfLayers is associated with the first SRS resource set. srs-ResourceIndicator2/precodingAndNumberOfLayers2 is associated with the second SRS resource set.
  • configuredGrantConfig includes two srs-ResourceIndicator fields (srs-ResourceIndicator and srs-ResourceIndicator2) and two precodingAndNumberOfLayers fields (precodingAndNumberOfLayers and precodingAndNumberOfLayers2)
  • the UE performs STxMP SDM PUSCH transmission.
  • the association between the two srs-ResourceIndicator/precodingAndNumberOfLayers fields and the SRS resource set may be the same as in Option 2.
  • the UE may perform single TRP transmission if Type 1 CG is configured and configuredGrantConfig contains one field each of srs-ResourceIndicator and precodingAndNumberOfLayers.
  • the association between PUSCH transmission and SRS resource set is the same as in Option 1-1/Option 1-2.
  • FIG. 6 is a diagram showing an example of the association of options 2 and 3 in the first embodiment. As shown in FIG. 6, srs-ResourceIndicator/precodingAndNumberOfLayers is associated with the first SRS resource set. srs-ResourceIndicator2/precodingAndNumberOfLayers2 is associated with the second SRS resource set.
  • the first embodiment has been described assuming a case where a type 1 CG is set, but the same applies when a type 2 CG is set.
  • the UE can appropriately control the SDCI STxMP SDM PUSCH method when a type 1 CG and two SRS resource sets are configured.
  • the first embodiment may be applied to a case where the SDCI STxMP SFN PUSCH mode is configured. That is, in the first embodiment, SDM may be replaced with SFN.
  • the third embodiment a process will be described in which two SRS resource sets (codebook/non-codebook SRS resource sets) are configured in a type 2 configuration grant (configured grant (CG)) and the SDCI STxMP SDM/SFN PUSCH scheme is executed.
  • the UE may receive configuration information indicating the SDCI STxMP SDM/SFN PUSCH scheme by higher layer signaling.
  • the first and second TPMI fields may be replaced with the DCI "Precoding information and number of layers" field and the second precoding information field.
  • the UE may interpret/apply the SRI field/TPMI field/SRS resource set indication field in the same way as in the case of a dynamic grant PUSH.
  • the UE may interpret/apply how the SRS resource set indication field indicates dynamic switching between STRP and STxMP SDM PUSCH, or how it indicates dynamic switching between STRP and STxMP SFN PUSCH, in the same manner as in the case of dynamic grant PUSCH.
  • the UE also determines whether to apply/how to interpret the first/second SRI field/TPMI field in the same manner as in the case of dynamic grant PUSCH.
  • the DCI activating the CG includes one SRI field
  • the DCI may include one TPMI field (e.g., DCI format 0_0 is used).
  • the PUSCH transmission may be associated with the first SRS resource set. In this case, the UE performs a PUSCH transmission for a single TRP.
  • the UE when a type 2 CG and two SRS resource sets are configured, the UE can appropriately control the SDCI STxMP SDM/SFN PUSCH method and control dynamic switching between STRP and STxMP SFN PUSCH.
  • the third embodiment may also be applied to a type 1 configured CG.
  • the "type 2 configured grant (CG)" in the third embodiment may be read as "retransmission in type 1 configured CG (retransmission of PUSCH)".
  • the "DCI to be activated” may be read as "scheduling DCI (DCI for scheduling retransmission of PUSCH)”.
  • the network indicates the DMRS port for SDM transmission using the "antennaPort" field of the configuration information (ConfiguredGrantConfig) of the configuration grant.
  • the UE determines the DMRS port for SDM transmission based on the "antennaPort" field of the ConfiguredGrantConfig.
  • the first L1 of the indicated DMRS port is associated with the L1 PUSCH layers indicated by the first precodingAndNumberOfLayers field (precodingAndNumberOfLayers), and the remaining L-L1 layers of the indicated DMRS port are associated with the L-L1 PUSCH layers indicated by the second precodingAndNumberOfLayers field (precodingAndNumberOfLayers2).
  • the first L1 of the indicated DMRS port is associated with the L1 PUSCH layers indicated by the first srs-ResourceIndicator field (srs-ResourceIndicator), and the remaining L-L1 are associated with the L-L1 PUSCH layers indicated by the second srs-ResourceIndicator field (srs-ResourceIndicator2) of the NCB-based PUSCH.
  • the DMRS port indication may be the same as the PUSCH of the dynamic grant.
  • the "antennaPort” field of the DCI may be used to indicate the DMRS port for SDM transmission.
  • the UE determines the DMRS port for SDM transmission based on the "antennaPort” field of the configuration information (ConfiguredGrantConfig) of the configuration grant.
  • activating DCI may mean a DCI that activates Type 2 CG
  • “scheduling DCI” may mean a DCI that schedules PUSCH retransmission of Type 1 CG.
  • the first L1 of the indicated DMRS port are associated with the L1 PUSCH layers indicated by the first TPMI field, and the remaining L-L1 of the indicated DMRS port are associated with the L-L1 PUSCH layers indicated by the second TPMI field.
  • the first L1 of the indicated DMRS ports are associated with the L1 PUSCH layers indicated by the first SRI field, and the remaining L-L1 of the indicated DMRS ports are associated with the L-L1 PUSCH layers indicated by the second SRI field.
  • the association of the indicated DMRS port with the L1 PUSCH layers indicated by the first/second SRI field and the L1 PUSCH layers indicated by the first/second TPMI field may be directly indicated by higher layer signaling/physical layer signaling.
  • any information may be notified to the UE (from a network (NW) (e.g., a base station (BS))) (in other words, any information is received from the BS by the UE) using physical layer signaling (e.g., DCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PDCCH, PDSCH, reference signal), or a combination thereof.
  • NW network
  • BS base station
  • the MAC CE may be identified by including a new Logical Channel ID (LCID) in the MAC subheader that is not specified in existing standards.
  • LCID Logical Channel ID
  • the notification When the notification is made by a DCI, the notification may be made by a specific field of the DCI, a Radio Network Temporary Identifier (RNTI) used to scramble Cyclic Redundancy Check (CRC) bits assigned to the DCI, the format of the DCI, etc.
  • RNTI Radio Network Temporary Identifier
  • CRC Cyclic Redundancy Check
  • notification of any information to the UE in the above-mentioned embodiments may be performed periodically, semi-persistently, or aperiodically.
  • notification of any information from the UE (to the NW) may be performed using physical layer signaling (e.g., UCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PUCCH, PUSCH, PRACH, reference signal), or a combination thereof.
  • physical layer signaling e.g., UCI
  • higher layer signaling e.g., RRC signaling, MAC CE
  • a specific signal/channel e.g., PUCCH, PUSCH, PRACH, reference signal
  • the MAC CE may be identified by including a new LCID in the MAC subheader that is not specified in existing standards.
  • the notification may be transmitted using PUCCH or PUSCH.
  • notification of any information from the UE may be performed periodically, semi-persistently, or aperiodically.
  • At least one of the above-mentioned embodiments may be applied when a specific condition is satisfied, which may be specified in a standard or may be notified to a UE/BS using higher layer signaling/physical layer signaling.
  • At least one of the above-described embodiments may be applied only to UEs that have reported or support a particular UE capability.
  • the specific UE capabilities may indicate at least one of the following: Supporting specific processing/operations/control/information for at least one of the above embodiments; - Support STxMP, Supports SDCI STxMP SDM; Supports SDCI STxMP SFM; Number of DMRS ports in STxMP SDM method, ⁇ Values of L and L1.
  • the above-mentioned specific UE capabilities may be capabilities that are applied across all frequencies (commonly regardless of frequency), capabilities per frequency (e.g., one or a combination of a cell, band, band combination, BWP, component carrier, etc.), capabilities per frequency range (e.g., Frequency Range 1 (FR1), FR2, FR3, FR4, FR5, FR2-1, FR2-2), capabilities per subcarrier spacing (SubCarrier Spacing (SCS)), or capabilities per Feature Set (FS) or Feature Set Per Component-carrier (FSPC).
  • FR1 Frequency Range 1
  • FR2 FR2, FR3, FR4, FR5, FR2-1, FR2-2
  • SCS subcarrier Spacing
  • FS Feature Set
  • FSPC Feature Set Per Component-carrier
  • the specific UE capabilities may be capabilities that are applied across all duplexing methods (commonly regardless of the duplexing method), or may be capabilities for each duplexing method (e.g., Time Division Duplex (TDD) and Frequency Division Duplex (FDD)).
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the above-mentioned embodiments may be applied when the UE configures/activates/triggers specific information related to the above-mentioned embodiments (or performs the operations of the above-mentioned embodiments) by higher layer signaling/physical layer signaling.
  • the specific information may be information indicating that SDCI STxMP SDM/SFN is enabled, any RRC parameters for a specific release (e.g., Rel. 18/19), etc.
  • the UE may, for example, apply Rel. 15/16 operations.
  • SRS resource indicator field and the precoding and number of layers field is associated with a first SRS resource set, and at least one of the SRS resource indicator 2 field and the precoding and number of layers 2 field is associated with a second SRS resource set.
  • the receiving unit receives downlink control information (DCI) for scheduling retransmission of a PUSCH in a type 1 configuration grant;
  • the DCI includes two SRS resource indicator (SRI) fields, two transmit precoding matrix index (TPMI) fields, and an SRS resource set indication field;
  • SRI SRS resource indicator
  • TPMI transmit precoding matrix index
  • SRS resource set indication field SRS resource set indication field
  • the terminal according to Supplementary Note 1 or 2, wherein the control unit interprets two SRI fields, two TPMI fields, and an SRS resource set indication field in the same manner as in the case of a dynamic grant PUSCH.
  • the receiving unit receives configuration information of a configuration grant, The terminal according to any one of Supplementary Note 1 to Supplementary Note 3, wherein the control unit determines a demodulation reference signal (DMRS) port for SDM transmission based on an antenna port field of the configuration information.
  • DMRS demodulation reference signal
  • PUSCH physical uplink shared channel
  • SDM spatial division multiplexing
  • SFN single frame network
  • the receiver receives downlink control information (DCI) that activates a type 2 configuration grant;
  • the DCI includes two SRS resource indicator (SRI) fields, two transmit precoding matrix index (TPMI) fields, and an SRS resource set indication field;
  • the terminal according to Supplementary Note 1, wherein the control unit interprets two SRI fields, two TPMI fields, and an SRS resource set indication field in the same manner as in the case of a dynamic grant PUSCH.
  • the receiving unit receives configuration information of a configuration grant, The terminal according to claim 1 or 2, wherein the control unit determines a demodulation reference signal (DMRS) port for SDM transmission based on an antenna port field of the configuration information.
  • DMRS demodulation reference signal
  • Wired communication system A configuration of a wireless communication system according to an embodiment of the present disclosure will be described below.
  • communication is performed using any one of the wireless communication methods according to the above embodiments of the present disclosure or a combination of these.
  • FIG. 8 is a diagram showing an example of a schematic configuration of a wireless communication system according to an embodiment.
  • the wireless communication system 1 (which may simply be referred to as system 1) may be a system that realizes communication using Long Term Evolution (LTE) specified by the Third Generation Partnership Project (3GPP), 5th generation mobile communication system New Radio (5G NR), or the like.
  • LTE Long Term Evolution
  • 3GPP Third Generation Partnership Project
  • 5G NR 5th generation mobile communication system New Radio
  • the wireless communication system 1 may also support dual connectivity between multiple Radio Access Technologies (RATs) (Multi-RAT Dual Connectivity (MR-DC)).
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • RATs Radio Access Technologies
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • EN-DC E-UTRA-NR Dual Connectivity
  • NE-DC NR-E-UTRA Dual Connectivity
  • the LTE (E-UTRA) base station (eNB) is the master node (MN), and the NR base station (gNB) is the secondary node (SN).
  • the NR base station (gNB) is the MN, and the LTE (E-UTRA) base station (eNB) is the SN.
  • the wireless communication system 1 may support dual connectivity between multiple base stations within the same RAT (e.g., dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • gNBs NR base stations
  • N-DC Dual Connectivity
  • the wireless communication system 1 may include a base station 11 that forms a macrocell C1 with a relatively wide coverage, and base stations 12 (12a-12c) that are arranged within the macrocell C1 and form a small cell C2 that is narrower than the macrocell C1.
  • a user terminal 20 may be located within at least one of the cells. The arrangement and number of each cell and user terminal 20 are not limited to the embodiment shown in the figure. Hereinafter, when there is no need to distinguish between the base stations 11 and 12, they will be collectively referred to as base station 10.
  • the user terminal 20 may be connected to at least one of the multiple base stations 10.
  • the user terminal 20 may utilize at least one of carrier aggregation (CA) using multiple component carriers (CC) and dual connectivity (DC).
  • CA carrier aggregation
  • CC component carriers
  • DC dual connectivity
  • Each CC may be included in at least one of a first frequency band (Frequency Range 1 (FR1)) and a second frequency band (Frequency Range 2 (FR2)).
  • Macro cell C1 may be included in FR1
  • small cell C2 may be included in FR2.
  • FR1 may be a frequency band below 6 GHz (sub-6 GHz)
  • FR2 may be a frequency band above 24 GHz (above-24 GHz). Note that the frequency bands and definitions of FR1 and FR2 are not limited to these, and for example, FR1 may correspond to a higher frequency band than FR2.
  • the user terminal 20 may communicate using at least one of Time Division Duplex (TDD) and Frequency Division Duplex (FDD) in each CC.
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the multiple base stations 10 may be connected by wire (e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.) or wirelessly (e.g., NR communication).
  • wire e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.
  • NR communication e.g., NR communication
  • base station 11 which corresponds to the upper station
  • IAB Integrated Access Backhaul
  • base station 12 which corresponds to a relay station
  • the base station 10 may be connected to the core network 30 directly or via another base station 10.
  • the core network 30 may include at least one of, for example, an Evolved Packet Core (EPC), a 5G Core Network (5GCN), a Next Generation Core (NGC), etc.
  • EPC Evolved Packet Core
  • 5GCN 5G Core Network
  • NGC Next Generation Core
  • the core network 30 may include network functions (Network Functions (NF)) such as, for example, a User Plane Function (UPF), an Access and Mobility management Function (AMF), a Session Management Function (SMF), a Unified Data Management (UDM), an Application Function (AF), a Data Network (DN), a Location Management Function (LMF), and Operation, Administration and Maintenance (Management) (OAM).
  • NF Network Functions
  • UPF User Plane Function
  • AMF Access and Mobility management Function
  • SMF Session Management Function
  • UDM Unified Data Management
  • AF Application Function
  • DN Data Network
  • LMF Location Management Function
  • OAM Operation, Administration and Maintenance
  • the user terminal 20 may be a terminal that supports at least one of the communication methods such as LTE, LTE-A, and 5G.
  • a wireless access method based on Orthogonal Frequency Division Multiplexing may be used.
  • OFDM Orthogonal Frequency Division Multiplexing
  • CP-OFDM Cyclic Prefix OFDM
  • DFT-s-OFDM Discrete Fourier Transform Spread OFDM
  • OFDMA Orthogonal Frequency Division Multiple Access
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • the radio access method may also be called a waveform.
  • other radio access methods e.g., other single-carrier transmission methods, other multi-carrier transmission methods
  • a downlink shared channel (Physical Downlink Shared Channel (PDSCH)) shared by each user terminal 20, a broadcast channel (Physical Broadcast Channel (PBCH)), a downlink control channel (Physical Downlink Control Channel (PDCCH)), etc. may be used as the downlink channel.
  • PDSCH Physical Downlink Shared Channel
  • PBCH Physical Broadcast Channel
  • PDCCH Physical Downlink Control Channel
  • an uplink shared channel (Physical Uplink Shared Channel (PUSCH)) shared by each user terminal 20, an uplink control channel (Physical Uplink Control Channel (PUCCH)), a random access channel (Physical Random Access Channel (PRACH)), etc. may be used as an uplink channel.
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Control Channel
  • PRACH Physical Random Access Channel
  • SIB System Information Block
  • PDSCH User data, upper layer control information, System Information Block (SIB), etc.
  • SIB System Information Block
  • PUSCH User data, upper layer control information, etc.
  • MIB Master Information Block
  • PBCH Physical Broadcast Channel
  • Lower layer control information may be transmitted by the PDCCH.
  • the lower layer control information may include, for example, downlink control information (Downlink Control Information (DCI)) including scheduling information for at least one of the PDSCH and the PUSCH.
  • DCI Downlink Control Information
  • the DCI for scheduling the PDSCH may be called a DL assignment or DL DCI
  • the DCI for scheduling the PUSCH may be called a UL grant or UL DCI.
  • the PDSCH may be interpreted as DL data
  • the PUSCH may be interpreted as UL data.
  • a control resource set (COntrol REsource SET (CORESET)) and a search space may be used to detect the PDCCH.
  • the CORESET corresponds to the resources to search for DCI.
  • the search space corresponds to the search region and search method of PDCCH candidates.
  • One CORESET may be associated with one or multiple search spaces. The UE may monitor the CORESET associated with a search space based on the search space configuration.
  • a search space may correspond to PDCCH candidates corresponding to one or more aggregation levels.
  • One or more search spaces may be referred to as a search space set. Note that the terms “search space,” “search space set,” “search space setting,” “search space set setting,” “CORESET,” “CORESET setting,” etc. in this disclosure may be read as interchangeable.
  • the PUCCH may transmit uplink control information (UCI) including at least one of channel state information (CSI), delivery confirmation information (which may be called, for example, Hybrid Automatic Repeat reQuest ACKnowledgement (HARQ-ACK), ACK/NACK, etc.), and a scheduling request (SR).
  • UCI uplink control information
  • CSI channel state information
  • HARQ-ACK Hybrid Automatic Repeat reQuest ACKnowledgement
  • ACK/NACK ACK/NACK
  • SR scheduling request
  • the PRACH may transmit a random access preamble for establishing a connection with a cell.
  • downlink, uplink, etc. may be expressed without adding "link.”
  • various channels may be expressed without adding "Physical” to the beginning.
  • a synchronization signal (SS), a downlink reference signal (DL-RS), etc. may be transmitted.
  • a cell-specific reference signal (CRS), a channel state information reference signal (CSI-RS), a demodulation reference signal (DMRS), a positioning reference signal (PRS), a phase tracking reference signal (PTRS), etc. may be transmitted.
  • the synchronization signal may be, for example, at least one of a Primary Synchronization Signal (PSS) and a Secondary Synchronization Signal (SSS).
  • a signal block including an SS (PSS, SSS) and a PBCH (and a DMRS for PBCH) may be called an SS/PBCH block, an SS Block (SSB), etc.
  • the SS, SSB, etc. may also be called a reference signal.
  • a measurement reference signal Sounding Reference Signal (SRS)
  • a demodulation reference signal DMRS
  • UL-RS uplink reference signal
  • DMRS may also be called a user equipment-specific reference signal (UE-specific Reference Signal).
  • the base station 9 is a diagram showing an example of a configuration of a base station according to an embodiment.
  • the base station 10 includes a control unit 110, a transceiver unit 120, a transceiver antenna 130, and a transmission line interface 140. Note that one or more of each of the control unit 110, the transceiver unit 120, the transceiver antenna 130, and the transmission line interface 140 may be provided.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the base station 10 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 110 controls the entire base station 10.
  • the control unit 110 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 110 may control signal generation, scheduling (e.g., resource allocation, mapping), etc.
  • the control unit 110 may control transmission and reception using the transceiver unit 120, the transceiver antenna 130, and the transmission path interface 140, measurement, etc.
  • the control unit 110 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 120.
  • the control unit 110 may perform call processing of communication channels (setting, release, etc.), status management of the base station 10, management of radio resources, etc.
  • the transceiver unit 120 may include a baseband unit 121, a radio frequency (RF) unit 122, and a measurement unit 123.
  • the baseband unit 121 may include a transmission processing unit 1211 and a reception processing unit 1212.
  • the transceiver unit 120 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 120 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 1211 and an RF unit 122.
  • the reception unit may be composed of a reception processing unit 1212, an RF unit 122, and a measurement unit 123.
  • the transmitting/receiving antenna 130 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 120 may transmit the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 120 may receive the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 120 may form at least one of the transmit beam and the receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 120 may perform Packet Data Convergence Protocol (PDCP) layer processing, Radio Link Control (RLC) layer processing (e.g., RLC retransmission control), Medium Access Control (MAC) layer processing (e.g., HARQ retransmission control), etc., on data and control information obtained from the control unit 110, and generate a bit string to be transmitted.
  • PDCP Packet Data Convergence Protocol
  • RLC Radio Link Control
  • MAC Medium Access Control
  • HARQ retransmission control HARQ retransmission control
  • the transceiver 120 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • channel coding which may include error correction coding
  • DFT Discrete Fourier Transform
  • IFFT Inverse Fast Fourier Transform
  • the transceiver unit 120 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 130.
  • the transceiver unit 120 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 130.
  • the transceiver 120 may apply reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • FFT Fast Fourier Transform
  • IDFT Inverse Discrete Fourier Transform
  • filtering demapping
  • demodulation which may include error correction decoding
  • MAC layer processing which may include error correction decoding
  • the transceiver 120 may perform measurements on the received signal.
  • the measurement unit 123 may perform Radio Resource Management (RRM) measurements, Channel State Information (CSI) measurements, etc. based on the received signal.
  • the measurement unit 123 may measure received power (e.g., Reference Signal Received Power (RSRP)), received quality (e.g., Reference Signal Received Quality (RSRQ), Signal to Interference plus Noise Ratio (SINR), Signal to Noise Ratio (SNR)), signal strength (e.g., Received Signal Strength Indicator (RSSI)), propagation path information (e.g., CSI), etc.
  • RSRP Reference Signal Received Power
  • RSSI Received Signal Strength Indicator
  • the measurement results may be output to the control unit 110.
  • the transmission path interface 140 may transmit and receive signals (backhaul signaling) between devices included in the core network 30 (e.g., network nodes providing NF), other base stations 10, etc., and may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • devices included in the core network 30 e.g., network nodes providing NF
  • other base stations 10, etc. may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • the transmitter and receiver of the base station 10 in this disclosure may be configured with at least one of the transmitter/receiver 120, the transmitter/receiver antenna 130, and the transmission path interface 140.
  • the transceiver unit 120 may transmit a type 1 configuration grant and configuration information for two measurement reference signal (SRS) resource sets.
  • SRS measurement reference signal
  • the transceiver unit 120 may transmit a type 2 configuration grant and configuration information for two measurement reference signal (SRS) resource sets.
  • SRS measurement reference signal
  • the control unit 110 may also control reception of a single DCI multi-panel simultaneous transmission physical uplink shared channel (PUSCH) using spatial division multiplexing (SDM) or a single frame network (SFN).
  • PUSCH physical uplink shared channel
  • SDM spatial division multiplexing
  • SFN single frame network
  • the user terminal 10 is a diagram showing an example of the configuration of a user terminal according to an embodiment.
  • the user terminal 20 includes a control unit 210, a transceiver unit 220, and a transceiver antenna 230. Note that the control unit 210, the transceiver unit 220, and the transceiver antenna 230 may each include one or more.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the user terminal 20 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 210 controls the entire user terminal 20.
  • the control unit 210 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 210 may control signal generation, mapping, etc.
  • the control unit 210 may control transmission and reception using the transceiver unit 220 and the transceiver antenna 230, measurement, etc.
  • the control unit 210 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 220.
  • the transceiver unit 220 may include a baseband unit 221, an RF unit 222, and a measurement unit 223.
  • the baseband unit 221 may include a transmission processing unit 2211 and a reception processing unit 2212.
  • the transceiver unit 220 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 220 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 2211 and an RF unit 222.
  • the reception unit may be composed of a reception processing unit 2212, an RF unit 222, and a measurement unit 223.
  • the transmitting/receiving antenna 230 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 220 may receive the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 220 may transmit the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 220 may form at least one of the transmit beam and receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 220 may perform PDCP layer processing, RLC layer processing (e.g., RLC retransmission control), MAC layer processing (e.g., HARQ retransmission control), etc. on the data and control information acquired from the controller 210, and generate a bit string to be transmitted.
  • RLC layer processing e.g., RLC retransmission control
  • MAC layer processing e.g., HARQ retransmission control
  • the transceiver 220 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • Whether or not to apply DFT processing may be based on the settings of transform precoding.
  • the transceiver unit 220 transmission processing unit 2211
  • the transceiver unit 220 may perform DFT processing as the above-mentioned transmission processing in order to transmit the channel using a DFT-s-OFDM waveform, and when transform precoding is not enabled, it is not necessary to perform DFT processing as the above-mentioned transmission processing.
  • the transceiver unit 220 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 230.
  • the transceiver unit 220 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 230.
  • the transceiver 220 may apply reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • the transceiver 220 may perform measurements on the received signal. For example, the measurement unit 223 may perform RRM measurements, CSI measurements, etc. based on the received signal.
  • the measurement unit 223 may measure received power (e.g., RSRP), received quality (e.g., RSRQ, SINR, SNR), signal strength (e.g., RSSI), propagation path information (e.g., CSI), etc.
  • the measurement results may be output to the control unit 210.
  • the measurement unit 223 may derive channel measurements for CSI calculation based on channel measurement resources.
  • the channel measurement resources may be, for example, non-zero power (NZP) CSI-RS resources.
  • the measurement unit 223 may derive interference measurements for CSI calculation based on interference measurement resources.
  • the interference measurement resources may be at least one of NZP CSI-RS resources for interference measurement, CSI-Interference Measurement (IM) resources, etc.
  • CSI-IM may be called CSI-Interference Management (IM) or may be interchangeably read as Zero Power (ZP) CSI-RS.
  • CSI-RS, NZP CSI-RS, ZP CSI-RS, CSI-IM, CSI-SSB, etc. may be read as interchangeable.
  • the transmitting unit and receiving unit of the user terminal 20 in this disclosure may be configured by at least one of the transmitting/receiving unit 220 and the transmitting/receiving antenna 230.
  • the transceiver unit 220 may receive a type 1 configuration grant and configuration information for two measurement reference signal (SRS) resource sets.
  • SRS measurement reference signal
  • the control unit 210 may control a single DCI multi-panel simultaneous transmission physical uplink shared channel (PUSCH) using spatial division multiplexing (SDM) or a single frame network (SFN).
  • PUSCH physical uplink shared channel
  • SDM spatial division multiplexing
  • SFN single frame network
  • At least one of the SRS resource indicator field and the precoding and number of layers field may be associated with a first SRS resource set, and at least one of the SRS resource indicator 2 field and the precoding and number of layers 2 field may be associated with a second SRS resource set.
  • the transceiver 220 may receive downlink control information (DCI) that schedules the retransmission of the PUSCH in the type 1 configuration grant.
  • the DCI may include two SRS resource indicator (SRI) fields, two transmit precoding matrix index (TPMI) fields, and an SRS resource set indication field.
  • SRI SRS resource indicator
  • TPMI transmit precoding matrix index
  • SRS resource set indication field SRS resource set indication field.
  • the control unit 210 may interpret the two SRI fields, the two TPMI fields, and the SRS resource set indication field in the same way as in the case of the dynamic grant PUSCH.
  • the transceiver unit 220 may receive configuration information of the configuration grant.
  • the control unit 210 may determine a demodulation reference signal (DMRS) port for SDM transmission based on the antenna port field of the configuration information.
  • DMRS demodulation reference signal
  • the transceiver unit 220 may receive a type 2 configuration grant and configuration information for two measurement reference signal (SRS) resource sets.
  • SRS measurement reference signal
  • the transceiver 220 may receive downlink control information (DCI) activating a type 2 configuration grant.
  • the DCI may include two SRS resource indicator (SRI) fields, two transmit precoding matrix index (TPMI) fields, and an SRS resource set indication field.
  • the control unit 210 may interpret the two SRI fields, the two TPMI fields, and the SRS resource set indication field in the same manner as in the case of a dynamic grant PUSCH.
  • the transceiver unit 220 may receive configuration information of the configuration grant.
  • the control unit 210 may determine a demodulation reference signal (DMRS) port for SDM transmission based on the antenna port field of the configuration information.
  • DMRS demodulation reference signal
  • each functional block may be realized using one device that is physically or logically coupled, or may be realized using two or more devices that are physically or logically separated and directly or indirectly connected (for example, using wires, wirelessly, etc.).
  • the functional blocks may be realized by combining the one device or the multiple devices with software.
  • the functions include, but are not limited to, judgement, determination, judgment, calculation, computation, processing, derivation, investigation, search, confirmation, reception, transmission, output, access, resolution, selection, election, establishment, comparison, assumption, expectation, deeming, broadcasting, notifying, communicating, forwarding, configuring, reconfiguring, allocating, mapping, and assignment.
  • a functional block (component) that performs the transmission function may be called a transmitting unit, a transmitter, and the like. In either case, as mentioned above, there are no particular limitations on the method of realization.
  • a base station, a user terminal, etc. in one embodiment of the present disclosure may function as a computer that performs processing of the wireless communication method of the present disclosure.
  • FIG. 11 is a diagram showing an example of the hardware configuration of a base station and a user terminal according to one embodiment.
  • the above-mentioned base station 10 and user terminal 20 may be physically configured as a computer device including a processor 1001, a memory 1002, a storage 1003, a communication device 1004, an input device 1005, an output device 1006, a bus 1007, etc.
  • the terms apparatus, circuit, device, section, unit, etc. may be interpreted as interchangeable.
  • the hardware configuration of the base station 10 and the user terminal 20 may be configured to include one or more of the devices shown in the figures, or may be configured to exclude some of the devices.
  • processor 1001 may be implemented by one or more chips.
  • the functions of the base station 10 and the user terminal 20 are realized, for example, by loading specific software (programs) onto hardware such as the processor 1001 and memory 1002, causing the processor 1001 to perform calculations, control communications via the communication device 1004, and control at least one of the reading and writing of data in the memory 1002 and storage 1003.
  • the processor 1001 for example, runs an operating system to control the entire computer.
  • the processor 1001 may be configured as a central processing unit (CPU) including an interface with peripheral devices, a control device, an arithmetic unit, registers, etc.
  • CPU central processing unit
  • control unit 110 210
  • transmission/reception unit 120 220
  • etc. may be realized by the processor 1001.
  • the processor 1001 also reads out programs (program codes), software modules, data, etc. from at least one of the storage 1003 and the communication device 1004 into the memory 1002, and executes various processes according to these.
  • the programs used are those that cause a computer to execute at least some of the operations described in the above embodiments.
  • the control unit 110 (210) may be realized by a control program stored in the memory 1002 and running on the processor 1001, and similar implementations may be made for other functional blocks.
  • Memory 1002 is a computer-readable recording medium and may be composed of at least one of, for example, Read Only Memory (ROM), Erasable Programmable ROM (EPROM), Electrically EPROM (EEPROM), Random Access Memory (RAM), and other suitable storage media. Memory 1002 may also be called a register, cache, main memory, etc. Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • ROM Read Only Memory
  • EPROM Erasable Programmable ROM
  • EEPROM Electrically EPROM
  • RAM Random Access Memory
  • Memory 1002 may also be called a register, cache, main memory, etc.
  • Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • Storage 1003 is a computer-readable recording medium and may be composed of at least one of a flexible disk, a floppy disk, a magneto-optical disk (e.g., a compact disk (Compact Disc ROM (CD-ROM)), a digital versatile disk, a Blu-ray disk), a removable disk, a hard disk drive, a smart card, a flash memory device (e.g., a card, a stick, a key drive), a magnetic stripe, a database, a server, or other suitable storage medium.
  • Storage 1003 may also be referred to as an auxiliary storage device.
  • the communication device 1004 is hardware (transmitting/receiving device) for communicating between computers via at least one of a wired network and a wireless network, and is also called, for example, a network device, a network controller, a network card, or a communication module.
  • the communication device 1004 may be configured to include a high-frequency switch, a duplexer, a filter, a frequency synthesizer, etc., to realize at least one of Frequency Division Duplex (FDD) and Time Division Duplex (TDD).
  • FDD Frequency Division Duplex
  • TDD Time Division Duplex
  • the above-mentioned transmitting/receiving unit 120 (220), transmitting/receiving antenna 130 (230), etc. may be realized by the communication device 1004.
  • the transmitting/receiving unit 120 (220) may be implemented as a transmitting unit 120a (220a) and a receiving unit 120b (220b) that are physically or logically separated.
  • the input device 1005 is an input device (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, etc.) that accepts input from the outside.
  • the output device 1006 is an output device (e.g., a display, a speaker, a Light Emitting Diode (LED) lamp, etc.) that outputs to the outside.
  • the input device 1005 and the output device 1006 may be integrated into one structure (e.g., a touch panel).
  • each device such as the processor 1001 and memory 1002 is connected by a bus 1007 for communicating information.
  • the bus 1007 may be configured using a single bus, or may be configured using different buses between each device.
  • the base station 10 and the user terminal 20 may also be configured to include hardware such as a microprocessor, a digital signal processor (DSP), an application specific integrated circuit (ASIC), a programmable logic device (PLD), or a field programmable gate array (FPGA), and some or all of the functional blocks may be realized using the hardware.
  • the processor 1001 may be implemented using at least one of these pieces of hardware.
  • a channel, a symbol, and a signal may be read as mutually interchangeable.
  • a signal may also be a message.
  • a reference signal may be abbreviated as RS, and may be called a pilot, a pilot signal, or the like depending on the applied standard.
  • a component carrier may also be called a cell, a frequency carrier, a carrier frequency, or the like.
  • a radio frame may be composed of one or more periods (frames) in the time domain.
  • Each of the one or more periods (frames) constituting a radio frame may be called a subframe.
  • a subframe may be composed of one or more slots in the time domain.
  • a subframe may have a fixed time length (e.g., 1 ms) that is independent of numerology.
  • the numerology may be a communication parameter that is applied to at least one of the transmission and reception of a signal or channel.
  • the numerology may indicate, for example, at least one of the following: SubCarrier Spacing (SCS), bandwidth, symbol length, cyclic prefix length, Transmission Time Interval (TTI), number of symbols per TTI, radio frame configuration, a specific filtering process performed by the transceiver in the frequency domain, a specific windowing process performed by the transceiver in the time domain, etc.
  • SCS SubCarrier Spacing
  • TTI Transmission Time Interval
  • radio frame configuration a specific filtering process performed by the transceiver in the frequency domain
  • a specific windowing process performed by the transceiver in the time domain etc.
  • a slot may consist of one or more symbols in the time domain (such as Orthogonal Frequency Division Multiplexing (OFDM) symbols, Single Carrier Frequency Division Multiple Access (SC-FDMA) symbols, etc.).
  • OFDM Orthogonal Frequency Division Multiplexing
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • a slot may also be a time unit based on numerology.
  • a slot may include multiple minislots. Each minislot may consist of one or multiple symbols in the time domain. A minislot may also be called a subslot. A minislot may consist of fewer symbols than a slot.
  • a PDSCH (or PUSCH) transmitted in a time unit larger than a minislot may be called PDSCH (PUSCH) mapping type A.
  • a PDSCH (or PUSCH) transmitted using a minislot may be called PDSCH (PUSCH) mapping type B.
  • a radio frame, a subframe, a slot, a minislot, and a symbol all represent time units when transmitting a signal.
  • a different name may be used for a radio frame, a subframe, a slot, a minislot, and a symbol, respectively.
  • the time units such as a frame, a subframe, a slot, a minislot, and a symbol in this disclosure may be read as interchangeable.
  • one subframe may be called a TTI
  • multiple consecutive subframes may be called a TTI
  • one slot or one minislot may be called a TTI.
  • at least one of the subframe and the TTI may be a subframe (1 ms) in existing LTE, a period shorter than 1 ms (e.g., 1-13 symbols), or a period longer than 1 ms.
  • the unit representing the TTI may be called a slot, minislot, etc., instead of a subframe.
  • TTI refers to, for example, the smallest time unit for scheduling in wireless communication.
  • a base station schedules each user terminal by allocating radio resources (such as frequency bandwidth and transmission power that can be used by each user terminal) in TTI units.
  • radio resources such as frequency bandwidth and transmission power that can be used by each user terminal
  • the TTI may be a transmission time unit for a channel-coded data packet (transport block), a code block, a code word, etc., or may be a processing unit for scheduling, link adaptation, etc.
  • the time interval e.g., the number of symbols
  • the time interval in which a transport block, a code block, a code word, etc. is actually mapped may be shorter than the TTI.
  • one or more TTIs may be the minimum time unit of scheduling.
  • the number of slots (minislots) that constitute the minimum time unit of scheduling may be controlled.
  • a TTI having a time length of 1 ms may be called a normal TTI (TTI in 3GPP Rel. 8-12), normal TTI, long TTI, normal subframe, normal subframe, long subframe, slot, etc.
  • a TTI shorter than a normal TTI may be called a shortened TTI, short TTI, partial or fractional TTI, shortened subframe, short subframe, minislot, subslot, slot, etc.
  • a long TTI (e.g., a normal TTI, a subframe, etc.) may be interpreted as a TTI having a time length of more than 1 ms
  • a short TTI e.g., a shortened TTI, etc.
  • TTI length shorter than the TTI length of a long TTI and equal to or greater than 1 ms.
  • a resource block is a resource allocation unit in the time domain and frequency domain, and may include one or more consecutive subcarriers in the frequency domain.
  • the number of subcarriers included in an RB may be the same regardless of numerology, and may be, for example, 12.
  • the number of subcarriers included in an RB may be determined based on numerology.
  • an RB may include one or more symbols in the time domain and may be one slot, one minislot, one subframe, or one TTI in length.
  • One TTI, one subframe, etc. may each be composed of one or more resource blocks.
  • one or more RBs may be referred to as a physical resource block (Physical RB (PRB)), a sub-carrier group (Sub-Carrier Group (SCG)), a resource element group (Resource Element Group (REG)), a PRB pair, an RB pair, etc.
  • PRB Physical RB
  • SCG sub-carrier Group
  • REG resource element group
  • PRB pair an RB pair, etc.
  • a resource block may be composed of one or more resource elements (REs).
  • REs resource elements
  • one RE may be a radio resource area of one subcarrier and one symbol.
  • a Bandwidth Part which may also be referred to as a partial bandwidth, may represent a subset of contiguous common resource blocks (RBs) for a given numerology on a given carrier, where the common RBs may be identified by an index of the RB relative to a common reference point of the carrier.
  • PRBs may be defined in a BWP and numbered within the BWP.
  • the BWP may include a UL BWP (BWP for UL) and a DL BWP (BWP for DL).
  • BWP UL BWP
  • BWP for DL DL BWP
  • One or more BWPs may be configured for a UE within one carrier.
  • At least one of the configured BWPs may be active, and the UE may not expect to transmit or receive a given signal/channel outside the active BWP.
  • BWP bitmap
  • radio frames, subframes, slots, minislots, and symbols are merely examples.
  • the number of subframes included in a radio frame, the number of slots per subframe or radio frame, the number of minislots included in a slot, the number of symbols and RBs included in a slot or minislot, the number of subcarriers included in an RB, as well as the number of symbols in a TTI, the symbol length, and the cyclic prefix (CP) length can be changed in various ways.
  • the information, parameters, etc. described in this disclosure may be represented using absolute values, may be represented using relative values from a predetermined value, or may be represented using other corresponding information.
  • a radio resource may be indicated by a predetermined index.
  • the names used for parameters and the like in this disclosure are not limiting in any respect. Furthermore, the formulas and the like using these parameters may differ from those explicitly disclosed in this disclosure.
  • the various channels (PUCCH, PDCCH, etc.) and information elements may be identified by any suitable names, and therefore the various names assigned to these various channels and information elements are not limiting in any respect.
  • the information, signals, etc. described in this disclosure may be represented using any of a variety of different technologies.
  • the data, instructions, commands, information, signals, bits, symbols, chips, etc. that may be referred to throughout the above description may be represented by voltages, currents, electromagnetic waves, magnetic fields or magnetic particles, optical fields or photons, or any combination thereof.
  • information, signals, etc. may be output from a higher layer to a lower layer and/or from a lower layer to a higher layer.
  • Information, signals, etc. may be input/output via multiple network nodes.
  • Input/output information, signals, etc. may be stored in a specific location (e.g., memory) or may be managed using a management table. Input/output information, signals, etc. may be overwritten, updated, or added to. Output information, signals, etc. may be deleted. Input information, signals, etc. may be transmitted to another device.
  • a specific location e.g., memory
  • Input/output information, signals, etc. may be overwritten, updated, or added to.
  • Output information, signals, etc. may be deleted.
  • Input information, signals, etc. may be transmitted to another device.
  • the notification of information is not limited to the aspects/embodiments described in this disclosure, and may be performed using other methods.
  • the notification of information in this disclosure may be performed by physical layer signaling (e.g., Downlink Control Information (DCI), Uplink Control Information (UCI)), higher layer signaling (e.g., Radio Resource Control (RRC) signaling, broadcast information (Master Information Block (MIB), System Information Block (SIB)), etc.), Medium Access Control (MAC) signaling), other signals, or a combination of these.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • RRC Radio Resource Control
  • MIB Master Information Block
  • SIB System Information Block
  • MAC Medium Access Control
  • the physical layer signaling may be called Layer 1/Layer 2 (L1/L2) control information (L1/L2 control signal), L1 control information (L1 control signal), etc.
  • the RRC signaling may be called an RRC message, for example, an RRC Connection Setup message, an RRC Connection Reconfiguration message, etc.
  • the MAC signaling may be notified, for example, using a MAC Control Element (CE).
  • CE MAC Control Element
  • notification of specified information is not limited to explicit notification, but may be implicit (e.g., by not notifying the specified information or by notifying other information).
  • the determination may be based on a value represented by a single bit (0 or 1), a Boolean value represented by true or false, or a comparison of numerical values (e.g., with a predetermined value).
  • Software shall be construed broadly to mean instructions, instruction sets, code, code segments, program code, programs, subprograms, software modules, applications, software applications, software packages, routines, subroutines, objects, executable files, threads of execution, procedures, functions, etc., whether referred to as software, firmware, middleware, microcode, hardware description language, or otherwise.
  • Software, instructions, information, etc. may also be transmitted and received via a transmission medium.
  • a transmission medium For example, if the software is transmitted from a website, server, or other remote source using at least one of wired technologies (such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)), and/or wireless technologies (such as infrared, microwave, etc.), then at least one of these wired and wireless technologies is included within the definition of a transmission medium.
  • wired technologies such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)
  • wireless technologies such as infrared, microwave, etc.
  • Network may refer to the devices included in the network (e.g., base stations).
  • the antenna port may be interchangeably read as an antenna port for any signal/channel (e.g., a demodulation reference signal (DMRS) port).
  • the resource may be interchangeably read as a resource for any signal/channel (e.g., a reference signal resource, an SRS resource, etc.).
  • the resource may include time/frequency/code/space/power resources.
  • the spatial domain transmission filter may include at least one of a spatial domain transmission filter and a spatial domain reception filter.
  • the above groups may include, for example, at least one of a spatial relationship group, a Code Division Multiplexing (CDM) group, a Reference Signal (RS) group, a Control Resource Set (CORESET) group, a PUCCH group, an antenna port group (e.g., a DMRS port group), a layer group, a resource group, a beam group, an antenna group, a panel group, etc.
  • CDM Code Division Multiplexing
  • RS Reference Signal
  • CORESET Control Resource Set
  • beam SRS Resource Indicator (SRI), CORESET, CORESET pool, PDSCH, PUSCH, codeword (CW), transport block (TB), RS, etc. may be read as interchangeable.
  • SRI SRS Resource Indicator
  • CORESET CORESET pool
  • PDSCH PUSCH
  • codeword CW
  • TB transport block
  • RS etc.
  • TCI state downlink TCI state
  • DL TCI state downlink TCI state
  • UL TCI state uplink TCI state
  • unified TCI state common TCI state
  • joint TCI state etc.
  • QCL QCL
  • QCL assumptions QCL relationship
  • QCL type information QCL property/properties
  • specific QCL type e.g., Type A, Type D
  • specific QCL type e.g., Type A, Type D
  • index identifier
  • indicator indication, resource ID, etc.
  • sequence list, set, group, cluster, subset, etc.
  • TCI state ID may be interchangeable.
  • TCI state ID may be interchangeable as “set of spatial relationship information (TCI state)", “one or more pieces of spatial relationship information”, etc.
  • TCI state and TCI may be interchangeable.
  • Spatial relationship information and spatial relationship may be interchangeable.
  • Base Station may also be referred to by terms such as macrocell, small cell, femtocell, picocell, etc.
  • a base station can accommodate one or more (e.g., three) cells.
  • a base station accommodates multiple cells, the entire coverage area of the base station can be divided into multiple smaller areas, and each smaller area can also provide communication services by a base station subsystem (e.g., a small base station for indoor use (Remote Radio Head (RRH))).
  • RRH Remote Radio Head
  • the term "cell” or “sector” refers to a part or the entire coverage area of at least one of the base station and base station subsystems that provide communication services in this coverage.
  • a base station transmitting information to a terminal may be interpreted as the base station instructing the terminal to control/operate based on the information.
  • MS Mobile Station
  • UE User Equipment
  • a mobile station may also be referred to as a subscriber station, mobile unit, subscriber unit, wireless unit, remote unit, mobile device, wireless device, wireless communication device, remote device, mobile subscriber station, access terminal, mobile terminal, wireless terminal, remote terminal, handset, user agent, mobile client, client, or some other suitable terminology.
  • At least one of the base station and the mobile station may be called a transmitting device, a receiving device, a wireless communication device, etc.
  • at least one of the base station and the mobile station may be a device mounted on a moving object, the moving object itself, etc.
  • the moving body in question refers to an object that can move, and the moving speed is arbitrary, and of course includes the case where the moving body is stationary.
  • the moving body in question includes, but is not limited to, vehicles, transport vehicles, automobiles, motorcycles, bicycles, connected cars, excavators, bulldozers, wheel loaders, dump trucks, forklifts, trains, buses, handcarts, rickshaws, ships and other watercraft, airplanes, rockets, artificial satellites, drones, multicopters, quadcopters, balloons, and objects mounted on these.
  • the moving body in question may also be a moving body that moves autonomously based on an operating command.
  • the moving object may be a vehicle (e.g., a car, an airplane, etc.), an unmanned moving object (e.g., a drone, an autonomous vehicle, etc.), or a robot (manned or unmanned).
  • a vehicle e.g., a car, an airplane, etc.
  • an unmanned moving object e.g., a drone, an autonomous vehicle, etc.
  • a robot manned or unmanned
  • at least one of the base station and the mobile station may also include devices that do not necessarily move during communication operations.
  • at least one of the base station and the mobile station may be an Internet of Things (IoT) device such as a sensor.
  • IoT Internet of Things
  • FIG. 12 is a diagram showing an example of a vehicle according to an embodiment.
  • the vehicle 40 includes a drive unit 41, a steering unit 42, an accelerator pedal 43, a brake pedal 44, a shift lever 45, left and right front wheels 46, left and right rear wheels 47, an axle 48, an electronic control unit 49, various sensors (including a current sensor 50, a rotation speed sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58), an information service unit 59, and a communication module 60.
  • various sensors including a current sensor 50, a rotation speed sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58
  • an information service unit 59 including a communication module 60.
  • the drive unit 41 is composed of at least one of an engine, a motor, and a hybrid of an engine and a motor, for example.
  • the steering unit 42 includes at least a steering wheel (also called a handlebar), and is configured to steer at least one of the front wheels 46 and the rear wheels 47 based on the operation of the steering wheel operated by the user.
  • the electronic control unit 49 is composed of a microprocessor 61, memory (ROM, RAM) 62, and a communication port (e.g., an Input/Output (IO) port) 63. Signals are input to the electronic control unit 49 from various sensors 50-58 provided in the vehicle.
  • the electronic control unit 49 may also be called an Electronic Control Unit (ECU).
  • ECU Electronic Control Unit
  • Signals from the various sensors 50-58 include a current signal from a current sensor 50 that senses the motor current, a rotation speed signal of the front wheels 46/rear wheels 47 acquired by a rotation speed sensor 51, an air pressure signal of the front wheels 46/rear wheels 47 acquired by an air pressure sensor 52, a vehicle speed signal acquired by a vehicle speed sensor 53, an acceleration signal acquired by an acceleration sensor 54, a depression amount signal of the accelerator pedal 43 acquired by an accelerator pedal sensor 55, a depression amount signal of the brake pedal 44 acquired by a brake pedal sensor 56, an operation signal of the shift lever 45 acquired by a shift lever sensor 57, and a detection signal for detecting obstacles, vehicles, pedestrians, etc. acquired by an object detection sensor 58.
  • the information service unit 59 is composed of various devices, such as a car navigation system, audio system, speakers, displays, televisions, and radios, for providing (outputting) various information such as driving information, traffic information, and entertainment information, and one or more ECUs that control these devices.
  • the information service unit 59 uses information acquired from external devices via the communication module 60, etc., to provide various information/services (e.g., multimedia information/multimedia services) to the occupants of the vehicle 40.
  • various information/services e.g., multimedia information/multimedia services
  • the information service unit 59 may include input devices (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.) that accept input from the outside, and may also include output devices (e.g., a display, a speaker, an LED lamp, a touch panel, etc.) that perform output to the outside.
  • input devices e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.
  • output devices e.g., a display, a speaker, an LED lamp, a touch panel, etc.
  • the driving assistance system unit 64 is composed of various devices that provide functions for preventing accidents and reducing the driver's driving load, such as a millimeter wave radar, a Light Detection and Ranging (LiDAR), a camera, a positioning locator (e.g., a Global Navigation Satellite System (GNSS)), map information (e.g., a High Definition (HD) map, an Autonomous Vehicle (AV) map, etc.), a gyro system (e.g., an Inertial Measurement Unit (IMU), an Inertial Navigation System (INS), etc.), an Artificial Intelligence (AI) chip, and an AI processor, and one or more ECUs that control these devices.
  • the driving assistance system unit 64 also transmits and receives various information via the communication module 60 to realize a driving assistance function or an autonomous driving function.
  • the communication module 60 can communicate with the microprocessor 61 and components of the vehicle 40 via the communication port 63.
  • the communication module 60 transmits and receives data (information) via the communication port 63 between the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, the microprocessor 61 and memory (ROM, RAM) 62 in the electronic control unit 49, and the various sensors 50-58 that are provided on the vehicle 40.
  • the communication module 60 is a communication device that can be controlled by the microprocessor 61 of the electronic control unit 49 and can communicate with an external device. For example, it transmits and receives various information to and from the external device via wireless communication.
  • the communication module 60 may be located either inside or outside the electronic control unit 49.
  • the external device may be, for example, the above-mentioned base station 10 or user terminal 20.
  • the communication module 60 may also be, for example, at least one of the above-mentioned base station 10 and user terminal 20 (it may function as at least one of the base station 10 and user terminal 20).
  • the communication module 60 may transmit at least one of the signals from the various sensors 50-58 described above input to the electronic control unit 49, information obtained based on the signals, and information based on input from the outside (user) obtained via the information service unit 59 to an external device via wireless communication.
  • the electronic control unit 49, the various sensors 50-58, the information service unit 59, etc. may be referred to as input units that accept input.
  • the PUSCH transmitted by the communication module 60 may include information based on the above input.
  • the communication module 60 receives various information (traffic information, signal information, vehicle distance information, etc.) transmitted from an external device and displays it on an information service unit 59 provided in the vehicle.
  • the information service unit 59 may also be called an output unit that outputs information (for example, outputs information to a device such as a display or speaker based on the PDSCH (or data/information decoded from the PDSCH) received by the communication module 60).
  • the communication module 60 also stores various information received from external devices in memory 62 that can be used by the microprocessor 61. Based on the information stored in memory 62, the microprocessor 61 may control the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, various sensors 50-58, and the like provided on the vehicle 40.
  • the base station in the present disclosure may be read as a user terminal.
  • each aspect/embodiment of the present disclosure may be applied to a configuration in which communication between a base station and a user terminal is replaced with communication between multiple user terminals (which may be called, for example, Device-to-Device (D2D), Vehicle-to-Everything (V2X), etc.).
  • the user terminal 20 may be configured to have the functions of the base station 10 described above.
  • terms such as "uplink” and "downlink” may be read as terms corresponding to terminal-to-terminal communication (for example, "sidelink").
  • the uplink channel, downlink channel, etc. may be read as the sidelink channel.
  • the user terminal in this disclosure may be interpreted as a base station.
  • the base station 10 may be configured to have the functions of the user terminal 20 described above.
  • operations that are described as being performed by a base station may in some cases be performed by its upper node.
  • a network that includes one or more network nodes having base stations, it is clear that various operations performed for communication with terminals may be performed by the base station, one or more network nodes other than the base station (such as, but not limited to, a Mobility Management Entity (MME) or a Serving-Gateway (S-GW)), or a combination of these.
  • MME Mobility Management Entity
  • S-GW Serving-Gateway
  • each aspect/embodiment described in this disclosure may be used alone, in combination, or switched between depending on the implementation.
  • the processing procedures, sequences, flow charts, etc. of each aspect/embodiment described in this disclosure may be rearranged as long as there is no inconsistency.
  • the methods described in this disclosure present elements of various steps using an exemplary order, and are not limited to the particular order presented.
  • LTE Long Term Evolution
  • LTE-A LTE-Advanced
  • LTE-B LTE-Beyond
  • SUPER 3G IMT-Advanced
  • 4th generation mobile communication system 4th generation mobile communication system
  • 5G 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • xG x is, for example, an integer or decimal
  • Future Radio Access FX
  • GSM Global System for Mobile communications
  • CDMA2000 Code Division Multiple Access
  • UMB Ultra Mobile Broadband
  • IEEE 802.11 Wi-Fi
  • IEEE 802.16 WiMAX (registered trademark)
  • IEEE 802.20 Ultra-WideBand (UWB), Bluetooth (registered trademark), and other appropriate wireless communication methods, as well as next-generation systems that are expanded, modified,
  • the phrase “based on” does not mean “based only on,” unless expressly stated otherwise. In other words, the phrase “based on” means both “based only on” and “based at least on.”
  • any reference to elements using designations such as “first,” “second,” etc., used in this disclosure does not generally limit the quantity or order of those elements. These designations may be used in this disclosure as a convenient method of distinguishing between two or more elements. Thus, a reference to a first and second element does not imply that only two elements may be employed or that the first element must precede the second element in some way.
  • determining may encompass a wide variety of actions. For example, “determining” may be considered to be judging, calculating, computing, processing, deriving, investigating, looking up, search, inquiry (e.g., looking in a table, database, or other data structure), ascertaining, etc.
  • Determining may also be considered to mean “determining” receiving (e.g., receiving information), transmitting (e.g., sending information), input, output, accessing (e.g., accessing data in a memory), etc.
  • judgment (decision) may be considered to mean “judging (deciding)” resolving, selecting, choosing, establishing, comparing, etc.
  • judgment (decision) may be considered to mean “judging (deciding)” some kind of action.
  • judgment (decision) may be interpreted interchangeably with the actions described above.
  • expect may be read as “be expected”.
  • "expect(s)" ("" may be expressed, for example, as a that clause, a to infinitive, etc.) may be read as “be expected".
  • "does not expect" may be read as "be not expected".
  • "An apparatus A is not expected" may be read as "An apparatus B other than apparatus A does not expect" (for example, if apparatus A is a UE, apparatus B may be a base station).
  • the "maximum transmit power" referred to in this disclosure may mean the maximum value of transmit power, may mean the nominal UE maximum transmit power, or may mean the rated UE maximum transmit power.
  • connection and “coupled,” or any variation thereof, refer to any direct or indirect connection or coupling between two or more elements, and may include the presence of one or more intermediate elements between two elements that are “connected” or “coupled” to each other.
  • the coupling or connection between the elements may be physical, logical, or a combination thereof. For example, "connected” may be read as "accessed.”
  • a and B are different may mean “A and B are different from each other.”
  • the term may also mean “A and B are each different from C.”
  • Terms such as “separate” and “combined” may also be interpreted in the same way as “different.”
  • timing, time, duration, time instance, any time unit e.g., slot, subslot, symbol, subframe
  • period occasion, resource, etc.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

本開示の一態様に係る端末は、タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する受信部と、空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する制御部と、を有することを特徴とする。本開示の一態様によれば、設定グラントが適用される場合に、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨを適切に制御することができる。

Description

端末、無線通信方法及び基地局
　本開示は、次世代移動通信システムにおける端末、無線通信方法及び基地局に関する。
　Universal　Mobile　Telecommunications　System（ＵＭＴＳ）ネットワークにおいて、更なる高速データレート、低遅延などを目的としてLong　Term　Evolution（ＬＴＥ）が仕様化された（非特許文献１）。また、ＬＴＥ（Third　Generation　Partnership　Project（３ＧＰＰ（登録商標））　Release（Ｒｅｌ．）８、９）の更なる大容量、高度化などを目的として、ＬＴＥ－Ａｄｖａｎｃｅｄ（３ＧＰＰ　Ｒｅｌ．１０－１４）が仕様化された。
　ＬＴＥの後継システム（例えば、5th　generation　mobile　communication　system（５Ｇ）、５Ｇ＋（plus）、6th　generation　mobile　communication　system（６Ｇ）、New　Radio（ＮＲ）、３ＧＰＰ　Ｒｅｌ．１５以降などともいう）も検討されている。
　将来の無線通信システム（例えば、ＮＲ）において、端末（ユーザ端末（user　terminal）、User　Equipment（ＵＥ））は、複数パネル（複数ビーム）の１つを上りリンク（ＵＬ）送信に用いることができる。しかしながら、複数パネルを用いる同時送信がサポートされる場合の制御について、十分に検討されていない。
　例えば、設定グラントが適用される場合に、シングル下り制御情報（ＤＣＩ）マルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）について、どのような設定／制御が行われるかが十分に検討されていない。これが明確にならなければ、スループットの低下など、システム性能が低下するおそれがある。
　そこで、本開示は、設定グラントが適用される場合に、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨを適切に制御することができる端末、無線通信方法及び基地局を提供することを目的の１つとする。
　本開示の一態様に係る端末は、タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する受信部と、空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する制御部と、を有することを特徴とする。
　本開示の一態様によれば、設定グラントが適用される場合に、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨを適切に制御することができる。
図１は、プリコーダタイプとＴＰＭＩインデックスとの関連付けの一例を示す図である。 図２Ａ～図２Ｃは、複数パネル送信の例を示す図である。 図３Ａ～図３Ｃは、複数パネル送信の別の例を示す図である。 図４は、Ｒｅｌ．１７のＳＲＳリソースセット指示フィールドの適用を示す図である。 図５は、シングルパネル送信（ＳＴＲＰ）とシングルパネル送信とＳＴｘＭＰ　ＳＤＭ方式の間の動的な切り替えに適用されるＳＲＳリソースセット指示フィールドの例を示す図である。 図６は、第１の実施形態のオプション２，３の関連付けの例を示す図である。 図７は、第３の実施形態のＤＣＩの例を示す図である。 図８は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。 図９は、一実施形態に係る基地局の構成の一例を示す図である。 図１０は、一実施形態に係るユーザ端末の構成の一例を示す図である。 図１１は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。 図１２は、一実施形態に係る車両の一例を示す図である。
（動的グラントベース送信及び設定グラントベース送信（タイプ１、タイプ２）
　ＮＲでは、動的グラントベース送信（dynamic　grant-based　transmission）及び設定グラントベース送信（configured　grant-based　transmission）が検討されている。
　動的グラントベース送信は、下り制御情報（ＤＣＩ：Downlink　Control　Information）（ＵＬグラント）に基づく上り共有チャネル（例えば、ＰＵＳＣＨ（Physical　Uplink　Shared　Channel））を用いたＵＬ送信、又は、ＤＣＩ（ＤＬアサインメント）に基づく下り共有チャネル（例えば、ＰＤＳＣＨ（Physical　Downlink　Shared　Channel））を用いたＤＬ送信である。
　設定グラントベース送信は、上位レイヤによって設定された構成（configuration）情報（例えば、設定グラント（configured　grant）、configured　UL　grantなどと呼ばれてもよい）に基づく上り共有チャネル（例えば、ＰＵＳＣＨ）を用いたＵＬ送信、又は、上位レイヤによって設定された構成情報（例えば、sps-config）に基づく下り共有チャネル（例えば、ＰＤＳＣＨ）を用いたＤＬ送信である。
　設定グラントベース送信は、ＵＥに対して既にＵＬリソースが割り当てられており、ＵＥは設定されたリソースを用いて自発的にＵＬ送信できるため、低遅延通信の実現が期待できる。
　動的グラントベース送信は、動的グラントベースＰＵＳＣＨ（dynamic　grant-based　ＰＵＳＣＨ）、動的グラントを伴うＵＬ送信（UL　Transmission　with　dynamic　grant）、動的グラントを伴うＰＵＳＣＨ（PUSCH　with　dynamic　grant）、ＵＬグラントありのＵＬ送信（UL　Transmission　with　UL　grant）、ＵＬグラントベース送信（UL　grant-based　transmission）、動的グラントによってスケジュールされる（送信リソースを設定される）ＵＬ送信などと呼ばれてもよい。
　設定グラントベース送信は、設定グラントベースＰＵＳＣＨ（configured　grant-based　ＰＵＳＣＨ）、設定グラントを伴うＵＬ送信（UL　Transmission　with　configured　grant）、設定グラントを伴うＰＵＳＣＨ（PUSCH　with　configured　grant）、ＵＬグラントなしのＵＬ送信（UL　Transmission　without　UL　grant）、ＵＬグラントフリー送信（UL　grant-free　transmission）、設定グラントによってスケジュールされる（送信リソースを設定される）ＵＬ送信などと呼ばれてもよい。
　また、設定グラントベースのＤＬ送信は、セミパーシステントスケジューリング（ＳＰＳ：Semi-Persistent　Scheduling）と呼ばれてもよい。また、設定グラントベースのＵＬ送信は、ＵＬ　ＳＰＳと呼ばれてもよい。本開示において、「設定グラント」は、「ＳＰＳ」、「ＳＰＳ／設定グラント」などと互いに読み替えられてもよい。
　設定グラントベース送信については、いくつかのタイプ（タイプ１、タイプ２など）が適用される。
　設定グラントタイプ１送信（configured　grant　type　1　transmission、タイプ１設定グラント）において、設定グラントベース送信に用いるパラメータ（設定グラントベース送信パラメータ、設定グラントパラメータなどと呼ばれてもよい）は、上位レイヤシグナリングのみを用いてＵＥに設定される。
　設定グラントタイプ２送信（configured　grant　type　2　transmission、タイプ２設定グラント）において、設定グラント用の構成情報（パラメータ、設定グラントパラメータ）は、上位レイヤシグナリングによってＵＥに設定される。設定グラントタイプ２送信において、設定グラントパラメータの少なくとも一部は、物理レイヤシグナリング（例えば、後述のアクティベーション用下り制御情報（ＤＣＩ：Downlink　Control　Information））によってＵＥに通知されてもよい。
　設定グラントパラメータは、上位レイヤ（例えば、ＲＲＣ）の情報要素「ConfiguredGrantConfig」を用いてＵＥに設定されてもよい。設定グラントパラメータは、例えば設定グラントリソースを特定する情報を含んでもよい。設定グラントパラメータは、例えば、設定グラントのインデックス、時間オフセット、周期（periodicity）、トランスポートブロック（ＴＢ：Transport　Block）の繰り返し送信回数（繰り返し送信回数は、Ｋと表現されてもよい）、繰り返し送信で使用する冗長バージョン（ＲＶ：Redundancy　Version）系列、上述のタイマなどに関する情報を含んでもよい。
　ここで、周期及び時間オフセットは、それぞれ、シンボル、スロット、サブフレーム、フレームなどの単位で表されてもよい。周期は、例えば、所定数のシンボルで示されてもよい。時間オフセットは、例えば所定のインデックス（スロット番号＝０及び／又はシステムフレーム番号＝０など）のタイミングに対するオフセットで示されてもよい。繰り返し送信回数は、任意の整数であってもよく、例えば、１、２、４、８などであってもよい。繰り返し送信回数がｎ（＞０）の場合、ＵＥは、所定のＴＢを、ｎ回の送信機会を用いて設定グラントベースＰＵＳＣＨ送信してもよい。
　ＵＥは、設定グラントタイプ１送信を設定された場合、１つ又は複数の設定グラントがトリガされたと判断してもよい。ＵＥは、設定された設定グラントベース送信用のリソース（設定グラントリソース、送信機会（transmission　occasion）などと呼ばれてもよい）を用いて、動的グラント無しでＰＵＳＣＨ送信を行ってもよい。なお、設定グラントベース送信が設定されている場合であっても、送信バッファにデータがない場合は、ＵＥは設定グラントベース送信をスキップしてもよい。
　ＵＥは、設定グラントタイプ２送信を設定され、かつ所定のアクティブ化（activation）信号が通知された場合、１つ又は複数の設定グラントがトリガ（又はアクティブ化）されたと判断してもよい。当該所定のアクティブ化信号（例えば、アクティべーション用ＤＣＩ）は、所定の識別子（例えば、ＣＳ－ＲＮＴＩ：Configured　Scheduling　Radio　Network　Temporary　Identifier）でＣＲＣ（Cyclic　Redundancy　Check）スクランブルされるＤＣＩ（ＰＤＣＣＨ）であってもよい。なお、当該ＤＣＩは、設定グラントのディアクティブ化（deactivation）、再送などの制御に用いられてもよい。
　ＵＥは、上位レイヤで設定された設定グラントリソースを用いてＰＵＳＣＨ送信を行うか否かを、上記所定のアクティブ化信号に基づいて判断してもよい。ＵＥは、設定グラントをディアクティブ化するＤＣＩ又は所定のタイマの満了（所定時間の経過）に基づいて、当該設定グラントに対応するリソース（ＰＵＳＣＨ）を解放（リリース（release）、ディアクティベート（deactivate）などと呼ばれてもよい）してもよい。
　ＵＥは、アクティブ化された設定グラントベース送信用のリソース（設定グラントリソース、送信機会（transmission　occasion）などと呼ばれてもよい）を用いて、動的グラント無しでＰＵＳＣＨ送信を行ってもよい。なお、設定グラントベース送信がアクティブ化された（アクティブ状態である）場合であっても、送信バッファにデータがない場合は、ＵＥは設定グラントベース送信をスキップしてもよい。
　なお、動的グラント及び設定グラントのそれぞれは、実際のＵＬグラント（actual　UL　grant）又はＤＬアサインメントと呼ばれてもよい。つまり、実際のＵＬグラントは、上位レイヤシグナリング（例えば、情報要素（ＩＥ：Information　Element）「ConfiguredGrantConfig」）、物理レイヤシグナリング（例えば、上記所定のアクティブ化信号）又はこれらの組み合わせであってもよい。
（ＰＵＳＣＨプリコーダ）
　ＮＲでは、ＵＥがコードブック（Codebook（ＣＢ））ベース送信及びノンコードブック（Non-Codebook（ＮＣＢ））ベース送信の少なくとも一方をサポートすることが検討されている。
　例えば、ＵＥは少なくとも測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））リソースインジケータ（SRS　Resource　Indicator（ＳＲＩ））を用いて、ＣＢベース及びＮＣＢベースの少なくとも一方の上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））送信のためのプリコーダ（プリコーディング行列）を判断することが検討されている。
　ＵＥは、ＣＢベース送信の場合、ＳＲＩ、送信ランク指標（Transmitted　Rank　Indicator（ＴＲＩ））及び送信プリコーディング行列指標（Transmitted　Precoding　Matrix　Indicator（ＴＰＭＩ））などに基づいて、ＰＵＳＣＨ送信のためのプリコーダを決定してもよい。ＵＥは、ＮＣＢベース送信の場合、ＳＲＩに基づいてＰＵＳＣＨ送信のためのプリコーダを決定してもよい。
　ＳＲＩ、ＴＲＩ、ＴＰＭＩなどは、下り制御情報（Downlink　Control　Information（ＤＣＩ））を用いてＵＥに通知されてもよい。ＳＲＩは、ＤＣＩのSRS　Resource　Indicatorフィールド（ＳＲＩフィールド）によって指定されてもよいし、コンフィギュアドグラントＰＵＳＣＨ（configured　grant　PUSCH）のＲＲＣ情報要素「ConfiguredGrantConfig」に含まれるパラメータ「srs-ResourceIndicator」によって指定されてもよい。ＴＲＩ及びＴＰＭＩは、ＤＣＩのプリコーディング情報及びレイヤ数フィールド（”Precoding　information　and　number　of　layers”　field）によって指定されてもよい。
　ＵＥは、プリコーダタイプに関するＵＥ能力情報（UE　capability　information）を報告し、基地局から上位レイヤシグナリングによって当該ＵＥ能力情報に基づくプリコーダタイプを設定されてもよい。当該ＵＥ能力情報は、ＵＥがＰＵＳＣＨ送信において用いるプリコーダタイプの情報（ＲＲＣパラメータ「pusch-TransCoherence」で表されてもよい）であってもよい。
　ＵＥは、上位レイヤシグナリングで通知されるＰＵＳＣＨ設定情報（ＲＲＣシグナリングの「PUSCH-Config」情報要素）に含まれるプリコーダタイプの情報（ＲＲＣパラメータ「codebookSubset」で表されてもよい）に基づいて、ＰＵＳＣＨ送信に用いるプリコーダを決定してもよい。ＵＥは、codebookSubsetによって、ＴＰＭＩによって指定されるＰＭＩのサブセットを設定されてもよい。
　なお、プリコーダタイプは、完全コヒーレント（full　coherent、fully　coherent、coherent）、部分コヒーレント（partial　coherent）及びノンコヒーレント（non　coherent、非コヒーレント）のいずれか又はこれらの少なくとも２つの組み合わせ（例えば、「完全及び部分及びノンコヒーレント（fullyAndPartialAndNonCoherent）」、「部分及びノンコヒーレント（partialAndNonCoherent）」などのパラメータで表されてもよい）によって指定されてもよい。
　完全コヒーレントは、送信に用いる全アンテナポートの同期がとれている（位相を合わせることができる、適用するプリコーダが同じである、などと表現されてもよい）ことを意味してもよい。部分コヒーレントは、送信に用いるアンテナポートの一部のポート間は同期がとれているが、当該一部のポートと他のポートとは同期がとれないことを意味してもよい。ノンコヒーレントは、送信に用いる各アンテナポートの同期がとれないことを意味してもよい。
　なお、完全コヒーレントのプリコーダタイプをサポートするＵＥは、部分コヒーレント及びノンコヒーレントのプリコーダタイプをサポートすると想定されてもよい。部分コヒーレントのプリコーダタイプをサポートするＵＥは、ノンコヒーレントのプリコーダタイプをサポートすると想定されてもよい。
　プリコーダタイプは、コヒーレンシー、ＰＵＳＣＨ送信コヒーレンス、コヒーレントタイプ、コヒーレンスタイプ、コードブックタイプ、コードブックサブセット、コードブックサブセットタイプなどで読み替えられてもよい。
　ＵＥは、ＣＢベース送信のための複数のプリコーダ（プリコーディング行列、コードブックなどと呼ばれてもよい）から、ＵＬ送信をスケジュールするＤＣＩ（例えば、ＤＣＩフォーマット０＿１。以下同様）から得られるＴＰＭＩインデックスに対応するプリコーディング行列を決定してもよい。
　図１は、プリコーダタイプとＴＰＭＩインデックスとの関連付けの一例を示す図である。図１は、ＤＦＴ－ｓ－ＯＦＤＭ（Discrete　Fourier　Transform　spread　OFDM、変換プリコーディング（transform　precoding）が有効である）で４アンテナポートを用いたシングルレイヤ（ランク１）送信用のプリコーディング行列Ｗのテーブルに該当する。
　図１において、プリコーダタイプ（codebookSubset）が、完全及び部分及びノンコヒーレント（fullyAndPartialAndNonCoherent）である場合、ＵＥは、シングルレイヤ送信に対して、０から２７までのいずれかのＴＰＭＩを通知される。また、プリコーダタイプが、部分及びノンコヒーレント（partialAndNonCoherent）である場合、ＵＥは、シングルレイヤ送信に対して、０から１１までのいずれかのＴＰＭＩを設定される。プリコーダタイプが、ノンコヒーレント（nonCoherent）である場合、ＵＥは、シングルレイヤ送信に対して、０から３までのいずれかのＴＰＭＩを設定される。
　なお、図１に示すように、各列の成分がそれぞれ１つだけ０でないプリコーディング行列は、ノンコヒーレントコードブックと呼ばれてもよい。各列の成分がそれぞれ所定の数（全てではない）だけ０でないプリコーディング行列は、部分コヒーレントコードブックと呼ばれてもよい。各列の成分が全て０でないプリコーディング行列は、完全コヒーレントコードブックと呼ばれてもよい。
　ノンコヒーレントコードブック及び部分コヒーレントコードブックは、アンテナ選択プリコーダ（antenna　selection　precoder）と呼ばれてもよい。完全コヒーレントコードブックは、非アンテナ選択プリコーダ（non-antenna　selection　precoder）と呼ばれてもよい。
　なお、本開示において、部分コヒーレントコードブックは、部分コヒーレントのコードブックサブセット（例えば、ＲＲＣパラメータ「codebookSubset」=「partialAndNonCoherent」）を設定されたＵＥが、コードブックベース送信のためにＤＣＩによって指定されるＴＰＭＩに対応するコードブック（プリコーディング行列）のうち、ノンコヒーレントのコードブックサブセット（例えば、ＲＲＣパラメータ「codebookSubset」=「nonCoherent」）を設定されたＵＥが指定されるＴＰＭＩに対応するコードブックを除いたもの（つまり、４アンテナポートのシングルレイヤ送信であれば、ＴＰＭＩ＝４から１１のコードブック）に該当してもよい。
　なお、本開示において、完全コヒーレントコードブックは、完全コヒーレントのコードブックサブセット（例えば、ＲＲＣパラメータ「codebookSubset」=「fullyAndPartialAndNonCoherent」）を設定されたＵＥが、コードブックベース送信のためにＤＣＩによって指定されるＴＰＭＩに対応するコードブック（プリコーディング行列）のうち、部分コヒーレントのコードブックサブセット（例えば、ＲＲＣパラメータ「codebookSubset」=「partialAndNonCoherent」）を設定されたＵＥが指定されるＴＰＭＩに対応するコードブックを除いたもの（つまり、４アンテナポートのシングルレイヤ送信であれば、ＴＰＭＩ＝１２から２７のコードブック）に該当してもよい。
（ＳＲＳ、ＰＵＳＣＨのための空間関係）
　ＵＥは、測定用参照信号（例えば、サウンディング参照信号（Sounding　Reference　Signal（ＳＲＳ）））の送信に用いられる情報（ＳＲＳ設定情報、例えば、ＲＲＣ制御要素の「SRS-Config」内のパラメータ）を受信してもよい。
　具体的には、ＵＥは、一つ又は複数のＳＲＳリソースセットに関する情報（ＳＲＳリソースセット情報、例えば、ＲＲＣ制御要素の「SRS-ResourceSet」）と、一つ又は複数のＳＲＳリソースに関する情報（ＳＲＳリソース情報、例えば、ＲＲＣ制御要素の「SRS-Resource」）との少なくとも一つを受信してもよい。
　１つのＳＲＳリソースセットは、所定数のＳＲＳリソースに関連してもよい（所定数のＳＲＳリソースをグループ化してもよい）。各ＳＲＳリソースは、ＳＲＳリソース識別子（SRS　Resource　Indicator（ＳＲＩ））又はＳＲＳリソースＩＤ（Identifier）によって特定されてもよい。
　ＳＲＳリソースセット情報は、ＳＲＳリソースセットＩＤ（SRS-ResourceSetId）、当該リソースセットにおいて用いられるＳＲＳリソースＩＤ（SRS-ResourceId）のリスト、ＳＲＳリソースタイプ、ＳＲＳの用途（usage）の情報を含んでもよい。
　ここで、ＳＲＳリソースタイプは、周期的ＳＲＳ（Periodic　SRS（Ｐ－ＳＲＳ））、セミパーシステントＳＲＳ（Semi-Persistent　SRS（ＳＰ－ＳＲＳ））、非周期的ＳＲＳ（Aperiodic　SRS（Ａ－ＳＲＳ、ＡＰ－ＳＲＳ））のいずれかを示してもよい。なお、ＵＥは、Ｐ－ＳＲＳ及びＳＰ－ＳＲＳを周期的（又はアクティベート後、周期的）に送信し、Ａ－ＳＲＳをＤＣＩのＳＲＳリクエストに基づいて送信してもよい。
　また、用途（ＲＲＣパラメータの「usage」、Ｌ１（Layer-1）パラメータの「SRS-SetUse」）は、例えば、ビーム管理（beamManagement）、コードブックベース送信（codebook：ＣＢ）、ノンコードブックベース送信（nonCodebook：ＮＣＢ）、アンテナスイッチング（antennaSwitching）などであってもよい。コードブックベース送信又はノンコードブックベース送信の用途のＳＲＳは、ＳＲＩに基づくコードブックベース又はノンコードブックベースのＰＵＳＣＨ送信のプリコーダの決定に用いられてもよい。
　例えば、ＵＥは、コードブックベース送信の場合、ＳＲＩ、送信ランクインジケータ（Transmitted　Rank　Indicator：ＴＲＩ）及び送信プリコーディング行列インジケータ（Transmitted　Precoding　Matrix　Indicator：ＴＰＭＩ）に基づいて、ＰＵＳＣＨ送信のためのプリコーダを決定してもよい。ＵＥは、ノンコードブックベース送信の場合、ＳＲＩに基づいてＰＵＳＣＨ送信のためのプリコーダを決定してもよい。
　ＳＲＳリソース情報は、ＳＲＳリソースＩＤ（SRS-ResourceId）、ＳＲＳポート数、ＳＲＳポート番号、送信Ｃｏｍｂ、ＳＲＳリソースマッピング（例えば、時間及び／又は周波数リソース位置、リソースオフセット、リソースの周期、繰り返し数、ＳＲＳシンボル数、ＳＲＳ帯域幅など）、ホッピング関連情報、ＳＲＳリソースタイプ、系列ＩＤ、ＳＲＳの空間関係情報などを含んでもよい。
　ＰＵＳＣＨに対し、コードブックベース送信を用いる場合、ＵＥは、２個のＳＲＳリソースをＲＲＣによって設定され、２個のＳＲＳリソースの１つをＤＣＩ（１ビットの所定フィールド）によって指示されてもよい。ＰＵＳＣＨに対し、ノンコードブックベース送信を用いる場合、ＵＥは、４個のＳＲＳリソースをＲＲＣによって設定され、４個のＳＲＳリソースの１つをＤＣＩ（２ビットの所定フィールド）によって指示されてもよい。ＲＲＣによって設定された２個又は４個の空間関係以外の空間関係を用いるためには、ＲＲＣ再設定が必要となる。
（複数パネル送信）
　Ｒｅｌ．１５及びＲｅｌ．１６のＵＥにおいては、１つのみのビーム及びパネルが、１つの時点においてＵＬ送信に用いられる（図２Ａ）。Ｒｅｌ．１７においては、ＵＬのスループット及び信頼性（reliability）の改善のために、１以上のＴＲＰに対して、複数ビーム及び複数パネルの同時ＵＬ送信が検討されている。
　複数ビーム及び複数パネルを用いる同時ＵＬ送信に対し、複数パネルを有する１つのＴＲＰによる受信（図２Ｂ）、又は理想バックホール（ideal　backhaul）を有する２つのＴＲＰによる受信（図２Ｃ）、が検討されている。複数ＰＵＳＣＨ（例えば、ＰＵＳＣＨ＃１及びＰＵＳＣＨ＃２の同時送信）のスケジューリングのための単一のＰＤＣＣＨが検討されている。パネル固有送信がサポートされ、パネルＩＤが導入されること、が検討されている。
　基地局は、ＵＬ　ＴＣＩ又はパネルＩＤを用いて、ＵＬ送信のためのパネル固有送信を設定又は指示してもよい。ＵＬ　ＴＣＩ（ＵＬ　ＴＣＩ状態）は、Ｒｅｌ．１５においてサポートされるＤＬビーム指示と類似するシグナリングに基づいてもよい。パネルＩＤは、ターゲットＲＳリソース又はターゲットＲＳリソースセットと、ＰＵＣＣＨと、ＳＲＳと、ＰＲＡＣＨと、の少なくとも１つの送信に、暗示的に又は明示的に適用されてもよい。パネルＩＤが明示的に通知される場合、パネルＩＤは、ターゲットＲＳと、ターゲットチャネルと、リファレンスＲＳと、の少なくとも１つ（例えば、ＤＬ　ＲＳリソース設定又は空間関係情報）において設定されてもよい。
＜マルチパネルＵＬ送信方式＞
　マルチパネルＵＬ送信方式又はマルチパネルＵＬ送信方式候補は、次の方式１～３（マルチパネルＵＬ送信方式１～３）の少なくとも１つであってもよい。方式１～３の１つのみがサポートされてもよい。方式１～３の少なくとも１つを含む複数の方式がサポートされ、複数の方式の１つがＵＥに設定されてもよい。
《方式１》
　方式１は、コヒーレントマルチパネルＵＬ送信である。
　複数パネルが互いに同期していてもよい。全てのレイヤは、全てのパネルにマップされる。複数アナログビームが指示される。ＳＲＳリソースインジケータ（ＳＲＩ）フィールドが拡張されてもよい。この方式は、ＵＬに対して最大４レイヤを用いてもよい。
　図３Ａの例において、ＵＥは、１コードワード（ＣＷ）又は１トランスポートブロック（ＴＢ）をＬ個のレイヤ（ＰＵＳＣＨ（１，２，…，Ｌ））へマップし、２つのパネルのそれぞれからＬ個のレイヤを送信する。パネル＃１及びパネル＃２はコヒーレントである。方式１は、ダイバーシチによるゲインを得ることができる。２つのパネルにおけるレイヤの総数は２Ｌである。レイヤの総数の最大値が４である場合、１つのパネルにおけるレイヤ数の最大値は２である。
《方式２》
　方式２は、１つのコードワード（ＣＷ）又はトランスポートブロック（ＴＢ）のノンコヒーレントマルチパネルＵＬ送信である。
　複数パネルが同期していなくてもよい。異なるレイヤは、異なるパネルと、複数パネルからのＰＵＳＣＨに対する１つのＣＷ又はＴＢにマップされる。１つのＣＷ又はＴＢに対応するレイヤが、複数パネルにマップされてもよい。この方式は、ＵＬに対して最大４レイヤ又は最大８レイヤを用いてもよい。最大８レイヤをサポートする場合、この方式は、最大８レイヤを用いる１つのＣＷ又はＴＢをサポートしてもよい。
　図３Ｂの例において、ＵＥは、１ＣＷ又は１ＴＢを、ｋ個のレイヤ（ＰＵＳＣＨ（１，２，…，ｋ））とＬ－ｋ個のレイヤ（ＰＵＳＣＨ（ｋ＋１，ｋ＋２，…，Ｌ））とへマップし、ｋ個のレイヤをパネル＃１から送信し、Ｌ－ｋ個のレイヤをパネル＃２から送信する。方式２は、多重及びダイバーシチによるゲインを得ることができる。２つのパネルにおけるレイヤの総数はＬである。
《方式３》
　方式３は、２つのＣＷ又はＴＢのノンコヒーレントマルチパネルＵＬ送信である。
　複数パネルが同期していなくてもよい。異なるレイヤは、異なるパネルと、複数パネルからのＰＵＳＣＨに対する２つのＣＷ又はＴＢにマップされる。１つのＣＷ又はＴＢに対応するレイヤが、１つのパネルにマップされてもよい。複数のＣＷ又はＴＢに対応するレイヤが、異なるパネルにマップされてもよい。この方式は、ＵＬに対して最大４レイヤ又は最大８レイヤを用いてもよい。最大８レイヤをサポートする場合、この方式は、ＣＷ又はＴＢ当たり最大４レイヤをサポートしてもよい。
　図３Ｃの例において、ＵＥは、２ＣＷ又は２ＴＢのうち、ＣＷ＃１又はＴＢ＃１をｋ個のレイヤ（ＰＵＳＣＨ（１，２，…，ｋ））へマップし、ＣＷ＃２又はＴＢ＃２をＬ－ｋ個のレイヤ（ＰＵＳＣＨ（ｋ＋１，ｋ＋２，…，Ｌ））へマップし、ｋ個のレイヤをパネル＃１から送信し、Ｌ－ｋ個のレイヤをパネル＃２から送信する。方式３は、多重及びダイバーシチによるゲインを得ることができる。２つのパネルにおけるレイヤの総数はＬである。
（Ｒｅｌ．１７のＴＤＭ　ＭＴＲＰ　ＰＵＳＣＨ）
　Ｒｅｌ．１７において、異なるＰＵＳＣＨの繰り返しは、異なるビーム／ＴＲＰ／ＳＲＳリソースセットに関連付けられる。Ｒｅｌ．１７のＴＤＭ　ＭＴＲＰ　ＰＵＳＣＨにおいて、ＳＲＳリソースセット指示フィールドは、ＭＴＲＰ送信とＳＴＲＰ送信との間の動的切り替えを指示する（図４）。コードポイント"００"（インデックス＝０）、コードポイント"０１"（インデックス＝１）が指示された場合、ＳＴＲＰであり、第１のＳＲＩフィールド、第１のＴＰＭＩフィールドが適用され、第２のＳＲＩフィールド、第２のＴＰＭＩフィールドは予約される。コードポイント"１０"（インデックス＝２）、コードポイント"１１"（インデックス＝３）が指示された場合、ＭＴＲＰとなり、第１、第２のＳＲＩフィールド、第１、第２のＴＰＭＩフィールドが適用される。
（Ｒｅｌ．１８の検討事項）
　Ｒｅｌ．１８のＭＩＭＯでは、８Ｔｘをサポートすること、マルチパネル同時送信（Simultaneous　Transmission　across　Multiple　Panels（ＳＴｘＭＰ））をサポートすることが検討されている。例えば、ＵＥ毎に４レイヤ以上をサポートする８Ｔｘ　ＵＬ動作を可能にするＵＬ　ＤＭＲＳ、ＳＲＳ、ＳＲＩ、ＴＰＭＩ（コードブックを含む）の拡張が検討されている。また、Customer　Premises　Equipment（ＣＰＥ）／Fixed　Wireless　Access（ＦＷＡ）／車載／産業機器（該当する場合）を対象に、ＦＲ２、マルチＴＲＰを中心に、最大２ＴＲＰ、最大２パネルを想定し、ＵＬスループット／信頼性向上のための多パネル同時送信を容易にするため検討が行われている。
　空間分割多重（Space　Division　Multiplexing（ＳＤＭ）を用いたシングルＤＣＩマルチパネル同時送信ＰＵＳＣＨ方式が検討されている。この方式では、ＵＥは、１つのＰＵＳＣＨの異なるレイヤ／ＤＭＲＳポートを別々にプリコーディングし、１つのコードワード（ＣＷ）により、２つの異なるＵＥパネルから同時に送信する。又はこの方式で２つのＣＷをサポートし、２つの異なるパネルから同時に送信するかどうかが検討されている。
　また、ＳＤＭを用いたシングルＤＣＩマルチパネル同時送信ＰＵＳＣＨ方式において、single　frequency　network（ＳＦＮ）送信方式を適用することが検討されている。ＳＦＮ方式では、１つのＰＵＳＣＨの全ての同じレイヤ／ＤＭＲＳポートが２つの異なるＵＥビーム／パネルから同時に送信される。
　また、ＣＢまたはＮＣＢの２つのＳＲＳリソースセットをサポートすること、２つのＳＲＳリソースセット（２パネル／２ＴＲＰ）に対して、２つのＴＰＭＩフィールドをサポートすること、２つのＳＲＳリソースセット（２パネル／２ＴＲＰ）に対して、２つのＳＲＩフィールドをサポートすることが検討されている。また、ＳＴｘＭＰ　ＳＤＭ方式とシングルＴＲＰ（ＳＴＲＰ）送信の動的切り替えをサポートすることが検討されている。なお、ＳＴＲＰ送信は、ＰＵＳＣＨ送信が１つのパネル／ＴＲＰ／ＳＲＳリソースセットに関連付けられることを意味する。
（ＳＴｘＭＰ　ＳＤＭ方式とＳＴＲＰ送信の動的な切り替え）
　ＳＴｘＭＰ　ＳＤＭ方式とＳＴＲＰ送信の動的な切り替えにおいて、ＳＴｘＭＰ　ＳＤＭが動的に指示された場合、以下の（１）、（２）の少なくとも１つが想定される。
（１）ＣＢ／ＮＣＢ　ＰＵＳＣＨのために、第１のＳＲＩフィールドは、第１のパネル／ＴＲＰ／ＳＲＳリソースセットに関連し、第２のＳＲＩフィールドは第２のパネル／ＴＲＰ／ＳＲＳリソースセットと関連する。
（２）ＣＢ　ＰＵＳＣＨの場合、第１のＴＰＭＩフィールドは第１のパネル／ＴＲＰ／ＳＲＳリソースセットに関連し、第２のＴＰＭＩフィールドは、第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連する。
　ＳＴＲＰとＳＴｘＭＰとの動的切り替えの指示について、ＤＣＩの特定のフィールドが用いられてもよい。例えば、以下の（１）、（２）の少なくとも１つが適用されてもよい。
（１）動的切り替えは、ＳＲＳリソースセット指示フィールドを用いて、ＵＥに指示されてもよい。これは、図４に示すＲｅｌ．１７のＴＤＭ　ＭＴＲＰ　ＰＵＳＣＨにおけるＳＲＳリソースセット指示フィールドと同様であってもよい。また、次の例１～例４のいずれかが適用されてもよい。
　下記の各例において、ＳＴｘＭＰ（第１のＳＲＳリソースセット、第２のＳＲＳリソースセットの順序）は、最初のＸレイヤを第１のＳＲＳリソースセットと関連付け、残りのレイヤを第２のＳＲＳリソースセットと関連付けることを意味する。ＳＴｘＭＰ（第２のＳＲＳリソースセット、第１のＳＲＳリソースセットの順序）は、最初のＸレイヤは第２のＳＲＳリソースセットと関連付けられ、残りのレイヤは、第１のＳＲＳリソースセットと関連付けられることを意味する。
（例１）ＳＲＳリソースセット指示フィールド＝０の場合、ＳＴＲＰ（第１ＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝１の場合、ＳＴＲＰ（第２ＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝２の場合、ＳＴｘＭＰ（第１のＳＲＳリソースセット、第２のＳＲＳリソースセットの順序）を示す。ＳＲＳリソースセット指示フィールド＝３の場合、ＳＴｘＭＰ（第２ＳＲＳリソースセット、第１ＳＲＳリソースセットの順序）を示す。
（例２）ＳＲＳリソースセット指示フィールド＝０の場合、ＳＴＲＰ（第１ＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝１の場合、ＳＴＲＰ（第２ＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝２の場合、ＳＴｘＭＰ（第１のＳＲＳリソースセット、第２のＳＲＳリソースセットの順序）を示す。ＳＲＳリソースセット指示フィールド＝３は、予約される（未使用である）。
（例３）ＳＲＳリソースセット指示フィールド＝０の場合、ＳＴＲＰ（第１のＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝１の場合、ＳＴＲＰ（第２ＳＲＳリソースセットのみ）を示す。ＳＲＳリソースセット指示フィールド＝２の場合、ＳＴｘＭＰ（第２のＳＲＳリソースセット、第１のＳＲＳリソースセットの順序）を示す。ＳＲＳリソースセット指示フィールド＝３は、予約される（未使用となる）。
（例４）ＳＲＳリソースセット指示フィールド＝２がＳＴｘＭＰ（第１のＳＲＳリソースセット、第２のＳＲＳリソースセットの順序）を示すか、ＳＴｘＭＰ（第２のＳＲＳリソースセット、第１のＳＲＳリソースセットの順序）を示すかは、ＲＲＣ／ＭＡＣ　ＣＥにより設定／指示されてもよい。
（２）ジョイントＴＣＩ状態／ＵＬ　ＴＣＩ状態が設定されている場合、指示されたジョイントＴＣＩ状態／ＵＬ　ＴＣＩ状態の数により、ＳＴＲＰまたはＳＴｘＭＰが指示されてもよい。例えば、２つのジョイントＴＣＩ状態／ＵＬ　ＴＣＩ状態が指示されている場合、ＳＴｘＭＰを示し、１つのジョイントＴＣＩ状態／ＵＬ　ＴＣＩ状態が指示されている場合、ＳＴＲＰを示す。
　図５は、シングルパネル送信方式（ＳＴＲＰ）とＳＴｘＭＰ　ＳＤＭ方式との間の動的な切り替えに適用されるＳＲＳリソースセット指示フィールドの例を示す図である。図５の例は、上記例１，２に対応している。ＳＴＲＰとＳＴｘＭＰ　ＳＤＭ方式の間の動的な切り替えが設定されている場合、ＳＲＳリソースセット指示フィールドに図５の例が適用され、当該動的な切り替えが設定されていない場合、図４の例（既存の方法）が適用されてもよい。
　以下、ＳＴｘＭＰ　ＳＤＭ方式とＳＴＲＰ送信の動的な切り替えが適用される場合の例として、第１～第３の態様を説明する。なお、各態様は、ＳＴｘＭＰ　ＳＦＮ方式（例えば、ＳＤＣＩ　ＳＴｘＭＰ　ＳＦＮ　ＰＵＳＣＨ方式）に適用されてもよい。つまり、各態様は、ＳＤＭがＳＦＮに読み替えられてもよい。
＜第１の態様＞
　コードブック（ＣＢ）ベースのＰＵＳＣＨのために、マルチパネル同時送信ＳＤＭ方式（第１方式）とＳＴＲＰ送信（ＰＵＳＣＨ送信が１つのパネル／ＴＲＰ／ＳＲＳリソースセットに関連する方式（第２方式））との間の動的な切り替えが適用され（当該切り替えの設定を受信し）、ＳＴＲＰ送信（第２方式）が動的に指示された場合（ＳＴＲＰ（第２方式）を示す指示を受信した場合）、以下の各オプションの少なくとも１つが適用されてもよい。
［オプション１］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信が指示された場合、第１のＳＲＩフィールドを適用してもよい。
［オプション２］
　第１または第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１のＳＲＩフィールド、第２のＳＲＩフィールドがそれぞれ適用される。
［オプション３］
　第１または第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、より大きなサイズのＳＲＩフィールドが適用されてもよい。
［オプション４］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１／第２のＳＲＩフィールドを１つのフィールドとして結合して解釈してもよい。
＜第２の態様＞
　コードブック（ＣＢ）ベースのＰＵＳＣＨのために、マルチパネル同時送信ＳＤＭ方式（第１方式）とＳＴＲＰ送信（ＰＵＳＣＨ送信が１つのパネル／ＴＲＰ／ＳＲＳリソースセットに関連する第２方式）との間の動的な切り替えが適用され（当該切り替えの設定を受信し）、ＳＴＲＰ送信（第２方式）が動的に指示された場合（ＳＴＲＰ（第２方式）を示す指示を受信した場合）、以下の各オプションの少なくとも１つが適用されてもよい。
［オプション１］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１のＴＰＭＩフィールドを適用してもよい。
［オプション２］
　第１または第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１のＴＰＭＩフィールド、第２のＴＰＭＩフィールドがそれぞれ適用される。
［オプション３］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１／第２のＴＰＭＩフィールドを１つのフィールドとして結合して解釈してもよい。
＜第３の態様＞
　ノンコードブック（ＮＣＢ）ベースのＰＵＳＣＨのために、マルチパネル同時送信ＳＤＭ方式（第１方式）とＳＴＲＰ送信（ＰＵＳＣＨ送信が１つのパネル／ＴＲＰ／ＳＲＳリソースセットに関連する第２方式）との間の動的な切り替えが適用され（当該切り替えの設定を受信し）、ＳＴＲＰ送信（第２方式）が動的に指示された場合（ＳＴＲＰ（第２方式）を示す指示を受信した場合）、以下の各オプションの少なくとも１つが適用されてもよい。
［オプション１］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１のＳＲＩフィールドを適用してもよい。
［オプション２］
　第１または第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１のＳＲＩフィールド、第２のＳＲＩフィールドがそれぞれ適用される。
［オプション３］
　ＵＥは、第１／第２のパネル／ＴＲＰ／ＳＲＳリソースセットに関連するＳＴＲＰ送信（第２方式）が指示された場合、第１／第２のＳＲＩフィールドを１つのフィールドとして結合して解釈してもよい。
（分析）
　上述のように、将来の無線通信システム（例えば、ＮＲ）において、端末は、複数パネル（複数ビーム）の１つをＵＬ送信に用いることができる。例えば、空間分割多重（ＳＤＭ）を用いたシングルＤＣＩマルチパネル同時送信ＰＵＳＣＨ（ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ）、又は、ＳＦＮを用いたシングルＤＣＩマルチパネル同時送信ＰＵＳＣＨ（ＳＤＣＩ　ＳＴｘＭＰ　ＳＦＮ　ＰＵＳＣＨ）が適用される。
　しかしながら、複数パネルを用いる同時送信がサポートされる場合の制御について、十分に検討されていない。例えば、設定グラントが適用される場合に、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨについて、どのような設定／制御が行われるかが十分に検討されていない。これが明確にならなければ、スループットの低下など、システム性能が低下するおそれがある。
　例えば、Ｒｅｌ．１７では、タイプ１ＣＧでは、ＳＲＩとＴＰＭＩはconfiguredGrantConfigurationにおいて設定される。また、タイプ２ＣＧでは、ＳＲＩとＴＰＭＩはアクティブ化するＤＣＩにおいて指示される。また、タイプ１ＣＧでは、ＰＵＳＣＨを再送する場合、ＳＲＩおよびＴＰＭＩが、再送のためのスケジューリングＤＣＩにおいて指示される。ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ／ＳＦＮ　ＰＵＳＣＨを適用する場合における、これらのフィールドの設定／解釈などについても明らかになっていない。
　そこで、本発明者らは、設定グラントが適用される場合に、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨを適切に制御する方法を着想した。
　以下、本開示に係る実施形態について、図面を参照して詳細に説明する。各実施形態に係る無線通信方法は、それぞれ単独で適用されてもよいし、組み合わせて適用されてもよい。
　本開示において、「Ａ／Ｂ」及び「Ａ及びＢの少なくとも一方」は、互いに読み替えられてもよい。また、本開示において、「Ａ／Ｂ／Ｃ」は、「Ａ、Ｂ及びＣの少なくとも１つ」を意味してもよい。
　本開示において、通知、アクティベート、ディアクティベート、指示（又は指定（indicate））、選択（select）、設定（configure）、更新（update）、決定（determine）などは、互いに読み替えられてもよい。本開示において、サポートする、制御する、制御できる、動作する、動作できるなどは、互いに読み替えられてもよい。
　本開示において、無線リソース制御（Radio　Resource　Control（ＲＲＣ））、ＲＲＣパラメータ、ＲＲＣメッセージ、上位レイヤパラメータ、フィールド、情報要素（Information　Element（ＩＥ））、設定などは、互いに読み替えられてもよい。本開示において、Medium　Access　Control制御要素（ＭＡＣ　Control　Element（ＣＥ））、更新コマンド、アクティベーション／ディアクティベーションコマンドなどは、互いに読み替えられてもよい。
　本開示において、上位レイヤシグナリングは、例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、Medium　Access　Control（ＭＡＣ）シグナリング、ブロードキャスト情報、その他のメッセージ（例えば、測位用プロトコル（例えば、NR　Positioning　Protocol　A（ＮＲＰＰａ）／LTE　Positioning　Protocol（ＬＰＰ））メッセージなどの、コアネットワークからのメッセージ）などのいずれか、又はこれらの組み合わせであってもよい。
　本開示において、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（MAC　Control　Element（ＭＡＣ　ＣＥ））、ＭＡＣ　Protocol　Data　Unit（ＰＤＵ）などを用いてもよい。ブロードキャスト情報は、例えば、マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））、最低限のシステム情報（Remaining　Minimum　System　Information（ＲＭＳＩ））、その他のシステム情報（Other　System　Information（ＯＳＩ））などであってもよい。
　本開示において、物理レイヤシグナリングは、例えば、下りリンク制御情報（Downlink　Control　Information（ＤＣＩ））、上りリンク制御情報（Uplink　Control　Information（ＵＣＩ））などであってもよい。
　本開示において、ＳＴｘＭＰ、マルチパネル同時送信、マルチパネル同時ＵＬ送信、マルチＤＣＩを用いたマルチパネル同時（ＵＬ）送信は、互いに読み替えられてもよい。マルチパネル同時送信は、複数のパネルから同時に複数のＵＬ送信を行うことであってもよい。「同時」とは、複数のＵＬ送信の少なくとも１部が時間的に重複（オーバーラップ）することであってもよい。本開示において、サポートすること、設定／指示されることは互いに読み替えられてもよい。本開示において、送信電力、出力電力は、互いに読み替えられてもよい。本開示において、ＵＥによる決定とネットワーク（基地局／ｇＮＢ）による設定／指示は、互いに読み替えられてもよい。
　本開示において、パネル、パネルＩＤ、ＴＲＰ、ＵＥ能力値インデックス（UE　capability　value　index）、ＵＥ能力値セット（UE　capability　value　set）、ＴＣＩ状態、ＳＲＩ、ＳＲＳリソースセット、ＳＲＳリソースセットＩＤ、ＣＯＲＥＳＥＴプールインデックス（CORESETPoolIndex）、レイヤグループ、アンテナポートグループ、ビーム、ＴＣＩ状態は、互いに読み替えられてもよい。本開示において、２つのＰＵＳＣＨ（ＰＵＳＣＨ送信）が重複することは、時間的に２つのＰＵＳＣＨ（ＰＵＳＣＨ送信）の少なくとも１部が重複することを意味してもよい。
　マルチパネル同時送信が設定されることは、異なるCoresetPoolIndexに関連する複数のＤＣＩが異なるＰＵＳＣＨをスケジューリングすることを意味してもよい。異なるCoresetPoolIndex／パネルに関連する複数のＰＵＳＣＨ、異なるCoresetPoolIndex／パネルに関連する複数のＤＣＩによりスケジューリングされる複数のＰＵＳＣＨは、互いに読み替えられてもよい。マルチＤＣＩを用いたマルチパネル同時送信の設定を受信することと、マルチパネル同時送信が設定されることとは、互いに読み替えられてもよい。アクティブ化するＤＣＩ、アクティべーション用ＤＣは、互いに読み替えられてもよい。
　本開示において、第１／第２のＳＲＳリソースセットは、低い／高いＩＤを有するＳＲＳリソースセットに対応していてもよい。シングルＴＲＰ（ＳＴＲＰ）送信は、ＰＵＳＣＨ送信が１つのパネル／ＴＲＰ／ＳＲＳリソースセットに関連することを意味する。ＳＴｘＭＰ　ＳＤＭ（ＳＴｘＭＰ　ＳＤＭ方式）は、ＰＵＳＣＨの異なるレイヤが、それぞれ異なるパネル／ＴＲＰ／ＳＲＳリソースセットに関連することを意味する。
（無線通信方法）
　ＵＥは、タイプ１／タイプ２設定グラント及び２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する（設定される）。そして、ＵＥは、空間分割多重（ＳＤＭ）またはシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御してもよい。以下、各ケースについて詳細に説明する。
＜第１の実施形態＞
　第１の実施形態では、タイプ１設定グラント（configured　grant（ＣＧ））が設定され、２つのＳＲＳリソースセット（コードブック／ノンコードブックＳＲＳリソースセット）が設定され、シングルＤＣＩマルチパネル同時送信ＰＵＳＣＨの空間分割多重（ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ）方式を実行する場合の処理について説明する。この場合、ＵＥは、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ方式を示す設定情報を、上位レイヤシグナリングにより受信してもよい。本開示において、第１／第２のＳＲＳリソースセットは、低い（最低の）／高い（最高の）ＩＤを有するＳＲＳリソースセットに読み替えられてもよい。
［オプション１］
　デフォルトでは、タイプ１ＣＧにはＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨの設定は適用されない。つまり、タイプ１ＣＧが設定された場合、ＵＥは、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ送信を行うことができない。タイプ１ＣＧは、ＳＴＲＰ送信を行う。ＵＥは、ConfiguredGrantConfigにsrs-ResourceIndicatorの１フィールド、precodingAndNumberOfLayersの１フィールドが含まれることを期待する。
《オプション１－１》
　デフォルトでは、ＰＵＳＣＨ送信は第１のＳＲＳリソースセットと関連づけられる。
《オプション１－２》
　第１のＳＲＳリソースセットに関連するＰＵＳＣＨ送信か、または第２のＳＲＳリソースセットに関連するＰＵＳＣＨ送信かどうかについて、設定グラントの設定情報（ConfiguredGrantConfig）に設定されてもよい。例えば、ＳＲＳリソースセットＩＤはConfiguredGrantConfigに設定される。
［オプション２］
　デフォルトでは、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨの設定は、タイプ１ＣＧに適用される。つまり、タイプ１ＣＧが設定された場合、ＵＥは、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ送信を実行する。
　ＵＥは、ConfiguredGrantConfigにsrs-ResourceIndicatorの２つのフィールド（srs-ResourceIndicatorおよびsrs-ResourceIndicator2）、precodingAndNumberOfLayersの２つのフィールド（precodingAndNumberOfLayersおよびprecodingAndNumberOfLayers2）が含まれていると期待する。
　上記srs-ResourceIndicator/precodingAndNumberOfLayersの２つのフィールドは、それぞれ別のＳＲＳリソースセットと関連付けられている。つまり、srs-ResourceIndicator/precodingAndNumberOfLayersは、第１のＳＲＳリソースセットと関連付けられている。srs-ResourceIndicator2/precodingAndNumberOfLayers2は第２のＳＲＳリソースセットと関連付けられている。
［オプション３］
　configuredGrantConfigにsrs-ResourceIndicatorの２つのフィールド（srs-ResourceIndicatorとsrs-ResourceIndicator2）、precodingAndNumberOfLayersの２つのフィールド（precodingAndNumberOfLayersとprecodingAndNumberOfLayers２）が含まれる場合、ＵＥは、ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ送信を実行する。この場合、srs-ResourceIndicator/precodingAndNumberOfLayersの２つのフィールドとＳＲＳリソースセットとの関連付けについては、オプション２と同様であってもよい。
　ＵＥは、タイプ１ＣＧが設定され、configuredGrantConfigにsrs-ResourceIndicatorとprecodingAndNumberOfLayersの各１フィールドが含まれる場合、シングルＴＲＰ送信を行ってもよい。この場合、ＰＵＳＣＨ送信とＳＲＳリソースセットの関連付けはオプション１－１／オプション１－２と同様である。
　図６は、第１の実施形態のオプション２，３の関連付けの例を示す図である。図６に示すように、srs-ResourceIndicator/precodingAndNumberOfLayersは、第１のＳＲＳリソースセットと関連付けられている。srs-ResourceIndicator2/precodingAndNumberOfLayers2は第２のＳＲＳリソースセットと関連付けられている。
　第１の実施形態は、タイプ１ＣＧが設定されるケースを前提として説明したが、タイプ２ＣＧが設定される場合も同様であってもよい。
　第１の実施形態によれば、ＵＥは、タイプ１ＣＧ、２つのＳＲＳリソースセットが設定される場合に、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨ方式を適切に制御することができる。
＜第２の実施形態＞
　第１の実施形態は、ＳＤＣＩ　ＳＴｘＭＰ　ＳＦＮ　ＰＵＳＣＨ方式が設定された場合に適用されてもよい。つまり、第１の実施形態において、ＳＤＭは、ＳＦＮに読み替えられてもよい。
＜第３の実施形態＞
　第３の実施形態では、タイプ２設定グラント（configured　grant（ＣＧ））において、２つのＳＲＳリソースセット（コードブック／ノンコードブックＳＲＳリソースセット）が設定され、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ／ＳＦＮ　ＰＵＳＣＨ方式を実行する場合の処理について説明する。なお、ＵＥは、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ／ＳＦＮ　ＰＵＳＣＨ方式を示す設定情報を、上位レイヤシグナリングにより受信してもよい。
　なお、第１、第２ＴＰＭＩフィールドは、ＤＣＩのプリコーディング情報及びレイヤ数（”Precoding　information　and　number　of　layers”）フィールド、第２プリコーディング情報（”Precoding　information”）フィールドに読み替えられてもよい。
　ＵＥは、ＣＧをアクティブ化するＤＣＩを受信し、当該ＤＣＩが２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、ＳＲＳリソースセット指示フィールドを含む場合（図７）、ＳＲＩフィールド／ＴＰＭＩフィールド／ＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈／適用してもよい。
　この場合、ＵＥは、ＳＲＳリソースセット指示フィールドがＳＴＲＰとＳＴｘＭＰ　ＳＤＭ　ＰＵＳＣＨとの動的切り替えをどのように指示するか、または、ＳＴＲＰとＳＴｘＭＰ　ＳＦＮ　ＰＵＳＣＨとの動的切り替えをどのように指示するかについて、動的グラントＰＵＳＣＨの場合と同様に解釈／適用してもよい。また、ＵＥは、第１／第２のＳＲＩフィールド／ＴＰＭＩフィールドを適用するか／どのように解釈するかについて、動的グラントＰＵＳＣＨの場合と同様に判断する。
　なお、本実施形態において、上記（ＳＴｘＭＰ　ＳＤＭ方式とＳＴＲＰ送信の動的な切り替え）の各態様の処理が適用されてもよい。
　ＣＧをアクティブ化するＤＣＩが１つのＳＲＩフィールドを含む場合、ＤＣＩに１つのＴＰＭＩフィールドが含まれてもよい（例えば、ＤＣＩフォーマット０_０が使用される）。ＰＵＳＣＨ送信は、第１のＳＲＳリソースセットと関連付けられてもよい。この場合、ＵＥは、シングルＴＲＰに対するＰＵＳＣＨ送信を実行する。
　第３の実施形態によれば、ＵＥは、タイプ２ＣＧ、２つのＳＲＳリソースセットが設定される場合に、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ／ＳＦＮ　ＰＵＳＣＨ方式を適切に制御し、ＳＴＲＰとＳＴｘＭＰ　ＳＦＮ　ＰＵＳＣＨとの動的切り替えを制御することができる。
＜第４の実施形態＞
　第３の実施形態は、タイプ１設定ＣＧにも適用されてもよい。例えば、第３の実施形態における「タイプ２設定グラント（configured　grant（ＣＧ））」は、「タイプ１設定ＣＧにおける再送（ＰＵＳＣＨの再送）」に読み替えられてもよい。また、「アクティブ化するＤＣＩ」は、「スケジューリングＤＣＩ（ＰＵＳＣＨの再送をスケジューリングするＤＣＩ）」に読み替えられてもよい。
＜第５の実施形態＞
［実施形態５－１］
　ＳＴｘＭＰ　ＳＤＭ方式によるタイプ１ＣＧのＰＵＳＣＨ送信のケースについて説明する。ネットワークは、設定グラントの設定情報（ConfiguredGrantConfig）の“antennaPort”フィールドを使用して、ＳＤＭ送信のためのＤＭＲＳポートを指示する。ＵＥは、ConfiguredGrantConfigの“antennaPort”フィールドに基づいて、ＳＤＭ送信のためのＤＭＲＳポートを決定する。
　ＣＢベースＰＵＳＣＨのためのConfiguredGrantConfigの２つのprecodingAndNumberOfLayersフィールド（precodingAndNumberOfLayers、precodingAndNumberOfLayers2）またはＮＣＢベースＰＵＳＣＨのためのConfiguredGrantConfigの２つのsrs-ResourceIndicatorフィールド（srs-ResourceIndicator、srs-ResourceIndicator2）が示す総レイヤー数がＬであると仮定した場合の例について説明する。
　ＣＢベースＰＵＳＣＨが設定されている場合、指示されたＤＭＲＳポートの最初のＬ１個は、第１のprecodingAndNumberOfLayersフィールド（precodingAndNumberOfLayers）により示されるＬ１個のＰＵＳＣＨレイヤに関連付けられ、指示されたＤＭＲＳポートの残りのＬ－Ｌ１レイヤは、第２のprecodingAndNumberOfLayersフィールド（precodingAndNumberOfLayers2）により示されるＬ－Ｌ１個のＰＵＳＣＨレイヤに関連付けられる。
　ＮＣＢベースＰＵＳＣＨが設定されている場合、指示されたＤＭＲＳポートの最初のＬ１個は、第１のsrs-ResourceIndicatorフィールド（srs-ResourceIndicator）で示されるＬ１個のＰＵＳＣＨレイヤと関連付けられ、残りのＬ－Ｌ１個は、ＮＣＢベースＰＵＳＣＨの第２のsrs-ResourceIndicatorフィールド（srs-ResourceIndicator2）で示されるＬ－Ｌ１個のＰＵＳＣＨレイヤと関連付けられる。
　ＳＴｘＭＰ　ＳＤＭ方式によるタイプ１ＣＧのＰＵＳＣＨ送信を適用する場合において、新たなパラメータを追加せずに、ＳＤＭ送信のためのＤＭＲＳポートを指示することができる。
［実施形態５－２］
　ＳＴｘＭＰ　ＳＤＭ方式による、タイプ２ＣＧまたはタイプ１ＣＧの再送のケースについて説明する。ＤＭＲＳポート指示は動的グラントのＰＵＳＣＨと同じであってもよい。ＳＤＭ送信のためのＤＭＲＳポートを指示するために、ＤＣＩの“antennaPort”フィールドが使用されてもよい。ＵＥは、設定グラントの設定情報（ConfiguredGrantConfig）の“antennaPort”フィールドに基づいて、ＳＤＭ送信のためのＤＭＲＳポートを決定する。本開示において、「アクティブ化するＤＣＩ」は、タイプ２ＣＧをアクティブ化するＤＣＩを意味し、「スケジューリングＤＣＩ」は、タイプ１ＣＧのＰＵＳＣＨ再送をスケジューリングするＤＣＩを意味してもよい。
　ＣＢベースＰＵＳＣＨのためのアクティブ化するＤＣＩ／スケジューリングＤＣＩにおける２つのＴＰＭＩフィールド、またはＮＣＢベースＰＵＳＣＨのためのアクティブ化するＤＣＩ／スケジューリングＤＣＩにおける２つのＳＲＩフィールドが指示するレイヤの総数をＬと仮定した場合の例について説明する。
　ＣＢベースＰＵＳＣＨが設定されている場合、指示されたＤＭＲＳポートの最初のＬ１個は、第１のＴＰＭＩフィールドによって示されるＬ１個のＰＵＳＣＨレイヤに関連付けられ、指示されたＤＭＲＳポートの残りのＬ－Ｌ１個は、第２のＴＰＭＩフィールドによって示されるＬ－Ｌ１個のＰＵＳＣＨレイヤに関連付けられる。
　ＮＣＢベースＰＵＳＣＨが設定されている場合、指示されたＤＭＲＳポートの最初のＬ１個は、第１のＳＲＩフィールドによって示されるＬ１個のＰＵＳＣＨレイヤに関連付けられ、指示されたＤＭＲＳポートの残りのＬ－Ｌ１個は、第２のＳＲＩフィールドによって示されるＬ－Ｌ１個のＰＵＳＣＨレイヤに関連付けられる。
　ＳＴｘＭＰ　ＳＤＭ方式による、タイプ２ＣＧまたはタイプ１ＣＧの再送を適用する場合において、新たなパラメータを追加せずに、ＳＤＭ送信のためのＤＭＲＳポートを指示することができる。
［補足］
　第５の実施形態において、上記Ｌ１は、仕様で定義されていてもよいし、上位レイヤシグナリング／物理レイヤシグナリングによりＵＥに設定／指示されていてもよい。例えば、Ｌ１＝ｆｌｏｏｒ（Ｌ／２）であってもよい。
　指示されたＤＭＲＳポートと、第１／第２のＳＲＩフィールドによって示されるＬ１個のＰＵＳＣＨレイヤ、及び、第１／第２のＴＰＭＩフィールドによって示されるＬ１個のＰＵＳＣＨレイヤとの関連付けは、上位レイヤシグナリング／物理レイヤシグナリングにより直接的に指示されてもよい。
＜補足＞
［ＵＥへの情報の通知］
　上述の実施形態における（ネットワーク（Network（ＮＷ））（例えば、基地局（Base　Station（ＢＳ）））から）ＵＥへの任意の情報の通知（言い換えると、ＵＥにおけるＢＳからの任意の情報の受信）は、物理レイヤシグナリング（例えば、ＤＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＤＣＣＨ、ＰＤＳＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たな論理チャネルＩＤ（Logical　Channel　ID（ＬＣＩＤ））がＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＤＣＩによって行われる場合、上記通知は、当該ＤＣＩの特定のフィールド、当該ＤＣＩに付与される巡回冗長検査（Cyclic　Redundancy　Check（ＣＲＣ））ビットのスクランブルに用いられる無線ネットワーク一時識別子（Radio　Network　Temporary　Identifier（ＲＮＴＩ））、当該ＤＣＩのフォーマットなどによって行われてもよい。
　また、上述の実施形態におけるＵＥへの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［ＵＥからの情報の通知］
　上述の実施形態におけるＵＥから（ＮＷへ）の任意の情報の通知（言い換えると、ＵＥにおけるＢＳへの任意の情報の送信／報告）は、物理レイヤシグナリング（例えば、ＵＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＵＣＣＨ、ＰＵＳＣＨ、ＰＲＡＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たなＬＣＩＤがＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＵＣＩによって行われる場合、上記通知は、ＰＵＣＣＨ又はＰＵＳＣＨを用いて送信されてもよい。
　また、上述の実施形態におけるＵＥからの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［各実施形態の適用について］
　上述の実施形態の少なくとも１つは、特定の条件を満たす場合に適用されてもよい。当該特定の条件は、規格において規定されてもよいし、上位レイヤシグナリング／物理レイヤシグナリングを用いてＵＥ／ＢＳに通知されてもよい。
　上述の実施形態の少なくとも１つは、特定のＵＥ能力（UE　capability）を報告した又は当該特定のＵＥ能力をサポートするＵＥに対してのみ適用されてもよい。
　当該特定のＵＥ能力は、以下の少なくとも１つを示してもよい：
　・上記実施形態の少なくとも１つについての特定の処理／動作／制御／情報をサポートすること、
　・ＳＴｘＭＰをサポートすること、
　・ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭをサポートすること、
　・ＳＤＣＩ　ＳＴｘＭＰ　ＳＦＭをサポートすること、
　・ＳＴｘＭＰ　ＳＤＭ方式におけるＤＭＲＳポート数、
　・Ｌ、Ｌ１の値。
　また、上記特定のＵＥ能力は、全周波数にわたって（周波数に関わらず共通に）適用される能力であってもよいし、周波数（例えば、セル、バンド、バンドコンビネーション、ＢＷＰ、コンポーネントキャリアなどの１つ又はこれらの組み合わせ）ごとの能力であってもよいし、周波数レンジ（例えば、Frequency　Range　1（ＦＲ１）、ＦＲ２、ＦＲ３、ＦＲ４、ＦＲ５、ＦＲ２－１、ＦＲ２－２）ごとの能力であってもよいし、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））ごとの能力であってもよいし、Feature　Set（ＦＳ）又はFeature　Set　Per　Component-carrier（ＦＳＰＣ）ごとの能力であってもよい。
　また、上記特定のＵＥ能力は、全複信方式にわたって（複信方式に関わらず共通に）適用される能力であってもよいし、複信方式（例えば、時分割複信（Time　Division　Duplex（ＴＤＤ））、周波数分割複信（Frequency　Division　Duplex（ＦＤＤ）））ごとの能力であってもよい。
　また、上述の実施形態の少なくとも１つは、ＵＥが上位レイヤシグナリング／物理レイヤシグナリングによって、上述の実施形態に関連する特定の情報（又は上述の実施形態の動作を実施すること）を設定／アクティベート／トリガされた場合に適用されてもよい。例えば、当該特定の情報は、ＳＤＣＩ　ＳＴｘＭＰ　ＳＤＭ／ＳＦＮを有効化することを示す情報、特定のリリース（例えば、Ｒｅｌ．１８／１９）向けの任意のＲＲＣパラメータなどであってもよい。
　ＵＥは、上記特定のＵＥ能力の少なくとも１つをサポートしない又は上記特定の情報を設定されない場合、例えばＲｅｌ．１５／１６の動作を適用してもよい。
（付記）
　本開示の一実施形態に関して、以下の発明を付記する。
［付記１］
　タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する受信部と、
　空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する制御部と、
　を有する端末。
［付記２］
　ＳＲＳリソースインディケータフィールドと、プリコーディング及びレイヤ数フィールドとの少なくとも１つは、第１のＳＲＳリソースセットと関連付けられ、ＳＲＳリソースインディケータ２フィールドと、プリコーディング及びレイヤ数２フィールドとの少なくとも１つは、第２のＳＲＳリソースセットと関連付けられている
　付記１に記載の端末。
［付記３］
　前記受信部は、タイプ１設定グラントにおけるＰＵＳＣＨの再送をスケジューリングする下りリンク制御情報（ＤＣＩ）を受信し、
　前記ＤＣＩは、２つのＳＲＳリソースインジケータ（ＳＲＩ）フィールド、２つの送信プリコーディング行列指標（ＴＰＭＩ）フィールド、及びＳＲＳリソースセット指示フィールドを含み、
　前記制御部は、２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、及びＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈する
　付記１又は付記２に記載の端末。
［付記４］
　前記受信部は、設定グラントの設定情報を受信し、
　前記制御部は、前記設定情報のアンテナポートフィールドに基づいて、ＳＤＭ送信のための復調用参照信号（ＤＭＲＳ）ポートを決定する
　付記１から付記３のいずれかに記載の端末。
（付記）
　本開示の一実施形態に関して、さらに以下の発明を付記する。
［付記１］
　タイプ２設定グラント及び２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する受信部と、
　空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する制御部と、
　を有する端末。
［付記２］
　前記受信部は、タイプ２設定グラントをアクティブ化する下りリンク制御情報（ＤＣＩ）を受信し、
　前記ＤＣＩは、２つのＳＲＳリソースインジケータ（ＳＲＩ）フィールド、２つの送信プリコーディング行列指標（ＴＰＭＩ）フィールド、及びＳＲＳリソースセット指示フィールドを含み、
　前記制御部は、２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、及びＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈する
　付記１に記載の端末。
［付記３］
　前記受信部は、設定グラントの設定情報を受信し、
　前記制御部は、前記設定情報のアンテナポートフィールドに基づいて、ＳＤＭ送信のための復調用参照信号（ＤＭＲＳ）ポートを決定する
　付記１又は付記２に記載の端末。
（無線通信システム）
　以下、本開示の一実施形態に係る無線通信システムの構成について説明する。この無線通信システムでは、本開示の上記各実施形態に係る無線通信方法のいずれか又はこれらの組み合わせを用いて通信が行われる。
　図８は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。無線通信システム１（単にシステム１と呼ばれてもよい）は、Third　Generation　Partnership　Project（３ＧＰＰ）によって仕様化されるLong　Term　Evolution（ＬＴＥ）、5th　generation　mobile　communication　system　New　Radio（５Ｇ　ＮＲ）などを用いて通信を実現するシステムであってもよい。
　また、無線通信システム１は、複数のRadio　Access　Technology（ＲＡＴ）間のデュアルコネクティビティ（マルチＲＡＴデュアルコネクティビティ（Multi-RAT　Dual　Connectivity（ＭＲ－ＤＣ）））をサポートしてもよい。ＭＲ－ＤＣは、ＬＴＥ（Evolved　Universal　Terrestrial　Radio　Access（Ｅ－ＵＴＲＡ））とＮＲとのデュアルコネクティビティ（E-UTRA-NR　Dual　Connectivity（ＥＮ－ＤＣ））、ＮＲとＬＴＥとのデュアルコネクティビティ（NR-E-UTRA　Dual　Connectivity（ＮＥ－ＤＣ））などを含んでもよい。
　ＥＮ－ＤＣでは、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がマスタノード（Master　Node（ＭＮ））であり、ＮＲの基地局（ｇＮＢ）がセカンダリノード（Secondary　Node（ＳＮ））である。ＮＥ－ＤＣでは、ＮＲの基地局（ｇＮＢ）がＭＮであり、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がＳＮである。
　無線通信システム１は、同一のＲＡＴ内の複数の基地局間のデュアルコネクティビティ（例えば、ＭＮ及びＳＮの双方がＮＲの基地局（ｇＮＢ）であるデュアルコネクティビティ（NR-NR　Dual　Connectivity（ＮＮ－ＤＣ）））をサポートしてもよい。
　無線通信システム１は、比較的カバレッジの広いマクロセルＣ１を形成する基地局１１と、マクロセルＣ１内に配置され、マクロセルＣ１よりも狭いスモールセルＣ２を形成する基地局１２（１２ａ－１２ｃ）と、を備えてもよい。ユーザ端末２０は、少なくとも１つのセル内に位置してもよい。各セル及びユーザ端末２０の配置、数などは、図に示す態様に限定されない。以下、基地局１１及び１２を区別しない場合は、基地局１０と総称する。
　ユーザ端末２０は、複数の基地局１０のうち、少なくとも１つに接続してもよい。ユーザ端末２０は、複数のコンポーネントキャリア（Component　Carrier（ＣＣ））を用いたキャリアアグリゲーション（Carrier　Aggregation（ＣＡ））及びデュアルコネクティビティ（ＤＣ）の少なくとも一方を利用してもよい。
　各ＣＣは、第１の周波数帯（Frequency　Range　1（ＦＲ１））及び第２の周波数帯（Frequency　Range　2（ＦＲ２））の少なくとも１つに含まれてもよい。マクロセルＣ１はＦＲ１に含まれてもよいし、スモールセルＣ２はＦＲ２に含まれてもよい。例えば、ＦＲ１は、６ＧＨｚ以下の周波数帯（サブ６ＧＨｚ（sub-6GHz））であってもよいし、ＦＲ２は、２４ＧＨｚよりも高い周波数帯（above-24GHz）であってもよい。なお、ＦＲ１及びＦＲ２の周波数帯、定義などはこれらに限られず、例えばＦＲ１がＦＲ２よりも高い周波数帯に該当してもよい。
　また、ユーザ端末２０は、各ＣＣにおいて、時分割複信（Time　Division　Duplex（ＴＤＤ））及び周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））の少なくとも１つを用いて通信を行ってもよい。
　複数の基地局１０は、有線（例えば、Common　Public　Radio　Interface（ＣＰＲＩ）に準拠した光ファイバ、Ｘ２インターフェースなど）又は無線（例えば、ＮＲ通信）によって接続されてもよい。例えば、基地局１１及び１２間においてＮＲ通信がバックホールとして利用される場合、上位局に該当する基地局１１はIntegrated　Access　Backhaul（ＩＡＢ）ドナー、中継局（リレー）に該当する基地局１２はＩＡＢノードと呼ばれてもよい。
　基地局１０は、他の基地局１０を介して、又は直接コアネットワーク３０に接続されてもよい。コアネットワーク３０は、例えば、Evolved　Packet　Core（ＥＰＣ）、5G　Core　Network（５ＧＣＮ）、Next　Generation　Core（ＮＧＣ）などの少なくとも１つを含んでもよい。
　コアネットワーク３０は、例えば、User　Plane　Function（ＵＰＦ）、Access　and　Mobility　management　Function（ＡＭＦ）、Session　Management　Function（ＳＭＦ）、Unified　Data　Management（ＵＤＭ）、Application　Function（ＡＦ）、Data　Network（ＤＮ）、Location　Management　Function（ＬＭＦ）、保守運用管理（Operation、Administration　and　Maintenance（Management）（ＯＡＭ））などのネットワーク機能（Network　Functions（ＮＦ））を含んでもよい。なお、１つのネットワークノードによって複数の機能が提供されてもよい。また、ＤＮを介して外部ネットワーク（例えば、インターネット）との通信が行われてもよい。
　ユーザ端末２０は、ＬＴＥ、ＬＴＥ－Ａ、５Ｇなどの通信方式の少なくとも１つに対応した端末であってもよい。
　無線通信システム１においては、直交周波数分割多重（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ））ベースの無線アクセス方式が利用されてもよい。例えば、下りリンク（Downlink（ＤＬ））及び上りリンク（Uplink（ＵＬ））の少なくとも一方において、Cyclic　Prefix　OFDM（ＣＰ－ＯＦＤＭ）、Discrete　Fourier　Transform　Spread　OFDM（ＤＦＴ－ｓ－ＯＦＤＭ）、Orthogonal　Frequency　Division　Multiple　Access（ＯＦＤＭＡ）、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）などが利用されてもよい。
　無線アクセス方式は、波形（waveform）と呼ばれてもよい。なお、無線通信システム１においては、ＵＬ及びＤＬの無線アクセス方式には、他の無線アクセス方式（例えば、他のシングルキャリア伝送方式、他のマルチキャリア伝送方式）が用いられてもよい。
　無線通信システム１では、下りリンクチャネルとして、各ユーザ端末２０で共有される下り共有チャネル（Physical　Downlink　Shared　Channel（ＰＤＳＣＨ））、ブロードキャストチャネル（Physical　Broadcast　Channel（ＰＢＣＨ））、下り制御チャネル（Physical　Downlink　Control　Channel（ＰＤＣＣＨ））などが用いられてもよい。
　また、無線通信システム１では、上りリンクチャネルとして、各ユーザ端末２０で共有される上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））、上り制御チャネル（Physical　Uplink　Control　Channel（ＰＵＣＣＨ））、ランダムアクセスチャネル（Physical　Random　Access　Channel（ＰＲＡＣＨ））などが用いられてもよい。
　ＰＤＳＣＨによって、ユーザデータ、上位レイヤ制御情報、System　Information　Block（ＳＩＢ）などが伝送される。ＰＵＳＣＨによって、ユーザデータ、上位レイヤ制御情報などが伝送されてもよい。また、ＰＢＣＨによって、Master　Information　Block（ＭＩＢ）が伝送されてもよい。
　ＰＤＣＣＨによって、下位レイヤ制御情報が伝送されてもよい。下位レイヤ制御情報は、例えば、ＰＤＳＣＨ及びＰＵＳＣＨの少なくとも一方のスケジューリング情報を含む下り制御情報（Downlink　Control　Information（ＤＣＩ））を含んでもよい。
　なお、ＰＤＳＣＨをスケジューリングするＤＣＩは、ＤＬアサインメント、ＤＬ　ＤＣＩなどと呼ばれてもよいし、ＰＵＳＣＨをスケジューリングするＤＣＩは、ＵＬグラント、ＵＬ　ＤＣＩなどと呼ばれてもよい。なお、ＰＤＳＣＨはＤＬデータで読み替えられてもよいし、ＰＵＳＣＨはＵＬデータで読み替えられてもよい。
　ＰＤＣＣＨの検出には、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））及びサーチスペース（search　space）が利用されてもよい。ＣＯＲＥＳＥＴは、ＤＣＩをサーチするリソースに対応する。サーチスペースは、ＰＤＣＣＨ候補（PDCCH　candidates）のサーチ領域及びサーチ方法に対応する。１つのＣＯＲＥＳＥＴは、１つ又は複数のサーチスペースに関連付けられてもよい。ＵＥは、サーチスペース設定に基づいて、あるサーチスペースに関連するＣＯＲＥＳＥＴをモニタしてもよい。
　１つのサーチスペースは、１つ又は複数のアグリゲーションレベル（aggregation　Level）に該当するＰＤＣＣＨ候補に対応してもよい。１つ又は複数のサーチスペースは、サーチスペースセットと呼ばれてもよい。なお、本開示の「サーチスペース」、「サーチスペースセット」、「サーチスペース設定」、「サーチスペースセット設定」、「ＣＯＲＥＳＥＴ」、「ＣＯＲＥＳＥＴ設定」などは、互いに読み替えられてもよい。
　ＰＵＣＣＨによって、チャネル状態情報（Channel　State　Information（ＣＳＩ））、送達確認情報（例えば、Hybrid　Automatic　Repeat　reQuest　ACKnowledgement（ＨＡＲＱ－ＡＣＫ）、ＡＣＫ／ＮＡＣＫなどと呼ばれてもよい）及びスケジューリングリクエスト（Scheduling　Request（ＳＲ））の少なくとも１つを含む上り制御情報（Uplink　Control　Information（ＵＣＩ））が伝送されてもよい。ＰＲＡＣＨによって、セルとの接続確立のためのランダムアクセスプリアンブルが伝送されてもよい。
　なお、本開示において下りリンク、上りリンクなどは「リンク」を付けずに表現されてもよい。また、各種チャネルの先頭に「物理（Physical）」を付けずに表現されてもよい。
　無線通信システム１では、同期信号（Synchronization　Signal（ＳＳ））、下りリンク参照信号（Downlink　Reference　Signal（ＤＬ－ＲＳ））などが伝送されてもよい。無線通信システム１では、ＤＬ－ＲＳとして、セル固有参照信号（Cell-specific　Reference　Signal（ＣＲＳ））、チャネル状態情報参照信号（Channel　State　Information　Reference　Signal（ＣＳＩ－ＲＳ））、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））、位置決定参照信号（Positioning　Reference　Signal（ＰＲＳ））、位相トラッキング参照信号（Phase　Tracking　Reference　Signal（ＰＴＲＳ））などが伝送されてもよい。
　同期信号は、例えば、プライマリ同期信号（Primary　Synchronization　Signal（ＰＳＳ））及びセカンダリ同期信号（Secondary　Synchronization　Signal（ＳＳＳ））の少なくとも１つであってもよい。ＳＳ（ＰＳＳ、ＳＳＳ）及びＰＢＣＨ（及びＰＢＣＨ用のＤＭＲＳ）を含む信号ブロックは、ＳＳ／ＰＢＣＨブロック、SS　Block（ＳＳＢ）などと呼ばれてもよい。なお、ＳＳ、ＳＳＢなども、参照信号と呼ばれてもよい。
　また、無線通信システム１では、上りリンク参照信号（Uplink　Reference　Signal（ＵＬ－ＲＳ））として、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））、復調用参照信号（ＤＭＲＳ）などが伝送されてもよい。なお、ＤＭＲＳはユーザ端末固有参照信号（UE-specific　Reference　Signal）と呼ばれてもよい。
（基地局）
　図９は、一実施形態に係る基地局の構成の一例を示す図である。基地局１０は、制御部１１０、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース（transmission　line　interface）１４０を備えている。なお、制御部１１０、送受信部１２０及び送受信アンテナ１３０及び伝送路インターフェース１４０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、基地局１０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部１１０は、基地局１０全体の制御を実施する。制御部１１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部１１０は、信号の生成、スケジューリング（例えば、リソース割り当て、マッピング）などを制御してもよい。制御部１１０は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０を用いた送受信、測定などを制御してもよい。制御部１１０は、信号として送信するデータ、制御情報、系列（sequence）などを生成し、送受信部１２０に転送してもよい。制御部１１０は、通信チャネルの呼処理（設定、解放など）、基地局１０の状態管理、無線リソースの管理などを行ってもよい。
　送受信部１２０は、ベースバンド（baseband）部１２１、Radio　Frequency（ＲＦ）部１２２、測定部１２３を含んでもよい。ベースバンド部１２１は、送信処理部１２１１及び受信処理部１２１２を含んでもよい。送受信部１２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ（phase　shifter）、測定回路、送受信回路などから構成することができる。
　送受信部１２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部１２１１、ＲＦ部１２２から構成されてもよい。当該受信部は、受信処理部１２１２、ＲＦ部１２２、測定部１２３から構成されてもよい。
　送受信アンテナ１３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部１２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを送信してもよい。送受信部１２０は、上述の上りリンクチャネル、上りリンク参照信号などを受信してもよい。
　送受信部１２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部１２０（送信処理部１２１１）は、例えば制御部１１０から取得したデータ、制御情報などに対して、Packet　Data　Convergence　Protocol（ＰＤＣＰ）レイヤの処理、Radio　Link　Control（ＲＬＣ）レイヤの処理（例えば、ＲＬＣ再送制御）、Medium　Access　Control（ＭＡＣ）レイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部１２０（送信処理部１２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、離散フーリエ変換（Discrete　Fourier　Transform（ＤＦＴ））処理（必要に応じて）、逆高速フーリエ変換（Inverse　Fast　Fourier　Transform（ＩＦＦＴ））処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　送受信部１２０（ＲＦ部１２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ１３０を介して送信してもよい。
　一方、送受信部１２０（ＲＦ部１２２）は、送受信アンテナ１３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部１２０（受信処理部１２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、高速フーリエ変換（Fast　Fourier　Transform（ＦＦＴ））処理、逆離散フーリエ変換（Inverse　Discrete　Fourier　Transform（ＩＤＦＴ））処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部１２０（測定部１２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部１２３は、受信した信号に基づいて、Radio　Resource　Management（ＲＲＭ）測定、Channel　State　Information（ＣＳＩ）測定などを行ってもよい。測定部１２３は、受信電力（例えば、Reference　Signal　Received　Power（ＲＳＲＰ））、受信品質（例えば、Reference　Signal　Received　Quality（ＲＳＲＱ）、Signal　to　Interference　plus　Noise　Ratio（ＳＩＮＲ）、Signal　to　Noise　Ratio（ＳＮＲ））、信号強度（例えば、Received　Signal　Strength　Indicator（ＲＳＳＩ））、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部１１０に出力されてもよい。
　伝送路インターフェース１４０は、コアネットワーク３０に含まれる装置（例えば、ＮＦを提供するネットワークノード）、他の基地局１０などとの間で信号を送受信（バックホールシグナリング）し、ユーザ端末２０のためのユーザデータ（ユーザプレーンデータ）、制御プレーンデータなどを取得、伝送などしてもよい。
　なお、本開示における基地局１０の送信部及び受信部は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０の少なくとも１つによって構成されてもよい。
　送受信部１２０は、タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を送信してもよい。
　送受信部１２０は、タイプ２設定グラント及び２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を送信してもよい。
　制御部１１０は、空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）の受信を制御してもよい。
（ユーザ端末）
　図１０は、一実施形態に係るユーザ端末の構成の一例を示す図である。ユーザ端末２０は、制御部２１０、送受信部２２０及び送受信アンテナ２３０を備えている。なお、制御部２１０、送受信部２２０及び送受信アンテナ２３０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、ユーザ端末２０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部２１０は、ユーザ端末２０全体の制御を実施する。制御部２１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部２１０は、信号の生成、マッピングなどを制御してもよい。制御部２１０は、送受信部２２０及び送受信アンテナ２３０を用いた送受信、測定などを制御してもよい。制御部２１０は、信号として送信するデータ、制御情報、系列などを生成し、送受信部２２０に転送してもよい。
　送受信部２２０は、ベースバンド部２２１、ＲＦ部２２２、測定部２２３を含んでもよい。ベースバンド部２２１は、送信処理部２２１１、受信処理部２２１２を含んでもよい。送受信部２２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ、測定回路、送受信回路などから構成することができる。
　送受信部２２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部２２１１、ＲＦ部２２２から構成されてもよい。当該受信部は、受信処理部２２１２、ＲＦ部２２２、測定部２２３から構成されてもよい。
　送受信アンテナ２３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部２２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを受信してもよい。送受信部２２０は、上述の上りリンクチャネル、上りリンク参照信号などを送信してもよい。
　送受信部２２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部２２０（送信処理部２２１１）は、例えば制御部２１０から取得したデータ、制御情報などに対して、ＰＤＣＰレイヤの処理、ＲＬＣレイヤの処理（例えば、ＲＬＣ再送制御）、ＭＡＣレイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部２２０（送信処理部２２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、ＤＦＴ処理（必要に応じて）、ＩＦＦＴ処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　なお、ＤＦＴ処理を適用するか否かは、トランスフォームプリコーディングの設定に基づいてもよい。送受信部２２０（送信処理部２２１１）は、あるチャネル（例えば、ＰＵＳＣＨ）について、トランスフォームプリコーディングが有効（enabled）である場合、当該チャネルをＤＦＴ－ｓ－ＯＦＤＭ波形を用いて送信するために上記送信処理としてＤＦＴ処理を行ってもよいし、そうでない場合、上記送信処理としてＤＦＴ処理を行わなくてもよい。
　送受信部２２０（ＲＦ部２２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ２３０を介して送信してもよい。
　一方、送受信部２２０（ＲＦ部２２２）は、送受信アンテナ２３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部２２０（受信処理部２２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、ＦＦＴ処理、ＩＤＦＴ処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部２２０（測定部２２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部２２３は、受信した信号に基づいて、ＲＲＭ測定、ＣＳＩ測定などを行ってもよい。測定部２２３は、受信電力（例えば、ＲＳＲＰ）、受信品質（例えば、ＲＳＲＱ、ＳＩＮＲ、ＳＮＲ）、信号強度（例えば、ＲＳＳＩ）、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部２１０に出力されてもよい。
　なお、測定部２２３は、チャネル測定用リソースに基づいて、ＣＳＩ算出のためのチャネル測定を導出してもよい。チャネル測定用リソースは、例えば、ノンゼロパワー（Non　Zero　Power（ＮＺＰ））ＣＳＩ－ＲＳリソースであってもよい。また、測定部２２３は、干渉測定用リソースに基づいて、ＣＳＩ算出のための干渉測定を導出してもよい。干渉測定用リソースは、干渉測定用のＮＺＰ　ＣＳＩ－ＲＳリソース、ＣＳＩ－干渉測定（Interference　Measurement（ＩＭ））リソースなどの少なくとも１つであってもよい。なお、ＣＳＩ－ＩＭは、ＣＳＩ－干渉管理（Interference　Management（ＩＭ））と呼ばれてもよいし、ゼロパワー（Zero　Power（ＺＰ））ＣＳＩ－ＲＳと互いに読み替えられてもよい。なお、本開示において、ＣＳＩ－ＲＳ、ＮＺＰ　ＣＳＩ－ＲＳ、ＺＰ　ＣＳＩ－ＲＳ、ＣＳＩ－ＩＭ、ＣＳＩ－ＳＳＢなどは、互いに読み替えられてもよい。
　なお、本開示におけるユーザ端末２０の送信部及び受信部は、送受信部２２０及び送受信アンテナ２３０の少なくとも１つによって構成されてもよい。
　送受信部２２０は、タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信してもよい。
　制御部２１０は、空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御してもよい。
　ＳＲＳリソースインディケータフィールドと、プリコーディング及びレイヤ数フィールドとの少なくとも１つは、第１のＳＲＳリソースセットと関連付けられ、ＳＲＳリソースインディケータ２フィールドと、プリコーディング及びレイヤ数２フィールドとの少なくとも１つは、第２のＳＲＳリソースセットと関連付けられていてもよい。
　送受信部２２０は、タイプ１設定グラントにおけるＰＵＳＣＨの再送をスケジューリングする下りリンク制御情報（ＤＣＩ）を受信してもよい。前記ＤＣＩは、２つのＳＲＳリソースインジケータ（ＳＲＩ）フィールド、２つの送信プリコーディング行列指標（ＴＰＭＩ）フィールド、及びＳＲＳリソースセット指示フィールドを含んでもよい。制御部２１０は、２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、及びＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈してもよい。
　送受信部２２０は、設定グラントの設定情報を受信してもよい。制御部２１０は、前記設定情報のアンテナポートフィールドに基づいて、ＳＤＭ送信のための復調用参照信号（ＤＭＲＳ）ポートを決定してもよい。
　送受信部２２０は、タイプ２設定グラント及び２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信してもよい。
　送受信部２２０は、タイプ２設定グラントをアクティブ化する下りリンク制御情報（ＤＣＩ）を受信してもよい。前記ＤＣＩは、２つのＳＲＳリソースインジケータ（ＳＲＩ）フィールド、２つの送信プリコーディング行列指標（ＴＰＭＩ）フィールド、及びＳＲＳリソースセット指示フィールドを含んでもよい。制御部２１０は、２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、及びＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈してもよい。
　送受信部２２０は、設定グラントの設定情報を受信してもよい。制御部２１０は、前記設定情報のアンテナポートフィールドに基づいて、ＳＤＭ送信のための復調用参照信号（ＤＭＲＳ）ポートを決定してもよい。
（ハードウェア構成）
　なお、上記実施形態の説明に用いたブロック図は、機能単位のブロックを示している。これらの機能ブロック（構成部）は、ハードウェア及びソフトウェアの少なくとも一方の任意の組み合わせによって実現される。また、各機能ブロックの実現方法は特に限定されない。すなわち、各機能ブロックは、物理的又は論理的に結合した１つの装置を用いて実現されてもよいし、物理的又は論理的に分離した２つ以上の装置を直接的又は間接的に（例えば、有線、無線などを用いて）接続し、これら複数の装置を用いて実現されてもよい。機能ブロックは、上記１つの装置又は上記複数の装置にソフトウェアを組み合わせて実現されてもよい。
　ここで、機能には、判断、決定、判定、計算、算出、処理、導出、調査、探索、確認、受信、送信、出力、アクセス、解決、選択、選定、確立、比較、想定、期待、みなし、報知（broadcasting）、通知（notifying）、通信（communicating）、転送（forwarding）、構成（configuring）、再構成（reconfiguring）、割り当て（allocating、mapping）、割り振り（assigning）などがあるが、これらに限られない。例えば、送信を機能させる機能ブロック（構成部）は、送信部（transmitting　unit）、送信機（transmitter）などと呼称されてもよい。いずれも、上述したとおり、実現方法は特に限定されない。
　例えば、本開示の一実施形態における基地局、ユーザ端末などは、本開示の無線通信方法の処理を行うコンピュータとして機能してもよい。図１１は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。上述の基地局１０及びユーザ端末２０は、物理的には、プロセッサ１００１、メモリ１００２、ストレージ１００３、通信装置１００４、入力装置１００５、出力装置１００６、バス１００７などを含むコンピュータ装置として構成されてもよい。
　なお、本開示において、装置、回路、デバイス、部（section）、ユニットなどの文言は、互いに読み替えることができる。基地局１０及びユーザ端末２０のハードウェア構成は、図に示した各装置を１つ又は複数含むように構成されてもよいし、一部の装置を含まずに構成されてもよい。
　例えば、プロセッサ１００１は１つだけ図示されているが、複数のプロセッサがあってもよい。また、処理は、１のプロセッサによって実行されてもよいし、処理が同時に、逐次に、又はその他の手法を用いて、２以上のプロセッサによって実行されてもよい。なお、プロセッサ１００１は、１以上のチップによって実装されてもよい。
　基地局１０及びユーザ端末２０における各機能は、例えば、プロセッサ１００１、メモリ１００２などのハードウェア上に所定のソフトウェア（プログラム）を読み込ませることによって、プロセッサ１００１が演算を行い、通信装置１００４を介する通信を制御したり、メモリ１００２及びストレージ１００３におけるデータの読み出し及び書き込みの少なくとも一方を制御したりすることによって実現される。
　プロセッサ１００１は、例えば、オペレーティングシステムを動作させてコンピュータ全体を制御する。プロセッサ１００１は、周辺装置とのインターフェース、制御装置、演算装置、レジスタなどを含む中央処理装置（Central　Processing　Unit（ＣＰＵ））によって構成されてもよい。例えば、上述の制御部１１０（２１０）、送受信部１２０（２２０）などの少なくとも一部は、プロセッサ１００１によって実現されてもよい。
　また、プロセッサ１００１は、プログラム（プログラムコード）、ソフトウェアモジュール、データなどを、ストレージ１００３及び通信装置１００４の少なくとも一方からメモリ１００２に読み出し、これらに従って各種の処理を実行する。プログラムとしては、上述の実施形態において説明した動作の少なくとも一部をコンピュータに実行させるプログラムが用いられる。例えば、制御部１１０（２１０）は、メモリ１００２に格納され、プロセッサ１００１において動作する制御プログラムによって実現されてもよく、他の機能ブロックについても同様に実現されてもよい。
　メモリ１００２は、コンピュータ読み取り可能な記録媒体であり、例えば、Read　Only　Memory（ＲＯＭ）、Erasable　Programmable　ROM（ＥＰＲＯＭ）、Electrically　EPROM（ＥＥＰＲＯＭ）、Random　Access　Memory（ＲＡＭ）、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。メモリ１００２は、レジスタ、キャッシュ、メインメモリ（主記憶装置）などと呼ばれてもよい。メモリ１００２は、本開示の一実施形態に係る無線通信方法を実施するために実行可能なプログラム（プログラムコード）、ソフトウェアモジュールなどを保存することができる。
　ストレージ１００３は、コンピュータ読み取り可能な記録媒体であり、例えば、フレキシブルディスク、フロッピー（登録商標）ディスク、光磁気ディスク（例えば、コンパクトディスク（Compact　Disc　ROM（ＣＤ－ＲＯＭ）など）、デジタル多用途ディスク、Ｂｌｕ－ｒａｙ（登録商標）ディスク）、リムーバブルディスク、ハードディスクドライブ、スマートカード、フラッシュメモリデバイス（例えば、カード、スティック、キードライブ）、磁気ストライプ、データベース、サーバ、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。ストレージ１００３は、補助記憶装置と呼ばれてもよい。
　通信装置１００４は、有線ネットワーク及び無線ネットワークの少なくとも一方を介してコンピュータ間の通信を行うためのハードウェア（送受信デバイス）であり、例えばネットワークデバイス、ネットワークコントローラ、ネットワークカード、通信モジュールなどともいう。通信装置１００４は、例えば周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））及び時分割複信（Time　Division　Duplex（ＴＤＤ））の少なくとも一方を実現するために、高周波スイッチ、デュプレクサ、フィルタ、周波数シンセサイザなどを含んで構成されてもよい。例えば、上述の送受信部１２０（２２０）、送受信アンテナ１３０（２３０）などは、通信装置１００４によって実現されてもよい。送受信部１２０（２２０）は、送信部１２０ａ（２２０ａ）と受信部１２０ｂ（２２０ｂ）とで、物理的に又は論理的に分離された実装がなされてもよい。
　入力装置１００５は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサなど）である。出力装置１００６は、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、Light　Emitting　Diode（ＬＥＤ）ランプなど）である。なお、入力装置１００５及び出力装置１００６は、一体となった構成（例えば、タッチパネル）であってもよい。
　また、プロセッサ１００１、メモリ１００２などの各装置は、情報を通信するためのバス１００７によって接続される。バス１００７は、単一のバスを用いて構成されてもよいし、装置間ごとに異なるバスを用いて構成されてもよい。
　また、基地局１０及びユーザ端末２０は、マイクロプロセッサ、デジタル信号プロセッサ（Digital　Signal　Processor（ＤＳＰ））、Application　Specific　Integrated　Circuit（ＡＳＩＣ）、Programmable　Logic　Device（ＰＬＤ）、Field　Programmable　Gate　Array（ＦＰＧＡ）などのハードウェアを含んで構成されてもよく、当該ハードウェアを用いて各機能ブロックの一部又は全てが実現されてもよい。例えば、プロセッサ１００１は、これらのハードウェアの少なくとも１つを用いて実装されてもよい。
（変形例）
　なお、本開示において説明した用語及び本開示の理解に必要な用語については、同一の又は類似する意味を有する用語と置き換えてもよい。例えば、チャネル、シンボル及び信号（シグナル又はシグナリング）は、互いに読み替えられてもよい。また、信号はメッセージであってもよい。参照信号（reference　signal）は、ＲＳと略称することもでき、適用される標準によってパイロット（Pilot）、パイロット信号などと呼ばれてもよい。また、コンポーネントキャリア（Component　Carrier（ＣＣ））は、セル、周波数キャリア、キャリア周波数などと呼ばれてもよい。
　無線フレームは、時間領域において１つ又は複数の期間（フレーム）によって構成されてもよい。無線フレームを構成する当該１つ又は複数の各期間（フレーム）は、サブフレームと呼ばれてもよい。さらに、サブフレームは、時間領域において１つ又は複数のスロットによって構成されてもよい。サブフレームは、ニューメロロジー（numerology）に依存しない固定の時間長（例えば、１ｍｓ）であってもよい。
　ここで、ニューメロロジーは、ある信号又はチャネルの送信及び受信の少なくとも一方に適用される通信パラメータであってもよい。ニューメロロジーは、例えば、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））、帯域幅、シンボル長、サイクリックプレフィックス長、送信時間間隔（Transmission　Time　Interval（ＴＴＩ））、ＴＴＩあたりのシンボル数、無線フレーム構成、送受信機が周波数領域において行う特定のフィルタリング処理、送受信機が時間領域において行う特定のウィンドウイング処理などの少なくとも１つを示してもよい。
　スロットは、時間領域において１つ又は複数のシンボル（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ）シンボル、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）シンボルなど）によって構成されてもよい。また、スロットは、ニューメロロジーに基づく時間単位であってもよい。
　スロットは、複数のミニスロットを含んでもよい。各ミニスロットは、時間領域において１つ又は複数のシンボルによって構成されてもよい。また、ミニスロットは、サブスロットと呼ばれてもよい。ミニスロットは、スロットよりも少ない数のシンボルによって構成されてもよい。ミニスロットより大きい時間単位で送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＡと呼ばれてもよい。ミニスロットを用いて送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＢと呼ばれてもよい。
　無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、いずれも信号を伝送する際の時間単位を表す。無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、それぞれに対応する別の呼称が用いられてもよい。なお、本開示におけるフレーム、サブフレーム、スロット、ミニスロット、シンボルなどの時間単位は、互いに読み替えられてもよい。
　例えば、１サブフレームはＴＴＩと呼ばれてもよいし、複数の連続したサブフレームがＴＴＩと呼ばれてよいし、１スロット又は１ミニスロットがＴＴＩと呼ばれてもよい。つまり、サブフレーム及びＴＴＩの少なくとも一方は、既存のＬＴＥにおけるサブフレーム（１ｍｓ）であってもよいし、１ｍｓより短い期間（例えば、１－１３シンボル）であってもよいし、１ｍｓより長い期間であってもよい。なお、ＴＴＩを表す単位は、サブフレームではなくスロット、ミニスロットなどと呼ばれてもよい。
　ここで、ＴＴＩは、例えば、無線通信におけるスケジューリングの最小時間単位のことをいう。例えば、ＬＴＥシステムでは、基地局が各ユーザ端末に対して、無線リソース（各ユーザ端末において使用することが可能な周波数帯域幅、送信電力など）を、ＴＴＩ単位で割り当てるスケジューリングを行う。なお、ＴＴＩの定義はこれに限られない。
　ＴＴＩは、チャネル符号化されたデータパケット（トランスポートブロック）、コードブロック、コードワードなどの送信時間単位であってもよいし、スケジューリング、リンクアダプテーションなどの処理単位となってもよい。なお、ＴＴＩが与えられたとき、実際にトランスポートブロック、コードブロック、コードワードなどがマッピングされる時間区間（例えば、シンボル数）は、当該ＴＴＩよりも短くてもよい。
　なお、１スロット又は１ミニスロットがＴＴＩと呼ばれる場合、１以上のＴＴＩ（すなわち、１以上のスロット又は１以上のミニスロット）が、スケジューリングの最小時間単位となってもよい。また、当該スケジューリングの最小時間単位を構成するスロット数（ミニスロット数）は制御されてもよい。
　１ｍｓの時間長を有するＴＴＩは、通常ＴＴＩ（３ＧＰＰ　Ｒｅｌ．８－１２におけるＴＴＩ）、ノーマルＴＴＩ、ロングＴＴＩ、通常サブフレーム、ノーマルサブフレーム、ロングサブフレーム、スロットなどと呼ばれてもよい。通常ＴＴＩより短いＴＴＩは、短縮ＴＴＩ、ショートＴＴＩ、部分ＴＴＩ（partial又はfractional　TTI）、短縮サブフレーム、ショートサブフレーム、ミニスロット、サブスロット、スロットなどと呼ばれてもよい。
　なお、ロングＴＴＩ（例えば、通常ＴＴＩ、サブフレームなど）は、１ｍｓを超える時間長を有するＴＴＩで読み替えてもよいし、ショートＴＴＩ（例えば、短縮ＴＴＩなど）は、ロングＴＴＩのＴＴＩ長未満かつ１ｍｓ以上のＴＴＩ長を有するＴＴＩで読み替えてもよい。
　リソースブロック（Resource　Block（ＲＢ））は、時間領域及び周波数領域のリソース割当単位であり、周波数領域において、１つ又は複数個の連続した副搬送波（サブキャリア（subcarrier））を含んでもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに関わらず同じであってもよく、例えば１２であってもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに基づいて決定されてもよい。
　また、ＲＢは、時間領域において、１つ又は複数個のシンボルを含んでもよく、１スロット、１ミニスロット、１サブフレーム又は１ＴＴＩの長さであってもよい。１ＴＴＩ、１サブフレームなどは、それぞれ１つ又は複数のリソースブロックによって構成されてもよい。
　なお、１つ又は複数のＲＢは、物理リソースブロック（Physical　RB（ＰＲＢ））、サブキャリアグループ（Sub-Carrier　Group（ＳＣＧ））、リソースエレメントグループ（Resource　Element　Group（ＲＥＧ））、ＰＲＢペア、ＲＢペアなどと呼ばれてもよい。
　また、リソースブロックは、１つ又は複数のリソースエレメント（Resource　Element（ＲＥ））によって構成されてもよい。例えば、１ＲＥは、１サブキャリア及び１シンボルの無線リソース領域であってもよい。
　帯域幅部分（Bandwidth　Part（ＢＷＰ））（部分帯域幅などと呼ばれてもよい）は、あるキャリアにおいて、あるニューメロロジー用の連続する共通ＲＢ（common　resource　blocks）のサブセットのことを表してもよい。ここで、共通ＲＢは、当該キャリアの共通参照ポイントを基準としたＲＢのインデックスによって特定されてもよい。ＰＲＢは、あるＢＷＰで定義され、当該ＢＷＰ内で番号付けされてもよい。
　ＢＷＰには、ＵＬ　ＢＷＰ（ＵＬ用のＢＷＰ）と、ＤＬ　ＢＷＰ（ＤＬ用のＢＷＰ）とが含まれてもよい。ＵＥに対して、１キャリア内に１つ又は複数のＢＷＰが設定されてもよい。
　設定されたＢＷＰの少なくとも１つがアクティブであってもよく、ＵＥは、アクティブなＢＷＰの外で所定の信号／チャネルを送受信することを想定しなくてもよい。なお、本開示における「セル」、「キャリア」などは、「ＢＷＰ」で読み替えられてもよい。
　なお、上述した無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルなどの構造は例示に過ぎない。例えば、無線フレームに含まれるサブフレームの数、サブフレーム又は無線フレームあたりのスロットの数、スロット内に含まれるミニスロットの数、スロット又はミニスロットに含まれるシンボル及びＲＢの数、ＲＢに含まれるサブキャリアの数、並びにＴＴＩ内のシンボル数、シンボル長、サイクリックプレフィックス（Cyclic　Prefix（ＣＰ））長などの構成は、様々に変更することができる。
　また、本開示において説明した情報、パラメータなどは、絶対値を用いて表されてもよいし、所定の値からの相対値を用いて表されてもよいし、対応する別の情報を用いて表されてもよい。例えば、無線リソースは、所定のインデックスによって指示されてもよい。
　本開示においてパラメータなどに使用する名称は、いかなる点においても限定的な名称ではない。さらに、これらのパラメータを使用する数式などは、本開示において明示的に開示したものと異なってもよい。様々なチャネル（ＰＵＣＣＨ、ＰＤＣＣＨなど）及び情報要素は、あらゆる好適な名称によって識別できるので、これらの様々なチャネル及び情報要素に割り当てている様々な名称は、いかなる点においても限定的な名称ではない。
　本開示において説明した情報、信号などは、様々な異なる技術のいずれかを使用して表されてもよい。例えば、上記の説明全体に渡って言及され得るデータ、命令、コマンド、情報、信号、ビット、シンボル、チップなどは、電圧、電流、電磁波、磁界若しくは磁性粒子、光場若しくは光子、又はこれらの任意の組み合わせによって表されてもよい。
　また、情報、信号などは、上位レイヤから下位レイヤ及び下位レイヤから上位レイヤの少なくとも一方へ出力され得る。情報、信号などは、複数のネットワークノードを介して入出力されてもよい。
　入出力された情報、信号などは、特定の場所（例えば、メモリ）に保存されてもよいし、管理テーブルを用いて管理してもよい。入出力される情報、信号などは、上書き、更新又は追記をされ得る。出力された情報、信号などは、削除されてもよい。入力された情報、信号などは、他の装置へ送信されてもよい。
　情報の通知は、本開示において説明した態様／実施形態に限られず、他の方法を用いて行われてもよい。例えば、本開示における情報の通知は、物理レイヤシグナリング（例えば、下り制御情報（Downlink　Control　Information（ＤＣＩ））、上り制御情報（Uplink　Control　Information（ＵＣＩ）））、上位レイヤシグナリング（例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、ブロードキャスト情報（マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））など）、Medium　Access　Control（ＭＡＣ）シグナリング）、その他の信号又はこれらの組み合わせによって実施されてもよい。
　なお、物理レイヤシグナリングは、Layer　1／Layer　2（Ｌ１／Ｌ２）制御情報（Ｌ１／Ｌ２制御信号）、Ｌ１制御情報（Ｌ１制御信号）などと呼ばれてもよい。また、ＲＲＣシグナリングは、ＲＲＣメッセージと呼ばれてもよく、例えば、ＲＲＣ接続セットアップ（RRC　Connection　Setup）メッセージ、ＲＲＣ接続再構成（RRC　Connection　Reconfiguration）メッセージなどであってもよい。また、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（ＭＡＣ　Control　Element（ＣＥ））を用いて通知されてもよい。
　また、所定の情報の通知（例えば、「Ｘであること」の通知）は、明示的な通知に限られず、暗示的に（例えば、当該所定の情報の通知を行わないことによって又は別の情報の通知によって）行われてもよい。
　判定は、１ビットで表される値（０か１か）によって行われてもよいし、真（true）又は偽（false）で表される真偽値（boolean）によって行われてもよいし、数値の比較（例えば、所定の値との比較）によって行われてもよい。
　ソフトウェアは、ソフトウェア、ファームウェア、ミドルウェア、マイクロコード、ハードウェア記述言語と呼ばれるか、他の名称で呼ばれるかを問わず、命令、命令セット、コード、コードセグメント、プログラムコード、プログラム、サブプログラム、ソフトウェアモジュール、アプリケーション、ソフトウェアアプリケーション、ソフトウェアパッケージ、ルーチン、サブルーチン、オブジェクト、実行可能ファイル、実行スレッド、手順、機能などを意味するよう広く解釈されるべきである。
　また、ソフトウェア、命令、情報などは、伝送媒体を介して送受信されてもよい。例えば、ソフトウェアが、有線技術（同軸ケーブル、光ファイバケーブル、ツイストペア、デジタル加入者回線（Digital　Subscriber　Line（ＤＳＬ））など）及び無線技術（赤外線、マイクロ波など）の少なくとも一方を使用してウェブサイト、サーバ、又は他のリモートソースから送信される場合、これらの有線技術及び無線技術の少なくとも一方は、伝送媒体の定義内に含まれる。
　本開示において使用する「システム」及び「ネットワーク」という用語は、互換的に使用され得る。「ネットワーク」は、ネットワークに含まれる装置（例えば、基地局）のことを意味してもよい。
　本開示において、「プリコーディング」、「プリコーダ」、「ウェイト（プリコーディングウェイト）」、「擬似コロケーション（Quasi-Co-Location（ＱＣＬ））」、「Transmission　Configuration　Indication　state（ＴＣＩ状態）」、「空間関係（spatial　relation）」、「空間ドメインフィルタ（spatial　domain　filter）」、「送信電力」、「位相回転」、「アンテナポート」、「レイヤ」、「レイヤ数」、「ランク」、「リソース」、「リソースセット」、「ビーム」、「ビーム幅」、「ビーム角度」、「アンテナ」、「アンテナ素子」、「パネル」、「ＵＥパネル」、「送信エンティティ」、「受信エンティティ」、などの用語は、互換的に使用され得る。
　なお、本開示において、アンテナポートは、任意の信号／チャネルのためのアンテナポート（例えば、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））ポート）と互いに読み替えられてもよい。本開示において、リソースは、任意の信号／チャネルのためのリソース（例えば、参照信号リソース、ＳＲＳリソースなど）と互いに読み替えられてもよい。なお、リソースは、時間／周波数／符号／空間／電力リソースを含んでもよい。また、空間ドメイン送信フィルタは、空間ドメイン送信フィルタ（spatial　domain　transmission　filter）及び空間ドメイン受信フィルタ（spatial　domain　reception　filter）の少なくとも一方を含んでもよい。
　上記グループは、例えば、空間関係グループ、符号分割多重（Code　Division　Multiplexing（ＣＤＭ））グループ、参照信号（Reference　Signal（ＲＳ））グループ、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））グループ、ＰＵＣＣＨグループ、アンテナポートグループ（例えば、ＤＭＲＳポートグループ）、レイヤグループ、リソースグループ、ビームグループ、アンテナグループ、パネルグループなどの少なくとも１つを含んでもよい。
　また、本開示において、ビーム、ＳＲＳリソースインディケーター（SRS　Resource　Indicator（ＳＲＩ））、ＣＯＲＥＳＥＴ、ＣＯＲＥＳＥＴプール、ＰＤＳＣＨ、ＰＵＳＣＨ、コードワード（Codeword（ＣＷ））、トランスポートブロック（Transport　Block（ＴＢ））、ＲＳなどは、互いに読み替えられてもよい。
　また、本開示において、ＴＣＩ状態、下りリンクＴＣＩ状態（ＤＬ　ＴＣＩ状態）、上りリンクＴＣＩ状態（ＵＬ　ＴＣＩ状態）、統一されたＴＣＩ状態（unified　TCI　state）、共通ＴＣＩ状態（common　TCI　state）、ジョイントＴＣＩ状態などは、互いに読み替えられてもよい。
　また、本開示において、「ＱＣＬ」、「ＱＣＬ想定」、「ＱＣＬ関係」、「ＱＣＬタイプ情報」、「ＱＣＬ特性（QCL　property/properties）」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）特性」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）」などは、互いに読み替えられてもよい。
　本開示において、インデックス、識別子（Identifier（ＩＤ））、インディケーター（indicator）、インディケーション（indication）、リソースＩＤなどは、互いに読み替えられてもよい。本開示において、シーケンス、リスト、セット、グループ、群、クラスター、サブセットなどは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報（ＴＣＩ状態）」は、「空間関係情報（ＴＣＩ状態）のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。空間関係情報及び空間関係は、互いに読み替えられてもよい。
　本開示においては、「基地局（Base　Station（ＢＳ））」、「無線基地局」、「固定局（fixed　station）」、「ＮｏｄｅＢ」、「ｅＮＢ（ｅＮｏｄｅＢ）」、「ｇＮＢ（ｇＮｏｄｅＢ）」、「アクセスポイント（access　point）」、「送信ポイント（Transmission　Point（ＴＰ））」、「受信ポイント（Reception　Point（ＲＰ））」、「送受信ポイント（Transmission/Reception　Point（ＴＲＰ））」、「パネル」、「セル」、「セクタ」、「セルグループ」、「キャリア」、「コンポーネントキャリア」などの用語は、互換的に使用され得る。基地局は、マクロセル、スモールセル、フェムトセル、ピコセルなどの用語で呼ばれる場合もある。
　基地局は、１つ又は複数（例えば、３つ）のセルを収容することができる。基地局が複数のセルを収容する場合、基地局のカバレッジエリア全体は複数のより小さいエリアに区分でき、各々のより小さいエリアは、基地局サブシステム（例えば、屋内用の小型基地局（Remote　Radio　Head（ＲＲＨ）））によって通信サービスを提供することもできる。「セル」又は「セクタ」という用語は、このカバレッジにおいて通信サービスを行う基地局及び基地局サブシステムの少なくとも一方のカバレッジエリアの一部又は全体を指す。
　本開示において、基地局が端末に情報を送信することは、当該基地局が当該端末に対して、当該情報に基づく制御／動作を指示することと、互いに読み替えられてもよい。
　本開示においては、「移動局（Mobile　Station（ＭＳ））」、「ユーザ端末（user　terminal）」、「ユーザ装置（User　Equipment（ＵＥ））」、「端末」などの用語は、互換的に使用され得る。
　移動局は、加入者局、モバイルユニット、加入者ユニット、ワイヤレスユニット、リモートユニット、モバイルデバイス、ワイヤレスデバイス、ワイヤレス通信デバイス、リモートデバイス、モバイル加入者局、アクセス端末、モバイル端末、ワイヤレス端末、リモート端末、ハンドセット、ユーザエージェント、モバイルクライアント、クライアント又はいくつかの他の適切な用語で呼ばれる場合もある。
　基地局及び移動局の少なくとも一方は、送信装置、受信装置、無線通信装置などと呼ばれてもよい。なお、基地局及び移動局の少なくとも一方は、移動体（moving　object）に搭載されたデバイス、移動体自体などであってもよい。
　当該移動体は、移動可能な物体をいい、移動速度は任意であり、移動体が停止している場合も当然含む。当該移動体は、例えば、車両、輸送車両、自動車、自動二輪車、自転車、コネクテッドカー、ショベルカー、ブルドーザー、ホイールローダー、ダンプトラック、フォークリフト、列車、バス、リヤカー、人力車、船舶（ship　and　other　watercraft）、飛行機、ロケット、人工衛星、ドローン、マルチコプター、クアッドコプター、気球及びこれらに搭載される物を含み、またこれらに限られない。また、当該移動体は、運行指令に基づいて自律走行する移動体であってもよい。
　当該移動体は、乗り物（例えば、車、飛行機など）であってもよいし、無人で動く移動体（例えば、ドローン、自動運転車など）であってもよいし、ロボット（有人型又は無人型）であってもよい。なお、基地局及び移動局の少なくとも一方は、必ずしも通信動作時に移動しない装置も含む。例えば、基地局及び移動局の少なくとも一方は、センサなどのInternet　of　Things（ＩｏＴ）機器であってもよい。
　図１２は、一実施形態に係る車両の一例を示す図である。車両４０は、駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９、各種センサ（電流センサ５０、回転数センサ５１、空気圧センサ５２、車速センサ５３、加速度センサ５４、アクセルペダルセンサ５５、ブレーキペダルセンサ５６、シフトレバーセンサ５７、及び物体検知センサ５８を含む）、情報サービス部５９と通信モジュール６０を備える。
　駆動部４１は、例えば、エンジン、モータ、エンジンとモータのハイブリッドの少なくとも１つで構成される。操舵部４２は、少なくともステアリングホイール（ハンドルとも呼ぶ）を含み、ユーザによって操作されるステアリングホイールの操作に基づいて前輪４６及び後輪４７の少なくとも一方を操舵するように構成される。
　電子制御部４９は、マイクロプロセッサ６１、メモリ（ＲＯＭ、ＲＡＭ）６２、通信ポート（例えば、入出力（Input/Output（ＩＯ））ポート）６３で構成される。電子制御部４９には、車両に備えられた各種センサ５０－５８からの信号が入力される。電子制御部４９は、Electronic　Control　Unit（ＥＣＵ）と呼ばれてもよい。
　各種センサ５０－５８からの信号としては、モータの電流をセンシングする電流センサ５０からの電流信号、回転数センサ５１によって取得された前輪４６／後輪４７の回転数信号、空気圧センサ５２によって取得された前輪４６／後輪４７の空気圧信号、車速センサ５３によって取得された車速信号、加速度センサ５４によって取得された加速度信号、アクセルペダルセンサ５５によって取得されたアクセルペダル４３の踏み込み量信号、ブレーキペダルセンサ５６によって取得されたブレーキペダル４４の踏み込み量信号、シフトレバーセンサ５７によって取得されたシフトレバー４５の操作信号、物体検知センサ５８によって取得された障害物、車両、歩行者などを検出するための検出信号などがある。
　情報サービス部５９は、カーナビゲーションシステム、オーディオシステム、スピーカー、ディスプレイ、テレビ、ラジオ、といった、運転情報、交通情報、エンターテイメント情報などの各種情報を提供（出力）するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。情報サービス部５９は、外部装置から通信モジュール６０などを介して取得した情報を利用して、車両４０の乗員に各種情報／サービス（例えば、マルチメディア情報／マルチメディアサービス）を提供する。
　情報サービス部５９は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサ、タッチパネルなど）を含んでもよいし、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、ＬＥＤランプ、タッチパネルなど）を含んでもよい。
　運転支援システム部６４は、ミリ波レーダ、Light　Detection　and　Ranging（ＬｉＤＡＲ）、カメラ、測位ロケータ（例えば、Global　Navigation　Satellite　System（ＧＮＳＳ）など）、地図情報（例えば、高精細（High　Definition（ＨＤ））マップ、自動運転車（Autonomous　Vehicle（ＡＶ））マップなど）、ジャイロシステム（例えば、慣性計測装置（Inertial　Measurement　Unit（ＩＭＵ））、慣性航法装置（Inertial　Navigation　System（ＩＮＳ））など）、人工知能（Artificial　Intelligence（ＡＩ））チップ、ＡＩプロセッサといった、事故を未然に防止したりドライバの運転負荷を軽減したりするための機能を提供するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。また、運転支援システム部６４は、通信モジュール６０を介して各種情報を送受信し、運転支援機能又は自動運転機能を実現する。
　通信モジュール６０は、通信ポート６３を介して、マイクロプロセッサ６１及び車両４０の構成要素と通信することができる。例えば、通信モジュール６０は通信ポート６３を介して、車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９内のマイクロプロセッサ６１及びメモリ（ＲＯＭ、ＲＡＭ）６２、各種センサ５０－５８との間でデータ（情報）を送受信する。
　通信モジュール６０は、電子制御部４９のマイクロプロセッサ６１によって制御可能であり、外部装置と通信を行うことが可能な通信デバイスである。例えば、外部装置との間で無線通信を介して各種情報の送受信を行う。通信モジュール６０は、電子制御部４９の内部と外部のどちらにあってもよい。外部装置は、例えば、上述の基地局１０、ユーザ端末２０などであってもよい。また、通信モジュール６０は、例えば、上述の基地局１０及びユーザ端末２０の少なくとも１つであってもよい（基地局１０及びユーザ端末２０の少なくとも１つとして機能してもよい）。
　通信モジュール６０は、電子制御部４９に入力された上述の各種センサ５０－５８からの信号、当該信号に基づいて得られる情報、及び情報サービス部５９を介して得られる外部（ユーザ）からの入力に基づく情報、の少なくとも１つを、無線通信を介して外部装置へ送信してもよい。電子制御部４９、各種センサ５０－５８、情報サービス部５９などは、入力を受け付ける入力部と呼ばれてもよい。例えば、通信モジュール６０によって送信されるＰＵＳＣＨは、上記入力に基づく情報を含んでもよい。
　通信モジュール６０は、外部装置から送信されてきた種々の情報（交通情報、信号情報、車間情報など）を受信し、車両に備えられた情報サービス部５９へ表示する。情報サービス部５９は、情報を出力する（例えば、通信モジュール６０によって受信されるＰＤＳＣＨ（又は当該ＰＤＳＣＨから復号されるデータ／情報）に基づいてディスプレイ、スピーカーなどの機器に情報を出力する）出力部と呼ばれてもよい。
　また、通信モジュール６０は、外部装置から受信した種々の情報をマイクロプロセッサ６１によって利用可能なメモリ６２へ記憶する。メモリ６２に記憶された情報に基づいて、マイクロプロセッサ６１が車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、各種センサ５０－５８などの制御を行ってもよい。
　また、本開示における基地局は、ユーザ端末で読み替えてもよい。例えば、基地局及びユーザ端末間の通信を、複数のユーザ端末間の通信（例えば、Device-to-Device（Ｄ２Ｄ）、Vehicle-to-Everything（Ｖ２Ｘ）などと呼ばれてもよい）に置き換えた構成について、本開示の各態様／実施形態を適用してもよい。この場合、上述の基地局１０が有する機能をユーザ端末２０が有する構成としてもよい。また、「上りリンク（uplink）」、「下りリンク（downlink）」などの文言は、端末間通信に対応する文言（例えば、「サイドリンク（sidelink）」）で読み替えられてもよい。例えば、上りリンクチャネル、下りリンクチャネルなどは、サイドリンクチャネルで読み替えられてもよい。
　同様に、本開示におけるユーザ端末は、基地局で読み替えてもよい。この場合、上述のユーザ端末２０が有する機能を基地局１０が有する構成としてもよい。
　本開示において、基地局によって行われるとした動作は、場合によってはその上位ノード（upper　node）によって行われることもある。基地局を有する１つ又は複数のネットワークノード（network　nodes）を含むネットワークにおいて、端末との通信のために行われる様々な動作は、基地局、基地局以外の１つ以上のネットワークノード（例えば、Mobility　Management　Entity（ＭＭＥ）、Serving-Gateway（Ｓ－ＧＷ）などが考えられるが、これらに限られない）又はこれらの組み合わせによって行われ得ることは明らかである。
　本開示において説明した各態様／実施形態は単独で用いてもよいし、組み合わせて用いてもよいし、実行に伴って切り替えて用いてもよい。また、本開示において説明した各態様／実施形態の処理手順、シーケンス、フローチャートなどは、矛盾の無い限り、順序を入れ替えてもよい。例えば、本開示において説明した方法については、例示的な順序を用いて様々なステップの要素を提示しており、提示した特定の順序に限定されない。
　本開示において説明した各態様／実施形態は、Long　Term　Evolution（ＬＴＥ）、LTE-Advanced（ＬＴＥ－Ａ）、LTE-Beyond（ＬＴＥ－Ｂ）、ＳＵＰＥＲ　３Ｇ、ＩＭＴ－Ａｄｖａｎｃｅｄ、4th　generation　mobile　communication　system（４Ｇ）、5th　generation　mobile　communication　system（５Ｇ）、6th　generation　mobile　communication　system（６Ｇ）、xth　generation　mobile　communication　system（ｘＧ（ｘは、例えば整数、小数））、Future　Radio　Access（ＦＲＡ）、Ｎｅｗ－Radio　Access　Technology（ＲＡＴ）、New　Radio（ＮＲ）、New　radio　access（ＮＸ）、Future　generation　radio　access（ＦＸ）、Global　System　for　Mobile　communications（ＧＳＭ（登録商標））、ＣＤＭＡ２０００、Ultra　Mobile　Broadband（ＵＭＢ）、ＩＥＥＥ　８０２．１１（Ｗｉ－Ｆｉ（登録商標））、ＩＥＥＥ　８０２．１６（ＷｉＭＡＸ（登録商標））、ＩＥＥＥ　８０２．２０、Ultra-WideBand（ＵＷＢ）、Ｂｌｕｅｔｏｏｔｈ（登録商標）、その他の適切な無線通信方法を利用するシステム、これらに基づいて拡張、修正、作成又は規定された次世代システムなどに適用されてもよい。また、複数のシステムが組み合わされて（例えば、ＬＴＥ又はＬＴＥ－Ａと、５Ｇとの組み合わせなど）適用されてもよい。
　本開示において使用する「に基づいて」という記載は、別段に明記されていない限り、「のみに基づいて」を意味しない。言い換えれば、「に基づいて」という記載は、「のみに基づいて」と「に少なくとも基づいて」の両方を意味する。
　本開示において使用する「第１の」、「第２の」などの呼称を使用した要素へのいかなる参照も、それらの要素の量又は順序を全般的に限定しない。これらの呼称は、２つ以上の要素間を区別する便利な方法として本開示において使用され得る。したがって、第１及び第２の要素の参照は、２つの要素のみが採用され得ること又は何らかの形で第１の要素が第２の要素に先行しなければならないことを意味しない。
　本開示において使用する「判断（決定）（determining）」という用語は、多種多様な動作を包含する場合がある。例えば、「判断（決定）」は、判定（judging）、計算（calculating）、算出（computing）、処理（processing）、導出（deriving）、調査（investigating）、探索（looking　up、search、inquiry）（例えば、テーブル、データベース又は別のデータ構造での探索）、確認（ascertaining）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、受信（receiving）（例えば、情報を受信すること）、送信（transmitting）（例えば、情報を送信すること）、入力（input）、出力（output）、アクセス（accessing）（例えば、メモリ中のデータにアクセスすること）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、解決（resolving）、選択（selecting）、選定（choosing）、確立（establishing）、比較（comparing）などを「判断（決定）」することであるとみなされてもよい。つまり、「判断（決定）」は、何らかの動作を「判断（決定）」することであるとみなされてもよい。本開示において、「判断（決定）」は、上述した動作と互いに読み替えられてもよい。
　また、本開示において、「判断（決定）（determine/determining）」は、「想定する（assume/assuming）」、「期待する（expect/expecting）」、「みなす（consider/considering）」などと互いに読み替えられてもよい。なお、本開示において、「...することを想定しない」は、「...しないことを想定する」と互いに読み替えられてもよい。
　本開示において、「期待する（expect）」は、「期待される（be　expected）」と互いに読み替えられてもよい。例えば、「...を期待する（expect(s)　...）」（”...”は、例えばthat節、to不定詞などで表現されてもよい）は、「...を期待される（be　expected　...）」と互いに読み替えられてもよい。「...を期待しない（does　not　expect　...）」は、「...を期待されない（be　not　expected　...）」と互いに読み替えられてもよい。また、「装置Ａは...を期待されない（An　apparatus　A　is　not　expected　...）」は、「装置Ａ以外の装置Ｂが、当該装置Ａについて...を期待しない」と互いに読み替えられてもよい（例えば、装置ＡがＵＥである場合、装置Ｂは基地局であってもよい）。
　本開示に記載の「最大送信電力」は送信電力の最大値を意味してもよいし、公称最大送信電力（the　nominal　UE　maximum　transmit　power）を意味してもよいし、定格最大送信電力（the　rated　UE　maximum　transmit　power）を意味してもよい。
　本開示において使用する「接続された（connected）」、「結合された（coupled）」という用語、又はこれらのあらゆる変形は、２又はそれ以上の要素間の直接的又は間接的なあらゆる接続又は結合を意味し、互いに「接続」又は「結合」された２つの要素間に１又はそれ以上の中間要素が存在することを含むことができる。要素間の結合又は接続は、物理的であっても、論理的であっても、あるいはこれらの組み合わせであってもよい。例えば、「接続」は「アクセス」で読み替えられてもよい。
　本開示において、２つの要素が接続される場合、１つ以上の電線、ケーブル、プリント電気接続などを用いて、並びにいくつかの非限定的かつ非包括的な例として、無線周波数領域、マイクロ波領域、光（可視及び不可視の両方）領域の波長を有する電磁エネルギーなどを用いて、互いに「接続」又は「結合」されると考えることができる。
　本開示において、「ＡとＢが異なる」という用語は、「ＡとＢが互いに異なる」ことを意味してもよい。なお、当該用語は、「ＡとＢがそれぞれＣと異なる」ことを意味してもよい。「離れる」、「結合される」などの用語も、「異なる」と同様に解釈されてもよい。
　本開示において、「含む（include）」、「含んでいる（including）」及びこれらの変形が使用されている場合、これらの用語は、用語「備える（comprising）」と同様に、包括的であることが意図される。さらに、本開示において使用されている用語「又は（or）」は、排他的論理和ではないことが意図される。
　本開示において、例えば、英語でのa,　an及びtheのように、翻訳によって冠詞が追加された場合、本開示は、これらの冠詞の後に続く名詞が複数形であることを含んでもよい。
　本開示において、「以下」、「未満」、「以上」、「より多い」、「と等しい」などは、互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」、などを意味する文言は、原級、比較級及び最上級に限らず互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」などを意味する文言は、「ｉ番目に」（ｉは任意の整数）を付けた表現として、原級、比較級及び最上級に限らず互いに読み替えられてもよい（例えば、「最高」は「ｉ番目に最高」と互いに読み替えられてもよい）。
　本開示において、「の（of）」、「のための（for）」、「に関する（regarding）」、「に関係する（related　to）」、「に関連付けられる（associated　with）」などは、互いに読み替えられてもよい。
　本開示において、「Ａのとき（場合）、Ｂ（when　A,　B）」、「（もし）Ａならば、Ｂ（if　A,　（then）　B）」、「Ａの際にＢ（B　upon　A）」、「Ａに応じてＢ（B　in　response　to　A）」、「Ａに基づいてＢ（B　based　on　A）」、「Ａの間Ｂ（B　during/while　A）」、「Ａの前にＢ（B　before　A）」、「Ａにおいて（Ａと同時に）Ｂ（B　at（　the　same　time　as）/on　A）」、「Ａの後にＢ（B　after　A）」、「Ａ以来Ｂ（B　since　A）」、「ＡまでＢ（B　until　A）」などは、互いに読み替えられてもよい。なお、ここでのＡ、Ｂなどは、文脈に応じて、名詞、動名詞、通常の文章など適宜適当な表現に置き換えられてもよい。なお、ＡとＢの時間差は、ほぼ０（直後又は直前）であってもよい。また、Ａが生じる時間には、時間オフセットが適用されてもよい。例えば、「Ａ」は「Ａが生じる時間オフセット前／後」と互いに読み替えられてもよい。当該時間オフセット（例えば、１つ以上のシンボル／スロット）は、予め規定されてもよいし、通知される情報に基づいてＵＥによって特定されてもよい。
　本開示において、タイミング、時刻、時間、時間インスタンス、任意の時間単位（例えば、スロット、サブスロット、シンボル、サブフレーム）、期間（period）、機会（occasion）、リソースなどは、互いに読み替えられてもよい。
　以上、本開示に係る発明について詳細に説明したが、当業者にとっては、本開示に係る発明が本開示中に説明した実施形態に限定されないということは明らかである。本開示の記載は、例示説明を目的とし、本開示に係る発明に対して何ら制限的な意味をもたらさない。

Claims (6)

  1. 　タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する受信部と、
    　空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する制御部と、
    　を有する端末。
  2. 　ＳＲＳリソースインディケータフィールドと、プリコーディング及びレイヤ数フィールドとの少なくとも１つは、第１のＳＲＳリソースセットと関連付けられ、ＳＲＳリソースインディケータ２フィールドと、プリコーディング及びレイヤ数２フィールドとの少なくとも１つは、第２のＳＲＳリソースセットと関連付けられている
    　請求項１に記載の端末。
  3. 　前記受信部は、タイプ１設定グラントにおけるＰＵＳＣＨの再送をスケジューリングする下りリンク制御情報（ＤＣＩ）を受信し、
    　前記ＤＣＩは、２つのＳＲＳリソースインジケータ（ＳＲＩ）フィールド、２つの送信プリコーディング行列指標（ＴＰＭＩ）フィールド、及びＳＲＳリソースセット指示フィールドを含み、
    　前記制御部は、２つのＳＲＩフィールド、２つのＴＰＭＩフィールド、及びＳＲＳリソースセット指示フィールドを、動的グラントＰＵＳＣＨの場合と同様に解釈する
    　請求項１に記載の端末。
  4. 　前記受信部は、設定グラントの設定情報を受信し、
    　前記制御部は、前記設定情報のアンテナポートフィールドに基づいて、ＳＤＭ送信のための復調用参照信号（ＤＭＲＳ）ポートを決定する
    　請求項１に記載の端末。
  5. 　タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を受信する工程と、
    　空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）を制御する工程と、
    　を有する端末の無線通信方法。
  6. 　タイプ１設定グラントおよび２つの測定用参照信号（ＳＲＳ）リソースセットの設定情報を送信する送信部と、
    　空間分割多重（ＳＤＭ）又はシングルフレームネットワーク（ＳＦＮ）を用いたシングルＤＣＩマルチパネル同時送信物理上りリンク共有チャネル（ＰＵＳＣＨ）の受信を制御する制御部と、
    　を有する基地局。
PCT/JP2023/006823 2023-02-24 2023-02-24 端末、無線通信方法及び基地局 Ceased WO2024176455A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
PCT/JP2023/006823 WO2024176455A1 (ja) 2023-02-24 2023-02-24 端末、無線通信方法及び基地局
JP2025502072A JPWO2024176455A5 (ja) 2023-02-24 端末、無線通信方法、基地局及びシステム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2023/006823 WO2024176455A1 (ja) 2023-02-24 2023-02-24 端末、無線通信方法及び基地局

Publications (1)

Publication Number Publication Date
WO2024176455A1 true WO2024176455A1 (ja) 2024-08-29

Family

ID=92500496

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/006823 Ceased WO2024176455A1 (ja) 2023-02-24 2023-02-24 端末、無線通信方法及び基地局

Country Status (1)

Country Link
WO (1) WO2024176455A1 (ja)

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
MINGJU LI, XIAOMI: "Unified TCI framework extension for multi-TRP", 3GPP DRAFT; R1-2211334; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. 3GPP RAN 1, no. Toulouse, FR; 20221114 - 20221118, 7 November 2022 (2022-11-07), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052221898 *
SEUNGHEE HAN, INTEL CORPORATION: "UL precoding indication for multi-panel transmission", 3GPP DRAFT; R1-2211387; TYPE DISCUSSION; NR_MIMO_EVO_DL_UL-CORE, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), MOBILE COMPETENCE CENTRE ; 650, ROUTE DES LUCIOLES ; F-06921 SOPHIA-ANTIPOLIS CEDEX ; FRANCE, vol. 3GPP RAN 1, no. Toulouse, FR; 20221114 - 20221118, 7 November 2022 (2022-11-07), Mobile Competence Centre ; 650, route des Lucioles ; F-06921 Sophia-Antipolis Cedex ; France, XP052221951 *

Also Published As

Publication number Publication date
JPWO2024176455A1 (ja) 2024-08-29

Similar Documents

Publication Publication Date Title
JP7847215B2 (ja) 端末、無線通信方法、基地局及びシステム
JP7792443B2 (ja) 端末、無線通信方法、基地局及びシステム
WO2024195103A1 (ja) 端末、無線通信方法及び基地局
WO2024095473A1 (ja) 端末、無線通信方法及び基地局
WO2024171382A1 (ja) 端末、無線通信方法及び基地局
JP7792442B2 (ja) 端末、無線通信方法、基地局及びシステム
JP7777157B2 (ja) 端末、無線通信方法、基地局及びシステム
JP7737563B2 (ja) 端末、無線通信方法、基地局及びシステム
WO2024176455A1 (ja) 端末、無線通信方法及び基地局
WO2024176454A1 (ja) 端末、無線通信方法及び基地局
WO2024095472A1 (ja) 端末、無線通信方法及び基地局
WO2024195102A1 (ja) 端末、無線通信方法及び基地局
WO2024236654A1 (ja) 端末、無線通信方法及び基地局
WO2025017931A1 (ja) 端末、無線通信方法及び基地局
WO2025017930A1 (ja) 端末、無線通信方法及び基地局
WO2024181349A1 (ja) 端末、無線通信方法及び基地局
WO2024201856A1 (ja) 端末、無線通信方法及び基地局
WO2024181350A1 (ja) 端末、無線通信方法及び基地局
WO2024209598A1 (ja) 端末、無線通信方法及び基地局
WO2024209595A1 (ja) 端末、無線通信方法及び基地局
WO2024209597A1 (ja) 端末、無線通信方法及び基地局
WO2024209596A1 (ja) 端末、無線通信方法及び基地局
WO2024122035A1 (ja) 端末、無線通信方法及び基地局
WO2024247108A1 (ja) 端末、無線通信方法及び基地局
WO2024171283A1 (ja) 端末、無線通信方法及び基地局

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23924103

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025502072

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2025502072

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 23924103

Country of ref document: EP

Kind code of ref document: A1
