WO2022263303A1 - Thermoplastische formmasse mit guter bewitterungsstabilität - Google Patents

Thermoplastische formmasse mit guter bewitterungsstabilität Download PDF

Info

Publication number
WO2022263303A1
WO2022263303A1 PCT/EP2022/065793 EP2022065793W WO2022263303A1 WO 2022263303 A1 WO2022263303 A1 WO 2022263303A1 EP 2022065793 W EP2022065793 W EP 2022065793W WO 2022263303 A1 WO2022263303 A1 WO 2022263303A1
Authority
WO
WIPO (PCT)
Prior art keywords
weight
component
mol
molding composition
aliphatic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2022/065793
Other languages
English (en)
French (fr)
Inventor
Derk Wandner
Werner BISCHOFFS
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Covestro Deutschland AG
Original Assignee
Covestro Deutschland AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Covestro Deutschland AG filed Critical Covestro Deutschland AG
Publication of WO2022263303A1 publication Critical patent/WO2022263303A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/0895—Manufacture of polymers by continuous processes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/32—Polyhydroxy compounds; Polyamines; Hydroxyamines
    • C08G18/3203—Polyhydroxy compounds
    • C08G18/3206—Polyhydroxy compounds aliphatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/73—Polyisocyanates or polyisothiocyanates acyclic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3467—Heterocyclic compounds having nitrogen in the ring having more than two nitrogen atoms in the ring
    • C08K5/3477—Six-membered rings
    • C08K5/3492—Triazines
    • C08K5/34926—Triazines also containing heterocyclic groups other than triazine groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/005—Stabilisers against oxidation, heat, light, ozone

Definitions

  • O. Bayer discloses the preparation of polyurethanes from aliphatic diisocyanates and aliphatic diols in a batch process, in particular a polyurethane from 1,6-hexamethylene diisocyanate and 1,4-butanediol (Perlon U , Igamide U), which is obtained as a fine, sandy powder from a precipitation polymerization in dichlorobenzene.
  • V.V. Korshak Soviet Plastics 1961, 7, 12-15 discloses a semi-batch laboratory process for preparing a polyurethane from 1,6-hexamethylene diisocyanate and 1,4-butanediol. For this purpose, 1,6-hexamethylene diisocyanate is added dropwise to heated 1,4-butanediol, which leads to a brittle addition product.
  • thermoplastic polyurethanes Due to the polyaddition reaction between isocyanate and hydroxy groups, molecular weights that lead to the expectation of good mechanical properties only arise at very high conversion rates. At high conversion rates, however, the tendency to side reactions also increases, such as the formation of allophanate, biuret or isocyanurate groups, which represent branching points in the polymer structure and thereby reduce the thermoplastic character or, in extreme cases, even produce duromers (G. Oertel, Kunststoff- Handbuch, Vol. 7, 3rd edition, 1993, p.12ff).
  • thermoplastic polyurethanes can be processed into moldings for various applications.
  • the thermoplastic polyurethanes from the prior art have depending on manufacturing processes used have different mechanical properties. In particular, the flexural modulus is often low and its use is therefore limited for some applications.
  • the molding compound optionally contains other polymer additives, fillers and reinforcing materials other than components B and C, as component D, and/or other polymeric components in an amount of from 0 to 60% by weight, preferably from 0.1 to 20% by weight.
  • the centrifuge average molecular weight M z , the weight average molecular weight M w and x 90 are determined by gel permeation chromatography (GPC) using polymethyl methacrylate as a standard.
  • the sample to be measured is dissolved in a solution of 3 g potassium trifluoroacetate in 400 cc hexafluoroisopropanol (sample concentration approx.
  • NCO-reactive compound IV All systems which have on average at least 1.5, preferably 2 to 3 and more preferably 2 NCO-reactive groups can be used as the NCO-reactive compound IV).
  • suitable isocyanate-reactive compounds are aliphatic, araliphatic or cycloaliphatic diols, organic triols, polyester, polyether, polycarbonate, poly(meth)acrylate, polyurethane polyols and polyamines.
  • aliphatic, araliphatic or cycloaliphatic diols are 1,2-ethanediol, 1,2-propanediol, 1,3-propanediol, 1,2-butanediol, 1,3-butanediol, 1,4-butanediol, 1,5-pentanediol , 1,6-hexanediol, 1,7-heptanediol, 1,8-octanediol, 1,9-nonanediol, 1,10-decanediol, 1,11-undecanediol, 1,12-dodecanediol, 1,3-cyclobutanediol, 1 ,3-cyclopentanediol, 1,2-, 1,3- and 1,4-cyclohexanediol, 1,4-cyclohexanedimethanol, 2-cyclohexene-1,
  • hydroxy carboxylic acid derivatives such as lactic acid, cinnamic acid or w-hydroxycaproic acid can also be polycondensed to form polyester polyols.
  • polyester polyols of oleochemical origin can also be used.
  • Suitable polyether polyols can be obtained in a manner known per se by alkoxylating suitable starter molecules with base catalysis or using double metal cyanide compounds (DMC compounds).
  • the polyether polyols are optionally block-wise polyaddition products of cyclic ethers onto OH- or NH-functional starter molecules.
  • suitable cyclic ethers are styrene oxide, ethylene oxide, propylene oxide, tetrahydrofuran, butylene oxide, epichlorohydrin and any mixtures thereof.
  • the polyhydric alcohols with an OH functionality >2 mentioned above in the context of the discussion of the polyester polyols, as well as primary or secondary amines and amino alcohols, can be used as starter molecules.
  • Suitable and preferred polyether polyols are di-, tri-, tetraethylene glycol and di-, tri-, tetrapropylene glycol.
  • Suitable polyacrylate polyols are generally copolymers and preferably have weight-average molecular weights Mw of between 1,000 and 10,000 daltons.
  • the preparation of suitable polyacrylate polyols is known to those skilled in the art. They are obtained by free-radical polymerization of hydroxyl-containing, olefinically unsaturated monomers or by free-radical copolymerization of hydroxyl-containing, olefinically unsaturated monomers with optionally other olefinically unsaturated monomers, such as ethyl acrylate, ethyl methacrylate, propyl acrylate, propyl methacrylate, isopropyl acrylate, isopropyl methacrylate, butyl acrylate, butyl methacrylate, isobutyl acrylate, isobutyl methacrylate, tert-butyl acrylate, tert-butyl methacrylate, amyl acrylate, am
  • Suitable hydroxyl-containing, olefinically unsaturated monomers are, in particular, 2-hydroxyethyl acrylate, 2-hydroxyethyl methacrylate, 2-hydroxypropyl acrylate, 2-hydroxypropyl methacrylate, 3-hydroxy- propyl acrylate, 3-hydroxypropyl methacrylate, 3-hydroxybutyl acrylate, 3-hydroxybutyl methacrylate and, in particular, 4-hydroxybutyl acrylate and/or 4-hydroxybutyl methacrylate.
  • Vinylaromatic hydrocarbons such as vinyltoluene, alpha-methylstyrene or, in particular, styrene, amides or nitriles of acrylic or methacrylic acid, vinyl esters or vinyl ethers, and in minor amounts, in particular, acrylic and/or methacrylic acid, can be used as further monomer building blocks for the polyacrylate polyols.
  • polyamines examples include ethylenediamine, 1,2-diaminopropane, 1,4-diaminobutane, 2-methylpentamethylenediamine, 1,6-diaminohexane, 2,2,4- or 2,4,4-trimethylhexamethylenediamine, 1,2- Diaminocyclohexane, 1-amino-3,3,5-trimethyl-5-aminomethylcyclohexane (isophoronediamine, IPDA), 4,4′-diaminodicyclohexylmethane, polyaspartic esters, as they are carried out, for example, by the process of EP-B 0 403 921 Reaction of diamines with fumaric acid or maleic acid esters are available or polyether polyamines with aliphatically bonded primary amino groups.
  • reaction of structural components I), II), if appropriate III) and/or if appropriate IV) to produce the polyurethane polymer according to the invention can take place in the presence of one or more catalysts.
  • catalyst(s) with a catalyst solvent, preferably with an organic catalyst solvent, can also be used.
  • the degree of dilution of the catalyst solutions can be freely selected within a very wide range. Solutions are catalytically effective from a concentration of 0.001% by weight.
  • Suitable solvents for the catalyst are, for example, isocyanate-inert solvents such as hexane, toluene, xylene, chlorobenzene, ethyl acetate, butyl acetate, diethylene glycol dimethyl ether, dipropylene glycol dimethyl ether, ethylene glycol monomethyl or ethyl ether acetate, diethylene glycol ethyl and butyl ether acetate, propylene glycol monomethyl ether acetate, l -Methoxypropyl-2-acetate, 3-methoxy-n-butyl acetate, propylene glycol diacetate, acetone, methyl ethyl ketone, methyl isobutyl ketone, cyclohexanone, lactones such as ß-propiolactone, g-butyrolactone, e-caprolactone and e-methylcaprolactone, but also solvents such as N-methylpyrrol
  • thermoplastic polyurethane polymer according to the invention can be obtained by reacting at least the following structural components:
  • one or more aliphatic diisocyanates selected from the group consisting of 1,4-diisocyanatobutane, 1,5-diisocyanatopentane, 1,6-diisocyanatohexane, 2-methyl-1,5-diisocyanatopentane and/or mixtures of at least two of these,
  • one or more aliphatic diols selected from the group consisting of 1,2-ethanediol, 1,2-propanediol, 1,3-propanediol, 1,2-butanediol, 1,3-butanediol, 1,4-butanediol, 1 ,5-pentanediol, 1,6-hexanediol or mixtures of at least two of these,
  • NCO-reactive compounds selected from the group consisting of aliphatic diols, araliphatic diols, cycloaliphatic diols, organic triols, polyester polyols, polyether polyols, polycarbonate polyols, poly(meth)acrylate polyols, polyurethane polyols, polyamines and/or mixtures of at least two of these , wherein the structural components used to produce the thermoplastic polyurethane polymer are 95% by weight to 99.9% by weight of one or more aliphatic diisocyanates I) and one or more aliphatic diols II) and 0.1% by weight to 5 wt.
  • NCO-reactive compounds selected from the group consisting of aliphatic diols, araliphatic diols, cycloaliphatic diols, organic triols, polyester polyols, polyether polyols, polycarbonate polyols, poly(meth)acrylate polyo
  • thermoplastic polyurethane polymer in a range from 2.3 to 6, where M z is the centrifugal average molecular weight and M w is the weight average molecular weight, each determined by gel permeation chromatography in hexafluoroisopropanol against polymethyl methacrylate as a standard.
  • thermoplastic polyurethane polymer according to the invention can be obtained by reacting at least the following structural components:
  • NCO-reactive compounds selected from the group consisting of aliphatic, araliphatic or cycloaliphatic diols with molecular weights of 62 g/mol to 250 g/mol and/or mixtures of at least two of these, the structural components used to produce the thermoplastic polyurethane polymer being 95% by weight to 99.9% by weight of 1,6-diisocyanatohexane I) and 1,4-butanediol II) and 0.1% by weight to 5 Wt components II) and optionally IV) are used in a molar ratio of diisocyanate component: NCO-reactive component in the range from 1.0: 0.95 to 0.95: 1.0, characterized in that the ratio M z /M w of the thermoplastic polyurethane polymer ranges from 2.3 to 6, where M z is the centrifuge average molecular weight and M w is the weight average molecular weight, each determined by gel permeation chromatography in hexa
  • the thermoplastic polyurethane polymer according to the invention has a urethane group content of 40% by weight to 60% by weight, preferably 40% by weight to 52% by weight, based on the total weight of the thermoplastic polyurethane polymer.
  • the thermoplastic polyurethane polymer of the invention has a urethane group content of 44% to 48% by weight, more preferably 44% to 46% by weight, based on the total weight of the thermoplastic polyurethane polymer.
  • thermoplastic polyurethane polymer of the present invention assigns a weight percent ratio of O as determined by elemental analysis N from >1.5:1 to ⁇ 2.6:1 and a weight ratio of N to C, determined by elemental analysis, from >1:10 to ⁇ 1:3.
  • thermoplastic polyurethane polymer according to the invention has a glass transition point of ⁇ 50° C., preferably in the range between >0° C. and ⁇ 50° C., determined by differential scanning calorimetry according to DIN EN 61006 (November 2004).
  • thermoplastic polyurethane polymer according to the invention has a melting point of >140° C., more preferably between 150° C. and 200° C., determined by means of differential scanning calorimetry in accordance with DIN EN 61006 (November 2004).
  • thermoplastic polyurethane polymer can be produced, for example, in a multi-stage process, in at least one stage at least one prepolymer, preferably a hydroxy-terminated prepolymer, of at least one aliphatic diisocyanate I) having a molecular weight of 140 g/mol to 170 g/mol and at least one aliphatic diol II) having a molecular weight of 62 g/mol to 120 g/mol is formed.
  • One or more polyisocyanates III) and/or one or more NCO-reactive compounds IV) can be used as further structural components.
  • Suitable chain terminators are all monofunctional compounds which react either with an isocyanate group or with a hydroxyl group under the reaction conditions according to the invention, examples being monoalcohols such as methanol, monoamines such as diethylamine and monoisocyanates such as butyl isocyanate.
  • the hydroxy-terminated prepolymer can have, for example, a hydroxy group at one molecule end and, for example, an alkyl group at the other molecule end or ends. When a hydroxy-terminated prepolymer is mentioned in the context of the present invention, this also always includes a mixture of the at least one hydroxy-terminated prepolymer and a non-reactively terminated prepolymer.
  • the at least one hydroxy-terminated prepolymer can be formed, for example, from the total amount of the aliphatic diols II) and a first portion of the aliphatic diisocyanates I). In one or more subsequent steps, further subsets of the aliphatic diisocyanates I), i.e. a second, third, etc. subset, can then be added in order to build up further inventive, on average higher molecular weight, hydroxy-terminated prepolymers. Alternatively, the at least one hydroxy-terminated prepolymer can be formed, for example, from a first subset of the aliphatic diols II) and a first subset of the aliphatic diisocyanates I).
  • further partial amounts of the aliphatic diols II) and the aliphatic diisocyanates I) can then be fed in, in order to build up further, on average, higher molecular weight hydroxy-terminated prepolymers.
  • the reaction can be carried out with or without a catalyst, but a catalyzed reaction is preferred.
  • the catalysts listed above are suitable as catalysts.
  • the reaction can take place without solvent or in solution. In solution means that at least one of the reactants is dissolved in a solvent before being added to the other reactant.
  • the reaction is preferably carried out without solvent.
  • the method in the sense of the present invention is still to be regarded as solvent-free, when the content of the solvent is up to 1% by weight, preferably up to 0.1% by weight, more preferably up to 0.01% by weight, based on the total weight of the reaction mixture.
  • the at least one prepolymer produced in this way can, for example, be reacted with at least one chain extender in at least one further process stage to form the thermoplastic polyurethane polymer.
  • Either the total amounts of the two components, i.e. the at least one prepolymer produced, preferably hydroxy-terminated prepolymer, and the at least one chain extender can be reacted with one another in one process step, or a portion of one component can be reacted with the total amount or a portion of the other Component implemented in several process steps.
  • All of the polyisocyanates mentioned above can be used as chain extenders.
  • One or more aliphatic diisocyanates with a molecular weight of 140 g/mol to 170 g/mol are preferably used as chain extenders.
  • the reaction of components I), II), if appropriate III) and if appropriate IV) can be carried out with or without a catalyst, although a catalyzed reaction is less preferred.
  • the catalysts listed above are suitable as catalysts.
  • the reaction can take place without solvent or in solution. In solution means that at least one of the reactants is dissolved in a solvent before being added to the other reactant.
  • the reaction is preferably carried out without solvent.
  • the process can still be regarded as solvent-free for the purposes of the present invention if the content of the solvent is up to 1% by weight, preferably up to 0.1% by weight, more preferably up to 0.01% by weight, based on the total weight of the reaction mixture.
  • the temperatures for forming the thermoplastic polyurethane polymer according to the invention by reacting the at least one prepolymer, preferably hydroxy-terminated prepolymer, with the at least one chain extender in the process according to the invention can be selected depending on the compounds used. However, it is preferred here if the reaction is carried out at temperatures from >60° C. to ⁇ 260° C., preferably from >80° C. to ⁇ 250° C., particularly preferably from >100° C. to ⁇ 245° C. and very particularly preferably from > 120 °C to ⁇ 240 °C. It is tolerated that the product experiences short-term ( ⁇ 60 seconds) deviations in the reaction temperature from the above-mentioned ranges during the reaction.
  • the reaction is preferably carried out in a temperature range from 30 K below to 150 K above the melting point, preferably from 15 K below to 100 K above, particularly preferably from 10 K below to 70 K above the melting point of the at least one prepolymer, preferably hydroxy-terminated prepolymer, or of the thermoplastic polyurethane.
  • the process steps to produce the thermoplastic polyurethane polymer of the present invention can be carried out in a single apparatus or in a plurality of apparatus.
  • the production of the prepolymer, preferably hydroxy-terminated prepolymer can first be carried out in a first apparatus (e.g. loop reactor or coolable mixer) and then the reaction mixture can be transferred to another apparatus (e.g. extruder or other high-viscosity reactors) in order to to produce thermoplastic polyurethane polymer.
  • a first apparatus e.g. loop reactor or coolable mixer
  • another apparatus e.g. extruder or other high-viscosity reactors
  • the at least one aliphatic diol II) and the at least one aliphatic diisocyanate I) are reacted in at least one static mixer, dynamic mixer or mixer-heat exchanger to give the at least one hydroxy-terminated prepolymer.
  • the at least one aliphatic diol II) and the at least one aliphatic diisocyanate I) are reacted in a loop reactor (also called loop reactor) to form at least one hydroxy-terminated prepolymer.
  • thermoplastic polyurethane polymer according to the invention After reaction on a belt reactor, the thermoplastic polyurethane polymer according to the invention can also be cooled, broken up and ground.
  • Component B is particularly preferably selected from a light stabilizer according to one of structures (11), (12), (13) and (14)). Most preferred is the compound according to structure (11) wherein in structure (11) n is an integer from 10-15 tert.CsHn
  • the compound according to structure (12) is classified as CAS 52829-07-9 and commercially available as TinuvinTM 770 (BASF, Germany).
  • the compound according to structure (11) is most preferably used.
  • the composition can contain at least one further UV absorber that is different from component B.
  • Preferred benzotriazole derivatives have the general structure (15) in which Ri is halogen, preferably chlorine, or hydrogen
  • Benzotriazole derivatives suitable according to the invention are available, for example, from BASF AG (Germany) under the trade names Tinuvin TM 360, Tinuvin TM P, Tinuvin TM 234, Tinuvin TM 312, Tinuvin TM 326, Tinuvin TM 328, Tinuvin TM 329, Tinuvin TM 350 and Tinuvin TM 571 offered.
  • Particularly suitable benzotriazole derivatives are the compounds according to structures (16), (17) and (18):
  • the compound according to structure (19) is suitable and commercially available as SongsorbTM 8100 (CAS 1843-05-06, Songwon, Korea.).
  • Other commercially available additives of this class are ADK Stab LA-12 (CAS 4221-80-1, Adeka, Japan), ADK Stab LA-51 (CAS 57472-50-1, Adeka, Japan), Lowilite® 20 (CAS 131- 57-7, Si Group, USA) and Lowilite® 24 (CAS 131-56-6, Si Group USA).
  • suitable UV absorbers of the oxalinide type have the general structure (20) where Ri and R2 can each independently be alkyl or aralkyl, preferably alkyl having 1 to 10 carbon atoms.
  • Molding composition according to one of the preceding claims characterized in that the compound according to structure (11) is used as component B. 4. Molding composition according to one of the preceding claims containing 0.005 to 1.5% by weight of component B.
  • Degassing Degasser PSS (Polymer Standards Service GmbH)
  • the stream E was split into two partial streams F and G at a branch 11 .
  • the pressure of partial flow F was increased at a gear pump 10 . After the pump, partial flow F became the above-mentioned partial flow D.
  • Component A2 has a urethane group content of 45% according to the calculation presented above.

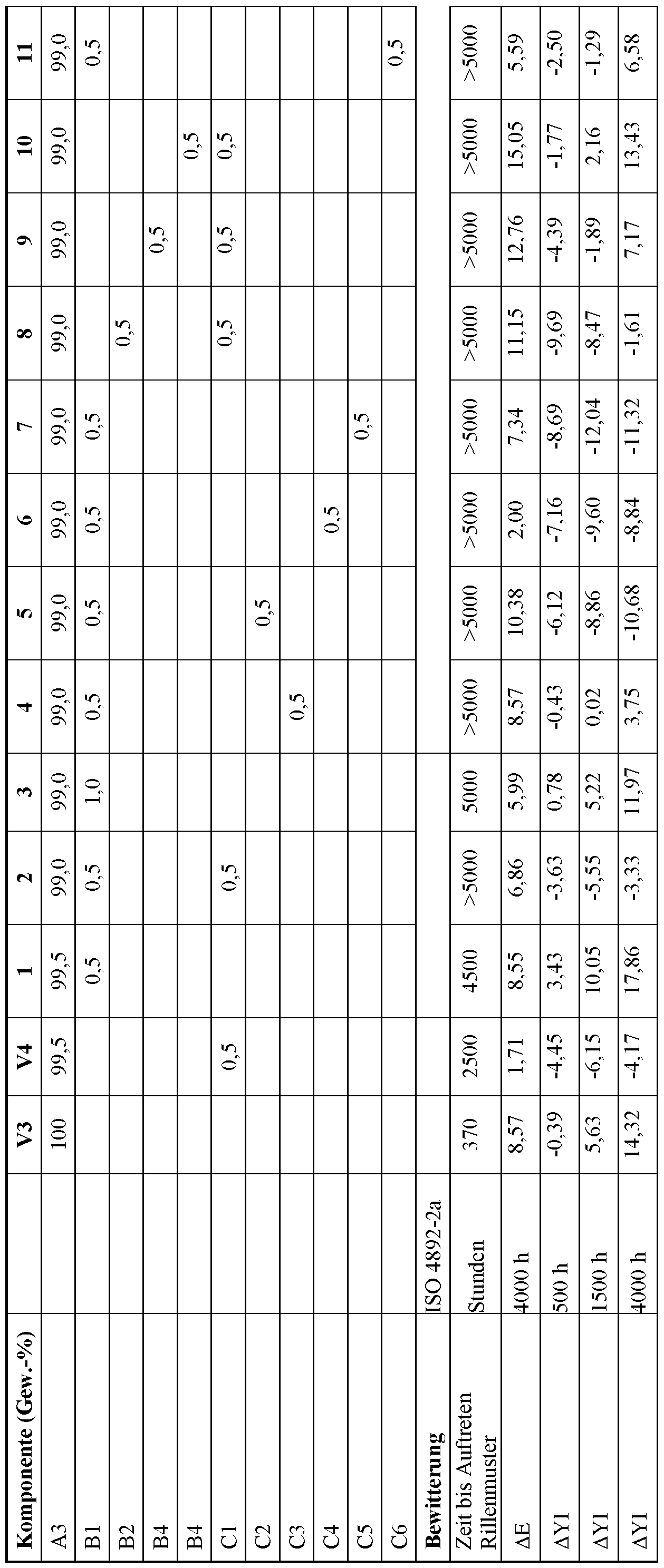

  • Table 2 contains data for molding compositions containing only component Al and for Comparative Examples 1 and 2. As can be seen from the data, there is an increased flexural modulus when M z /M w is in the range according to the invention. It can thus be seen that this part of the object on which the invention is based is achieved by molding compositions having this feature.
  • YI yellow value
  • DUI in example 1 YI (Ex. 1 after 4000 h) - YI (Ex. 1 after 0 h).

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

Die Erfindung betrifft eine thermoplastische Formmasse enthaltend: A) mindestens ein thermoplastisches Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten: I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis (I) des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei (II) das Zentrifugenmittel der Molmasse und (III) das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard, B) mindestens einen sterisch gehinderten aminischen Lichtstabilisator, sowie die Verwendung der Formmasse zur Herstellung von Formkörpem und die Formkörper selbst.

Description

Thermoplastische Formmasse mit guter Bewitterungsstabilität
Die Erfindung betrifft ein eine thermoplastische Formmasse enthaltend ein thermoplastisches Polyurethan und mindestens einen sterisch gehinderten aminischen Lichtstabilisator, die Verwendung der Formmasse zur Herstellung von Formkörpem sowie die Formkörper selbst.
Polyurethane und insbesondere thermoplastische Polyurethane werden aufgrund ihrer hervorragenden physikalischen Eigenschaften seit Jahren für die unterschiedlichsten Einsatzzwecke verwendet. In manchen Anwendungsbereichen allerdings werden andere Kunststoffe, wie beispielsweise Polyamid-Kunststoffe, verwendet, weil keine Polyurethane mit geeigneten physikalischen Eigenschaften verfügbar sind oder diese nur schwer bereitgestellt werden können.
Polyurethane, die aus kurzkettigen aliphatischen Diolen und kurzkettigen aliphatischen Isocyanaten sowie Polyisocyanaten aufgebaut sind, weisen vergleichbare oder bessere Eigenschaften zu den Polyamid-Kunststoffen auf, beispielsweise bezüglich der Lackierbarkeit des Kunststoffs.
Für solche Polyurethane sind verschiedene Herstellungsverfahren bekannt.
O. Bayer ( Angew . Chem. 1947, 59, 257-288) offenbart die Herstellung von Polyurethanen aus aliphatischen Diisocyanaten und aliphatischen Diolen im Batch-Verfahren, insbesondere ein Polyurethan aus 1,6-Hexamethylendiisocyanat und 1,4-Butandiol (Perlon U, Igamid U), welches als feines, sandiges Pulver aus einer Fällungspolymerisation in Dichlorbenzol erhalten wird.
DE728981 offenbart die Herstellung von Polyurethanen und Polyhamstoffen in einem lösungsmittelhaltigen oder lösungsmittelfreien Batch-Verfahren.
V. V. Korshak ( Soviet Plastics 1961, 7, 12-15) offenbart ein Semi-Batch-Laborverfahren zur Herstellung eines Polyurethans aus 1,6-Hexamethylendiisocyanat und 1,4-Butandiol. Hierzu wird 1,6-Hexamethylendiisocyanat tropfenweise in erhitztes 1,4-Butandiol eingetragen, was zu einem spröden Additionsprodukt führt.
Allerdings erweisen sich die vielfältigen Reaktionsmöglichkeiten der Isocyanate als nachteilig für die Herstellung von thermoplastischen Polyurethanen. Durch die Polyadditionsreaktion zwischen Isocyanat- und Hydroxygruppen entstehen erst bei sehr hohen Umsatzgraden Molekulargewichte, die gute mechanische Eigenschaften erwarten lassen. Bei hohen Umsatzgraden steigt aber auch die Neigung zu Nebenreaktionen, wie zum Beispiel der Bildung von Allophanat-, Biuret- oder Isocyanuratgruppen, die Verzweigungspunkte in der Polymerstruktur darstellen und dadurch den thermoplastischen Charakter reduzieren oder im Extremfall sogar Duromere ergeben (G. Oertel, Kunststoff-Handbuch, Bd. 7, 3. Aufl., 1993, S.12ff).
Die thermoplastischen Polyurethane können zu Formkörpem für verschiedenartige Anwendungen verarbeitet werden. Die thermoplastische Polyurethane aus dem Stand der Technik weisen je nach angewendeten Herstellungsverfahren unterschiedliche mechanische Eigenschaften auf. Insbesondere das Biegemodul ist oftmals gering und daher der Einsatz für manche Anwendungen eingeschränkt.
Für Anwendungen im Außenbereich ist zudem - wie auch für viele andere Polymere - der Einfluss von UV Strahlung sowie Wärme und Feuchtigkeit kritisch. Dabei kann es zu unerwünschten Oberflächendefekten wie etwa einer Rillenbildung sowie Farbveränderungen oder Verlust der mechanischen Eigenschaften kommen. Die genannte Rillenbildung kann man auch als Schallplatteneffekt bezeichnen, da es sich um ein Rillenmuster handelt welches stark den Rillen einer Schallplatte ähnelt. Eine solches Schadensbild wird als sehr störend empfänden und lässt sich nur schwer oder gar nicht durch Zugabe von Farbmitteln oder Verwendung besonderer Bauteiloberflächen kaschieren.
Es war daher wünschenswert eine thermoplastische Formmasse enthaltend ein thermoplastisches Polyurethan bereitzustellen, die sich durch eine erhöhte Stabilität gegenüber Witterungseinflüssen auszeichnet. Als wichtigstes Kriterium sollte die Zeit bis zum Auftreten von Oberflächendefekten in Form einer Rillenbildung verlängert werden. Zusätzlich soll das Ausmaß von Farbveränderungen wie Vergilbung reduziert werden. Ebenso zusätzlich war es wünschenswert, dass die thermoplastische Formmasse eine gute Einfärbbarkeit insbesondere in hellen Farben aufweist. Dazu soll die Änderung des Farbwertes E nach Bewitterung bezogen auf den Farbwert des reinen thermoplastischen Polyurethans (AE) möglichst gering sein, die neben dem thermoplastischen Polyurethan in der Formmasse enthaltenden Komponenten also neben einer stabilisierenden Wirkung eine geringe Eigenfarbe aufweisen. Weiterhin war es wünschenswert, dass die Formkörper hergestellt aus den thermoplastischen Formmassen gute mechanische Eigenschaften wie ein hohes Biegemodul aufweisen und auch nach Bewitterung ein guter Erhalt der mechanischen Daten erreicht wird.
Überraschenderweise hat sich gezeigt, dass eine thermoplastische Formmasse enthaltend
A) mindestens ein thermoplastisches Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten:
I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und
II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifugenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard
B) mindestens einen sterisch gehinderten aminischen Lichtstabilisator, die gewünschten Eigenschaften aufweist.
Die Formmasse enthält bevorzugt 0,005 bis 1,5 Gew.-%, weiter bevorzugt 0,01 bis 0,8 Gew.-% der Komponente B
Optional enthält die Formmasse als Komponente C mindestens einen weiteren, von Komponente B verschiedenen UV Absorber in einer Menge von 0 bis 1,5 Gew.-%, bevorzugt 0,1 bis 0,8 Gew.-%.
Optional enthält die Formmasse neben den Komponenten A und B als Komponente D weitere von den Komponenten B und C verschiedene Polymeradditive, Füll- und Verstärkungsstoffe und/oder weitere polymere Komponenten in einer Menge von 0 bis 60 Gew.-%, bevorzugt 0,1 bis 20 Gew.-%..
Die Formmasse enthält bevorzugt 38,5 bis 99,985 Gew.-% der Komponente A, 0,005 bis 1,5 Gew.- % der Komponente B und 0 bis 1,5 Gew.-% der Komponente C und 0 bis 60 Gew.-% der Komponente D, weiter bevorzugt 79,5 bis 99,89 Gew.-% der Komponente A, 0,01 bis 0,8 Gew.-% der Komponente B und 0,1 bis 0,8 Gew.-% der Komponente C und 0,1 bis 20 Gew.-% der Komponente D.
In einer bevorzugten Ausführungsform besteht die Formmassen zu mindestens 80 Gew.-%, weiter bevorzugt zu mindestens 90 Gew.-%, besonders bevorzugt zu mindestens 95 Gew.-% und am meisten bevorzugt zu 100 Gew.-% aus den Komponenten A, B, C und D.
Eine weitere Aufgabe der Erfindung war es, Formkörper enthaltend die thermoplastische Formmasse bereitzustellen.
Komponente A
Bei der Komponente A handelt es sich um ein thermoplastisches Polyurethan erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten: I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und
II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wobei die zur Erzeugung des thermoplastischen Polyurethans eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6, bevorzugt im Bereich von 2,5 bis 5,5, besonders bevorzugt im Bereich von 2,5 bis 5, liegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
Die in den erfindungsgemäßen Formmassen eingesetzten thermoplastischen Polyurethane können geringe duroplastische Anteile, wie sie beispielsweise durch Allophanatstrukturelemente, Biuretstrukturelemente oder durch die anteilige Verwendung von Triolen bzw. Triisocyanaten als Monomere entstehen, in der Polymermatrix enthalten, aber nur so viel, dass die thermoplastischen Eigenschaften der erfindungsgemäßen Polyurethane erhalten bleiben. Typischerweise sind dies 0,05- 5 Gew.-%, vorzugsweise 0,1-4 Gew.-%, besonders bevorzugt 0,3-3 Gew.-%, noch bevorzugter 0,5- 2 Gew.-% und ganz besonders bevorzugt 0,5-1 Gew.-% duroplastische Anteile, bezogen auf das Gesamtgewicht des erfindungsgemäßen thermoplastischen Polymers.
Falls nicht explizit anders angegeben beziehen sich alle Prozentangaben auf das Gewicht (Gew.-%). Die Angabe Gew.-% bezieht sich dabei auf das Gesamtgewicht des jeweiligen Systems oder das Gesamtgewicht der jeweiligen Komponente. Zum Beispiel kann ein Copolymer ein bestimmtes Monomer in Gew.-% angegeben enthalten, in diesem Fall würden sich die Gewichtsprozente auf das Gesamtgewicht des Copolymers beziehen.
Das Wort „ein“ im Zusammenhang mit zählbaren Größen ist im Rahmen der vorliegenden Erfindung nur dann als Zahlwort zu verstehen, wenn dies ausdrücklich gesagt wird (z. B. durch den Ausdruck „genau ein“). Wenn im Folgenden beispielsweise von „einem Polyol“ gesprochen wird, ist das Wort „ein“ lediglich als unbestimmter Artikel und nicht als Zahlwort aufzufassen, es ist also damit auch eine Ausführungsform umfasst, die ein Gemisch aus mindestens zwei Polyolen enthält.
Unter „aliphatisch“ oder „aliphatischer Rest“ werden im Sinne der Erfindung acyclische gesättigte Kohlenwasserstoffreste verstanden, die verzweigt oder linear sowie vorzugsweise unsubstituiert sind. Diese aliphatischen Kohlenwasserstoffreste enthalten vorzugsweise 2, 3, 4, 5 oder 6 Kohlenstoffatome. Das erfindungsgemäße aliphatische Polyurethan ist aus Polyolen und Polyisocyanaten mit jeweils acyclischen, gesättigten Kohlenwasserstoffgrundkörpem aufgebaut, wie beispielsweise 1,6-Diisocyanatohexan (HDI) und 1,4-Butandiol (BDO).
Das erfindungsgemäße thermoplastische aliphatische Polyurethan besteht vorzugsweise im Wesentlichen aus unverzweigten, linearen, besonders bevorzugt im Wesentlichen aus unverzweigten, linearen, unsubstituierten, Polymerketten, wobei die Polymerketten keine cycloaliphatischen Gruppen enthalten. „Im Wesentlichen“ bedeutet in diesem Zusammenhang, dass mindestens 95 Mol-%, vorzugsweise mindestens 98 Mol-%, besonders bevorzugt mindestens 99 Mol-% und noch bevorzugter mindestens 99,5 Mol-% der Polymerketten des thermoplastischen aliphatischen Polyurethans aus unverzweigten, linearen, vorzugsweise unverzweigten, linearen, unsubstituierten, Polymerketten besteht, wobei die Polymerkehen keine cycloaliphatischen Gruppen enthalten.
Bevorzugt bedeuten erfmdungsgemäß die Ausdrücke „umfassend“ oder „enthaltend“, „im Wesentlichen bestehend aus“ und besonders bevorzugt „bestehend aus“.
Falls nicht explizit anders angegeben, werden in der vorliegende Erfindung das Zentrifugenmittel der Molmasse Mz, das Massenmittel der Molmasse Mw und x90 mittels Gelpermeationschromatographie (GPC) unter Verwendung von Polymethylmethacrylat als Standard bestimmt. Die zu vermessende Probe wird in einer Lösung von 3 g Kaliumtrifluoracetat in 400 Kubikzentimeter Hexafluorisopropanol aufgelöst (Probenkonzentration ca. 2 mg/Kubikzentimeter), dann mit einer Flussrate von 1 Kubikzentimeter/Minute über eine Vorsäule gegeben und anschließend über drei in Reihe geschaltete Chromatographie Säulen getrennt, zuerst über eine 1000 Ä PSS PFG 7 pm Chromatographie säule, dann über eine 300 Ä PSS PFG 7 pm Chromatographiesäule und zuletzt über eine 100 Ä PSS PFG 7 pm Chromatographie säule. Als Detektor wurde ein Brechungsindex-Detektor (RI-Detektor) verwendet.
Das Zentrifugenmittel der Molmasse (Mz) wurde aus den durch die Messung der Gelpermeationschromatographie erhaltenen Daten mit Hilfe der folgenden Gleichung errechnet:
Figure imgf000007_0001
wobei:
Mj die molare Masse der Polymere der Fraktion i ist, so dass Mj < Mi+1 für alle i, in g/mol ist, iii die Stoffmenge des Polymers der Fraktion i, in mol ist. Das Massenmittel der Molmasse (Mw) wurde ebenfalls aus den durch die Messung der Gelpermeationschromatographie erhaltenen Daten mit Hilfe der folgenden Gleichung errechnet:
Figure imgf000008_0001
wobei:
Mi die molare Masse der Polymere der Fraktion i ist, so dass
Figure imgf000008_0002
< Mi+1 für alle i, in g/mol ist, hi die Stoffmenge des Polymers der Fraktion i, in mol ist.
In einer bevorzugten Ausführungsform liegt das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,5 bis 5,5, vorzugsweise in einem Bereich von 2,5 bis 5.
In einer bevorzugten Ausführungsform wird das thermoplastische Polyurethanpolymer erhalten oder ist erhältlich durch die Umsetzung von einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol und mit mindestens einem Kettenverlängerer, wobei in einem ersten Schritt zumindest ein oder mehrere aliphatische Diisocyanate A) mit einem Molekulargewicht von 140 g/mol bis 170 g/mol mit ein oder mehreren aliphatischen Diolen B) mit einem Molekulargewicht von 62 g/mol bis 120 g/mol zu mindestens einem Prepolymer umgesetzt werden, vorzugsweise zu mindestens einem Hydroxy-terminierten Prepolymer, und das im ersten Schritt erhaltende mindestens eine Prepolymer in einem zweiten Schritt mit mindestens einem Kettenverlängerer zum thermoplastischen Polyurethanpolymer umgesetzt wird, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten A) und einem oder mehreren aliphatischen Diolen B), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate A) und die einen oder mehreren aliphatischen Diole B) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
In einer bevorzugten Ausführungsform erfolgt die Umsetzung in einem Schleifenreaktor (Uoop- Reactor). In einer weiteren bevorzugten Ausführungsform wird das thermoplastische Polyurethanpolymer erhalten oder ist erhältlich durch die Umsetzung von einem oder mehreren aliphatischen Diisocyanaten A), mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und einem oder mehreren aliphatischen Diolen B), mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, gegebenenfalls in Gegenwart mindestens eines Katalysators und/ oder Hilfs- und Zusatzstoffen, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten A), und einem oder mehreren aliphatischen Diolen B), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Polyisocyanate und die einen oder mehreren aliphatischen Polyole in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden in einem Verfahren umfassend die folgenden Schritte: a) Mischen eines Diisocyanatstroms (A) und eines Diolstroms (B) in einer ersten Mischungseinrichtung (7), so dass ein Mischungsstrom (C) erhalten wird, wobei die Massenströme des Diisocyanatstroms (A) und des Diolstroms (B) so eingestellt werden, dass der Isocyanat-Index im Mischungsstrom (C) von 55 bis 85 beträgt, b) Einleiten des Mischungsstroms (C) in einen Kreislaufstrom (D), der in einem Kreislauf geführt wird, wobei die Monomere des Diisocyanatstroms (A) und des Diolstroms (B) im Kreislaufstrom (D) zu OH-fünktionellen Prepolymeren weiterreagieren, c) Abteilen eines Teilstroms vom Kreislaufstrom (D) als Prepolymerstrom (E) und Einleiten desselben in einen Extruder (18), d) Einleiten eines Isocyanatzuführungsstroms (F) in den Extruder (18) in
Extruderarbeitsrichtung stromabwärts der Einleitung des Prepolymerstroms (E), wobei die Einleitung in der Weise erfolgt, dass die im Prepolymerstrom (E) enthaltenen OH- fünktionellen Prepolymere und das im Isocyanatzuführungsstrom (F) enthaltene Polyisocyanat in einem Isocyanat-Index von 85 bis 120 zueinander stehen, e) Umsetzen des Prepolymerstroms (E) mit dem Isocyanatzuführungsstrom (F) in dem Extruder (18) unter Erhalt des thermoplastischen Polyurethans (G) als Extrudat, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard. In einer bevorzugten Ausführungsform liegt der Mz- Wert des thermoplastischen Polyurethanpolymers in einem Bereich von 80000 g/mol bis 900000 g/mol, vorzugsweise in einem Bereich von 80000 g/mol bis 850000 g/mol, besonders bevorzugt in einem Bereich von 85000 g/mol bis 800000 g/mol und noch bevorzugter in einem Bereich von 85000 g/mol bis 760000 g/mol, bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
In einer bevorzugten Ausführungsform besteht das thermoplastische Polyurethanpolymer zu mindestens 96 Gew.-%, vorzugsweise zu mindestens 97 Gew.-%, besonders bevorzugt zu mindestens 98 Gew.-%, noch bevorzugter zu mindestens 99 Gew.-%, noch mehr bevorzugter zu mindestens 99,5 Gew.-% und am bevorzugtesten zu mindestens 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse des Polyurethanpolymers.
Als aliphatische Diisocyanate I) eigenen sich alle dem Fachmann bekannten monomeren aliphatischen Diisocyanate, die ein Molekulargewicht von 140 g/mol bis 170 g/mol aufweisen. Es ist dabei unerheblich, ob die Diisocyanate mittels Phosgenierung oder nach einem phosgenfreien Verfahren erhalten wurden. Die Diisocyanate und / oder dessen Vorläuferverbindungen können aus fossilen oder biologischen Quellen gewonnen worden sein. Vorzugsweise wird 1,6- Diisocyanatohexan (HDI) aus 1,6-Hexamethylendiamin und 1,5-Diisocyanatopentan aus 1,5- Pentamethylendiamin hergestellt, wobei 1,6-Hexamethylendiamin und 1,5 -Pentamethylendiamin aus biologischen Quellen, vorzugsweise durch bakterielle Fermentation, gewonnen werden. Bevorzugt sind die aliphatischen Diisocyanate zum Aufbau des erfindungsgemäßen thermoplastischen Polyurethanpolymers ausgewählt aus der Gruppe bestehend aus 1,4- Diisocyanatobutan (BDI), 1,5-Diisocyanatopentan (PDI), 1,6-Diisocyanatohexan (HDI) und 2- Methyl-l,5-diisocyanatopentan oder einer Mischung von mindestens zwei hieraus.
In einer bevorzugten Ausführungsform ist das eine oder sind die mehreren aliphatischen Diisocyanate I) ausgewählt aus der Gruppe bestehend aus 1,4-Diisocyanatobutan, 1,5- Diisocyanatopentan, 1,6-Diisocyanatohexan, 2-Methyl-l,5-diisocyanatopentan und / oder Mischungen aus mindestens zwei hieraus. In einer anderen bevorzugten Aufführungsform werden 1,5-Diisocyanatopentan und / oder 1,6-Diisocyanatohexan als aliphatische Diisocyanate I) eingesetzt. In einer weiteren bevorzugten Aufführungsform wird nur 1,6-Diisocyanatohexan als aliphatisches Diisocyanat I) eingesetzt.
Als aliphatische Diole II) eignen sich alle dem Fachmann bekannten organische Diole die ein Molekulargewicht von 62 g/mol bis 120 g/mol aufweisen. Die Diole und / oder dessen Vorläuferverbindungen können aus fossilen oder biologischen Quellen gewonnen worden sein. Bevorzugt sind die aliphatischen Diole zum Aufbau des erfindungsgemäßen thermoplastischen Polyurethanpolymers ausgewählt aus der Gruppe bestehend aus 1,2-Ethandiol, 1,2-Propandiol, 1,3- Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,2-Pentandiol, 1,3-Pentandiol, 1,4- Pentandiol, 1,5-Pentandiol, 1,2-Hexandiol, 1,3-Hexandiol, 1,4-Hexandiol, 1,5-Hexandiol und 1,6- Hexandiol oder einer Mischung aus mindestens zwei hieraus.
In einer bevorzugten Ausführungsform ist das eine oder sind die mehreren aliphatischen Diole II) ausgewählt sind aus der Gruppe bestehend aus 1,2-Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2- Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5-Pentandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus. In einer weiteren bevorzugten Aufführungsform werden 1,3-Propandiol, 1,4-Butandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus als aliphatische Diole II) eingesetzt. In einer weiteren bevorzugten Aufführungsform werden 1,4-Butandiol und / oder 1,6-Hexandiol als aliphatische Diole II) eingesetzt. In einer anderen bevorzugten Aufführungsform wird nur 1,4-Butandiol als aliphatisches Diol eingesetzt.
In einer weiteren bevorzugten Ausführungsform ist das thermoplastische Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten:
I) einem oder mehreren aliphatischen Diisocyanaten ausgewählt aus der Gruppe bestehend aus 1,4- Diisocyanatobutan, 1,5-Diisocyanatopentan, 1,6-Diisocyanatohexan, 2-Methyl-l,5- diisocyanatopentan und / oder Mischungen aus mindestens zwei hieraus und
II) einem oder mehreren aliphatischen Diolen ausgewählt aus der Gruppe bestehend aus 1,2- Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5- Pentandiol, 1,6-Hexandiol oder Mischungen aus mindestens zwei hieraus, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-%, vorzugsweise zu mindestens 98 Gew.-%, besonders bevorzugt zu mindestens 99 Gew.-%, noch bevorzugter zu 99,5 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
Als weitere Aufbaukomponenten zur Erzeugung des thermoplastischen Polyurethanpolymers können, neben dem mindestens einem oder den mehreren aliphatischen Diisocyanaten I) und dem einem oder den mehreren aliphatischen Diolen II), auch ein oder mehrere Polyisocyanate III) und / oder ein oder mehrere NCO-reaktive Verbindungen IV) eingesetzt werden. Diese weiteren Aufbaukomponenten III) und/oder IV) sind von den Aufbaukomponenten I) und II) unterschiedlich und können in einer Menge von 0 Gew.-% bis 5 Gew.-% eingesetzt werden. In einer bevorzugten Ausführungsform bestehen die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu 0,1 Gew.-% bis 5 Gew.-% aus einem oder mehreren Polyisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten. Die Isocyanat-Komponenten I) und gegebenenfalls III) werden mit den Isocyanatreaktiven-Komponenten II) und gegebenenfalls IV) in einem molaren Verhältnis von Isocyanat-Komponente : Isocyanatreaktiver-Komponente im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt.
In einer weiteren bevorzugten Ausführungsform ist das thermoplastische Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten:
I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol,
II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol,
III) einem oder mehreren Polyisocyanaten, und / oder
IV) einer oder mehreren NCO-reaktive Verbindungen, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II) und zu < 5 Gew.-% aus einem oder mehreren Polyisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV) bestehen, bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten.
Als Polyisocyanat III) zum Aufbau des erfmdungsgemäßen Polyurethanpolymers eignen sich alle dem Fachmann an sich bekannten aliphatischen, cycloaliphatischen, aromatischen oder araliphatischen Di- und Triisocyanate, wobei es unerheblich ist, ob diese mittels Phosgenierung oder nach phosgenfreien Verfahren erhalten wurden. Die Polyisocyanate und / oder dessen Vorläuferverbindungen können aus fossilen oder biologischen Quellen gewonnen worden sein. Daneben können auch die dem Fachmann an sich gut bekannten höhermolekularen Folgeprodukte (Oligo- und Polyisocyanate sowie NCO-Gruppen aufweisende Prepolymere, insbesondere NCO- Gruppen aufweisende Polyurethanprepolymere) monomerer Di- und/oder Triisocyanate mit Urethan-, Harnstoff-, Carbodiimid-, Acylhamstoff-, Isocyanurat-, Allophanat-, Biuret-, Oxadiazintrion-, Uretdion-, Iminooxadiazindionstruktur jeweils einzeln oder in beliebigen Mischungen untereinander eingesetzt werden. Bevorzugt als Polyisocyanat III) sind monomere Diisocyanate die ein Molekulargewicht von > 140 bis < 400 g/mol aufweisen.
Beispiele für geeignete aliphatische Diisocyanate sind 1,4-Diisocyanatobutan (BDI), 1,5- Diisocyanatopentan (PDI), 1,6-Diisocyanatohexan (HDI), 2-Methyl-l,5-diisocyanatopentan, 1,5- Diisocyanato-2,2-dimethylpentan, 2,2,4- bzw. 2,4,4-Trimethyl-l,6-diisocyanatohexan, 1,8- Diisocyanatooctan und 1,10-Diisocyanatodecan.
Beispiele für geeignete cy cloaliphatische Diisocyanate sind 1,3- und 1,4-Diisocyanatocy clohexan, l,4-Diisocyanato-3,3,5-trimethylcyclohexan, 1, 3 -Diisocyanato-2-methylcy clohexan, 1,3-
Diisocyanato-4-methylcyclohexan, l-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan (Isophorondiisocyanat; IPDI), l-Isocyanato-l-methyl-4(3)-isocyanatomethylcyclohexan, 2,4’- und 4,4'-Diisocyanatodicyclohexylmethan (H12MDI), 1,3- und l,4-Bis(isocyanatomethyl)cyclohexan, Bis-(isocyanatomethyl)-norboman (NBDI), 4,4'-Diisocyanato-3,3'-dimethyldicyclohexylmethan, 4,4'-Diisocyanato-3,3',5,5'-tetramethyldicyclohexylmethan, 4,4'-Diisocyanato-l,r-bi(cyclohexyl), 4,4'-Diisocyanato-3,3'-dimethyl-l,r-bi(cyclohexyl), 4,4'-Diisocyanato-2,2',5,5'-tetra-methyl-l,r- bi(cyclohexyl), 1,8-Diisocyanato-p-menthan, 1,3-Diisocyanato-adamantan und l,3-Dimethyl-5,7- diisocyanatoadamantan .
Beispiele für geeignete aromatische Diisocyanate sind 2,4- und 2,6-Diisocyanatotoluol (TDI), 2,4'- und 4,4'-Diisocyanatodiphenylmethan (MDI) und 1,5-Diisocyanatonaphthalin.
Beispiele für geeignete araliphatische Diisocyanate sind 1,3- und l,4-Bis-(isocyanatomethyl)benzol (Xylylendiisocyanat; XDI), 1,3- und l,4-Bis(l-isocyanato-l-methylethyl)-benzol (TMXDI).
Beispiele für geeignete Triisocyanate sind Triphenylmethan-4,4',4"-triisocyanat oder 4- Isocyanatomethyl- 1 , 8-octandiisocyanat (TIN) .
Weitere ebenfalls geeignete Diisocyanate finden sich darüber hinaus beispielsweise in HOUBEN- WEYL "Methoden der organischen Chemie", Band E20 "Makromolekulare Stoffe", Georg Thieme Verlag, Stuttgart, New York 1987, S. 1587-1593 oder in Justus Liebigs Annalen der Chemie Band 562 (1949) S. 75 - 136.
Als NCO-reaktive Verbindung IV) zum Aufbau des erfindungsgemäßen Polyurethanpolymers eignen sich alle dem Fachmann an sich bekannten organischen Verbindungen, die wenigstens zwei isocyanatreaktive (NCO-reaktive) Gruppen aufweisen (NCO-reaktive Verbindung bzw. isocyanatreaktive Verbindung). Im Rahmen der vorliegenden Erfindung werden als NCO-reaktive Gruppen insbesondere Hydroxy-, Amino- oder Thiogruppen angesehen. In Sinne der Erfindung kann auch ein Gemisch aus verschiedenen NCO-reaktiven Verbindungen zum Aufbau des mindestens eines weiteren Strukturelementes (S) verwendet werden.
Als NCO-reaktive Verbindung IV) können alle Systeme eingesetzt werden, die im Mittel wenigstens 1,5, bevorzugt 2 bis 3 und noch bevorzugter 2 NCO-reaktive Gruppen aufweisen. Geeignete isocyanatreaktive Verbindungen sind beispielsweise aliphatische, araliphatische oder cycloaliphatische Diole, organische Triole, Polyester-, Polyether-, Polycarbonat-, Poly(meth)acrylat- , Polyurethanpolyole und Polyamine.
Beispiele für aliphatische, araliphatische oder cycloaliphatische Diole sind 1,2-Ethandiol, 1,2- Propandiol, 1,3-Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5-Pentandiol, 1,6- Hexandiol, 1,7-Heptandiol, 1,8-Octandiol, 1,9-Nonandiol, 1,10-Decandiol, 1,11-Undecandiol, 1,12- Dodecandiol, 1,3-Cyclobutandiol, 1,3-Cyclopentandiol, 1,2-, 1,3- und 1,4-Cyclohexandiol, 1,4- Cyclohexandimethanol, 2-Cy clohexen- 1,4-diol, 2-Methyl-l,4-cyclohexandiol, 2-Ethyl-l,4- cyclohexandiol, 2,2,4,4-Tetramethyl-l,3-cyclobutandiol, hydriertes Bisphenol A (2,2-Bis(4- hydroxycyclohexyl)propan), 1,3-Cycloheptandiol, 1,4-Cycloheptandiol, 2-Methyl-l,4- cycloheptandiol, 4-Methyl-l,3-cycloheptandiol, 4,4'-(l-Methylethyliden)-biscyclohexanol, 1,3- Cyclooctandiol, 1,4-Cyclooctandiol, 1,5-Cyclooctandiol, 5 -Methyl- 1,4-cyclooctandiol, 5-Ethyl-l,4- cyclooctandiol, 5 -Propyl- 1,4-cyclooctandiol, 5 -Butyl- 1,4-cyclooctandiol und 1,2-
Benzoldimethanol .
Beispiele für organische Triole sind Glycerin und Trimethylolpropan.
Vorzugsweise werden aliphatische, araliphatische oder cycloaliphatische Diole mit
Molekulargewichten von 62 g/mol bis 250 g/mol eingesetzt.
Geeignete Polyesterpolyole können in bekannter Weise durch Polykondensation von niedermolekularen Polycarbonsäurederivaten, wie beispielsweise Bemsteinsäure, Adipinsäure, Korksäure, Azelainsäure, Sebacinsäure, Dodekandisäure, Tetrahydrophthalsäureanhydrid, Hexahydrophthalsäureanhydrid, Tetrachlorphthalsäureanhydrid, Endomethylentetra- hydrophthalsäureanhydrid, Glutarsäureanhydrid, Maleinsäure, Maleinsäureanhydrid, Fumarsäure, Dimerfettsäure, Trimerfettsäure, Phthalsäure, Phthalsäureanhydrid, Isophthalsäure, Terephthalsäure, Zitronensäure oder Trimellithsäure, mit niedermolekularen Polyolen, wie beispielsweise Ethylenglykol, Diethylenglykol, Neopentylglykol, Hexandiol, Butandiol, 1,4-Dihydroxycyclohexan, 1,4-Dimethylolcy clohexan, Propylenglykol, Glycerin, Trimethylolpropan, 1,4-
Hydroxymethylcyclohexan, 2-Methyl-l,3-propandiol, Butantriol-1,2,4, Triethylenglykol, Tetraethylenglykol, Polyethylenglykol, Dipropylenglykol, Polypropylenglykol, Dibutylenglykol und Polybutylenglykol, oder durch Ring-öffnende Polymerisation cyclischer Carbonsäureester, wie e-Caprolacton, hergestellt werden. Darüber hinaus lassen sich auch Hy droxy carbonsäurederivate, wie beispielsweise Milchsäure, Zimtsäure oder w-Hydroxycapronsäure zu Polyesterpolyolen polykondensieren. Es können aber auch Polyesterpolyole oleochemischer Herkunft verwendet werden. Derartige Polyesterpolyole können beispielsweise durch vollständige Ringöffhung von epoxidierten Triglyceriden eines wenigstens teilweise olefinisch ungesättigten Fettsäure enthaltenden Fettgemisches mit einem oder mehreren Alkoholen mit 1 bis 12 C-Atomen und durch anschließende partielle Umesterung der Triglycerid-Derivate zu Alkylesterpolyolen mit 1 bis 12 C- Atomen im Alkylrest hergestellt werden.
Geeignete Polyetherpolyole sind in an sich bekannter Weise durch Alkoxylierung von geeigneten Starter-Molekülen unter Basenkatalyse oder Einsatz von Doppelmetallcyanidverbindungen (DMC- Verbindungen) zugänglich. Die Polyetherpolyole sind gegebenenfalls blockweise aufgebaute Polyadditionsprodukte cyclischer Ether an OH- oder NH-funktionelle Startermoleküle. Geeignete cyclische Ether sind beispielsweise Styroloxide, Ethylenoxid, Propylenoxid, Tetrahydrofuran, Butylenoxid, Epichlorhydrin, sowie deren beliebige Mischungen. Als Startermoleküle können die oben im Rahmen der Diskussion der Polyesterpolyole genannten mehrwertigen Alkohole einer OH- Funktionalität > 2 sowie primäre oder sekundäre Amine und Aminoalkohole verwendet werden. Geeignete und bevorzugte Polyetherpolyole sind Di-, Tri-, Tetraethylenglykol, und Di-, Tri-, Tetrapropylenglykol .
Geeignete Polycarbonatpolyole sind in an sich bekannter Weise durch Umsetzung von organischen Carbonaten oder Phosgen mit Diolen oder Diol-Mischungen zugänglich. Hierfür geeignete organische Carbonate sind beispielsweise Dimethyl-, Diethyl- und Diphenylcarbonat. Geeignete mehrwertige Alkohole umfassen die oben im Rahmen der Diskussion der Polyesterpolyole genannten mehrwertigen Alkoholen einer OH-Funktionalität > 2. Bevorzugt können 1,4-Butandiol, 1,6-Hexandiol und / oder 3-Methylpentandiol eingesetzt werden. Polyesterpolyole können auch zu Polycarbonatpolyolen umgearbeitet werden. Besonders bevorzugt werden bei der Umsetzung der genannten Alkohole zu Polycarbonatpolyolen Dimethyl- oder Diethylcarbonat eingesetzt.
Geeignete Polyacrylatpolyole sind in der Regel Copolymerisate und weisen vorzugsweise massenmittlere Molekulargewichte Mw zwischen 1.000 und 10.000 Dalton auf. Die Herstellung geeigneter Polyacrylatpolyole ist dem Fachmann bekannt. Sie werden durch radikalische Polymerisation von Hydroxylgruppen aufweisenden, olefinisch ungesättigten Monomeren oder durch radikalische Copolymerisation von Hydroxylgruppen aufweisenden, olefinisch ungesättigten Monomeren mit gegebenenfalls anderen olefinisch ungesättigten Monomeren, wie z.B. Ethylacrylat, Ethylmethacrylat, Propylacrylat, Propylmethacrylat, Isopropylacrylat, Isopropylmethacrylat, Butylacrylat, Butylmethacrylat, Isobutylacrylat, Isobutylmethacrylat, tert-Butylacrylat, tert- Butylmethacrylat, Amylacrylat, Amylmethacrylat, Hexylacrylat, Hexylmethacrylat, Ethylhexylacrylat, Ethylhexylmethacrylat, 3,3,5-Trimethyl-hexylacrylat, 3,3,5- Trimethylhexylmethacrylat, Stearylacrylat, Stearylmethacrylat, Laurylacrylat oder Laurylmethacrylat, Cycloalkylacrylate und/oder Cycloalkylmethacrylate, wie Cyclo-pentylacrylat, Cyclopentylmethacrylat, Isobomylacrylat, Isobomylmethacrylat oder insbesondere Cyclohexylacrylat und/oder Cyclohexylmethacrylat. erhalten. Geeignete Hydroxylgruppen aufweisende, olefinisch ungesättigte Monomere sind insbesondere 2-Hydroxyethylacrylat, 2- Hydroxyethylmethacrylat, 2-Hydroxypropylacrylat, 2-Hydroxypropylmethacrylat, 3-Hydroxy- propylacrylat, 3-Hydroxypropylmethacrylat, 3-Hydroxybutylacrylat, 3-Hydroxybutylmethacrylat sowie insbesondere 4-Hydroxybutylacrylat und/oder 4-Hydroxybutylmethacrylat. Als weitere Monomerbausteine für die Polyacrylatpolyole können vinylaromatische Kohlenwasserstoffe, wie Vinyltoluol, alpha-Methylstyrol oder insbesondere Styrol, Amide oder Nitrile der Acryl- oder Methacrylsäure, Vinylester oder Vinylether, sowie in untergeordneten Mengen insbesondere Acryl- und/oder Methacrylsäure eingesetzt werden.
Geeignete Polyurethanpolyole sind beispielsweise Hydroxy-terminierte Prepolymere, die aus den oben beschrieben Diisocyanaten und Diolen aufgebaut sind. Neben Urethangruppen können die Polyurethanpolyole auch Harnstoff-, Carbodiimid-, Acylhamstoff-, Isocyanurat-, Allophanat-, Biuret-, Oxadiazintrion-, Uretdion-, Iminooxadiazindionstrukturen enthalten. Herstellbar sind die Polyurethanpolyole durch Umsetzung von Diisocyanate mit von Diolen nach dem Fachmann bekannten Herstellungsverfahren.
Beispiele für Polyamine sind Ethylendiamin, 1,2-Diaminopropan, 1,4-Diaminobutan, 2 -Methyl - pentamethylendiamin, 1,6-Diaminohexan, 2,2,4- bzw. 2,4,4-Trimethylhexamethylendiamin, 1,2- Diaminocy clohexan, 1 -Amino-3 ,3 ,5 -trimethyl-5 -aminomethylcy clohexan (Isophorondiamin, IPDA), 4,4’-Diaminodicyclohexyl-methan, Polyasparaginsäureester, wie sie beispielsweise nach dem Verfahren der EP-B 0 403 921 durch Umsetzung von Diaminen mit Fumarsäure- bzw. Maleinsäureestem erhältlich sind oder auch Polyetherpolyamine mit aliphatisch gebundenen primären Aminogruppen.
Die Umsetzung der Aufbaukomponenten I), II), gegebenenfalls III) und / oder gegebenenfalls IV) zur Erzeugung des erfindungsgemäßen Polyurethanpolymers kann in Gegenwart von einem oder mehreren Katalysatoren stattfinden.
Geeignete Katalysatoren sind die nach dem Stand der Technik bekannten und üblichen tertiären Amine, wie z. B. Triethylamin, Dimethylcyclohexylamin, N-Methylmorpholin, N,N'-Dimethyl- piperazin, 2-(Dimethylaminoethoxy)-ethanol, Diazabicyclo-(2,2,2)-octan und ähnliche, sowie insbesondere organische Metallverbindungen wie Titansäureester, Eisenverbindungen, Zinnverbindungen, z.B. Zinndiacetat, Zinndioctoat, Zinndilaurat oder die Zinndialkylsalze aliphatischer Carbonsäuren wie Dibutylzinndiacetat, Dibutylzinndilaurat oder ähnliche. Bevorzugte Katalysatoren sind organische Metallverbindungen, insbesondere Titansäureester, Eisen- und / oder Zinnverbindungen .
Der Katalysator wird in Mengen von 0,001 bis 2,0 Gew.-%, bevorzugt von 0,005 bis 1,0 Gew.-% besonders bevorzugt von 0,01 bis 0,1 Gew.-% bezogen auf die Diisocyanatkomponente eingesetzt. Der Katalysator kann in Substanz eingesetzt werden oder gelöst in der Diol-Komponente. Ein Vorteil ist hierbei, dass die dann erhaltenen thermoplastischen Polyurethane keine Verunreinigungen durch gegebenenfalls mitverwendete Lösungsmittel für den Katalysator enthalten. Die Zugabe des Katalysators kann dabei in einer oder mehreren Portionen oder auch kontinuierlich, z. B. mit Hilfe einer geeigneten Dosierpumpe, über die gesamte Dauer der Umsetzung erfolgen.
Alternativ können aber auch Mischungen des bzw. der Katalysatoren mit einem Katalysatorlösungsmittel, bevorzugt mit einem organischen Katalysatorlösungsmittel, eingesetzt werden. Der Verdünnungsgrad der Katalysatorlösungen kann dabei innerhalb eines sehr breiten Bereichs frei gewählt werden. Katalytisch wirksam sind Lösungen ab einer Konzentration von 0,001 Gew.-%.
Geeignete Lösungsmittel für den Katalysator sind beispielsweise gegenüber Isocyanatgruppen inerte Lösungsmittel wie z.B. Hexan, Toluol, Xylol, Chlorbenzol, Essigsäureethylester, Essigsäure- butylester, Diethylenglykoldimethylether, Dipropylenglykoldimethylether, Ethylenglykol monomethyl- oder -ethyletheracetat, Diethylenglykolethyl- und -butyletheracetat, Propy lenglykolmonomethyl -etheracetat, l-Methoxypropyl-2-acetat, 3- Methoxy-n-butylacetat, Pro- pylenglykoldiacetat, Aceton, Methylethylketon, Methylisobutylketon, Cyclohexanon, Lactone, wie ß-Propiolacton, g-Butyrolacton, e-Caprolacton und e -Methylcaprolacton, aber auch Lösungsmittel wie N-Methylpyrrolidon und N-Methylcaprolactam, 1,2-Propylencarbonat, Methylenchlorid, Dimethylsulfoxid, Triethylphosphat oder beliebige Gemische derartiger Lösungsmittel.
Es können aber auch Lösungsmittel für den Katalysator zum Einsatz kommen, die gegenüber Isocyanaten reaktive Gruppen tragen und in das Diisocyanat eingebaut werden können. Beispiele für solche Lösungsmittel sind ein- oder mehrwertige einfache Alkohole, wie z. B. Methanol, Ethanol, n- Propanol, Isopropanol, n-Butanol, n-Hexanol, 2-Ethyl-l-hexanol, Ethylenglykol, Propylenglykol, die isomeren Butandiole, 2-Ethyl-l,3-hexandiol oder Glycerin; Etheralkohole, wie z. B. 1-Methoxy- 2-propanol, 3-Ethyl-3-hydroxymethyloxetan, Tetrahydrofurfürylalkohol, Ethylengylkol- monomethylether, Ethylenglykolmonoethylether, Ethylenglykolmonobutylether,
Diethylenglykolmonomethylether, Diethylenglykolmonothylether, Diethylenglykolmonobutylether, Diethylenglykol, Dipropylenglykol oder auch flüssige höhermolekulare Polyethylenglykole, Polypropylenglykole, gemischte Polyethylen/polypropylenglykole sowie deren Monoalkylether; Esteralkohole, wie z. B. Ethylenglykolmonoacetat, Propylenglykolmonolaurat, Glycerinmono- und diacetat, Glycerinmonobutyrat oder 2,2,4-Trimethyl-l,3-pentandiol-monoisobutyrat; ungesättigte Alkohole wie z. B. Allylalkohol, 1,1-Dimethyl-allylalkohol oder Oleinalkohol; araliphatische Alkohole wie z. B. Benzylalkohol; N-monosubstituierte Amide, wie z. B. N-Methylformamid, N- Methylacetamid, Cyanacetamid oder 2-Pyrrolidinon oder beliebige Gemische derartiger Lösungs mittel. In einer weiteren bevorzugten Ausführungsform ist das erfindungsgemäße thermoplastische Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten :
I) einem oder mehreren aliphatischen Diisocyanaten ausgewählt aus der Gruppe bestehend aus 1,4- Diisocyanatobutan, 1,5-Diisocyanatopentan, 1,6-Diisocyanatohexan, 2-Methyl-l,5- diisocyanatopentan und / oder Mischungen aus mindestens zwei hieraus,
II) einem oder mehreren aliphatischen Diolen ausgewählt aus der Gruppe bestehend aus 1,2- Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5- Pentandiol, 1,6-Hexandiol oder Mischungen aus mindestens zwei hieraus,
III) einem oder mehreren monomeren Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 400 g/mol,
IV) einem oder mehreren NCO-reaktiven Verbindungen ausgewählt aus der Gruppe bestehend aus aliphatischen Diolen, araliphatischen Diolen, cycloaliphatischen Diolen, organischen Triolen, Polyesterpolyolen, Polyetherpolyolen, Polycarbonatpolyolen, Poly(meth)acrylatpolyolen, Polyurethanpolyolen, Polyaminen und / oder Mischungen aus mindestens zwei hieraus, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu 95 Gew.-% bis 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II) und zu 0,1 Gew.-% bis 5 Gew.- % aus einem oder mehreren Diisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die Diisocyanat-Komponenten I) und gegebenenfalls III) mit den NCO-reaktiven- Komponenten II) und gegebenenfalls IV) in einem molaren Verhältnis von Diisocyanat-Komponente : NCO-reaktiver-Komponente im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 hegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
In einer weiteren bevorzugten Ausführungsform ist das erfindungsgemäße thermoplastische Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten :
I) 1,6-Diisocyanatohexan und
II) 1,4-Butandiol,
III) einem oder mehreren monomeren Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 400 g/mol,
IV) einem oder mehreren NCO-reaktiven Verbindungen ausgewählt aus der Gruppe bestehend aus aliphatischen, araliphatischen oder cycloaliphatischen Diolen mit Molekulargewichten von 62 g/mol bis 250 g/mol und / oder Mischungen aus mindestens zwei hieraus, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu 95 Gew.-% bis 99,9 Gew.-% aus 1,6-Diisocyanatohexan I) und 1,4- Butandiol II) und zu 0,1 Gew.-% bis 5 Gew.-% aus einem oder mehreren Diisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die Diisocyanat-Komponenten I) und gegebenenfalls III) mit den NCO-reaktiven-Komponenten II) und gegebenenfalls IV) in einem molaren Verhältnis von Diisocyanat-Komponente : NCO-reaktiver-Komponente im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifugenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
In einer bevorzugten Ausführungsform weist das erfindungsgemäße thermoplastische Polyurethanpolymer einen Urethangruppengehalt von 40 Gew.-% bis 60 Gew.-%, vorzugsweise von 40 Gew.-% bis 52 Gew.-% auf, bezogen auf das Gesamtgewicht des thermoplastischen Polyurethanpolymers auf. In einer besonders bevorzugten Ausführungsform weist das erfindungsgemäße thermoplastische Polyurethanpolymer einen Urethangruppengehalt von 44 Gew.- % bis 48 Gew.-%, noch bevorzugter von 44 Gew.-% bis 46 Gew.-% auf, bezogen auf das Gesamtgewicht des thermoplastischen Polyurethanpolymers auf.
Der Urethangruppengehalt wird bestimmt indem die Masse der (theoretischen) linearen Repetiereinheit wird durch die Masse der Urethanstruktureinheit geteilt wird. Hierbei wird jede Isocyanatgruppe (-NCO) mit einer Alkoholgruppe (-OH) umgesetzt. Der resultierende Wert wird mit 100 multipliziert um einen Wert in % zu erhalten.
Beispielberechnung:
Figure imgf000019_0001
Anzahl der theoretisch vorhandenen Urethangruppen = 2
Resultierende Urethangruppendichte = 48,32
In einer bevorzugten Ausführungsform weist das erfindungsgemäße thermoplastische Polyurethanpolymer ein mittels Elementaranalyse bestimmtes Gewichtsprozent-Verhältnis von O zu N von > 1,5:1 bis < 2,6:1 und ein mittels Elementaranalyse bestimmtes Gewichtsverhältnis N zu C von > 1: 10 bis < 1:3 auf.
In einer weiteren bevorzugten Ausführungsform ist das erfindungsgemäße thermoplastische Polyurethanpolymer ein semikristallines thermoplastisches Polyurethanpolymer.
In einer weiteren bevorzugten Ausführungsform weist das erfindungsgemäße thermoplastische Polyurethanpolymer einen Glasübergangspunkt von < 50 °C, vorzugsweise im Bereich zwischen > 0° C und < 50 °C auf, bestimmt mittels Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004) .
In einer weiteren bevorzugten Ausführungsform weist das erfindungsgemäße thermoplastische Polyurethanpolymer einen Schmelzpunkt von > 140 °C, weiter bevorzugt zwischen 150 °C und 200°C auf, bestimmt mittels Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004).
In einer weiteren bevorzugten Ausführungsform liegen bei dem erfindungsgemäßen thermoplastischen Polyurethanpolymer zwischen dem Glasübergangspunkt, bestimmt mittels Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004), und dem Schmelzpunkt, bestimmt mittels Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004), des thermoplastischen Polyurethans mindestens 100 °C.
Die Herstellung des thermoplastischen Polyurethanpolymers kann beispielsweise in einem mehrstufigen Verfahren erfolgen, wobei in mindestens einer Stufe mindestens ein Prepolymer, vorzugsweise ein Hydroxy-terminiertes Prepolymer, aus mindestens einem aliphatischen Diisocyanat I) mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und mindestens einem aliphatischen Diol II) mit einem Molekulargewicht von 62 g/mol bis 120 g/mol gebildet wird. Als weitere Aufbaukomponenten können ein oder mehrere Polyisocyanate III) und / oder ein oder mehrere NCO-reaktive Verbindungen IV) eingesetzt werden. Die Komponenten III) und IV) können dabei in die Prepolymere eingebaut werden, nur aus ihnen Prepolymere erzeugt werden und / oder zur Verknüpfüng der Prepolymere verwendet werden. Die Komponenten I), II), gegebenenfalls III) und gegebenenfalls IV) werden jeweils unabhängig voneinander ausgewählt. Die Isocyanat- Komponenten I) und gegebenenfalls III) werden mit den Isocyanatreaktiven-Komponenten II) und gegebenenfalls IV) in einem molaren Verhältnis von Isocyanat-Komponente : Isocyanatreaktiver- Komponente im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt.
Im Rahmen der vorliegenden Erfindung wird unter einem „Hydroxy-terminierten Prepolymer“ ein Prepolymergemisch verstanden, in dem mindestens 90 Anzahl-% der Molekülenden eine Hydroxygruppe aufweisen und die verbleibenden 10 Anzahl-% Molekülenden weitere Hydroxy- Gruppen, NCO-Gruppen oder nicht-reaktive Gruppen aufweisen. Unter einer „nicht-reaktiven Gruppe“ wird im Rahmen der vorliegenden Erfindung eine Gruppe verstanden, die unter den erfindungsgemäßen Reaktionsbedingungen weder mit NCO-Gruppen, noch mit OH-Gruppen in einer Zeiteinheit reagiert, die der erfindungsgemäßen Reaktionszeit entspricht. Eine nicht-reaktive Gruppe kann beispielsweise aus einer reaktiven NCO-Gruppe oder OH-Gruppe durch Reaktion mit geeigneten Reaktionspartnem (Kettenabbrecher) in eine nicht-reaktive Gruppe umgewandelt werden. Als Kettenabbrecher eignen sich alle monofimktionellen Verbindungen, die unter den erfindungsgemäßen Reaktionsbedingungen entweder mit einer Isocyanatgruppe oder mit einer Hydroxygruppe reagieren, beispielsweise Mono-Alkohole, wie Methanol, Mono-Amine, wie Diethylamin und Monoisocyanate, wie Butylisocyanat. Das Hydroxy-terminierte Prepolymer kann beispielsweise an einem Molekülende eine Hydroxygruppe aufweisen und an dem oder den anderen Molekülenden beispielsweise eine Alkylgruppe. Wenn im Rahmen der vorliegenden Erfindung von einem Hydroxy-terminierten Prepolymer gesprochen wird, ist hiermit auch immer ein Gemisch aus dem mindestens einen Hydroxy-terminierten Prepolymer und einem nicht-reaktiv terminierten Prepolymer umfasst. Ferner kann es sich aufgrund der Statistik der Reaktion abgesehen von Nebenreaktionen auch um ein Gemisch von nicht Hydroxy-terminierten bis zu zweifach Hydroxy- terminierten Prepolymeren handeln. Vorzugsweise handelt es sich überwiegend um ein Gemisch von zweifach Hydroxy-terminierten Prepolymeren. Erfindungsgemäß kann es sich bei dem mindestens einen Hydroxy-terminierten Prepolymer auch um ein Gemisch von mindestens einem Hydroxy- terminierten Prepolymer und mindestens einem nicht-reaktiv terminierten Prepolymer handeln.
Das mindestens eine Hydroxy-terminierte Prepolymer kann beispielsweise aus der Gesamtmenge der aliphatischen Diole II) und einer ersten Teilmenge der aliphatischen Diisocyanate I) gebildet werden. In einem oder mehreren darauffolgenden Schritten können dann weitere Teilmengen der aliphatischen Diisocyanate I), d.h. eine zweite, dritte etc. Teilmenge hinzugefügt werden, um weitere erfindungsgemäße, im Mittel höher molekulare, Hydroxy-terminierte Prepolymere aufzubauen. Alternativ kann das mindestens eine Hydroxy-terminierte Prepolymer beispielsweise aus einer ersten Teilmenge der aliphatischen Diole II) und einer ersten Teilmenge der aliphatischen Diisocyanate I) gebildet werden. In einer oder mehreren darauffolgenden Verfahrensstufen können dann weitere Teilmengen der aliphatischen Diole II) und der aliphatischen Diisocyanate I) zugeführt werden, um weitere im Mittel höher molekulare Hydroxy-terminierte Prepolymere aufzubauen.
Die Umsetzung kann mit oder ohne Katalysator durchgeführt werden, allerdings ist eine katalysierte Umsetzung bevorzugt. Als Katalysatoren eigenen sich die oben aufgeführten Katalysatoren. Die Umsetzung kann Lösungsmittelfrei oder in Lösung erfolgen. In Lösung bedeutet, dass zumindest einer der Reaktionspartner in einem Lösungsmittel gelöst ist, bevor er zu dem anderen Reaktionspartner gegeben wird. Vorzugsweise wird die Umsetzung Lösungsmittelfrei durchgeführt. Dabei ist das Verfahren im Sinne der vorliegenden Erfindung noch als lösungsmittelfrei anzusehen, wenn der Gehalt des Lösungsmittels bis 1 Gew.-%, vorzugsweise bis 0,1 Gew.-%, noch bevorzugter bis 0,01 Gew.-% bezogen auf das Gesamtgewicht der Reaktionsmischung beträgt.
Die Temperaturen zur Bildung des mindestens einen Prepolymers, vorzugsweise Hydroxy- terminierten Prepolymers, durch das erfmdungsgemäße Verfahren können in Abhängigkeit von den eingesetzten Verbindungen ausgewählt werden. Bevorzugt ist hierbei jedoch, wenn die Umsetzung bei Temperaturen von > 40 °C bis < 260 °C, vorzugsweise von > 60 °C bis < 250 °C, bevorzugter von > 100 °C bis < 240 °C, besonders bevorzugt von > 120 °C bis < 220 °C durchgeführt wird. Dabei wird toleriert, dass das Produkt bei der Umsetzung kurzfristige (< 60 Sekunden) Abweichungen der Reaktionstemperatur von den oben genannten Bereichen erfährt.
Das so erzeugte mindestens eine Prepolymer, vorzugsweise Hydroxy-terminierte Prepolymer, kann beispielsweise in mindestens einer weiteren Verfahrensstufe mit mindestens einem Kettenverlängerer zum thermoplastischen Polyurethanpolymer umgesetzt werden. Dabei können entweder die Gesamtmengen der beiden Komponenten, d.h. des erzeugten mindestens einen Prepolymers, vorzugsweise Hydroxy-terminierten Prepolymers, und des mindestens einen Kettenverlängerers, miteinander in einer Verfahrensstufe umgesetzt werden oder es wird eine Teilmenge der einen Komponenten mit der Gesamtmenge oder einer Teilmenge der anderen Komponente in mehreren Verfahrensstufen umgesetzt. Als Kettenverlängerer können alle oben genannten Polyisocyanate eingesetzt werden. Vorzugsweise werden ein oder mehrere aliphatische Diisocyanate mit einem Molekulargewicht von 140 g/mol bis 170 g/mol als Kettenverlängerer eingesetzt.
Soll das erfmdungsgemäße thermoplastische Polyurethanpolymer beispielsweise aromatische Gruppen aufweisen, so können diese beispielsweise durch die Verwendung von aromatischen Diisocyanaten als Kettenverlängerer eingeführt werden. Auch ist es beispielsweise möglich, aromatische Prepolymere zu erzeugen und diese mit den aliphatischen Prepolymeren zu mischen um erfmdungsgemäße Polyurethanpolymere mit aromatischen Gruppen aufzubauen.
Die Umsetzung der Komponenten I), II), gegebenenfalls III) und gegebenenfalls IV) kann mit oder ohne Katalysator durchgeführt werden, allerdings ist eine katalysierte Umsetzung weniger bevorzugt. Als Katalysatoren eigenen sich die oben aufgeführten Katalysatoren. Die Umsetzung kann Lösungsmittelfrei oder in Lösung erfolgen. In Lösung bedeutet, dass zumindest einer der Reaktionspartner in einem Lösungsmittel gelöst ist, bevor er zu dem anderen Reaktionspartner gegeben wird. Vorzugsweise wird die Umsetzung Lösungsmittelfrei durchgeführt. Dabei ist das Verfahren im Sinne der vorliegenden Erfindung noch als lösungsmittelfrei anzusehen, wenn der Gehalt des Lösungsmittels bis 1 Gew.-%, vorzugsweise bis 0,1 Gew.-%, noch bevorzugter bis 0,01 Gew.-% bezogen auf das Gesamtgewicht der Reaktionsmischung beträgt. Die Temperaturen zur Bildung des erfindungsgemäßen thermoplastischen Polyurethanpolymers durch Umsetzung des mindestens einen Prepolymers, vorzugsweise Hydroxy-terminierten Prepolymers, mit dem mindestens einen Kettenverlängerer im erfmdungsgemäßen Verfahren können in Abhängigkeit von den eingesetzten Verbindungen ausgewählt werden. Bevorzugt ist hierbei jedoch, wenn die Umsetzung bei Temperaturen von > 60 °C bis < 260 °C, vorzugsweise von > 80 °C bis < 250 °C, besonders bevorzugt von > 100 °C bis < 245 °C und ganz besonders bevorzugt von > 120 °C bis < 240 °C durchgeführt wird. Dabei wird toleriert, dass das Produkt bei der Umsetzung kurzfristige (< 60 Sekunden) Abweichungen der Reaktionstemperatur von den oben genannten Bereichen erfährt.
Neigt das mindestens eine Prepolymer, vorzugsweise Hydroxy-terminierte Prepolymer, bzw. das thermoplastische Polyurethanpolymer zur Kristallisation und besitzt es einen Schmelzpunkt, so wird die Reaktion bevorzugt in einem Temperaturbereich von 30 K unterhalb bis 150 K oberhalb des Schmelzpunktes, bevorzugt von 15 K unterhalb bis 100 K oberhalb, besonders bevorzugt von 10 K unterhalb bis 70 K oberhalb des Schmelzpunktes des mindestens einen Prepolymers, vorzugsweise Hydroxy-terminierten Prepolymers, bzw. des thermoplastischen Polyurethans durchgeführt.
Die Verfahrensstufen zur Erzeugung des erfmdungsgemäßen thermoplastischen Polyurethanpolymers kann in einem einzelnen Apparat oder in einer Vielzahl von Apparaten durchgeführt werden. Beispielsweise kann die Erzeugung des Prepolymers, vorzugsweise Hydroxy- terminierten Prepolymers, zunächst in einem ersten Apparat (z.B. Loop-Reaktor oder kühlbarer Mischer) durchgeführt werden und dann das Reaktionsgemisch in einen weiteren Apparat (z.B. Extruder oder andere Hochviskosreaktoren) überführt werden, um das erfindungsgemäße thermoplastische Polyurethanpolymer zu erzeugen.
In einer bevorzugten Ausführungsform werden das mindestens eine aliphatische Diol II) und das mindestens eine aliphatische Diisocyanat I) in mindestens einem Statikmischer, Dynamikmischer oder Mischer-Wärmeübertrager zum mindestens einen Hydroxy-terminierten Prepolymer umgesetzt.
In einer weiteren bevorzugten Ausführungsform werden das mindestens eine aliphatische Diol II) und das mindestens eine aliphatische Diisocyanat I) in einem Loop-Reaktor (auch Schleifenreaktor genannt) zum mindestens einen Hydroxy-terminierten Prepolymer umgesetzt.
Zur Umsetzung des mindestens einen Prepolymers, vorzugsweise Hydroxy-terminierten Prepolymers, mit dem mindestens einen Kettenverlängerer zum thermoplastischen Polyurethanpolymer ist es erforderlich, das erfindungsgemäße Verfahren auf den exponentiellen Viskositätsanstieg in dieser Phase abzustimmen. Dies wird erreicht indem bevorzugt Apparate eingesetzt werden, in denen das Reaktionsprodukt mit mechanischer Energie aktiv bewegt wird. Besonders bevorzugt werden Apparate eingesetzt, bei denen sich die Werkstoffoberflächen gegenseitig - bis auf Spiele - abreinigen. Solche Apparate sind beispielsweise gleichlaufende Mehrwellenextruder wie Doppel- oder Vierwellenextruder oder Ringextruder, gegenläufige Mehrwellenextruder, Ko-Kneter oder Planetwalzenextruder und Rotor-Stator Systeme. Weitere geeignete Apparate sind ein- oder zweiwellige großvolumige Kneter. Die zweiwelligen großvolumigen Kneter können gleich- oder gegenläufige sein. Beispiele für großvolumige Kneter sind beispielsweise CRP (Fa. List Technology AG), Reacom (Buss-SMS-Canzler GmbH), Reasil (Buss-SMS-Canzler GmbH), KRC kneader (Kurimoto, Ltd). In einer bevorzugten Ausführungsform wird mindestens ein solcher Apparat mit mindestens einem Statikmischer, Dynamikmischer, Loop- Reaktor oder Mischer-Wärmeübertrager kombiniert, wobei in dem Statikmischer, Dynamikmischer, Loop-Reaktor oder Mischer-Wärmeübertrager aus dem mindestens einen aliphatisch Diol II) und dem mindestens einen aliphatischen Diisocyanat I) das mindestens eine Prepolymer, vorzugsweise Hydroxy-terminierten Prepolymer, erzeugt wird. Neigt eine der Komponenten der Reaktionsmischung zur Kristallisation, so wird die Temperatur der Mischung durch geeignete Maßnahmen in einem Temperaturbereich von 30 K unterhalb bis 150 K oberhalb des Schmelzpunktes, bevorzugt von 15 K unterhalb bis 100 K oberhalb, besonders bevorzugt von 10 K unterhalb bis 70 K oberhalb des Schmelzpunktes der bei der höchsten Temperatur schmelzenden Komponente beziehungsweise des bei der höchsten Temperatur schmelzenden Reaktionsproduktes der Komponenten gehalten. Dabei ist die Verweilzeit im Statikmischer, Dynamikmischer, Loop- Reaktor oder Mischer-Wärmeübertrager bevorzugt so kurz, dass der Viskositätsanstieg (bedingt durch die Polyadditions-Reaktion der reaktiven Komponenten miteinander) nicht zu einer Verstopfüng des Statikmischers, Dynamikmischers, Loop-Reaktors oder Mischer- Wärmeübertragers führt oder ein Druckaufbau auf < 50 bar, bevorzugt < 30 bar, besonders bevorzugt < 20 bar und ganz besonders bevorzugt < 10 bar begrenzt wird, und das entstehende Gemisch einem Apparat zugeführt wird, der der obigen Liste entspricht.
In einer weiteren bevorzugten Ausführungsform findet die Umsetzung des mindestens einen Prepolymers, vorzugsweise Hydroxy-terminierten Prepolymers, mit dem mindestens einen Kettenverlängerer in einem Extruder statt.
In einer weiteren bevorzugten Ausführungsform findet die Herstellung des erfindungsgemäßen thermoplastischen Polyurethanpolymers in einer Kombination eines Loop-Reaktors mit einem Extruder statt.
In einer weiteren bevorzugten Ausführungsform findet die Herstellung des erfindungsgemäßen thermoplastischen Polyurethanpolymers in einer Kombination eines Statikmischers, Dynamikmischers, Loop-Reaktors oder Mischer-Wärmeübertragers mit einem beheizten Transportband statt.
Im Anschluss an die Umsetzung zum thermoplastischen Polyurethanpolymer wird dieses in eine Handelsform gebracht, typischerweise Granulat. Nach der Umsetzung in der finalen Verfahrensstufe liegt das thermoplastische Polyurethanpolymer im schmelzeflüssigen Zustand vor, wird im Schmelzezustand zerkleinert und durch Abkühlung zum Erstarren gebracht oder zuerst durch Abkühlen zum Erstarren gebracht und anschließend zerkleinert. Dies kann beispielsweise mit den dem Fachmann bekannten Methoden der Stranggranulierung, der Unterwasser-Stranggranulierung, der Wasserringgranulierung und der Unterwassergranulierung geschehen. Die Abkühlung erfolgt bevorzugt mit Wasser; auch eine Abkühlung mit Luft oder anderen Medien ist möglich.
Nach Umsetzung auf einem Bandreaktor kann das erfindungsgemäße thermoplastische Polyurethanpolymer auch abgekühlt, gebrochen und gemahlen werden.
Das so erhaltene erfindungsgemäße thermoplastische Polyurethanpolymer kann erfindungsgemäß in einem Feststoffmischprozess gemischt und in einem weiteren Extruder aufgeschmolzen und wieder granuliert werden. Dies ist vor allem dann bevorzugt, wenn erfindungsgemäße thermoplastische Polyurethanpolymer nach dem Bandreaktor gekühlt und gemahlen wird, weil dieser Vorgang auch die Produktform homogenisiert.
Das erfindungsgemäße Herstellungsverfahren kann kontinuierlich oder diskontinuierlich, d.h. als Batch-Verfahren oder Semi-Batch-Verfahren durchgeführt werden.
Als Kettenverlängerer können abhängig vom gebildeten Prepolymer organische Diole, Diamine und Polyisocyanate eingesetzt werden. Im Fall von NCO-terminierten Prepolymeren eignen sich beispielsweise organische Diole und Diamine mit jeweils einem Molekulargewicht von 60 g/mol bis 120 g/mol. Bevorzugt sind als Kettenverlängerer aliphatische Diole mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wie beispielsweise 1,2-Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2- Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5-Pentandiol, 1,6-Hexandiol, 1,2-Ethandiamin und 1,3- Propandiamin. Zur Herstellung des thermoplastischen Polyurethanpolymers wird bevorzugt 1,4- Butandiol als Kettenverlängerer eingesetzt. Im Fall von Hydroxy-terminierten Prepolymeren eigenen sich beispielsweise Polyisocyanate mit einem Molekulargewicht von 140 g/mol bis 170 g/mol, vorzugsweise aliphatischen Diisocyanate mit einem Molekulargewicht von 140 g/mol bis 170 g/mol wie beispielsweise 1,4-Diisocyanatobutan, 1,5-Diisocyanatopentan, 1,6-Diisocyanatohexan und 2- Methyl-l,5-diisocyanatopentan. In einer bevorzugten Ausführungsform des zur Herstellung des thermoplastischen Polyurethanpolymers wird 1,6-Diisocyanatohexan und / oder 1,5- Diisocyanatopentan als Kettenverlängerer eingesetzt. Komponente B
Die Zusammensetzung enthält als Komponente B mindestens einen sterisch gehindertes aminisches Lichtstabilisator (auch als HALS für Hindered Amine Light Stabilizer bezeichnet). Die sterisch gehinderten aminischen Lichtstabilisatoren sind Substanzen enthaltend eine oder mehrere Struktureinheiten gemäß der Formel (1),
Figure imgf000026_0001
wobei
Y für H, R2 oder OR2 steht und
R2 für verzweigtes oder unverzweigtes Ci-Ci3-Alkyl, C2-C2o-Alkenyl, G,-Ci2-Aryl oder -CO-C1-C18- Alkyl steht
Bevorzugt weist die Komponente B einer der folgenden Strukturen auf (2) bis (4) auf
Figure imgf000026_0002
wobei
Z = eine divalente funktionelle Gruppe wie C(0)0, NH oder NHCO ist, R3 = ein divalenter organischer Rest wie (CLL) k mit k = 0 bis 12, C=CH-Ph-OCH3,
Figure imgf000027_0001
ist und R4 für H oder Ci-C2o-Alkyl steht.
Bevorzugt werden sterisch gehinderte aminische Lichtstabilisatoren gemäß den Formeln (5), (6) und (7) eingesetzt
Figure imgf000027_0002
wobei Y und k die oben genannte Bedeutung haben,
Figure imgf000027_0003
wobei Y und R4 die oben genannte Bedeutung haben,
Figure imgf000028_0001
wobei R5 für folgenden Rest steht
Figure imgf000028_0002
in dem Y die oben genannte Bedeutung hat und Re für Wasserstoff oder Ci-Cs-Alkyl steht.
Ebenso kann die Komponente B folgende Struktur (8) aufweisen
Figure imgf000028_0003
wobei R7 für Wasserstoff oder C1-C4 Alkyl steht, R« für Wasserstoff oder einen Methylrest steht und m= 1 oder 2 ist mit der Maßgabe, dass für m gleich 1 :
A Wasserstoff, Ci-C22-Alkyl, C2-C22-Alkenyl, C3-Ci2-Cycloalkyl oder Bicycloalkyl, durch Cyan, Hydroxy oder Ci-C4-Alkoxy carbonat substituiertes Ci-C22-Alkyl, durch Ethersauerstoff, Stickstoff oder Schwefel unterbrochenes oder gegebenenfalls durch Hydroxy substituiertes C4-C22-Alkyl, gegebenenfalls durch Ci-C4-Alkyl, Fluor, Chlor, Ci-C4-Alkoxy oder Di(Ci-C4-alkyl)amino substituiertes C6-C22-Phenyl oder Diphenylalkyl, gegebenenfalls durch Ci-C4-Alkyl oder C1-C4- Alkoxycarbonaly substituiertes Phenyl, oder einen herterocyclischen Rest enthaltenes Ci-C22-Alkyl oder ein Rest gemäß Struktur (8a) ist
Figure imgf000029_0001
in dem R7 und Rs die oben angegebenen Bedeutungen haben und für m gleich 2:
A für C1-C22- Alkylen, C5-C22-Cycloalkylen, Cs-Ci4-Phenlyalkylen, Phenylen oder durch Ethersauerstoff, Stickstoff, Schwefel oder fünf- oder sechsgliedrige Heterocyclen unterbrochenes C4- C30 Alkylen steht.
Ebenso ist es möglich, dass als sterisch gehinderter aminischer Lichtstabilisator eine höhermolekulare Verbindung beispielsweise gemäß den Strukturen (9) und (10) eingesetzt wird. Das kann den Vorteil haben, dass eine zu große Migration an die Bauteiloberfläche verhindert wird.
Figure imgf000029_0002
wobei m für eine ganze Zahl zwischen 1 und 10 steht und n für eine ganze Zahl zwischen 1 und 20 steht, Y die bei Struktur (1) angegebene Bedeutung hat und R9 für C1-C20 Alkyl steht
Figure imgf000029_0003
wobei R9 und Rio jeweils unabhängig voneinander Ci-Cs Alkylen bedeuten, Rn eine Ci-Cs Alkylgruppe bedeutet und p für eine ganze Zahl zwischen 3 und 20 steht.
Besonders bevorzugt ist die Komponente B ausgewählt aus einem Lichtstabilisator gemäß einer der Strukturen (11), (12), (13) und (14)). Am meisten bevorzugt ist die Verbindung gemäß Struktur (11), wobei bei Struktur (11) n für eine ganze Zahl von 10 bis 15 steht
Figure imgf000030_0001
tert.CsHn
(13) wobei bei Struktur (13) n für eine ganze Zahl von 2 bis 5 steht.
Figure imgf000031_0001
Die Verbindung gemäß Struktur (11) ist als CAS 65447-77-0 klassifiziert und kommerziell als Tinuvin™ 622 (BASF, Deutschland) erhältlich.
Die Verbindung gemäß Struktur (12) ist als CAS 52829-07-9 klassifiziert und kommerziell als Tinuvin™ 770 (BASF, Deutschland) erhältlich.
Die Verbindung gemäß Struktur (13) ist als CAS 71878-19-8 klassifiziert und kommerziell als Chimassorb™ 944 (BASF, Deutschland) erhältlich.
Die Verbindung gemäß Struktur (14) ist als CAS 124172-53-8 klassifiziert und kommerziell als Uvinul™ 4050 (BASF, Deutschland) erhältlich.
Am meisten bevorzugt wird die Verbindung gemäß Struktur (11) eingesetzt.
Komponente C
Die Zusammenensetzung kann als Komponente C mindestens einen weiteren, von Komponente B verschiedenen UV Absorber enthalten.
Als Komponente C kommen bevorzugt UV-Stabilisatoren ausgewählt aus mindestens einem Vertreter aus der Gruppe bestehend aus den Substanzklassen der Benzotriazol-Derivate, Triazin- Derivate, Hydroxybenzophenon-Derivate, Cyanoacrlyat-Derivate und vom Oxalinid Typ zum Einsatz.
Bevorzugte Benzotriazol-Derivate haben die allgemeine Struktur (15) in der Ri für Halogen, bevorzugt Chlor, oder Wasserstoff steht
R2 und R3 unabhängig voneinander Wasserstoff, Alkyl oder Aralkyl bedeuten können n für 1 oder 2 steht
Erfindungsgemäß geeignete Benzotriazol-Derivate werden beispielsweise von der BASF AG (Deutschland) unter den Handelsnamen Tinuvin™ 360, Tinuvin™ P, Tinuvin™ 234, Tinuvin™ 312, Tinuvin™ 326, Tinuvin™ 328, Tinuvin™ 329, Tinuvin™ 350 und Tinuvin™ 571 angeboten. Besonders geeignete Benzotriazol-Derivate sind die Verbindungen gemäß den Strukturen (16), (17) und (18):
Figure imgf000032_0002
Struktur (16) ist als CAS 2440-22-4 klassifiziert und als Tinuvin™ P (BASF, Deutschland) kommerziell erhältlich.
Figure imgf000032_0001
Struktur (17) ist als CAS 3896-11-5 klassifiziert und als Tinuvin™ 326 (BASF, Deutschland) kommerziell erhältlich. Struktur (18) ist als CAS 3147-75-9 klassifiziert und als Tinuvin™ 329 (BASF, Deutschland) kommerziell erhältlich.
Aus der Gruppe der Hydroxybbenzophenon-Derivate ist beispielsweise die Verbindung gemäß Struktur (19) geeignet und als Songsorb™ 8100 (CAS 1843-05-06, Songwon, Korea.) kommerziell verfügbar. Weitere kommerziell verfügbare Additive dieser Klasse sind ADK Stab LA- 12 (CAS 4221-80-1, Adeka, Japan), ADK Stab LA-51 (CAS 57472-50-1, Adeka, Japan), Lowilite® 20 (CAS 131-57-7, Si Group, USA) sowie Lowilite® 24 (CAS 131-56-6, Si Group USA).
Figure imgf000033_0001
Erfmdungsgemäß geeignete UV Absorber vom Oxalinid Typ haben die allgemeine Struktur (20)
Figure imgf000033_0002
wobei Ri und R2 jeweils unabhängig voneinander Alkyl oder Aralkyl, bevorzugt Alkyl mit 1 bis 10 Kohlenstoffatomen bedeuten können.
Ein kommerziell verfügbarer UV Absorber vom Oxalinid Typ ist beispielsweise die Verbindung gemäß Struktur (21) (CAS 23949-66-8, Tinuvin™ 312, BASF Deutschland). Erfmdungsgemäß geeignete Triazin-Derivate werden beispielsweise von der BASF AG (Deutschland) unter den Handelsnamen Tinuvin™ 1577 und Tinuvin™ 1600, Cyasorb® 1164 von Solvay (Brüssel, Belgien) sowie von der Adeka Palmarole SAS (Mulhouse, Frankreich) unter dem Handelsnamen ADK Stab™ FA46 angeboten.
In einer bevorzugten Ausführungsform wird ein 2-(4,6-Diaryl-l,3,5-triazin-2-yl)-5-(alkoxy)phenol der allgemeinen Formel (22)
Figure imgf000034_0001
als UV-Stabilisator eingesetzt, in der
R1, R2 und R3 unabhängig voneinander für gleiche oder verschiedene Reste ausgewählt aus der Gruppe bestehend aus CI - bis C8-Alkyl oder CI - bis C8-Aryl, n und p unabhängig voneinander jeweils für eine ganze Zahl von 0 bis 5, bevorzugt für 0, 1 oder 2, besonders bevorzugt für 0 oder 1, m für eine ganze Zahl von 0 bis 4, bevorzugt für 0 oder 1, besonders bevorzugt für 0 und R für einen beliebigen organischen Rest aus Kohlenstoff, Wasserstoff und optional Sauerstoff, bevorzugt für CI - bis C10-Alkyl stehen, wobei R2 und R3 bevorzugt für Methyl oder Phenyl, besonders bevorzugt für Phenyl steht.
Als besonders bevorzugtes Triazin-Derivat wird die Verbinding gemäß Struktur (23) eingesetzt Diese ist unter dem Handelsnamen Tinuvin™ 1600 (BASF, Deutschland) kommerziell verfügbar.
Aus der Gruppe der Cyanoacrylat-Derivate ist beispielsweise die Verbindung gemäß Struktur (24) geeignet und als Uvinol™ 3035 (CAS 5232-99-5, BASF, Deutschland) kommerziell verfügbar.
Figure imgf000035_0001
Am meisten bevorzugt werden als Komponente C die Verbindungen gemäß Struktur (21) und Struktur (23) eingesetzt. Der besondere Vorteil der Verbindung gemäß Struktur (21) liegt in dem besonders geringem Einfluss auf die Eigenfarbe der Zusammensetzung. Damit ist diese Verbindung besonders geeignet in Fällen, in denen die Zusammensetzung keine Farbmittel enthält oder hell eingefärbt ist.
Der Einsatz der Verbindung gemäß Struktur (23) führt zu einem besonders guten Schutz vor Vergilbung oder unerwünschten Oberflächenveränderungen bei Bewitterung, das heißt ein Formkörper aus der Zusammensetzung kann einer Bewitterung über einen sehr langen Zeitraum ausgesetzt werden, bevor die Oberfläche in inakzeptabler Weise geschädigt ist. Komponente D
Neben den Komponenten A, B und optional C kann die Zusammensetzung als Komponente D weitere von Komponente B und C verschiedene Polymeradditive, Füll- und Verstärkungsstoffe oder weitere polymere Komponenten enthalten.
Bei dem Additiv kann es sich beispielsweise um im Bereich der Thermoplasttechnologie gängige Additive handeln. Selbstverständlich kann es ebenfalls von Vorteil sein, mehrere Additive mehrerer Typen zu verwenden.
Als weitere polymere Komponenten geeignet sind bekannte Thermoplasten oder Mischungen solcher Thermoplaste.
Aus den Komponenten A, B und optional C sowie optional D werden die erfindungsgemäßen thermoplastische Formmassen hergestellt. Die erfmdungsgemäßen thermoplastischen Formmassen können beispielsweise hergestellt werden, indem man die jeweiligen Bestandteile der Zusammensetzungen in bekannter Weise vermischt und bei Temperaturen von bevorzugt 185 °C bis 320 °C, besonders bevorzugt bei 190 °C bis 280 °C in üblichen Aggregaten wie beispielsweise Innenknetem, Extrudern und Doppelwellenschnecken schmelzecompoundiert und schmelzeextrudiert. Dieser Prozess wird im Rahmen dieser Anmeldung allgemein als Compoundieren bezeichnet.
Unter Formmasse wird also das Produkt verstanden, das erhalten wird, wenn die Komponenten A, B und optional C sowie optional D schmelzecompoundiert oder schmelzeextrudiert werden.
Die Vermischung der einzelnen Bestandteile der Zusammensetzungen kann in bekannter Weise sowohl sukzessive als auch simultan erfolgen, und zwar sowohl bei etwa 20°C (Raumtemperatur) als auch bei höherer Temperatur. Das bedeutet, dass beispielsweise manche der Bestandteile über den Haupteinzug eines Extruders dosiert und die restlichen Bestandteile über einen Seitenextruder später im Compoundierverfahren zugeführt werden können.
Gegenstand der Erfindung ist auch ein Verfahren zur Herstellung der erfmdungsgemäßen Formmassen.
Die erfmdungsgemäßen thermoplastischen Formmassen können zur Herstellung von Formkörpem, Folien und / oder Fasern jeder Art verwendet werden. Ein weiterer Gegenstand der Erfindung ist daher ein Formkörper, eine Folie und / oder eine Faser, wobei der Formkörper, die Folie oder die Faser mindestens eine erfmdungsgemäße thermoplastische Formmasse umfasst. Diese können beispielsweise durch Spritzguss, Extrusion, insbesondere Rohrextrusion, Blasformverfahren und / oder Schmelzspinnen hergestellt werden. Eine weitere Form der Verarbeitung ist die Herstellung von Formkörpem durch Tiefziehen aus zuvor hergestellten Platten oder Folien. Es ist auch möglich, die Komponenten A, B, und optional C sowie optional D direkt in eine Spritzgussmaschine oder in ein Extrusionsaggregat zu dosieren und zu Formkörper zu verarbeiten.
Ein weiterer Gegenstand der Erfindung ist die Verwendung der erfindungsgemäßen Formmasse zur Herstellung eines spritzgegossenen Formkörpers, eines extrudierten Formkörpers, einer Folie, einer Faser oder eines 3D gedruckten Formkörpers
Insbesondere sind die folgenden Ausführungsformen bevorzugt:
1. Thermoplastische Formmasse enthaltend
A) mindestens ein thermoplastisches Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten:
I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und
II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 hegt, wobei Mz das Zentrifugenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard
B) mindestens einen sterisch gehinderten aminischen Fichtstabilisator.
2. Formmasse gemäß Anspruch 1, dadurch gekennzeichnet, dass als Komponente B mindestens eine Verbindung eingesetzt wird ausgewählt aus der Gruppe bestehend aus den Strukturen (11), (12), (13) und (14), wobei bei Struktur (11) n so gewählt ist, dass es sich hierbei um eine ganze Zahl von 10 bis 15 handelt.
3. Formmasse gemäß einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass als Komponente B die Verbindung gemäß Struktur (11) eingesetzt wird. 4. Formmasse gemäß einem der vorhergehenden Ansprüche enthaltend 0,005 bis 1,5 Gew.-% der Komponente B.
5. Formmasse gemäß einem der vorhergehenden Ansprüche, optional weiterhin enthaltend als Komponente C einen weiteren, von Komponente B verschiedenen UV-Absorber.
6. Formmasse gemäß einer der vorhergehenden Ausführungsformen, weiterhin optional enthaltend als Komponente D weitere von den Komponenten B und C verschiedene Polymeradditive, Füll- und Verstärkungsstoffe und/oder weitere polymere Komponenten.
7. Formmasse gemäß Ausführungsform 5, dadurch gekennzeichnet, dass die Komponente C ausgewählt ist aus der Gruppe bestehend aus Benzotriazol-Derivaten, Triazin-Derivaten, Hydroxybenzophenon-Derivaten, Cyanoacrlyat-Derivaten und vom Oxalinid Typ.
8. Formmasse gemäß Ausführungsform 7, dadurch gekennzeichnet, dass die Komponente C ein Triazin Derivat ist.
9. Formmasse gemäß Ausführungsform 7, dadurch gekennzeichnet, dass die Komponente C vom Oxalinid Typ gemäß Struktur (20) ist.
10. Formmasse gemäß einer der vorhergehenden Ausführungsformen enthaltend 0,005 bis 1,5 Gew.- % der Komponente B.
11. Formmasse gemäß einer der vorhergehenden Ausführungsformen enthaltend 0,01 bis 0,8 Gew.- % der Komponente B.
12. Formmasse gemäß einer der Ausführungsformen 1 bis 10 enthaltend 38,5 bis 99,985 Gew.-% der Komponente A, 0,005 bis 1,5 Gew.-% der Komponente B und 0 bis 1,5 Gew.-% der Komponente C und 0 bis 60 Gew.-% der Komponente D.
13. Formmasse gemäß einer der vorhergehenden Ausführungsformen enthaltend , weiter bevorzugt 79,5 bis 99,89 Gew.-% der Komponente A, 0,01 bis 0,8 Gew.-% der Komponente B und 0,1 bis 0,8 Gew.-% der Komponente C und 0,1 bis 20 Gew.-% der Komponente D.
14. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw der Komponente A in einem Bereich von 2,5 bis 5,5 liegt. 15. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw der Komponente A in einem Bereich von 2,5 bis 5 hegt.
15. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass der Mz- Wert der Komponente A in einem Bereich von 80000 g/mol bis 900000 g/mol liegt, bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
17. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass der Mz- Wert der Komponente A in einem Bereich von 85000 g/mol bis 760000 g/mol liegt, bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard.
18. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A zu mindestens 96 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse des Polyurethanpolymers, besteht.
19. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A zu mindestens 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse des Polyurethanpolymers, besteht.
20. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diisocyanate I) ausgewählt sind aus der Gruppe bestehend aus 1,4-Diisocyanatobutan, 1,5-Diisocyanatopentan, 1,6-Diisocyanatohexan, 2-Methyl-l,5- diisocyanatopentan und / oder Mischungen aus mindestens zwei hieraus, vorzugsweise 1,5- Diisocyanatopentan und / oder 1,6-Diisocyanatohexan.
21. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diisocyanate I) ausgewählt sind aus der Gruppe bestehend aus 1,5-Diisocyanatopentan und / oder 1,6-Diisocyanatohexan.
22. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diisocyanat I) 1,6-Diisocyanatohexan ist. 23. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diole II) ausgewählt sind aus der Gruppe bestehend aus 1,2-Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4-Butandiol, 1,5- Pentandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus, vorzugsweise 1,3- Propandiol, 1,4-Butandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus, besonders bevorzugt 1,4-Butandiol.
24. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diole II) ausgewählt sind aus der Gruppe bestehend 1,3- Propandiol, 1,4-Butandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus, besonders bevorzugt 1,4-Butandiol.
25. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diol II) 1,4-Butandiol ist.
26. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A einen Urethangruppengehalt von 40 Gew.-% bis 60 Gew.-%, vorzugsweise von 40 Gew.-% bis 52 Gew.-%, bezogen auf das Gesamtgewicht des thermoplastischen Polyurethanpolymers, aufweist.
27. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A einen Urethangruppengehalt 40 Gew.-% bis 52 Gew.-%, bezogen auf das Gesamtgewicht des thermoplastischen Polyurethanpolymers, aufweist.
28. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A ein mittels Elementaranalyse bestimmtes Gewichtsprozent-Verhältnis von O zu N von > 1,5:1 bis < 2,6:1 und ein mittels Elementaranalyse bestimmtes Gewichtsverhältnis N zu C von > 1: 10 bis < 1:3 aufweist.
29. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A ein semikristallines thermoplastisches Polyurethanpolymer ist.
30. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A einen Glasübergangspunkt von < 50 °C, vorzugsweise im Bereich zwischen > 0° C und < 50 °C aufweist, bestimmt mit Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004). 31. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A einen Schmelzpunkt von > 140 °C, vorzugsweise im Bereich zwischen 150°C und 200°C, aufweist bestimmt mit Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004).
32. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass zwischen dem Glasübergangspunkt, bestimmt mit Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004), und dem Schmelzpunkt, bestimmt mit Differential Scanning Calorimetry gemäß DIN EN 61006 (November 2004), der Komponente A mindestens 100° C liegen.
33. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die zur Erzeugung der Komponente A eingesetzten Aufbaukomponenten zu 95 Gew.-% bis 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II) und zu 0,1 Gew.-% bis 5 Gew.-% aus einem oder mehreren Polyisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV) bestehen, bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten.
34. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A erhalten wird oder erhältlich ist durch die Umsetzung von einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol und mit mindestens einem Kettenverlängerer, wobei in einem ersten Schritt zumindest ein oder mehrere aliphatische Diisocyanate A) mit einem Molekulargewicht von 140 g/mol bis 170 g/mol mit ein oder mehreren aliphatischen Diolen B) mit einem Molekulargewicht von 62 g/mol bis 120 g/mol zu mindestens einem Prepolymer umgesetzt werden, vorzugsweise zu mindestens einem Hydroxy- terminierten Prepolymer, und das im ersten Schritt erhaltende mindestens eine Prepolymer in einem zweiten Schritt mit mindestens einem Kettenverlängerer zum thermoplastischen Polyurethanpolymer umgesetzt wird, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten A) und einem oder mehreren aliphatischen Diolen B), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate A) und die einen oder mehreren aliphatischen Diole B) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifügenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard. 35. Formmasse nach Ausführungsform 34, wobei die Umsetzung in einem Schleifenreaktor (Loop- Reactor) erfolgt.
36. Formmasse gemäß einer der vorhergehenden Ausführungsformen, dadurch gekennzeichnet, dass die Komponente A erhalten wird oder erhältlich ist durch die Umsetzung von einem oder mehreren aliphatischen Diisocyanaten A), mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und einem oder mehreren aliphatischen Diolen B), mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, gegebenenfalls in Gegenwart mindestens eines Katalysators und/ oder Hilfs- und Zusatzstoffen, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten A), und einem oder mehreren aliphatischen Diolen B), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Polyisocyanate und die einen oder mehreren aliphatischen Polyole in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden in einem Verfahren umfassend die folgenden Schritte:
Mischen eines Diisocyanatstroms (A) und eines Diolstroms (B) in einer ersten Mischungseinrichtung (7), so dass ein Mischungsstrom (C) erhalten wird, wobei die Massenströme des Diisocyanatstroms (A) und des Diolstroms (B) so eingestellt werden, dass der Isocyanat-Index im Mischungsstrom (C) von 55 bis 85 beträgt,
Einleiten des Mischungsstroms (C) in einen Kreislaufstrom (D), der in einem Kreislauf geführt wird, wobei die Monomere des Diisocyanatstroms (A) und des Diolstroms (B) im Kreislaufstrom (D) zu OH-funktionellen Prepolymeren weiterreagieren,
Abteilen eines Teilstroms vom Kreislaufstrom (D) als Prepolymerstrom (E) und Einleiten desselben in einen Extruder (18),
Einleiten eines Isocyanatzuführungsstroms (F) in den Extruder (18) in Extruderarbeitsrichtung stromabwärts der Einleitung des Prepolymerstroms (E), wobei die Einleitung in der Weise erfolgt, dass die im Prepolymerstrom (E) enthaltenen OH-funktionellen Prepolymere und das im Isocyanatzuführungsstrom (F) enthaltene Polyisocyanat in einem Isocyanat- Index von 85 bis 120 zueinander stehen,
Umsetzen des Prepolymerstroms (E) mit dem Isocyanatzuführungsstrom (F) in dem Extruder (18) unter Erhalt des thermoplastischen Polyurethans (G) als Extrudat, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 liegt, wobei Mz das Zentrifugenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard. 37. Formmasse gemäß einer der vorhergehenden Ausführungsformen bestehend zu mindestens 90 Gew.-% aus den Komponenten A, B, C, D und E.
38. Formmasse gemäß einer der vorhergehenden Ausführungsformen bestehend aus den Komponenten A, B, C, D und E.
39. Verwendung einer Formmasse gemäß einer der vorhergehenden Ausführungsformen zur Herstellung von Formkörpem.
40. Formkörper enthaltend eine Formmasse gemäß einer der vorhergehenden Ausführungsformen 1 bis 39.
41. Verwendung eines sterisch gehinderten aminischen Fichtstabilisators, optional in Verbindung mit einem weiteren verschiedenen UV Stabilisator, zur Verringerung von Oberflächendefekten und Farbveränderungen nach Bewitterung sowie zur Stabilisierung von mechanischen Eigenschaften von Zusammensetzungen enthaltend ein thermoplastisches Polyurthanpolymer gemäß Komponente A.
Die Erfindung soll anhand der nachfolgenden Beispiele näher erläutert werden, ohne sie jedoch hierauf zu beschränken.
Zur näheren Erläuterung der Erfindung dienen die nachfolgend erläuterte Abbildung und die Beispiele, wobei diese lediglich Anschauungsbeispiele für bestimmte Ausführungsformen darstellen, nicht jedoch eine Beschränkung des Umfangs der Erfindung. Es zeigen im Einzelnen:
Abbildung 1: Bevorzugte Ausführungsform eines Aufbaus zur Durchführung einer zweistufigen kontinuierlichen Herstellung eines erfindungsgemäßen thermoplastischen Polyurethans, durch Reaktionsfolge in Schleifenreaktor und Extruder.
Beispiele
Herstellung der Komponente A
Alle Prozentangaben beziehen sich, soweit nichts Anderslautendes vermerkt ist , auf das Gewicht.
Die zur Zeit der Versuchsdurchführung herrschende Umgebungstemperatur von 25 °C wird als RT (Raumtemperatur) bezeichnet.
Verwendete Rohstoffe:
1,6-Hexamethylendiisocyanat (HDI, Reinheit > 99 Gew.-%) wurde von der Covestro AG bezogen. 1,4-Butandiol (BDO, Reinheit > 99 Gew.-%) wurde von der Firma Ashland bezogen. Hexafluorisopropanol wurde von der Firma flurochem in einer Reinheit von 99,9 Gew.-% bezogen. Kaliumtrifluoracetat bezogen von der Firma Aldrich, in einer Reinheit von 98 Gew.-%.
Gelpermeationschromatographie:
Die Molmassen der Polymere wurden mit Hilfe einer Gelpermeationschromatographie (GPC) bestimmt. Dazu wurde die zu vermessende Probe in einer Fösung von 3 g Kaliumtrifluoracetat in 400 Kubikzentimeter Hexafluorisopropanol aufgelöst (Probenkonzentration ca. 2 mg/Kubikzentimeter). Die jeweiligen GPCs wurden mit folgenden Komponenten bei einer Flussrate von 1 Kubikzentimeter/Minute gemessen:
Pumpe: HPFC-Pumpe 515 (Waters GmbH)
Detektor: Smartline RI-Detektor 2300 (Knauer Wissenschaftliche Geräte)
Säulen: 1 Vorsäule, 1000 Ä PSS PFG 7 pm, 300 Ä PSS PFG 7 pm, 100 Ä PSS PFG 7 pm in der angegebenen Reihenfolge
Entgasung: Degaser PSS (Polymer Standards Service GmbH)
Inj ektionsvolumen : 100 Mikroliter
Temperatur: 23 - 25 °C
Molmassen-Standard: Polymethylmethacrylat-Standard-Kit (PSS Polymer Standards Service GmbH)
Mz und Mw wurden wie oben angegeben berechnet.
Differential Scanning Calorimetry (DSC)
Schmelzpunkte und Glasübergangspunkte wurde mittels DSC (Differential Scanning Calorimetry) mit einem Mettler DSC 12E (Mettler Toledo GmbH, Gießen, DE) entsprechend DIN EN 61006 (November 2004) bestimmt. Eine Kalibrierung erfolgte durch die Temperatur des Schmelz-Onsets von Indium und Blei. Es wurden 10 mg Substanz in Normalkapseln eingewogen. Die Messung erfolgte durch drei Aufheizungen von -50 °C bis +200 °C bei einer Heizrate von 20 K/min mit anschließender Abkühlung mit einer Kühlrate von 20 K/min. Die Kühlung erfolgte durch flüssigen Stickstoff. Als Spülgas wurde Stickstoff verwendet. Die angegebenen Werte basieren jeweils auf der Auswertung der 2. Aufheizkurve.
Herstellung der Komponente A (Abbildung 1):
Aus einer 250 - Liter - Vorlage für 1,6-Hexamethylendiisocyanat 1 wurde mit Hilfe einer Zahnringpumpe 2 (Firma HNP, MZR 7255) ein 1,6-Hexamethylendiisocyanat -Strom A zu einem Statikmischer 7 gefördert. Der Durchsatz des 1,6-Hexamethylendiisocyanat -Stroms A wurde mittels eines Massedurchflussmessers 3 (Firma Bronkhorst, Mini Cori-Flow MIX, max. Durchfluss 12 kg/h) gemessen. Aus einer 250 - Liter - Vorlage für 1,4-Butandiol 4 wurde mit Hilfe einer Zahnringpumpe 5 (Firma HNP, MZR 7205) ein 1,4-Butandiol-Strom B zum Statikmischer 7 gefördert. Der Durchsatz des 1,4-Butandiol-Stroms wurde mittels eines Massedurchflussmessers 6 (Firma Bronkhorst, Mini Cori-Flow MIX, max. Durchfluss 8 kg/h) gemessen. Die Temperatur des 1,6- Hexamethylendiisocyanats betrug dabei Raumtemperatur. Die Temperatur des 1,4-Butandiols betrug 40 °C. In dem Statikmischer 7 (Sulzer SMX, Durchmesser 6 mm, Verhältnis von Länge zu Durchmesser L/D = 10) wurden der 1,6-Hexamethylendiisocyanat-Strom A und der 1,4-Butandiol- Strom B miteinander gemischt. Dies ist der Strom C.
Der gemischte und dispergierte Strom C wird in einem Umlauf mit einem umlaufenden Polymerstrom D in einem Statikmischer 8 (Statikmischer äquivalent zu Sulzer SMX, Innendurchmesser 34 mm, L/D=20) zu einem Strom H gemischt. Die Temperatur des Stromes D betrug 182 °C.
Der gemischte und teilweise schon reagierte Strom H wurde in einen temperierbaren statischen Mischer 9 geführt. Dort lief die Reaktion zum großen Teil ab und die entstehende Reaktionswärme wurde abgeführt. Der temperierbare statische Mischer 9 war ähnlich aufgebaut wie ein Sulzer SMR- Reaktor mit innenhegenden, gekreuzten Rohren. Er hatte ein Innenvolumen von 1,9 Litern, eine Wärmeaustauschfläche von 0,44 Quadratmeter. Er war mit Wärmeträgeröl beheizt/gekühlt. Die Heizmitteltemperatur am Eintritt betrug 180 °C.
Aus dem temperierbaren statischen Mischer 9 trat der Produktstrom als weitgehend ausreagierter Strom E mit einer Temperatur von 183 °C aus. Der Strom E wurde an einer Verzweigung 11 in zwei Teilströme F und G aufgespalten. Der Druck des Teilstrom F wurde an einer Zahnradpumpe 10 erhöht. Der Teilstrom F wurde nach der Pumpe zum oben erwähnten Teilstrom D.
Die Zahnradpumpe 10 (Firma Witte Chem 25,6-3), hatte ein Volumen pro Umdrehung von 25,6 Kubikzentimeter und eine Drehzahl von 50 pro Minute. Die ganze Umlauf war vollgefüllt, und das Polymer zum großen Teil inkompressibel. Daher war der Massenstrom des Stroms G identisch mit dem des Stroms C. Der Strom G bestand aus Oligomer. Der ganze Umlauf bestand aus doppelwandig ausgeführten Rohrleitungen und Apparaten, die mit Thermoöl beheizt waren. Die Heizmitteltemperatur betrug 182 °C.
Hinter dem Druckhalteventil 12 wurde der Strom G an einem Dreiwegeventil 13 vorbeigeführt. Dort konnte es bei An- und Abfahren oder bei Störungen auf einen Abfallbehälter 14, ein offenes 60- Uiter-Metallfass mit Absaugung, gefahren werden. Im regulären Betrieb wurde der Strom G auf einen Extruder 18 geleitet.
Aus der 1,6-Hexamethylendiisocyanat-Vorlage 1 wurde mit Hilfe einer Mikrozahnringpumpe 15 (MZR 6355 der Firma HNP) ein 1,6-Hexamethylendiisocyanat-Strom J entnommen. Der Durchsatz des 1,6-Hexamethylendiisocyanat-Stroms J wurde mittels eines Massedurchflussmessers 16 (Firma Bronkhorst, Mini Cori-Flow, MIX, maximaler Durchfluss 2 kg/h) gemessen. Die Temperatur des 1,6-Hexamethylendiisocyanat-Stroms J betrug ebenfalls Raumtemperatur. Dieser Strom wurde ebenfalls auf den Extruder 18 geleitet.
Der Extruder 18 war eine ZSK 26 MC der Firma Coperion, der bei Temperaturen von 200 °C und einer Drehzahl von 66 Umdrehungen pro Minute betrieben wurden. Auf diesem Extruder wurde der Strom G über eine Entlüftung 17, die bei ca. 1 mbar Unterdrück gegenüber dem Umgebungsdruck betrieben wurde, von eventuell mit den Stoffströmen A und B eingeschleppten Inertgasen und möglichen flüchtigen Reaktionsprodukten befreit. Stromab von der Zugabe des Oligomerstroms G wurde der 1,6-Hexamethylendiisocyanat-Strom J zugegeben und die Reaktion zum Polymer durchgeführt. Vor Ende des Extruders wurde der entstehende Polymerstrom über eine Entgasung 19 noch von flüchtigen Bestandteilen befreit. Der Druck in dieser Entgasung betrug 200 mbar unter Umgebungsdruck. Der Polymerstrom K wurde durch zwei Düsen ausgepresst, in einem mit deionisierten Wasser (VE-Wasser) gefüllten Wasserbad 20 abgekühlt und durch einen Granulator 21 zu Granulat zerschnitten.
Tabelle 1 zeigt die Stoffströme, die zur Herstellung der Komponente A verwendet wurden
Beschreibung der verwendeten Extruderkonfiguration:
Wenn in der nachfolgenden Beschreibung von „Elementen“ die Rede ist, so kann es sich um ein oder mehrere Elemente handeln. Dem Fachmann ist klar, dass Extruderelemente bei gleicher Außenkontur die gleiche Aufgabe erfüllen, unabhängig von der Stückelung.
Für Al: Eine Dosierung mit Entgasung, gefolgt von rückfördemden Elementen mit einer Länge von 12 mm, einer Förderzone von 48 mm mit Elementen einer Steigung von 48 mm, in der das HDI dosiert wurde, gefolgt von einer Knetzone von 144 mm, einer Förderzone von 32 mm mit Elementen der Steigung 16 mm, eine Zone mit 24 mm Länge mit Förderelementen der Steigung 24 mm, einer Knetzone von 24 mm, einer Förderzone von 248 mm mit Elementen von 16 und 24 mm Steigung, eine Zone mit rückfördemden Elementen von 12 mm Länge, eine Zone mit Förderelementen mit einer Länge von 132 mm mit einer Entgasung und einer Zone von 120 mm Länge mit Förderelementen der Steigung 24 mm als Druckaufbauzone vor der Düse.
Für A2 und A3 :
Eine Oligomer-Dosierung, gefolgt von einem rückfördemden Elemente der Länge 12 mm und der Steigung 24 mm, gefolgt von einer Entgasungszone der Länge 84 mm mit Elementen der Steigung 48 mm und 24 mm, wobei die Länge der Gehäuseöffnung 50 mm betrug, gefolgt von einem rückfördemden Element der Länge 12 mm, gefolgt von einer Dosierzone mit einem Förderelement, für das HDI der Länge 24 mm mit der Steigung 48 mm, gefolgt von einer Knetzone der Länge 84 mm, eine Zone mit Förderelementen der Steigung 12 mm mit der Länge von 240 mm, einer Zone mit Förderelementen der Steigung 16 mm mit der Länge von 128 mm, eine Zone mit einem rückfördemden Element der Steigung 24 mm mit der Länge 12 mm, eine Zone zur Entgasung mit Förderelementen der Steigung 48 mm mit der Länge 96 mm, an der seitlich die Entgasungsschnecke angebracht war, und eine Zone mit Förderelementen der Steigung 16 mm mit der Länge 96 mm.
Tabelle 1: Stoffströme bei der Herstellung der Komponente A
Figure imgf000047_0001
Charakterisierung der hergestellten Komponente A
Es ergaben sich folgende charakteristische Werte für die Molmassenverteilung der eingesetzten Komponenten Al, A2 und A3:
Al:
Mz = 283600 /mol
Mw = 76100 g/mol, damit Mz / Mw = 3,73 A2:
Mz = 379000g/mol
Mw = 80000g/mol, damit Mz / Mw = 4,7
Die Komponente A2 weist eine Glasübergangstemperatur Tg von 34 °C und eine
Schmelzetemperatur Tm von 183 °C auf.
Die Komponente A2 weist einen Urethangruppengehalt gemäß der oben dargestellten Berechnung von 45 % auf.
A3:
Mz = 300000 g/mol
Mw = 72000 g/mol, damit Mz / Mw = -4,1
Die Komponente A3 weist eine Glasübergangstemperatur Tg von 34 °C und eine
Schmelzetemperatur Tm von 183 °C auf.
Die Komponente A3 weist einen Urethangruppengehalt gemäß der oben dargestellten Berechnung von 45 % auf.
Herstellung des Vergleichsbeispiels 1:
In einem Rührkessel (250 ml) wurden bei 23 °C 53,02 g 1,4-Butandiol mit 96,92 g HDI verrührt. Anschließend wurde das Reaktionsgefäß mit Stickstoff gespült und unter Rühren (170 Umdrehungen pro Minute, U/min) auf 90 °C geheizt. Nachdem die Innentemperatur des Rührkessels auf 90 °C gestiegen war, wurde die Heizung entfernt. Im Verlauf der nächsten 5 Minuten stieg die Innentemperatur auf 240 °C. Der Versuch wurde beendet als die Reaktionsmischung nicht mehr gerührt werden konnte, da sich das Produkt verfestigt hatte.
Herstellung des Vergleichsbeispiels 2:
In einem Rührkessel (250 ml) wurden 53,02 g 1,4-Butandiol für 30 Minuten unter Rühren (170 U/min) und Stickstoffeinleitung auf 90 °C geheizt. Anschließend wurden über einen Zeitraum von 45 Minuten 96,98 g HDI kontinuierlich zu dem Butandiol dosiert. Hierbei wurde die Temperatur des Reaktionsgemisches konstant um 4 °C pro Minute erhöht, bis eine Temperatur von 190 °C erreicht wurde (25 Minuten). Sobald eine Produkttemperatur von 190 °C erreicht wurde, wurde die Geschwindigkeit des Rührers auf 300 U/min erhöht. Die Temperatur im Rührkessel wurde konstant zwischen 190 °C und 200 °C gehalten.
Nach Ende der HDI Dosierung wurde die Schmelze weitere 5 Minuten gerührt. Anschließend wurde sie im heißen Zustand in eine Aluminiumform gegossen. Komponente B:
Bl: Sterisch gehinderte aminischer Lichtstabilisator gemäß gemäß Struktur (11), CAS 65447-77-0, Tinuvin™ 622, BASF (Deutschland)
B2: Sterisch gehinderte aminischer Lichtstabilisator gemäß Struktur (12), CAS 52829-07-9, Tinuvin™ 770, BASF (Deutschland)
B3: Sterisch gehinderte aminischer Lichtstabilisator gemäß Struktur (13), CAS 71878-19-8, Chimassorb™ 944, BASF (Deutschland)
B4: Sterisch gehinderte aminischer Lichtstabilisator gemäß Struktur (14), CAS 124172-53-8, Uvinul™ 4050, BASF (Deutschland)
CI: UV Absorber vom gemäß Struktur (16), CAS 2440-22-4, Tinuvin™ P, BASF (Deutschland) C2: UV Absorber vom gemäß Struktur (17), CAS 3896-11-5, Tinuvin™ 326, BASF (Deutschland) C3: UV Absorber vom gemäß Struktur (18), CAS 3147-75-9, Tinuvin™ 329, BASF (Deutschland) C4: UV Absorber vom gemäß Struktur (21), CAS 23949-66-8, Tinuvin™ 312, BASF (Deutschland) C5: UV Absorber vom gemäß Struktur (23), CAS, Tinuvin™ 1600, BASF (Deutschland)
C6: UV Absorber vom gemäß Struktur (24), CAS 5232-99-5, Uvinul™ 3035, BASF (Deutschland) Herstellung der Probenkörper für die Messung des Biegemoduls:
Zur Herstellung der Probenkörper (80 mm x 10 mm x 4 mm-Stäbe) wurde Polymergranulat aus der Komponente Al sowie aus den Vergleichsbeispielen 1 und 2 in einem “Mikro Compounder Model 2005” der Firma DSM Xplore aufgeschmolzen. Die Verarbeitungstemperatur wurde auf 195 °C bei 100 U/min eingestellt. Nach einer Verweilzeit im Extruder von 2 Minuten, wurde die Schmelze in die „Micro lOcc Injection Moulding Maschine“ der Firma DSM Xplore überführt. Die Spritzgussform wurde auf 100 °C temperiert. Der Druck beim Spritzgießen wurde auf 6 bar (10 Sekunden) eingestellt. Der Nachdruck betrug 9 bar (10 Sekunden). Die spritzgegossenen Biegestäbe wurden nach 20 Sekunden manuell entformt.
Bestimmung des Biegemoduls: Der Biegemodul wurde an den oben beschriebenen Probekörpem bestimmt, durch einen langsamen Dreipunkt-Biegeversuch bei Raumtemperatur gemäß DIN EN ISO 178 (September 2013), durchgeführt mit einer Universalprüfmaschine 5566 der Firma Instron mit einer Geschwindigkeit von 5 mm/Minute, einem Finnenradius von 5 mm und einer Auflagedistanz von 64 mm.
In Tabelle 2 finden sich Daten für Formmassen enthaltend nur die Komponente Al sowie die Vergleichsbeispiele 1 und 2. Wie sich aus den Daten erkennen lässt, ergibt sich ein erhöhtes Biegemodul, wenn Mz / Mw im erfindungsgemäßen Bereich liegt. Damit ist erkennbar, dass dieser Teil der der Erfindung zugrundeliegenden Aufgabe durch Formmassen mit diesem Merkmal gelöst wird.
Tabelle 2: Eigenschaften der thermoplastischen Polyurethane ohne Komponente B oder C
Figure imgf000050_0001
Herstellung und Prüfung der erfindungsgemäßen Formmassen
Das Mischen der Komponenten erfolgte auf einem Zweiwellenextruder ZSK-25 der Fa. Coperion bei einer Massetemperatur von 200°C. Die Formkörper wurden bei einer Massetemperatur von 200°C und einer Werkzeugtemperatur von 60°C auf einer Spritzgießmaschine Typ Arburg 270 E hergestellt.
Es wurden Probekörper der Dimension 60 mm x 40 mm und einer Dicke von 4 mm hergestellt und einer Bewitterung (Wechsel aus 102 Minuten trockener UV- Belichtung und 18 Minuten Beregnung bei jeweils 65 °C Schwarztafeltemperatur) für maximal 5000 Stunden gemäß ISO 4892- 2a (2013) unterzogen.
Es wurden verschiedene Bewertungen des Einflusses der Bewitterung auf die Probekörper vorgenommen. Die Ergebnisse sind in dder Tabelle 3 zusammengestellt.
Zum Einen traten bei einigen Proben nach Belichtung auf der Oberfläche störende Rillen auf, die die Oberflächenqualität mindern. Es wurde festgehalten, wie lange die Bewitterung erfolgte, bevor die die Rillen auftraten. Wenn nach 5000 Stunden noch keine Rillenmuster sichtbar waren, wurde „ > 5000 “ eingetragen.
Weiterhin wurden die Farbveränderungen beim Gelbwert (YI für Yellowness Index) sowie beim Farbort E nach einer Bewitterungszeit von jeweils 4000 Stunden gemessen mit einem UltraScan Pro der Firma Hunterlab.
Formkörper aus Zusammensetzungen enthaltend zusätzlich zur Komponente A weiterhin die Komponente B und/oder C können bereits vor der Belichtung eine andere Grundfarbe als ein Formkörper bestehend nur aus Komponente A aufweisen. Daher wird in allen Fällen die Veränderung des Farbortes E (AE) nach der Belichtung auf einen Formkörper enthaltend nur Komponente A (V3) bezogen. So ist zum Beispiel AE bei Beispiel 1 = E (Bsp. 1 nach 4000 h) - E (V3 nach 0 h).
Die Veränderung des Gelbwertes YI (DUI) bezieht sich aber auf die jeweils angegebene Zusammensetzung vor der Belichtung. So ist zum Beispiel DUI bei Beispiel 1 = YI (Bsp. 1 nach 4000 h) - YI (Bsp. 1 nach 0 h).
Die Zugfestigkeit wurde gemäß ISO 527 (Version von 1996) an Schulterstäben mit den Maßen 170 x 10 x 4 mm bei Raumtemperatur bestimmt.
Weiterhin wurden solche Probekörper für 2000 Stunden der oben beschriebenen Bewitterung nach ISO 4892- 2a (2013) unterzogen und danach die Zugfestigkeit wie oben beschrieben bestimmt. Es wird dann berechnet, welcher Anteil (in %) der Zugfestigkeit nach dieser Lagerung erhalten bleibt. Die Daten sind in Tabelle 4 zusammengefasst.
Wie sich aus den Daten in Tabelle 3 zeigt, kann durch Zugabe der Komponente B die Zeit bis zum Auftreten der unerwünschten Rillenbildung deutlich verlängert werden (Bsp. 1 gegenüber Vergleichsbeispiel V3). Weiterhin ist zudem die Verbesserung die erfmdungsgemäße Komponente B größer als mit einem UV Absorber, der kein sterisch gehinderten aminischen Lichtstabilisator ist (Bsp. 1 gegenüber V4).
Weiterhin zeigt sich, dass die Zeit bis zum Auftreten der Rillen noch weiter verlängert werden kann, wenn neben der Komponente B auch die Komponente C enthalten ist (Bsp. 1 gegenüber den Beispielen 2, 4, 5, 6, 7 und 11). Die Verbesserung ist auch größer, als wenn nur die Konzentration der Komponente B erhöht wird (Bsp. 3). Die Kombination der Komponenten B und C ist also besonders vorteilhaft. Neben dem wichtigsten Kriterium der möglichst langen Vermeidung von störenden Rillen auf der Bauteiloberfläche zeigen sich beim verschiedenen Kombinationen der Komponenten B und C Unterschiede in der Verfärbung nach Belichtung. Einerseits ist es besonders vorteilhaft, wenn nach der Bewitterung DE möglichst gering ist Dann unterscheidet sich die Zusammensetzung mit den Komponenten B und C hinsichtlich des Farbwertes E nur wenig von der reinen (nicht additivierten) Komponente A vor der Bewitterung. Für diese Anforderung ist die Kombination der Komponenten B 1 und C4 am besten geeignet (Bsp. 6). Andererseits ist es vorteilhaft, wenn die Vergilbung möglichst gering ist, also der Gelbwert (YI) in möglichst geringer Weise während der Bewitterung zunimmt und damit DUI klein ist. Bei besonders gutem Schutz gegen Vergilbung fällt der Gelbwert bei Bewitterung zunächst sogar ab, so dass in Tabelle 3 negative Werte eingetragen sind. Dies ist durch eine gewisse Eigenfarbe der zugegebenen Stabilistoren und die dadurch entstehende leichte Verfärbung des Ausgangspolymers vor Beginn der Bewitterung bedingt. Nach Start der Bewitterung kommt es durch den Einfluss der UV Strahlung zuerst zu einer Entfärbung des durch die Additiveigenfarbe verfärbten Ausgangspolymers. Auch für das reine Ausgangspolymer kann man am Anfang eine leichte Entfärbung messen.
Dies sieht man zunächst in negativen Delta YI-Werten. Sobald die eingesetzten Stabilisatoren (irreversibel) verbraucht wurden nimmt dann die Vergilbung zu und somit werden die negativen Delta YI-Werte positiv. Ein hoher negativer Wert deutet also auf einen langen Zeitraum bis zum Eintreten einer Vergilbung hin. In dieser Hinsicht ist die Kombination der Komponenten B 1 und C5 besonders günstig (Bsp. 7).
Tabelle 3: Zusammensetzungen und Messungen der Bewitterungsbeständigkeit.
Figure imgf000053_0001
Tabelle 4: Zusammensetzungen und mechanische Eigenschaften nach Bewitterung
Figure imgf000054_0001
Die Daten in Tabelle 4 zeigen, dass sich durch die Zugabe der Komponenten B und C ein deutlich besserer Erhalt der Zugfestigkeit nach Bewitterung erreichen lässt.

Claims

Patentansprüche
1. Thermoplastische Formmasse enthaltend
A) mindestens ein thermoplastisches Polyurethanpolymer erhältlich durch die Umsetzung von mindestens folgenden Aufbaukomponenten:
I) einem oder mehreren aliphatischen Diisocyanaten mit einem Molekulargewicht von 140 g/mol bis 170 g/mol und
II) einem oder mehreren aliphatischen Diolen mit einem Molekulargewicht von 62 g/mol bis 120 g/mol, wobei die zur Erzeugung des thermoplastischen Polyurethanpolymers eingesetzten Aufbaukomponenten zu mindestens 95 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten, bestehen, wobei die einen oder mehreren aliphatischen Diisocyanate I) und die einen oder mehreren aliphatischen Diole II) in einem molaren Verhältnis im Bereich von 1,0 : 0,95 bis 0,95 : 1,0 eingesetzt werden, dadurch gekennzeichnet, dass das Verhältnis Mz/Mw des thermoplastischen Polyurethanpolymers in einem Bereich von 2,3 bis 6 hegt, wobei Mz das Zentrifugenmittel der Molmasse und Mw das Massenmittel der Molmasse ist, jeweils bestimmt durch Gelpermeationschromatographie in Hexafluoroisopropanol gegen Polymethylmethacrylat als Standard
B) mindestens einen sterisch gehinderten aminischen Lichtstabilisator.
2 Formmasse gemäß Anspruch 1, dadurch gekennzeichnet, dass als Komponente B mindestens eine Verbindung eingesetzt wird ausgewählt aus der Gruppe bestehend aus den Strukturen (11), (12), (13) und (14)
Figure imgf000055_0001
wobei . bei Struktur (11) n für eine ganze Zahl von 10 bis 15 steht und bei Struktur (13) n für eine ganze Zahl von 2 bis 5 steht.
3. Formmasse gemäß Anspruch 2, dadurch gekennzeichnet, dass als Komponente B die Verbindung gemäß Struktur (11) eingesetzt wird.
4. Formmasse gemäß einem der vorhergehenden Ansprüche enthaltend 0,005 bis 1,5 Gew.-% der Komponente B.
5. Formmasse gemäß einem der vorhergehenden Ansprüche, weiterhin enthaltend als Komponente C einen weiteren, von Komponente B verschiedenen UV-Absorber.
6. Formmasse gemäß Anspruch 5, dadurch gekennzeichnet, dass die Komponente C ausgewählt ist aus der Gruppe bestehend aus Benzotriazol-Derivaten, Triazin-Derivaten, Hydroxybenzophenon-Derivaten, Cyanoacrlyat-Derivaten und vom Oxalinid Typ.
7. Formmasse gemäß Anspruch 6, dadurch gekennzeichnet, dass die Komponente C ein Triazin Derivat ist.
8. Formmasse gemäß Anspruch 6, dadurch gekennzeichnet, dass die Komponente C vom Typ gemäß Struktur (19) ist
Figure imgf000057_0001
wobei Ri und R2 jeweils unabhängig voneinander Alkyl oder Aralkyl, bevorzugt Alkyl mit 1 bis 10 Kohlenstoffatomen bedeuten können.
9. Formmasse gemäß einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Komponente A in einem Schleifenreaktor hergestellt wird.
10. Formmasse gemäß einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die Komponente A zu mindestens 96 Gew.-%, vorzugsweise zu mindestens 97 Gew.-%, besonders bevorzugt zu mindestens 98 Gew.-%, noch bevorzugter zu mindestens 99 Gew.- %, noch mehr bevorzugter zu mindestens 99,5 Gew.-% und am bevorzugtesten zu mindestens 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II), bezogen auf die Gesamtmasse des Polyurethanpolymers, besteht.
11. Formmasse gemäß einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diisocyanate I) ausgewählt sind aus der Gruppe bestehend aus 1,4-Diisocyanatobutan, 1,5-Diisocyanatopentan, 1,6-Diisocyanatohexan, 2- Methyl-l,5-diisocyanatopentan und / oder Mischungen aus mindestens zwei hieraus, vorzugsweise 1,5-Diisocyanatopentan und / oder 1,6-Diisocyanatohexan.
12. Formmasse gemäß einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das eine oder die mehreren aliphatischen Diole II) ausgewählt sind aus der Gruppe bestehend aus 1,2-Ethandiol, 1,2-Propandiol, 1,3-Propandiol, 1,2-Butandiol, 1,3-Butandiol, 1,4- Butandiol, 1,5-Pentandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus, vorzugsweise 1,3-Propandiol, 1,4-Butandiol, 1,6-Hexandiol und / oder Mischungen aus mindestens zwei hieraus, besonders bevorzugt 1,4-Butandiol.
13. Formmasse gemäß nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass die zur Erzeugung der Komponente A eingesetzten Aufbaukomponenten zu 95 Gew.-
% bis 99,9 Gew.-% aus einem oder mehreren aliphatischen Diisocyanaten I) und einem oder mehreren aliphatischen Diolen II) und zu 0,1 Gew. -% bis 5 Gew. -% aus einem oder mehreren Polyisocyanaten III) und / oder einer oder mehreren NCO-reaktive Verbindungen IV) bestehen, bezogen auf die Gesamtmasse der eingesetzten Aufbaukomponenten.
14. Verwendung einer Formmasse gemäß einem der vorhergehenden Ansprüche zur Herstellung von Formkörpem.
15. Formkörper enthaltend eine Formmasse gemäß einem der Ansprüche 1 bis 13.
PCT/EP2022/065793 2021-06-17 2022-06-10 Thermoplastische formmasse mit guter bewitterungsstabilität Ceased WO2022263303A1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
EP21179970.5A EP4105256A1 (de) 2021-06-17 2021-06-17 Thermoplastische formmasse mit guter bewitterungsstabilität
EP21179970.5 2021-06-17

Publications (1)

Publication Number Publication Date
WO2022263303A1 true WO2022263303A1 (de) 2022-12-22

Family

ID=76942720

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2022/065793 Ceased WO2022263303A1 (de) 2021-06-17 2022-06-10 Thermoplastische formmasse mit guter bewitterungsstabilität

Country Status (2)

Country Link
EP (1) EP4105256A1 (de)
WO (1) WO2022263303A1 (de)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE728981C (de) 1937-11-13 1942-12-07 Ig Farbenindustrie Ag Verfahren zur Herstellung von Polyurethanen bzw. Polyharnstoffen
US4062834A (en) * 1973-05-16 1977-12-13 Ethicon, Inc. Method for preparing extrudable polytetramethylene ether polyurethane-urea resins
US20150232606A1 (en) * 2012-10-16 2015-08-20 Bayer Material/Science AG Production and use of new thermoplastic polyurethane elastomers based on polyether carbonate polyols

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE728981C (de) 1937-11-13 1942-12-07 Ig Farbenindustrie Ag Verfahren zur Herstellung von Polyurethanen bzw. Polyharnstoffen
US4062834A (en) * 1973-05-16 1977-12-13 Ethicon, Inc. Method for preparing extrudable polytetramethylene ether polyurethane-urea resins
US20150232606A1 (en) * 2012-10-16 2015-08-20 Bayer Material/Science AG Production and use of new thermoplastic polyurethane elastomers based on polyether carbonate polyols

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
HOUBEN-WEYL: "Methoden der organischen Chemie", 1987, GEORG THIEME VERLAG, article "Makromolekulare Stoffe", pages: 1587 - 1593
JUSTUS LIEBIGS ANNALEN DER CHEMIE, vol. 562, 1949, pages 75 - 136
O. BAYER, ANGEW. CHEM., vol. 59, 1947, pages 257 - 288
V. V. KORSHAK, SOVIET PLASTICS, vol. 7, 1961, pages 12 - 15

Also Published As

Publication number Publication date
EP4105256A1 (de) 2022-12-21

Similar Documents

Publication Publication Date Title
DE10115224C1 (de) Lichtstabile thermoplastische Polyurethane, Verfahren zu ihrer Herstellung und ihre Verwendung
WO2021122429A1 (de) Additives fertigungsverfahren mit einem aufbaumaterial mit hohem hartsegmentanteil
EP4077450A1 (de) Hydroxy-terminiertes polyurethanprepolymer mit niedrigem allophanatgehalt
DE102011085944A1 (de) Verfahren zur kontinuierlichen Herstellung von thermoplastisch verarbeitbaren Polyurethanen
EP4077437A1 (de) Verfahren zur herstellung von polyurethanen mit hoher reaktionsenthalpie
WO2021122280A1 (de) Thermoplastisches polyurethan mit hohem biegemodul
WO2022128172A1 (de) Thermoplastische formmasse mit guten mechanischen eigenschaften
WO2022128170A1 (de) Thermoplastische formmasse mit guten mechanischen eigenschaften
WO2022128171A1 (de) Thermoplastische formmasse mit guten mechanischen eigenschaften
EP4077440A1 (de) Thermoplastische formmasse mit gutem entformungsverhalten
EP4105256A1 (de) Thermoplastische formmasse mit guter bewitterungsstabilität
EP4077441B1 (de) Thermoplastisches polyurethan mit hoher biegespannung
EP4077443A1 (de) Thermoplastisches aliphatisches polyurethanpolymer mit niedriger kristallisationsenthalpie
WO2022263302A1 (de) Thermoplastische formmasse mit verbesserter thermischer und elektrischer leitfähigkeit
WO2022037819A1 (de) Thermoplastische formmasse mit guten thermischen und mechanischen eigenschaften
WO2022263300A1 (de) Thermoplastische formmasse mit gutem kristallisationsverhalten
WO2021122297A1 (de) Thermoplastisches aliphatisches polyurethanprepolymer mit niedriger schmelzenthalpie
WO2021122287A1 (de) Verfahren zur herstellung von semikristallinen polyurethanen mit hoher reaktionsenthalpie
EP3838952A1 (de) Thermoplastisches polyurethan mit hohem hartsegmentanteil
WO2022263305A1 (de) Thermoplastische formmasse mit hoher flammwidrigkeit
WO2021122305A1 (de) Thermoplastisches aliphatisches polyurethanpolymer mit verbessertem schmelzverhalten
EP4105254A1 (de) Thermoplastische formmasse mit verbesserten mechanischen eigenschaften und geringer schwindung
WO2021122302A1 (de) Thermoplastisches aliphatisches polyurethanprepolymer mit niedriger kristallisationsenthalpie
EP4077445A1 (de) Verfahren zur herstellung eines thermoplastischen polyurethans mit niedriger farbzahl

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22733381

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 22733381

Country of ref document: EP

Kind code of ref document: A1
