WO2021186571A1 - 制御局、無線通信システム、通信制御方法、及び通信制御プログラム - Google Patents

制御局、無線通信システム、通信制御方法、及び通信制御プログラム Download PDF

Info

Publication number
WO2021186571A1
WO2021186571A1 PCT/JP2020/011781 JP2020011781W WO2021186571A1 WO 2021186571 A1 WO2021186571 A1 WO 2021186571A1 JP 2020011781 W JP2020011781 W JP 2020011781W WO 2021186571 A1 WO2021186571 A1 WO 2021186571A1
Authority
WO
WIPO (PCT)
Prior art keywords
wired
priority
communication
base stations
calculation unit
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/011781
Other languages
English (en)
French (fr)
Inventor
俊朗 中平
ヒランタ アベセカラ
浩一 石原
貴庸 守山
泰司 鷹取
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
NTT Inc
Original Assignee
Nippon Telegraph and Telephone Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Telegraph and Telephone Corp filed Critical Nippon Telegraph and Telephone Corp
Priority to PCT/JP2020/011781 priority Critical patent/WO2021186571A1/ja
Priority to US17/911,369 priority patent/US20230087262A1/en
Priority to JP2022508671A priority patent/JP7287573B2/ja
Publication of WO2021186571A1 publication Critical patent/WO2021186571A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W28/00—Network traffic management; Network resource management
    • H04W28/02—Traffic management, e.g. flow control or congestion control
    • H04W28/0268—Traffic management, e.g. flow control or congestion control using specific QoS parameters for wireless networks, e.g. QoS class identifier [QCI] or guaranteed bit rate [GBR]
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W28/00—Network traffic management; Network resource management
    • H04W28/16—Central resource management; Negotiation of resources or communication parameters, e.g. negotiating bandwidth or QoS [Quality of Service]
    • H04W28/18—Negotiating wireless communication parameters
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W28/00—Network traffic management; Network resource management
    • H04W28/16—Central resource management; Negotiation of resources or communication parameters, e.g. negotiating bandwidth or QoS [Quality of Service]
    • H04W28/24—Negotiating SLA [Service Level Agreement]; Negotiating QoS [Quality of Service]
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W40/00—Communication routing or communication path finding
    • H04W40/02—Communication route or path selection, e.g. power-based or shortest path routing

Definitions

  • the present invention relates to a control station, a wireless communication system, a communication control method, and a communication control program.
  • OFDM Orthogonal Frequency Division Multiplexing
  • MIMO Multiple Input Multiple Output
  • a maximum transmission speed of 600 Mbit / s is realized by using a channel bonding technology that utilizes a frequency channel of 40 MHz by simultaneously using two of the above.
  • channel bonding technology that simultaneously uses up to eight 20 MHz frequency channels in the 5 GHz band and uses them as a maximum 160 MHz frequency channel, or multiple destinations on the same wireless channel.
  • multi-user MIMO technology or the like that simultaneously transmits different signals, wireless communication that is faster and more efficient than the IEEE802.11n standard is realized (see, for example, Non-Patent Document 1).
  • the base station is connected to a network accommodating device such as a router by a backhaul line, for example.
  • the network accommodating device is connected to a line such as the Internet, and enables the user to perform End-End communication.
  • IEEE Std 802.11-2016 IEEE Standard for Information technology-Telecommunications and information exchange between systems Local and metropolitan area networks-Specific requirements Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications, IEEE Std 802.11-2016
  • a method of controlling a wireless communication system for example, by prioritizing wireless communication performed by a specific base station among a plurality of base stations over wireless communication performed by other base stations, the throughput of a specific area is increased.
  • a method for dealing with user congestion can be considered.
  • An object of the present invention is to provide a control station, a wireless communication system, a communication control method, and a communication control program capable of reliably increasing the throughput of End-End in a specific region as compared with other regions.
  • the control station is a control station that controls each of a plurality of base stations that perform wireless communication with the terminal station by wired communication of different routes, and the wireless communication set for each of the base stations.
  • the collection unit that collects the priority information indicating the priority of the wireless communication and the route information that specifies the route of the wired communication for each base station, and each of the base stations so as to reflect the priority indicated by the priority information.
  • the priority indicated by the priority information is based on at least one of a wireless parameter calculation unit that calculates a wireless parameter for wireless communication, a priority indicated by the priority information, and a wireless parameter calculated by the wireless parameter calculation unit.
  • the wired parameter calculation unit that calculates the wired parameter for the wired communication of each of the base stations and the wireless parameter calculated by the wireless parameter calculation unit for each route of the wired communication specified by the route information so as to reflect the degree. It is characterized by having a setting unit that is set for each of the plurality of the base stations and sets each of the wired parameters calculated by the wired parameter calculation unit for each route of the wired communication.
  • the wireless communication system is a wireless system including a plurality of base stations that perform wireless communication with a terminal station and a control station that controls each of the plurality of the base stations by wired communication of different routes.
  • a collection unit that collects priority information indicating the priority of wireless communication set for each of the base stations and route information for specifying the route of wired communication for each base station, and the priority.
  • a radio parameter calculation unit that calculates radio parameters for each radio communication of the base station, a priority indicated by the priority information, and a radio calculated by the radio parameter calculation unit so as to reflect the priority indicated by the information.
  • a wired parameter that calculates a wired parameter for each wireless communication of the base station for each wired communication route specified by the route information so as to reflect the priority indicated by the priority information based on at least one of the parameters.
  • a setting unit that sets each of the calculation unit and the wireless parameter calculated by the wireless parameter calculation unit for each of the plurality of base stations, and sets each of the wired parameters calculated by the wired parameter calculation unit for each wired communication path. It is characterized by having and.
  • the communication control method is a communication control method for controlling each of a plurality of base stations that perform wireless communication with a terminal station by using wired communication of different routes, with respect to each of the base stations.
  • the collection process for collecting the priority information indicating the priority of the wireless communication set in the above and the route information for specifying the route of the wired communication for each base station, and the priority indicated by the priority information are reflected.
  • the priority indicated by the priority information based on at least one of the wireless parameter calculation step of calculating the wireless parameter for the wireless communication of each of the base stations, the priority indicated by the priority information, and the calculated wireless parameter.
  • the throughput of End-End in a specific region can be surely increased as compared with other regions.
  • FIG. 1 is a diagram showing a configuration example of a wireless communication system 1 according to an embodiment.
  • the wireless communication system 1 has, for example, base stations 3-1 and 3-2 to which the terminal station 2 can be connected by wireless communication, a router (network device) 4, and a control station 5. .
  • base stations 3-1 and 3-2 to which the terminal station 2 can be connected by wireless communication
  • router network device
  • control station 5 a control station 5.
  • base station 3 and the like When any one of a plurality of configurations such as base stations 3-1 and 3-2 is not specified, it is simply abbreviated as base station 3 and the like.
  • Base station 3-1 performs wireless communication with terminal station 2 located in cell 300-1.
  • Cell 300-1 is an area where wireless communication by the base station 3-1 is possible.
  • the base station 3-1 is connected to the port 40-1 provided in the router 4 via a wired communication path 100-1 such as an optical cable.
  • Base station 3-2 performs wireless communication with terminal station 2 located in cell 300-2.
  • Cell 300-2 is an area where wireless communication by the base station 3-2 is possible.
  • the base station 3-2 is connected to the port 40-2 provided in the router 4 via a wired communication path 100-2 such as an optical cable.
  • the router 4 is connected to the control station 5 via the network 10. That is, the base stations 3-1 and 3-2 are connected to the control station 5 via wired communication channels having different routes. Then, the control station 5 controls each of the base stations 3-1 and 3-2 by wired communication of different routes.
  • FIG. 2 is a functional block diagram illustrating the functions of the control station 5 according to the embodiment.
  • the control station 5 includes a communication unit 50, a collection unit 51, a network information calculation unit 52, a radio parameter calculation unit 53, a wired parameter calculation unit 54, a setting unit 55, and a communication control unit 56.
  • the communication unit 50 performs bidirectional wired communication with each of the base stations 3-1 and 3-2 via, for example, the network 10 and the router 4.
  • the collecting unit 51 receives priority information indicating the priority of wireless communication set for each of the base stations 3-1 and 3-2 from each of the base stations 3-1 and 3-2 via the communication unit 50. It collects and outputs it to the network information calculation unit 52.
  • the priority that is, throughput
  • the priority (that is, throughput) of wireless communication in base station 3-1 is set in advance to be higher than the priority of wireless communication in base station 3-2.
  • the priority indicated by the priority information is the priority of the entire wireless communication system 1 according to the amount of wireless communication (traffic, session, etc.) performed by each of the base stations 3-1 and 3-2 with the plurality of terminal stations 2. It may be set to improve communication efficiency.
  • the collecting unit 51 collects route information for specifying the wired communication route for each of the base stations 3-1 and 3-2 from the router 4 via the communication unit 50, and collects the route information for the network information calculation unit 52. And output.
  • FIG. 3 is a diagram illustrating the route information collected by the collection unit 51.
  • the route information includes information indicating an accommodating device accommodating base stations 3-1 and 3-2, an accommodating port, an accommodating VLAN (Virtual Local Area Network), and the like.
  • the collecting unit 51 collects communication quality information indicating the current communication quality from the base stations 3-1 and 3-2 and the router 4 via the communication unit 50.
  • the network information calculation unit 52 calculates information about the network in the wireless communication system 1 based on the priority information and the route information collected by the collection unit 51, and the wireless parameter calculation unit 53 and the wired parameter calculation unit 54. Output to.
  • the wireless parameter calculation unit 53 calculates the wireless parameters for the wireless communication of each of the base stations 3-1 and 3-2 so as to reflect the priority indicated by the priority information described above, and the wired parameter calculation unit 54 and the setting unit Output to 55.
  • FIG. 4 is a diagram illustrating the radio parameters calculated by the radio parameter calculation unit 53.
  • the radio parameter is a parameter for setting, for example, priority, channel, bandwidth, and the like for each of the base stations 3-1 and 3-2.
  • the wired parameter calculation unit 54 reflects the priority indicated by the priority information based on at least one of the priority indicated by the priority information described above and the radio parameter calculated by the radio parameter calculation unit 53. Wired parameters for each of the wired communications of the base stations 3-1 and 3-2 are calculated for each wired communication route specified by the route information described above, and output to the setting unit 55.
  • FIG. 5 is a diagram illustrating the wired parameters calculated by the wired parameter calculation unit 54.
  • the wired parameters are the accommodation device and the accommodation port (route information, etc.), the presence / absence of bandwidth control in the wired communication path, and the bandwidth control for each of the base stations 3-1 and 3-2. This is a parameter for setting the method, transmission band, and the like.
  • the wired parameter calculation unit 54 calculates the wired parameter for each wired communication path connected to each of the base stations 3-1 and 3-2.
  • the wired parameter calculation unit 54 may calculate the wired parameters for each protocol or application included in each of the base stations 3-1 and 3-2.
  • the setting unit 55 sets each of the radio parameters calculated by the radio parameter calculation unit 53 for each of the base stations 3-1 and 3-2 via the communication unit 50. Further, the setting unit 55 sets each of the wired parameters calculated by the wired parameter calculation unit 54 for each route of the wired communication via the communication unit 50. For example, the setting unit 55 sets the wired parameters of the wired communication lines 100-1 and 100-2 for the router 4.
  • the communication control unit 56 controls each unit constituting the control station 5. Further, the communication control unit 56 acquires communication quality information from the base stations 3-1 and 3-2 and the router 4 via the communication unit 50 and the collection unit 51, and determines the communication quality of End-End in the wireless communication system 1. Check.
  • FIG. 6 is a flowchart showing an outline of an operation example of the control station 5 according to the embodiment.
  • the collecting unit 51 collects priority information from each of the base stations 3 and collects route information from the router 4 (S100).
  • the network information calculation unit 52 calculates network information based on the priority information and route information collected by the collection unit 51 (S102).
  • the radio parameter calculation unit 53 calculates the radio parameters for each radio communication of the base stations 3-1 and 3-2 so as to reflect the priority indicated by the priority information (S104).
  • the setting unit 55 sets the radio parameters calculated by the radio parameter calculation unit 53 for the base stations 3-1 and 3-2 (S106).
  • the wired parameter calculation unit 54 calculates the wired parameters for each of the wired communications of the base stations 3-1 and 3-2 for each wired communication route specified by the route information (S108).
  • the setting unit 55 sets the wired parameters for the wired communication paths 100-1 and 100-2 (S110).
  • the collection unit 51 collects communication quality information from the base stations 3-1 and 3-2 and the router 4 (S112).
  • the communication control unit 56 confirms the communication quality of End-End in the wireless communication system 1 (S114).
  • the wireless communication system 1 calculates and sets the wireless parameter and the wired parameter so as to reflect the priority indicated by the priority information, the End-End throughput in the specific region is higher than that in the other region. Can definitely be increased.
  • the priority indicated by the priority information is not limited to the two stages of high and low, and may be set in multiple stages.
  • Each function of the base station 3, the router 4, and the control station 5 may be partially or wholly configured by hardware such as PLD (Programmable Logic Device) or FPGA (Field Programmable Gate Array). It may be configured as a program executed by a processor such as a CPU.
  • PLD Processable Logic Device
  • FPGA Field Programmable Gate Array
  • control station 5 can be realized by using a computer and a program, and the program can be recorded on a storage medium or provided through a network.
  • FIG. 7 is a diagram showing a hardware configuration example of the control station 5 according to the embodiment.
  • the control station 5 has an input unit 500, an output unit 510, a communication unit 520, a CPU 530, a memory 540, and an HDD 550 connected via a bus 560, and has a function as a computer. Further, the control station 5 is configured to be able to input / output data to / from a computer-readable storage medium 570.
  • the input unit 500 is, for example, a keyboard, a mouse, or the like.
  • the output unit 510 is a display device such as a display.
  • the communication unit 520 is, for example, a wired network interface.
  • the CPU 530 controls each unit constituting the control station 5 and performs predetermined processing and the like.
  • the memory 540 and the HDD 550 form a storage unit for storing data.
  • the memory 540 stores each data used in the above-mentioned processing.
  • the storage medium 570 is capable of storing a communication control program or the like that executes a function of the control station 5.
  • the architecture constituting the control station 5 is not limited to the example shown in FIG. 7.
  • the "computer” here includes hardware such as an OS and peripheral devices.
  • the "computer-readable storage medium” refers to a storage device such as a flexible disk, a magneto-optical disk, a ROM, a portable medium such as a CD-ROM, or the like.
  • a "computer-readable storage medium” is a communication line for transmitting a program via a network such as the Internet or a communication line such as a telephone line, and dynamically holds the program for a short period of time. It may include a program or a program that holds a program for a certain period of time, such as a volatile memory inside a computer that is a server or a client in that case.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Quality & Reliability (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を基地局ごとに特定する経路情報を収集する収集部と、優先度情報が示す優先度を反映させるように、基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出部と、無線パラメータ算出部が算出した無線パラメータに基づいて、優先度情報が示す優先度を反映させるように、経路情報が特定する有線通信の経路ごとに基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出部と、無線パラメータ算出部が算出した無線パラメータそれぞれを複数の基地局それぞれに対して設定し、有線パラメータ算出部が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定部とを有する。

Description

制御局、無線通信システム、通信制御方法、及び通信制御プログラム
　本発明は、制御局、無線通信システム、通信制御方法、及び通信制御プログラムに関する。
　例えば、２．４ＧＨｚ帯又は５ＧＨｚ帯の電波を用いた無線通信システムとして、ＩＥＥＥ８０２．１１ａ規格、及びＩＥＥＥ８０２．１１ｇ規格などに基づくものがある。ここで、直交周波数分割多重（ＯＦＤＭ:Orthogonal Frequency Division Multiplexing）変調方式を用いることにより、マルチパスフェージング環境での特性を安定化させて、最大５４Ｍｂｉｔ／ｓの伝送速度を実現することが可能である。
　また、ＩＥＥＥ８０２．１１ｎ規格に基づく無線通信システムでは、２．４ＧＨｚ帯又は５ＧＨｚ帯において、複数アンテナを用いて同一の無線チャネルで空間分割多重を行うＭＩＭＯ（Multiple Input Multiple Output）や、２０ＭＨｚの周波数チャネルを２つ同時に利用して４０ＭＨｚの周波数チャネルを利用するチャネルボンディング技術を用いて、最大６００Ｍｂｉｔ／ｓの伝送速度を実現している。
　また、ＩＥＥＥ８０２．１１ａｃ規格に基づく無線通信システムでは、５ＧＨｚ帯において、２０ＭＨｚの周波数チャネルを８つまで同時に利用し、最大１６０ＭＨｚの周波数チャネルとして利用するチャネルボンディング技術や、同一の無線チャネルで複数の宛先に対して異なる信号を同時伝送するマルチユーザＭＩＭＯ技術等を利用し、ＩＥＥＥ８０２．１１ｎ規格より高速かつ高効率な無線通信を実現している（例えば、非特許文献１参照）。
　また、基地局は、例えばバックホール回線によってルータなどのネットワーク収容装置と接続されている。ネットワーク収容装置は、インターネットなどの回線と接続されており、ユーザがＥｎｄ－Ｅｎｄでの通信を行うことを可能にしている。
IEEE Standard for Information technology－ Telecommunications and information exchange between systems Local and metropolitan area networks－ Specific requirements Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications, IEEE Std 802.11-2016, Dec. 2016.
　無線通信システムを制御する方法としては、例えば複数の基地局の中の特定の基地局が行う無線通信を、他の基地局が行う無線通信よりも優先させることにより、特定のエリアのスループットを高めたり、ユーザの混雑に対応する方法が考えられる。
　しかしながら、実際の無線通信システムの利用環境では、いくら無線通信の通信速度を向上させても、基地局を収容するバックホール回線、又はその先のインターネット回線等の通信速度がボトルネックとなり、Ｅｎｄ－Ｅｎｄのスループットが十分に得られないことがある。
　本発明は、特定の領域におけるＥｎｄ－Ｅｎｄのスループットを他の領域よりも確実に高めることができる制御局、無線通信システム、通信制御方法、及び通信制御プログラムを提供することを目的とする。
　本発明の一態様にかかる制御局は、異なる経路の有線通信により、端末局と無線通信をそれぞれ行う複数の基地局それぞれを制御する制御局において、前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集部と、前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出部と、前記優先度情報が示す優先度、及び、前記無線パラメータ算出部が算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出部と、前記無線パラメータ算出部が算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、前記有線パラメータ算出部が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定部とを有することを特徴とする。
　また、本発明の一態様にかかる無線通信システムは、端末局と無線通信をそれぞれ行う複数の基地局と、異なる経路の有線通信により複数の前記基地局それぞれを制御する制御局とを備えた無線通信システムにおいて、前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集部と、前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出部と、前記優先度情報が示す優先度、及び、前記無線パラメータ算出部が算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出部と、前記無線パラメータ算出部が算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、前記有線パラメータ算出部が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定部とを有することを特徴とする。
　また、本発明の一態様にかかる通信制御方法は、異なる経路の有線通信を用いて、端末局と無線通信をそれぞれ行う複数の基地局それぞれを制御する通信制御方法において、前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集工程と、前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出工程と、前記優先度情報が示す優先度、及び、算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出工程と、算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定工程とを含むことを特徴とする。
　本発明によれば、特定の領域におけるＥｎｄ－Ｅｎｄのスループットを他の領域よりも確実に高めることができる。
一実施形態にかかる無線通信システムの構成例を示す図である。 一実施形態にかかる制御局が有する機能を例示する機能ブロック図である。 収集部が収集する経路情報を例示する図である。 無線パラメータ算出部が算出した無線パラメータを例示する図である。 有線パラメータ算出部が算出した有線パラメータを例示する図である。 一実施形態にかかる制御局の動作例の概要を示すフローチャートである。 一実施形態にかかる制御局のハードウェア構成例を示す図である。
　以下に、図面を用いて無線通信システムの一実施形態を説明する。図１は、一実施形態にかかる無線通信システム１の構成例を示す図である。図１に示すように、無線通信システム１は、例えば、端末局２が無線通信によって接続可能な基地局３－１，３－２と、ルータ（ネットワーク装置）４と、制御局５とを有する。なお、基地局３－１，３－２のように複数ある構成のいずれかを特定しない場合には、単に基地局３などと略記する。
　基地局３－１は、セル３００－１内に位置する端末局２との間で無線通信を行う。セル３００－１は、基地局３－１による無線通信が可能な領域である。また、基地局３－１は、ルータ４が備えるポート４０－１に対し、光ケーブルなどの有線通信路１００－１を介して接続されている。
　基地局３－２は、セル３００－２内に位置する端末局２との間で無線通信を行う。セル３００－２は、基地局３－２による無線通信が可能な領域である。また、基地局３－２は、ルータ４が備えるポート４０－２に対し、光ケーブルなどの有線通信路１００－２を介して接続されている。
　ルータ４は、ネットワーク１０を介して制御局５に接続されている。つまり、基地局３－１，３－２は、それぞれ経路が異なる有線通信路を介して制御局５に接続されている。そして、制御局５は、異なる経路の有線通信により基地局３－１，３－２それぞれを制御する。
　図２は、一実施形態にかかる制御局５が有する機能を例示する機能ブロック図である。図２に示すように、制御局５は、通信部５０、収集部５１、ネットワーク情報算出部５２、無線パラメータ算出部５３、有線パラメータ算出部５４、設定部５５、及び通信制御部５６を有する。
　通信部５０は、例えばネットワーク１０及びルータ４を介して、基地局３－１，３－２それぞれとの間で双方向の有線通信を行う。
　収集部５１は、通信部５０を介して基地局３－１，３－２それぞれから、基地局３－１，３－２それぞれに対して設定された無線通信の優先度を示す優先度情報を収集し、ネットワーク情報算出部５２に対して出力する。ここでは、例えば、基地局３－１における無線通信の優先度（すなわちスループット）を、基地局３－２における無線通信の優先度よりも高くするように予め設定されているとする。
　なお、優先度情報が示す優先度は、基地局３－１，３－２それぞれが複数の端末局２と行う無線通信の通信量（トラヒックやセッションなど）に応じて、無線通信システム１全体の通信効率を向上させるように設定されてもよい。
　また、収集部５１は、通信部５０を介してルータ４から、有線通信の経路を基地局３－１，３－２それぞれに対して特定する経路情報を収集し、ネットワーク情報算出部５２に対して出力する。

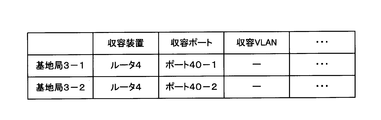

　図３は、収集部５１が収集する経路情報を例示する図である。図３に示すように、経路情報には、基地局３－１，３－２を収容する収容装置、収容ポート、及び収容ＶＬＡＮ（Virtual Local Area Network）などを示す情報が含まれている。さらに、収集部５１は、通信部５０を介して、基地局３－１，３－２及びルータ４から現在の通信品質を示す通信品質情報を収集する。
　ネットワーク情報算出部５２（図２）は、収集部５１が収集した優先度情報及び経路情報に基づいて、無線通信システム１におけるネットワークに関する情報を算出し、無線パラメータ算出部５３及び有線パラメータ算出部５４に対して出力する。
　無線パラメータ算出部５３は、上述した優先度情報が示す優先度を反映させるように、基地局３－１，３－２それぞれの無線通信に対する無線パラメータを算出し、有線パラメータ算出部５４及び設定部５５に対して出力する。
　図４は、無線パラメータ算出部５３が算出した無線パラメータを例示する図である。図４に示すように、無線パラメータは、基地局３－１，３－２それぞれに対して、例えば優先度、チャネル及び帯域幅などを設定するためのパラメータである。
　有線パラメータ算出部５４は、上述した優先度情報が示す優先度、及び、無線パラメータ算出部５３が算出した無線パラメータの少なくともいずれかに基づいて、優先度情報が示す優先度を反映させるように、上述した経路情報が特定する有線通信の経路ごとに基地局３－１，３－２それぞれの有線通信に対する有線パラメータを算出し、設定部５５に対して出力する。
　図５は、有線パラメータ算出部５４が算出した有線パラメータを例示する図である。図５に示すように、有線パラメータは、基地局３－１，３－２それぞれに対して、収容装置及び収容ポート（経路情報など）、並びに、有線通信の経路における帯域制御の有無、帯域制御方式、及び伝送帯域などを設定するためのパラメータである。
　つまり、有線パラメータ算出部５４は、基地局３－１，３－２それぞれに接続されている有線通信の経路ごとに有線パラメータを算出する。なお、有線パラメータ算出部５４は、基地局３－１，３－２それぞれが備えるプロトコル又はアプリケーションごとに有線パラメータを算出してもよい。
　設定部５５は、通信部５０を介して、無線パラメータ算出部５３が算出した無線パラメータそれぞれを基地局３－１，３－２それぞれに対して設定する。また、設定部５５は、通信部５０を介して、有線パラメータ算出部５４が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する。例えば、設定部５５は、ルータ４に対して有線通信路１００－１，１００－２の有線パラメータそれぞれを設定する。
　通信制御部５６は、制御局５を構成する各部を制御する。また、通信制御部５６は、通信部５０及び収集部５１を介して基地局３－１，３－２及びルータ４から通信品質情報を取得し、無線通信システム１におけるＥｎｄ－Ｅｎｄの通信品質を確認する。
　図６は、一実施形態にかかる制御局５の動作例の概要を示すフローチャートである。図６に示すように、制御局５において、収集部５１は、基地局３それぞれから優先度情報を収集し、ルータ４から経路情報を収集する（Ｓ１００）。ネットワーク情報算出部５２は、収集部５１が収集した優先度情報及び経路情報に基づいてネットワーク情報を算出する（Ｓ１０２）。
　無線パラメータ算出部５３は、優先度情報が示す優先度を反映させるように、基地局３－１，３－２それぞれの無線通信に対する無線パラメータを算出する（Ｓ１０４）。設定部５５は、無線パラメータ算出部５３が算出した無線パラメータを基地局３－１，３－２に対して設定する（Ｓ１０６）。
　有線パラメータ算出部５４は、経路情報が特定する有線通信の経路ごとに基地局３－１，３－２それぞれの有線通信に対する有線パラメータを算出する（Ｓ１０８）。設定部５５は、有線パラメータを有線通信路１００－１，１００－２に対して設定する（Ｓ１１０）。
　収集部５１は、基地局３－１，３－２及びルータ４から通信品質情報を収集する（Ｓ１１２）。通信制御部５６は、無線通信システム１におけるＥｎｄ－Ｅｎｄの通信品質を確認する（Ｓ１１４）。
　このように、無線通信システム１は、優先度情報が示す優先度を反映させるように、無線パラメータ及び有線パラメータを算出して設定するので、特定の領域におけるＥｎｄ－Ｅｎｄのスループットを他の領域よりも確実に高めることができる。
　なお、無線通信システム１において、優先度情報が示す優先度は、高・低の２段階に限定されることなく、多段階に設定されてもよい。
　なお、基地局３、ルータ４及び制御局５が有する各機能は、それぞれ一部又は全部がＰＬＤ（Programmable Logic Device）やＦＰＧＡ（Field Programmable Gate Array）等のハードウェアによって構成されてもよいし、ＣＰＵ等のプロセッサが実行するプログラムとして構成されてもよい。
　例えば、本発明にかかる制御局５は、コンピュータとプログラムを用いて実現することができ、プログラムを記憶媒体に記録することも、ネットワークを通して提供することも可能である。
　図７は、一実施形態にかかる制御局５のハードウェア構成例を示す図である。図７に示すように、例えば制御局５は、入力部５００、出力部５１０、通信部５２０、ＣＰＵ５３０、メモリ５４０及びＨＤＤ５５０がバス５６０を介して接続され、コンピュータとしての機能を備える。また、制御局５は、コンピュータ読み取り可能な記憶媒体５７０との間でデータを入出力することができるようにされている。
　入力部５００は、例えばキーボード及びマウス等である。出力部５１０は、例えばディスプレイなどの表示装置である。通信部５２０は、例えば有線のネットワークインターフェースである。
　ＣＰＵ５３０は、制御局５を構成する各部を制御し、所定の処理等を行う。メモリ５４０及びＨＤＤ５５０は、データを記憶する記憶部を構成する。特に、メモリ５４０は、上述した処理に用いる各データを記憶する。記憶媒体５７０は、制御局５が有する機能を実行させる通信制御プログラム等を記憶可能にされている。なお、制御局５を構成するアーキテクチャは図７に示した例に限定されない。
　すなわち、ここでいう「コンピュータ」とは、ＯＳや周辺機器等のハードウェアを含むものとする。また、「コンピュータ読み取り可能な記憶媒体」とは、フレキシブルディスク、光磁気ディスク、ＲＯＭ、ＣＤ－ＲＯＭ等の可搬媒体等の記憶装置のことをいう。
　さらに「コンピュータ読み取り可能な記憶媒体」とは、インターネット等のネットワークや電話回線等の通信回線を介してプログラムを送信する場合の通信線のように、短時間の間、動的にプログラムを保持するものや、その場合のサーバやクライアントとなるコンピュータ内部の揮発性メモリのように、一定時間プログラムを保持しているものを含んでもよい。
　以上、図面を参照して本発明の実施形態を説明してきたが、上述の実施形態は、本発明の例示に過ぎず、本発明が上述の実施形態に限定されるものではないことは明らかである。したがって、本発明の技術思想及び範囲を逸脱しない範囲で、構成要素の追加、省略、置換、その他の変更が行われてもよい。
　１・・・無線通信システム、２・・・端末局、３，３－１，３－２・・・基地局、４・・・ルータ、５・・・制御局、１０・・・ネットワーク、４０－１，４０－２・・・ポート、５０・・・通信部、５１・・・収集部、５２・・・ネットワーク情報算出部、５３・・・無線パラメータ算出部、５４・・・有線パラメータ算出部、５５・・・設定部、５６・・・通信制御部、１００－１，１００－２・・・有線通信路、３００－１，３００－２・・・セル、５００・・・入力部、５１０・・・出力部、５２０・・・通信部、５３０・・・ＣＰＵ、５４０・・・メモリ、５５０・・・ＨＤＤ、５６０・・・バス、５７０・・・記憶媒体


Claims (8)

  1. 　異なる経路の有線通信により、端末局と無線通信をそれぞれ行う複数の基地局それぞれを制御する制御局において、
    　前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集部と、
    　前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出部と、
    　前記優先度情報が示す優先度、及び、前記無線パラメータ算出部が算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出部と、
    　前記無線パラメータ算出部が算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、前記有線パラメータ算出部が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定部と
    　を有することを特徴とする制御局。
  2. 　前記優先度情報が示す優先度は、予め設定されていること、又は、前記基地局それぞれが前記端末局と行う無線通信の通信量に応じて設定されること
    　を特徴とする請求項１に記載の制御局。
  3. 　前記有線パラメータ算出部は、
    　前記基地局それぞれが備えるプロトコル又はアプリケーションごとに有線パラメータを算出すること
    　を特徴とする請求項１又は２に記載の制御局。
  4. 　端末局と無線通信をそれぞれ行う複数の基地局と、異なる経路の有線通信により複数の前記基地局それぞれを制御する制御局とを備えた無線通信システムにおいて、
    　前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集部と、
    　前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出部と、
    　前記優先度情報が示す優先度、及び、前記無線パラメータ算出部が算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出部と、
    　前記無線パラメータ算出部が算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、前記有線パラメータ算出部が算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定部と
    　を有することを特徴とする無線通信システム。
  5. 　前記優先度情報が示す優先度は、予め設定されていること、又は、前記基地局それぞれが前記端末局と行う無線通信の通信量に応じて設定されること
    　を特徴とする請求項４に記載の無線通信システム。
  6. 　前記有線パラメータ算出部は、
    　前記基地局それぞれが備えるプロトコル又はアプリケーションごとに有線パラメータを算出すること
    　を特徴とする請求項４又は５に記載の無線通信システム。
  7. 　異なる経路の有線通信を用いて、端末局と無線通信をそれぞれ行う複数の基地局それぞれを制御する通信制御方法において、
    　前記基地局それぞれに対して設定された無線通信の優先度を示す優先度情報、及び有線通信の経路を前記基地局ごとに特定する経路情報を収集する収集工程と、
    　前記優先度情報が示す優先度を反映させるように、前記基地局それぞれの無線通信に対する無線パラメータを算出する無線パラメータ算出工程と、
    　前記優先度情報が示す優先度、及び、算出した無線パラメータの少なくともいずれかに基づいて、前記優先度情報が示す優先度を反映させるように、前記経路情報が特定する有線通信の経路ごとに前記基地局それぞれの有線通信に対する有線パラメータを算出する有線パラメータ算出工程と、
    　算出した無線パラメータそれぞれを複数の前記基地局それぞれに対して設定し、算出した有線パラメータそれぞれを有線通信の経路ごとに設定する設定工程と
    　を含むことを特徴とする通信制御方法。
  8. 　請求項１～３のいずれか１項に記載の制御局の各部としてコンピュータを機能させるための通信制御プログラム。

PCT/JP2020/011781 2020-03-17 2020-03-17 制御局、無線通信システム、通信制御方法、及び通信制御プログラム Ceased WO2021186571A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
PCT/JP2020/011781 WO2021186571A1 (ja) 2020-03-17 2020-03-17 制御局、無線通信システム、通信制御方法、及び通信制御プログラム
US17/911,369 US20230087262A1 (en) 2020-03-17 2020-03-17 Control station, wireless communication system, communication control method, and communication control program
JP2022508671A JP7287573B2 (ja) 2020-03-17 2020-03-17 制御局、無線通信システム、通信制御方法、及び通信制御プログラム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2020/011781 WO2021186571A1 (ja) 2020-03-17 2020-03-17 制御局、無線通信システム、通信制御方法、及び通信制御プログラム

Publications (1)

Publication Number Publication Date
WO2021186571A1 true WO2021186571A1 (ja) 2021-09-23

Family

ID=77770880

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/011781 Ceased WO2021186571A1 (ja) 2020-03-17 2020-03-17 制御局、無線通信システム、通信制御方法、及び通信制御プログラム

Country Status (3)

Country Link
US (1) US20230087262A1 (ja)
JP (1) JP7287573B2 (ja)
WO (1) WO2021186571A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20050141480A1 (en) * 2003-12-29 2005-06-30 Samsung Electronics Co., Ltd. Apparatus and method for transmitting data between wireless and wired networks
JP2007251494A (ja) * 2006-03-15 2007-09-27 Nec Corp トラヒック伝達用仮想パスの動的アサイン方法とシステムと装置並びにプログラム
JP2018191147A (ja) * 2017-05-08 2018-11-29 株式会社Ｎｔｔドコモ 制御方法

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007259031A (ja) * 2006-03-23 2007-10-04 Fujitsu Ltd 移動通信システム及びフロー制御方法
JP4751791B2 (ja) * 2006-08-22 2011-08-17 株式会社エヌ・ティ・ティ・ドコモ データ流入量制御装置及びデータ流入量制御方法
JP5593962B2 (ja) * 2010-08-25 2014-09-24 富士通株式会社 無線通信システム、制御局及び制御方法
JP5797137B2 (ja) * 2012-03-16 2015-10-21 株式会社日立製作所 トラフィック制御装置、トラフィック制御システム及びトラフィック制御方法
JP6111817B2 (ja) * 2013-04-24 2017-04-12 富士通株式会社 基地局，通信システム
US20170127427A1 (en) * 2015-11-02 2017-05-04 Viavi Solutions Uk Limited Enhancing network topology information for a self-organizing network

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20050141480A1 (en) * 2003-12-29 2005-06-30 Samsung Electronics Co., Ltd. Apparatus and method for transmitting data between wireless and wired networks
JP2007251494A (ja) * 2006-03-15 2007-09-27 Nec Corp トラヒック伝達用仮想パスの動的アサイン方法とシステムと装置並びにプログラム
JP2018191147A (ja) * 2017-05-08 2018-11-29 株式会社Ｎｔｔドコモ 制御方法

Also Published As

Publication number Publication date
JP7287573B2 (ja) 2023-06-06
JPWO2021186571A1 (ja) 2021-09-23
US20230087262A1 (en) 2023-03-23

Similar Documents

Publication Publication Date Title
US12395886B2 (en) Methods and apparatus for transmitting radio data over a fronthaul network
Chang et al. FlexCRAN: A flexible functional split framework over ethernet fronthaul in Cloud-RAN
CN113543219A (zh) 通信方法和装置
CN110784890A (zh) 用于计算wlan中的上行链路路径损耗的系统和方法
US10015733B2 (en) Methods and systems for transmitting and receiving data
JP5441178B2 (ja) コグニティブ無線通信システム及びコグニティブ無線通信中継装置
US11438801B2 (en) Traffic separation in a controller based multi-AP network
EP3957097B1 (en) Fronthaul physical layer split in a cellular telecommunications network
Hendaoui et al. Leveraging SDN slicing isolation for improved adaptive satellite-5G downlink scheduler
CN107005904A (zh) 一种用户设备切换方法和装置
Li et al. Max-min fair resource allocation in millimetre-wave backhauls
EP3518576B1 (en) Data flow manager for distributing data for a data stream of a user equipment, communication system and method
WO2025095644A1 (ko) 무선 통신 시스템에서 네트워크 에너지 세이빙을 위해 데이터 전송을 제어하는 방법 및 장치
JP7287573B2 (ja) 制御局、無線通信システム、通信制御方法、及び通信制御プログラム
US20250344128A1 (en) Device and method performed by the device in a wireless communication
Ibarra et al. Software-based implementation of LTE/Wi-Fi aggregation and its impact on higher layer protocols
Karimi et al. Achieving high-performance cellular data Services with multi-network access
US20240381165A1 (en) Control device and control method, and device and processing method
CN113940110B (zh) 操作蜂窝电信网络中的基站的方法和装置
GB2593122A (en) Cellular telecommunications network
Yang et al. Design issues of novel round robin scheduling scheme to improve processing performance in a 5G MMWave network
JP7097528B2 (ja) 無線通信方法及び基地局
KR100642261B1 (ko) 휴대 인터넷 망에서 패킷 스케줄러를 다운로드하여스케줄링하는 방법 및 시스템
Holma et al. 5G System Design Targets and Main Technologies
US10219308B1 (en) Systems and methods for configuring device to device communication using a plurality of transmission devices

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20926215

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2022508671

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20926215

Country of ref document: EP

Kind code of ref document: A1
