WO2020226019A1 - 音声認証システム - Google Patents

音声認証システム Download PDF

Info

Publication number
WO2020226019A1
WO2020226019A1 PCT/JP2020/015735 JP2020015735W WO2020226019A1 WO 2020226019 A1 WO2020226019 A1 WO 2020226019A1 JP 2020015735 W JP2020015735 W JP 2020015735W WO 2020226019 A1 WO2020226019 A1 WO 2020226019A1
Authority
WO
WIPO (PCT)
Prior art keywords
voice
authentication system
recognition circuit
people
voice recognition
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/015735
Other languages
English (en)
French (fr)
Inventor
眞吾 黒岩
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Chiba University NUC
Original Assignee
Chiba University NUC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Chiba University NUC filed Critical Chiba University NUC
Publication of WO2020226019A1 publication Critical patent/WO2020226019A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G10L15/06—Creation of reference templates; Training of speech recognition systems, e.g. adaptation to the characteristics of the speaker's voice
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L15/00—Speech recognition
    • G10L15/08—Speech classification or search
    • G10L15/10—Speech classification or search using distance or distortion measures between unknown speech and reference templates
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L17/00—Speaker identification or verification techniques
    • G10L17/04—Training, enrolment or model building
    • G—PHYSICS
    • G10—MUSICAL INSTRUMENTS; ACOUSTICS
    • G10L—SPEECH ANALYSIS TECHNIQUES OR SPEECH SYNTHESIS; SPEECH RECOGNITION; SPEECH OR VOICE PROCESSING TECHNIQUES; SPEECH OR AUDIO CODING OR DECODING
    • G10L17/00—Speaker identification or verification techniques
    • G10L17/26—Recognition of special voice characteristics, e.g. for use in lie detectors; Recognition of animal voices

Definitions

  • the present invention relates to a voice authentication system, and more specifically, to an authentication system that reacts only when two or more registered specific persons utter in unison.
  • lock mechanisms As a conventional authentication technology, there are various devices provided with a lock mechanism so that only a specific person can operate it. These lock mechanisms generally use a key or card or enter a personal identification number.
  • Biometric authentication technology is attracting attention as a method to fundamentally solve such problems, and some of it has been put into practical use.
  • Biometric information is used in biometric authentication technology.
  • Biological information includes physical characteristics based on human physical characteristics and behavioral characteristics based on individual habits and the like.
  • Speaker recognition a technique for estimating the speaker from a speech signal
  • a voice recognition device As a device using this speaker recognition, for example, a voice recognition device is described in Patent Document 1 below.
  • the voice recognition circuit collates the sound quality and whether the word matches the voice registered in advance by the user, and if they match, the solenoid is operated by the control circuit. Activates and unlocks. If they do not match, the lock will not be released.
  • the voice is uttered by a specific person, and the lock is released by recording the voice without permission. Due to the recent progress of voice synthesis technology, the technology for artificially creating voice is available. Due to the improvement, a more reliable security system was desired.
  • the present invention has been made in view of the above problems, and an object of the present invention is to provide a voice authentication system that responds only when two or more registered specific persons utter in unison.
  • d-vector that can directly express the speaker space, which is extracted using Deep Neural Network (DNN).
  • DNN Deep Neural Network
  • a method has been proposed to improve speaker matching performance, it is thought that this d-vector can better capture the characteristics of two-way simultaneous utterances than MFCC, and d-vector is used as a feature quantity.
  • the present invention has been completed by attempting to improve the recognition performance by conducting a speaker identification experiment targeting two simultaneous speeches by the HMM.
  • the voice recognition system has a voice recognition circuit that registers and collates voice, a microphone that collects voice, a lock mechanism, and a voice recognition circuit that collates the voice collected by the microphone.
  • the voice registered in the voice recognition circuit includes a composite voice of two or more people.
  • the compound voice is a recording of substantially simultaneous vocalizations by at least two speakers.
  • the voice recognition circuit determines whether or not the voice recognition circuit is a speaker number determination model that determines whether or not the voices are spoken at least two people at the same time, and whether or not the voices are spoken at the same time by the two target speakers. It has a two-speaker vocalization model.
  • the voice recognition circuit has a synthetic voice discrimination model for determining whether or not synthetic voice is included.
  • the voice recognition circuit has a tension voice discrimination model that determines whether the voices of two people are both nervous.
  • FIG. 1 is an example of a block diagram showing a voice authentication system configuration proposed by the inventor.
  • Reference numeral 2 denotes a voice recognition circuit, to which the microphone 1 is connected.
  • the voice recognition circuit 2 is composed of a voice recognition LSI or the like, and can register and collate the voice input from the microphone 1. Whether or not the voice is surely registered at the time of voice registration, and the voice input at the time of voice verification is displayed. It outputs a signal as to whether or not it matches the registered voice.
  • Reference numeral 3 denotes a control circuit, which controls the voice registration and collation processing of the voice recognition circuit 2 and operates the lock mechanism 4 in response to an output signal from the voice recognition circuit 2.
  • a registration button (not shown) and a collation button (not shown) are connected to the control circuit 3, and a user operates these to start a voice registration process or a collation process.
  • Reference numeral 5 denotes a battery that serves as a power source for each of the above circuits.
  • the voice registered in the voice recognition circuit 2 includes a composite voice of two or more people, and voice data (preferably having a plurality of people) in which two people simultaneously utter the same phrase.
  • voice data preferably having a plurality of people
  • As hostile voice data one of the two voices, one of the two voices is different, one voice is completely different, and a two-speaker voice model that is variously superimposed on the computer is also registered in advance. It is desirable to keep it.
  • FIG. 2 is a flowchart showing an example of the unlocking control processing procedure of the voice recognition circuit 2 proposed by the inventors.
  • this method includes (1) a procedure (S1) for determining whether or not synthetic voice is included, and (2) a procedure (S2) for determining whether the voice is simultaneously uttered by two people. (3) The procedure (S3) for determining whether the two target speakers are simultaneously uttered voices and whether they are the simultaneous uttered voices of a specific or arbitrary phrase, and (4) whether the two voices are both nervous.
  • the procedure (S4) for determining is included.
  • this method can be realized by recording a program that realizes this method on a recording medium such as a hard disk of an information processing device and executing this program.
  • the voice recognition circuit 2 has (1) a procedure (S1) for determining whether or not synthetic voice is included, (2) a procedure (S2) for determining whether the voice is simultaneously uttered by two people, (S2). 3) Procedures for determining whether the two target speakers are simultaneously uttered voices and whether they are the simultaneous uttered voices of a specific or arbitrary phrase (S3), (4) Judging whether the two voices are both tense.
  • This can be realized by recording a program for executing the procedure (S4) on the recording medium of the information processing apparatus and executing this program.
  • the above program will be recorded on the recording medium of the information processing apparatus, and the present method will be described as an example of realizing the present method by executing the program.
  • this method has (1) a procedure (S1) for determining whether or not synthetic voice is included. This procedure is useful for eliminating voices recorded without permission and voices produced by artificial speech synthesis. When this procedure is executed, if the synthetic voice is included, the recorded voice is included, that is, if the voice other than the voice of a person is included, the lock mechanism 4 is rejected and the lock mechanism 4 is not unlocked.
  • this method has (2) a procedure (S2) for determining whether the voices are simultaneously uttered by two people.
  • This procedure is useful as a security system that authenticates a plurality of people (for example, two people) at the same time, and as a more reliable security system, for confirming that two people exist at the same time.
  • this procedure is executed, in the case of the uttered voice of one person, in the case of the uttered voice of three or more people, it is rejected and the lock mechanism 4 is not unlocked.
  • this method has (3) a procedure (S3) of determining whether the two target speakers are simultaneously uttered voices and whether they are simultaneous uttered voices of a specific or arbitrary phrase.
  • This procedure is also useful as a security system that authenticates a plurality of people (for example, two people) at the same time, and as a more reliable security system, in order to confirm whether the voices are simultaneously uttered by two registered people. ..
  • This procedure is executed, in the case of two uttered voices, if only one person is different from the registered person, if both of them are different from the registered person, or if the two registered people are not uttering at the same time, it will be rejected.
  • the lock mechanism 4 is not unlocked. Further, it is determined whether or not the phrase is correct, and if the phrase is incorrect, it is rejected and the lock mechanism 4 is not unlocked.
  • the number of speakers is not limited to "2 people”. That is, if the number of people sharing information / assets is "3", it may be determined whether the voice is simultaneously uttered by 3 people, and if it is "4 people", it may be determined whether the voice is uttered by 4 people at the same time. Also, as the number of speakers increases, a more reliable security system can be constructed.
  • this method has (4) a procedure (S4) for determining whether the voices of the two persons are both nervous. This procedure makes it impossible to unlock in a threatening state by preventing even one person from unlocking when in a tense state. When this procedure is executed, if a tension voice is included, it is rejected and the lock mechanism 4 is not unlocked.
  • the configuration having the procedure (S1), the procedure (S2), the procedure (S3), and the procedure (S4) is shown, but only when the two registered specific persons utter in unison is identified. If only the procedure (S2) and the procedure (S3) are to be performed, only the procedure (S2) and the procedure (S3) may be used, or if it is not necessary to identify the number of speakers, only the procedure (S3) may be configured. Then, the procedure (S1) and the procedure (S4) may be appropriately installed as a more reliable security system according to the use of the voice authentication system and the like.
  • the usage of the above voice authentication system is as follows.
  • the user first operates the registration button (not shown), and two or more people simultaneously utter the same specific or arbitrary phrase into the microphone 1 to transmit the voice to the voice recognition circuit 2. to register.
  • (II) When unlocking the lock mechanism, if the collation button (not shown) is operated and two or more persons who have registered the words registered in item (I) simultaneously emit the words registered in item (I) to the microphone 1. The lock mechanism is unlocked.
  • (III) If you want to change the registered voice, repeat item (I).
  • a voice recognition circuit for registering and collating voice
  • a microphone for collecting voice
  • a lock mechanism for collating the voice collected by the microphone.
  • the voices registered in the voice recognition circuit include a composite voice of two or more people. It is possible to provide a voice recognition system that responds only when two or more specific persons speak in unison. Therefore, there is an effect that a more reliable security system can be configured.
  • an authentication system can be configured on the premise that two or more people exist at the same time and two or more people are cooperative.
  • GMM-HMM featuring MFCC was used to identify text-dependent speakers for simultaneous two-party utterances.
  • the recognition accuracy was insufficient. It is considered that this is because the MFCC does not fully grasp the characteristics of two-way simultaneous utterance.
  • a d-vector was extracted from the final layer of the intermediate layer of the DNN that identifies the speaker for two simultaneous utterances and used as a feature quantity.
  • an HMM which is a robust speaker model, is used for the utterance content.
  • a speaker identification DNN for simultaneous two-party utterance was constructed to extract the d-vector, and this DNN was used for the d-vector extraction.
  • this DNN was used for the d-vector extraction.
  • voice data was created by superimposing the voices of the same utterance contents of two different speakers in this data set on a computer.
  • the voice created by superimposing on the computer in this way is called a superposed voice.
  • superimposition was performed like M001 and M002, M003 and M004, ..., M335 and M336.
  • MIX001 to MIX118 were assigned as speaker numbers.
  • the utterance number is the same as the above-mentioned data set.

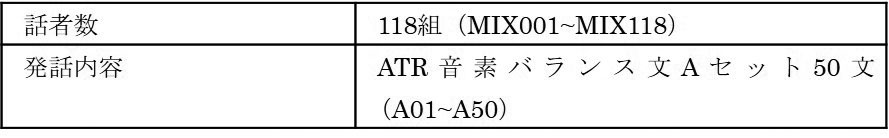

  • the contents of the superimposed voice data used in this database are shown in ⁇ Table 2>.
  • a logarithmic MFB40 bin was extracted for each frame from one utterance, and a total of 280-dimensional logarithmic MFB that combined the front and rear 3 frames was used as the input of the DNN.
  • the logarithmic MFB extraction conditions are shown in ⁇ Table 4>.
  • the middle layer of DNN was 700-400-100 with 3 layers.
  • the final layer is the identification class.
  • the activation function the ReLU function was used in the middle layer and the softmax function was used in the final layer.
  • the number of mini-batch during learning was 100, and the number of epochs was 100.

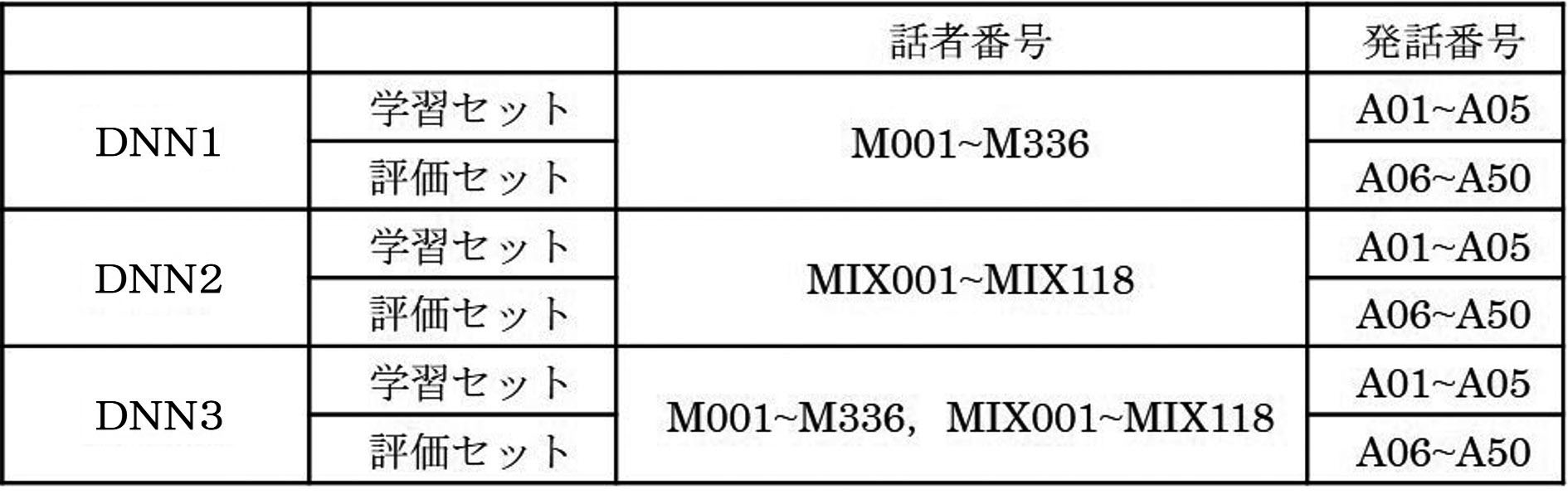

  • a speaker identification DNN was constructed for simultaneous two-party utterances.
  • the error rate of each DNN was 0.78% for DNN1, 0.29% for DNN2, and 1.50% for DNN3.
  • Each d-vector is extracted from the third layer of the above intermediate layer of DNN.
  • the d-vectors extracted from DNN1 to DNN3 will be referred to as d-vector1, d-vector2 and d-vector3, respectively.
  • a superimposed voice was created by a single utterance of the same utterance content of two different speakers. In this embodiment, this is called a superimposed utterance and is considered as a pseudo simultaneous utterance. As a result, it is possible to perform a speaker identification experiment of two simultaneous utterances with a large number of data.
  • the contents of the created superimposed utterance are shown in ⁇ Table 6>.
  • d-vectors were extracted using the DNN constructed in ⁇ Table 3> and used as features.
  • GMM-HMM was learned by the features of each speaker and used as a speaker model. When learning the HMM, the flooring process was performed so that the variance was 0.5 or more.
  • MFCC 39 dimensions were used for the features.
  • the speaker model uses HMM, and the conditions are the same as the proposed method. MFCC does not provide distributed flooring.

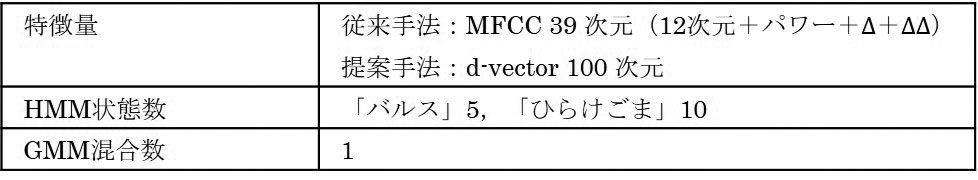

  • the construction conditions for GMM-HMM are shown in ⁇ Table 8>.
  • Cosine similarity was used for score calculation, and the speaker with the highest score was used as the identification result.
  • the database was divided into five, four were learned, and one was evaluated by five-fold cross-validation.

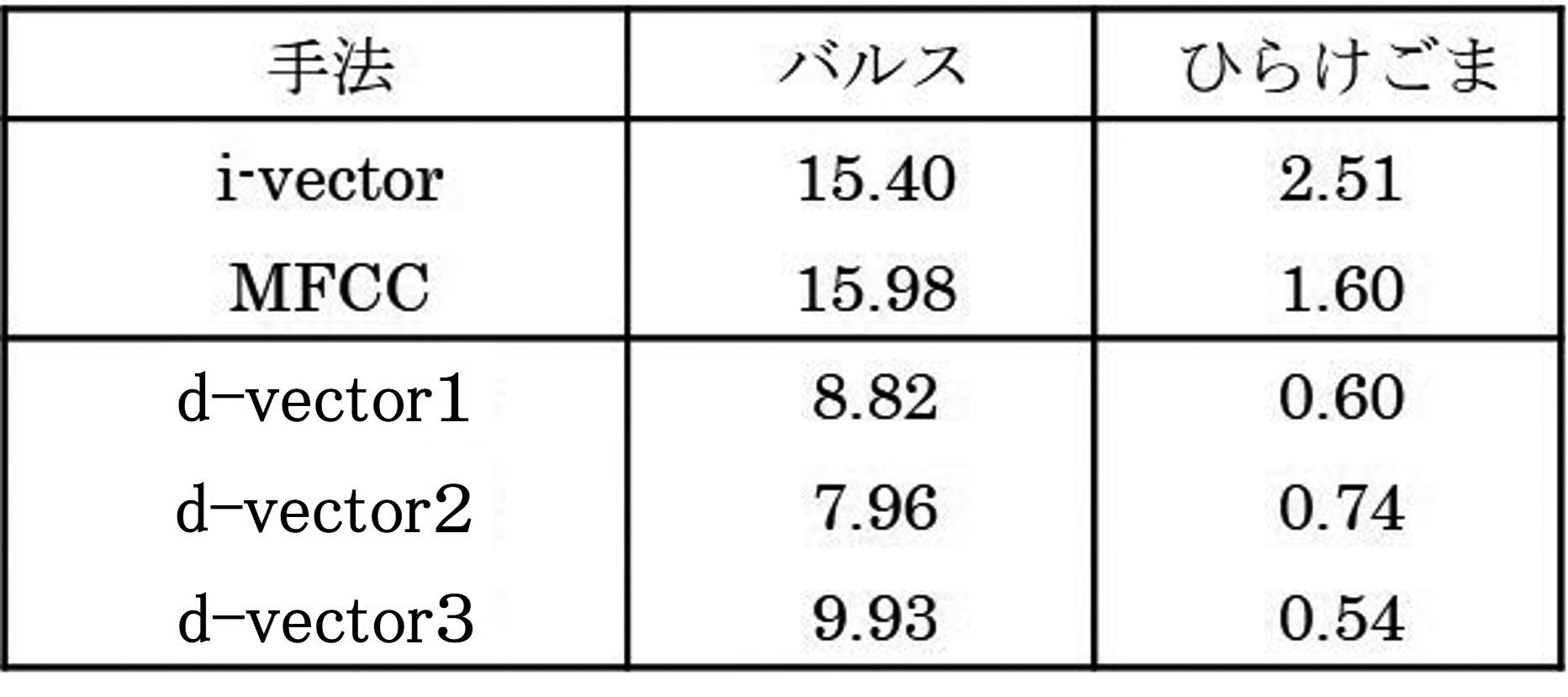

  • Error analysis was performed for each d-vector.
  • the error was classified by paying attention to the input voice and the number of speakers in the identification result, and classified according to whether the error was mistaken for the same number of speakers or a different number of speakers.

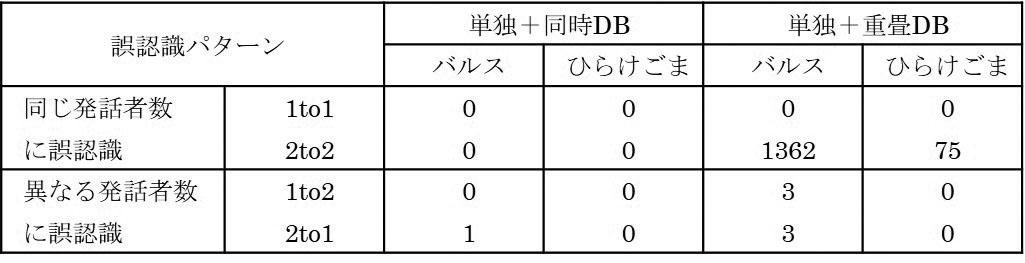

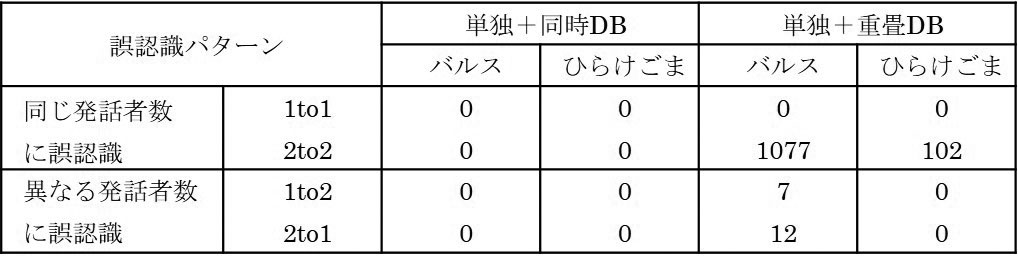

  • the contents of the error classification are shown in ⁇ Table 12>.
  • d-vector3 has the least number of misrecognitions of different numbers of speakers in the single + superimposed DB, which is 6 times.
  • the d-vector 3 is a d-vector extracted from a DNN trained with a data set using both single speech and superimposed speech. From this, it was suggested that by using both single utterance and superimposed utterance for the learning data of DNN, the d-vector extracted from the DNN becomes a feature suitable for classification of the number of speakers.
  • the false recognition rate in the single + simultaneous DB is extremely low, and voice authentication that responds only when two or more registered specific persons utter in unison. It was confirmed that the system could be realized.
  • the present invention can be industrially used as a voice authentication system that responds only when two or more registered specific persons utter in unison.

Landscapes

  • Engineering & Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Audiology, Speech & Language Pathology (AREA)
  • Human Computer Interaction (AREA)
  • Physics & Mathematics (AREA)
  • Acoustics & Sound (AREA)
  • Multimedia (AREA)
  • Computational Linguistics (AREA)
  • Artificial Intelligence (AREA)
  • Lock And Its Accessories (AREA)

Abstract

本発明によれば、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムを提供する。　音声の登録および照合を行う音声認識回路と、音声を集音するマイクと、ロック機構と、マイクによって集音された音声を音声認識回路で音声照合して得られる照合結果に基づいてロック機構を制御する制御回路とを有する音声認証システムにおいて、音声認識回路に登録する音声が２名以上の複合音声を含むことを特徴とする。また、複合音声が、少なくとも話者２名以上による実質的に同時の発声を録音したものであることを特徴とする。

Description

音声認証システム
　本発明は、音声認証システムに関し、より詳細には、登録した特定の２名以上が声を揃えて発声した時のみ反応する認証システムに関する。
　従来の認証技術として、特定の人以外には操作できないようにロック機構を設けた装置が種々存在している。これらのロック機構は、鍵やカードを使用したり、暗証番号を入力するものが一般的である。
　しかしながら、従来のロック機構を設けた装置は、使用者がロック機構を操作したいときに、その都度、鍵やカードを差し込んだり、暗証番号を入力しなければならず、手間のかかるものであった。また、使用者以外の者に鍵やカードを入手されたり暗証番号を知られた場合、容易にロック機構を操作されてしまうという問題点を有していた。
　このような問題点を根本から解決する方法として生体認証技術が注目されており、一部実用化もされている。生体認証技術には生体情報が使用される。生体情報には、人間の身体特徴に基づく身体的特徴と、個人の癖などに基づく行動的特徴がある。話者認識（音声信号からその発話者を推定する技術）では、発声器官の構造に依存する身体的特徴と発声の癖などに依存する行動的特徴の両方を使用することができるため、他人が盗用することが困難とされている。
　この話者認識を用いた装置として、例えば、下記特許文献１に音声認識装置が記載されている。装置に向かって言葉を発すれば、使用者があらかじめ登録しておいた音声に対して音質および言葉が一致しているかどうかを音声認識回路が照合し、一致していれば制御回路によってソレノイドが作動してロックが解除される。一致しない場合にはロックは解除されない。
　また他の認証技術として、複数人（２名以上）を同時に認証するニーズが増加している。例えば、スマートフォン用のアルバムアプリにおいて、２人の秘密の写真や映像を、２人が物理的に同時にいるときだけ見ることができ、１人では見ることができない機能が望まれている。また、特定の音声で起動する装置の例として、「天空の城ラピュタ」（株式会社スタジオジブリの登録商標）に登場する「飛行石」が玩具として販売されているが、現在販売されているものは「バルス」と言えば誰にでも反応するものである。これに対して、登録した特定の２人が声を揃えて発声した時のみ反応する構成にできれば、より「天空の城ラピュタ」の世界観に近いものとなる。
実開平７－３０７３５号公報
　従来の音声認証システムでは、特定の１名の発声によるものであり、無断で音声を録音されたりしてロックが解除されたり、近年の音声合成技術の進歩により、人工的に音声を作り出す技術が向上したため、より信頼性の高いセキュリティシステムが望まれていた。
　また、２名以上が同時に存在し、かつ２名以上が協力的であることを前提とする認証システムはないという問題点を有していた。
　本発明は、上記課題に鑑みてなされたものであり、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムを提供することを目的とする。
　本発明者らは、上記課題を解決するべく鋭意検討を行った結果、Deep Neural Network(DNN)を使用して抽出した、d-vectorと呼ばれる話者空間を直接的に表現できる特徴量を使用する手法が提案されており、話者照合性能の向上が報告されているが、このd-vectorが二者同時発話の特徴をMFCCより上手く捉えることができると考え、d-vectorを特徴量としたHMMによる二者同時発話を対象とした話者識別実験を行うことにより認識性能の向上を試み、本発明を完成するに至った。
　本発明の一観点に係る音声認証システムは、音声の登録および照合を行う音声認識回路と、音声を集音するマイクと、ロック機構と、マイクによって集音された音声を音声認識回路で音声照合して得られる照合結果に基づいてロック機構を制御する制御回路とを有する音声認証システムにおいて、音声認識回路に登録する音声が２名以上の複合音声を含むものである。
　さらに、複合音声が、少なくとも話者２名以上による実質的に同時の発声を録音したものである。
　さらに、音声認識回路が、少なくとも２名の実質的に同時の発声音声か否かを判断する話者数判別モデルと、ターゲット話者２名の実質的に同時の発声音声か否かを判断する２名話者発声モデルとを有するものである。
　さらに、音声認識回路が、合成音声が含まれていないかを判断する合成音声判別モデルを有するものである。
　さらに、音声認識回路が、２名の音声がともに緊張していないかを判断する緊張音声判別モデルを有するものである。
　本発明によれば、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムを提供できる利点がある。
実施形態に係るシステム構成を示すブロック図である。 実施形態に係る音声認識回路の解錠制御処理手順の一例を示すフローチャートである。
　以下、本発明の実施形態について説明する。本発明の範囲はこれらの説明に拘束されることはなく、以下の例示以外についても、本発明の趣旨を損なわない範囲で適宜変更し実施することができる。
　図１は、発明者が提案する音声認証システム構成を示すブロック図の一例である。２は音声認識回路で、マイク１が接続されている。この音声認識回路２は音声認識ＬＳＩ等によって構成され、マイク１から入力された音声について登録および照合を行うことができ、音声登録時には確実に登録されたか否か、音声照合時には入力された音声が登録されている音声と一致しているか否かについて信号を出力するものである。３は制御回路で、音声認識回路２の音声登録および照合の処理を制御するとともに、音声認識回路２からの出力信号に応じてロック機構４を作動させるものである。この制御回路３には登録ボタン（図示せず。）および照合ボタン（図示せず。）が接続されており、これらを使用者が操作することで音声の登録処理もしくは照合処理が開始される。尚、５は上記各回路の電源となる電池である。
　本実施形態において音声認識回路２に登録する音声は、２名以上の複合音声を含むものであって、２名が同時に声を揃えて同じフレーズを発声した音声データ（複数あることが望ましい）や、敵対音声データとして、２名のうちの１名の発声、２名のうち１名が異なる発声、全く異なる１名の発声、計算機上で様々に重ね合わせた２話者音声モデルなども予め登録しておくことが望ましい。
　図２は、発明者らが提案する音声認識回路２の解錠制御処理手順の一例を示すフローチャートである。図２で示すように、本方法は、（１）合成音声が含まれていないかを判断する手順（Ｓ１）と、（２）２名の同時発声音声かを判断する手順（Ｓ２）と、（３）ターゲット話者２名の同時発声音声かを判断するとともに特定又は任意のフレーズの同時発声音声かを判断する手順（Ｓ３）と、（４）２名の音声ともに緊張していないかを判断する手順（Ｓ４）とを含んでいる。
　本方法は、具体的には、情報処理装置のハードディスク等の記録媒体に本方法を実現するプログラムを記録し、このプログラムを実行することで実現できる。
　すなわち、本方法は、音声認識回路２に、（１）合成音声が含まれていないかを判断する手順（Ｓ１）、（２）２名の同時発声音声かを判断する手順（Ｓ２）、（３）ターゲット話者２名の同時発声音声かを判断するとともに特定又は任意のフレーズの同時発声音声かを判断する手順（Ｓ３）、（４）２名の音声ともに緊張していないかを判断する手順（Ｓ４）、を実行させるためのプログラムを情報処理装置の記録媒体に記録し、このプログラムを実行することで実現可能である。
　以下、本実施形態では、情報処理装置の記録媒体に上記プログラムを記録し、これを実行することによって本方法を実現する例として説明する。
（合成音声判別モデル）
　まず、本方法では（１）合成音声が含まれていないかを判断する手順（Ｓ１）を有する。この手順は、無断で録音された音声、人工的な音声合成による音声を排除するのに有用なものである。この手順を実行すると、合成音声が含まれている場合、録音音声が含まれている場合、すなわち、人の発声音声以外が含まれている場合、リジェクトされてロック機構４は解錠しない。
（話者数判別モデル）
　また、本方法では（２）２名の同時発声音声かを判断する手順（Ｓ２）を有する。この手順は、複数人（例えば、２名）を同時に認証するセキュリティシステムとして、又、より信頼性の高いセキュリティシステムとして、２名が同時に存在することを確認するために有用なものである。この手順を実行すると、１名の発声音声の場合、３名以上の発声音声の場合、リジェクトされてロック機構４は解錠しない。
（２名話者発声モデル）
　また、本方法では（３）ターゲット話者２名の同時発声音声かを判断するとともに特定又は任意のフレーズの同時発声音声かを判断する手順（Ｓ３）を有する。この手順も、複数人（例えば、２名）を同時に認証するセキュリティシステムとして、又、より信頼性の高いセキュリティシステムとして、登録した２名の同時発声音声かを確認するために有用なものである。この手順を実行すると、２名の発声音声の場合で、１名だけ登録した人と違う場合、２名とも登録した人と違う場合、登録した２名が同時に発声していない場合、リジェクトされてロック機構４は解錠しない。また、フレーズが正しいか否かを判定し、フレーズが正しくない場合、リジェクトされてロック機構４は解錠しない。
　手順（Ｓ２、Ｓ３）において、話者数は「２名」に限定されるわけではない。すなわち、情報・資産を共有する人数が「３名」ならば３名の同時発声音声かを判断すればよいし、「４名」ならば４名の同時発声音声かを判断すればよい。また、話者数が増えれば増えるほど、より信頼性の高いセキュリティシステムを構築できる。
（緊張音声判別モデル）
　また、本方法では（４）２名の音声ともに緊張していないかを判断する手順（Ｓ４）を有する。この手順は、１名でも緊張状態の時には解錠しないようにすることで、脅迫状態での解錠を不可能としている。この手順を実行すると、緊張音声が含まれる場合、リジェクトされてロック機構４は解錠しない。
　以上のような構成により、利用時は、２名が実質的に同時に特定のフレーズを発声したときのみ認証（解錠）され、２名のうち１名で発声、２名のうち１名が他人と声を揃えて発声、他人１名・他人２名の特定のフレーズの発声はリジェクトする。フレーズが異なる場合もリジェクトする。さらに、２名が同時に特定のフレーズを発声していても、１名でも話者の緊張度が高いと判断した場合はリジェクトする。
　以上の実施形態において、手順（Ｓ１）、手順（Ｓ２）、手順（Ｓ３）および手順（Ｓ４）を有する構成を示したが、登録した特定の２名が声を揃えて発声した時のみを識別するだけならば、手順（Ｓ２）および手順（Ｓ３）だけでもよいし、さらに話者数を識別する必要がなければ手順（Ｓ３）のみの構成でもよい。そして、手順（Ｓ１）、手順（Ｓ４）は、より信頼性の高いセキュリティシステムとして、音声認証システムの用途等に応じて、適宜設置するとよい。
　以上の音声認証システムの使い方は次の通りである。（Ｉ）使用者はまず、登録ボタン（図示せず。）を操作して、マイク１に向かって２名以上が同時に同じ特定又は任意のフレーズを発声することにより、音声を音声認識回路２に登録する。（ＩＩ）ロック機構を解錠する時は、照合ボタン（図示せず。）を操作して、マイク１に向かって（Ｉ）項で登録した言葉を登録した２名以上が同時に発すれば、ロック機構が解錠される。（ＩＩＩ）登録した音声を変更したいときは、（Ｉ）項を繰り返す。
　以上のような構成の本実施形態においては、音声の登録および照合を行う音声認識回路と、音声を集音するマイクと、ロック機構と、マイクによって集音された音声を音声認識回路で音声照合して得られる照合結果に基づいてロック機構を制御する制御回路とを有する音声認証システムにおいて、音声認識回路に登録する音声が２名以上の複合音声を含むことを特徴とする構成で、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムを提供することができる。そのため、より信頼性の高いセキュリティシステムを構成できる効果がある。また、共有する情報・資産の取り扱いに関するセキュリティシステムとして、２名以上が同時に存在し、かつ２名以上が協力的であることを前提とする認証システムを構成できる。
　以下、実施例により本発明をさらに詳細に説明するが、本発明はこれらによって限定されるものではない。
　従来、MFCCを特徴量としたGMM-HMMで二者同時発話を対象とするテキスト依存型の話者識別を行っていた。しかし認識精度は不十分であった。これは、MFCCが二者同時発話の特徴を十分に捉えていないことが原因であると考えられる。
　そこで、提案手法では、二者同時発話を対象とする話者識別を行うDNNの中間層の最終層からd-vectorを抽出し、特徴量として使用した。また、本実施例ではテキスト依存型の話者識別を行うため、発話内容に頑健な話者モデルであるHMMを使用した。
　本実施例では、d-vectorを抽出するために二者同時発話を対象とする話者識別DNNを構築し、このDNNをd-vector抽出に使用した。ここでは、この二者同時発話を対象とする話者識別DNNの構築について述べる。

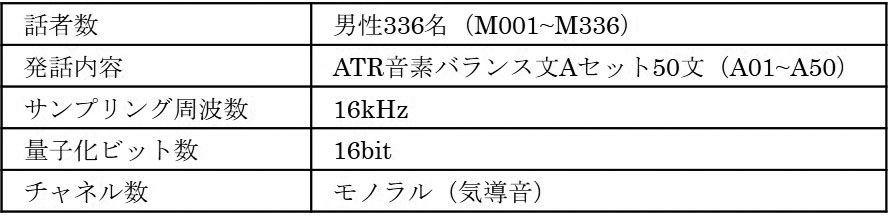

　DNNの学習データに、科学警察研究所により作成された「大規模話者骨導音声データベース」に収録されている、気導マイクで録音した音声を使用した。実験では、各話者に対して話者番号M001～M336を割り振り、各発話内容に対して発話番号A01～A50を割り振った。この音声データセットの内容を＜表１＞に示しておく。
Figure JPOXMLDOC01-appb-T000001
　また、このデータセット内の異なる話者２名の同じ発話内容の音声を計算機上で重畳させた音声データを作成した。本実施例では、このように計算機上で重畳させて作成した音声を重畳音声と呼ぶ。本実験では、M001とM002、M003とM004、…、M335とM336のように重畳を行った。話者番号としてMIX001～MIX118を割り振った。発話番号については前述のデータセットと同様である。このデータベースで使用した重畳音声データの内容を＜表２＞に示しておく。
Figure JPOXMLDOC01-appb-T000002
　以上二種類のデータセットを使用して、二者同時発話を対象とする話者識別DNNの学習と評価を行った。各話者の５文でDNNの学習を行い、残り４５文で評価を行った。DNNは３種類構築した。構築したDNNと、その学習と評価に使用したデータセットの内容を＜表３＞に示しておく。
Figure JPOXMLDOC01-appb-T000003
　１発話からフレーム毎に対数MFB40ビンを抽出し、前後３フレームを結合した計280次元の対数MFBをDNNの入力とした。対数MFB抽出条件を＜表４＞に示しておく。
Figure JPOXMLDOC01-appb-T000004
　DNNの中間層は３層で700-400-100とした。最終層は識別クラスである。活性化関数については、中間層ではReLU、最終層ではソフトマックス関数を使用した。学習の際のミニバッチ数は100、エポック数は100とした。
　以上の条件で二者同時発話を対象とする話者識別DNNを構築した。各DNNのエラー率は、DNN１が0.78%、DNN２が0.29%、DNN３が1.50%となった。以上のDNNの中間層の第三層から、それぞれd-vectorを抽出する。以降、DNN１～DNN３より抽出したd-vectorをそれぞれd-vector１、d-vector２およびd-vector３と呼ぶ。
　次に、提案手法での二者同時発話を対象とする話者識別性能の評価実験について述べる。従来法であるMFCCを用いたGMM-HMMとi-vectorをベースラインとして比較を行った。
　本実施例で使用したデータベースでは、先行研究で使用されている音声データに加えて、新たに録音した音声データを使用した。話者１名で録音したものを単独発話、話者２名による同時発声を録音したものを同時発話と呼ぶ。使用した音声データの内容を＜表５＞に示しておく。
Figure JPOXMLDOC01-appb-T000005
　また、異なる２話者の同一の発話内容の単独発話で重畳音声を作成した。本実施例では、これを重畳発話と呼び、疑似的な同時発話と考える。これにより、大規模なデータ数で二者同時発話の話者識別実験を行うことができる。作成した重畳発話の内容を＜表６＞に示しておく。
Figure JPOXMLDOC01-appb-T000006
　以上の音声データセットを使用して、単独発話と同時発話で構成した「単独＋同時DB」と、単独と重畳発話で構成した「単独＋重畳DB」の２種類のデータベースを作成した。このデータベースの内容を＜表７＞に示しておく。
Figure JPOXMLDOC01-appb-T000007
　提案手法では、＜表３＞で構築したDNNを用いてd-vectorを抽出して特徴量とした。各話者の特徴量でGMM-HMMを学習させ話者モデルとした。HMMの学習の際に、分散が0.5以上になるようにフロアリング処理を行った。従来法では、特徴量にMFCC39次元を使用した。話者モデルはHMMを使用し、条件は提案手法と同様である。MFCCでは分散のフロアリングは行わない。GMM-HMMの構築条件を＜表８＞に示しておく。
Figure JPOXMLDOC01-appb-T000008

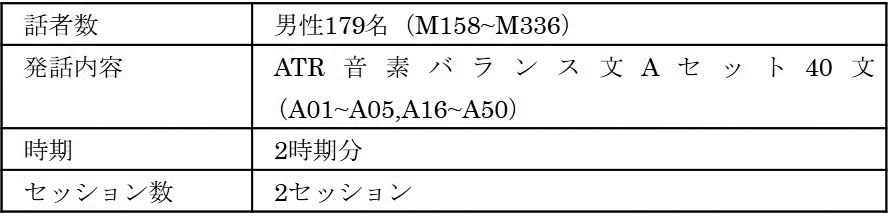

　i-vectorでの話者識別実験では、DNNの学習に使用した「大規模骨導音声データベース」を用いてi-vectorを抽出するためのUBMの学習を行った。使用したデータセットの内容を＜表９＞に示しておく。
Figure JPOXMLDOC01-appb-T000009
　スコア計算にはコサイン類似度を使用し、最高スコアである話者を識別結果とした。なお，本実験ではデータベースを五分割し、４つを学習、１つを評価に用いる五分割交差検証で評価を行った。
　単独＋同時DBと単独＋重畳DBにおける各手法での誤認識率[%]を＜表１０＞と＜表１１＞に示しておく。
Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011
　両データベースにおいて、従来手法であるi-vectorおよびMFCCと比較して全てのd-vectorの誤認識率が下回っていることが確認できる。d-vector内で比較すると、単独＋同時DBではd-vector２が最も性能が良くなっている。一方，単独＋重畳DBでは，発話内容「バルス」においてはd-vector２が、発話内容「ひらけごま」においてはd-vector３が最も性能が良くなっている。
　各d-vectorについて、エラー分析を行った。入力音声およびその識別結果の発話者数に注目してエラーの分類を行い、同じ発話者数のものに誤認したか、異なる発話者数のものに誤認したかで分類を行った。エラー分類の内容を＜表１２＞に示しておく。
Figure JPOXMLDOC01-appb-T000012
　また、d-vector１、d-vector２、d-vector３を以上の内容でエラー分類した結果を＜表１３＞～＜表１５＞に示しておく。
Figure JPOXMLDOC01-appb-T000013
Figure JPOXMLDOC01-appb-T000014
Figure JPOXMLDOC01-appb-T000015
　単独＋同時DBでは、エラー数が少なくほとんど差が見られないことがわかる。単独＋重畳DBにおける同じ発話者数内への誤認識は、どのd-vectorでも2to2での誤認識となっている。2to2のエラー数は全体での誤認識率に比例していることから、2to2のエラー数を減らすことが全体の誤認識率の改善に繋がると推測される。
　また、単独＋重畳DBにおける異なる発話者数への誤認識はd-vector３が6回と最も少なくなっていることがわかる。d-vector３は、単独音声と重畳音声の両方を用いたデータセットで学習したDNNから抽出されたd-vectorである。これより、DNNの学習データに単独発話と重畳発話の両方を用いることで、そのDNNから抽出されるd-vectorは発話者数についての分類に適した特徴となることが示唆された。
　学習データセットを変えて抽出した様々なd-vectorを用いて、二者同時発話を対象とする話者識別実験を行った。その結果、MFCCを用いている従来手法と比較して話者識別性能が向上することを確認した。
　以上、本実施例により、特に＜表１０＞に示すように、単独＋同時ＤＢにおける誤認識率は、極めて低く、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムを実現できることを確認した。
　本発明は、登録した特定の２名以上が声を揃えて発声した時のみ反応する音声認証システムとして、産業上利用可能である。
１　マイク
２　音声認識回路
３　制御回路
４　ロック機構
５　電源部

Claims (5)

  1. 　音声の登録および照合を行う音声認識回路と、前記音声を集音するマイクと、ロック機構と、前記マイクによって集音された音声を前記音声認識回路で音声照合して得られる照合結果に基づいて前記ロック機構を制御する制御回路とを有する音声認証システムにおいて、
    　前記音声認識回路に登録する音声が２名以上の複合音声を含む音声認証システム。
  2. 　前記複合音声が、少なくとも話者２名以上による実質的に同時の発声を録音したものである請求項１に記載の音声認証システム。
  3. 　前記音声認識回路が、少なくとも２名の実質的に同時の発声音声か否かを判断する話者数判別モデルと、ターゲット話者２名の実質的に同時の発声音声か否かを判断する２名話者発声モデルとを有する請求項１又は２に記載の音声認証システム。
  4. 　前記音声認識回路が、合成音声が含まれていないかを判断する合成音声判別モデルを有する請求項３に記載の音声認証システム。
  5. 　前記音声認識回路が、２名の音声ともに緊張していないかを判断する緊張音声判別モデルを有する請求項３又は４に記載の音声認証システム。
PCT/JP2020/015735 2019-05-09 2020-04-07 音声認証システム Ceased WO2020226019A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019-088771 2019-05-09
JP2019088771A JP6833216B2 (ja) 2019-05-09 2019-05-09 音声認証システム

Publications (1)

Publication Number Publication Date
WO2020226019A1 true WO2020226019A1 (ja) 2020-11-12

Family

ID=73044670

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/015735 Ceased WO2020226019A1 (ja) 2019-05-09 2020-04-07 音声認証システム

Country Status (2)

Country Link
JP (1) JP6833216B2 (ja)
WO (1) WO2020226019A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7697517B2 (ja) * 2021-09-08 2025-06-24 日本電気株式会社 認証装置、認証方法、及び、記録媒体

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002073830A (ja) * 2000-08-25 2002-03-12 Fujitsu Ltd コマース情報流通システム
JP2010237364A (ja) * 2009-03-31 2010-10-21 Oki Electric Ind Co Ltd 合成音声判別装置、方法及びプログラム
JP2017151759A (ja) * 2016-02-25 2017-08-31 Ｎｅｃフィールディング株式会社 認証装置、認証方法及びプログラム
CN109360315A (zh) * 2018-10-25 2019-02-19 赵琦伟 一种安全防护系统

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002073830A (ja) * 2000-08-25 2002-03-12 Fujitsu Ltd コマース情報流通システム
JP2010237364A (ja) * 2009-03-31 2010-10-21 Oki Electric Ind Co Ltd 合成音声判別装置、方法及びプログラム
JP2017151759A (ja) * 2016-02-25 2017-08-31 Ｎｅｃフィールディング株式会社 認証装置、認証方法及びプログラム
CN109360315A (zh) * 2018-10-25 2019-02-19 赵琦伟 一种安全防护系统

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
ZHANG JILIANG, TAN XIAO, WANG XIANGQI, YAN AIBIN, QIN ZHENG: "T2FA: Transparent Two- Factor Authentication", IEEE ACCESS (VOLUME: 6, 15 June 2018 (2018-06-15), pages 32677 - 32686, XP055760248 *

Also Published As

Publication number Publication date
JP6833216B2 (ja) 2021-02-24
JP2020184032A (ja) 2020-11-12

Similar Documents

Publication Publication Date Title
Chen et al. Robust deep feature for spoofing detection-the SJTU system for ASVspoof 2015 challenge.
Liu et al. Deep feature for text-dependent speaker verification
ES2883326T3 (es) Reconocimiento de hablante de extremo a extremo mediante el uso de una red neuronal profunda
Larcher et al. The RSR2015: Database for text-dependent speaker verification using multiple pass-phrases
US9489950B2 (en) Method and system for dual scoring for text-dependent speaker verification
Tan et al. A survey on presentation attack detection for automatic speaker verification systems: State-of-the-art, taxonomy, issues and future direction
Naika An overview of automatic speaker verification system
Bredin et al. Audio-visual speech synchrony measure for talking-face identity verification
Lucey et al. Integration strategies for audio-visual speech processing: applied to text-dependent speaker recognition
CN115954007B (zh) 一种声纹检测方法、装置、电子设备及存储介质
CN107481736A (zh) 一种声纹身份认证装置及其认证优化方法和系统
JP6682007B2 (ja) 電子機器、電子機器の制御方法及び電子機器の制御プログラム
Revathi et al. Person authentication using speech as a biometric against play back attacks
Sabatier et al. Measurement of the impact of identical twin voices on automatic speaker recognition
Ramos-Castro et al. Speaker verification using speaker-and test-dependent fast score normalization
Folorunso et al. A review of voice-base person identification: State-of-the-art
JP6833216B2 (ja) 音声認証システム
Chakroun et al. Improving text-independent speaker recognition with GMM
Martsyshyn et al. Technology of speaker recognition of multimodal interfaces automated systems under stress
Larcher et al. Imposture classification for text-dependent speaker verification
Mohammed et al. Analysis of methods and techniques used for speaker identification, recognition, and verification: A study on quarter-century research outcomes
Dovydaitis et al. Speaker authentication system based on voice biometrics and speech recognition
Akingbade et al. Voice-based door access control system using the mel frequency cepstrum coefficients and gaussian mixture model
Chetty Biometric liveness detection based on cross modal fusion
Chen et al. Forensic identification for electronic disguised voice based on supervector and statistical analysis

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20801444

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20801444

Country of ref document: EP

Kind code of ref document: A1
