  • the present invention relates to a conversion device, a learning device, a conversion method, a learning method, and a program.
  • a mathematical model called a neural network has been conventionally known.
  • a classical neural network performs a calculation for converting input data represented by a vector into output data represented by a vector, a scalar, or the like.
  • the calculation in such a neural network can be described in a form in which functions representing the respective layers are nested.
  • structured data is not simply data such as vectors and the like, but data having some structure, for example, data having a structural relationship between elements included in the data, and other data.
  • Data that has a structural relationship with the data include, for example, a word sequence constituting a text document, a vector or a matrix representing a correspondence between a plurality of time-series data, and the like.
  • a method of using an operation of dynamic programming is known.
  • the operation of the dynamic programming is a method of recursively dividing a target problem into a plurality of partial problems and sequentially solving the divided problems to obtain a solution.
  • the operation of the dynamic programming is often an undifferentiable operation due to its various expressive powers.
  • the differential value of a predetermined loss function is calculated based on the predicted output of the neural network and the correct data. For this reason, the operation performed in each layer of the neural network needs to be differentiable.
  • the dynamic programming operation is a non-differentiable operation, so that in a neural network having a layer for performing dynamic programming, it may be difficult to learn parameters.
  • CRF Conditional Random Field
  • Non-Patent Documents 1 and 2 the sparseness of the output data of the layer performing the operation of the dynamic programming is lost, so that the interpretability of the output data may be reduced. .
  • structured input data the input structured data
  • structured output data the output structured data
  • structured input data a word sequence forming a text document
  • structured output data a matrix representing a tag attached to each word included in the word sequence (for example, a tag indicating a part of speech or a category of a word)
  • structured output data a matrix representing a tag attached to each word included in the word sequence.
  • Non-Patent Documents 1 and 2 lose the sparseness of the output data of the layer performing the operation of the dynamic programming, so that, for example, a plurality of tags can be assigned to one word. In some cases, associated structured output data may be obtained. For this reason, it may be difficult to interpret, for example, specifying one part of speech for one word.
  • the embodiments of the present invention have been made in view of the above points, and have an object to realize a dynamic programming operation that is differentiable and highly interpretable.
  • an embodiment of the present invention is a conversion device for converting input first data X into second data Y by a neural network, wherein the first data X Using third data ⁇ obtained by performing predetermined preprocessing and a DP ⁇ function recursively defined using a max ⁇ function in which a strongly convex regularization function ⁇ is introduced to the max function Te, a calculating means for calculating an approximate DP Omega (theta) of the solution of dynamic programming that targets the problem represented by the weighted directed acyclic graph G, the DP Omega calculated by said calculation means ( and theta), and having and an output means for outputting as said second data Y at least one of the said DP Omega gradient ⁇ DP Omega in ( ⁇ ) ( ⁇ ).
  • FIG. 3 is a diagram illustrating an example of a functional configuration of a conversion device according to an embodiment of the present invention. It is a figure showing an example of functional composition of a learning device in an embodiment of the invention.
  • FIG. 9 is a diagram illustrating an example of a directed acyclic graph when implementing a Viterbi algorithm.
  • FIG. 4 is a diagram illustrating an example of a directed acyclic graph when implementing a dynamic time warping method. It is a figure showing an example of an effect of the present invention.
  • FIG. 2 is a diagram illustrating an example of a hardware configuration of a conversion device and a learning device according to the embodiment of the present invention.
  • a conversion device 100 that converts structured input data into structured output data will be described.
  • the conversion device 100 according to the embodiment of the present invention converts the structured input data into highly interpretable structured output data by a differentiable dynamic programming operation.
  • the operation of the dynamic programming executed by the conversion device 100 according to the embodiment of the present invention is realized as a layer of a neural network.
  • a learning device 200 that learns a neural network in which the above-described operation of the dynamic programming is realized as a layer will be described.
  • the task of converting the structured input data into the structured output data includes, for example, part-of-speech tagging.
  • part-of-speech tagging for example, a word sequence constituting a text document is structured input data, and a matrix representing a tag (for example, a tag indicating the part of speech of a word) attached to each word included in the word sequence is structured output data. It becomes.
  • the conversion device 100 functions as a text analysis device.
  • Another task of converting structured input data into structured output data is, for example, translation.
  • translation for example, a word sequence constituting a text document in the source language is structured input data, and a word sequence obtained by translating the word sequence into a target language is structured output data.
  • the conversion device 100 functions as a translation device.
  • Another task of converting structured input data into structured output data is, for example, alignment between a plurality of time-series data.
  • data representing a plurality of time-series data is structured input data, and a correspondence relationship between the plurality of time-series data (for example, a similarity between elements included in each of the plurality of time-series data).
  • the vector or matrix to be represented becomes the structured output data.
  • the conversion device 100 according to the embodiment of the present invention functions as an alignment device for time-series data.
  • the structured input data is not limited to the above-described word series or a plurality of time-series data.
  • Arbitrary data represented by a series, an array, or the like can be used as the structured input data.
  • image data, video data, data representing an acoustic signal, data representing a biological signal, and the like can also be used as structured input data.
  • structured input data is represented by X
  • structured output data is represented by Y
  • set of structured output data X is
  • ⁇ is a matrix or tensor having real numbers as elements, and ⁇ is a set of ⁇ .
  • “Bold R” represents the whole real number.
  • the whole real number is simply referred to as “R” for convenience of description in the specification.
  • the preprocessing converts (projects) the structured input data X into ⁇ in accordance with a problem to be addressed by the dynamic programming, and is realized by, for example, a neural network. Specifically, for example, in the case of the problem of performing the part-of-speech tagging described above, this preprocessing is realized by bidirectional long-term short-term memory (BLSTM). Is done.
  • BLSTM bidirectional long-term short-term memory
  • the above equation (1) is for finding the optimal solution (value) of the objective function of the problem to be addressed by the dynamic programming
  • the above equation (2) is for the argument (Y * ) of the objective function that gives the optimal solution .
  • an optimal solution is obtained by solving the objective function of the problem targeted by the dynamic programming.
  • the argument (Y * ) of the objective function is obtained by performing backtracking after obtaining the optimal solution (Value).
  • the optimal solution (value) of the objective function or the argument (Y * ) of the objective function that gives the optimal solution depends on the problem to be addressed by the dynamic programming. For example, in the case of the above-described problem of performing part-of-speech tagging or the problem of performing alignment between a plurality of time-series data, an argument (Y * ) of an objective function that provides an optimal solution is required. . In some cases, both the optimal solution (value) of the objective function and the argument (Y * ) of the objective function that provides the optimal solution may be necessary.
  • the optimal solution (value) of an objective function of a problem to be addressed by dynamic programming is often referred to as a “dynamic programming solution”, but the argument (Y * ) of the objective function that gives the optimal solution is often used. Is sometimes referred to as a “dynamic programming solution.”
  • an optimal solution (value) of an objective function of a problem to be addressed by dynamic programming is referred to as a “dynamic programming solution”.
  • DAG Directed graph
  • G ( ⁇ , ⁇ ) be a weighted directed acyclic graph composed of a node set ⁇ and an edge set ⁇ .
  • Each edge included in the edge set ⁇ is a directed edge, and when there is a directed edge from a certain node to another certain node, the certain node is a “parent node” and the another certain node is Becomes a “child node”.
  • Each node can be sequentially numbered (ID) such that each node has a smaller number than the child node without loss of generality, and the nodes can be ordered.
  • ID 1 is the start node
  • ID N is the end node. This allows
  • node n the node whose ID is n.
  • node 1 is the only node having no parent node
  • node N is the only node having no child nodes.
  • a directed edge (i, j) from a parent node j to a child node i has a weight ⁇ i, j ⁇ R.
  • LP ( ⁇ ) is calculated for one ordered path Y on the weighted directed acyclic graph G using dynamic programming. be able to.
  • the set of parent nodes of node i in the weighted directed acyclic graph G is

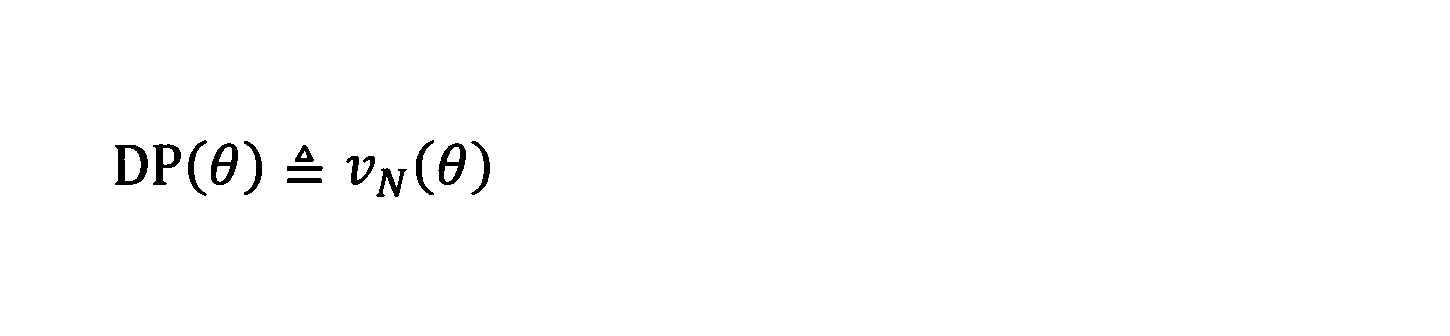

  • DP ⁇ is an approximation of DP
  • processing subsequent to DP ⁇ is similar to the case where DP is used.
  • ⁇ DP ⁇ is the slope of the DP ⁇
  • delta D is the D-dimensional unitary (simplex)
  • DP ⁇ and ⁇ DP ⁇ are differentiable, unlike DP and Y * .
  • the arbitrary precision is ⁇ (in other words, the error between DP ⁇ and DP is ⁇ )
  • the relationship between DP ⁇ and DP and the relationship between ⁇ DP ⁇ and Y * are expressed as follows, respectively. Is done.
  • ⁇ ⁇ D ⁇ R is a strongly-convex regularization function.

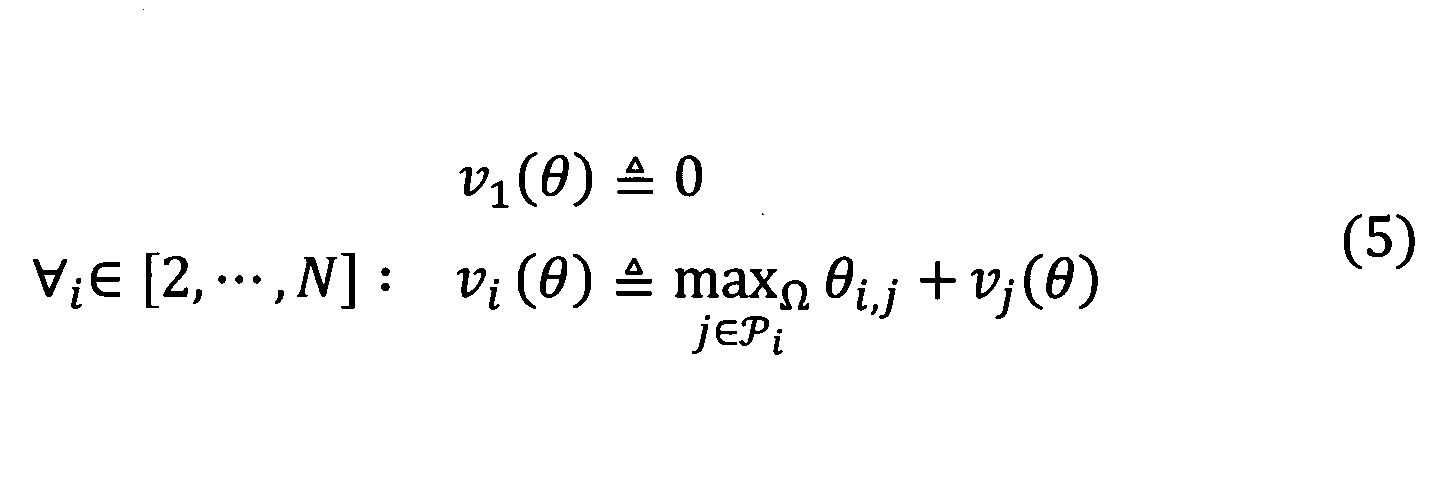

  • V N ( ⁇ ) finally calculated by the above equation (5) is DP ⁇ ( ⁇ ). That is,
  • the layer for performing the dynamic programming operation can be represented by the following two layers (Value layer and Gradient layer).

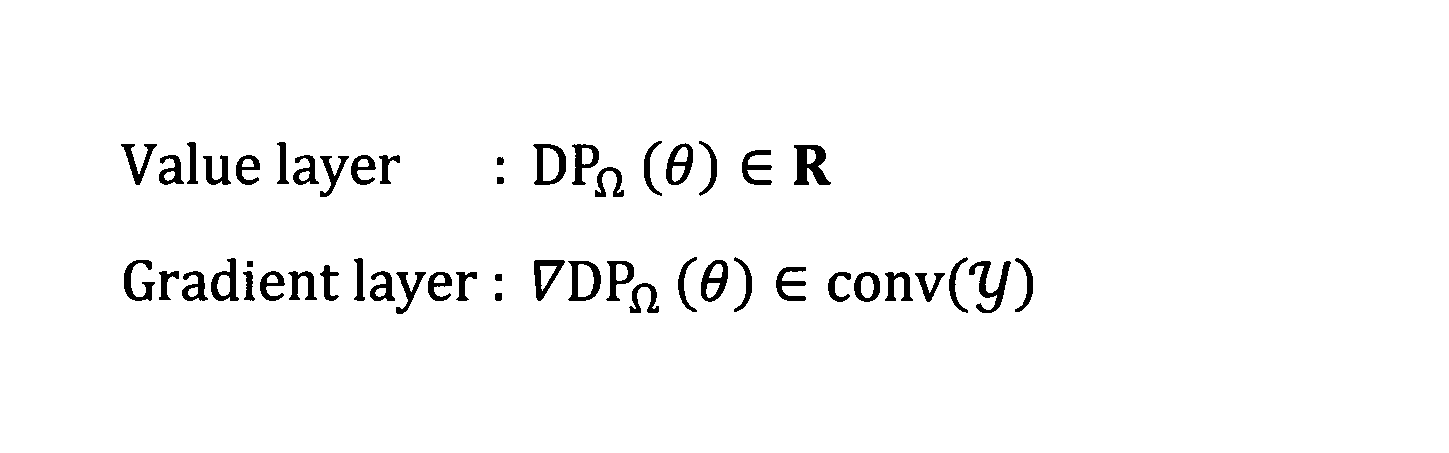

  • a value layer may be used as a layer of the neural network.
  • a gradient layer may be used as a layer of the neural network.
  • DP Omega (theta) is the time of the neural network training, the correct answer output Y true and predicted output ⁇ DP of the neural network Omega (theta) and the loss function representing whether approaching degree (the loss function L 1 .)
  • Loss function L 1 is, for example, is defined by the following equation (6).

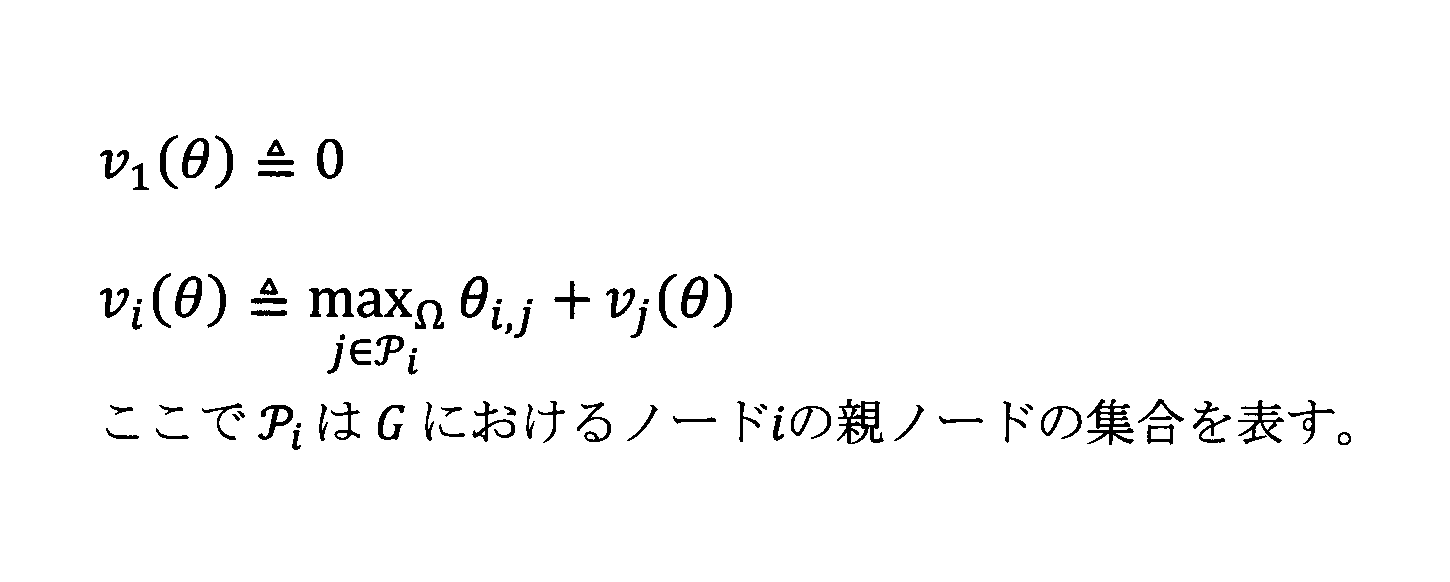

  • Step 1-1 As an initialization procedure, it is assumed that v 1 ⁇ 0hR, h N ⁇ 1 ⁇ R, Q ⁇ 0 ⁇ R N ⁇ N , and E ⁇ 0 ⁇ R N ⁇ N. Note that “ ⁇ ” means that the right side is substituted for the left side.
  • a Gradient layer ⁇ DP ⁇ ( ⁇ ) can be used as a differentiable approximation Y * (theta) which is defined by the above equation (4).
  • ⁇ DP ⁇ ( ⁇ ) at the time of the neural network training, the correct output Y true, the loss function (this loss function indicating whether approaching predicted output ⁇ DP ⁇ ( ⁇ ) and how much is the neural network L 2 ).
  • Loss function L 2 is, for example, is defined by the following equation (7).
  • ⁇ is divergence such as Euclidean distance and Kullback-Leibler divergence.
  • L 2 the value of the loss function L 2 is small, represents that the predicted output ⁇ DP closer to the correct output Y true Omega that (theta) was obtained.
  • Gradient layer i.e., ⁇ DP ⁇ ( ⁇ layer for performing operations)

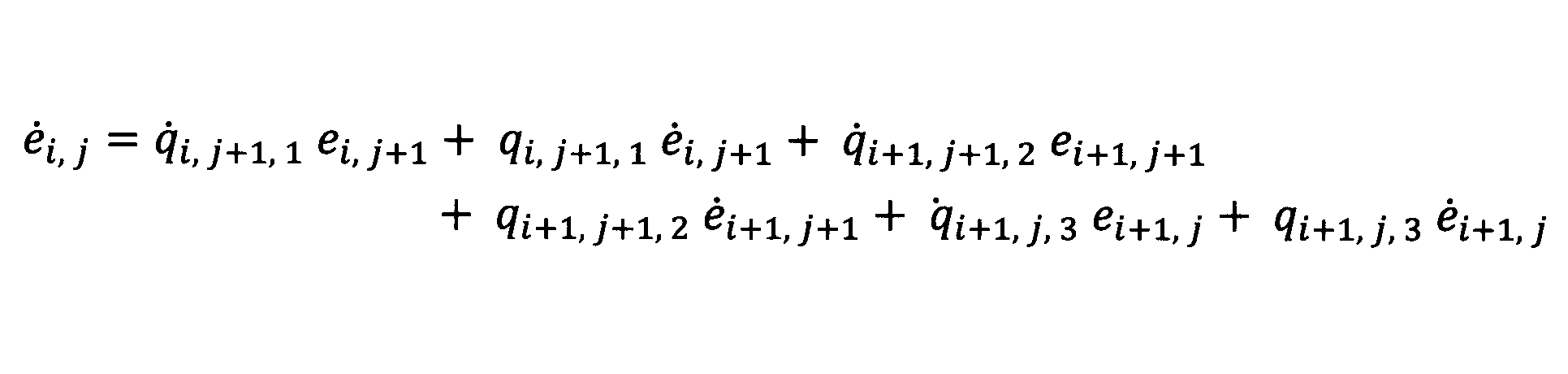

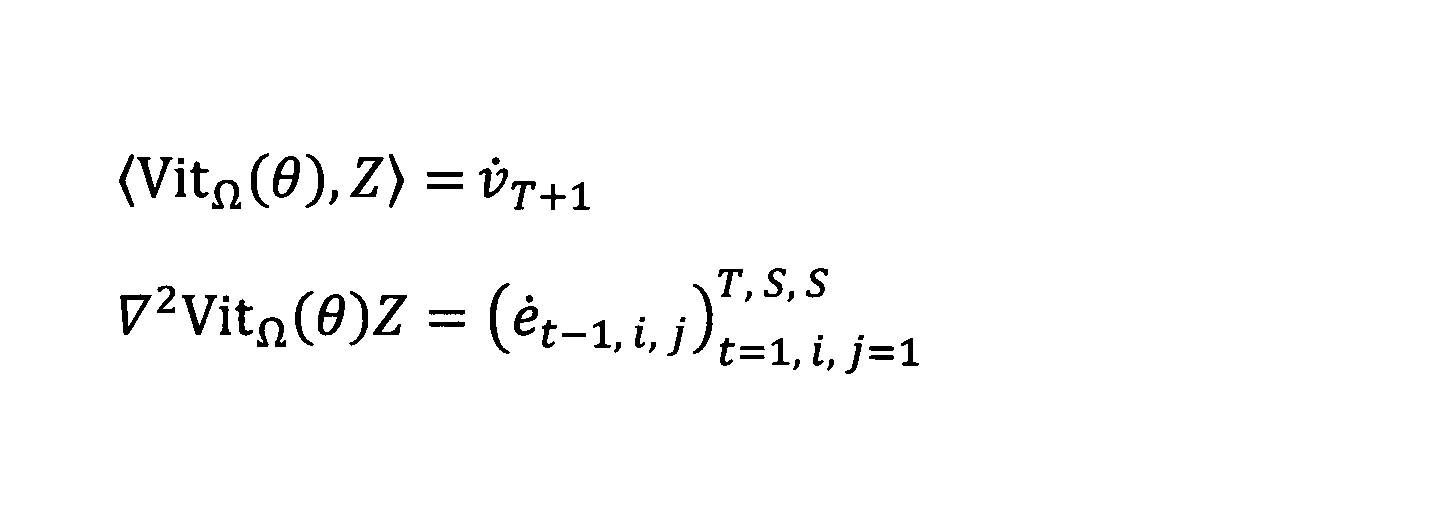

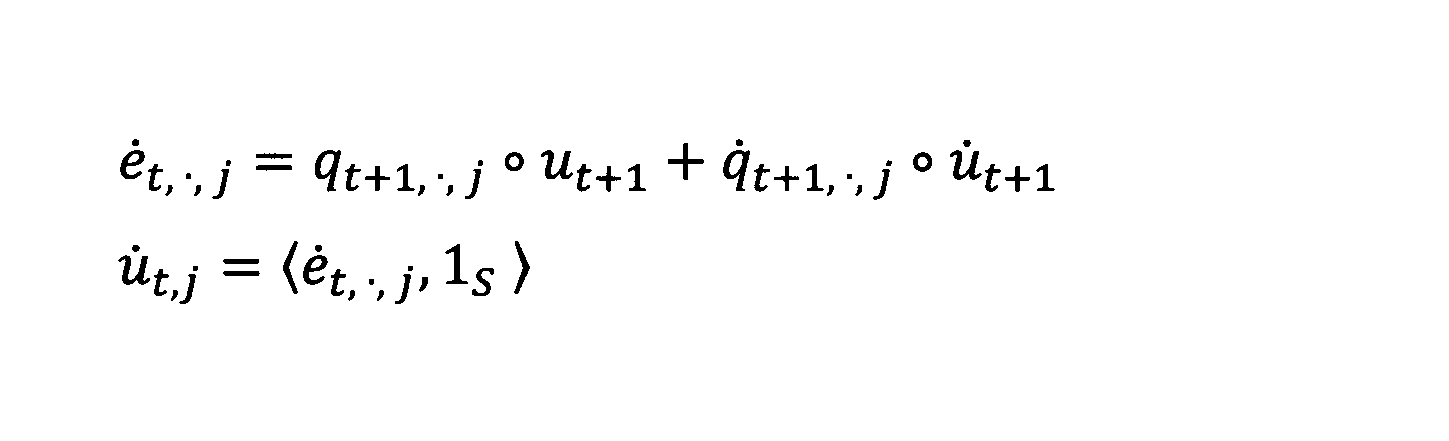

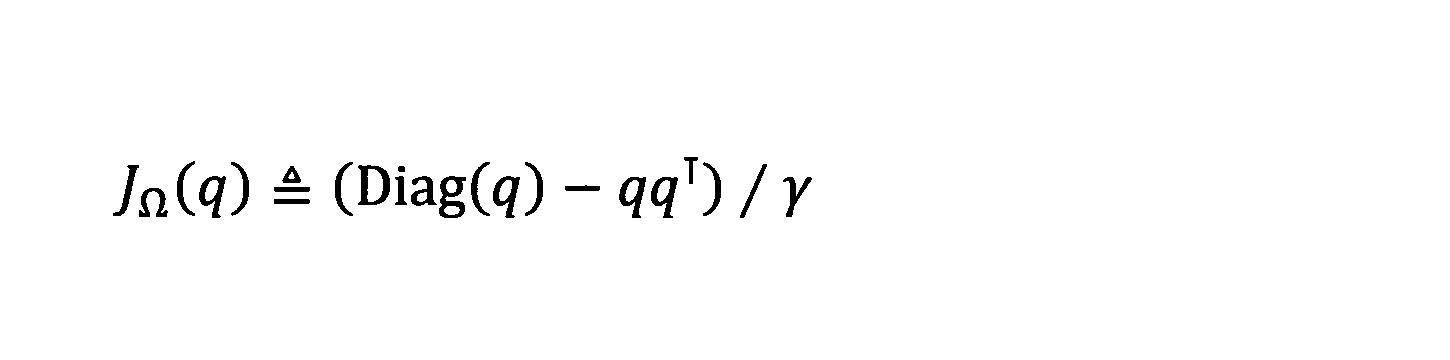

  • ⁇ DP Omega Jacobian ⁇ of (theta) It is necessary to calculate the product of DP ⁇ ( ⁇ ) (that is, Hessian matrix ⁇ 2 DP ⁇ ( ⁇ )) and the given matrix ZNR N ⁇ N. This can be calculated by Pearlmutter's method disclosed in Reference 1 below.

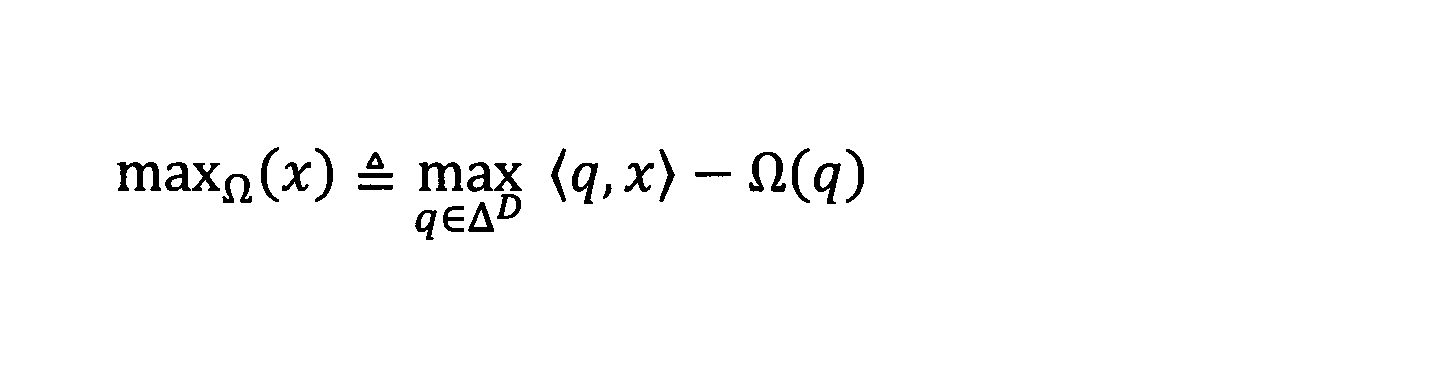

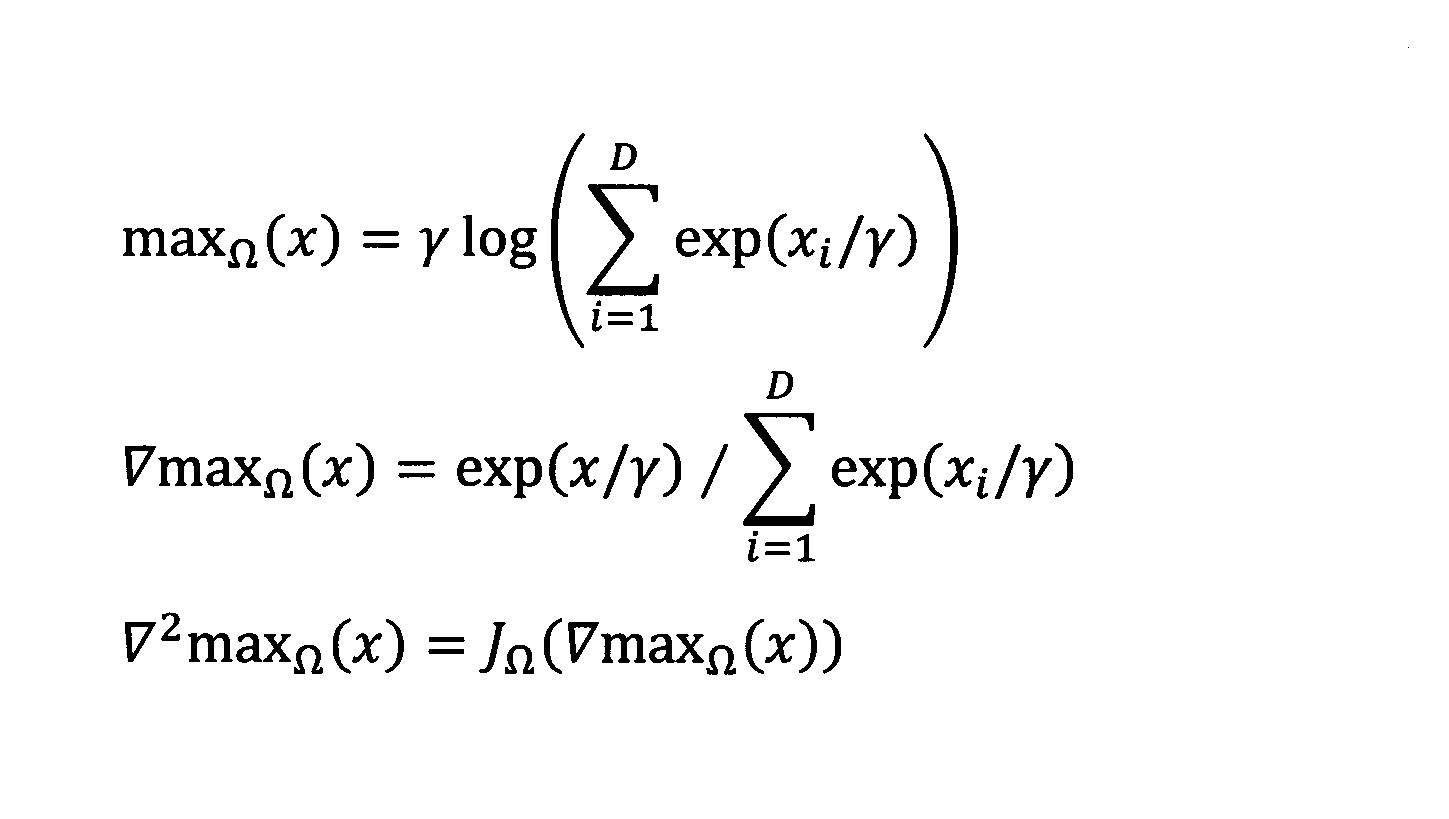

  • DP Omega (theta) and ⁇ DP Omega is max Omega functions used (theta), may be set appropriately in accordance with issues dynamic programming is targeted, but the max Omega function below Two specific examples are shown.
  • the max ⁇ function, the gradient ⁇ max ⁇ , and the Hessian matrix ⁇ 2 max ⁇ are respectively expressed as follows.
  • the max ⁇ function, the gradient ⁇ max ⁇ , and the Hessian matrix ⁇ 2 max ⁇ are respectively expressed as follows.
  • S ⁇ 0,1 ⁇ D is a vector supporting the vector q.
  • ⁇ max ⁇ is a Euclidean projection onto a simple substance.
  • ⁇ max ⁇ in the specific example 2 matches “sparsemax” described in the following reference 2. Therefore, when the max ⁇ function in the specific example 2 is used, it can be expected that structured output data Y having high sparseness can be obtained.
  • FIG. 1 is a diagram illustrating an example of a functional configuration of a conversion device 100 according to an embodiment of the present invention.
  • the conversion device 100 includes a pre-processing unit 101 and a conversion processing unit 102.
  • Each of these functional units is realized by, for example, a process in which one or more programs installed in the conversion device 100 are executed by an arithmetic device such as a CPU (Central Processing Unit).
  • a CPU Central Processing Unit
  • the pre-processing unit 101 and the conversion processing unit 102 are realized by one or more neural networks.
  • the pre-processing unit 101 is realized by a neural network such as bidirectional long-term short-term storage (BLSTM), and the conversion processing unit 102 is realized by a neural network having a layer for performing a dynamic programming operation. Is done.
  • the pre-processing unit 101 and the conversion processing unit 102 may be realized by a neural network that combines a neural network that realizes the pre-processing unit 101 and a neural network that realizes the conversion processing unit 102.
  • the preprocessing unit 101 performs preprocessing in the above equation (1 ′) or equation (2 ′) using the learned neural network. That is, the preprocessing unit 101 converts the structured input data X into ⁇ .
  • This pre-processing is a predetermined pre-processing determined according to a problem to be addressed by the dynamic programming. For example, as described above, when the problem targeted by the dynamic programming is part-of-speech tagging (Part-of-Speech @ Tagging), this preprocessing is realized by bidirectional long-term short-term storage (BLSTM).
  • the preprocessing unit 101 of the other device may convert the structured input data X into ⁇ , and then input this ⁇ to the conversion device 100.
  • the conversion result (DP ⁇ ( ⁇ ) or ⁇ DP ⁇ ( ⁇ )) is output to a predetermined output destination.
  • the predetermined output destination include a display device such as a display, a storage device such as an auxiliary storage device, another program, another device, and the next layer in a neural network.
  • the conversion processing unit 102 may perform the operation shown in the above-described procedures of Step 1-1 to Step 1-3. As a result, ⁇ DP ⁇ ( ⁇ ) is obtained.
  • DP ⁇ ( ⁇ ) or ⁇ DP ⁇ ( ⁇ ) is desired to be obtained as a conversion result by the conversion processing unit 102 is determined according to a problem to be subjected to the dynamic programming. You. Note that both DP ⁇ ( ⁇ ) and ⁇ DP ⁇ ( ⁇ ) may be obtained as conversion results by the conversion processing unit 102.
  • FIG. 2 is a diagram illustrating an example of a functional configuration of the learning device 200 according to the embodiment of the present invention.
  • the learning device 200 includes a learning data input unit 201, a preprocessing unit 101, a conversion processing unit 102, and a parameter updating unit 202.
  • Each of these functional units is realized by a process in which an arithmetic device such as a CPU executes one or more programs installed in the learning device 200.
  • the preprocessing unit 101 and the conversion processing unit 102 of the learning device 200 are the same as the preprocessing unit 101 and the conversion processing unit 102 of the conversion device 100 described above. However, the parameters of the neural network that implement the pre-processing unit 101 and the conversion processing unit 102 of the learning device 200 are set to, for example, predetermined initial values. These parameters are updated by learning.
  • the learning data input unit 201 inputs a learning data set.
  • the learning data set is a set of learning data composed of a set of structured input data X train used for learning and a correct output Y true corresponding to the structured input data X train .
  • Pre-processing unit 101 and the conversion processing unit 102 corresponds to the pre-processing (preprocessing) and conversion processing (DP Omega for each structured input data X train the learning data input unit 201 is included in the learning data input Operation or an operation corresponding to ⁇ DP ⁇ ), respectively, to calculate DP ⁇ ( ⁇ ) or ⁇ DP ⁇ ( ⁇ ) as the conversion result.
  • the parameter updating unit 202 converts the conversion result DP ⁇ ( ⁇ ) or ⁇ DP ⁇ ( ⁇ ) by the conversion processing unit 102 and the correct output Y true corresponding to the structured input data X train that has been subjected to the preprocessing and the conversion processing. Then, the differential value of the predetermined loss function is calculated, and the parameters of the neural network are updated using the calculation result.
  • the differential value of the loss function is calculated using, for example, an error back propagation method.
  • the above equation (6) is used when the conversion result by the conversion processing unit 102 is DP ⁇ ( ⁇ ), and when the conversion result by the conversion processing unit 102 is ⁇ DP ⁇ ( ⁇ ). Uses the above equation (7).
  • the parameter updating unit 202 repeatedly updates the parameters of the neural network until a predetermined condition is satisfied.
  • the predetermined condition is to determine whether learning of the neural network has converged.For example, whether the value of the loss function has become equal to or less than a predetermined threshold, whether or not a predetermined number of repetitions has been reached. And so on.
  • the parameter updating unit 202 When the predetermined condition is satisfied, for example, the parameter updating unit 202 outputs the value of the parameter of the neural network, and ends the process.
  • the Viterbi algorithm is one of the most famous examples of the algorithm used in the dynamic programming, and is based on a state transition model in which a state transitions from one state to another state with a predetermined probability at each time. , Among the state sequences for the input sequence, an algorithm that determines a likely state sequence as an output sequence.
  • the above state transition model can be represented by a weighted directed acyclic graph (DAG). it can.
  • DAG weighted directed acyclic graph
  • the state sequence can be represented as a path from the start node to the end node on the weighted directed acyclic graph.
  • [S] represents the set ⁇ 1,..., S ⁇ .
  • each of the x t is a word as an input sequence X
  • the sequence of tag y t for each x t as the output sequence y.
  • the Viterbi algorithm can be considered as a process of performing part-of-speech tagging on the input sequence X.
  • the state sequence y becomes (t, i, j) .
  • the element of the (i, j) component can be represented by a T ⁇ S ⁇ S binary tensor Y in which the elements are y t, i, j .
  • the Frobenius inner product ⁇ Y, ⁇ > corresponds to the sum of the weights ⁇ t, i, j of the respective edges along the path represented by the state sequence y.
  • the state sequence y (y 1, y 2 , y 3), y t ⁇
  • the state sequence y when transitioning from node 3 to node 2 is shown.
  • the path y is the maximum likelihood path shown in FIG. 3 (i.e., An output sequence which is a solution of the Viterbi algorithm).
  • the conversion processing unit 102 of the conversion apparatus 100 calculates Vit ⁇ ( ⁇ ) defined below based on the T ⁇ S ⁇ S real tensor ⁇ obtained by the preprocessing unit 101. ⁇ Vit ⁇ ( ⁇ ) calculated from this Vit ⁇ ( ⁇ ) may be calculated.
  • v i th element v of t ( ⁇ ) t, i ( ⁇ ) is defined below.
  • Vit ⁇ ( ⁇ ) is a convex function with respect to an arbitrary ⁇ .
  • Vit ⁇ ( ⁇ ) can be calculated by the following procedure of Step 2-1 to Step 2-3 (forward procedure). Further, ⁇ Vit ⁇ ( ⁇ ) can be calculated by the following procedure of Step 3-1 to Step 3-2 (the procedure in the reverse direction) after the following procedure of Step 2-1 to Step 2-3 is performed. .

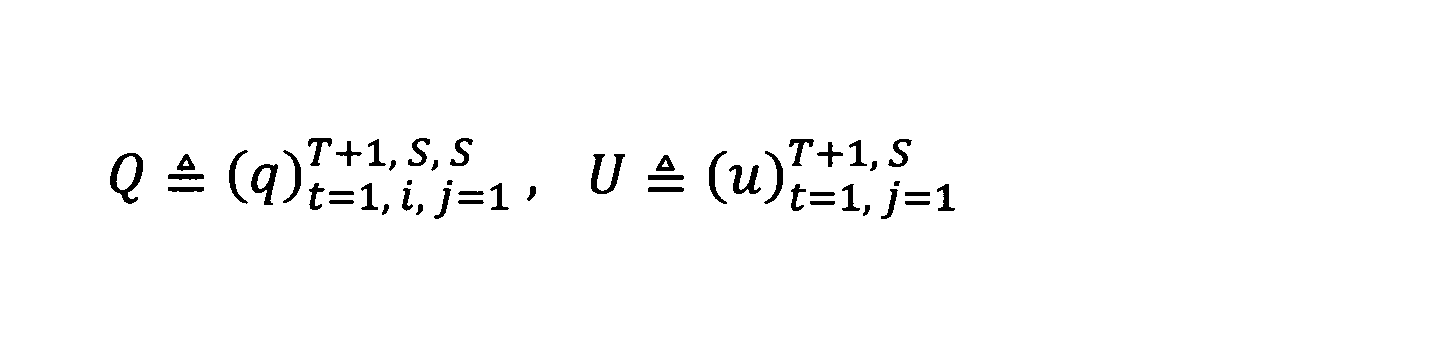

  • Q is a tensor of (T + 1) ⁇ T ⁇ S
  • U is a matrix of (T + 1) ⁇ S, that is,
  • ⁇ represents an element product (Hadamard product).
  • Step 4-1 to Step 4-3 are forward procedures, and Step 4-4 to Step 4-5 are reverse procedures.
  • Step4-1 First,
  • Step 4-3 Then, the following is calculated.
  • Sequence length of the time series data A to N A the sequence length of the time series data B to N B. Also, i th observation value a i of the time series data A, when the j th observation value series data B and b j.
  • the binary The matrix Y is an alignment Y representing the correspondence (similarity) between the time-series data A and the time-series data B.
  • theta as matrix N A ⁇ N B, each element of theta and theta i, j.
  • ⁇ is also called a distance matrix.
  • the alignment Y represents a path on a weighted directed acyclic graph (DAG).
  • DAG weighted directed acyclic graph
  • the monotone alignment matrix is a path that does not return from the upper left (1,1) component of the matrix to the lower right (N A , N B ), that is, any one of the right, lower, and lower right from the (i, j) node.
  • the monotone alignment matrix Y in this case is represented by a matrix in which y 11 , y 22 , y 32 and y 43 are each 1 and other elements are 0.
  • the Frobenius inner product ⁇ Y, ⁇ > corresponds to the sum of the weights ⁇ i, j of the respective edges along the path represented by the monotone alignment matrix Y. That is, the Frobenius inner product ⁇ Y, ⁇ > can be used for the cost of the alignment.

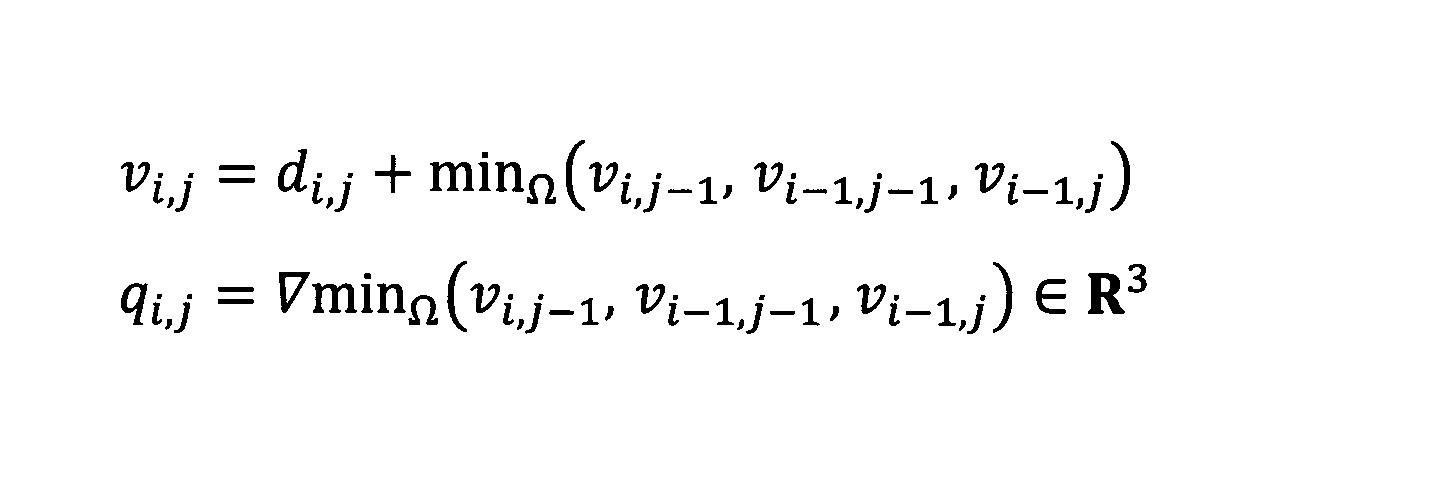

  • vi , j ( ⁇ ) is the cost of the (i, j) component (cell) of the alignment
  • a min ⁇ function a gradient ⁇ min ⁇ , and a Hessian matrix ⁇ 2 min ⁇ are defined and introduced below, respectively.
  • the conversion processing unit 102 of the converter 100 based on the distance matrix theta preprocessing unit N A ⁇ N B determined in 101, DTW defined below Omega (theta ) and, ⁇ DTW ⁇ ( ⁇ ) and may be calculated to be calculated from the DTW Omega (theta).
  • DTW ⁇ ( ⁇ ) can be calculated by the following procedures of Step 5-1 to Step 5-2 (forward procedures). Further, ⁇ DTW ⁇ ( ⁇ ) can be calculated by the following steps 6-1 to 6-2 (reverse steps).
  • Q is a tensor of (N A +1) ⁇ (N B +1) ⁇ 3
  • E is (N A +1) ⁇ (N B +1) matrix, ie,
  • N B For the N B,
  • Step 5-1 to Step 5-2 After performing the above-mentioned procedures of Step 5-1 to Step 5-2, the following steps 7-1 to 7-4 are provided.

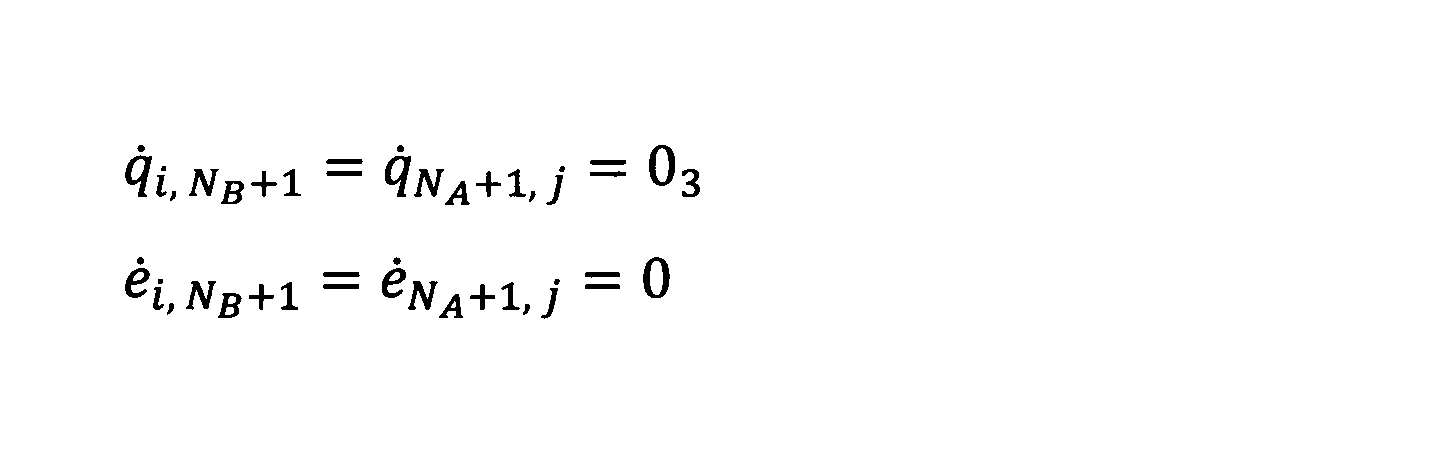

  • Step 7-1 to Step 7-2 are forward procedures, and Step 7-3 to Step 7-4 are reverse procedures.
  • FIG. 5 is a diagram illustrating an example of the effect of the present invention.
  • the heat map indicates that the darker the cell is, the larger the value is, and the place where no cell is present indicates that the value is 0.
  • the line L in FIGS. 5A and 5B represents an alignment corresponding to DTW ( ⁇ ) when a max function is used instead of the max ⁇ function.
  • ⁇ DTW ⁇ ( ⁇ ) shown as a heat map in FIGS. 5A and 5B is obtained by the error back propagation method as described above. This makes it possible to learn the distance matrix ⁇ .
  • FIG. 6 is a diagram illustrating an example of a hardware configuration of the conversion device 100 and the learning device 200 according to the embodiment of the present invention. Since the conversion device 100 and the learning device 200 can be realized with the same hardware configuration, the hardware configuration of the conversion device 100 will be mainly described below.
  • a conversion device 100 includes an input device 301, a display device 302, an external I / F 303, a RAM (Random Access Memory) 304, and a ROM (Read Only Memory). 305, an arithmetic unit 306, a communication I / F 307, and an auxiliary storage device 308. These pieces of hardware are communicably connected via a bus B.
  • the input device 301 is, for example, a keyboard, a mouse, a touch panel, or the like, and is used by a user to input various operations.
  • the display device 302 is, for example, a display, and displays a processing result of the conversion device 100. Note that the conversion device 100 and the learning device 200 need not include at least one of the input device 301 and the display device 302.
  • the external I / F 303 is an interface with an external device.
  • the external device includes a recording medium 303a and the like.
  • the conversion device 100 can read and write the recording medium 303a and the like via the external I / F 303.
  • the recording medium 303a may store one or more programs or the like that realize each functional unit of the conversion device 100 and each functional unit of the learning device 200.
  • Examples of the recording medium 303a include a flexible disk, a CD (Compact Disc), a DVD (Digital Versatile Disk), an SD memory card (Secure Digital Memory card), and a USB (Universal Serial Bus) memory card.
  • a flexible disk a CD (Compact Disc), a DVD (Digital Versatile Disk), an SD memory card (Secure Digital Memory card), and a USB (Universal Serial Bus) memory card.
  • the RAM 304 is a volatile semiconductor memory that temporarily stores programs and data.
  • the ROM 305 is a nonvolatile semiconductor memory that can retain programs and data even when the power is turned off.
  • the ROM 305 stores, for example, settings related to an OS (Operating System), settings related to a communication network, and the like.
  • the arithmetic unit 306 is, for example, a CPU, a GPU (Graphics Processing Unit), or the like, and is an arithmetic unit that reads a program or data from the ROM 305 or the auxiliary storage device 308 onto the RAM 304 and executes processing.
  • the communication I / F 307 is an interface for connecting the conversion device 100 to a communication network.
  • a predetermined server device or the like may be obtained (downloaded) via the communication I / F 307 for one or more programs realizing each functional unit included in the conversion device 100 and each functional unit included in the learning device 200.
  • the auxiliary storage device 308 is, for example, a hard disk drive (HDD) or a solid state drive (SSD), and is a nonvolatile storage device that stores programs and data.
  • the programs and data stored in the auxiliary storage device 308 include, for example, an OS, one or more programs for realizing each functional unit of the conversion device 100 and each functional unit of the learning device 200, and the like.
  • the conversion device 100 and the learning device 200 according to the embodiment of the present invention can realize the above-described various processes by having the hardware configuration illustrated in FIG.
  • REFERENCE SIGNS LIST 100 conversion device 101 preprocessing unit 102 conversion processing unit 200 learning device 201 learning data input unit 202 parameter update unit

Landscapes

  • Engineering & Computer Science (AREA)
  • Theoretical Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Data Mining & Analysis (AREA)
  • General Physics & Mathematics (AREA)
  • General Engineering & Computer Science (AREA)
  • Mathematical Physics (AREA)
  • Artificial Intelligence (AREA)
  • Software Systems (AREA)
  • Evolutionary Computation (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Health & Medical Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Computational Linguistics (AREA)
  • Biophysics (AREA)
  • Computing Systems (AREA)
  • Molecular Biology (AREA)
  • Biomedical Technology (AREA)
  • Computational Mathematics (AREA)
  • Mathematical Analysis (AREA)
  • Mathematical Optimization (AREA)
  • Pure & Applied Mathematics (AREA)
  • Databases & Information Systems (AREA)
  • Algebra (AREA)
  • Bioinformatics & Cheminformatics (AREA)
  • Bioinformatics & Computational Biology (AREA)
  • Computer Vision & Pattern Recognition (AREA)
  • Evolutionary Biology (AREA)
  • Audiology, Speech & Language Pathology (AREA)
  • Machine Translation (AREA)

Abstract

入力された第１のデータＸをニューラルネットワークにより第２のデータＹに変換する変換装置であって、前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算する計算手段と、前記計算手段により計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力する出力手段と、を有することを特徴とする。

Description

変換装置、学習装置、変換方法、学習方法及びプログラム
　本発明は、変換装置、学習装置、変換方法、学習方法及びプログラムに関する。
　ニューラルネットワークと呼ばれる数学モデルが従来から知られている。古典的なニューラルネットワークは、ベクトルで表現される入力データを、ベクトルやスカラー等で表現される出力データに変換する計算を行う。このようなニューラルネットワークにおける計算は、各層をそれぞれ表す関数を入れ子にした形式で記述することができる。
　ところで、近年では、ニューラルネットワークが様々な分野に応用されるようになってきており、複雑な問題をニューラルネットワークで扱うことも多くなってきている。このような複雑な問題をニューラルネットワークで扱う場合には、入力データや出力データが構造化されたデータ（以降、「構造化データ」とも表す。）であることが多い。ここで、構造化データとは、単なるベクトル等のデータではなく、何等かの構造を有するデータのことであり、例えば、データに含まれる要素間に構造的な関係性があるデータや、他のデータとの間に構造的な関係性があるデータ等のことである。構造化データの具体例としては、例えば、テキスト文書を構成する単語系列や、複数の時系列データ間の対応関係を表すベクトル又は行列等が挙げられる。
　このような構造化データをニューラルネットワークで扱うために、動的計画法（Dynamic Programming）の演算をニューラルネットワークの層として用いる方法が知られている。動的計画法の演算は、対象となる問題を再帰的に複数の部分問題に分割し、分割問題を順次解いていくことで解を求める手法である。ただし、動的計画法の演算は、その多様な表現力ゆえに、微分不可能な演算となることが多い。
　ここで、ニューラルネットワークのパラメータを誤差逆伝播法等により学習する場合、ニューラルネットワークの予測出力と正解データとに基づいて、所定の損失関数の微分値が計算される。このため、ニューラルネットワークの各層で行われる演算は微分可能である必要がある。
　しかしながら、動的計画法の演算は微分不可能な演算となる場合が多いため、動的計画法を行う層を有するニューラルネットワークでは、パラメータの学習が困難になることがある。これに対して、条件付き確率場（ＣＲＦ：Conditional Random Field）を用いて、動的計画法の演算を微分可能な演算に変換する方法が提案されている（例えば、非特許文献１及び２）。
Lample, Guillaume, Ballesteros, Miguel, Subramanian, Sandeep, Kawakami, Kazuya, and Dyer, Chris. Neural architectures for named entity recognition. In Proc. of NAACL, pp. 260-270, 2016. Cuturi, Marco and Blondel, Mathieu. Soft-DTW: a Differentiable Loss Function for Time-Series. In Proc. of ICML, pp. 894-903, 2017.
　しかしながら、非特許文献１及び２で提案されている方法では、動的計画法の演算を行う層の出力データのスパース性が失われてしまうため、出力データの解釈性が低下する場合があった。
　動的計画法が対象とする問題では、入力された構造化データ（以降、「構造化入力データ」とも表す。）と、出力された構造化データ（以降、「構造化出力データ」とも表す。）との解釈性が重要になる場合が多い。例えば、テキスト文書を構成する単語系列を構造化入力データ、当該単語系列に含まれる各単語へのタグ（例えば、単語の品詞やカテゴリ等を表すタグ）付けを表す行列を構造化出力データとした場合、１つの単語に対して１つのタグが対応付けられた構造化出力データが得られることが好ましいことが多い。しかしながら、非特許文献１及び２で提案されている方法では、動的計画法の演算を行う層の出力データのスパース性が失われてしまうため、例えば、１つの単語に対して複数のタグが対応付けられた構造化出力データが得られる場合がある。このため、例えば、１つの単語に対して１つの品詞を特定するといった解釈が困難になることがある。
　本発明の実施の形態は、上記の点に鑑みてなされたもので、微分可能で、かつ、解釈性が高い動的計画法の演算を実現することを目的とする。
　上記目的を達成するため、本発明の実施の形態は、入力された第１のデータＸをニューラルネットワークにより第２のデータＹに変換する変換装置であって、前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算する計算手段と、前記計算手段により計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力する出力手段と、を有することを特徴とする。
　本発明の実施の形態によれば、微分可能で、かつ、解釈性が高い動的計画法の演算を実現することができる。
本発明の実施の形態における変換装置の機能構成の一例を示す図である。 本発明の実施の形態における学習装置の機能構成の一例を示す図である。 ビタビアルゴリズムを実現する場合の有向非巡回グラフの一例を示す図である。 動的時間伸縮法を実現する場合の有向非巡回グラフの一例を示す図である。 本発明の効果の一例を示す図である。 本発明の実施の形態における変換装置及び学習装置のハードウェア構成の一例を示す図である。
　以下、本発明の実施の形態について説明する。本発明の実施の形態では、構造化入力データを構造化出力データに変換する変換装置１００について説明する。このとき、本発明の実施の形態における変換装置１００は、微分可能な動的計画法の演算により、構造化入力データを、解釈性が高い構造化出力データに変換する。本発明の実施の形態における変換装置１００が実行する動的計画法の演算は、ニューラルネットワークの層として実現される。
　また、本発明の実施の形態では、上記の動的計画法の演算が層として実現されているニューラルネットワークの学習を行う学習装置２００についても説明する。
　ここで、構造化入力データを構造化出力データに変換するタスクとしては、例えば、品詞タグ付け（Part-of-Speech Tagging）が挙げられる。品詞タグ付けでは、例えば、テキスト文書を構成する単語系列が構造化入力データ、当該単語系列に含まれる各単語へのタグ（例えば、単語の品詞を表すタグ）付けを表す行列が構造化出力データとなる。この場合、本発明の実施の形態における変換装置１００は、テキスト解析装置として機能することになる。
　構造化入力データを構造化出力データに変換する別のタスクとしては、例えば、翻訳が挙げられる。翻訳では、例えば、原言語のテキスト文書を構成する単語系列が構造化入力データ、当該単語系列を目的言語に翻訳した単語系列が構造化出力データとなる。この場合、本発明の実施の形態における変換装置１００は、翻訳装置として機能することになる。
　構造化入力データを構造化出力データに変換する別のタスクとしては、例えば、複数の時系列データ間のアラインメントが挙げられる。アラインメントでは、例えば、複数の時系列データを表すデータが構造化入力データ、これら複数の時系列データ間の対応関係（例えば、複数の時系列データにそれぞれ含まれる各要素間の類似度等）を表すベクトル又は行列等が構造化出力データとなる。この場合、本発明の実施の形態における変換装置１００は、時系列データのアラインメント装置として機能することになる。
　なお、構造化入力データとしては、上述した単語系列や複数の時系列データ等に限られない。構造化入力データとしては、系列や配列等で表される任意のデータを用いることができる。例えば、画像データ、映像データ、音響信号を表すデータ、生体信号を表すデータ等も構造化入力データとして用いることができる。
　＜理論的背景＞
　以降では、本発明の実施の形態における変換装置１００及び学習装置２００が実行する動的計画法を用いた変換や学習等の理論的背景について説明する。本発明の実施の形態では、構造化入力データをＸ、構造化出力データをＹで表す。また、構造化出力データＸの集合を
Figure JPOXMLDOC01-appb-M000005





、構造化出力データＹの集合を
Figure JPOXMLDOC01-appb-M000006
 で表す。
　構造化入力データＸを構造化出力データＹに変換する何等かのタスクを行う際には、例えば、以下の式（１）や式（２）に示す手順が行われる。
Figure JPOXMLDOC01-appb-M000007
Figure JPOXMLDOC01-appb-M000008
 　ここで、θは実数を要素とする行列又はテンソルであり、Θはθの集合である。また、「太字のＲ」は実数全体を表す。以降では、明細書における表記の便宜上、実数全体を単に「Ｒ」とも表す。
　前処理（preprocessing）は、動的計画法が対象とする問題に応じて、構造化入力データＸをθに変換（射影）するものであり、例えばニューラルネットワークにより実現される。具体的には、例えば、上述した品詞タグ付け（Part-of-Speech Tagging）を行う問題であれば、この前処理は双方向長短期記憶（ＢＬＳＴＭ：bi-directional long short-term memory）により実現される。
　上記の式（１）は動的計画法が対象とする問題の目的関数の最適解（ｖａｌｕｅ）を求めるものであり、上記の式（２）は当該最適解を与える目的関数の引数（Ｙ＊）を求めるものである。上記の式（１）では、動的計画法が対象とする問題の目的関数を解くことにより最適解（ｖａｌｕｅ）が得られる。一方で、上記の式（２）では、当該最適解（Ｖａｌｕｅ）を得た後に、バックトラッキングを行うことで目的関数の引数（Ｙ＊）が得られる。
　目的関数の最適解（ｖａｌｕｅ）又は最適解を与える目的関数の引数（Ｙ＊）の何れが必要となるかは、動的計画法が対象とする問題によって異なる。例えば、上述した品詞タグ付け（Part-of-Speech Tagging）を行う問題や複数の時系列データ間のアラインメントを行う問題であれば、最適解を与える目的関数の引数（Ｙ＊）が必要となる。なお、目的関数の最適解（ｖａｌｕｅ）と最適解を与える目的関数の引数（Ｙ＊）との両方が必要になる場合もある。
　一般に、構造化入力データＸから構造化出力データＹを得たい場合には上記の式（２）の手順により、最適解を与える目的関数の引数（Ｙ＊）を得ることが行われる。このとき、構造化出力データＹ＝Ｙ＊である。一方で、構造化入力データＸから構造化出力データＹ＝Ｙ＊が得られた場合における何等かの値（例えば、Ｙ＊が得られた場合における品詞タグ付けの精度等）を得たい場合には上記の式（１）の手順により、目的関数の解（ｖａｌｕｅ）を得ることが行われる。
　また、一般に、動的計画法が対象とする問題の目的関数の最適解（ｖａｌｕｅ）を「動的計画法の解」と呼ぶ場合が多いが、最適解を与える目的関数の引数（Ｙ＊）を「動的計画法の解」と呼ぶ場合もある。本発明の実施の形態では、動的計画法が対象とする問題の目的関数の最適解（ｖａｌｕｅ）を「動的計画法の解」と呼ぶこととする。
　ここで、上述した前処理によってθが得られたと仮定すると、動的計画法が対象とする問題の目的関数の最適解（ｖａｌｕｅ）を求める処理は、重み付き有向非巡回グラフ（ＤＡＧ：Directed Acyclic Graph）上の開始ノードから終了ノードまでの経路のうち、所定のスコアが最大となる経路を見つける問題に定式化することができる。
　そこで、Ｇ＝（ν，ε）をノード集合νとエッジ集合εとで構成される重み付き有向非巡回グラフとする。また、ノード数Ｎは、Ｎ＝｜ν｜≧２であるものとする。エッジ集合εに含まれる各エッジは有向エッジであり、或るノードから別の或るノードへの有向エッジが存在する場合、当該或るノードが「親ノード」、当該別の或るノードが「子ノード」となる。
　一般性を欠くことなく、何れのノードも子ノードよりも小さい番号となるように、各ノードに対して順番に番号（ＩＤ）を付与し、各ノードを順序付けることができる。ＩＤが１のノードを開始ノード、ＩＤがＮのノードを終了ノードとする。これにより、
Figure JPOXMLDOC01-appb-M000009





と表すことができる。以降では、ＩＤがｎのノードを「ノードｎ」と表す。なお、「＝の上に△が付与された記号」は、この記号の左辺を右辺で定義することを意味する。
　重み付き有向非巡回グラフＧにおいて、ノード１は親ノードを持たない唯一のノードであり、ノードＮは子ノードを持たない唯一のノードである。また、重み付き有向非巡回グラフＧにおいて、親ノードｊから子ノードｉへの有向エッジ（ｉ，ｊ）は、重みθｉ，ｊ∈Ｒを持つものとする。
　重み付き有向非巡回グラフＧの各重みθｉ，ｊを要素とする行列をθ∈Θ⊆ＲＮ×Ｎとする。ただし、エッジ集合εに含まれない有向エッジ（ｉ，ｊ）に関する重みθｉ，ｊは、θｉ，ｊ＝－∞とする。
　重み付き有向非巡回グラフＧにおいてノード１からノードＮに至る全ての経路（パス）の集合を
Figure JPOXMLDOC01-appb-M000010
 とすれば、任意の経路
Figure JPOXMLDOC01-appb-M000011
 は、Ｎ×Ｎのバイナリ行列で表すことができる。すなわち、経路Ｙ´は、（ｉ，ｊ）成分の要素をｙ´ｉｊとした場合に、経路Ｙ´が有向エッジ（ｉ，ｊ）を通る場合にｙ´ｉｊ＝１、通らない場合にｙ´ｉｊ＝０となる要素ｙ´ｉｊで表される行列である。このように表現された経路Ｙ´は、構造化出力データＹと１対１に対応する。したがって、以降では、経路Ｙ´を構造化出力データＹと同一視して、「経路Ｙ」（経路Ｙの（ｉ，ｊ）成分の要素はｙｉｊ）と表す。同様に、経路Ｙの集合と構造化出力データＹの集合とは同一視される。
　このとき、Ｙとθとのフロベニウス内積を＜Ｙ，θ＞と表した場合、＜Ｙ，θ＞は経路Ｙに沿って各エッジ（ｉ，ｊ）の重みθｉ，ｊを足し合わせた総和に相当する。したがって、フロベニウス内積＜Ｙ，θ＞をスコアとして、全ての経路Ｙの中からスコアが最大となる経路Ｙ＝Ｙ＊を求めるには、以下の組み合わせ問題ＬＰ（θ）を計算することになる。
Figure JPOXMLDOC01-appb-M000012
 　ここで、
Figure JPOXMLDOC01-appb-M000013





の大きさはＮに対して指数関数的に増大するが、ＬＰ（θ）は、動的計画法を用いて、重み付き有向非巡回グラフＧ上の１つの順序付けられた経路Ｙについて計算することができる。そこで、重み付き有向非巡回グラフＧにおけるノードｉの親ノードの集合を
Figure JPOXMLDOC01-appb-M000014
 として、ｖｉ（θ）を以下の式（３）により再帰的に定義する。
Figure JPOXMLDOC01-appb-M000015
 　そうすると、最終的に計算されるｖＮ（θ）がＤＰ（θ）となる。すなわち、
Figure JPOXMLDOC01-appb-M000016
 である。
　動的計画法により計算される解が最適であることは証明することができるため、任意のθ∈Θに対して、ＤＰ（θ）＝ＬＰ（θ）が成り立つ。すなわち、再帰的に定義された上記の式（３）を計算することで、動的計画法の解（上記の式（１）におけるｖａｌｕｅ）を求めることができる。
　ここで、上記の式（２）のように、動的計画法の解（目的関数の最適解）が得られた場合に、この最適解を与える目的関数の引数（Ｙ＊）を求める問題は、最大スコアを与える経路Ｙに対して、
Figure JPOXMLDOC01-appb-M000017





を求める問題であると言える。上記の式（４）に示す引数（Ｙ＊）は、まず、上記の式（３）の再帰的な計算を行った後、バックトラッキングを行うことで求めることができる。
　しかしながら、ＤＰ（θ）は微分不可能であり、Ｙ＊（θ）は不連続関数である。このため、ニューラルネットワークの層として動的計画法の演算を実現する場合、誤差逆伝播法等による微分値（所定の損失関数の微分値）の計算を行うことができないため、例えば勾配降下法（gradient descent）等を用いたニューラルネットワークの学習を行うことができない。
　そこで、本発明の実施の形態では、上記の式（１）及び式（２）に示す手順の代わりに、以下の式（１´）及び式（２´）に示す手順を用いる。
Figure JPOXMLDOC01-appb-M000018
Figure JPOXMLDOC01-appb-M000019
 　ここで、ＤＰΩはＤＰの近似であり、ＤＰΩ以降に続く処理（すなわち、ニューラルネットワークにおいて、動的計画法の演算を行う層以降の層が行う処理）も、ＤＰを用いた場合と同様に正確に定義することができる。また、∇ＤＰΩはＤＰΩの勾配であり、
Figure JPOXMLDOC01-appb-M000020

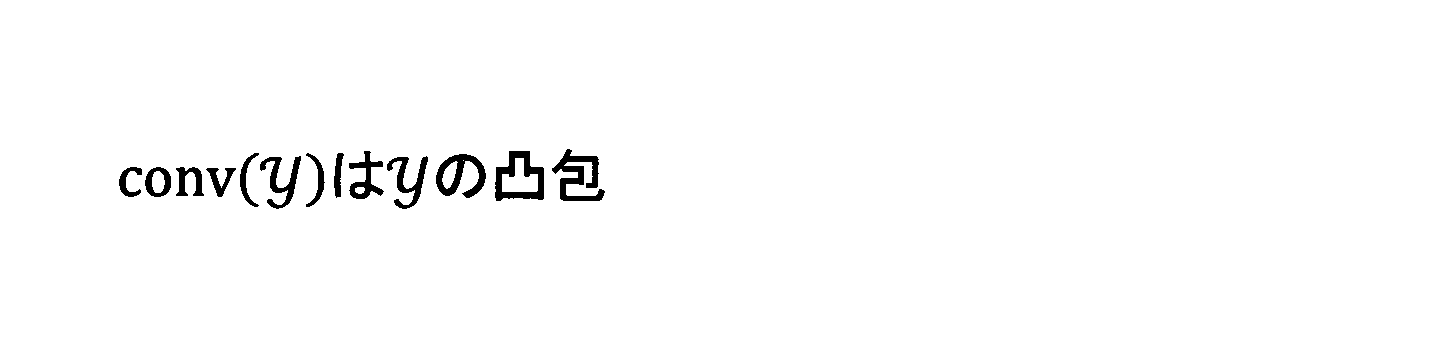

 である。この凸包は、
Figure JPOXMLDOC01-appb-M000021





で定義される。また、ΔＤはＤ次元の単体（simplex）であり、
Figure JPOXMLDOC01-appb-M000022
 で定義される。
　ここで、ＤＰΩ及び∇ＤＰΩは、ＤＰ及びＹ＊と異なり、微分可能である。また、任意の精度をγ（言い換えれば、ＤＰΩとＤＰとの誤差をγ）とすれば、ＤＰΩ及びＤＰの関係と、∇ＤＰΩ及びＹ＊の関係とは、それぞれ以下のように表される。
Figure JPOXMLDOC01-appb-M000023
 　上記の式（１´）及び式（２´）により近似した手順を用いて動的計画法の問題を扱うため、ｍａｘ関数を、以下で定義されるｍａｘΩ関数で置き換えることを考える。
Figure JPOXMLDOC01-appb-M000024
 　ここで、Ω：ΔＤ→Ｒ は強凸正則化関数（strongly-convex regularization function）である。
　また、
Figure JPOXMLDOC01-appb-M000025





　に関するｍａｘΩ関数として、便宜的に以下の表記を導入する。
Figure JPOXMLDOC01-appb-M000026
 　そして、上記の式（３）をｍａｘΩ関数で置き換えることで、以下の式（５）を再帰的に定義することができる。
Figure JPOXMLDOC01-appb-M000027
 　以降では、上記の式（５）を、便宜的に、
Figure JPOXMLDOC01-appb-M000028
 とも表す。
　上記の式（５）により最終的に計算されるｖＮ（θ）がＤＰΩ（θ）となる。すなわち、
Figure JPOXMLDOC01-appb-M000029





である。
　以上により、動的計画法の演算を行う層は、以下の２つの層（Ｖａｌｕｅ　ｌａｙｅｒ及びＧｒａｄｉｅｎｔ　ｌａｙｅｒ）で表現することができる。
Figure JPOXMLDOC01-appb-M000030
 　なお、動的計画法の解を得たい場合には、ニューラルネットワークの層として、Ｖａｌｕｅ　ｌａｙｅｒを用いれば良い。一方で、動的計画法の解を与える目的関数の引数を得たい場合には、ニューラルネットワークの層として、Ｇｒａｄｉｅｎｔ　ｌａｙｅｒを用いれば良い。
　Ｖａｌｕｅ　ｌａｙｅｒであるＤＰΩ（θ）は、ＤＰ（θ）の微分可能な近似として利用することができる。例えば、ＤＰΩ（θ）は、ニューラルネットワークの学習時に、正解出力Ｙｔｒｕｅと、当該ニューラルネットワークの予測出力∇ＤＰΩ（θ）とがどの程度近付いたかを表す損失関数（この損失関数をＬ１と表す。）を定義する際に用いることができる。損失関数Ｌ１は、例えば、以下の式（６）により定義される。
Figure JPOXMLDOC01-appb-M000031
 　この損失関数Ｌ１の値が小さい程、正解出力Ｙｔｒｕｅにより近い予測出力∇ＤＰΩ（θ）が得られたことを表している。
　ニューラルネットワークの或る層としてＶａｌｕｅ　ｌａｙｅｒ（すなわち、ＤＰΩ（θ）の演算を行う層）を用いた場合、このニューラルネットワークのパラメータを学習するためにＤＰΩ（θ）の勾配∇ＤＰΩ（θ）を計算する必要がある。この勾配∇ＤＰΩ（θ）は、上記の式（５）を用いて誤差逆伝播法により計算することができる。より具体的には、Ｅ＝（ｅｉｊ）∈ＲＮ×Ｎ，Ｑ＝（ｑｉｊ）∈ＲＮ×Ｎ，ｈ＝（ｈ１，・・・，ｈＮ）∈ＲＮとして、以下のＳｔｅｐ１－１～Ｓｔｅｐ１－３の手順によりＥ＝∇ＤＰΩ（θ）∈ＲＮ×Ｎを得ることができる。なお、θ∈ＲＮ×Ｎは所与であるものとする。
　Ｓｔｅｐ１－１：初期化手順として、ｖ１←０∈Ｒ，ｈＮ←１∈Ｒ，Ｑ←０∈ＲＮ×Ｎ，Ｅ←０∈ＲＮ×Ｎとする。なお、「←」は、左辺に右辺を代入することを意味する。

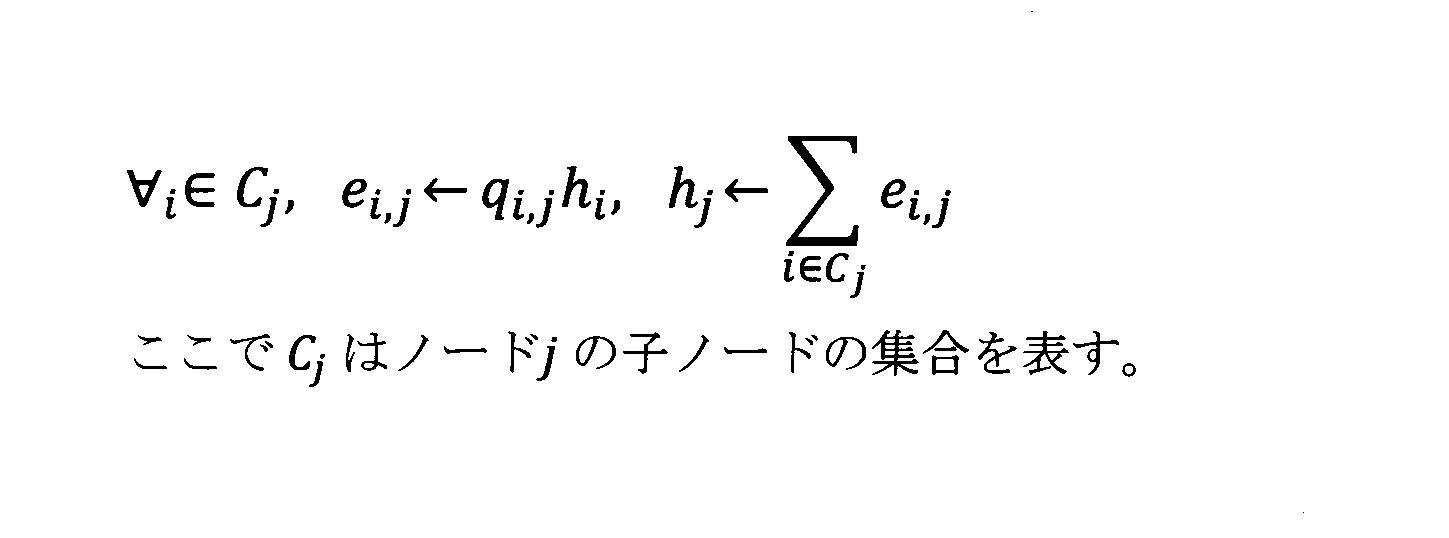

　Ｓｔｅｐ１－２：順方向手順として、ｉ＝２，・・・，Ｎに対して、順に、以下の計算及び代入をそれぞれ行う。
Figure JPOXMLDOC01-appb-M000032
 　Ｓｔｅｐ１－３：逆方向手順として、ｊ＝Ｎ－１，・・・，１に対して、順に、以下の計算及び代入をそれぞれ行う。
Figure JPOXMLDOC01-appb-M000033



　以上の手順により最終的に得られたＥが∇ＤＰΩ（θ）である。
　一方で、Ｇｒａｄｉｅｎｔ　ｌａｙｅｒである∇ＤＰΩ（θ）は、上記の式（４）により定義されるＹ＊（θ）の微分可能な近似として利用することができる。例えば、∇ＤＰΩ（θ）は、ニューラルネットワークの学習時に、正解出力Ｙｔｒｕｅと、当該ニューラルネットの予測出力∇ＤＰΩ（θ）とがどの程度近付いたかを表す損失関数（この損失関数をＬ２と表す。）を定義する際に用いることができる。損失関数Ｌ２は、例えば、以下の式（７）により定義される。
Figure JPOXMLDOC01-appb-M000034
 　ここで、Δは、例えば、ユークリッド距離やカルバック・ライブラー情報量（Kullback-Leibler divergence）等のダイバージェンスである。この損失関数Ｌ２の値が小さい程、正解出力Ｙｔｒｕｅにより近い予測出力∇ＤＰΩ（θ）が得られたことを表している。
　ニューラルネットワークの或る層としてＧｒａｄｉｅｎｔ　ｌａｙｅｒ（すなわち、∇ＤＰΩ（θ）の演算を行う層）を用いた場合、このニューラルネットワークのパラメータを学習するために、∇ＤＰΩ（θ）のヤコビアン∇∇ＤＰΩ（θ）（すなわち、ヘッセ行列（Hessian）∇２ＤＰΩ（θ））と、与えられた行列Ｚ∈ＲＮ×Ｎとの積を計算する必要がある。これは、以下の参考文献１に開示されているＰｅａｒｌｍｕｔｔｅｒ'ｓ　ｍｅｔｈｏｄにより計算することができる。
　［参考文献１］
　Pearlmutter, Barak A. Fast exact multiplication by the Hessian. Neural computation, 6(1):147-160, 1994.
　なお、Ｇｒａｄｉｅｎｔ　ｌａｙｅｒである∇ＤＰΩ（θ）を、ニューラルネットワークの注意機構（attention mechanism）として用いることもできる。
　ここで、ＤＰΩ（θ）及び∇ＤＰΩ（θ）に用いられるｍａｘΩ関数は、動的計画法が対象とする問題に応じて適宜に設定されれば良いが、以下にｍａｘΩ関数の具体例を２つ示す。
　・ｍａｘΩ関数の具体例１
　ｍａｘΩ関数の具体例１は、強凸正則化関数Ωとしてｎｅｇａｔｉｖｅ　ｅｎｔｒｏｐｙを用いたものである。
　γ＞０として、
Figure JPOXMLDOC01-appb-M000035
 とする。すると、ｍａｘΩ関数、勾配∇ｍａｘΩ及びヘッセ行列∇２ｍａｘΩは、それぞれ以下で表される。
Figure JPOXMLDOC01-appb-M000036



　ここで、
Figure JPOXMLDOC01-appb-M000037
 である。また、ｄｉａｇ（ｑ）は、対角成分がｑの各要素で与えられる正方行列である。なお、γ＝１とすれば、∇ｍａｘΩはｓｏｆｔｍａｘと一致する。
　・ｍａｘΩ関数の具体例２
　ｍａｘΩ関数の具体例２は、強凸正則化関数Ωとしてｓｑｕａｒｅｄ　２－ｎｏｒｍを用いたものである。
　γ＞０として、
Figure JPOXMLDOC01-appb-M000038
 とする、すると、ｍａｘΩ関数、勾配∇ｍａｘΩ及びヘッセ行列∇２ｍａｘΩは、それぞれ以下で表される。
Figure JPOXMLDOC01-appb-M000039





　ここで、
Figure JPOXMLDOC01-appb-M000040
 である。また、ｓ∈｛０，１｝Ｄは、ベクトルｑをサポートするベクトルである。なお、∇ｍａｘΩは、単体上へのユークリッド射影である。
　具体例２における∇ｍａｘΩは、以下の参考文献２に記載されている「ｓｐａｒｓｅｍａｘ」と一致する。このため、具体例２におけるｍａｘΩ関数を用いた場合、スパース性の高い構造化出力データＹを得られることが期待できる。
　［参考文献２］
　Martins, Andre F.T. and Astudillo, Ramoon Fernandez. From softmax to sparsemax: A sparse model of attention and multi-label classification. In Proc. of ICML, pp. 1614-1623, 2016.
　＜機能構成＞
　以降では、本発明の実施の形態における変換装置１００及び学習装置２００の機能構成について説明する。
　　（変換装置１００）
　まず、本発明の実施の形態における変換装置１００の機能構成について、図１を参照しながら説明する。図１は、本発明の実施の形態における変換装置１００の機能構成の一例を示す図である。
　図１に示すように、本発明の実施の形態における変換装置１００は、前処理部１０１と、変換処理部１０２とを有する。これら各機能部は、例えば、変換装置１００にインストールされた１以上のプログラムが、ＣＰＵ（Central Processing Unit）等の演算装置に実行させる処理により実現される。
　前処理部１０１及び変換処理部１０２は、構造化入力データＸを構造化出力データＹ（＝∇ＤＰΩ（θ））に変換する。又は、前処理部１０１及び変換処理部１０２は、構造化入力データＸを、動的計画法の解（＝ＤＰΩ（θ））に変換する。なお、上述したように、ＤＰΩ（θ）は、正確には動的計画法の解ＤＰ（θ）の近似である。
　前処理部１０１及び変換処理部１０２は、１以上のニューラルネットワークにより実現される。例えば、上述したように、前処理部１０１は、双方向長短期記憶（ＢＬＳＴＭ）等のニューラルネットワークで実現され、変換処理部１０２は、動的計画法の演算を行う層を有するニューラルネットワークにより実現される。
　なお、前処理部１０１及び変換処理部１０２は、前処理部１０１を実現するニューラルネットワークと、変換処理部１０２を実現するニューラルネットワークとを組み合わせたニューラルネットワークにより実現されていても良い。この場合、前処理部１０１及び変換処理部１０２を実現するニューラルネットワークは、構造化入力データＸをθに変換する層（前処理部１０１の演算を行う層）と、θを構造化出力データＹ（＝∇ＤＰΩ（θ））又は動的計画法の解（＝ＤＰΩ（θ））に変換する層（変換処理部１０２の演算を行う層）とを有することになる。
　前処理部１０１は、学習済のニューラルネットワークにより、上記の式（１´）又は式（２´）における前処理（preprocessing）を行う。すなわち、前処理部１０１は、構造化入力データＸをθに変換する。この前処理は、動的計画法が対象とする問題に応じて決定される所定の前処理である。例えば、上述したように、動的計画法が対象とする問題が品詞タグ付け（Part-of-Speech Tagging）である場合、この前処理は、双方向長短期記憶（ＢＬＳＴＭ）により実現される。
　なお、変換装置１００が前処理部１０１を有する代わりに、変換装置１００とは異なる別の装置が前処理部１０１を有しても良い。この場合、当該別の装置の前処理部１０１で構造化入力データＸをθに変換した後、このθを変換装置１００に入力するようにしても良い。
　変換処理部１０２は、学習済のニューラルネットワークにより、上記の式（１´）又は式（２´）におけるＤＰΩ又は∇ＤＰΩに相当する演算を行う。すなわち、変換処理部１０２は、前処理部１０１による前処理で得られたθを、構造化出力データＹ（＝∇ＤＰΩ（θ））又は動的計画法の解（＝ＤＰΩ（θ））に変換する。この変換結果（ＤＰΩ（θ）又は∇ＤＰΩ（θ））は、所定の出力先に出力される。所定の出力先としては、例えば、ディスプレイ等の表示装置、補助記憶装置等の記憶装置、他のプログラム、他の装置、ニューラルネットワークにおける次の層等が挙げられる。
　ＤＰΩに相当する演算を行う場合、変換処理部１０２は、上記の式（５）で再帰的に定義された演算を行えば良い。これにより、ＤＰΩ（θ）＝ｖＮ（θ）が得られる。
　一方で、∇ＤＰΩに相当する演算を行う場合、変換処理部１０２は、上記のＳｔｅｐ１－１～Ｓｔｅｐ１－３の手順で示される演算を行えば良い。これにより、∇ＤＰΩ（θ）が得られる。
　なお、上述したように、変換処理部１０２による変換結果として、ＤＰΩ（θ）又は∇ＤＰΩ（θ）の何れを求めたいかは、動的計画法の対象とする問題に応じて決定される。なお、変換処理部１０２による変換結果として、ＤＰΩ（θ）と∇ＤＰΩ（θ）との両方を求めても良い。
　　（学習装置２００）
　次に、本発明の実施の形態における学習装置２００の機能構成について、図２を参照しながら説明する。図２は、本発明の実施の形態における学習装置２００の機能構成の一例を示す図である。
　図２に示すように、本発明の実施の形態における学習装置２００は、学習用データ入力部２０１と、前処理部１０１と、変換処理部１０２と、パラメータ更新部２０２とを有する。これら各機能部は、学習装置２００にインストールされた１以上のプログラムが、ＣＰＵ等の演算装置に実行させる処理により実現される。
　なお、学習装置２００の前処理部１０１及び変換処理部１０２は、上述した変換装置１００の前処理部１０１及び変換処理部１０２と同様である。ただし、学習装置２００の前処理部１０１及び変換処理部１０２を実現するニューラルネットワークのパラメータには、例えば、予め決められた初期値が設定されている。これらのパラメータが学習によって更新される。
　学習用データ入力部２０１は、学習用データセットを入力する。学習用データセットとは、学習に用いられる構造化入力データＸｔｒａｉｎと、この構造化入力データＸｔｒａｉｎに対応する正解出力Ｙｔｒｕｅとの組で構成される学習用データの集合である。
　前処理部１０１及び変換処理部１０２は、学習用データ入力部２０１が入力した学習用データに含まれる各構造化入力データＸｔｒａｉｎに対して前処理（preprocessing）及び変換処理（ＤＰΩに相当する演算又は∇ＤＰΩに相当する演算）をそれぞれ行って、変換結果として、ＤＰΩ（θ）又は∇ＤＰΩ（θ）を計算する。
　パラメータ更新部２０２は、変換処理部１０２による変換結果ＤＰΩ（θ）又は∇ＤＰΩ（θ）と、前処理及び変換処理を行った構造化入力データＸｔｒａｉｎに対応する正解出力Ｙｔｒｕｅとに基づいて、所定の損失関数の微分値を計算し、この計算結果を用いてニューラルネットワークのパラメータを更新する。損失関数の微分値は、例えば、誤差逆伝播法等を用いて計算される。また、損失関数は、変換処理部１０２による変換結果がＤＰΩ（θ）である場合には上記の式（６）が、変換処理部１０２による変換結果が∇ＤＰΩ（θ）である場合には上記の式（７）が用いられる。
　このとき、パラメータ更新部２０２は、所定の条件を満たすまで、ニューラルネットワークのパラメータを繰り返し更新する。この所定の条件は、ニューラルネットワークの学習が収束したか否かを判定するものであり、例えば、損失関数の値が所定の閾値以下となったか否か、所定の繰り返し回数に達したか否か等である。
　パラメータ更新部２０２は、所定の条件を満たした場合、例えば、ニューラルネットワークのパラメータの値を出力して処理を終了する。
　＜変換装置１００の動作の具体例１＞
　以降では、変換装置１００の動作の具体例１として、変換処理部１０２がビタビアルゴリズム（Viterbi Algorithm）に相当する演算を行う場合について説明する。ビタビアルゴリズムは、動的計画法に用いられるアルゴリズムの中で最も有名な例の１つであり、各時刻において或る状態から別の状態に所定の確率で遷移するような状態遷移モデルの下で、入力系列に対する状態系列のうち、尤もらしい状態系列を出力系列として求めるアルゴリズムである。各状態をノード、状態から状態への遷移を有向エッジ、状態から状態に遷移する確率を重みとすれば、上記の状態遷移モデルは、重み付き有向非巡回グラフ（ＤＡＧ）で表すことができる。この場合、状態系列は、重み付き有向非巡回グラフ上の開始ノードから終了ノードまでの経路として表すことができる。
　したがって、構造化入力データＸを入力系列Ｘ＝（ｘ１，ｘ２，・・・，ｘＴ）とした場合、ビタビアルゴリズムでは、例えば、この入力系列Ｘに対する状態系列ｙ＝（ｙ１，ｙ２，・・・，ｙＴ）のうち、尤もらしい状態系列ｙ（すなわち、有向非巡回グラフ上の尤もらしい経路ｙ）を解（出力系列）として求めることになる。ここで、各ｘｔ（ｔ＝１，２，・・・，Ｔ）はＤ次元の実ベクトル、各ｙｔ（ｔ＝１，２，・・・，Ｔ）は［Ｓ］の元であるとする。なお、［Ｓ］は、集合｛１，・・・，Ｓ｝を表す。
　具体的には、例えば、入力系列Ｘとして各ｘｔの各々が単語である単語系列Ｘを、出力系列ｙとして各ｘｔに対応するタグｙｔの系列を考えることができる。この場合、ビタビアルゴリズムは、入力系列Ｘに対して品詞タグ付け（Part-of-Speech Tagging）を行う処理と考えることができる。
　ここで、時刻ｔにおいてノードｊからノードｉへ遷移する場合をｙｔ，ｉ，ｊ＝１、それ以外の場合をｙｔ，ｉ，ｊ＝０とすれば、状態系列ｙは、（ｔ，ｉ，ｊ）成分の要素がｙｔ，ｉ，ｊであるＴ×Ｓ×ＳのバイナリテンソルＹで表すことができる。
　また、時刻ｔにおいてノードｊからノードｉに遷移する確率をθｔ，ｉ，ｊとして、（ｔ，ｉ，ｊ）成分の要素がθｔ，ｉ，ｊであるＴ×Ｓ×Ｓの実テンソルをθとする。このθは、例えばＢＬＳＴＭ等を用いて前処理部１０１により求められる。すなわち、この場合、変換装置１００の前処理部１０１は、例えばＢＬＳＴＭによりＴ×Ｓ×Ｓの実テンソルθを求めることになる。
　すると、フロベニウス内積＜Ｙ，θ＞は、状態系列ｙが表す経路に沿って各エッジの重みθｔ，ｉ，ｊを足し合わせた総和に相当する。この様子を図３に示す。図３に示す例では、入力系列をＸ＝（ｘ１，ｘ２，ｘ３）＝（ｔｈｅ，ｂｏａｔ，ｓａｎｋ）、状態系列をｙ＝（ｙ１，ｙ２，ｙ３）、ｙｔ∈｛ＮＯＵＮ，ＶＥＲＢ，ＤＥＴ｝とした場合に、この入力系列Ｘに対する状態系列ｙのうち、時刻ｔ＝１でノード１からノード３、時刻ｔ＝２でノード３からノード１、時刻ｔ＝３でノード３からノード２に遷移したときの状態系列ｙを表している。このとき、図３に示すように、フロベニウス内積＜Ｙ，θ＞は、＜Ｙ，θ＞＝θ１，３，１＋θ２，１，３＋θ３，２，１と表される。
　ここで、このフロベニウス内積＜Ｙ，θ＞＝θ１，３，１＋θ２，１，３＋θ３，２，１が最大スコアであれば、図３に示す経路ｙが最尤経路（すなわち、ビタビアルゴリズムの解となる出力系列）であり、このときの経路ｙは、単語ｘ１＝「ｔｈｅ」に対して品詞ｙ１＝「ＤＥＴ」（限定詞）、単語ｘ２＝「ｂｏａｔ」に対して品詞ｙ２＝「ＮＯＵＮ」（名詞）、単語ｘ３＝「ｓａｎｋ」に対して品詞ｙ３＝「ＶＥＲＢ」（動詞）が対応付けられることを表している。
　なお、Ω＝－Ｈ（ｎｅｇａｔｉｖｅ　ｅｎｔｒｏｐｙ）とすれば、以下の参考文献３に開示されているｌｉｎｅａｒ－ｃｈａｉｎ　ＣＲＦｓ（conditional random fields）を復元することができる。
　［参考文献３］
　Lafferty, John, McCallum, Andrew, and Pereira, Fernando CN. Conditional random fields: Probabilistic models for segmenting and labeling sequence data. In Proc. of ICML, pp. 282-289, 2001.
　ビタビアルゴリズムの解を求めるためには、変換装置１００の変換処理部１０２は、前処理部１０１で求めたＴ×Ｓ×Ｓの実テンソルθに基づき、以下に定義されるＶｉｔΩ（θ）と、このＶｉｔΩ（θ）から計算される∇ＶｉｔΩ（θ）とを計算すれば良い。
Figure JPOXMLDOC01-appb-M000041
 　ここで、ｖｔ（θ）（ｔ＝１，・・・，Ｔ）は、ｖｔ（θ）＝（ｖｔ，１（θ），・・・，ｖｔ，Ｓ（θ））である。また、ｖｔ（θ）のｉ番目の要素ｖｔ，ｉ（θ）は、以下で定義される。
Figure JPOXMLDOC01-appb-M000042
 　なお、ＶｉｔΩ（θ）は、任意のΩに対して凸関数となる。
　ここで、ＶｉｔΩ（θ）は、以下のＳｔｅｐ２－１～Ｓｔｅｐ２－３の手順（順方向の手順）により計算することができる。また、∇ＶｉｔΩ（θ）は、以下のＳｔｅｐ２－１～Ｓｔｅｐ２－３の手順が行われた後に、以下のＳｔｅｐ３－１～Ｓｔｅｐ３－２の手順（逆方向の手順）により計算することができる。なお、以下のＳｔｅｐ２－１～Ｓｔｅｐ２－３及びＳｔｅｐ３－１～Ｓｔｅｐ３－２では、Ｑを（Ｔ＋１）×Ｔ×Ｓのテンソル、Ｕを（Ｔ＋１）×Ｓの行列、すなわち、
Figure JPOXMLDOC01-appb-M000043





とする。また、θ∈ＲＴ×Ｎ×Ｎは所与であるものとする。
　Ｓｔｅｐ２－１：ｖ０＝０∈ＲＳとする。
　Ｓｔｅｐ２－２：ｔ＝１，・・・，Ｔに対して、順に、各ｉ∈［Ｓ］に対する以下の計算を行う。
Figure JPOXMLDOC01-appb-M000044
 　Ｓｔｅｐ２－３：上記で計算されたｖＴ＝（ｖＴ，１，・・・，ｖＴ，Ｓ）を用いて、ｍａｘΩ（ｖＴ）を計算する。このｍａｘΩ（ｖＴ）がＶｉｔΩ（θ）である。また、後述するＳｔｅｐ３－１～Ｓｔｅｐ３－３のために、
Figure JPOXMLDOC01-appb-M000045
 とする。
　Ｓｔｅｐ３－１：ｕＴ＋１＝（１，０，・・・，０）∈ＲＳとする。
　Ｓｔｅｐ３－２：ｔ＝Ｔ，・・・，０に対して、順に、各ｊ∈［Ｓ］に対する以下の計算を行う。
Figure JPOXMLDOC01-appb-M000046
 　ここで、○は要素積（アダマール積）を表す。
　以上の手順により
Figure JPOXMLDOC01-appb-M000047





が得られる。
　また、上記のＳｔｅｐ３－１～Ｓｔｅｐ３－３の手順を行った後、以下のＳｔｅｐ４－１～Ｓｔｅｐ４－５の手順により、与えられたＺ∈ＲＴ×Ｓ×Ｓに対して、＜∇ＶｉｔΩ（θ），Ｚ＞及び∇２ＶｉｔΩ（θ）Ｚを計算することができる。なお、Ｓｔｅｐ４－１～Ｓｔｅｐ４－３が順方向の手順、Ｓｔｅｐ４－４～Ｓｔｅｐ４－５が逆方向の手順である。
　Ｓｔｅｐ４－１：まず、
Figure JPOXMLDOC01-appb-M000048
 とする。
　Ｓｔｅｐ４－２：ｔ＝１，・・・，Ｔに対して、順に、各ｉ∈［Ｓ］に対する以下の計算を行う。
Figure JPOXMLDOC01-appb-M000049
 　Ｓｔｅｐ４－３：そして、以下を計算する。
Figure JPOXMLDOC01-appb-M000050
 　Ｓｔｅｐ４－４：次に、
Figure JPOXMLDOC01-appb-M000051





とする。
　Ｓｔｅｐ４－５：ｔ＝Ｔ，・・・，０に対して、順に、各ｉ∈［Ｓ］に対する以下の計算を行う。
Figure JPOXMLDOC01-appb-M000052
 　以上の手順により
Figure JPOXMLDOC01-appb-M000053
 が得られる。
　＜変換装置１００の動作の具体例２＞
　以降では、変換装置１００の動作の具体例２として、変換処理部１０２が動的時間伸縮法（ＤＴＷ：Dynamic Time Wrapping）に相当する演算を行う場合について説明する。動的時間伸縮法は、２つの時系列データの相関（類似度）を分析する場合等に用いられる。
　ＮＡを時系列データＡの系列長、ＮＢを時系列データＢの系列長とする。また、時系列データＡのｉ番目の観測値をａｉ、時系列データＢのｊ番目の観測値をｂｊとする。
　そして、ａｉとｂｊとが類似する場合はｙｉｊ＝１、そうでない場合はｙｉｊ＝０として、ｙｉｊを要素とするＮＡ×ＮＢのバイナリ行列Ｙを考えた場合、このバイナリ行列Ｙは、時系列データＡと時系列データＢとの対応関係（類似関係）を表すアラインメントＹである。
　また、θをＮＡ×ＮＢの行列として、θの各要素をθｉ，ｊとする。古典的な例としては、或る微分可能な距離尺度ｄを用いて、θｉ，ｊ＝ｄ（ａｉ，ｂｊ）である。このθは、変換装置１００の前処理部１０１により求められる。なお、θは、距離行列とも呼ばれる。
　すると、観測値の組（ａｉ，ｂｊ）をノードとして、アラインメントＹは、重み付き有向非巡回グラフ（ＤＡＧ）上の経路（パス）を表す。
　ここで、全ての単調アラインメント行列の集合を
Figure JPOXMLDOC01-appb-M000054
 とする。単調アラインメント行列とは、行列の左上（１，１）成分から右下（ＮＡ，ＮＢ）に至る後戻りしないパス、すなわち（ｉ，ｊ）ノードからは右、下、右下の何れかの成分へ向かうパスのみが許容されるような行列である。つまり、ｙｉｊ＝１である場合、ｙｉ＋１，ｊ，ｙｉ，ｊ＋１，ｙｉ＋１，ｊ＋１の少なくともいずれかは１となる。ＮＡ＝４及びＮＢ＝３とした場合における或る単調アラインメント行列Ｙが表す経路（パス）を図４に示す。図４に示す経路は、ａ１及びｂ１、ａ２及びｂ２、ａ３及びｂ２、ａ４及びｂ３がそれぞれ類似している場合を示している。すなわち、この場合の単調アラインメント行列Ｙは、ｙ１１、ｙ２２、ｙ３２及びｙ４３がそれぞれ１で、他の要素が０である行列で表される。
　上記の単調アラインメント行列Ｙを用いることで、フロベニウス内積＜Ｙ，θ＞は、単調アラインメント行列Ｙが表す経路に沿って各エッジの重みθｉ，ｊを足し合わせた総和に相当する。すなわち、このフロベニウス内積＜Ｙ，θ＞をアラインメントのコストに用いることができる。図４に示す経路では、フロベニウス内積＜Ｙ，θ＞は、＜Ｙ，θ＞＝θ１，１＋θ２，２＋θ２，３＋θ３，３＋θ３，４と表される。
　ここで、ｖｉ，ｊ（θ）をアラインメントの（ｉ，ｊ）成分（セル）のコストであるとすれば、ｖｉ，ｊ（θ）は、
Figure JPOXMLDOC01-appb-M000055





と表すことができる。
　また、ｍｉｎΩ関数、勾配∇ｍｉｎΩ及びヘッセ行列∇２ｍｉｎΩをそれぞれ以下で定義及び導入する。
Figure JPOXMLDOC01-appb-M000056
 　すると、尤もらしいアラインメントＹを求めるためには、変換装置１００の変換処理部１０２は、前処理部１０１で求めたＮＡ×ＮＢの距離行列θに基づき、以下に定義されたＤＴＷΩ（θ）と、このＤＴＷΩ（θ）から計算される∇ＤＴＷΩ（θ）とを計算すれば良い。
Figure JPOXMLDOC01-appb-M000057
 　ここで、ＤＴＷΩ（θ）は、以下のＳｔｅｐ５－１～Ｓｔｅｐ５－２の手順（順方向の手順）により計算することができる。また、∇ＤＴＷΩ（θ）は、以下のＳｔｅｐ６－１～Ｓｔｅｐ６－２の手順（逆方向の手順）により計算することができる。なお、以下のＳｔｅｐ５－１～Ｓｔｅｐ５－２及びＳｔｅｐ６－１～Ｓｔｅｐ６－２では、Ｑを（ＮＡ＋１）×（ＮＢ＋１）×３のテンソル、Ｅを（ＮＡ＋１）×（ＮＢ＋１）の行列、すなわち、
Figure JPOXMLDOC01-appb-M000058
 とする。また、
Figure JPOXMLDOC01-appb-M000059





は所与であるものとする。
　Ｓｔｅｐ５－１：ｖ０，０＝０とする。また、ｉ＝１，・・・，ＮＡ、ｊ＝１，・・・，ＮＢに対して、ｖｉ，０＝ｖ０，ｊ＝∞とする。
　Ｓｔｅｐ５－２：ｉ＝１，・・・，ＮＡ，ｊ＝１，・・・，ＮＢに対して、順に、以下の計算を行う。
Figure JPOXMLDOC01-appb-M000060
 　Ｓｔｅｐ６－１：次に、ｉ＝１，・・・，ＮＡ，ｊ＝１，・・・．ＮＢに対して、
Figure JPOXMLDOC01-appb-M000061
 とする。
　Ｓｔｅｐ６－２：ｊ＝ＮＢ，・・・，１，ｉ＝ＮＡ，・・・，１対して、順に、以下の計算を行う。
Figure JPOXMLDOC01-appb-M000062
 　以上の手順により
Figure JPOXMLDOC01-appb-M000063





が得られる。
　また、上記のＳｔｅｐ５－１～Ｓｔｅｐ５－２の手順を行った後、以下のＳｔｅｐ７－１～Ｓｔｅｐ７－４の手順により、与えられた
Figure JPOXMLDOC01-appb-M000064
 に対して、＜∇ＤＴＷΩ（θ），Ｚ＞及び∇２ＤＴＷΩ（θ）Ｚを計算することができる。なお、Ｓｔｅｐ７－１～Ｓｔｅｐ７－２が順方向の手順、Ｓｔｅｐ７－３～Ｓｔｅｐ７－４が逆方向の手順である。
　Ｓｔｅｐ７－１：まず、ｉ＝０，・・・，ＮＡ、ｊ＝１，・・・，ＮＢに対して、
Figure JPOXMLDOC01-appb-M000065
 とする。
　Ｓｔｅｐ７－２：ｉ＝１，・・・，ＮＢ，ｊ＝１，・・・，ＮＡに対して、順に、以下の計算を行う。
Figure JPOXMLDOC01-appb-M000066
 　Ｓｔｅｐ７－３：次に、ｉ＝０，・・・，ＮＡ，ｊ＝１，・・・，ＮＢに対して、
Figure JPOXMLDOC01-appb-M000067





とする。
　Ｓｔｅｐ７－４：ｊ＝ＮＢ，・・・，１，ｉ＝ＮＡ，・・・，１に対して、順に、以下の計算を行う。
Figure JPOXMLDOC01-appb-M000068
 　以上の手順により
Figure JPOXMLDOC01-appb-M000069
 が得られる。
　＜本発明の効果＞
　ここで、本発明の一例として上記の具体例２を用いた場合における効果について、図５を参照しながら説明する。図５は、本発明の効果の一例を示す図である。
　図５（ａ）は、Ωとしてｎｅｇａｔｉｖｅ　ｅｎｔｒｏｐｙを用いた場合におけるＤＴＷΩ（θ）＝－７．４９と、∇ＤＴＷΩ（θ）のヒートマップとを示している。一方で、図５（ｂ）は、Ωとしてｓｑｕａｒｅｄ　２－ｎｏｒｍを用いた場合におけるＤＴＷΩ（θ）＝９．６１と、∇ＤＴＷΩ（θ）のヒートマップとを示している。ヒートマップは、セルの色が濃い程その値が大きいことを表し、セルが存在しない場所は値が０であることを表している。また、図５（ａ）及び図５（ｂ）におけるラインＬは、ｍａｘΩ関数ではなく、ｍａｘ関数を用いた場合におけるＤＴＷ（θ）に対応するアラインメントを表している。
　図５（ａ）及び図５（ｂ）に示すように、いずれの∇ＤＴＷΩ（θ）も、ＤＴＷ（θ）に対応するアラインメントを高い精度で近似できており、高い解釈性が得られていることがわかる。また、図５（ｂ）では、図５（ａ）と比べて、より高いスパース性も得られている。したがって、本発明の実施の形態では、微分可能で、かつ、解釈性が高い動的計画法の演算が実現できていることがわかる。
　なお、図５（ａ）及び図５（ｂ）でヒートマップとして示されている∇ＤＴＷΩ（θ）は、上述したように、誤差逆伝播法によって得られる。これにより、距離行列θの学習が可能となる。
　＜ハードウェア構成＞
　最後に、本発明の実施の形態における変換装置１００及び学習装置２００のハードウェア構成について、図６を参照しながら説明する。図６は、本発明の実施の形態における変換装置１００及び学習装置２００のハードウェア構成の一例を示す図である。なお、変換装置１００及び学習装置２００は同様のハードウェア構成で実現可能であるため、以降では、主に、変換装置１００のハードウェア構成について説明する。
　図６に示すように、本発明の実施の形態における変換装置１００は、入力装置３０１と、表示装置３０２と、外部Ｉ／Ｆ３０３と、ＲＡＭ（Random Access Memory）３０４と、ＲＯＭ（Read Only Memory）３０５と、演算装置３０６と、通信Ｉ／Ｆ３０７と、補助記憶装置３０８とを有する。これら各ハードウェアは、それぞれがバスＢを介して通信可能に接続されている。
　入力装置３０１は、例えば、キーボードやマウス、タッチパネル等であり、ユーザが各種操作を入力するのに用いられる。表示装置３０２は、例えば、ディスプレイ等であり、変換装置１００の処理結果を表示する。なお、変換装置１００及び学習装置２００は、入力装置３０１及び表示装置３０２の少なくとも一方を有していなくても良い。
　外部Ｉ／Ｆ３０３は、外部装置とのインタフェースである。外部装置には、記録媒体３０３ａ等がある。変換装置１００は、外部Ｉ／Ｆ３０３を介して、記録媒体３０３ａ等の読み取りや書き込みを行うことができる。記録媒体３０３ａには、変換装置１００が有する各機能部や学習装置２００が有する各機能部を実現する１以上のプログラム等が記録されていても良い。
　記録媒体３０３ａとして、例えば、フレキシブルディスク、ＣＤ（Compact Disc）、ＤＶＤ（Digital Versatile Disk）、ＳＤメモリカード（Secure Digital memory card）、ＵＳＢ（Universal Serial Bus）メモリカード等が挙げられる。
　ＲＡＭ３０４は、プログラムやデータを一時保持する揮発性の半導体メモリである。ＲＯＭ３０５は、電源を切ってもプログラムやデータを保持することができる不揮発性の半導体メモリである。ＲＯＭ３０５には、例えば、ＯＳ（Operating System）に関する設定や通信ネットワークに関する設定等が格納されている。
　演算装置３０６は、例えば、ＣＰＵやＧＰＵ（Graphics Processing Unit）等であり、ＲＯＭ３０５や補助記憶装置３０８等からプログラムやデータをＲＡＭ３０４上に読み出して処理を実行する演算装置である。
　通信Ｉ／Ｆ３０７は、変換装置１００を通信ネットワークに接続するためのインタフェースである。変換装置１００が有する各機能部や学習装置２００が有する各機能部を実現する１以上のプログラムは、通信Ｉ／Ｆ３０７を介して、所定のサーバ装置等が取得（ダウンロード）されても良い。
　補助記憶装置３０８は、例えば、ＨＤＤ（Hard Disk Drive）やＳＳＤ（Solid State Drive）等であり、プログラムやデータを格納している不揮発性の記憶装置である。補助記憶装置３０８に格納されているプログラムやデータには、例えば、ＯＳ、変換装置１００が有する各機能部や学習装置２００が有する各機能部を実現する１以上のプログラム等がある。
　本発明の実施の形態における変換装置１００及び学習装置２００は、図６に示すハードウェア構成を有することにより、上述した各種処理を実現することができる。
　本発明は、具体的に開示された上記の実施の形態に限定されるものではなく、特許請求の範囲から逸脱することなく、種々の変形や変更が可能である。
　１００　　　　変換装置
　１０１　　　　前処理部
　１０２　　　　変換処理部
　２００　　　　学習装置
　２０１　　　　学習用データ入力部
　２０２　　　　パラメータ更新部

Claims (8)

  1. 　入力された第１のデータＸをニューラルネットワークにより第２のデータＹに変換する変換装置であって、
    　前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算する計算手段と、
    　前記計算手段により計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力する出力手段と、
    　を有することを特徴とする変換装置。
  2. 　前記ＤＰΩ関数は、
    Figure JPOXMLDOC01-appb-M000001
     で定義される前記ｍａｘΩ関数を用いて、ｉ＝１，・・，Ｎに対して、
    Figure JPOXMLDOC01-appb-M000002



    で再帰的に定義されるｖｉ（θ）によって、ＤＰΩ（θ）＝ｖＮ（θ）と定義される、ことを特徴とする請求項１に記載の変換装置。
  3. 　前記強凸正則化関数Ωは、
    　γ＞０として、
    Figure JPOXMLDOC01-appb-M000003
     又は
    Figure JPOXMLDOC01-appb-M000004
     のいずれかである、ことを特徴とする請求項１又は２に記載の変換装置。
  4. 　入力された第１のデータＸを第２のデータＹに変換するニューラルネットワークの学習を行う学習装置であって、
    　前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算する計算手段と、
    　前記計算手段により計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力する出力手段と、
    　前記出力手段により出力された前記ＤＰΩ（θ）又は前記∇ＤＰΩ（θ）と、前記第１のデータＸに対する正解データＹｔｒｕｅとを用いた損失関数の微分値に基づいて、前記ニューラルネットワークのパラメータである前記θを更新する更新手段と、
    　を有することを特徴とする学習装置。
  5. 　前記損失関数は、
    　前記出力手段により前記ＤＰΩ（θ）が出力された場合は、ＤＰΩ（θ）－＜Ｙｔｒｕｅ，θ＞であり、
    　前記出力手段により前記∇ＤＰΩ（θ）が出力された場合は、ダイバーバージェンスΔ（Ｙｔｒｕｅ，∇ＤＰΩ（θ））である、ことを特徴とする請求項４に記載の学習装置。
  6. 　入力された第１のデータＸをニューラルネットワークにより第２のデータＹに変換するコンピュータが、
    　前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算し、
    　計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力する、
    　処理を実行することを特徴とする変換方法。
  7. 　入力された第１のデータＸを第２のデータＹに変換するニューラルネットワークの学習を行うコンピュータが、
    　前記第１のデータＸに対して所定の前処理を行うことで得られた第３のデータθと、ｍａｘ関数に対して強凸正則化関数Ωを導入したｍａｘΩ関数を用いて再帰的に定義されるＤＰΩ関数とを用いて、重み付き有向非巡回グラフＧで表される問題を対象とした動的計画法の解の近似ＤＰΩ（θ）を計算し、
    　計算された前記ＤＰΩ（θ）と、該ＤＰΩ（θ）の勾配∇ＤＰΩ（θ）との少なくとも一方を前記第２のデータＹとして出力し、
    　出力された前記ＤＰΩ（θ）又は前記∇ＤＰΩ（θ）と、前記第１のデータＸに対する正解データＹｔｒｕｅとを用いた損失関数の微分値に基づいて、前記ニューラルネットワークのパラメータである前記θを更新する、
    　処理を実行することを特徴とする学習方法。
  8. 　コンピュータを、請求項１乃至３の何れか一項に記載の変換装置における各手段、又は、請求項４又は５に記載の学習装置における各手段として機能させるためのプログラム。
PCT/JP2019/025636 2018-07-09 2019-06-27 変換装置、学習装置、変換方法、学習方法及びプログラム Ceased WO2020012975A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
US17/258,236 US20210279579A1 (en) 2018-07-09 2019-06-27 Conversion apparatus, learning apparatus, conversion method, learning method and program

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018129998A JP2020009178A (ja) 2018-07-09 2018-07-09 変換装置、学習装置、変換方法、学習方法及びプログラム
JP2018-129998 2018-07-09

Publications (1)

Publication Number Publication Date
WO2020012975A1 true WO2020012975A1 (ja) 2020-01-16

Family

ID=69141896

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/025636 Ceased WO2020012975A1 (ja) 2018-07-09 2019-06-27 変換装置、学習装置、変換方法、学習方法及びプログラム

Country Status (3)

Country Link
US (1) US20210279579A1 (ja)
JP (1) JP2020009178A (ja)
WO (1) WO2020012975A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11399037B2 (en) * 2019-09-06 2022-07-26 Paypal, Inc. Anomaly behavior detection in interactive networks
JP7341387B2 (ja) * 2020-07-30 2023-09-11 オムロン株式会社 モデル生成方法、探索プログラム及びモデル生成装置

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10467528B2 (en) * 2015-08-11 2019-11-05 Oracle International Corporation Accelerated TR-L-BFGS algorithm for neural network

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
SHINOHARA, SHOTA ET AL.: "Word segmentation method by sequence labeling using neural network", THE 9TH FORUM OF DATA ENGINEERING AND INFORMATION MANAGEMENT, THE DATABASE SOCIETY OF JAPAN, 8 March 2017 (2017-03-08) *

Also Published As

Publication number Publication date
JP2020009178A (ja) 2020-01-16
US20210279579A1 (en) 2021-09-09

Similar Documents

Publication Publication Date Title
US11132512B2 (en) Multi-perspective, multi-task neural network model for matching text to program code
CN108960277B (zh) 使用语言模型对序列到序列模型进行冷聚变
JP7443401B2 (ja) 生物学関連のデータを処理するための機械学習アルゴリズムをトレーニングするためのシステムおよび方法、顕微鏡ならびにトレーニングされた機械学習アルゴリズム
Yao et al. Bi-directional LSTM recurrent neural network for Chinese word segmentation
CN110008338B (zh) 一种融合gan和迁移学习的电商评价情感分析方法
US20190266246A1 (en) Sequence modeling via segmentations
CN109313720B (zh) 具有稀疏访问的外部存储器的增强神经网络
CN114641779A (zh) 机器学习模型的对抗训练
US20210216887A1 (en) Knowledge graph alignment with entity expansion policy network
He et al. Quantum Architecture Search with Meta‐Learning
KR102405578B1 (ko) 지식 그래프를 이용한 상황 인지형 다중 문장 관계 추출 방법 및 장치
US20170109355A1 (en) Systems and methods for human inspired simple question answering (hisqa)
US20170308790A1 (en) Text classification by ranking with convolutional neural networks
CN110807515A (zh) 模型生成方法和装置
CN114610900A (zh) 知识图谱补全方法及系统
US12205001B2 (en) Random classification model head for improved generalization
CN115956242A (zh) 自动知识图谱构建
CN106557563A (zh) 基于人工智能的查询语句推荐方法及装置
CN111488460B (zh) 数据处理方法、装置和计算机可读存储介质
Felsberger et al. Physics-constrained, data-driven discovery of coarse-grained dynamics
US20180082167A1 (en) Recurrent neural network processing pooling operation
US12099803B2 (en) Training a model in a data-scarce environment using added parameter information
WO2020012975A1 (ja) 変換装置、学習装置、変換方法、学習方法及びプログラム
CN121002518A (zh) 预训练期间模型的解耦优化
JP2025027437A (ja) グラフ表現

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19835108

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19835108

Country of ref document: EP

Kind code of ref document: A1
