WO2014157136A1 - 吸収性物品 - Google Patents

吸収性物品 Download PDF

Info

Publication number
WO2014157136A1
WO2014157136A1 PCT/JP2014/058182 JP2014058182W WO2014157136A1 WO 2014157136 A1 WO2014157136 A1 WO 2014157136A1 JP 2014058182 W JP2014058182 W JP 2014058182W WO 2014157136 A1 WO2014157136 A1 WO 2014157136A1
Authority
WO
WIPO (PCT)
Prior art keywords
sum
amplitude peaks
absorbent article
frequency spectrum
predetermined number
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/058182
Other languages
English (en)
French (fr)
Inventor
丹下　明子
洋行 曽我
徹 大庭
聡 光野
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Unicharm Corp
Original Assignee
Unicharm Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Unicharm Corp filed Critical Unicharm Corp
Priority to AU2014245946A priority Critical patent/AU2014245946B2/en
Priority to KR1020157020621A priority patent/KR20150135213A/ko
Priority to CN201480018125.5A priority patent/CN105120819A/zh
Publication of WO2014157136A1 publication Critical patent/WO2014157136A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F13/00—Bandages or dressings; Absorbent pads
    • A61F13/15—Absorbent pads, e.g. sanitary towels, swabs or tampons for external or internal application to the body; Supporting or fastening means therefor; Tampon applicators
    • A61F13/45—Absorbent pads, e.g. sanitary towels, swabs or tampons for external or internal application to the body; Supporting or fastening means therefor; Tampon applicators characterised by the shape
    • A61F13/49—Absorbent pads, e.g. sanitary towels, swabs or tampons for external or internal application to the body; Supporting or fastening means therefor; Tampon applicators characterised by the shape specially adapted to be worn around the waist, e.g. diapers or nappies
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F13/00—Bandages or dressings; Absorbent pads
    • A61F13/15—Absorbent pads, e.g. sanitary towels, swabs or tampons for external or internal application to the body; Supporting or fastening means therefor; Tampon applicators
    • A61F13/84—Accessories, not otherwise provided for, for absorbent pads
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N21/00—Investigating or analysing materials by the use of optical means, i.e. using sub-millimetre waves, infrared, visible or ultraviolet light
    • G01N21/17—Systems in which incident light is modified in accordance with the properties of the material investigated
    • G01N21/25—Colour; Spectral properties, i.e. comparison of effect of material on the light at two or more different wavelengths or wavelength bands
    • G01N21/31—Investigating relative effect of material at wavelengths characteristic of specific elements or molecules, e.g. atomic absorption spectrometry
    • G01N21/35—Investigating relative effect of material at wavelengths characteristic of specific elements or molecules, e.g. atomic absorption spectrometry using infrared light
    • G01N21/359—Investigating relative effect of material at wavelengths characteristic of specific elements or molecules, e.g. atomic absorption spectrometry using infrared light using near infrared light
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61F—FILTERS IMPLANTABLE INTO BLOOD VESSELS; PROSTHESES; DEVICES PROVIDING PATENCY TO, OR PREVENTING COLLAPSING OF, TUBULAR STRUCTURES OF THE BODY, e.g. STENTS; ORTHOPAEDIC, NURSING OR CONTRACEPTIVE DEVICES; FOMENTATION; TREATMENT OR PROTECTION OF EYES OR EARS; BANDAGES, DRESSINGS OR ABSORBENT PADS; FIRST-AID KITS
    • A61F13/00—Bandages or dressings; Absorbent pads
    • A61F13/15—Absorbent pads, e.g. sanitary towels, swabs or tampons for external or internal application to the body; Supporting or fastening means therefor; Tampon applicators
    • A61F13/84—Accessories, not otherwise provided for, for absorbent pads
    • A61F2013/8488—Accessories, not otherwise provided for, for absorbent pads including testing apparatus
    • A61F2013/8491—Accessories, not otherwise provided for, for absorbent pads including testing apparatus including test methods

Definitions

  • the present invention relates to an absorbent article, and in particular, an absorbent article that objectively improves comfort during wearing by associating measured values based on near infrared spectroscopy (NIRS) with physical properties of the absorbent article. About.
  • NIRS near infrared spectroscopy
  • NIRS near-infrared spectroscopy
  • the nonwoven fabric (absorbent article) that has been considered to be highly comfortable is not necessarily a good value, that is, comfort. It has been found that may not show high values.
  • the present invention has been made in view of such a situation, and the comfort when worn based on the correspondence between the measured value based on near infrared spectroscopy (NIRS) and the physical properties of the absorbent article. It aims at providing the absorbent article improved more objectively.
  • NIRS near infrared spectroscopy
  • a first feature of the present invention is an absorbent article (disposable diaper 10) provided with a skin contact surface sheet (top sheet 50) that comes into contact with a wearer's skin, based on a predetermined measurement condition, By stroking the surface of the abutting surface sheet along the first direction (product longitudinal direction L), Fourier transform is performed on the waveform data on the time axis of the frictional resistance force generated in the second direction opposite to the first direction.
  • the sum of the first predetermined number of amplitude peaks of the frequency spectrum obtained by executing is less than or equal to 0.025 gf ⁇ s, and the second predetermined number of the frequency spectrum with respect to the sum of the first predetermined number of amplitude peaks
  • the gist is that the ratio of the sum of the amplitude peaks is 20% or more.
  • a second feature of the present invention is an absorbent article including a skin contact surface sheet that contacts a wearer's skin, and the surface of the skin contact surface sheet is formed on the first surface based on a predetermined measurement condition.
  • FIG. 1 is a developed plan view of a disposable diaper according to an embodiment of the present invention.
  • FIG. 2 is a cross-sectional view of the disposable diaper 10 taken along the line FF shown in FIG.
  • FIG. 3 is a schematic configuration diagram of the measuring apparatus 100 and the evaluation apparatus 200 used in the comfort evaluation method for absorbent articles according to the embodiment of the present invention.
  • FIG. 4 is a flowchart of a comfort evaluation method for absorbent articles according to an embodiment of the present invention.
  • FIG. 5 is a diagram showing an example of waveform data acquired using the measuring apparatus 100 according to the embodiment of the present invention.
  • FIG. 6 is a diagram illustrating an example of data after Fourier transform according to the embodiment of the present invention.
  • FIG. 7 shows the absorptivity based on the correspondence between the ratio (3_sum / sum) of the amplitude peak of the frequency of a multiple of 0.333 Hz according to the embodiment of the present invention and the measured value of the brain function by NIRS. It is a graph which shows the evaluation result of the comfort of articles
  • FIG. 8 is a diagram showing NIRS measurement values of examples and comparative examples according to the embodiment of the present invention.
  • FIG. 9 is a graph showing a linear approximation line when the x-axis (frequency axis) and the y-axis (amplitude axis) of the data after Fourier transform according to the embodiment of the present invention are logarithmic.
  • FIG. 8 is a diagram showing NIRS measurement values of examples and comparative examples according to the embodiment of the present invention.
  • FIG. 9 is a graph showing a linear approximation line when the x-axis (frequency axis) and the y-axis (amplitude axis)
  • FIG. 10 is a graph showing the evaluation results of the comfort of the absorbent article based on the association between the slope of the linear approximation line according to the embodiment of the present invention and the measured value of the brain function by NIRS.
  • FIG. 11 is a graph showing the evaluation results of the comfort of the absorbent article based on the association between the slope of the linear approximation line according to the embodiment of the present invention and the measured value of the brain function by NIRS.
  • FIG. 1 is a developed plan view of a disposable diaper 10 according to this embodiment.
  • FIG. 2 is a cross-sectional view of the disposable diaper 10 taken along the line FF shown in FIG.
  • the developed plan view shown in FIG. 1 is a view of the state in which the leg stretchable portion 75 and the leg side gathers 80 are extended until the top sheet 50 and the side flap 70 constituting the disposable diaper 10 are not formed. is there.
  • the disposable diaper 10 includes a front waistline region 20 having a front waistline region 20, a crotch region 25, and a back waistline region 30. It is the part that touches. Further, the rear waistline region 30 is a portion in contact with the rear waistline portion (back portion) of the wearer. The crotch region 25 is located between the front waistline region 20 and the back waistline region 30.
  • the direction from the front waistline region 20 to the rear waistline region 30 is referred to as a product longitudinal direction L
  • a direction orthogonal to the product longitudinal direction L is referred to as a product width direction W.
  • the disposable diaper 10 includes an absorbent body 40 that straddles the crotch region 25 and extends from the crotch region 25 toward at least one of the front waistline region 20 and the rear waistline region 30.
  • the absorber 40 includes an absorbent core 40a and a core wrap 40b.
  • the absorbent core 40a can be appropriately configured using a known member or material such as pulverized pulp or superabsorbent polymer.
  • the absorbent core 40a is wrapped with a sheet-like core wrap 40b.
  • a liquid-permeable top sheet 50 is provided on the surface side (skin contact surface side) of the absorber 40.
  • a liquid-impermeable back sheet 60a is provided on the back side (non-skin contact surface side) of the absorber 40.
  • the back sheet 60a is disposed between the absorber 40 and the exterior sheet 60, and functions as a leak-proof sheet.
  • Side flaps 70 are respectively provided on the side edges of the absorbent body 40 in the product width direction W.
  • the side flap 70 is composed of one or two or more non-woven fabrics.
  • the pair of side flaps 70 are each provided with a fastening tape 90.
  • the surface side (top sheet 50 side) of the absorber 40 is provided with a pair of leg stretchable parts 75 that can be stretched in the product longitudinal direction L.
  • a pair of leg side gathers 80 extending along the product longitudinal direction L are provided inside the pair of leg stretchable portions 75 (near the center in the product width direction W).
  • Fastening tape 90 extends along the product width direction W in the rear waistline region 30, and is fastened to the non-skin contact surface of the front waistline region 20, thereby holding the disposable diaper 10 on the wearer's body.
  • the disposable diaper 10 has a second opposite to the first direction by stroking the surface of the top sheet 50 (skin contact surface sheet) along the product longitudinal direction L (first direction) based on a predetermined measurement condition.
  • the sum of the first predetermined number of amplitude peaks of the frequency spectrum obtained by performing Fourier transform on the waveform data on the time axis of the frictional resistance force generated in the direction is 0.025 gf ⁇ s or less, and
  • the ratio of the sum of the second predetermined number of amplitude peaks of the frequency spectrum to the sum of the predetermined number of amplitude peaks is 20% or more.
  • the disposable diaper 10 is opposite to the first direction by stroking the surface of the top sheet 50 (skin contact surface sheet) along the product longitudinal direction L (first direction) based on predetermined measurement conditions.
  • the sum of the amplitude peaks of the frequency spectrum obtained by executing Fourier transform on the waveform data of the frictional resistance generated in the second direction on the time axis is 0.07 gf ⁇ s or less, and a linear approximation of the frequency spectrum
  • the slope of the straight line is less than -0.90.
  • the predetermined measurement conditions the sum of the first predetermined number of amplitude peaks, the sum of the second predetermined number of amplitude peaks, the sum of the amplitude peaks of the frequency spectrum, and the slope of the linear approximation line will be described later.
  • FIG. 3 is a schematic configuration diagram of the measuring device 100 and the evaluation device 200 used in the comfort evaluation method for absorbent articles (for example, disposable diapers) according to the present embodiment.
  • the measuring device 100 measures the frictional resistance and coefficient of friction of the material (nonwoven fabric etc.) to be measured.
  • a 3D motion friction measuring device manufactured by Trinity Lab is used as the measuring device 100.
  • TL701x manufactured by Trinity Lab is used. Note that specific specifications of the measuring apparatus 100 will be described later.
  • the evaluation device 200 is connected to the measurement device 100.
  • the evaluation apparatus 200 acquires data measured by the measurement apparatus 100, and executes storage, processing (Fourier transform, etc.) and analysis of the data.
  • a general personal computer for example, Windows (registered trademark)
  • Windows registered trademark
  • FIG. 4 is a flowchart of a comfort evaluation method for absorbent articles according to the present embodiment.
  • the friction resistance (unit: gf) of the target material, specifically, the sheet (surface sheet) on the skin contact surface of the disposable diaper is measured using the measuring apparatus 100 (S10).
  • the surface of the skin contact surface (surface sheet) of the absorbent article is set in the Y direction, specifically, the conveyance direction (first time when the absorbent article is manufactured)
  • the waveform data on the time axis of the frictional resistance generated in the direction opposite to the Y direction (opposite 180 degrees) (second direction) is obtained by stroking along the direction (S20).
  • Fourier transform is performed on the acquired waveform data using the evaluation apparatus 200 (S30).
  • data based on the frequency axis from the time axis, specifically, a frequency spectrum is obtained.
  • the waveform data after the execution of Fourier transform is analyzed using the evaluation apparatus 200 (S40). Specifically, frequency spectrum data (specifically, amplitude data) is processed to generate a graph or the like used for comfort evaluation.
  • the evaluation apparatus 200 holds a correspondence between the analyzed data and a measured value of brain function by near infrared spectroscopy (NIRS), and evaluates the comfort of the absorbent article based on the correspondence. (S50). Specifically, the evaluation apparatus 200 holds a correspondence between the processed frequency spectrum data value and the amount of change in oxyhemoglobin concentration (Oxy-HbHconcentration (z-score)) as a measured value of NIRS. ing.
  • NIRS near infrared spectroscopy
  • Table 1 shows specific measurement environments and measurement conditions using the measurement apparatus 100.
  • FIGS. 5A and 5B show examples of waveform data acquired using the measuring apparatus 100.
  • FIG. FIG. 5A shows an example of waveform data according to the embodiment
  • FIG. 5B shows an example of waveform data according to a comparative example.
  • the x-axis is time
  • the y-axis is the frictional resistance along the Y direction (MD direction).
  • FIGS. 6A and 6B show examples of data after Fourier transform.
  • FIG. 6A corresponds to FIG. 5A and shows an example of data after Fourier transform according to the embodiment.
  • FIG. 6B corresponds to FIG. 5B and shows an example of data after Fourier transform according to the comparative example.
  • the Fourier transform is performed to convert the data into data based on the frequency axis, the x axis is the frequency, and the y axis is the amplitude of the frequency spectrum.
  • analysis method 1 analysis based on the ratio of a predetermined number of amplitude peaks occupying the sum of a plurality of amplitude peaks in the frequency spectrum
  • analysis method 2 analysis based on the slope of the linear approximation line in the case is used.
  • Equation 1 (Sum of amplitude peaks in multiples of 0.333 Hz / sum of five amplitude peaks) ⁇ 100 (%) (Equation 1)
  • the sum of the first predetermined number of amplitude peaks (sum of five amplitude peaks in order from the largest peak) of the frequency spectrum obtained by executing the Fourier transform, and the second predetermined number less than the first predetermined number.
  • the ratio of the sum of the amplitude peaks (sum of the amplitude peaks that are multiples of 0.333 Hz) to the sum of the first predetermined number of amplitude peaks is calculated.
  • the second predetermined number of amplitude peaks are selected based on a frequency that is a multiple of 0.333 Hz. Note that the frequency is not necessarily limited to a multiple of 0.333 Hz.
  • the sum of the first predetermined number of amplitude peaks and the second predetermined number of amplitude peaks specifically, the ratio of the peak of the multiple of 0.333 Hz to the five peaks, and the brain function by NIRS
  • the comfort of the absorbent article is evaluated based on the correspondence with the measured value.

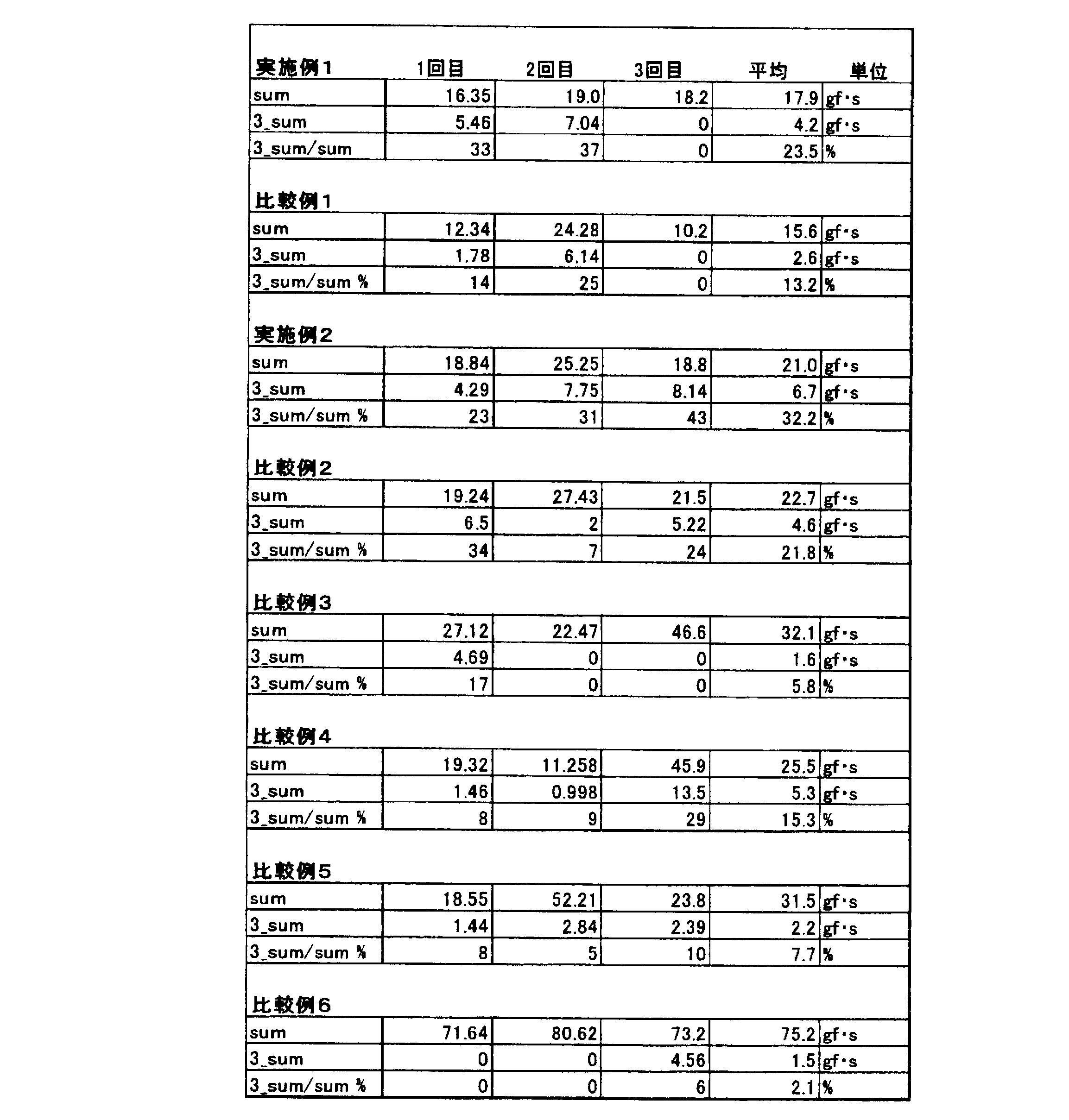

  • Table 2 shows an example of analysis results based on this analysis method.
  • sum represents the sum of five amplitude peaks
  • 3_sum represents the sum of amplitude peaks that are multiples of 0.333 Hz.
  • 3_sum / sum indicates (sum of amplitude peaks in multiples of 0.333 Hz / total of five amplitude peaks) ⁇ 100 (%).
  • the same measurement is performed three times and the average value of each value is used.
  • An example in which the numerical value is “0” means that a frequency that is a multiple of 0.333 Hz has not appeared.
  • Example 1 and Example 2 are disposable diapers manufactured by the applicant using a nonwoven fabric. Comparative Examples 1 and 3 to 5 are also disposable diapers using a nonwoven fabric. Comparative Examples 2 and 6 are not disposable diapers but fabrics such as pile fabrics and knits.
  • the nonwoven fabric sheet of Example 1 is composed of an upper layer fiber configuration and a lower layer fiber configuration shown below, and has an uneven pattern at 22 g / m 2 with an upper layer of 7 g / m 2 and a lower layer of 15 g / m 2.
  • a non-woven sheet provided with a pitch of adjacent convex portions of about 3 mm.
  • the composite fiber having the following configuration is supplied to the first card machine as the third fiber (fiber configuration for the lower layer), and the mass per unit area is 15 g / m 2.
  • the first web was made into a lower layer of the nonwoven fabric sheet of Example 1 by a predetermined process.
  • Fiber core component Polyethylene terephthalate (PET, melting point approx. 260 ° C.)
  • Fiber sheath component High density polyethylene (HDPE, melting point approx. 130 ° C) ⁇ Fineness: 2.2 dtex ⁇ Fiber length: 45mm
  • Second upper layer fiber Core component PET (melting point 260 ° C.) ⁇ Sheath component: HDPE (melting point 130 ° C) ⁇ Fineness: 2.2 dtex ⁇ Fiber length: 45mm The fiber weight ratio in the upper layer fibers of the first upper layer fiber and the second upper layer fiber was 70% for the first upper layer fiber and 30% for the second upper layer fiber.
  • the first upper layer fiber and the second upper layer fiber are supplied to the second card machine at a predetermined mixing ratio to obtain a second web, which is superimposed on the first web to obtain a composite web.
  • the composite web is placed on the peripheral surface of the suction drum.
  • the suction drum includes a fixed inner cylinder and a breathable outer cylinder that is concentric with the inner cylinder and rotates in the machine direction MD.
  • the composite web is placed on the peripheral surface of the outer cylinder and proceeds in the machine direction MD at a required speed, for example, 100 m / min, together with the outer cylinder.
  • a suction zone is formed in the inner cylinder.
  • a first manifold and a second manifold are installed above the suction zone, and an outer cylinder is interposed between the suction zone and the first and second manifolds.
  • Each of the first and second manifolds has a plurality of nozzles arranged at a required pitch in the axial direction of the suction drum, that is, in the intersecting direction CD orthogonal to the machine direction MD.
  • the nozzles of the first manifold and the nozzles of the second manifold are aligned so as to be parallel to the machine direction MD, and each nozzle has a required opening diameter, for example, a diameter of 1 mm.
  • heated air that has passed through a heater set at a required temperature, for example, 200 ° C., is jetted toward the composite web as first jet air.
  • the injection amount of the first jet air is adjusted by the injection pressure, and is injected at a rate of, for example, 10 Nl / m 2 with respect to the unit surface area of the composite web. Subsequently, from each nozzle of the second manifold, heated air that has passed through a heater set at a required temperature, for example, 280 ° C., becomes second jet air and is jetted toward the composite web. The second jet air is jetted at a rate of, for example, 23 Nl / m 2 with respect to the unit surface area of the composite web after adjusting the jet pressure.
  • the first jet air and the second jet air are sequentially injected, so that the first upper layer fiber, the second upper layer fiber, and the third fiber located immediately below the nozzle are sequentially formed in the width direction of the composite web.
  • the first valley is formed in advance immediately below the nozzle, and a raised portion is formed in advance between the nozzles arranged in the cross direction CD.
  • the nozzle pitch of the first manifold and the second manifold was 3 mm.
  • the composite web passes through the dryer.
  • heated air at a temperature (for example, 140 ° C.) capable of melting the surface of the fibers constituting the web is blown to the composite web, and the various fibers are welded to each other to form the primary
  • the raised portion and the primary valley portion are in a stable state without being easily deformed.
  • These raised portions and valleys are raised portions and valleys of the nonwoven fabric sheet.
  • the composite web exiting the dryer becomes a non-woven sheet that can be used as a worn article when it is cooled to room temperature.
  • the nonwoven fabric sheet of Example 2 uses “stretchable fibers” and “extensible fibers” described in JP 2011-226011 A.
  • the gear pitch of the gear stretching device is 2.2 mm
  • the nozzle interval of the water vapor treatment is 1.0 mm.

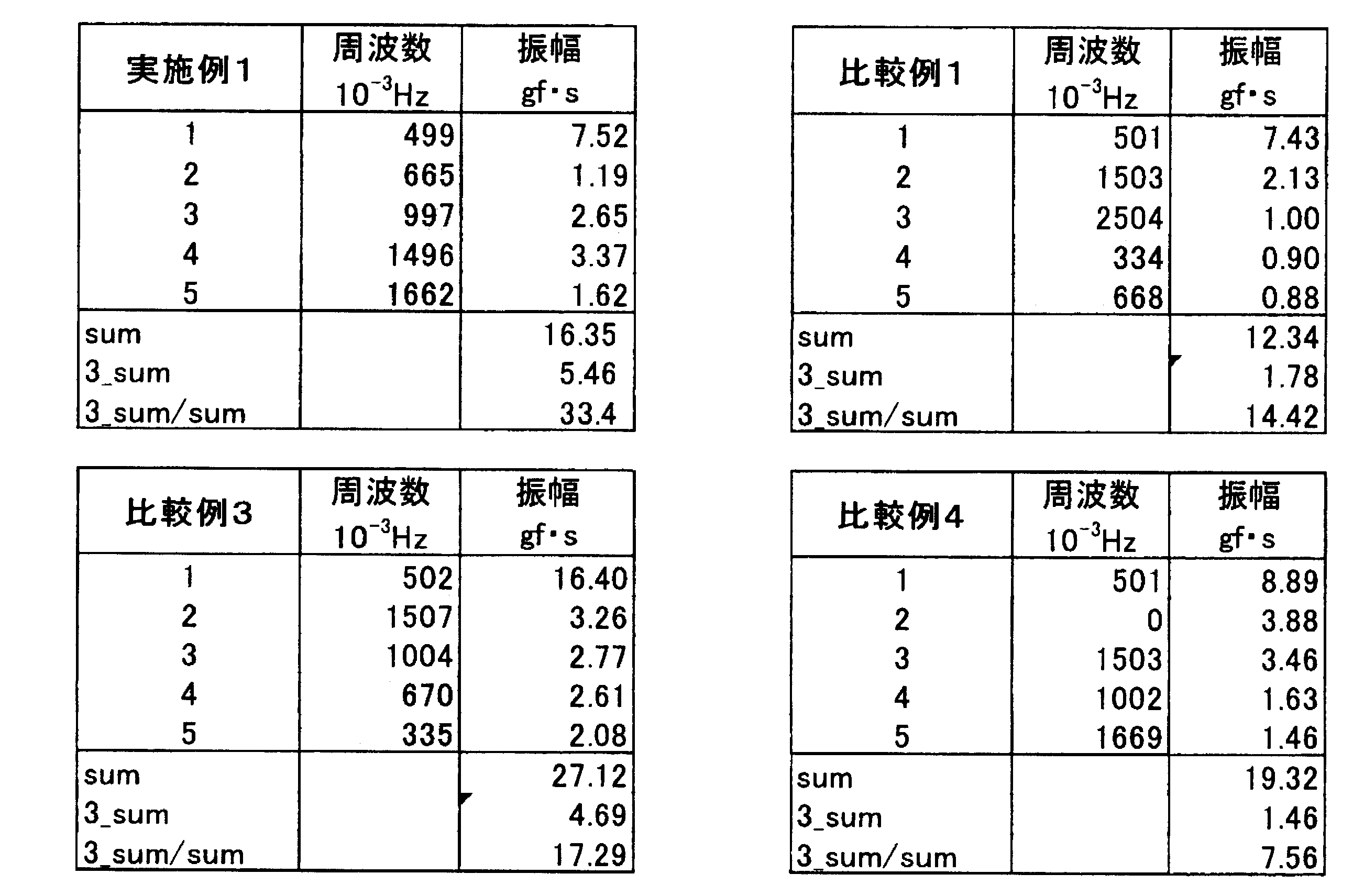

  • Table 4 shows an example of an amplitude peak that is a multiple of 0.333 Hz extracted in the first measurement shown in Table 2. In Table 2, only Example 1, Comparative Example 1, Comparative Example 3, and Comparative Example 4 are shown.
  • the sum of amplitude peaks of multiples of 0.333 Hz (333 ⁇ 10 ⁇ 3 ) ⁇ 0.005 (5 ⁇ 10 ⁇ 3 ) Hz is calculated as 3_sum.
  • 665 Hz, 997 Hz, and 1,662 ( ⁇ 10 ⁇ 3 ) Hz are extracted as the frequencies.
  • Fig. 7 shows the result of evaluating the comfort of absorbent articles based on the correspondence between the ratio of the amplitude peak with a frequency of a multiple of 0.333 Hz to the five peaks (3_sum / sum) and the measured value of brain function by NIRS. It is a graph which shows. Table 5 shows the ratio and the measured value of brain function by NIRS (Oxy-Hb concentration (z-score)).
  • FIG. 8 shows NIRS measurement values of the examples and comparative examples shown in Table 5.
  • the area where the sum is 0.025 gf ⁇ s (25 ⁇ 10 ⁇ 3 gf ⁇ s) or less and 3_sum / sum is 20% or more is the high NIRS measurement value. It became corresponding. Specifically, Oxy-Hb concentration (z-score) of 0.3 or higher is classified as “high value”, and less than 0.3 is classified as “low value”.
  • the comfort of the absorbent article is evaluated based on the correspondence between the sum of the amplitude peaks and the slope of the linear approximation line of the frequency spectrum and the measured value of brain function by NIRS.
  • Table 6 shows an example of analysis results based on this analysis method.
  • the sum of amplitudes in Table 6 represents the sum of amplitudes at all frequencies, and the approximate linear slope is a linear approximation when the x-axis (frequency axis) and y-axis (amplitude axis) of the data after Fourier transform are logarithmic. Indicates the slope of the straight line. In the example shown in Table 6, the same measurement is performed three times and the average value of each value is used.
  • FIGS. 9 (a) and 9 (b) are graphs showing linear approximation lines when values obtained by Fourier transformation are plotted with the x-axis and y-axis of the data after Fourier transformation as logarithms.
  • FIG. 9A is a graph showing a linear approximation line according to an example (Example 1)
  • FIG. 9B is a graph showing a linear approximation line according to a comparative example (Comparative Example 4). Further, in the graphs shown in FIGS. 9A and 9B, the mathematical expression of the linear approximation line and the square value of R are shown.
  • the slope of the linear approximation line in the example is ⁇ 0.856, and the slope of the linear approximation line in the comparative example is ⁇ 0.975.
  • FIG. 10 is a graph showing the evaluation results of the comfort of the absorbent article based on the correspondence between the slope of the linear approximation line and the measured value of brain function by NIRS.
  • Table 7 shows the measured values of the brain function by the inclination and NIRS (Oxy-Hb concentration (z-score)).
  • a material (Examples 1 and 2 and Comparative Example 2) in which the total amplitude is 0.07 gf ⁇ s or less and the slope of the linear approximation line is less than ⁇ 0.90 is used as the waist of the subject.
  • NIRS measurement value Oxy-Hb concentration (z-score)
  • z-score concentration
  • FIG. 11 shows NIRS measurement values (Oxy-Hb concentration (z-score)) when a disposable diaper is worn on an infant and NIRS measurement values when the infant's mother strokes the buttocks of the infant.
  • “Diaper 1” and “Diaper 2” in FIG. 11 are values of Oxy-Hb concentration (z-score) when wearing disposable diapers.
  • the z-score of “Diaper 1” is 0.14, whereas the z-score of “Diaper 2” is 0.94, which is good.
  • “mother's palm” is Oxy-HbHconcentration (z-score) when the mother strokes the buttocks of an infant.
  • z-score in the case of stroking the baby's buttocks with the mother's palm shows a high value (about 1.17), but also due to the difference in specifications used for the surface sheet of disposable diapers You can see that the z-score is different. In general, it is known that the higher the value of z-score, the more comfortable the brain feels. In the comfort evaluation method according to this embodiment, z according to the specifications of such a disposable diaper (nonwoven fabric). -Score difference.
  • the frictional resistance measured based on the measurement conditions described above is a pseudo representation of the situation when the mother strokes the buttocks of an infant or when wearing a disposable diaper.
  • the range based on the frequency spectrum of such frictional resistance specifically, sum is 0.025 gf ⁇ s (25 ⁇ 10 ⁇ 3 gf ⁇ s) or less and 3_sum / sum is 20% or more.
  • the comfort of absorbent articles can be objectively evaluated by associating measured values based on NIRS with the physical properties of disposable diapers (such as face sheets). obtain.
  • the wearer has a higher measured value based on NIRS, and the comfort during wearing can be improved. Moreover, the measurement value based on NIRS becomes high, so that comfort at the time of wearing can be improved more objectively.
  • the measuring device 100 is not necessarily limited to the product.
  • a measurement result equivalent to that of TL701x manufactured by Trinity Lab can be obtained, another measuring device may be used.
  • the amplitude peak is selected based on a frequency that is a multiple of 0.333 Hz, but the frequency is not necessarily limited to 0.333 Hz.
  • a frequency with many amplitude peaks with overlapping multiples may be determined.
  • the disposable diaper has been described as an example.
  • the scope of the present invention is not limited to the disposable diaper, and other absorbent articles that touch the wearer's skin, such as a sanitary napkin. It can also be applied.
  • embodiment mentioned above demonstrated as an example the disposable diaper for infants this invention is applicable not only to an infant but the disposable diaper for elderly people, for example.
  • NIRS near infrared spectroscopy
  • Disposable diaper 20 For Disposable diaper 20
  • Front waist area 25 For Inseam area 30
  • Back waist area 40 Absorber 40a
  • Absorptive core 40b For Core wrap 50
  • Top sheet 60 External sheet 60a
  • Back sheet 70 For Side flap 75
  • Leg expansion / contraction Part 80 ... Legside gather 90 ... Fastening tape 100 ... Measurement device 200 ... Evaluation device

Landscapes

  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Health & Medical Sciences (AREA)
  • Veterinary Medicine (AREA)
  • Epidemiology (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Animal Behavior & Ethology (AREA)
  • Biomedical Technology (AREA)
  • Public Health (AREA)
  • Engineering & Computer Science (AREA)
  • Vascular Medicine (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Chemical & Material Sciences (AREA)
  • Analytical Chemistry (AREA)
  • Biochemistry (AREA)
  • General Physics & Mathematics (AREA)
  • Immunology (AREA)
  • Pathology (AREA)
  • Absorbent Articles And Supports Therefor (AREA)

Abstract

近赤外線分光法（NIRS）に基づく測定値と、吸収性物品の物性とを対応付けに基づいて着用時の快適性をより客観的に向上させた吸収性物品を提供する。使い捨ておむつ(10)は、所定の測定条件に基づいて、トップシート(50)の表面を製品長手方向(L)に沿って撫でることによって、製品長手方向(L)と正反対の方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの第１所定数の振幅ピークの和が0.025gf・s 以下であり、かつ第１所定数の振幅ピークの和に対する周波数スペクトルの第２所定数の振幅ピークの和の割合が20％以上である。

Description

吸収性物品
　本発明は、吸収性物品に関し、特に、近赤外線分光法（NIRS）に基づく測定値と、吸収性物品の物性とを対応付けることによって、着用時の快適性を客観的に向上させた吸収性物品に関する。
　使い捨ておむつなどの吸収性物品では、肌触り（触感）によって着用者の快適性が大きく左右される。従来、開発者の知見や感覚に基づいて、肌触りが良好な不織布が用いられてきた。
　また、客観的な指標に基づいて不織布などの部材の物性を規定する方法も試みられてきた。例えば、KES（参考：「風合い評価の標準化と解析」第２版（社団法人日本繊維機械学会 風合い計量と規格化研究委員会 昭和５５年７月１０日発行）による曲げ剛性などに基づいて不織布などの部材の物性を規定する方法が知られている（例えば、特許文献１）。
特開2008-43674号公報（請求項１など）
　ところで、近年、普及してきた新しい脳機能の測定方法として、近赤外線分光法（NIRS）が知られている。NIRSによる測定は、脳波の測定と比較して簡易な測定が可能なため、長時間の測定が難しい乳幼児などにも親和性が高い。
　吸収性物品（使い捨ておむつ）を着用した乳幼児の脳の状態をNIRSによって測定すると、従来、快適性が高いと考えられていた肌触りを有する不織布（吸収性物品）が必ずしも良好な値、つまり快適性が高い値を示さない場合があることが分かってきた。
　すなわち、従来の曲げ剛性値、或いは開発者の知見や感覚による吸収性物品（不織布）の物性の設定は、必ずしも吸収性物品の着用時の快適性向上に寄与しない場合があることが分かってきた。特に、乳幼児や高齢者は、自身の感情を他人に正確に伝えることが難しい場合も多く、吸収性物品の着用時の快適性を客観的に評価し得る方法の確立が強く望まれていた。
　そこで、本発明は、このような状況に鑑みてなされたものであり、近赤外線分光法（NIRS）に基づく測定値と、吸収性物品の物性とを対応付けに基づいて着用時の快適性をより客観的に向上させた吸収性物品の提供を目的とする。
　本発明の第１の特徴は、着用者の肌と当接する肌当接面シート（トップシート50）を備える吸収性物品（使い捨ておむつ10）であって、所定の測定条件に基づいて、前記肌当接面シートの表面を第１方向（製品長手方向L）に沿って撫でることによって、前記第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの第１所定数の振幅ピークの和が0.025gf・s以下であり、かつ前記第１所定数の振幅ピークの和に対する前記周波数スペクトルの第２所定数の振幅ピークの和の割合が20％以上であることを要旨とする。
　本発明の第２の特徴は、着用者の肌と当接する肌当接面シートを備える吸収性物品であって、所定の測定条件に基づいて、前記肌当接面シートの表面を前記第１方向に沿って撫でることによって、前記第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの振幅ピークの和が0.07gf・s以下であり、かつ前記周波数スペクトルの線形近似直線の傾きが-0.90未満であることを要旨とする。
図１は、本発明の実施形態に係る使い捨ておむつの展開平面図である。 図２は、図１に示したＦ-Ｆ線に沿った使い捨ておむつ10の断面図である。 図３は、本発明の実施形態に係る吸収性物品の快適性評価方法において用いられる測定装置100及び評価装置200の概略構成図である。 図４は、本発明の実施形態に係る吸収性物品の快適性評価方法フロー図である。 図５は、本発明の実施形態に係る測定装置100を用いて取得された波形データの例を示す図である。 図６は、本発明の実施形態に係るフーリエ変換後のデータの例を示す図である。 図７は、本発明の実施形態に係る0.333Hzの倍数の周波数の振幅ピークが当該５つのピークに占める割合（3_sum/sum）と、NIRSによる脳機能の測定値との対応付けに基づく吸収性物品の快適性の評価結果を示すグラフである。 図８は、本発明の実施形態に係る実施例及び比較例のNIRS測定値を示す図である。 図９は、本発明の実施形態に係るフーリエ変換後のデータのx軸（周波数軸）及びy軸（振幅軸）を対数とした場合における線形近似直線を示すグラフである。 図１０は、本発明の実施形態に係る線形近似直線の傾きと、NIRSによる脳機能の測定値との対応付けに基づく吸収性物品の快適性の評価結果を示すグラフである。 図１１は、本発明の実施形態に係る線形近似直線の傾きと、NIRSによる脳機能の測定値との対応付けに基づく吸収性物品の快適性の評価結果を示すグラフである。
　次に、本発明に係る吸収性物品の快適性評価方法の実施形態について、図面を参照しながら説明する。なお、以下の図面の記載において、同一または類似の部分には、同一または類似の符号を付している。ただし、図面は模式的なものであり、各寸法の比率などは現実のものとは異なることに留意すべきである。
　したがって、具体的な寸法などは以下の説明を参酌して判断すべきである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれ得る。
　（１）使い捨ておむつの全体概略構成
　図１は、本実施形態に係る使い捨ておむつ10の展開平面図である。図２は、図１に示したＦ-Ｆ線に沿った使い捨ておむつ10の断面図である。なお、図１に示す展開平面図は、使い捨ておむつ10を構成するトップシート50、サイドフラップ70などの皺が形成されない状態まで、レッグ伸縮部75及びレッグサイドギャザー80を伸長させた状態の図である。
　図１及び図２に示すように、使い捨ておむつ10は、前胴回り域20と、股下域25と、後胴回り域30とを有する前胴回り域20は、着用者の前胴回り部（腹部分）と接する部分である。また、後胴回り域30は、着用者の後胴回り部（背部分）と接する部分である。股下域25は、前胴回り域20と後胴回り域30との間に位置する。
　なお、本実施形態では、前胴回り域20から後胴回り域30に向かう方向を製品長手方向Lと呼び、製品長手方向Lと直交する方向を製品幅方向Wと呼ぶ。
　使い捨ておむつ10は、股下域25を跨ぎ、かつ股下域25から前胴回り域20及び後胴回り域30のうち少なくともいずれか一方に向かって延びる吸収体40を備える。吸収体40は、吸収性コア40aとコアラップ40bとによって構成される。
　吸収性コア40aは、粉砕パルプや高吸収ポリマーなど、公知の部材や材料を用いて適宜構成することができる。吸収性コア40aは、シート状のコアラップ40bによって包まれている。
　吸収体40の表面側（肌当接面側）には、液透過性のトップシート50（肌当接面シート）が備えられる。また、吸収体40の裏面側（非肌当接面側）には、液不透過性のバックシート60aが備えられる。バックシート60aは、吸収体40と外装シート60との間に配置されており、防漏シートとして機能する。吸収体40の製品幅方向Wにおける側縁部には、サイドフラップ70がそれぞれ備えられる。
　サイドフラップ70は、１枚または２枚以上の複数枚重ねた不織布によって構成されている。また、一対のサイドフラップ70には、ファスニングテープ90がそれぞれ備えられる。
　吸収体40の表面側（トップシート50側）は、製品長手方向Lに伸縮可能な一対のレッグ伸縮部75が備えられる。また、一対のレッグ伸縮部75の内側（製品幅方向Wにおける中央寄り）には、製品長手方向Lに沿って延びる一対のレッグサイドギャザー80が備えられる。
　ファスニングテープ90は、後胴回り域30において、製品幅方向Wに沿って延び、前胴回り域20の非肌当接面に止着されることにより、使い捨ておむつ10を着用者の身体に保持する。
　使い捨ておむつ10は、所定の測定条件に基づいて、トップシート50（肌当接面シート）の表面を製品長手方向L（第１方向）に沿って撫でることによって、第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの第１所定数の振幅ピークの和が0.025gf・s以下であり、かつ第１所定数の振幅ピークの和に対する周波数スペクトルの第２所定数の振幅ピークの和の割合が20％以上である。
　また、使い捨ておむつ10は、所定の測定条件に基づいて、トップシート50（肌当接面シート）の表面を製品長手方向L（第１方向）に沿って撫でることによって、第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの振幅ピークの和が0.07gf・s以下であり、かつ周波数スペクトルの線形近似直線の傾きが-0.90未満である。
　なお、所定の測定条件、第１所定数の振幅ピークの和、第２所定数の振幅ピークの和、周波数スペクトルの振幅ピークの和及び線形近似直線の傾きについては、後述する。
　（２）快適性評価方法の概略
　次に、上述した使い捨ておむつ10の振幅ピークの和や線形近似直線の傾きを決定する根拠となる吸収性物品の快適性評価方法について説明する。
　図３は、本実施形態に係る吸収性物品（例えば、使い捨ておむつ）の快適性評価方法において用いられる測定装置100及び評価装置200の概略構成図である。
　測定装置100は、測定の対象となる素材（不織布など）の摩擦抵抗力や摩擦係数を測定する。本実施形態では、測定装置100として、トリニティーラボ製の3Dモーション摩擦測定器を用いる。具体的には、トリニティーラボ製TL701xを用いる。なお、測定装置100の具体的な仕様については、さらに後述する。
　評価装置200は、測定装置100と接続される。評価装置200は、測定装置100によって測定されたデータを取得し、当該データの記憶、加工（フーリエ変換など）及び解析などを実行する。評価装置200としては、一般的なパーソナルコンピュータ（例えば、Windows（登録商標））を用いることができる。
　図４は、本実施形態に係る吸収性物品の快適性評価方法フロー図である。図４に示すように、測定装置100を用いて対象素材、具体的には、使い捨ておむつの肌当接面のシート（表面シート）の摩擦抵抗力（単位：gf）を測定する（S10）。
　具体的には、後述する所定の測定条件に基づいて、吸収性物品の肌当接面（表面シート）の表面を、Y方向、具体的には吸収性物品の製造時における搬送方向（第１方向）に沿って撫でることによって、Y方向と正反対（１８０度反対）の方向（第２方向）に発生する摩擦抵抗力の時間軸における波形データを取得する（S20）。
　次いで、評価装置200を用いて、取得した波形データに対してフーリエ変換を実行する（S30）。取得した波形データに対してフーリエ変換を実行することによって、時間軸から周波数軸を基準としたデータ、具体的には周波数スペクトルを得る。
　さらに、評価装置200を用いて、フーリエ変換の実行後の波形データを解析する（S40）。具体的には、周波数スペクトルのデータ（具体的には振幅のデータ）を加工し、快適性評価に用いられるグラフなどを生成する。
　評価装置200は、解析されたデータと、近赤外線分光法（NIRS）による脳機能の測定値との対応付けを保持しており、当該対応付けに基づいて、吸収性物品の快適性を評価する（S50）。具体的には、評価装置200は、加工された周波数スペクトルのデータの値と、NIRSの測定値として酸化ヘモグロビン濃度の変化量（Oxy-Hb concentration (z-score)）との対応付けを保持している。
　（３）測定方法
　次に、測定装置100を用いた測定方法の詳細について説明する。表１は、測定装置100を用いた具体的な測定環境及び測定条件を示す。
Figure JPOXMLDOC01-appb-T000001
　表１に示す測定条件（所定の測定条件）に基づいて、吸収性物品の肌当接面（表面シート）の摩擦抵抗力（単位：gf）を測定し、波形データを取得する。図５（ａ）及び（ｂ）は、測定装置100を用いて取得された波形データの例を示す。図５（ａ）は、実施例に係る波形データの例を示し、図５（ｂ）は、比較例に係る波形データの例を示す。図５（ａ）及び（ｂ）に示すように、x軸は時間であり、y軸はY方向（MD方向）に沿った摩擦抵抗力である。
　次に、このように測定装置100を用いて取得された波形データに対して、評価装置200を用いてフーリエ変換を実行する。図６（ａ）及び（ｂ）は、フーリエ変換後のデータの例を示す。図６（ａ）は、図５（ａ）と対応し、実施例に係るフーリエ変換後のデータの例を示す。図６（ｂ）は、図５（ｂ）と対応し、比較例に係るフーリエ変換後のデータの例を示す。図６（ａ）及び（ｂ）に示すように、フーリエ変換が実行されることによって周波数軸を基準としたデータに変換され、x軸は周波数となり、y軸は周波数スペクトルの振幅となる。
　（４）解析方法
　次に、上述のフーリエ変換後の波形データの解析方法について説明する。本実施形態では、二種類の解析方法が用いられる。具体的には、周波数スペクトルの複数の振幅ピークの和を占める所定数の振幅ピークの割合に基づく解析（解析方法１）、及びフーリエ変換の実行後のデータのx軸及びy軸を対数とした場合における線形近似直線の傾きに基づく解析（解析方法２）が用いられる。
　（４．１）解析方法１
　解析方法１では、フーリエ変換後のデータ（図６（ａ）及び（ｂ）参照）を用いて、複数の振幅ピークうち、大きいピークから順に５つのピークを抽出する。抽出した５つのピークのうち、周波数が0.333Hz（具体的には0.333Hz±0.005(5×10-3)Hz）の倍数の周波数のピークを抽出する。
　次いで、抽出した0.333Hzの倍数の周波数のピークが当該５つのピークに占める割合を算出する。具体的には、（式１）に基づいて当該割合を算出する。
　　（0.333Hzの倍数の振幅ピークの和／5つの振幅ピークの総和）×100（%）…（式１）
　このように、フーリエ変換の実行によって得られた周波数スペクトルの第１所定数の振幅ピークの和（大きいピークから順に５つの振幅ピークの和）、及び第１所定数よりも少ない第２所定数の振幅ピークの和（0.333Hzの倍数の振幅ピークの和）の第１所定数の振幅ピークの和に対する割合を算出する。また、第２所定数の振幅ピークは、0.333Hzの倍数の周波数を基準として選択される。なお、周波数は、必ずしも0.333Hzの倍数に限定されない。
　次いで、第１所定数の振幅ピークの和及び第２所定数の振幅ピークの和、具体的には、0.333Hzの倍数の周波数のピークが当該５つのピークに占める割合と、NIRSによる脳機能の測定値との対応付けに基づいて、吸収性物品の快適性を評価する。
　表２は、本解析方法に基づく解析結果の例を示す。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
　表２のsumは、5つの振幅ピークの総和を示し、3_sumは、0.333Hzの倍数の振幅ピークの和を示す。また、3_sum/sumは、（0.333Hzの倍数の振幅ピークの和／5つの振幅ピークの総和）×100（%）を示す。表１に示す例では、同様の測定を３回実行し、各値の平均値を用いている。なお、数値が「0」となっている例は、0.333Hzの倍数の周波数が出現しなかったことを意味する。
　また、表３に示すように、実施例１及び実施例２は、不織布を用いて出願人が製造した使い捨ておむつである。比較例１，３～５も不織布を用いた使い捨ておむつである。比較例２，６は、使い捨ておむつではなく、パイル織物やニットといった布地である。
　以下、実施例１及び実施例２に係る使い捨ておむつの構成について説明する。実施例１の不織布シートは、以下に示す上層の繊維構成と下層の繊維構成とによって構成されており、上層が7g/m2、下層が15g/m2の22g/m2にある凹凸パターンが付与され、隣り合う凸部のピッチが約3mmとされた不織布シートである。
　（ａ）下層の構成
　後述の第１工程にて、第１カード機に第３繊維（下層用の繊維構成）として下記構成の複合繊維を供給して、単位面積当たりの質量が15g/m2の第１ウエブとし、所定の加工により実施例１の不織布シートの下層とした。
　　・繊維の芯成分：ポリエチレンテレフタレート（ＰＥＴ、融点約２６０℃）
　　・繊維の鞘成分：高密度ポリエチレン（ＨＤＰＥ、融点約１３０℃）
　　・繊度：２．２ｄｔｅｘ
　　・繊維長：４５ｍｍ
　（ｂ）第２上層繊維
　　・芯成分：ＰＥＴ（融点２６０℃）
　　・鞘成分：ＨＤＰＥ（融点１３０℃）
　　・繊度：２．２ｄｔｅｘ
　　・繊維長：４５ｍｍ
　また、第１上層繊維と第２上層繊維の上層繊維中における繊維重量比率は、第１上層繊維が７０％、第２上層繊維が３０％とした。
　（ｃ）不織布シートの製造方法
　第１工程では、第３繊維を第１カード機に供給し、第１ウエブを得る。
　第２工程では、第１上層繊維・第２上層繊維を所定の混合比率にて第２カード機に供給し、第２ウエブを得て、それを第１ウエブに重ね、複合ウエブを得る。
　第３工程では、複合ウエブをサクションドラムの周面に載せる。サクションドラムは、固定された状態にある内筒と、内筒と同心であって機械方向ＭＤへ回転する通気性の外筒とを有する。複合ウエブは、外筒の周面に載せられて外筒とともに所要の速度で、例えば100m／分の速度で機械方向ＭＤへ進む。内筒には、サクションゾーンが形成されている。サクションゾーンの上方には、第１マニホールドと第２マニホールドとが設置され、サクションゾーンと第１、第２マニホールドとの間に外筒が介在している。
　第１，第２マニホールドのそれぞれは、サクションドラムの軸方向、すなわち機械方向ＭＤに直交する交差方向ＣＤに所要のピッチで並ぶ複数のノズルを有する。第１マニホールドのノズルと第２マニホールドのノズルとは、機械方向ＭＤと平行となるように整列していて、各ノズルが所要の開口径、例えば直径１ｍｍを有している。第１マニホールドの各ノズルからは所要温度、例えば２００℃に設定された加熱機を通過した加熱空気が第１ジェットエアとなって複合ウエブに向かって噴射される。第１ジェットエアの噴射量は、噴射圧力によって調整され、複合ウエブの単位表面積に対して例えば10Nl/m2の割合で噴射される。続いて、第２マニホールドの各ノズルからは、所要温度、例えば２８０℃に設定された加熱機を通過した加熱空気が第２ジェットエアとなって複合ウエブに向かって噴射される。第２ジェットエアは、噴射圧力を調整されて、複合ウエブの単位表面積に対して例えば23Nl/m2の割合で噴射される。複合ウエブでは、第１ジェットエアと第２ジェットエアとが順次噴射されることによって、ノズルの直下に位置する第１上層繊維、第２上層繊維、第３繊維とが複合ウエブの幅方向へ順次移動して、ノズルの直下には第１次の谷部が予め形成され、交差方向ＣＤに並ぶノズルとノズルとの間には隆起部が予め形成される。第１マニホールド・第２マニホールドのノズルピッチは、3ｍｍとした。
　第４工程では、複合ウエブがドライヤーを通過する。ドライヤーでは、ウェブを構成する繊維の表面を溶融させることのできる温度（例えば１４０℃）の加熱空気が複合ウエブに吹き付けられて、各種繊維どうしが溶着して、既に形成されている第１次の隆起部や第１次の谷部が容易に変形することのない安定した状態になる。これら隆起部と谷部とは、不織布シートの隆起部と谷部とになる。
　ドライヤーを出た複合ウエブは、それが室温にまで冷却されることによって着用物品として使用することのできる不織布シートとなる。
　また、実施例２の不織布シートは、特開2011-226011号公報に記載されている「伸縮性繊維」と「伸長性繊維」とを用いたものである。但し、ギア延伸装置のギアピッチを2.2mmとし、水蒸気処理のノズル間隔を1.0mmとしたものである。
　表４は、表２に示す１回目の測定において抽出された0.333Hzの倍数の振幅ピークの例を示す。なお、表２では、実施例１、比較例１、比較例３及び比較例４のみが示されている。
Figure JPOXMLDOC01-appb-T000004
　表４に示すように、0.333Hz（333×10-3）±0.005（5×10-3）Hzの倍数の振幅ピークの和が3_sumとして算出される。例えば、実施例１であれば、665Hz、997Hz及び1,662（×10-3）Hzが当該周波数として抽出される。
　図７は、0.333Hzの倍数の周波数の振幅ピークが当該５つのピークに占める割合（3_sum/sum）と、NIRSによる脳機能の測定値との対応付けに基づく吸収性物品の快適性の評価結果を示すグラフである。また、表５は、当該割合及びNIRSによる脳機能の測定値（Oxy-Hb concentration (z-score)）を示す。
Figure JPOXMLDOC01-appb-T000005
　図７のグラフに示す「１」～「８」の番号は、表５に示す「番号」であり、実施例１，２及び比較例１～６と対応する。また、図８は、表５に示した各実施例及び比較例のNIRS測定値を示す。
　図７、８及び表５に示すように、sumが0.025gf・s（25×10-3 gf・s）以下であり、かつ3_sum/sumが20%以上となる素材（実施例１，２及び比較例２）を被験者の腰部の肌表面に当接させた場合、NIRS測定値（Oxy-Hb concentration (z-score)）が、右半球（右側頭部）及び左半球（左側頭部）の両方において高い値（0.3以上）を示した。なお、被験者は、生後２～６ヶ月の乳幼児４４名の結果の平均である。
　このようなデータの解析結果に基づいて、sumが0.025gf・s（25×10-3 gf・s）以下であり、かつ3_sum/sumが20%以上である領域を、NIRS測定値が高値となると対応付けた。具体的には、Oxy-Hb concentration (z-score)が0.3以上を「高値」と分類し、0.3未満を「低値」と分類する。
　すなわち、快適性を評価するステップでは、第１所定数の振幅ピークの和（sum）が0.025gf・s以下であり、かつ第１所定数の振幅ピークの和に対する周波数スペクトルの第２所定数の振幅ピークの和の割合（3_sum/sum）が20％以上である領域と、所定値（0.3）よりも高いNIRS測定値との対応付けに基づいて、使い捨ておむつなどの吸収性物品の快適性を評価する。
　（４．２）解析方法２
　解析方法２では、フーリエ変換後のデータ（図６（ａ）及び（ｂ）参照）を用いて、当該フーリエ変換の実行後のデータのx軸及びy軸を対数とした場合における周波数スペクトルの線形近似直線の傾きを算出する。つまり、本解析方法では、フーリエ変換の実行によって得られた振幅ピークの和、具体的には、全ての周波数における振幅ピークの和（総和）、及び当該フーリエ変換の実行後のデータのx軸及びy軸を対数とした場合における周波数スペクトルの線形近似直線の傾きを算出する。
　次いで、当該振幅ピークの和及び周波数スペクトルの線形近似直線の傾きと、NIRSによる脳機能の測定値との対応付けに基づいて、吸収性物品の快適性を評価する。

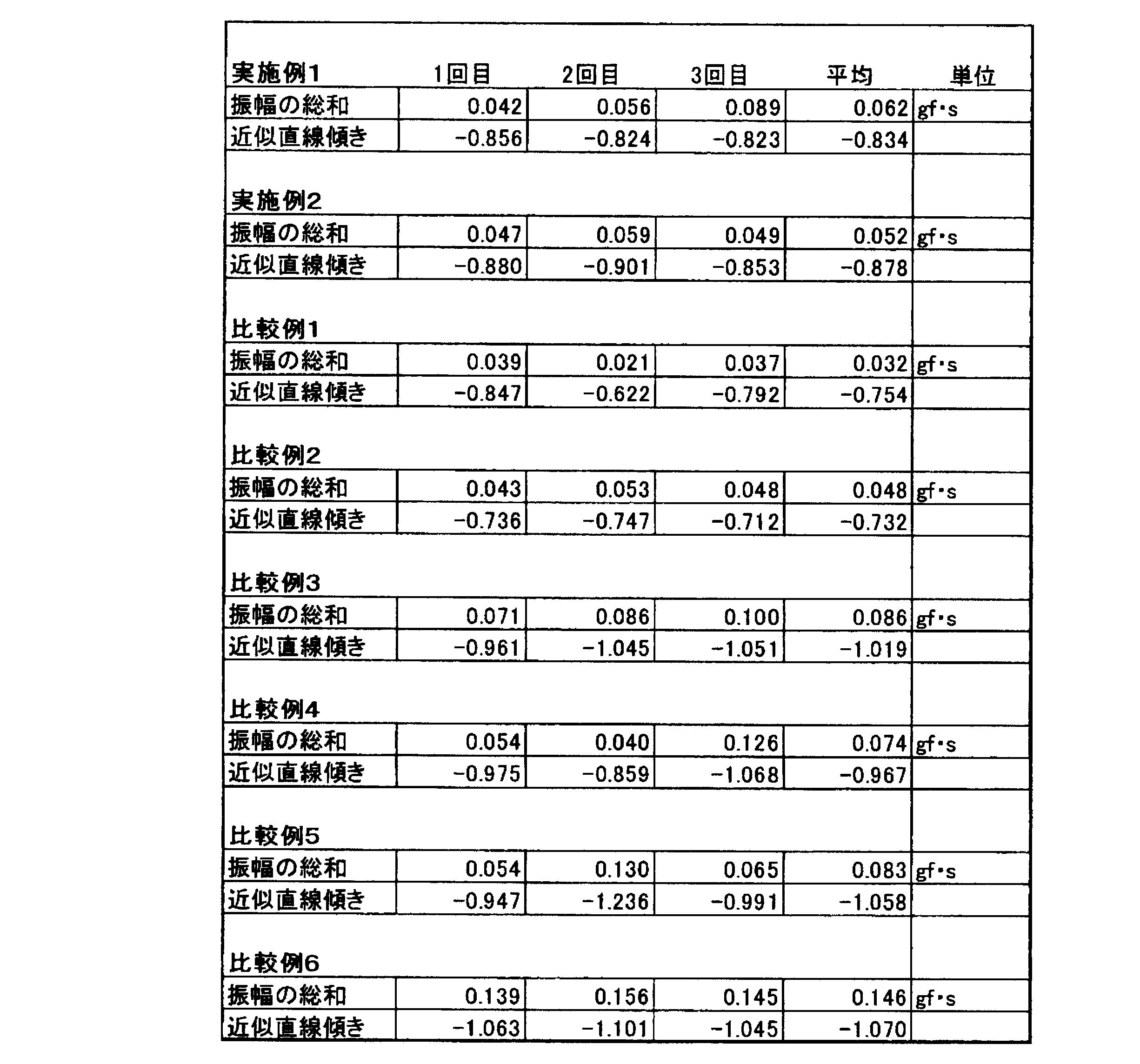

　表６は、本解析方法に基づく解析結果の例を示す。
Figure JPOXMLDOC01-appb-T000006
　表６の振幅の総和は、全ての周波数における振幅の和を示し、近似直線傾きは、フーリエ変換後のデータのx軸（周波数軸）及びy軸（振幅軸）を対数とした場合における線形近似直線の傾きを示す。表６に示す例では、同様の測定を３回実行し、各値の平均値を用いている。
　図９（ａ）及び（ｂ）は、フーリエ変換後のデータのx軸及びy軸を対数とし、フーリエ変換で得られた値をプロットした場合における線形近似直線を示すグラフである。図９（ａ）は実施例（実施例１）に係る線形近似直線を示すグラフであり、図９（ｂ）は比較例（比較例４）に係る線形近似直線を示すグラフである。また、図９（ａ）及び（ｂ）に示すグラフでは、線形近似直線の数式及びRの2乗値が示されている。
　図９（ａ）及び（ｂ）に示すように、実施例における線形近似直線の傾きは、-0.856であり、比較例における線形近似直線の傾きは、-0.975である。
　図１０は、線形近似直線の傾きと、NIRSによる脳機能の測定値との対応付けに基づく吸収性物品の快適性の評価結果を示すグラフである。また、表７は、当該傾き及びNIRSによる脳機能の測定値（Oxy-Hb concentration (z-score)）を示す。
Figure JPOXMLDOC01-appb-T000007
　図１０のグラフに示す「１」～「８」の番号は、表７に示す「番号」であり、実施例１，２及び比較例１～６と対応する。
　図１０及び表７に示すように、振幅の総和が0.07gf・s以下であり、かつ線形近似直線の傾きが-0.90未満となる素材（実施例１，２及び比較例２）を被験者の腰部の肌表面に当接させた場合、NIRS測定値（Oxy-Hb concentration (z-score)）が、右半球（右側頭部）及び左半球（左側頭部）の両方において高い値（0.3以上）を示した。
　このようなデータの解析結果に基づいて、振幅の総和が0.07gf・s以下であり、かつ線形近似直線の傾きが-0.90未満である領域を、NIRS測定値が高値となると対応付けた。具体的には、解析方法１と同様に、Oxy-Hb concentration (z-score)が0.3以上を「高値」と分類し、0.3未満を「低値」と分類する。
　すなわち、快適性を評価するステップでは、周波数スペクトルの振幅の総和が0.07gf・s以下であり、かつ線形近似直線の傾きが-0.90未満である領域と、所定値（0.3）よりも高いNIRS測定値との対応付けに基づいて、使い捨ておむつなどの吸収性物品の快適性を評価する。
　（５）作用・効果
　次に、上述した吸収性物品（使い捨ておむつ）、及び快適性評価方法の作用及び効果について説明する。
　まず、NIRSによる測定によれば、使い捨ておむつを着用する乳幼児は、使い捨ておむつの表面シートなどに用いられる不織布の触感の違いを区別して感じていることが分かっている。図１１は、乳幼児に使い捨ておむつを着用した場合におけるNIRS測定値（Oxy-Hb concentration (z-score)）、及び乳幼児の母親が乳幼児の臀部を撫でた場合におけるNIRS測定値を示す。
　図１１の「おむつ１」及び「おむつ２」は、使い捨ておむつ着用した場合におけるOxy-Hb concentration (z-score)の値である。「おむつ１」のz-scoreは、0.14であるのに対して、「おむつ２」のz-scoreは、0.94と良好である。一方、「母親の掌」は、母親が乳幼児の臀部を撫でた場合におけるOxy-Hb concentration (z-score)である。図１１に示すように、母親の掌で乳幼児の臀部の撫でた場合におけるz-scoreは、高い値（約1.17）を示すが、使い捨ておむつの表面シートに用いられている仕様の違いなどによってもz-scoreが異なることが分かる。一般的に、z-scoreの値が高い程、脳が心地良さを感じていることが分かっており、本実施形態に係る快適性評価方法では、このような使い捨ておむつ（不織布）の仕様によるz-scoreの違いに着目したものである。
　具体的には、上述したように、z-scoreが高くなるような摩擦抵抗力の周波数スペクトルに関連する値と、z-scoreとを対応付けることによって、使い捨ておむつなどの吸収性物品の着用時における快適性を評価する。上述した測定条件に基づいて測定された摩擦抵抗力は、母親が乳幼児の臀部を撫でた場合や、使い捨ておむつを着用した場合における状況を擬似的に表したものと言える。
　従って、このような摩擦抵抗力の周波数スペクトルに基づく範囲、具体的には、sumが0.025gf・s（25×10-3 gf・s）以下であり、かつ3_sum/sumが20%以上である領域（解析方法１の場合）や、周波数スペクトルの振幅の総和が0.07gf・s以下であり、かつ線形近似直線の傾きが-0.90未満である領域（解析方法２の場合）をNIRS測定値が高値となると対応付けることによって、当該領域の値を示す周波数スペクトルを有する素材（使い捨ておむつ）は、快適性が高いと評価することができる。
　すなわち、上述した吸収性物品の快適性評価方法によれば、NIRSに基づく測定値と、使い捨ておむつ（表面シートなど）の物性とを対応付けることによって、吸収性物品の快適性を客観的に評価し得る。
　さらに、上述したような数値範囲を有する使い捨ておむつ10を着用した場合、着用者は、NIRSに基づく測定値が高くなることは明らかであり、着用時の快適性を向上させることができる。また、NIRSに基づく測定値が高くなることによって、着用時の快適性をより客観的に向上させることができる。
　（６）その他の実施形態
　上述したように、本発明の実施形態を通じて本発明の内容を開示したが、この開示の一部をなす論述及び図面は、本発明を限定するものであると理解すべきではない。この開示から当業者には様々な代替実施の形態、実施例及び運用技術が明らかとなる。
　例えば、上述した実施形態では、測定装置100としてトリニティーラボ製TL701xを用いるとともに、バイオスキンプレート（人工皮膚）によって構成された接触端子を用いたが、測定装置100は、当該製品に必ずしも限定されない。トリニティーラボ製TL701xと同等の測定結果を取得することができる場合には、他の測定装置を用いても構わない。
　上述した実施形態（解析方法１）では、0.333Hzの倍数の周波数を基準として振幅ピークを選択したが、当該周波数は、必ずしも0.333Hzに限定されない。例えば、図６（ａ）及び（ｂ）に示したデータに基づいて、倍数が重複する振幅ピークが多い周波数を決定してもよい。
　上述した実施形態では、使い捨ておむつを例として説明してきたが、本発明の適用範囲は、使い捨ておむつに限定されるものではなく、着用者の肌に触れる他の吸収性物品、例えば、生理用ナプキンなどにも適用することができる。また、上述した実施形態では、乳幼児用の使い捨ておむつを例として説明してきたが、本発明は、乳幼児に限らず、例えば、高齢者用の使い捨ておむつにも適用することができる。
　このように、本発明は、ここでは記載していない様々な実施の形態などを含むことは勿論である。したがって、本発明の技術的範囲は、上述の説明から妥当な請求の範囲に係る発明特定事項によってのみ定められるものである。
　なお、日本国特許出願第２０１３－０６５１３４号（２０１３年３月２６日出願）の全内容が、参照により、本願明細書に組み込まれている。
　近赤外線分光法（NIRS）に基づく測定値と、吸収性物品の物性とを対応付けに基づいて着用時の快適性をより客観的に向上させた吸収性物品を提供できる。
　10…使い捨ておむつ
　20…前胴回り域
　25…股下域
　30…後胴回り域
　40…吸収体
　40a…吸収性コア
　40b…コアラップ
　50…トップシート
　60…外装シート
　60a…バックシート
　70…サイドフラップ
　75…レッグ伸縮部
　80…レッグサイドギャザー
　90…ファスニングテープ
　100…測定装置
　200…評価装置

Claims (3)

  1. 　着用者の肌と当接する肌当接面シートを備える吸収性物品であって、
    　所定の測定条件に基づいて、前記肌当接面シートの表面を第１方向に沿って撫でることによって、前記第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの第１所定数の振幅ピークの和が0.025gf・s以下であり、かつ前記第１所定数の振幅ピークの和に対する前記周波数スペクトルの第２所定数の振幅ピークの和の割合が20％以上である吸収性物品。
  2. 　前記第１所定数は、５であり、
    　前記第２所定数の振幅ピークは、0.333Hzの倍数の周波数を基準として選択される請求項１に記載の吸収性物品。
  3. 　着用者の肌と当接する肌当接面シートを備える吸収性物品であって、
    　所定の測定条件に基づいて、前記肌当接面シートの表面を前記第１方向に沿って撫でることによって、前記第１方向と正反対の第２方向に発生する摩擦抵抗力の時間軸における波形データに対してフーリエ変換を実行することによって得られた周波数スペクトルの振幅ピークの和が0.07gf・s以下であり、かつ前記周波数スペクトルの線形近似直線の傾きが-0.90未満である吸収性物品。
PCT/JP2014/058182 2013-03-26 2014-03-25 吸収性物品 Ceased WO2014157136A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
AU2014245946A AU2014245946B2 (en) 2013-03-26 2014-03-25 Absorbent article
KR1020157020621A KR20150135213A (ko) 2013-03-26 2014-03-25 흡수성 물품
CN201480018125.5A CN105120819A (zh) 2013-03-26 2014-03-25 吸收性物品

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013-065134 2013-03-26
JP2013065134A JP6336247B2 (ja) 2013-03-26 2013-03-26 吸収性物品

Publications (1)

Publication Number Publication Date
WO2014157136A1 true WO2014157136A1 (ja) 2014-10-02

Family

ID=51624107

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/058182 Ceased WO2014157136A1 (ja) 2013-03-26 2014-03-25 吸収性物品

Country Status (5)

Country Link
JP (1) JP6336247B2 (ja)
KR (1) KR20150135213A (ja)
CN (1) CN105120819A (ja)
AU (1) AU2014245946B2 (ja)
WO (1) WO2014157136A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7496056B2 (ja) * 2020-12-03 2024-06-06 トヨタ紡織株式会社 樹脂繊維の評価方法

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011226011A (ja) * 2010-04-16 2011-11-10 Uni Charm Corp 伸長性繊維と伸縮性繊維とを含む、凹凸を有する不織布、及び当該不織布を製造する方法

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6582798B2 (en) * 2001-06-06 2003-06-24 Tredegar Film Products Corporation Vacuum formed film topsheets having a silky tactile impression
ES2914150T3 (es) * 2002-12-20 2022-06-07 Procter & Gamble Banda laminada afelpada
JP5520124B2 (ja) * 2009-05-14 2014-06-11 ユニ・チャーム株式会社 透液性繊維不織布

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011226011A (ja) * 2010-04-16 2011-11-10 Uni Charm Corp 伸長性繊維と伸縮性繊維とを含む、凹凸を有する不織布、及び当該不織布を製造する方法

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
RIE SUDA ET AL.: "Hadagi no Hadazawari Kansuru Kenkyu -Kin Sekigai Bunk oho (NIRS) ni yoru Hyoka no Kokoromi", THE JAPAN RESEARCH ASSOCIATION FOR TEXTILE END-USES 2010 NEN NENJI TAIKAI KENKYU HAPPYO YOSHI, 26 June 2010 (2010-06-26), pages 129 *
TANGE AKIKO ET AL.: "Can infants distinguish between texture of diapers?", DAI 90 KAI THE PHYSIOLOGICAL SOCIETY OF JAPAN TAIKAI SHOROKUSHU, 26 March 2013 (2013-03-26), pages S172 *

Also Published As

Publication number Publication date
CN105120819A (zh) 2015-12-02
JP2014188115A (ja) 2014-10-06
KR20150135213A (ko) 2015-12-02
AU2014245946A1 (en) 2015-11-05
JP6336247B2 (ja) 2018-06-06
AU2014245946B2 (en) 2018-10-25

Similar Documents

Publication Publication Date Title
US11033441B2 (en) Diaper structure with enhanced tactile softness attributes
US10064767B2 (en) Diaper structure with enhanced tactile softness attributes and providing relatively low humidity
JP7828176B2 (ja) パンツ型着用可能物品
US10292874B2 (en) Dual-mode high-waist foldover disposable absorbent pant
CN110325155B (zh) 具有特征材料特性的可穿着制品
JP6147536B2 (ja) 着用物品の快適性評価方法
US12213866B2 (en) Apertured nonwoven webs
CZ2012655A3 (cs) Netkaná textilie se zlepšenou měkkostí a způsob výroby této textilie
CN102939064A (zh) 一次性穿用物品
CN114432045A (zh) 具有混合非织造纤维网的吸收制品
JP6336247B2 (ja) 吸収性物品
CN109069319B (zh) 套穿式吸收性物品与用于制造套穿式吸收性物品方法
JP7591861B2 (ja) 吸収性物品
JP2015092916A (ja) 吸収性物品
CN218852957U (zh) 吸收制品
JP2015202251A (ja) 使い捨ておむつ
JP7278874B2 (ja) 吸収性物品
JP2026048837A (ja) パンツ型の着用可能な物品
WO2024034357A1 (ja) 吸収性物品用の不織布の製造方法及び吸収性物品

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14775354

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20157020621

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: IDP00201506843

Country of ref document: ID

ENP Entry into the national phase

Ref document number: 2014245946

Country of ref document: AU

Date of ref document: 20140325

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 14775354

Country of ref document: EP

Kind code of ref document: A1
