Abstract

Полезная модель относится к упаковочным тарам, имеющим форму коробки, и собираемой путем складывания заготовки по линиям сгиба и может быть использована для упаковки мелкоштучных изделий, хранящихся неупорядоченным образом, например гвоздей, болтов, шурупов и иных изделий для их транспортирования и хранения.

Техническая задача заявляемой полезной модели - расширение арсенала упаковочных коробок для мелкоштучных изделий, хранящихся неупорядоченным образом, характеризующиеся минимальными материало- и трудозатратами и улучшенными эксплуатационными характеристиками.

Складная картонная коробка, выполнена из одной листовой заготовки с горизонтальными и вертикальными линиями сгиба и собираемая по указанным линиям в корпус прямоугольной формы, содержащая днище, торцевые и боковые стенки, крышку, элементы замкового соединения, размещенные в нижней части и на боковых стенках, элементы замкового соединения выполнены в виде симметричных язычков трапециевидной формы, входящих в зацепление с соответствующими прорезями в местах соединения днища и боковых стенок, одна из торцевых стенок выполнена в виде раздаточного устройства и представляет собой откидной лоток с гибким клапаном и элементами замкового соединения в виде двух симметричных язычков Г-образной формы, входящих в зацепление с соответствующими прорезями на крышке, гибкий клапан выполнен с возможностью взаимодействия с крышкой. На крышке может быть выполнено смотровое окно в виде отверстия, покрытое прозрачным полимерным материалом. 1 н.п.ф., 1 з.п.ф-лы, 2 илл.

Description

Полезная модель относится к упаковочным тарам, имеющим форму коробки собираемой путем складывания заготовки по линиям сгиба, и может быть использована для упаковки мелкоштучных изделий, например гвоздей, болтов, шурупов и иных изделий для их транспортирования и хранения.

Известна картонная коробка для упаковки гвоздей, выполненная из плоской заготовки, разделенной линиями перегиба на участки, формирующие днище, боковые стенки и крышку с их клапанами, при этом на одной из сторон боковой стенки коробки выполнен клапан с язычками и прорезью, в который имеет возможность установки дополнительный с язычками клапан, выполненный в одном из клапанов днища, в котором сделана прорезь, имеющая возможность взаимосвязи с клапаном боковой стенки, и, кроме того, на поверхности крышки с переходом на поверхность боковой стенки расположен отрывной клапан. (Патент RU №2223900 МПК B65D 5/30, 2004).

Известна также складная картонная коробка прямоугольной формы, выполненная из одной листовой заготовки, при сборке которой образуется выдачное отверстие, которое выполнено путем перфорации на каждой боковой стенке (Патент RU №2261201 B65D 5/46, B65D 5/02, B65D 5/70, 2005).

Известные конструкции обеспечивают снижение трудоемкости изготовления коробки за счет использования одной листовой заготовки. Вместе с тем, известные коробки не обеспечивают необходимого удобства в работе, т.к. конструкция выдачного отверстия не позволяет обозревать упакованный товар без нарушения целостности упаковки и выбирать содержимое коробки без полного его извлечения.

Известны конструкции упаковок для хозяйственных товаров, в том числе шурупов, в виде картонной коробки, обеспечивающей возможность обозрения их содержимого, путем размещения окна на боковой поверхности, окно выполнено в виде

отверстия, закрытого прозрачной пленкой, см., например в Интернет сайт фирмы Calculate Pack по адресу www.calculate.ru или сайт фирмы Адольф Вюрт ГмбХ энд Со.Кг по адресу www.02.wuerth.com

Известные конструкции картонных коробок обеспечивают удобство обозрения их содержимого, однако к недостаткам коробки фирмы Адольф Вюрт ГмбХ энд Со.Кг следует отнести повышенные трудо- и материалозатраты за счет использования двух листовых заготовок для складывания двух коробок, входящих одна в другую с возможностью выдвижения внутренней коробки через торец внешней коробки, а коробка фирмы Calculate Pack не позволяет извлекать содержимое без нарушения целостности упаковки, что создает неудобство в процессе ее использования потребителем.

Наиболее близким к предлагаемой является складная картонная коробка, выполненная из одной заготовки, и содержащая стенки, включающие верхнюю стенку, пару противоположных боковых стенок, подсоединенных к боковьм краям верхней стенки, и торцевую стенку, соединяющую друг с другом боковые стенки с образованием при этом верхнего угла картонной коробки, и раздаточное устройство для раздачи предметов из картонной коробки, причем раздаточное устройство включает смещаемую часть картонной коробки, образованную из верхней, боковых и торцевой стенок и с возможностью отделения соединенную с верхней, боковыми и торцевой стенкам, чтобы ее можно было в основном отделить от картонной коробки для образования отверстия, открывающего крайний предмет для его изъятия. (Патент RU №2277061 МПК (2006.01) B65D 5/72; B65D 5/54, 2006), выбранный заявителем в качестве прототипа.

Известная конструкция коробки обеспечивает условия, при которых предметы легко доступны, кроме того, обеспечивается возможность определения того, сколько предметов остается в картонной коробке, из которой удалены отдельные предметы. К недостаткам данного устройства следует отнести неудобство ее использования для упаковки мелкоштучных изделий, хранящихся неупорядоченным образом.

Техническая задача заявляемой полезной модели - расширение арсенала упаковочных коробок для мелкоштучных изделий, хранящихся неупорядоченным образом, характеризующиеся минимальными материало- и трудозатратами на их изготовление и улучшенными эксплуатационными характеристиками.

Техническая задача решается тем, что заявляется складная картонная коробка, выполненная из одной листовой заготовки с горизонтальными и вертикальными линиями сгиба и собираемая по указанным линиям в корпус прямоугольной формы, содержащая днище, торцевые и боковые стенки, крышку, элементы замкового соединения, размещенные в нижней части и на боковых стенках, элементы замкового соединения выполнены в виде симметрично расположенных двух язычков трапециевидной формы, входящих в зацепление с соответствующими прорезями в местах соединения днища и боковых стенок с образованием нижних углов картонной коробки, одна из торцевых стенок выполнена в виде раздаточного устройства и представляет собой откидной лоток с гибким клапаном и элементами замкового соединения в виде двух симметричных язычков Г-образной формы, входящих в зацепление с соответствующими прорезями на крышке, гибкий клапан выполнен с возможностью взаимодействия с крышкой за счет сил трения.

Для достижения дополнительного результата, связанного с удобством обозрения содержимого коробки, на крышке складной коробки может быть выполнено смотровое окно в виде отверстия, покрытое прозрачным полимерным материалом.

Сравнение заявляемого решения с прототипом показывает, что оно отличается следующими признаками:

- наличие элементов замкового соединения самой коробки, выполненных в виде язычков трапециевидной формы, входящих в зацепление с соответствующими прорезями в местах соединения днища и боковых стенок;

- выполнением одной из торцевых стенок в виде откидного лотка;

- откидной лоток снабжен гибким клапаном;

- наличие элементов замкового соединения откидного лотка и коробки в виде двух язычков Г-образной формы, входящих в зацепление с соответствующими прорезями на крышке;

- выполнением гибкого клапана с возможностью взаимодействия с крышкой.

Сравнение заявленного технического решения с прототипом позволяет сделать вывод о том, что заявляемая полезная модель соответствует критерию «новизна».

Заявляемая полезная модель может быть изготовлена на стандартном оборудовании с использованием известных технологических процессов, поэтому можно сделать вывод о соответствии критерию «промышленная применимость».

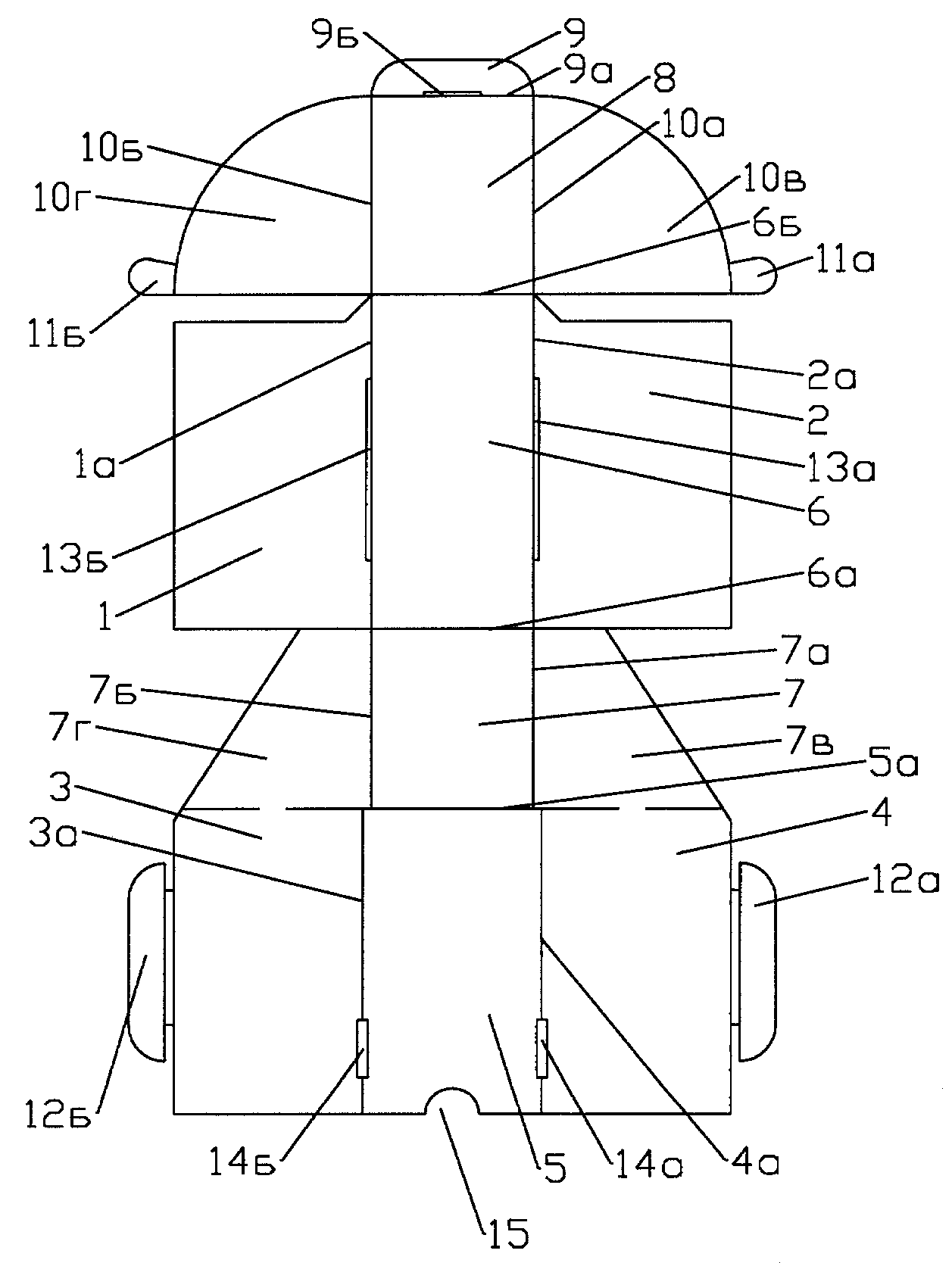

На фиг.1 схематично изображена заготовка для сборки заявляемой картонной коробки, на Фиг.2 - общий вид коробки в сборе.

Коробка включает в себя шесть главных панелей для формирования стенок картонной коробки, то есть панель 1 и панель 2 первой боковой стенки, панель 3 и панель 4 второй боковой стенки, выполненные с возможностью сгиба по соответствующим линиям 1а, 2а, 3а, 4а, панель 5 крышки с соответствующей линией сгиба 5а и панель 6 днища, с соответствующими линиями сгиба 6а и 6б. Одна торцевая стенка образована панелью 7, соединенная по линиям сгиба 7а и 7б с трапециевидными боковыми элементами 7в и 7г. Вторая торцевая стенка выполнена в виде откидного лотка и образована панелью 8 с гибким клапаном 9 и фигурными боковыми элементами 10в и 10г с закругленными краями. Последние снабжены язычками 11а и 11б, имеющими закругленную Г-образную форму. Панель 8 и фигурные боковые элементы 10в и 10г соединены друг с другом по линиям сгиба 10а и 10б. Гибкий клапан 9 соединен с панелью 8 по линии сгиба 9а. Панель 3 и панель 4 первой и второй боковых стенок снабжены трапециевидными язычками 12а и 12б. На линиях сгиба 1а и 2а других боковых стенок и панели днища 6 выполнены прорези 13а и 13б для зацепления боковых стенок 3 и 4с днищем 6. На крышке 5 выполнены прорези 14а и 14б для зацепления язычков 11а и 11б.

Гибкий клапан 9 выполнен трапециевидной формы со скругленными углами, а на линии сгиба 9а а выполнена дополнительная прорезь 9б для придания клапану дополнительной гибкости и удобства откидывания лотка. Для удобства откидывания лотка, на краю крышки 5 выполнена полукруглая вырубка 15, а для удобства обозрения содержимого коробки на крышке 5 может быть выполнено смотровое окно в виде отверстия, закрытого прозрачной полимерной пленкой с внутренней стороны коробки (на фиг. не показано).

Коробку собирают следующим образом. Заготовку складывают по линиям сгиба, зацепляя язычки 12а и 126 боковых сторон с прорезями 13а и 13б, фиксируя коробку прямоугольной формы в собранном состоянии с одним открытым торцом - откидной лоток 16 (Фиг.2). Мелкоштучные изделия засыпают в открытый торец откидного лотка 16, зацепляют язычки 11а и 11б откидного лотка с прорезями 14а и 14б и фиксируют коробку в положение «закрыто» гибким клапаном 9, который за счет сил трения удерживает откидной лоток 16 в закрытом положении. В положении «закрыто» место соединения гибкого клапана 9 и вырубки на крышке 15 может быть дополнительно усилено лентой с клеевым слоем, например, прозрачным скотчем. Через откидной лоток 16 потребитель может обозреть содержимое коробки и/или извлечь необходимое количество штучных изделий, после чего откидной лоток приводится в первоначальное положение. В случае дополнительного размещения смотрового окна на крышке 5, потребитель может обозреть содержимое коробки, не откидывая лоток 16.

Заявляемая конструкция упаковки обеспечивает удобство транспортировки и хранения, а также удобство обозрения содержимого путем открывания откидного лотка и, дополнительно, через смотровое окно на крышке, удобство извлечения содержимого из коробки в необходимых количествах с сохранением первоначальной функции упаковки за счет обеспечения целостности коробки после ее открывания.

Claims (2)

1. Складная картонная коробка, выполненная из одной листовой заготовки с горизонтальными и вертикальными линиями сгиба и собираемая по указанным линиям в корпус прямоугольной формы, содержащая днище, торцевые и боковые стенки, крышку, элементы замкового соединения в виде язычков с соответствующими прорезями, размещенными в нижней части и на боковых стенках, отличающаяся тем, что элементы замкового соединения на боковых стенках выполнены в виде двух симметричных язычков трапециевидной формы, которые входят в зацепление с соответствующими прорезями в местах соединения днища и боковых стенок, одна из торцевых стенок выполнена в виде раздаточного устройства и представляет собой откидной лоток с гибким клапаном и дополнительно элементами замкового соединения в виде двух симметричных язычков Г-образной формы со скругленными краями, входящих в зацепление с соответствующими прорезями, выполненными на крышке, гибкий клапан выполнен с возможностью взаимодействия с крышкой за счет сил трения.

2. Складная картонная коробка по п.1, отличающаяся тем, что на крышке выполнено смотровое окно в виде отверстия, покрытое прозрачным полимерным материалом.
