Abstract

Полезная модель относится к области изготовления звукопоглощающих конструкций и предназначена для снижения шума в помещениях, а также шума, издаваемого машинами и механизмами, и позволяет повысить эффективность звукопоглощения. Звукопоглощающая панель содержит перфорированную обшивку (5), сплошную обшивку (6) и воздухопроницаемый многослойный складчатый заполнитель в виде зигзагообразного гофра (7, 8, 9) без зазоров между слоями. Слои заполнителя могут иметь как одинаковую, так и разную степень воздушной проницаемости. Повышение эффективности звукопоглощения в широком диапазоне частот определяется включением в работу как резонансных объемов между перфорированной обшивкой (5) и складчатым заполнителем, так и резонансных объемов между заполнителем и сплошной обшивкой (6), а также потерями энергии на трение при многократном прохождении звука последовательно через все слои заполнителя.

2 з.п. ф-лы, 2 илл.

Description

Полезная модель относится к области изготовления звукопоглощающих конструкций и может найти применение в различных отраслях, включая машиностроение и строительство, и предназначена для снижения шума в помещениях, а так же шума издаваемого машинами и механизмами.

Известна звукопоглощающая панель, состоящая из перфорированной и сплошной обшивок и сотового заполнителя, грани которого расположены под углом к обшивкам (Патент США №3821999, МПК G10K 11/172, 1974.07.02) - [1]. Недостатком такой панели является низкая технологичность изготовления и относительно узкий диапазон звукопоглощения, определяемый высотой сотового блока заполнителя.

Известна звукопоглощающая панель, состоящая из тонколистовых обшивок и разнесенных между ними поясов сотового заполнителя, выполненных из гофрированных лент, между которыми расположены перегородки в виде тонких листов (Патент США №2870857, МПК Е04В 9/32, 1959.01.27) - [2]. Недостатком указанной панели является то, что она достаточно сложна в изготовлении и имеет большой удельный вес.

Наиболее близкой к заявленной полезной модели является звукопоглощающая панель (Патент RU №2052604, МПК Е04С 2/36, 1996.01.20) - [3], принятая за прототип. Она содержит верхнюю перфорированную обшивку, нижнюю сплошную обшивку и заполнитель между ними, выполненный в виде зигзагообразного гофра, вершины которого соединены с этими обшивками.

Недостатком такой панели является то, что эффект звукопоглощения обеспечивается только камерами Гельмгольца, образованными между верхней перфорированной обшивкой и заполнителем. Камеры, расположенные между нижней обшивкой и заполнителем, практически не задействованы в работе как резонирующие объемы, что уменьшает эффективность глушения шума и диапазон частот эффективного звукопоглощения.

Технический результат, на достижение которого направлена заявляемая полезная модель, заключается в расширении частотного диапазона звукопоглощения и повышении коэффициента звукопоглощения без снижения технологичности изготовления панели.

Технический результат достигается тем, что в звукопоглощающей панели, содержащей перфорированную обшивку, сплошную обшивку и заполнитель складчатой структуры между ними, новым является то, что заполнитель выполнен из двух и более воздухопроницаемых слоев складчатой структуры, имеющих одинаковый рельеф и вложенных один на другой без образования зазора между ними. Слои заполнителя имеют различную воздушную проницаемость. Слои заполнителя по мере удаления от перфорированной обшивки имеют меньшую воздушную проницаемость относительно друг друга.

Под складчатой структурой понимается рельефная поверхность, составленная плоскими гранями и разворачивающаяся на плоскость без разрывов и наложений (Халиулин В.И. Технологические схемы изготовления многослойных конструкций. Казань: Изд-во Казанского государственного технического университета им. А.Н.Туполева, 1999 г., 186 с.) - [4].

Сущность полезной модели показана на фиг.1 - фиг.2, где:

фиг.1 - известная звукопоглощающая панель с заполнителем складчатой структуры в виде зигзагообразного гофра, где: а) панель; б) развертка зигзагообразного гофра.

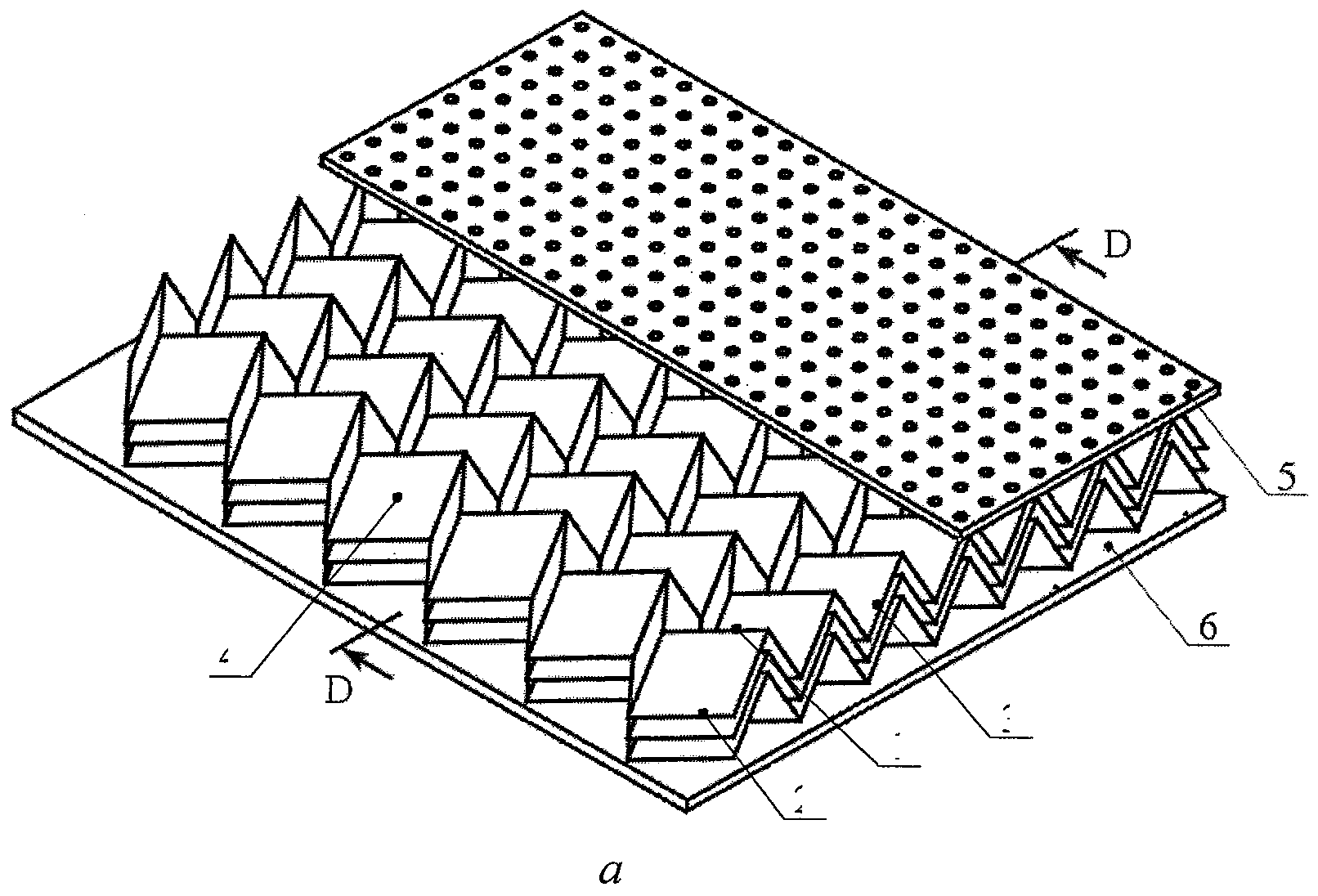

фиг.2 - заявляемая полезная модель, где: а) панель; б) сечение панели D-D.

Здесь: 1 - зигзагообразные линии выступов складчатой структуры, 2 - зигзагообразные линии впадин складчатой структуры, 3 - пилообразные линии складчатой структуры. Все грани 4 структуры одинаковы. Пилообразные линии зигзагообразного гофра расположены в плоскостях А;, перпендикулярных к плоскости обшивки В. Соответственно грани расположены по отношению к плоскостям симметрично. 5, 6 - перфорированная и сплошная обшивки; 7, 8 и 9 - слои листового материала с разной степенью воздухопроницаемости в виде зигзагообразного гофра.

Заполнитель между перфорированной обшивкой 5 и сплошной обшивкой 6 предлагаемой панели состоит из нескольких воздухопроницаемых слоев складчатой структуры, имеющих одинаковый рельеф и вложенных один на другой до соприкосновения граней без воздушного зазора. Воздушная проницаемость этих слоев уменьшается по мере удаления их от перфорированной обшивки 5.

Принцип работы панели следующий:

- звуковые волны, проникая через отверстия перфорированной обшивки 5, поглощаются в резонансных объемах, образованных между перфорированной обшивкой 5 и заполнителем складчатой структуры;

- благодаря воздушной проницаемости материала заполнителя, в работу по поглощению звуковых волн включаются резонансные объемы, образованные между складчатым заполнителем и сплошной обшивкой 6;

- при прохождении звука сквозь многократно встречающиеся преграды в виде граней гофров из воздухопроницаемого материала энергия звука теряется на трение.

- при расположении слоев зигзагообразного гофра с уменьшением проницаемости от перфорированной обшивки 5 к сплошной обшивке 6, заполнитель будет иметь переменный импеданс по высоте - чем дальше от перфорированной обшивки, тем больше импеданс. Малый импеданс на входе после перфорированной обшивки будет способствовать более эффективному поглощению звука.

Применение заявляемой полезной модели позволит повысить эффективность и расширить частотный диапазон звукопоглощения.

Claims (3)

1. Звукопоглощающая панель, содержащая перфорированную обшивку, сплошную обшивку и заполнитель складчатой структуры между ними, отличающаяся тем, что заполнитель выполнен из двух и более воздухопроницаемых слоев складчатой структуры, имеющих одинаковый рельеф и вложенных один на другой без образования зазоров между ними.

2. Звукопоглощающая панель по п.1, отличающаяся тем, что слои заполнителя имеют различную воздушную проницаемость.

3. Звукопоглощающая панель по п.1, отличающаяся тем, что слои заполнителя по мере удаления от перфорированной обшивки имеют меньшую воздушную проницаемость относительно друг друга.
