RU6114U1

RU6114U1 - Угловая полка

Info

Publication number: RU6114U1
Application number: RU97108767/20U
Authority: RU
Inventors: А.М. Пономарев
Original assignee: Пономарев Александр Михайлович; Открытое Акционерное Общество "Полимербыт"
Priority date: 1997-06-10
Filing date: 1997-06-10
Publication date: 1998-03-16

Abstract

1. Угловая полка, содержащая горизонтальные параллельно расположенные опорные элементы и соединенные с ними со стороны боковых образующих крепежные элементы, отличающаяся тем, что крепежные элементы выполнены в виде вертикальных планок с симметрично расположенными относительно последних на расстоянии один от другого горизонтальными участками, имеющими в центре крепежное отверстие, а по краям - отогнутые в сторону опорных элементов концы, при этом опорные элементы имеют перфорированную несущую поверхность, а на образующих боковинах соответственно крепежное отверстие и симметрично расположенные относительно него пазы для размещения в них отогнутых концов горизонтальных участков крепежных элементов.2. Полка по п.1, отличающаяся тем, что она выполнена подвесной.3. Полка по п.1, отличающаяся тем, что она имеет по меньшей мере два опорных элемента.4. Полка по п.1, отличающаяся тем, что она выполнена разборной.5. Полка по п.1, отличающаяся тем, что она выполнена из полимерного материала.6. Полка по п.1, отличающаяся тем, что на крепежных элементах со стороны опорных элементов имеются вспомогательные элементы для подвески дополнительных элементов предметов.

Description

Угловая полка.

Описываемая полезная модель относится к средствам для удовлетворения бытовых нужд и может быть использована в средствах для размещения предметов личной гигиены или каких-либо других предметов.

Наиболее близкой по технической сущности и достигаемому результату к описываемой полке является известная угловая полка,которая содержит горизонтальные параллельно расположенные опорные элементы треугольной формы и соединенные с ними со стороны боковых образующих крепежные элементы.(I).

Недостатком известного, решения является неудобство сборки,подвески и пользования,а также ограниченные функциональные возможности.

Технический результат,на достижение которого направлена описываемая полезная модель,состоит в расширении функциональных возможностей и обеспечения удобства эксплуатации.

Для достижения указанного технического результата в известной угловой полке,содержащей горизонтальные параллельно расположенные опорные элементы треугольной формы и соединенные с ними со стороны боковых образующих крепежные элементы,согласно описываемой полезной модели крепежные элементы представляют собой вертикальные планки с симметрично расположенными относительно последних на расстоянии один от другого горизонтальными участками,имеющими в центре крепежное (монтажное) отверстие,а по краям - отогнутые в сторону опорных элементов концы:.При этом опорные элементы имеют перфорированную несущую поверхность,а на образующих боковинах - соответственно крепежное отверстие и симметрично расположенные относительно него пазы для размещения в них имеющихся отогнутих концов горизонтальных участков крепежных элементов.Кроме того,полка может быть выполнена подвесной,разборной и из полимерного материала,а на поверхности крепежных элементов со стороны опорных элементов имеются вспомогательны элементы для подвески дополнительных предметов.Описываемая полка может иметь по меньшей мере два опорных эемента.

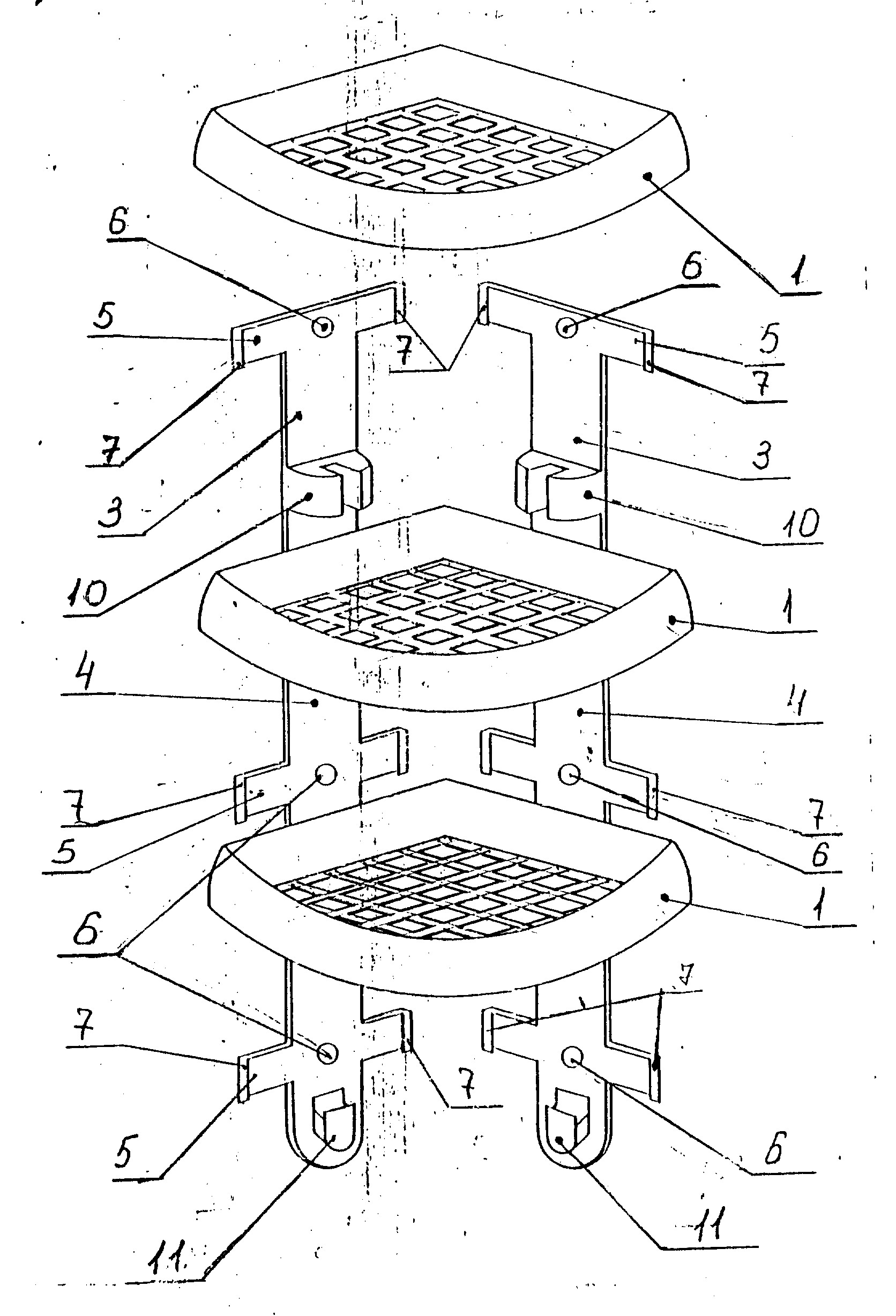

Описываемое решение поясняется чертежом,где: на фиг,1изображена описываемая полка в разобранном виде (перед сборкой); на фиг.2 - показана, описываемая полка в собранном виде.

Описываемая угловая полка содержит горизонтальные параллельно расположенные опорные элементы I,треугольной формы, имеющие перфорированную несущую поверхность 2,и соединенные с ними крепежные элементы 3,выполненные в виде вертикальных планок 4 с симметрично расположенными на расстоянии один от другого горизонтальными участками 5,имеющими в центре крепежное отверстие 6,а по краям - отогнутые в сторону опорных элементов концы 7.Опорные элементы на образующих боковинах имеют соответственно крепежное отверстие 8,и симметрично расположенные относительно него пазы 9 для размещения в них имеющихся отогнутых концов 7 горизонтальных участков 5. Описываемая полка может также иметь по меньщей мере два опорных элемента 1,а крепежные элементы со стороны опорных элементов имеют вспомогательные элементы 10 и II для подвески дополнительных предметов.

Реализация описываемой полки осуществляется следующим образом,

В имеющиеся сквозные пазы 9 опорных элементов I помещают концы 7 горизонтальных участков 5 крепежных элементов 3,совмещая при этом крепежные (монтажные) отверстия 6 и 8 соответственно в крепежных и опорных элементах,Затем угловую полку прикрепляют в нужном месте помещения.На несущих поверхностях 2 опорных элементов I размещают различные предметы личной гигиены (пузырьки с шампунем,мыло и т.д.) или другие бытовые предметы.На вспомательных элементах 10 и II можно дополнительно разместить бритвы (станок для бритья) и полотенце.При этом через перфорированную несущую поверхность опорных элементов обеспечивается стекание жидкости,что улучщает условия пользования.

Использование описываемой полки позволяет обеспечить удобство пользования.

Claims

1. Угловая полка, содержащая горизонтальные параллельно расположенные опорные элементы и соединенные с ними со стороны боковых образующих крепежные элементы, отличающаяся тем, что крепежные элементы выполнены в виде вертикальных планок с симметрично расположенными относительно последних на расстоянии один от другого горизонтальными участками, имеющими в центре крепежное отверстие, а по краям - отогнутые в сторону опорных элементов концы, при этом опорные элементы имеют перфорированную несущую поверхность, а на образующих боковинах соответственно крепежное отверстие и симметрично расположенные относительно него пазы для размещения в них отогнутых концов горизонтальных участков крепежных элементов.

2. Полка по п.1, отличающаяся тем, что она выполнена подвесной.

3. Полка по п.1, отличающаяся тем, что она имеет по меньшей мере два опорных элемента.

4. Полка по п.1, отличающаяся тем, что она выполнена разборной.

5. Полка по п.1, отличающаяся тем, что она выполнена из полимерного материала.

6. Полка по п.1, отличающаяся тем, что на крепежных элементах со стороны опорных элементов имеются вспомогательные элементы для подвески дополнительных элементов предметов.
