RU2675673C2 - Сплав на основе титана - Google Patents
Сплав на основе титана Download PDFInfo
- Publication number
- RU2675673C2 RU2675673C2 RU2017116695A RU2017116695A RU2675673C2 RU 2675673 C2 RU2675673 C2 RU 2675673C2 RU 2017116695 A RU2017116695 A RU 2017116695A RU 2017116695 A RU2017116695 A RU 2017116695A RU 2675673 C2 RU2675673 C2 RU 2675673C2
- Authority
- RU
- Russia
- Prior art keywords
- alloy
- ultrasonic
- titanium
- waveguide
- waveguides
- Prior art date
Links
- 229910045601 alloy Inorganic materials 0.000 title claims abstract description 45
- 239000000956 alloy Substances 0.000 title claims abstract description 45
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 title claims abstract description 8
- 239000010936 titanium Substances 0.000 title claims abstract description 8
- 229910052719 titanium Inorganic materials 0.000 title claims abstract description 8
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims abstract description 10
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 claims abstract description 10
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 claims abstract description 8
- 229910052782 aluminium Inorganic materials 0.000 claims abstract description 8
- 229910052726 zirconium Inorganic materials 0.000 claims abstract description 8
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims abstract description 7
- ZOKXTWBITQBERF-UHFFFAOYSA-N Molybdenum Chemical compound [Mo] ZOKXTWBITQBERF-UHFFFAOYSA-N 0.000 claims abstract description 6
- 229910052750 molybdenum Inorganic materials 0.000 claims abstract description 6
- 239000011733 molybdenum Substances 0.000 claims abstract description 6
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims abstract description 5
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims abstract description 5
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 claims abstract description 5
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 claims abstract description 5
- 229910052799 carbon Inorganic materials 0.000 claims abstract description 5
- 239000001257 hydrogen Substances 0.000 claims abstract description 5
- 229910052739 hydrogen Inorganic materials 0.000 claims abstract description 5
- 229910052742 iron Inorganic materials 0.000 claims abstract description 5
- 229910052757 nitrogen Inorganic materials 0.000 claims abstract description 5
- 239000001301 oxygen Substances 0.000 claims abstract description 5
- 229910052760 oxygen Inorganic materials 0.000 claims abstract description 5
- 229910052710 silicon Inorganic materials 0.000 claims abstract description 5
- 239000010703 silicon Substances 0.000 claims abstract description 5
- 239000011159 matrix material Substances 0.000 claims abstract description 4
- 239000000126 substance Substances 0.000 abstract description 3
- 229910001069 Ti alloy Inorganic materials 0.000 description 16
- 239000000463 material Substances 0.000 description 11
- 238000012360 testing method Methods 0.000 description 10
- 230000006378 damage Effects 0.000 description 9
- 238000005242 forging Methods 0.000 description 9
- 208000010392 Bone Fractures Diseases 0.000 description 6
- 206010017076 Fracture Diseases 0.000 description 6
- 125000004122 cyclic group Chemical group 0.000 description 6
- 238000000034 method Methods 0.000 description 6
- 239000000203 mixture Substances 0.000 description 6
- 239000013078 crystal Substances 0.000 description 5
- 230000007547 defect Effects 0.000 description 5
- 238000004519 manufacturing process Methods 0.000 description 5
- 230000009466 transformation Effects 0.000 description 5
- 230000015572 biosynthetic process Effects 0.000 description 4
- 238000003825 pressing Methods 0.000 description 4
- 208000013201 Stress fracture Diseases 0.000 description 3
- 238000009825 accumulation Methods 0.000 description 3
- 230000008569 process Effects 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- 230000009471 action Effects 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- 230000007246 mechanism Effects 0.000 description 2
- 239000011148 porous material Substances 0.000 description 2
- 238000010791 quenching Methods 0.000 description 2
- 230000000171 quenching effect Effects 0.000 description 2
- 230000035945 sensitivity Effects 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- 230000000930 thermomechanical effect Effects 0.000 description 2
- 238000002604 ultrasonography Methods 0.000 description 2
- 229910052720 vanadium Inorganic materials 0.000 description 2
- 238000003466 welding Methods 0.000 description 2
- 238000005275 alloying Methods 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 230000002950 deficient Effects 0.000 description 1
- 210000004602 germ cell Anatomy 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 238000007689 inspection Methods 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 239000002086 nanomaterial Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 230000000087 stabilizing effect Effects 0.000 description 1
- 238000000844 transformation Methods 0.000 description 1
- 230000007704 transition Effects 0.000 description 1
- LEONUFNNVUYDNQ-UHFFFAOYSA-N vanadium atom Chemical compound [V] LEONUFNNVUYDNQ-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
- C22C—ALLOYS
- C22C14/00—Alloys based on titanium
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Forging (AREA)
- Powder Metallurgy (AREA)
Abstract
Изобретение относится к области ультразвуковых технологических систем различного назначения и может быть использовано для создания ультразвуковых электродов, обладающих высоким ресурсом работы. Сплав на основе титана для ультразвуковых волноводов содержит, мас. %: алюминий 5,8-8,0, молибден 2,8-3,8, цирконий 0,6-0,9, кремний 0,20-0,40, железо ≤0,3, кислород ≤0,15, углерод ≤0,1, водород ≤0,015, азот ≤0,05, титан – остальное. При этом он имеет равномерную, мелкодисперсную микроструктуру с размером зерна 0,5-5,0 мкм, содержащую равноосную α-фазу в количестве 40-80% в трансформированной β-матрице без непрерывной сети α-фазы на границах β зерен. Расширяется ультрачастотный диапазон работы волновода в область более высоких частот. Повышается безопасность работы ультразвуковых волноводов и качество выполняемых работ ультразвуковыми электродами, обладающими повышенным ресурсом работы в области высокого ультрачастотного диапазона. 1 з.п. ф-лы, 4 табл.
Description
Изобретение относится к области ультразвуковых технологических систем различного назначения и может быть использовано для создания ультразвуковых электродов обладающих высоким ресурсом работы.
Область техники известна из технического решения содержащего волновод, выполненный в виде стержня цилиндрической формы из титанового сплава. (Патент RU 45325, заявка 2005100674 от 11.01.2003 г. МПК В24В 1/04). В данном техническом решении не указан состав сплава титана, из которого изготовлен волновод.
Известно техническое решение, в котором проведены исследования титанового сплава, для использования в качестве волноводов высокоамплитудных акустических систем. В данной работе исследовался промышленный сплав ПТ-3В (4,66 масс. % Al, 1,92 масс. % V) с исходной крупнозернистой структурой (200-400) мкм и ультромелкозернистой (УМЗ) структурой 0,37 мкм, полученной методом интенсивной пластической деформации - методом всестороннего прессования в интервале температур 1073-773 К. Данный сплав широко используется для изготовления акустических волноводов, ультразвуковых систем различного назначения. (Е.Н. Найденкин и др. «Титановый сплав ПТ-3В с ультрадисперсной структурой для волноводов высокоамплитудных акустических систем». Вопросы материаловедения, 2009 г. №4, стр 15-19). Выполнено сравнительное исследование структуры, механических и акустических свойств сплава ПТ-3В в крупнокристаллическом и ультрамелкозернистом состояниях. Методом всестороннего прессования в титановом сплаве ПТ-3В была сформирована однородная ультрамелкозернистая структура со средним размером элементов зеренно-субзеренной структуры 0,37 мкм. В результате существенно повысились механические свойства исследуемого материала. Так, микротвердость ультрамелкозернистого сплава увеличивается примерно на 25%, а разрушение волноводов из этого материала происходит при подводимой мощности ультразвука в 1,5-2 раза большей по сравнению с волноводом из крупнозернистого сплава. Значительно увеличивается ресурс работы при многоцикловой нагрузке таких волноводов в условиях повышенной плотности мощности ультразвуковой системы. Данное техническое решение принято в качестве прототипа.

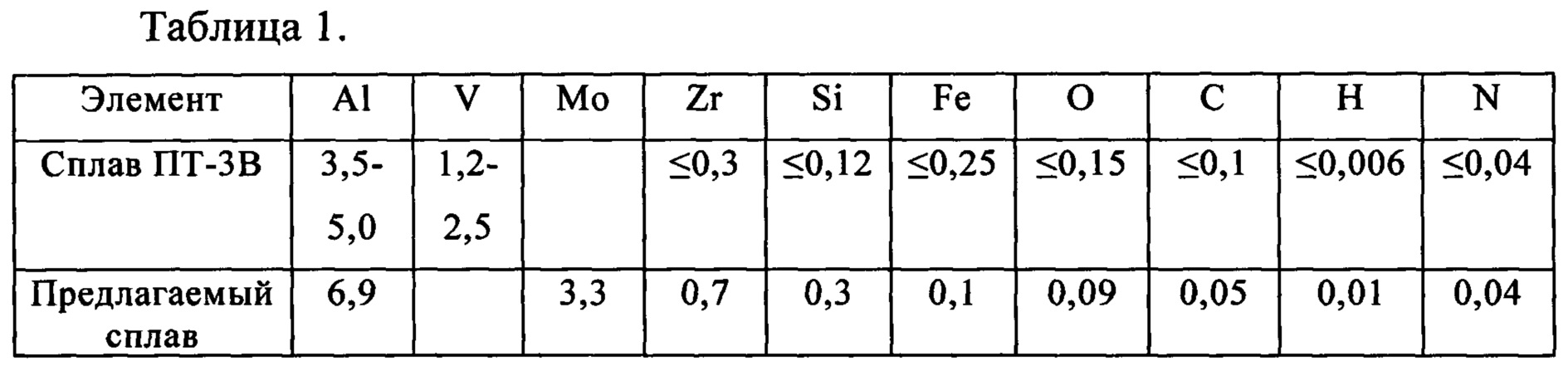

Недостаток использования сплавов на основе титана ПТ-3В в качестве волновода заключается в недостаточном ресурсе работы в условиях повышенной частоты ультразвуковых колебаний (УЗК).
Задачей заявляемого решения является повышение безопасности работы ультразвуковых волноводов, повышение качества выполняемых работ ультразвуковыми электродами обладающими повышенным ресурсом работы в области высокого ультрачастотного диапазона.
Технический результат, достигаемый в процессе решения поставленной задачи, заключается в расширение ультрачастотного диапазона работы волновода в область более высоких частот.
Технический результат достигается сплавом на основе титана для ультразвуковых волноводов, содержащий алюминий, при этом дополнительно содержит молибден, цирконий, кремний, железо, кислород, углерод, водород и азот, при следующем соотношение компонентов, мас. %:
| Алюминий | 5,8-8,0 |
| Молибден | 2,8-3,8 |
| Цирконий | 0,6-0,9 |
| Кремний | 0,20-0,40 |
| Железо | ≤0,3 |
| Кислород | ≤0,15 |
| Углерод | ≤0,1 |
| Водород | ≤0,015 |
| Азот | ≤0,05 |
| Титан | остальное, |
при этом он имеет равномерную, мелкодисперсную микроструктуру с размером зерна (0,5-5,0) мкм, содержащую равноосную α-фазу в количестве (40-80) % в трансформированной β-матрице без непрерывной сети α-фазы на границах β зерен. Кроме этого сплав имеет предел прочности на разрыв не менее 1200 МПа при соотношении параметров σ0,2/σB, не менее 0,9, где σ0,2 - предел текучести, МПа, σB - предел прочности, МПа.
Традиционно упрочнение титановых сплавов достигается их легированием, термомеханической обработкой, т.е. за счет управления химическим составом и фазово-структурными превращениями. Новым эффективным способом повышения физико-механических свойств промышленных металлов и сплавов является создание в них ультрамелкозернистых (УМЗ) структур с использованием методов интенсивной пластической деформации (ИПД), которые позволяют достигать очень больших пластических деформаций при относительно низких температурах (обычно 0,3…0,4 Тпл, К) в условиях высоких приложенных давлений. (Валиев Р.З, Александров И.В. Наноструктурные материалы, подвергнутые интенсивной пластической деформации. М.: Логос, 2000. - 272 с.). Проведенные исследования (Малыгин Г.А. Физика твердого тела. 6 (49), стр. 961-982, 2007 г.) показывают, что получение ультрамелкозернистой структуры со средним размером зерна менее 1 мкм в конструкционных сплавах позволяет, с одной стороны, значительно повысить их характеристики прочности, сопротивление усталости, износостойкость, с другой стороны, практическое применение таких материалов сдерживает рядом недостатков, к которым в первую очередь следует отнести пониженную термостабильность, ударную вязкость, циклическую трещиностойкость, повышенную чувствительность к концентраторам напряжений, а также порообразование при циклических нагрузках в зоне наибольших напряжений (приповерхностной зоне).
Расширение ультрачастотного диапазона работы волновода в область более высоких частот в предлагаемом сплаве для волноводов высокоамплитудных акустических систем достигается за счет создания разнозеренной структуры, имеющей повышенную сопротивляемость разрушению при циклических нагрузках изменяющихся с высокой частотой Сплав должен иметь не только УМЗ структуру, но данная структура должна максимально противостоять разрушению при воздействии на материал высокочастотных ультразвуковых колебаний.
При разработке структуры сплава авторами были использованы основные положения механики разрушения твердых тел. Рассматривался механизм разрушения применительно к титановому сплаву имеющего различную структуру подвергаемого циклическим напряжениям сжатия и растяжения с высокой частотой. Прежде всего, необходимо отметить, что ультразвуковые колебания в волноводе создают зоны сжатия и растяжения, величина данных зон напряжений в материале зависит от параметров УЗК, частоты и амплитуды. Процесс разрушения волновода из титанового сплава в результате действия ультразвуковых колебаний многостадиен. Он начинается в дефектных местах кристаллической решетки, где имеются нарушения ее периодичности, и проходит последовательно следующие стадии: скопление дефектов, приводящее к локальной концентрации напряжений; образование зародышевых микротрещин, т.е. разрывов сплошностей кристаллической решетки в отдельных участках; развитие и объединение зародышевых микротрещин вплоть до образования магистральных трещин разрушения; разрушение волновода на несколько частей. Свойства структуры сплава должны быть такими, что бы максимально сопротивляться разрушения на каждой из указанных стадий.
В прототипе исследовался сплав с исходной зернистость 200-400 мкм и сплав с ультромелкозернистой структурой, полученной методом интенсивной пластической деформации - методом всестороннего прессования в интервале температур 1073-773 К, зернистостью 0,37 мкм.
Очевидно, что на стадии скопления дефектов, сплав с высокой зернистостью 200-400 мкм, имеющий больший размер кристаллитов, и больший размер границ между отдельными кристаллами будет противостоять УЗК лучше, чем сплав с УМЗ структурой имеющий значительно больше дефектов в структуре. Но стадия образования зародышевых микротрещин, т.е. разрывов сплошностей кристаллической решетки в отдельных участках, в сплаве с УМЗ структурой от действия ультразвуковых колебаний будет проходить значительной дольше, чем в сплавах имеющих большой размер зерна. Практически данная стадия и определяет работоспособность волновода. Это обусловлено способностью УМЗ структуры противостоять напряжениям, возникающим в материале при УЗК, микрообъемы которого периодически сжимаются и растягиваются. Чтобы получить разрыв сплошностей в крупнозернистом сплаве, размером 400 мкм, достаточно транскристаллитного разрушения одного крупного зерна, или интеркристаллитного разрушения границ двух зерен, тогда как в сплаве с УМЗ структурой для этого микроразрыву потребуется пройти 1000 зерен и межзеренных границ. Следовательно, и энергии на получение такого разрыва сплошностей потребуется в 1000 раз больше. Размеры разрывов сплошностей в крупнозернистом сплаве будут на два-три порядка больше, чем в сплаве с УМЗ структурой, а, следовательно, их подрастание до микротрещин и выход на поверхность будет происходить быстрее.
Иной характер разрушения титанового сплава происходит в сплаве имеющем равномерную, мелкодисперсную микроструктуру с размером зерна (0,5-5,0) мкм, содержащую равноосную α-фазу в количестве (40-80)% в трансформированной β-матрице без наличия непрерывной сети α-фазы на границах β зерен.
На стадии скопления дефектов, в которой происходит увеличение локальной концентрации напряжений, сплав с разнозеренной структурой имеющий в структуре субмелкие и мелкие зерна будет противостоять значительно дольше, чем сплав, имеющий УМЗ структуру. Это объясняется тем, что структура сплава имеет меньшую дефектность. На второй стадии разрушения, зародившиеся микроразрывы на субмелких зернах, при своем подрастании будут тормозится на мелких зернах, в то время как на сплавах с УМЗ период торможения будет значительно меньше, так как зародившийся микроразрыв соизмерим с размером соседнего зерна. Наличие в структуре зерен с различным размером из различных фаз, имеющих различные параметры кристаллических решеток, будут создавать в сплаве границы зерен с различной степенью напряженности, что создаст дополнительное препятствие при развитии микротрещин. Таким образом, разнозернистая структура сплава имеет большую способность сопротивляться разрушению на каждой указанной ранее стадии механизма разрушения.
Сплав имеет повышенную ударную вязкость и циклическую трещиностойкость, пониженную чувствительность к концентраторам напряжений, а также пониженное порообразование при циклических нагрузках в зоне наибольших напряжений. Такие свойства достигаются увеличением процентного содержания алюминия, а также замена ванадия молибденом, получением оптимального сочетания α и β стабилизирующих элементов в сплаве. Это позволяет увеличить прочность материала на 20% по сравнению с промышленным сплавом ПТ-3В, а также улучшить усталостные свойства. Увеличение прочности и улучшение усталостных свойств приводит к тому, что волновод может работать большее время и при более высоких нагрузках. С целью увеличения и стабилизации альфа-фазы, в сплав было добавлено относительно высокое количество алюминия, и 0,6-0,9% циркония. За счет добавления циркония происходит стабилизация альфа-фазы, что в свою очередь увеличивает прочность сплава и его сопротивление ползучести, что в конечном итоге приводит к увеличению срока службы волновода. Дополнительно цирконий улучшает коррозионную стойкость материала. Оптимальное содержание альфа- и бета-фазы также дает лучший контроль микроструктуры в процессе термомеханической обработки сплава, что позволяет получать сплавы для изготовления волноводов работающих на высоких частотах. Наличие однородной микроструктуры необходимо для получения равномерных акустических свойств по всему объему материала, что является одним из важнейших условий для производства волноводов. Сравнительные испытания.
Был подготовлен образец ступенчатого волновода из заявляемого сплава с выходным диаметром 8 мм (по аналогии с прототипом). Параметры состава титанового сплава представлены в таблице 1.
Были проведены испытания по определению предельного времени работы волновода до разрушения при тех же параметрах, что и в прототипе: частота 21 кГц, мощность 600 Вт.Колебания в образце возбуждались с помощью ультрозвуковых преобразователей. Образец из предлагаемого сплава не разрушился в течении 4 часов испытаний. Прототип при тех же условиях проработал всего лишь 1320 секунд (Е.Н. Найденкин и др. «Титановый сплав ПТ-3В с ультрадисперсной структурой для волноводов высокоамплитудных акустических систем». Вопросы материаловедения, 2009 г. №4, стр 15-19). Данные испытания показывают, что предлагаемый сплав имеет значительно больший ресурс работы по сравнению с прототипом.

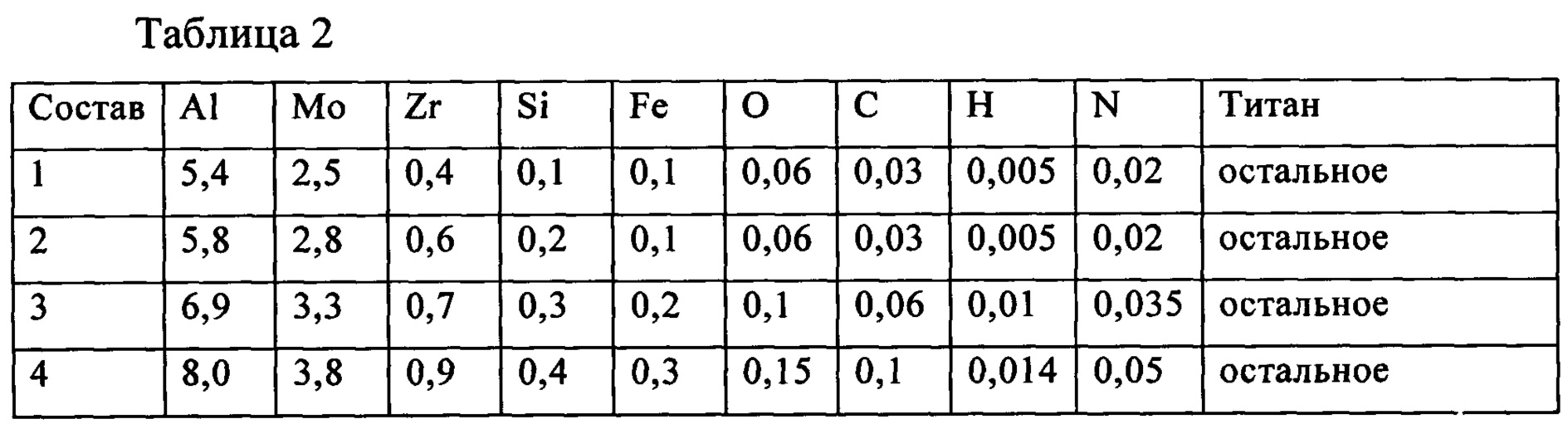

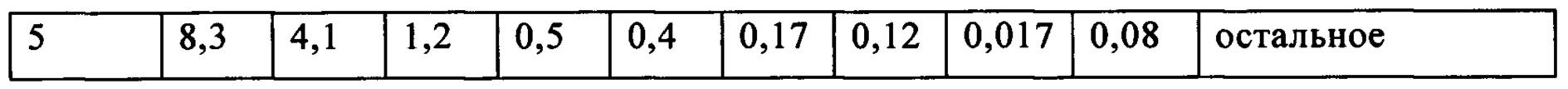

Дале было подготовлено 5 заготовок с составом представленным в таблице 2.
В последствии каждая заготовка подвергалась ковке включающем этапы ковки при температуре выше температуры полного полиморфного превращения, и при температуре ниже полиморфного превращения, охлаждение заготовки после этапа ковки, при этом на первом этапе нагревают заготовку из титанового сплава до температуры выше температуры полного полиморфного превращения T1=Тβ+(40÷130)°C, где Тβ - температура фазового альфа-бета перехода, проводят ковку с деформацией при вращении заготовки вокруг своей оси последовательно по схеме 90°-45°-22°, проводят закалку заготовки в воду, на втором этапе нагревают заготовку из титанового сплава до температуры ниже полиморфного превращения Т2=Тβ-(0÷60)°С, проводят ковку с деформацией при вращении заготовки вокруг своей оси последовательно по схеме 90°-45°-22°, проводят быстрое охлождение заготовки в воду, на третьем этапе нагревают заготовку из титанового сплава до температуры T1=Тβ+(40÷130)°С, проводят ковку с деформацией при вращении заготовки вокруг своей оси последовательно по схеме 90°-45°-22°, проводят закалку заготовки в воду, после третьего этапа ковки проводят разделение заготовки на две равные части по длине, на четвертом этапе проводят нагрев заготовки до температуры Т2=Тβ-(0÷60)°C, проводят ковку с деформацией, при повороте заготовки вокруг своей оси каждый раз на 90° и чередуя усилия ковки при каждом повороте, большие усилия на большей площади, меньшие усилия на меньшей площади, формируя из круглой заготовки прямоугольную заготовку, на пятом, на шестом, на седьмом, восьмом и девятом этапах нагревают заготовки до температуры Т2=Тβ-(0÷60)°С, проводят ковку с деформацией при повороте заготовки вокруг своей оси каждый раз на 90° и чередуя усилия ковки при каждом повороте, большие усилия на большей площади, меньшие усилия на меньшей площади, полученный прямоугольный пруток подвергают отжигу при температуре 850°С в течении часа. Все заготовки обрабатывались по единому процессу. Были определены физико-механические свойства. Результаты представлены в таблице 3.

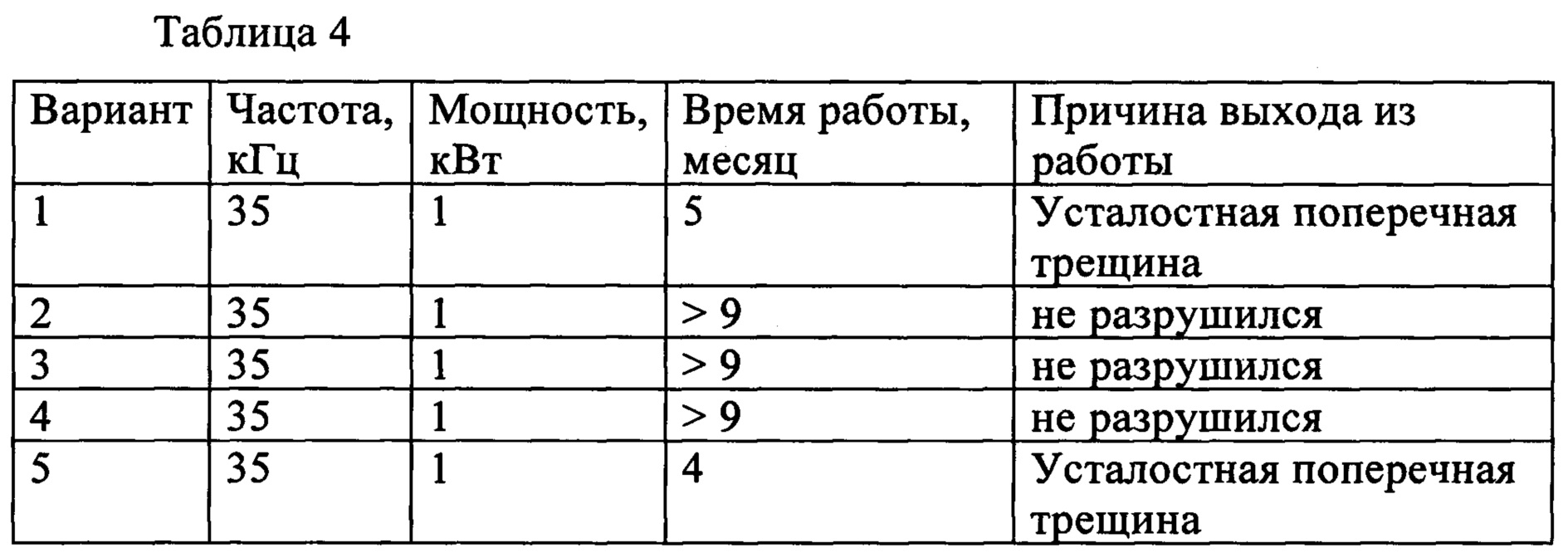

Были изготовлены волноводы и проводились испытания в производственных условиях на ультрозвуковом сварочном аппарате USP750. Использовались следующие режимы: сила прижатия 750 Н, частота 35 kHz, мощность 1 кВт. Таким образом был определен оптимальный состав титанового сплава для волноводов. Результаты испытаний представлены в таблице 4.
Сваривали пластмассу, материал отлично сваривается. После 9 месяцев работы сварочного оборудования, провели ультрозвуковой контроль волновода по стандарту AMS 2631 класс АА. Дефекты не обнаружены, что подтверждает высокий ресурс работы волновода. Предлагаемый титановый сплав химического состава при сохранении мелкодисперсной микроструктуры позволяет значительно увеличить ресурс работы волновода.
Claims (4)
1. Сплав на основе титана для ультразвуковых волноводов, содержащий алюминий, отличающийся тем, что он дополнительно содержит молибден, цирконий, кремний, железо, кислород, углерод, водород и азот, при следующем соотношение компонентов, мас. %:
при этом он имеет равномерную, мелкодисперсную микроструктуру с размером зерна 0,5-5,0 мкм, содержащую равноосную α-фазу в количестве 40-80% в трансформированной β-матрице без непрерывной сети α-фазы на границах β зерен.
2. Сплав по п. 1, отличающийся тем, что он имеет предел прочности на разрыв не менее 1200 МПа и соотношение σ0,2/σB не менее 0,9, где σ0,2 - предел текучести, МПа, σB - предел прочности, МПа.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2017116695A RU2675673C2 (ru) | 2017-05-12 | 2017-05-12 | Сплав на основе титана |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2017116695A RU2675673C2 (ru) | 2017-05-12 | 2017-05-12 | Сплав на основе титана |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| RU2017116695A RU2017116695A (ru) | 2018-11-13 |
| RU2017116695A3 RU2017116695A3 (ru) | 2018-11-13 |
| RU2675673C2 true RU2675673C2 (ru) | 2018-12-21 |
Family
ID=64317024
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2017116695A RU2675673C2 (ru) | 2017-05-12 | 2017-05-12 | Сплав на основе титана |
Country Status (1)
| Country | Link |
|---|---|
| RU (1) | RU2675673C2 (ru) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2810700C1 (ru) * | 2023-06-23 | 2023-12-28 | Общество с ограниченной ответственностью "ЭС СИ ЭФ ИНЖИНИРИНГ" | Акустический датчик и способ его изготовления |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2893864A (en) * | 1958-02-04 | 1959-07-07 | Harris Geoffrey Thomas | Titanium base alloys |
| RU2175992C1 (ru) * | 2000-05-24 | 2001-11-20 | Государственое предприятие "Всероссийский научно-исследовательский институт авиационных материалов" | Сплав на основе титана и изделие, выполненное из него |
| DE102006031469A1 (de) * | 2006-07-05 | 2008-01-10 | Wickeder Westfalenstahl Gmbh | Verfahren zum Herstellen eines Bauteils aus einem Titan-Flachprodukt für Hochtemperaturanwendungen |
| CN103540796A (zh) * | 2012-07-11 | 2014-01-29 | 东港市东方高新金属材料有限公司 | 一种钛合金（tc11）轧制管及其制备方法 |
| CN104232993B (zh) * | 2014-04-15 | 2017-03-08 | 宁夏东方钽业股份有限公司 | 一种高性能tc11管及其制备方法 |
-
2017
- 2017-05-12 RU RU2017116695A patent/RU2675673C2/ru active
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2893864A (en) * | 1958-02-04 | 1959-07-07 | Harris Geoffrey Thomas | Titanium base alloys |
| RU2175992C1 (ru) * | 2000-05-24 | 2001-11-20 | Государственое предприятие "Всероссийский научно-исследовательский институт авиационных материалов" | Сплав на основе титана и изделие, выполненное из него |
| DE102006031469A1 (de) * | 2006-07-05 | 2008-01-10 | Wickeder Westfalenstahl Gmbh | Verfahren zum Herstellen eines Bauteils aus einem Titan-Flachprodukt für Hochtemperaturanwendungen |
| CN103540796A (zh) * | 2012-07-11 | 2014-01-29 | 东港市东方高新金属材料有限公司 | 一种钛合金（tc11）轧制管及其制备方法 |
| CN104232993B (zh) * | 2014-04-15 | 2017-03-08 | 宁夏东方钽业股份有限公司 | 一种高性能tc11管及其制备方法 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2810700C1 (ru) * | 2023-06-23 | 2023-12-28 | Общество с ограниченной ответственностью "ЭС СИ ЭФ ИНЖИНИРИНГ" | Акустический датчик и способ его изготовления |
Also Published As
| Publication number | Publication date |
|---|---|
| RU2017116695A (ru) | 2018-11-13 |
| RU2017116695A3 (ru) | 2018-11-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| RU2681033C2 (ru) | Способ получения заготовки из титановых сплавов для изделий, испытывающих переменные механические нагрузки | |
| İpekoğlu et al. | Investigation into the influence of post-weld heat treatment on the friction stir welded AA6061 Al-alloy plates with different temper conditions | |
| Galiyev et al. | Continuous dynamic recrystallization magnesium alloy | |
| Haghdadi et al. | The effect of thermomechanical parameters on the eutectic silicon characteristics in a non-modified cast A356 aluminum alloy | |
| Ji et al. | Linear friction welding of Ti–5Al–2Sn–2Zr–4Mo–4Cr alloy with dissimilar microstructure | |
| Höppel et al. | Influence of grain size and precipitates on the fatigue lives and deformation mechanisms in the VHCF-regime | |
| Pilchak et al. | The effect of friction stir processing on the mechanical properties of investment cast and hot isostatically pressed Ti-6Al-4V | |
| Berndt et al. | Microstructure and mechanical properties of an AA6060 aluminum alloy after cold and warm extrusion | |
| Romero-Resendiz et al. | Effect of the microstructure generated by Repetitive Corrugation and Straightening (RCS) process on the mechanical properties and stress corrosion cracking of Al-7075 alloy | |
| Yang et al. | Strain-controlled low-cycle fatigue behavior of friction stir-welded AZ31 magnesium alloy | |
| Kadiyan et al. | Effects of severe plastic deformation by ECAP on the microstructure and mechanical properties of a commercial copper alloy | |
| RU2664346C1 (ru) | Способ получения заготовки из титановых сплавов для изделий, испытывающих переменные механические нагрузки | |
| Embury et al. | On the tensile fracture of aluminium alloys | |
| Vysotskiy et al. | Superplastic behavior of friction-stir welded Al–Mg–Sc–Zr alloy in ultrafine-grained condition | |
| Wang et al. | Effect of post-weld heat treatment on microstructure and property of linear friction welded TC17/TA15 titanium alloy joint | |
| He et al. | Flow behaviors and microstructural evolutions of nickel-based ODS superalloys during hot deformation | |
| RU2675673C2 (ru) | Сплав на основе титана | |
| RU2681030C2 (ru) | Сплав на основе титана | |
| Yadav et al. | Influence of short heat-treatment on microstructural and mechanical inhomogeneity of constrained groove pressed Cu-Zn alloy | |
| Senthilkumar et al. | Post weld heat treatment of continuous drive friction welded AA6061/SiC/graphite hybrid composites—an investigation | |
| RU2691787C2 (ru) | Сплав на основе титана | |
| RU2691692C2 (ru) | Сплав на основе титана | |
| RU2691690C2 (ru) | Сплав на основе титана и способ изготовления заготовки для изделий, испытывающих циклические нагрузки | |
| Sajjan et al. | Effect of mechanical properties on multi axially forged LM4 aluminium alloy | |
| Savchuk et al. | Modification of structure and properties of nanostructured VT1-0 titanium alloy under ultrasonic influence |
