Abstract

Изобретение относится к судостроению, а конкретно к судам, предназначенным для охраны морских границ и таможенных функций. Комплекс включает основное многокорпусное судно, располагающее стационарными и подвижными корпусами. Стационарный центральный корпус включает бытовой блок, океанарий и ходовую часть, представляющую из себя несколько теплично-опреснительных устройств, в которых используются в качестве энергодвижителя конвейеры с растущими растениями, объединенные с цепями, включающими морепродукты, в том числе электрогенерирующие организмы, обеспечивающие биологическое опреснение воды. Боковые стационарные корпусы оборудованы взлетными полосами и ангарами для самолетов, а крайние подводные корпусы оснащены гелиоопреснителями, обеспечивающими в ясную погоду терминал пресной водой. Включенные в комплекс глубоководные батискафы, снабженные роботами, проводят селекцию и отбор необходимых для теплично-опреснительных устройств морепродуктов, в том числе и электрогенерирующих организмов, а подводные аппараты, оборудованные буровыми и перерабатывающими устройствами, снабжают горючим самолеты. Достигается обеспечение автономности комплекса. 3 з.п. ф-лы, 14 ил.

Description

Изобретение относится к судостроению и касается судов, предназначенных для выполнения пограничных и таможенных функций.

Целью изобретения является создание комплекса, обеспечивающего охрану территории страны на удаленных океанских рубежах от проникновения судов и грузов, обладающих потенциальной возможностью нанесения ущерба государству.

При этом решаются такие задачи, как рациональная организация комплекса за счет многофункциональности отдельных блоков; автономности за счет самообеспечения комплекса пресной водой, продуктами питания, электроэнергией и горючим для авиационных аппаратов; экологическая безопасность за счет использования биологического компонента; безопасность от международного и иного терроризма благодаря выносу взрывчатых и горючих веществ за пределы надводного базового судна, а также сохранение хрупкого океанского биоценоза благодаря созданию подводных ферм, где организована селекционная и исследовательская работы.

Известно многокорпусное судно, предназначенное для запуска аэрокосмических аппаратов, ходовая часть которого включает теплично-энергетические устройства [1], однако оно не приспособлено для охраны морских границ и таможенных функций.

Нами предлагается комплекс, включающий многокорпусное базовое судно с малым периметром ватерлинии, состоящее из стационарных и подвижных взаимосвязанных между собой корпусов и обеспечивающих трансформацию судна из транспортного положения в стартовое и наоборот. Кроме того, в комплекс в качестве вспомогательных судов входят подводные аппараты, батискафы и тримараны-заправщики.

Стационарный корпус базового судна включает в себя бытовой отсек, океанарий и ходовую часть. Ходовая часть состоит из теплично-опреснительных энергетических устройств, обеспечивающих выработку энергии для перемещения судна, бытовых и технологических нужд, а также производства овощей для персонала и животных, причем каждое такое устройство содержит шахту, оборудованную круговым статором электрогенератора, и соосную с ней круговую платформу, оборудованную круговым ротором электрогенератора и механизмом ее вращения вокруг центральной вертикальной оси шахты, закрепленные на платформе многоярусные вегетационные башни, включающие в себя полусферы со спирально уложенными на их поверхности вегетационные трубами, в которых размещены конвейеры с растениями, приводящие при своем перемещении в круговое движение вокруг лифтовой шахты указанные полусферы, вегетационные башни и круговую платформу, причем полусферы снабжены помещениями для сбора урожая и ботвы, используемой для питания животных, и горизонтальными переходами, связывающими полусферы с лифтовой шахтой, а над вегетационными башнями расположены многоэтажные животноводческие фермы с регенерационными камерами, обеспечивающими превращение отходов животных в питательный раствор, с его подачей к растениям на указанные конвейеры вегетационных труб, причем вокруг каждой вегетационной трубы, внутри кольцевой трубы, спиралевидно уложены цепи, содержащие камеры высокого давления, камеры низкого давления, камеры регенерации питательного раствора для растений, камеры сбора рассола и рекомпрессионные камеры, соединенные между собой соединительными трубами с размещенными в камерах морскими организмами, способными в определенных условиях, в частности на свету и при низком давлении, поглощать соль [2]. В полости структурной оболочки кольцевых труб, внутри которых размещены вегетационные трубы и вырастные цепи, спиралевидно размещены камеры с электрогенерирующими организмами (ЭГО) (электрическими скатами, сомами, угрями) [3], выполненные с возможностью перемещаться и присасываться к камерам высокого давления, где ЭГО, нейтрализуя отдельных наиболее ослабленных особей морской фауны и питаясь ими, выделяют электрический ток, импульс которого поступает в камеры низкого давления, где в результате вспышки светового прибора, расположенного в камере, и падения давления вода опресняется, при этом избыточный аккумулированный ток направляют на технологические нужды и, в частности, на освещение растений в вегетационной трубе, где расположены светильники. При этом растения, стремясь к свету, перемещаются, перемещая весь конвейер. В комплекс акватерминала включены подводные аппараты [4], снабженные средствами разведки, анализа, добычи и переработки органических полезных ископаемых, складом порожних полимерных сферических емкостей и сетчатых контейнеров для сбора и транспортировки емкостей, оборудованием для заполнения этих емкостей органическим топливом и их герметизации, а также пневмопушками, выполненными с возможностью выстреливания сетчатых контейнеров через контейнерные люки и заполнения контейнеров загерметизированными емкостями, при этом контейнеры изготовлены со специальной уздечкой на крышке, приспособленной для впряжения в нее дрессированного тюленя и возможностью отсоединения по радиосигналу от подводного аппарата. Сетчатый контейнер со сферическими емкостями, заполненными органическим топливом, обладающими нулевой плавучестью, доставляется тюленем к входящим в комплекс тримаранам-заправщикам, которые снабжены оборудованием для перекачки органического горючего в бензобаки авиационных аппаратов непосредственно перед предстоящим взлетом, причем заправка может вестись как в стартовом положении базового судна акватерминала, так и в транспортном благодаря равноскоростному перемещению базового судна и тримарана-заправщика. Дрессированные тюлени в период между перемещением контейнеров с топливом находятся в океанарии, расположенном на судне [5]. За счет изменения соотношения объемов пресной и морской воды в подводных емкостях обеспечивается оптимальный уровень остойчивости в стартовом и транспортном положения судна.

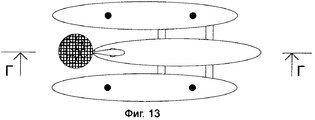

На фиг.1 представлен разрез базового судна по А-А на фиг 2; на фиг.2 - план судна на уровне Б-Б на фиг 1. в транспортном положении; на фиг.3 - то же, в стартовом положении; на фиг.4 - разрез судна по В-В на фиг.1 в транспортном положении; на фиг.5 - то же, в стартовом положении; на фиг.6 - теплично-энергетическое устройство с многоярусной фермой, разрез по центральной вертикальной оси устройства; на фиг.7 - вегетационная труба с конвейером растений, разрез вдоль центральной оси трубы; на фиг.8 - кольцевая труба с размещенной в ней вегетационной трубой, вырастными цепями и камерами с ЭГО, разрез вдоль оси трубы; на фиг.9 - фрагмент вырастной цепи; на фиг.10 - подводный аппарат, разрез по центральной оси аппарата; на фиг.11 - сетчатый контейнер со сферическими емкостями; на фиг.12 - тримаран-заправщик, разрез по Г-Г на фиг.13; на фиг.13 - план тримарана-заправщика на уровне Д-Д на фиг.12; на фиг.14 - батискаф на подводной ферме, общий вид.

На фиг.1-5 приведены планы и разрезы базового судна, включающего основной корпус 1, соединенный со стационарными боковыми корпусами 2 жесткими связями 3, причем корпусы 2 оборудованы взлетными полосами с расположенными под полосами ангарами для авиааппаратов 4, с возможностью опускания авиааппаратов в ангары и подъема их на уровень взлетной полосы, при этом все три корпуса являются стационарными, а по краям базового судна расположены два подвижных корпуса 5 с плоской поверхностью, покрытой гелиоопреснителями, причем они связаны с основным корпусом и между собой телескопическими связями 6. Основной корпус 1 включает в себя бытовой отсек 7, ходовую часть 8 и океанарий 9. Ходовая часть состоит из теплично-опреснительных энергетических устройств 10, обеспечивающих выработку энергии для перемещения судна, бытовых и технологических нужд, а также производства овощей для персонала и животных, причем каждое такое устройство содержит шахту 11 (фиг.6-9), оборудованную круговым статором 12 электрогенератора, и соосную с ней круговую платформу 13, оборудованную круговым ротором 14 электрогенератора и механизмом ее вращения вокруг центральной вертикальной оси 15 шахты 11, закрепленные на платформе многоярусные вегетационные башни 16, включающие в себя полусферы 17 со спирально уложенными на их поверхности вегетационными трубами 18, в которых размещены конвейеры с растениями, приводящие при своем перемещении в круговое движение вокруг лифтовой шахты 11 указанные полусферы 17, вегетационные башни 16 и круговую платформу 13, причем полусферы 17 снабжены помещениями для сбора урожая и ботвы, используемой для питания животных, и горизонтальными переходами, связывающими полусферы с лифтовой шахтой 11, а над вегетационными башнями 16 расположены многоэтажные животноводческие фермы 19 с регенерационными камерами, обеспечивающими превращение отходов животных в питательный раствор, с его подачей к растениям на указанные конвейеры вегетационных труб 18, причем вокруг каждой вегетационной трубы 18, внутри кольцевой трубы 20, спиралевидно уложены цепи 21, содержащие камеры высокого давления 22, камеры низкого давления 23, камеры регенерации питательного раствора для растений 24, камеры сбора рассола и рекомпрессионные камеры 25, соединенные между собой соединительными трубами 26 с размещенными в камерах морскими организмами, способными в определенных условиях, в частности на свету и при низком давлении, поглощать соль. В полости структурной оболочки кольцевых труб 20, внутри которых размещены вегетационные трубы 18 и вырастные цепи 21, спиралевидно размещены камеры 26 с электрогенерирующими организмами (ЭГО) 27, выполненные с возможностью перемещаться и присасываться к камерам высокого давления, где ЭГО 27, нейтрализуя отдельных наиболее ослабленных особей морской фауны и питаясь ими, выделяют электрический ток, импульс которого поступает в камеры низкого давления 23, где в результате вспышки светового прибора 28, расположенного в камере 23, и падения давления вода опресняется, при этом избыточный аккумулированный ток направляют на технологические нужды и, в частности, на освещение растений в вегетационной трубе 18, где расположены светильники 29. При этом растения, стремясь к свету, перемещаются, перемещая весь конвейер. В комплекс акватерминала включены подводные аппараты 30 (фиг.10), снабженные средствами разведки, анализа, добычи и переработки органических полезных ископаемых, складом порожних полимерных сферических емкостей 31 и сетчатых контейнеров 32 для сбора и транспортировки емкостей, оборудованием для заполнения этих емкостей органическим топливом и их герметизации, а также пневмопушками 33, выполненными с возможностью выстреливания сетчатых контейнеров 32 через контейнерные люки 34 и заполнения контейнеров 32 загерметизированными емкостями 31, при этом контейнеры 31 изготовлены со специальной уздечкой 35 на крышке (фиг.11), приспособленной для впряжения в нее дрессированного тюленя 36 и возможностью отсоединения по радиосигналу от подводного аппарата 30. Сетчатый контейнер 32 со сферическими емкостями 31, заполненный органическим топливом, обладающим нулевой плавучестью, доставляется тюленем 36 к входящим в комплекс тримаранам-заправщикам 37(фиг.11 и 12), которые снабжены биоэнергетическими движителями 40 и оборудованием для перекачки органического горючего в бензобаки авиационных аппаратов. Дрессированные тюлени в период между перемещением контейнеров с топливом находятся в океанарии 9, расположенном на судне 1.

В комплекс акватерминала включены батискафы 38 (фиг.14) с приданными к ним роботами 39, поверхность которых обработана антистатическим покрытием, являющимся диэлектриком, что позволяет роботам проводить селекционные работы с морскими организмами на дне океана, в том числе и с электрогенерирующими организмами 27, а также вылова особей, необходимых для нормального функционирования биоэнергетического комплекса.

Источники информации

1. RU (11)2200118 С2, 10.03.2003.

2. RU 2185052 C2, 20.07.2002.

3. Жизнь животных. В 7-ми т./ Гл. ред. В.Е.Соколов. /-М.: Просвещение. Т.4, Рыбы, 1983, с.51, 66.

4. RU 2237597 С2, 10.10.2004.

5. Егикова В. Когда тюлени плывут на юг/Московская правда, 17.10.2006.

Claims (4)

1. Акватерминал, представляющий из себя комплекс, включающий основное судно, характеризующееся как многокорпусное полупогруженное трансформирующееся устройство с малой площадью ватерлинии, отличающееся тем, что включает пять корпусов, три из которых стационарно объединены между собой жесткими связями, а два боковых крайних корпуса подвижны благодаря телескопическим связям с центральным корпусом и между собой, обеспечивая при развертывании остойчивость судна в стартовом положении и компактность в транспортном положении, при этом центральный корпус включает в себя бытовой отсек, океанарий и ходовую часть, которая состоит из теплично-опреснительных энергетических устройств, обеспечивающих выработку энергии для перемещения судна, бытовых и технологических нужд, а также производства овощей для персонала и животных, причем каждое такое устройство содержит шахту, оборудованную круговым статором электрогенератора, и соосную с ней круговую платформу, оборудованную круговым ротором электрогенератора и механизмом ее вращения вокруг центральной вертикальной оси шахты, закрепленные на платформе многоярусные вегетационные башни, включающие в себя полусферы с спирально уложенными на их поверхности вегетационными трубами, в которых размещены конвейеры с растениями, приводящие при своем перемещении в круговое движение вокруг лифтовой шахты указанные полусферы, вегетационные башни и круговую платформу, причем полусферы снабжены помещениями для сбора урожая и ботвы, используемой для питания животных, и горизонтальными переходами, связывающими полусферы с лифтовой шахтой, а над вегетационными башнями расположены многоэтажные животноводческие фермы с регенерационными камерами, обеспечивающими превращение отходов животных в питательный раствор с его подачей к растениям на указанные конвейеры вегетационных труб, причем вокруг каждой вегетационной трубы, внутри кольцевой трубы, спиралевидно уложены цепи, содержащие камеры высокого давления, камеры низкого давления, камеры регенерации питательного раствора для растений, камеры сбора рассола и рекомпрессионные камеры, соединенные между собой соединительными трубами с размещенными в камерах морскими организмами, способными в определенных условиях, в частности на свету и при низком давлении, поглощать соль, при этом стационарные боковые корпусы, жестко связанные с центральным корпусом, оборудованы взлетными полосами и ангарами, расположенными под полосами для авиационных аппаратов, выполненных с возможностью опускания аппаратов в ангары и подъема их на уровень взлетной полосы, а крайние подвижные корпусы оснащены гелиоопреснителями, кроме того, в состав комплекса входят глубоководные батискафы, подводные аппараты и тримараны-заправщики.

2. Акватерминал по п.1, отличающийся тем, что в полости структурной оболочки кольцевых труб, внутри которых размещены вегетационные трубы и вырастные цепи, спиралевидно уложены камеры с электрогенирирующими организмами, выполненные с возможностью присасываться к камерам высокого давления, где электрогенирирующие организмы, нейтрализуя особей морской фауны и питаясь ими, выделяют электрический ток, импульс которого поступает в камеры низкого давления, где в результате вспышки светового прибора, расположенного в камере, и падения давления вода опресняется, при этом избыточный аккумулированный ток направляют на технологические нужды и, в частности на освещение растений в вегетационной трубе, где расположены светильники.

3. Акватерминал по п.1, отличающийся тем, что включенные в комплекс глубоководные батискафы, снабженные роботами, проводят селекцию и отбор необходимых для теплично-опреснительных устройств морепродуктов, в том числе и электрогенерирующих организмов.

4. Акватерминал по п.1, отличающийся тем, что включенные в комплекс подводные аппараты, снабженные средствами разведки, анализа, добычи и переработки органических полезных ископаемых, складом порожних полимерных сферических емкостей и сетчатых контейнеров для сбора и транспортировки емкостей, оборудованием для заполнения этих емкостей органическим топливом и их герметизации, а также пневмопушками, выполненными с возможностью выстреливания сетчатых контейнеров через контейнерные люки и заполнения контейнеров загерметизированными емкостями, при этом контейнеры изготовлены со специальной уздечкой на крышке, приспособленной для впряжения в нее дрессированного тюленя и возможностью отсоединения контейнера по радиосигналу от подводного аппарата, при этом сетчатый контейнер со сферическими емкостями, заполненными органическим топливом, обладающим нулевой плавучестью, обеспечен доставкой тюленем к входящим в комплекс тримаранам-заправщикам, которые снабжены оборудованием для перекачки органического горючего в бензобаки авиационных аппаратов, а также биоэнергетическими движителями, обеспечивающими перемещение тримаранов.
