RU23629U1

RU23629U1 - UNDERFLOW PILES

Info

Publication number: RU23629U1
Application number: RU2001132378/20U
Authority: RU
Inventors: Н.В. Гапеев; А.С. Нестеров
Original assignee: Сибирская государственная автомобильно-дорожная академия
Priority date: 2001-11-28
Filing date: 2001-11-28
Publication date: 2002-06-27

Description

Устройство для погружения свай вдавливаниемIndentation device for piles

2001132378.„.i2001132378.... I

itiiuiHii it иЭкЗ Л itiiuiHii it

7 E 02 D 7/20 7 E 02 D 7/20

Полезная модель относится к строительству, в частности к возведению оснований и фундаментов, и может быть использована для погружения свай при сооружении фундаментов.The utility model relates to construction, in particular to the construction of foundations and foundations, and can be used to immerse piles during the construction of foundations.

Известно устройство для погружения свай, включаюидее базовую машину со смонтированным на ее поворотной мачте механизмом вдавливания и анкерным устройством в виде вакуум камеры 1.A device for immersing piles is known, including the basic machine with a push-in mechanism mounted on its rotary mast and an anchor device in the form of a vacuum chamber 1.

Недостатком данного устройства является низкая производительность, обусловленная циклическим способом вдавливания, то есть высота сваи ограничивается высотой мачты.The disadvantage of this device is the low productivity due to the cyclic method of indentation, that is, the height of the pile is limited by the height of the mast.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для погружения свай, включающее захват для сваи и рабочий орган, выполненный в виде нескольких силовых цилиндров, расположенных по обе стороны от сваи и присоединенных к системе заполнения 2.The closest in technical essence and the achieved result to the proposed one is a device for immersing piles, including a grip for piles and a working body made in the form of several power cylinders located on both sides of the piles and connected to the filling system 2.

Недостатком данного устройства является низкая производительность, обусловленная циклическим способом вдавливания, то есть глубина погружения сваи за один цикл ограничивается величиной хода щтока цилиндра.The disadvantage of this device is the low productivity due to the cyclic method of indentation, that is, the depth of immersion of the pile in one cycle is limited by the stroke of the cylinder rod.

Задачей полезной модели является повыщение производительности труда и надежности работы сваевдавливающего устройства.The objective of the utility model is to increase labor productivity and the reliability of the pile-crushing device.

Указанный технический результат достигаем тем, что в устройстве для погружения свай вдавливнием, состоящем из опоры, выполненной в виде открытой снизу вакуум-камеры, служащей для восприятия реактивного усилия грунта при погружении сваи, и вдавливающего механизма, вдавливающий механизм выполнен в виде двух пар вдавливающих гидродцилиндров, двух траверс и двух пар гидроцилиндров заклинивания и расклинивания сваи. Такое устройство вдавливающего механизма позволяет, при переменной работе верхней и нижней траверс полностью исключить цикличность в работе сваевдавливающей установки.This technical result is achieved by the fact that in the device for immersion piles by pressing, consisting of a support made in the form of a vacuum chamber open from below, which serves to absorb the reactive force of the soil when immersing the piles, and the pressing mechanism, the pressing mechanism is made in the form of two pairs of pressing hydraulic cylinders , two traverses and two pairs of hydraulic cylinders jamming and wedging piles. Such a device of the pressing mechanism allows, with variable operation of the upper and lower traverse, to completely eliminate the cyclicity in the work of the pile-pressing installation.

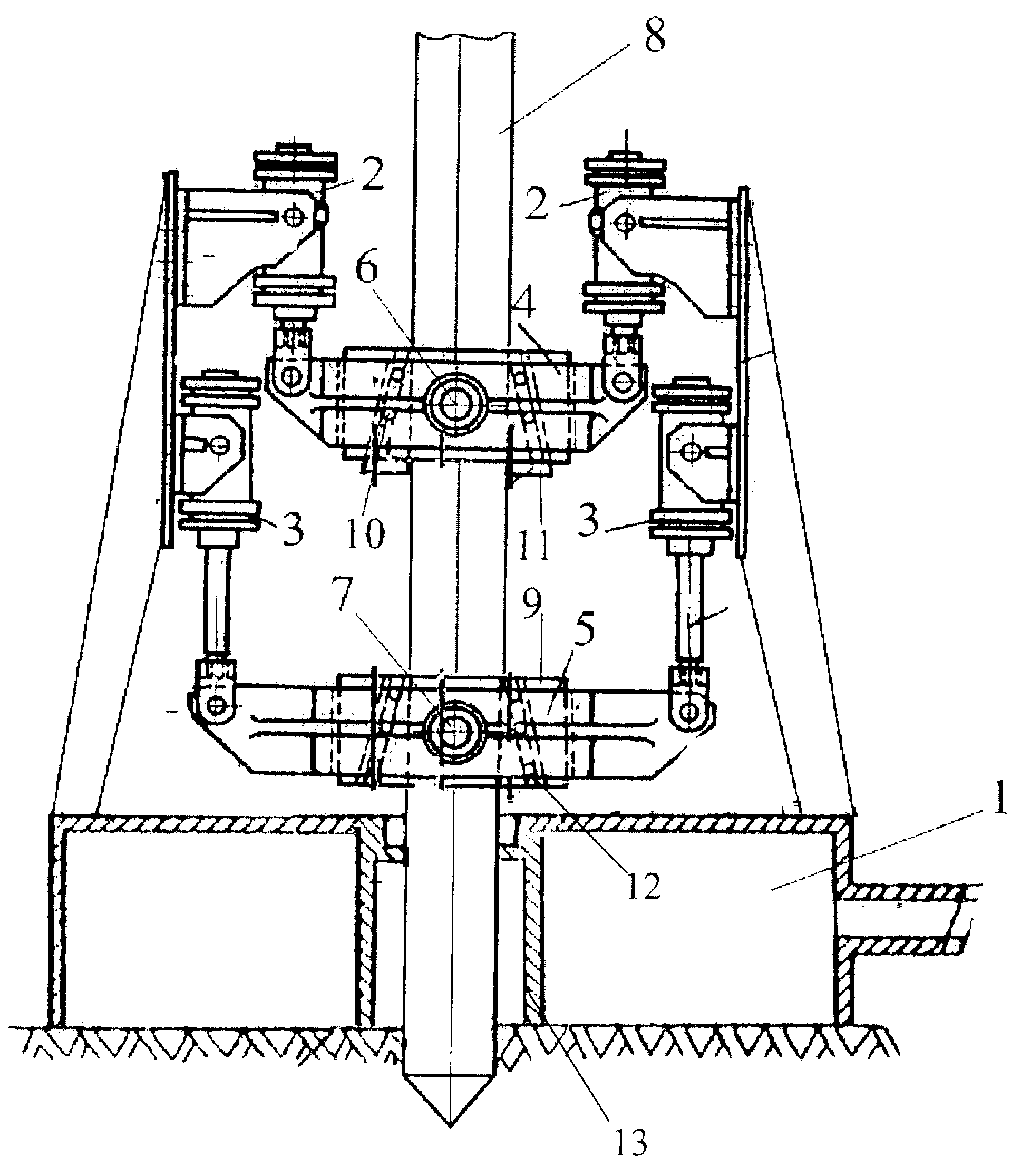

На чертеже приведена схематическая конструкция устройства для погружения свай вдавливанием.The drawing shows a schematic design of a device for immersion piles indentation.

Устройство содержит вакуум-камеру 1, одетую на грунт и соединенную с вакуумным насосом (насос, уплотняющие элементы и ограничители погружения камеры не показаны). К корпусу камеры 1 шарнирно присоединен вдавливающий механизм, состоящий из двух пар вдавливающих гидроцилиндров 2,3, двух подвижных траверс 4, 5 и двух пар гидроцилиндров 6, 7 для заклинивания и расклинивания сваи 8. Траверсы 4,5 представляют собой сварные корпусы, в которых имеются самоустанавливающиеся клиновые блоки 9, которые передают боковое усилие через ролики 10 на рабочие клинья 11 и 12. Вакуум-камера снабжена кольцевой перегородкой 13. На каждом блоке установлено по одному гидроцилиндру 6,7 для заклинивания и расклинивания сваи 8. Траверсы 4,5 направляются по рейкам с помощью шестерен и валов, обеспечивающих синхронную работу вдавливающих гидроцилиндров.The device comprises a vacuum chamber 1, dressed on the ground and connected to a vacuum pump (pump, sealing elements and immersion limiters of the chamber are not shown). A pressing mechanism is pivotally attached to the housing of the chamber 1, consisting of two pairs of pressing hydraulic cylinders 2,3, two movable traverses 4, 5 and two pairs of hydraulic cylinders 6, 7 for jamming and wedging piles 8. Travers 4,5 are welded cases in which there are self-aligning wedge blocks 9 that transmit lateral force through the rollers 10 to the working wedges 11 and 12. The vacuum chamber is equipped with an annular partition 13. One hydraulic cylinder 6.7 is installed on each block for jamming and wedging piles 8. Traverses 4, 5 are guided along the rails with the help of gears and shafts, providing synchronous operation of the pressing hydraulic cylinders.

Устройство работает следующим образом:The device operates as follows:

После установки механизма вдавливания над точкой погружения сваи 8 вакуум - камера 1 опускается на грунт и закрепляется путем создания в ее полости разрежения. Одновременно поднимают подвижные траверсы 4 и 5 в крайнее верхнее положение. Затем подвешивают сваю 8 строго вертикально, зажимают ее клиньями 11 верхней траверсы 4 и одновременно включают гидродоцилиндры вдавливания 2 верхней траверсы, под действием которых свая 8 погружается в грунт. Но окончании цикла вдавливания верхней траверсой 4, когда последняя еще не дощла до крайней нижней точки, включают гидроцилиндр зажима 7 нижней траверсы 5, после зажима сваи 8 клиньями 12 включают гидроцилиндры вдавливания 3 и, расклинив сваю 8, верхнюю траверсу 4 поднимают в исходное положение. Но окончании вдавливания нижней траверсой 5 общий цикл начинается с начала. Таким образом, погружение сваи происходит прак2Ш 1 2ЪиAfter installing the indentation mechanism above the piling point 8 of the pile 8, the vacuum chamber 1 is lowered to the ground and fixed by creating a vacuum in its cavity. At the same time, the movable traverses 4 and 5 are raised to their highest position. Then the pile 8 is suspended strictly vertically, clamped with wedges 11 of the upper beam 4 and at the same time include the hydraulic cylinders of the indentation 2 of the upper beam, under the action of which the pile 8 is immersed in the ground. But at the end of the indentation cycle by the upper traverse 4, when the latter has not reached the extreme lower point, the hydraulic cylinder of the clamp 7 of the lower traverse 5 is turned on, after the piles are clamped by 8 wedges 12, the hydraulic cylinders of the crushing 3 are turned on and, wedging the pile 8, the upper traverse 4 is raised to its original position. But at the end of the indentation with the lower traverse 5, the general cycle begins from the beginning. Thus, the pile sinking occurs in practice.

Экз. Ex.

тически непрерывно. Использование устройства позволяет сократить время, необходимое на вдавливание сваи 8.continuously. Using the device allows you to reduce the time required to push the pile 8.

(56) 1. Авторское свидетельство СССР № 1244237 А1, кл. Е 02 D 7/20, 1983.(56) 1. USSR Copyright Certificate No. 1244237 A1, cl. E 02 D 7/20, 1983.

2. Авторское свидетельство СССР № 1036841 А, кл. Е 02 D 7/20, 1979. (прототип) Проректор по2. USSR author's certificate No. 1036841 A, cl. E 02 D 7/20, 1979. (prototype) Vice-rector for

научной работеJ А.В. Смирновscientific workJ A.V. Smirnov

Авторы: - Г Гапеев Authors: - G Gapeev

3Mev / s 3Mev / s

Экз..С НестеровEx..S Nesterov

Claims

A device for immersing piles by indentation, including a support made in the form of a vacuum chamber open at the bottom, in the cavity of which an annular partition is installed, and a through hole for passing the piles is formed coaxially with the latter in the end wall, and a pressing mechanism, characterized in that the latter is mounted on the vacuum chamber and is made of two pairs of pressing hydraulic cylinders, two movable traverses and two pairs of hydraulic cylinders jamming and wedging piles.
